STIGA PARK 92 M 107 M

Transkrypt

1 STIGA PARK 92 M 107 M

2 1. Park Park Park Park

3 R L Z L+R A+5 A B+5 B Y X W V

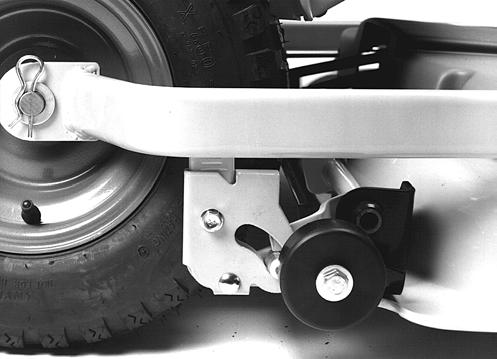

4 PL POLSKI SYMBOLE Na maszynie znajduj si nast puj ce symbole, których zadaniem jest przypominanie o konieczno ci zachowania ostro no ci podczas jej uywania. Znaczenie symboli: Ostrze enie! Przed przyst pieniem do korzystania z maszyny nale y zapozna si z instrukcj obsługi i instrukcj bezpiecze stwa. Ostrze enie! Nie wkłada r k ani nóg pod osłon w trakcie pracy maszyny. Ostrze enie! Uwa a na odpryski. Przy maszynie powinien znajdowa si tylko operator. Ostrze enie! Przed przyst pieniem do naprawy nale y wyj kabel korpusu wiecy zapłonowej ze wiecy. PRZYGOTOWANIA Park, modele sprzed roku 1993 wł cznie: W celu u ycia platformy maszyn nale y zmodyfikowa : 1. Wyj spr yn powrotn przegubu (rys. 1). 2. Odci cz spr yny wystaj c ponad ram (rys. 2). 3. Wywierci nowy otwór (Ø 8 mm), 8 mm od dolnej kraw dzi ramy (rys. 3). 4. Umie ci spr yn w nowym otworze (rys. 4). WST P 107 M Platforma kosz ca dost pna jest w dwóch wersjach: - z mechanicznie ustawian wysoko ci koszenia (pozycja nr ). - z montowan fabrycznie, ustawian elektrycznie wysoko ci koszenia (pozycja nr ). INSTALACJA RAMIONA PLATFORMY 1. Przymocowa lewe i prawe rami platformy do naro ników z przodu platformy kosz cej. U y doł czonych rub i podkładki płaskiej (rys. 5). Dokr ci ruby. Po dokr ceniu powinno by mo liwe podnoszenie i opuszczanie ramion platformy. 2. Nie nale y jeszcze przyczepia tylnej cz ci ramion platformy do platformy (patrz "Platforma kosz ca", punkt 4 poni ej). PLATFORMA KOSZ CA 1. Umie ci platform kosz c z przodu urz dzenia. Wysoko koszenia ustawi na maksymaln. 2. Zało y jedno z ramion platformy na zwrotnic (rys. 7). Zało y podkładk płask na zwrotnic i zabezpieczy bolcem blokuj cym. Powtórzy czynno po drugiej stronie. 3. Naci gn pasek klinowy na rodkowe koło pasowe maszyny (rys. 10). 4. Unie tyln cz platformy nad zapadk tak, eby zapadka zaskoczyła. Kiedy ci ar platformy opiera si na górnej cz ci zapadki, instalacja została przeprowadzona prawidłowo (rys. 8). 5. Napi pasek przy pomocy lu nego koła pasowego. Lu ne koło pasowe powinno znajdowa si po lewej stronie paska, patrz c z pozycji kierowcy (rys. 10). 6. Park -1999: Zahaczy spr yn lu nego koła pasowego na podłodze po prawej stronie (rys. 10). 7. Przykr ci resor podnosz cy do ramienia podnosz cego maszyny. (rys. 9). 8. Podł czy styk elektryczny do gniazda po stronie maszyny (dotyczy tylko pozycji nr ). REGULACJA eby platforma kosiła równo i dokładnie, nale y j odpowiednio wyregulowa : 1. Upewni si, e opony s odpowiednio napompowane. Przód: 0,6 bara (9 psi). Tył:0,4bara(6psi). 4

5 POLSKI PL 2. Ustawi maszyn na równym podło u. Odkr ci ruby po obydwu stronach platformy (rys. 11). 3. Po stronie ramion platformy znajduj si cztery krótkie i dwie długie linie. Górna, długa linia (A) słu y do podstawowego ustawienia maszyny z oponami 16''. Dolna linia (B) słu y do maszyny z oponami 17'' (rys. 12). Uwaga: Modele Park Pro16, Pro18 i Pro20 z lat wyposa one s w koła 17''. Wszystkie pozostałe modele maj koła 16''. Zale nie od wysoko ci trawy, platform mo na ustawi na ró ne sposoby: 4a. Koszenie trawy o normalnej wysoko ci: Wyregulowa platform w taki sposób, eby przednia i tylna kraw d znalazły si na jednakowej wysoko ci nad podło em. Taka pozycja zapewnia najlepszy "efekt Multiclip", tj. trawa jest koszona najlepiej. 4b. Koszenie wysokiej trawy: Tak ustawi platform, eby tylna kraw d osłony była wy ej ni przednia. Takie ustawienie oznacza, e platforma mo e łatwiej wyrzuca traw z tyłu. 5. Po zako czeniu regulacji nale y odpowiednio dokr ci ruby. WYSOKO SPOSÓB U YCIA KOSZENIA Wysoko koszenia mo na zmienia w zakresie od 30 do 85 mm, korzystaj c z ustalonych fabrycznie ustawie. Pozycja nr : Wysoko koszenia zmienia si w zakresie od 30 do 85 mm. Uwaga: ustawione wysoko ci koszenia maj zastosowanie, kiedy maszyna znajduje si na równej powierzchni. WSKAZÓWKI DOTYCZ CE KOSZENIA W celu osi gni cia optymalnego "efektu Multiclip" nale y post powa wg nast puj cych wskazówek: - kosi cz sto. - pracowa na pełnych obrotach silnika. - utrzymywa spód platformy kosz cej w czysto ci. - u ywa ostrych no y. - nie kosi mokrej trawy. - kosi dwukrotnie (z ró nymi wysoko ciami koszenia), je li trawa jest wysoka. SERWIS I KONSERWACJA PRZYGOTOWANIA Wszystkie czynno ci zwi zane z serwisem i konserwacj powinny by przeprowadzane na nieruchomej maszynie przy wył czonym silniku, chyba e instrukcja zaleci inaczej. Zablokowa kółka maszyny przy pomocy hamulca parkingowego. W celu unikni cia przypadkowego uruchomienia silnika nale y go wył czy, odł czaj c kabel korpusu wiecy zapłonowej od korpusu wiecy zapłonowej i uziemiaj c go. Odł czy kabel ujemny od akumulatora. WSKAZÓWKI DOTYCZ CE KONSERWACJI W celu ułatwienia czyszczenia i konserwacji mo na zło y platform kosz c w nast puj cy sposób: 1. Ustawi wysoko koszenia na maksymaln. 2. Unie tyln kraw d platformy jedn r k (rys. 13). 3. Zdj zapadk i zwolni tyln kraw d platformy (rys. 13). 4. Powtórzy czynno po drugiej stronie. 5. Zaczepi rami napinaj ce na haku. 6. Zsun pasek ze rodkowego koła pasowego. 7. Zło y platform do pionowej pozycji (rys. 14). Kiedy platforma jest zło ona do pozycji roboczej, nale y upewni si, e zapadka zaskoczyła przy uniesionej tylnej kraw dzi platformy (rys. 8). CZYSZCZENIE Po ka dym u yciu spód platformy kosz cej nale y opłuka. Je liniemo nausun zaschni tejtrawy,nale yj zeskroba. 5

6 PL POLSKI W razie potrzeby spód mo na pomalowa, eby zapobiec korozji. OSTRZA Wymian no y nale y przeprowadza w r kawicach ochronnych w celu unikni cia skalecze. Pami ta, eby no e zawsze były naostrzone. Zapewnia to najlepsze efekty koszenia. Po zderzeniu ostrza z obcym przedmiotem nale y zawsze je sprawdzi. Je li system ostrzy został uszkodzony, wadliwe cz ci nale y wymieni. Zawsze nale y u ywa oryginalnych cz ci zamiennych. Nieoryginalne cz ci zamienne mog by przyczyn obra e, nawet je li pasuj do maszyny. Ostrza nale y montowa zgodnie z rys. 15, na którym została zaznaczona kraw d ostrza. Zagi ta kraw d ostrza powinna by skierowana w gór, w stron uchwytu ostrza. System kosz cy składa si z dwóch no y o wymienialnych ostrzach Y (rys. 16). Podczas wymiany ostrzy, nale y wymienia obydwa naraz w celu unikni cia braku równowagi. Zało y nowe ostrza. Odpowiednio dokr ci ruby V i W. Moment obrotowy dokr cania: V - 9,8 Nm, W-24Nm. W przypadku gwałtownego zderzenia si ostrza z obcym przedmiotem, ostrza mog si wygi. Zdj nakr tk blokuj c X i wyprostowa ostrze. Zało y now, oryginaln rub łaman V. Dokr ci nakr tki blokuj ce X i Z. PASEK NAP DU PRZYMUSOWEGO Obydwa ostrza nap dzane s wewn trz urz dzenia przez pasek nap du przymusowego. Je li jedno ostrze mocno uderzy w twardy przedmiot (np. kamie ), napi cie paska mo e ulec zmianie. Mo e to prowadzi do strz pienia si paska nap du przymusowego, co w konsekwencji mo e uszkodzi ostrza. Po mocnym uderzeniu zawsze nale y sprawdzi, czy obydwa ostrza ustawione s pod prawidłowym k tem w stosunku do siebie (rys. 15). Obszary robocze ostrzy nachodz na siebie. Je li pozycja jednego ostrza w stosunku do drugiego została zmieniona, wyst puje znaczne ryzyko, e ostrza b d o siebie uderza. Mo e to prowadzi do powa nego uszkodzenia platformy kosz cej. Je li to nast pi, nale y zawie maszyn i platform kosz c do warsztatu serwisowego do naprawy i przegl du. CZ CI ZAMIENNE Oryginalne cz ci zamienne i akcesoria firmy STIGA zostały zaprojektowane specjalnie dla maszyn firmy STIGA. Prosz pami ta, e "nieoryginalne" cz ci zamienne i akcesoria nie zostały sprawdzone i zatwierdzone przez firm STIGA. U ywanie takich cz ci i akcesoriów mo e wpłyn na działanie i bezpiecze stwo maszyny. Firma STIGA nie ponosi adnej odpowiedzialno ci za uszkodzenia lub obra enia ciała spowodowane przez takie produkty. AKCESORIA Do koszenia trawy w pobli u fundamentów domu i ogrodze, platforma kosz ca mo e zosta wyposa ona w dodatkowe rolki na przednich naro nikach w celu ochrony przed uszkodzeniami. REJESTRACJA PATENTU - PROJEKTU Niniejsza maszyna lub cz ci s obj te nast puj c rejestracj patentu i projektu: (SE), SE/00/01222 (PCT) (SE), (DE), M (IT), (FR), (US) Firma STIGA zastrzega sobie prawo do wprowadzania zmian w produkcie bez powiadomienia. 6

7 POLSKI PL 7
