1 Zasady i przykłady wytyczania obszarów kryzysowych Co to jest kryzys miejski? Jak rozpoznać go w terenie? Jak wyznaczyć jego zasięg? Wojciech Kłosowski

2 Dzień dobry Państwu! Prowadzący: Wojciech Kłosowski ekspert samorządowy, specjalista w zakresie strategicznego planowania rozwoju lokalnego, w tym rewitalizacji miast. Naszym dzisiejszym tematem są ZASADY i PRZYKŁADY wytyczania obszarów kryzysowych

3 Wprowadzenie do przestrzennej analizy danych Prezentowanie danych statystycznych na mapie Prezentowanie danych statystycznych w postaci map jest dość częste. Podstawowym zadaniem map statystycznych jest prezentowanie geograficznego rozkładu wielkości statystycznych. Mapę statystyczną można zdefiniować, jako rodzaj mapy tematycznej, dla której materiałem źródłowym są statystyczne zestawienia liczbowe, odnoszące się do konkretnych obiektów (punktowych, liniowych i powierzchniowych) występujących na powierzchni ziemi, a główną cechą wyróżniającą ten rodzaj map są sposoby graficzne prezentowania danych statystycznych * * K. Kocimowski, J. Kwiatek: Wykresy i mapy statystyczne, s. 78.

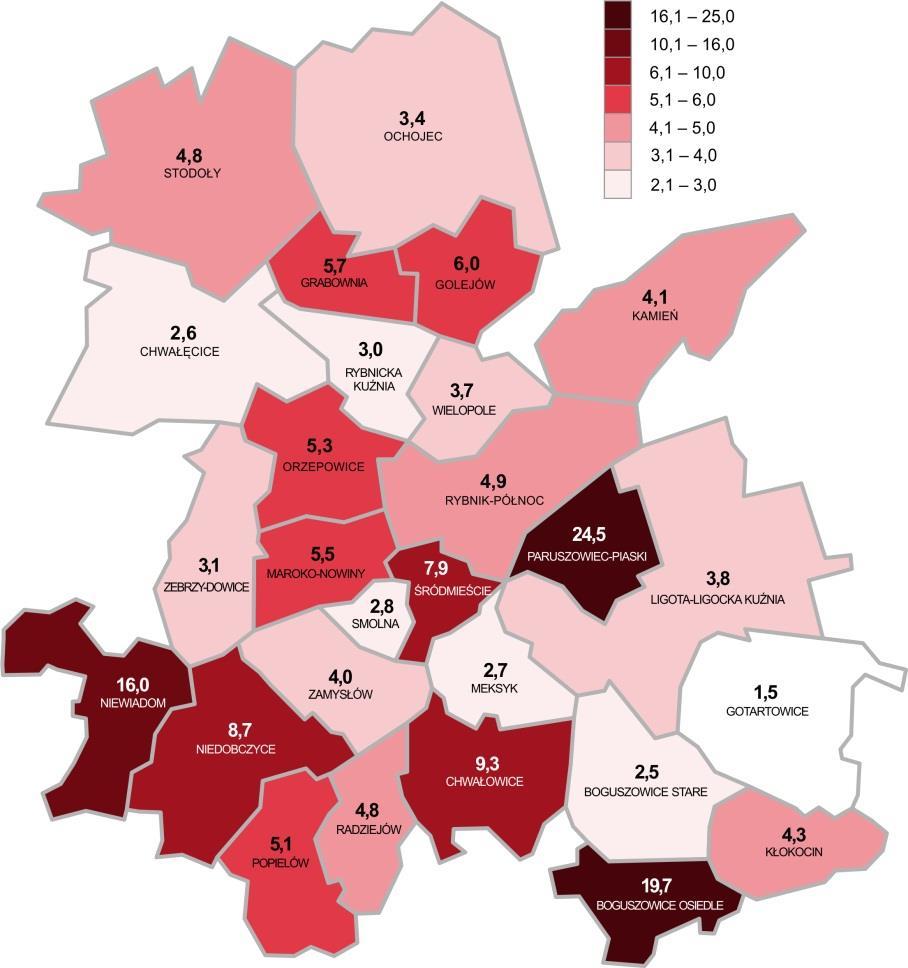

4 Wprowadzenie do przestrzennej analizy danych Metoda KARTOGRAMU Metoda kartogramu jest najczęściej wykorzystywaną przy prezentowaniu danych statystycznych. Metoda ta służy do ilościowego przedstawiania na mapie średniej intensywności danego zjawiska w przyjętych polach odniesienia. Zasadą tej metody jest przyjęcie jednolitego rozmieszczenia prezentowanego zjawiska na całym obszarze danego pola odniesienia. Zespolony Indeks Koncentracji Ubóstwa w dzielnicach Rybnika

5 Wprowadzenie do przestrzennej analizy danych DELIMITACJA podział gminy na pola odniesienia Termin delimitacja oznacza proces wyznaczenia granic (rozgraniczania) jakichś obszarów na mapie. W naszym przypadku będziemy najpierw delimitować pola odniesienia naszej analizy (jednostki urbanistyczne lub oczka siatki geometrycznej). Pamiętajmy: będą to granice czysto umowne, istniejące TYLKO na mapie i nie mające realnych odpowiedników w terenie Warto zapamiętać: wytyczenie i oznaczenie granic w terenie to demarkacja. Ale obszaru zdegradowanego ani obszaru rewitalizacji oczywiście nie będziemy demarkować

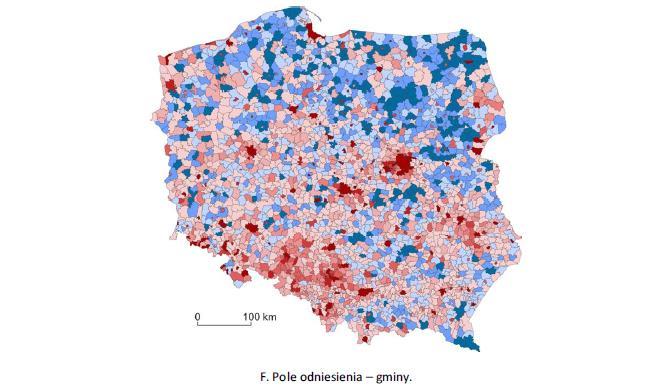

6 Wprowadzenie do przestrzennej analizy danych Jakie znaczenie ma wielkość pola odniesienia?

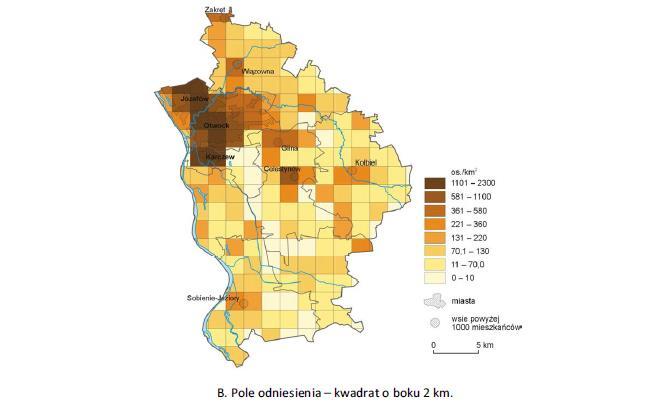

7 Wprowadzenie do przestrzennej analizy danych Metoda KARTOGRAMU Pole odniesienia jest kluczowym elementem kartogramu pozwalającym zarówno na jego opracowanie, jak i decydującym o szczegółowości prezentowanych danych. Jako pole odniesienia w tej metodzie najczęściej przyjmuje się jednostki administracyjne (np. w przypadku gminy jednostki pomocnicze), z uwagi na łatwość dostępu do danych statystycznych. Jednak trafniejsze jest wyznaczenie jednostek urbanistycznych Spotykane są także geometryczne pola podstawowe, np. kwadraty, sześciokąty. Zastosowanie pól geometrycznych, które są jednakowego kształtu i wielkości, pozwala na uzyskanie pełnej porównywalności przedstawionych na mapie obszarów.

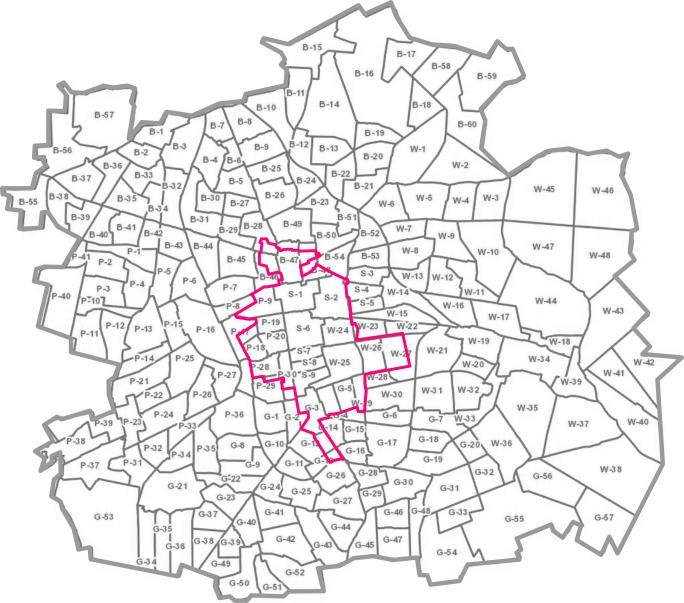

8 Przykład poszukiwania trafnego podziału na pola odniesienia (jednostki analityczne): Łódź

9 Jakiej wielkości powinno być oczko siatki analitycznej?

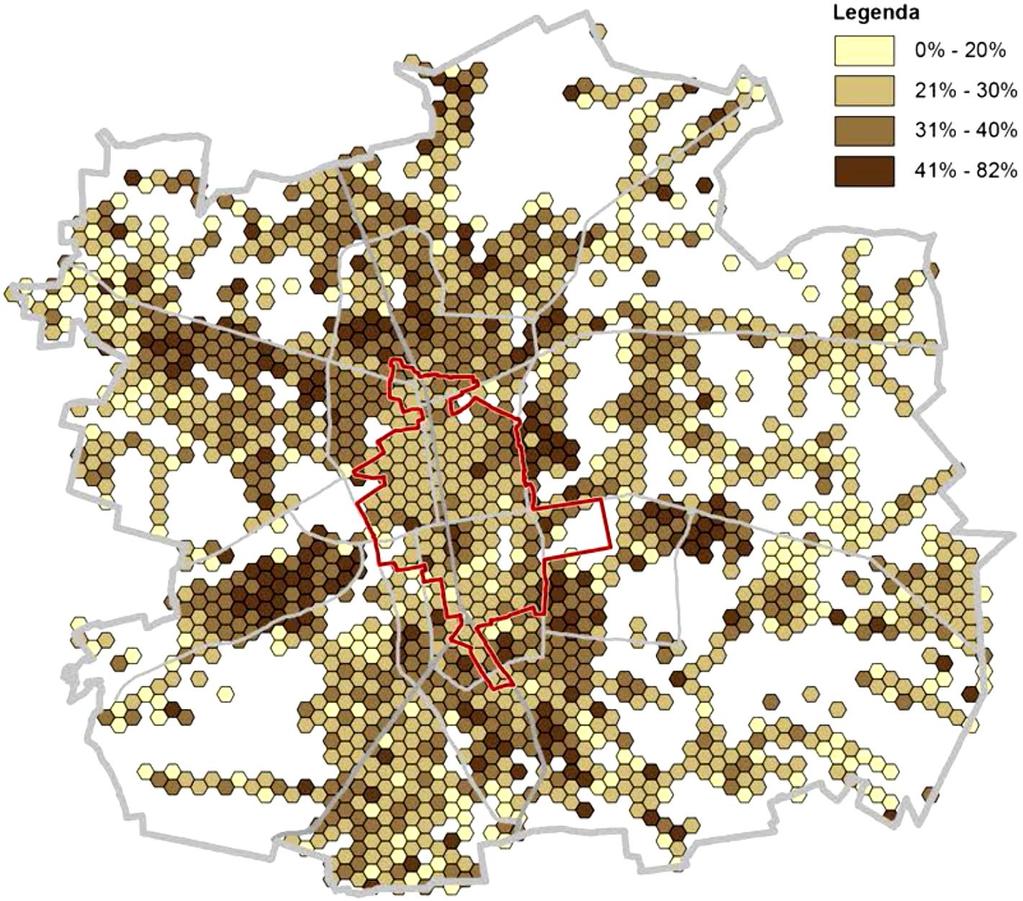

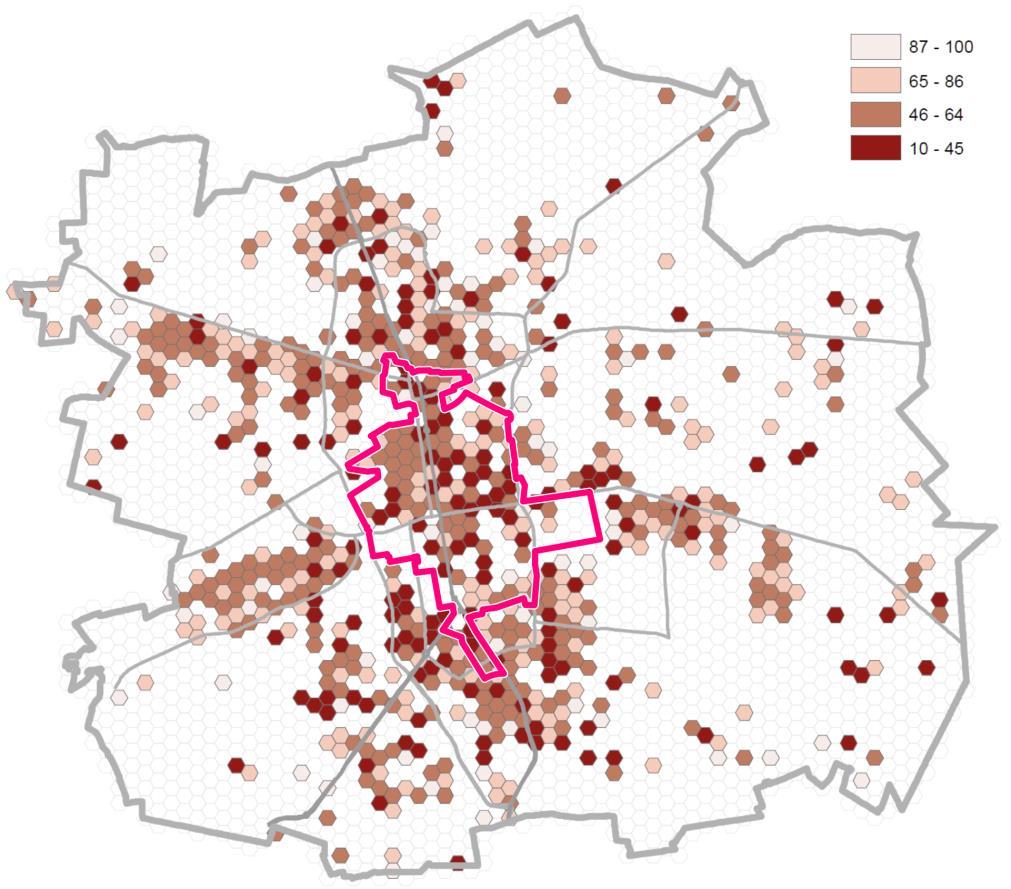

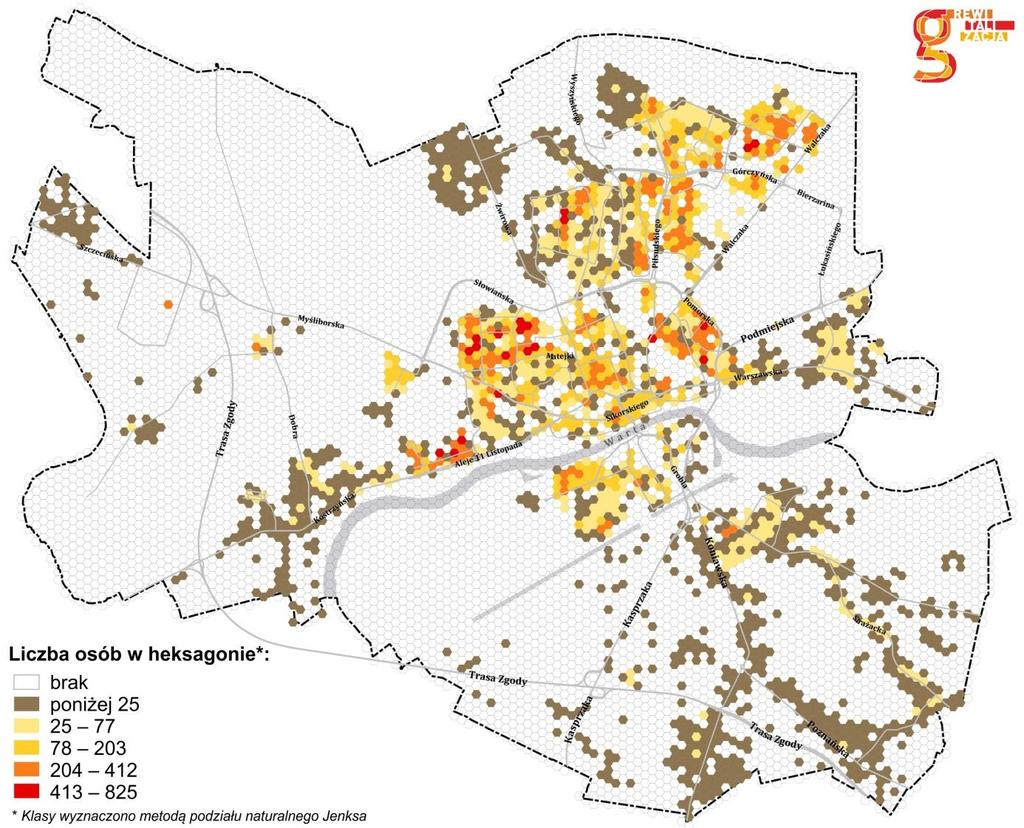

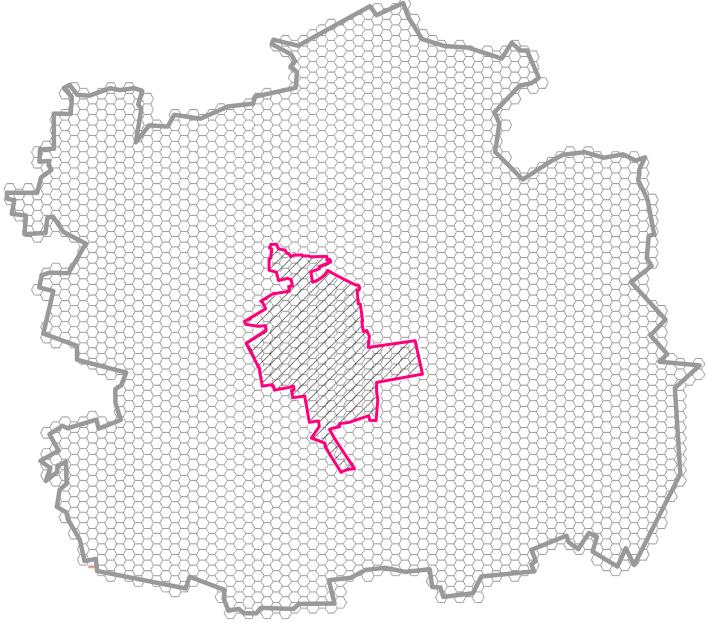

10 Metoda analityczna zastosowana w Gorzowie W Gorzowie zdecydowano się na metodę kartogramu geometrycznego. Wybrano siatkę o oczku sześciokątnym (siatka heksagonalna, plaster miodu ). Prezentacje na siatce heksagonalnej okazały się zdecydowanie łatwiejsze do intuicyjnego odczytywania. Testowano dwie wielkości oczka siatki: 4 ha (analiza uproszczona, mniej dokładna) oraz 1 ha (analiza dokładniejsza. Ostatecznie zdecydowano się na siatkę o oczku wielkości 1 hektara. Takich oczek-sześciokątów w obrębie jest dokładnie 8899, z czego zamieszkałych jest 1910 sześciokątów. W pozostałych oczkach nie ma zamieszkałej ludności, są to więc tereny niemożliwe do objęcia analizą społeczną, ani nie da się w nich przeliczyć jakichkolwiek zjawisk w przeliczeniu na liczbę mieszkańców (błąd dzielenia przez 0).

11 Metoda analityczna zastosowana w Gorzowie Poszukując warunku granicznego dla sześciokątów włączonych do obszaru analizy posłużono się wzorem empirycznym: Gdzie: W = warunek graniczny (wartość niemianowana zaokrąglona do liczny całkowitej) L całk. = całkowita liczba ludności (liczba zameldowań na pobyt stały = osób) S z = liczba zamieszkałych oczek siatki (= 1910)

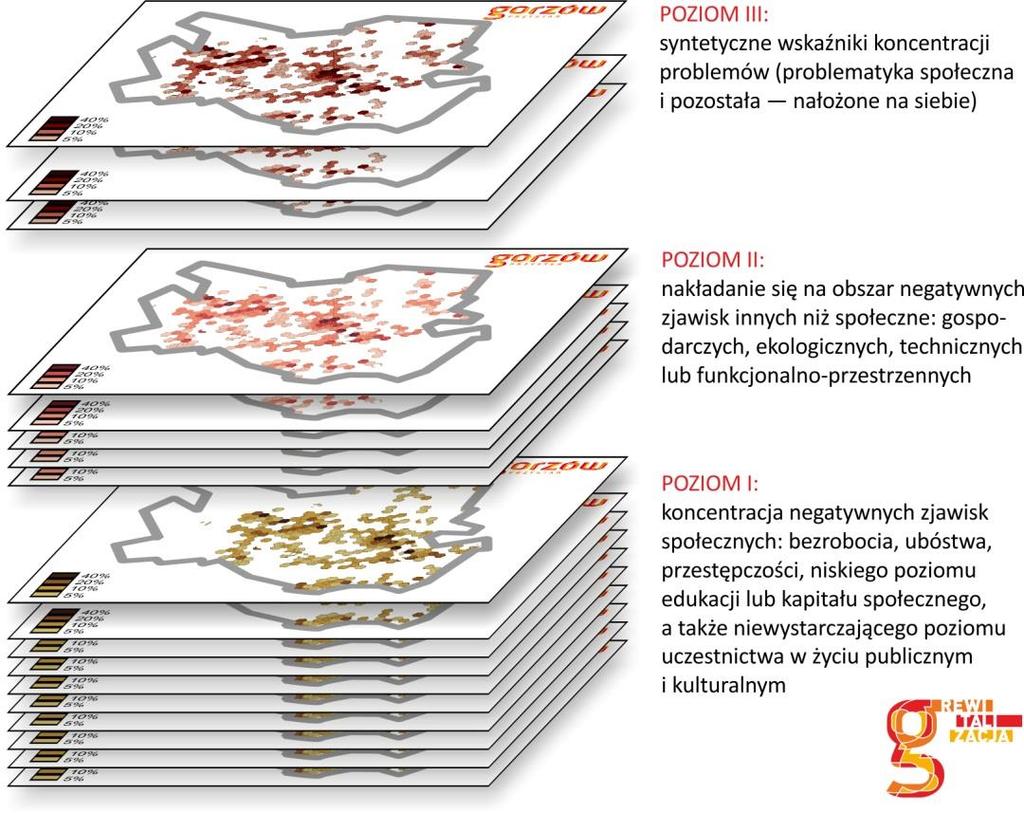

12 Metoda analityczna zastosowana w Gorzowie

13 Metoda analityczna zastosowana w Gorzowie

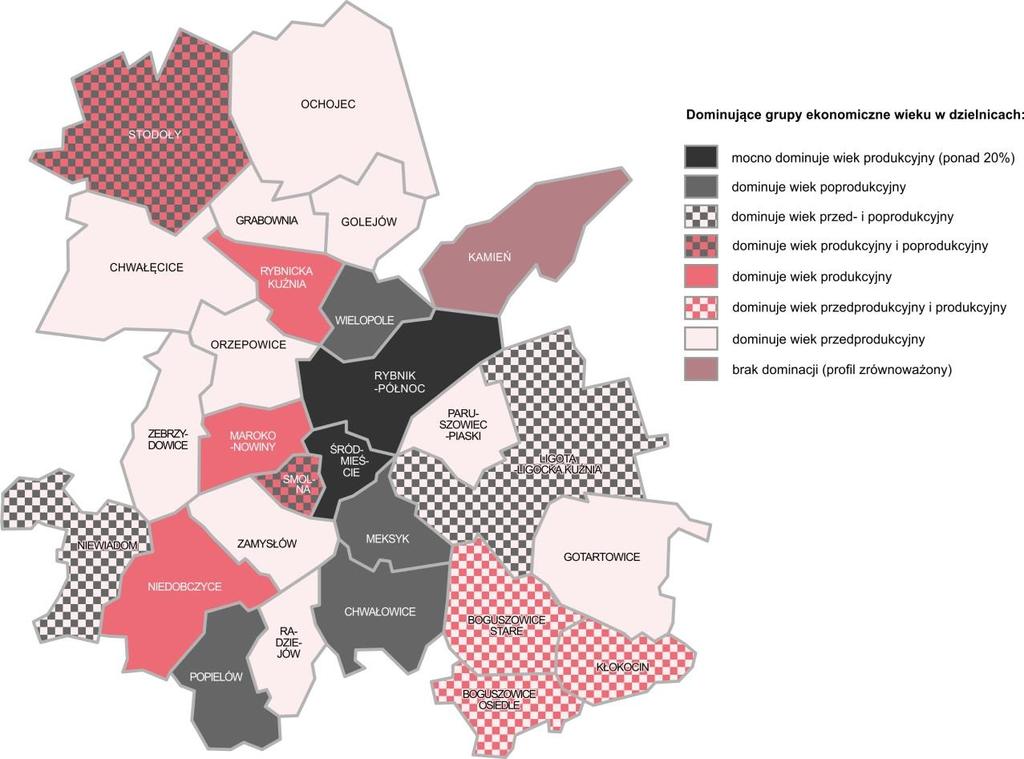

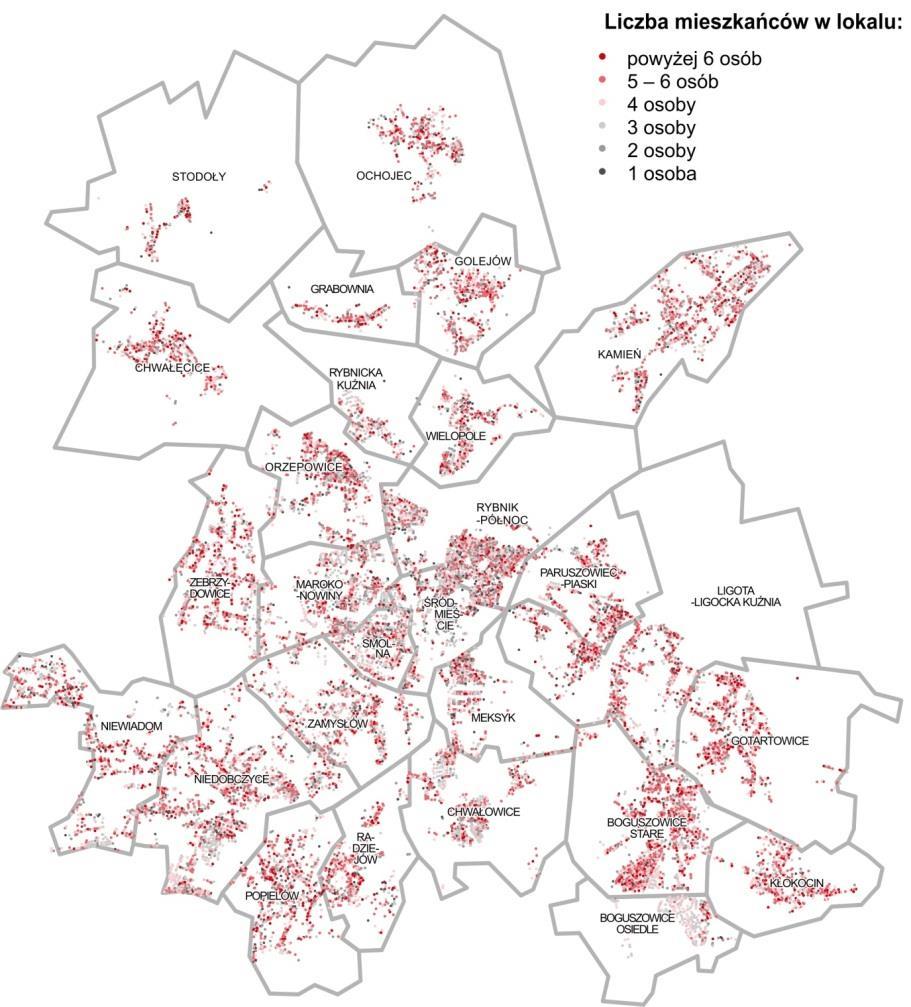

14 Porównanie: metoda analityczna zastosowana w Rybniku

15 Porównanie: metoda analityczna zastosowana w Łodzi

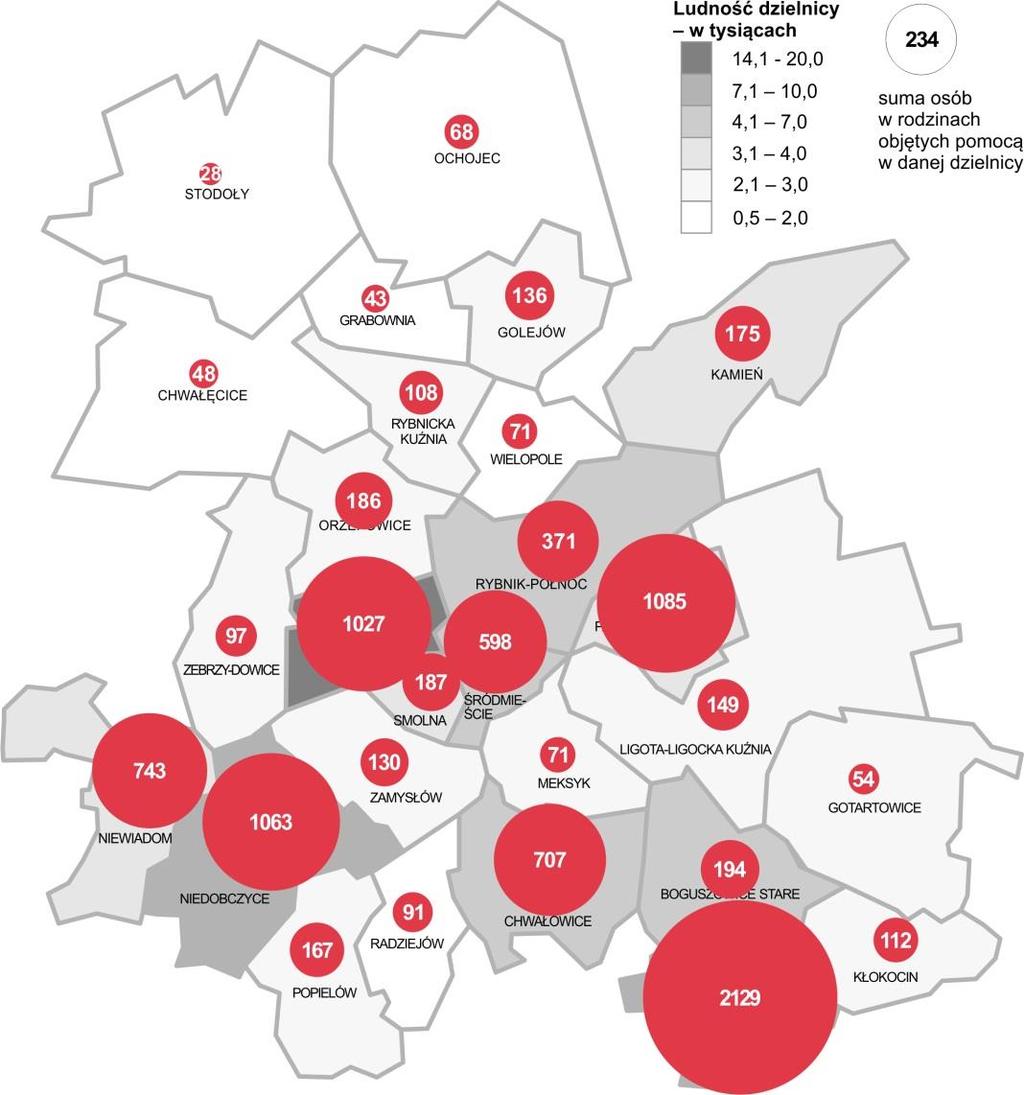

16 Pomocnicza użyteczność kartodiagramów: Rybnik: osoby korzystające ze świadczeń pomocy społecznej w dzielnicach Rybnika (suma osób w rodzinach otrzymujących poszczególne świadczenia)

17 Pomocnicza użyteczność kartodiagramów: GORZÓW: średni wynik procentowy sprawdzianu szóstoklasisty 2015 szkołami: OGÓŁEM
