1 PROJEKT BUDOWLANY Egz. Nr 1 ROZBUDOWY ZESPO U SZKÓ im. STEFANA ÝEROMSKIEGO O SALÆ GIMNASTYCZN Z ZAPLECZEM SOCJALNO SANITARNYM I CZNIKIEM, DAR OWO, UL. CHOPINA 4, DZ. NR 152 INWESTOR: MIASTO DAR OWO DAR OWO, PLAC TADEUSZA KOÚCIUSZKI 9 BRANÝA KONSTRUKCJA FUNKCJA IMIÆ I NAZWISKO DATA PODPIS PROJEKTOWA SPRAWDZI OPRACOWA mgr in. Waldemar Pasternak UAN/N/7210/161/89 ZAP/BO/0986/03 in. Andrzej Wojciechowski A/PNB/8300/133/80 in. Tomasz Kurusiewicz III.2013 Oœwiadczam, i projekt budowlany rozbudowy Zespoùu Szkóù im. Stefana Ýeromskiego o salê gimnastyczn¹ z zapleczem socjalno sanitarnym i ù¹cznikiem, na dziaùce nr 152, Darùowo, zostaù wykonany zgodnie z obowi¹zuj¹cymi przepisami oraz zasadami wiedzy technicznej. Darùowo, marzec 2013 r.

2 ZAWARTOÚÃ OPRACOWANIA: A. CZÆÚÃ OPISOWA: I. Ekspertyza konstrukcyjna istniej¹cego budynku II. Projekt budowlany - opis techniczny. B. CZÆÚÃ RYSUNKOWA. Rys. 1/K Rzut fundamentów 1:50 Rys. 2/K Rzut przyziemia rozmieszczenie elementów konstrukcyjnych 1:50 Rys. 3/k Rzut konstrukcji dachu 1:50 Rys. 4/K Stopa fundamentowa SF-1 1:25 Rys. 5/K Stopa fundamentowa SF-2 1:25 Rys. 6/K Stopa fundamentowa SF-3 1:25 Rys. 7/K Przekroje fundamentów 1:25 Rys. 8/K Sùupy elbetowe S-1,S-2 1:25 Rys. 9/K Trzpienie elbetowe T-1 T-8 1:25 Rys. 10/K Kontr. elementy elbetowe Poz.1.1.3, Poz.1.2.7, T-9 1:25 Rys. 11/K Kontr. elementy elbetowe Poz.1.1.2, Poz :25 Rys. 12/K Poci¹g elbetowy Poz :25 Rys. 13/K Poci¹gi elbetowe Poz.1.2.2, Poz.1.2.3, Poz :25 Rys. 14/K Poci¹gi elbetowe Poz.1.2.4, Poz.2.2.4, Poz :25 Rys. 15/K Poci¹g elbetowy Poz :50/1:25 Rys. 16/K Pùyta elbetowa Poz :25 Rys. 17/K Wieñce elbetowe W-1 W-3 1:25 Rys. 18/K Dêwigar drewniany D-1 1:50 Rys. 19/K Konsola stalowa ruszt R-1 1:10 2

3 I. OCENA KONSTRUKCYJNA ISTNIEJ CEGO BUDYNKU 1. PODSTAWA OPRACOWANIA: - Umowa z inwestorem. - Inwentaryzacja istniej¹cego budynku. - Uzgodnienia z inwestorem. - Wizja lokalna poù¹czona z oglêdzinami makroskopowymi obiektu. - Normy i literatura budynku. 2. PRZEDMIOT, CEL I ZAKRES OCENY: Przedmiotem opracowana jest ocena stanu technicznego elementów konstrukcyjnych istniej¹cego budynku sali gimnastyczne i ù¹cznika Zespoùu Szkóù im. Stefana Ýeromskiego na dziaùce nr 152 w obrêbie ewidencyjnej nr 13, Darùowo, ul. Chopina 4 w celu okreœlenia mo liwoœci rozbudowy istniej¹cego obiektu. Zakresem opracowania objêto rozpoznanie rozwi¹zañ konstrukcyjnych oraz zastosowanych materiaùów przy budowie obiektu, analizê statyczno-wytrzymaùoœciow¹ elementów konstrukcyjnych budynku oraz zalecenia dotycz¹ce rozwi¹zañ materiaùowych i technologicznych przy realizacji rozbudowy obiektu. 3. CHARAKTERYSTYKA OGÓLNA ELEMENTÓW KONSTRUKCJI BUDYNKU: Obiekt zrealizowano w technologii tradycyjnej jako budynek szkolnej Sali gimnastycznej o jednej kondygnacji nadziemnej, podpiwniczony i bryle w ksztaùcie prostok¹ta 17,06m x 9,02m, poù¹czony z budynkiem szkolnym jednokondygnacyjnym nie podpiwniczonym ù¹cznikiem o wymiarach 8,36m x 8,35m. Ukùad konstrukcyjny budynku podùu ny. Obiekt wybudowano w pierwszej poùowie XX wieku. Budynek jest obecnie u ytkowany. 3.1 Fundamenty: Budynek posadowiono bezpoœrednio na ceglanych i betowych ùawach fundamentowych wylewanych na mokro. 3.2 Úciany: Úciany konstrukcyjne zewnêtrzne i wewnêtrzne murowane z cegùy ceramicznej na zaprawie cementowo-wapiennej. Nadpro a nad otworami okiennymi i drzwiowymi elbetowe. 3.3 Stropy: 3.4 Dach: Stropy nad piwnic¹ i ù¹cznikiem elbetowy wylewany na mokro. Nad budynkiem sali gimnastycznej wzniesiono dach wysoki o konstrukcji drewnianej typu wieszakowego. 3.2 Schody: W budynku wylano elbetowe schody wewnêtrzne jednobiegowe. 3

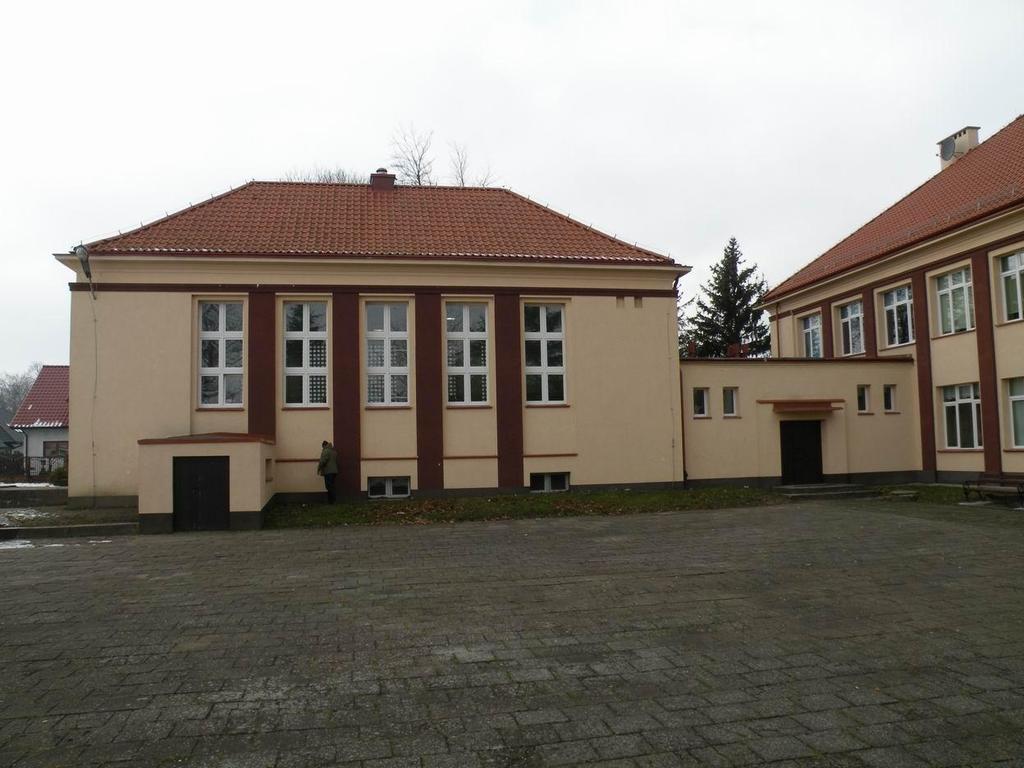

4 4. OPIS STANU ELEMENTÓW KONSTRUKCJI: Brak widocznych spêkañ i zarysowañ œcian i nadpro y œwiadczy o prawidùowej pracy elementów konstrukcji noœnej, równie elementów posadowienia budynku. Konstrukcja noœna œcian nadziemia tj. œcian konstrukcyjnych zewnêtrznych i wewnêtrznych oraz œcian fundamentowych znajduje siê w stanie technicznym dobrym. Ostatnio budynki szkolne, w tym istniej¹cy budynek sali gimnastycznej zostaù podany termomodernizacji. Widoczne uszkodzenia mechaniczne œcian zewnêtrznych obejmuj¹ tylko warstwy elewacyjne oraz izolacjê termiczn¹ i nie s¹ spowodowane wadami konstrukcji budynku. Strop nad piwnic¹, drewniana konstrukcja dachu oraz stropodach nad ù¹cznikiem bez widocznych uszkodzeñ i ugiêã elementów konstrukcyjnych w stanie technicznym dobrym. Elewacja wschodnia 4

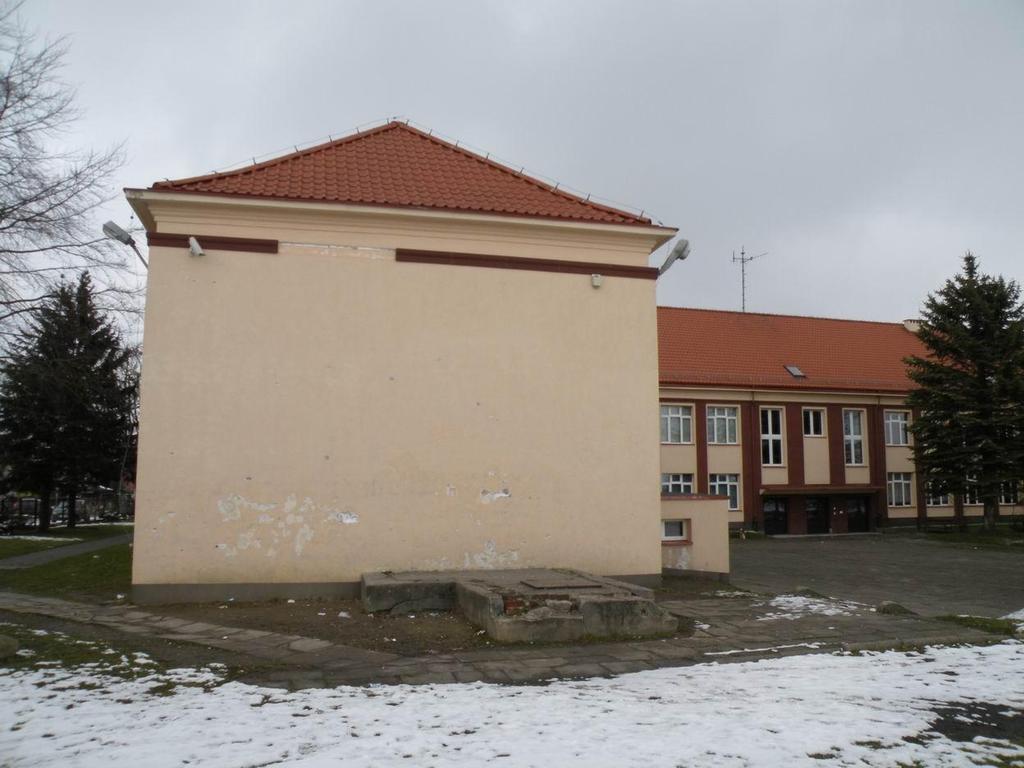

5 Elewacja poùudniowa. Wyjœcie z piwnicy. 5

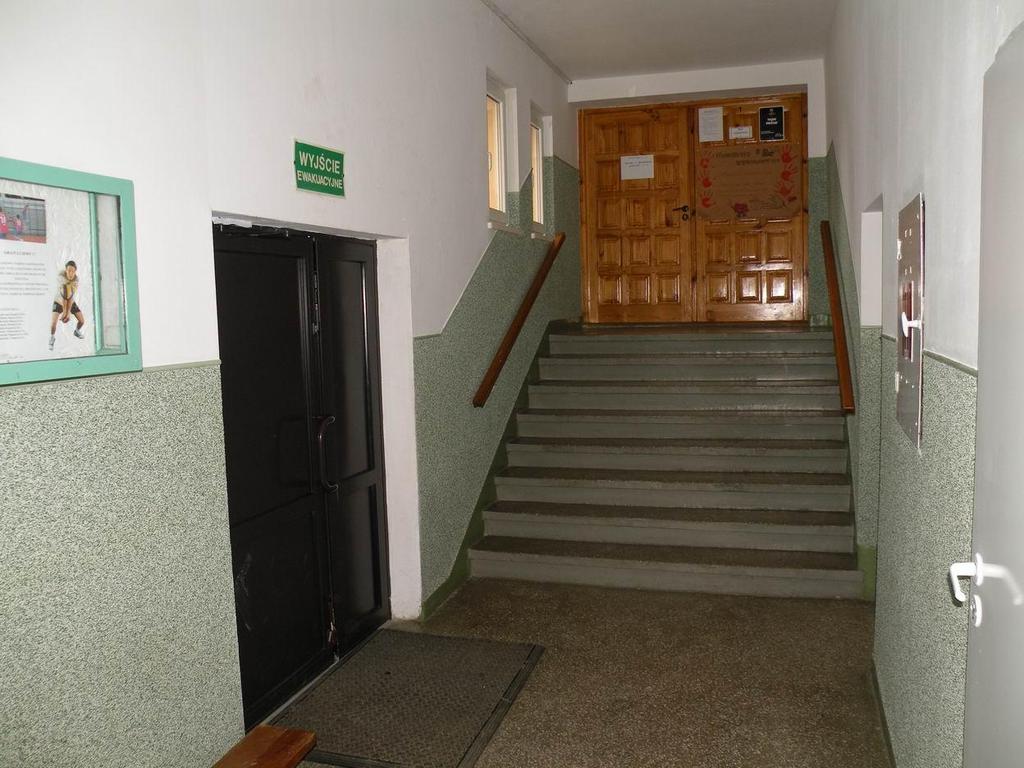

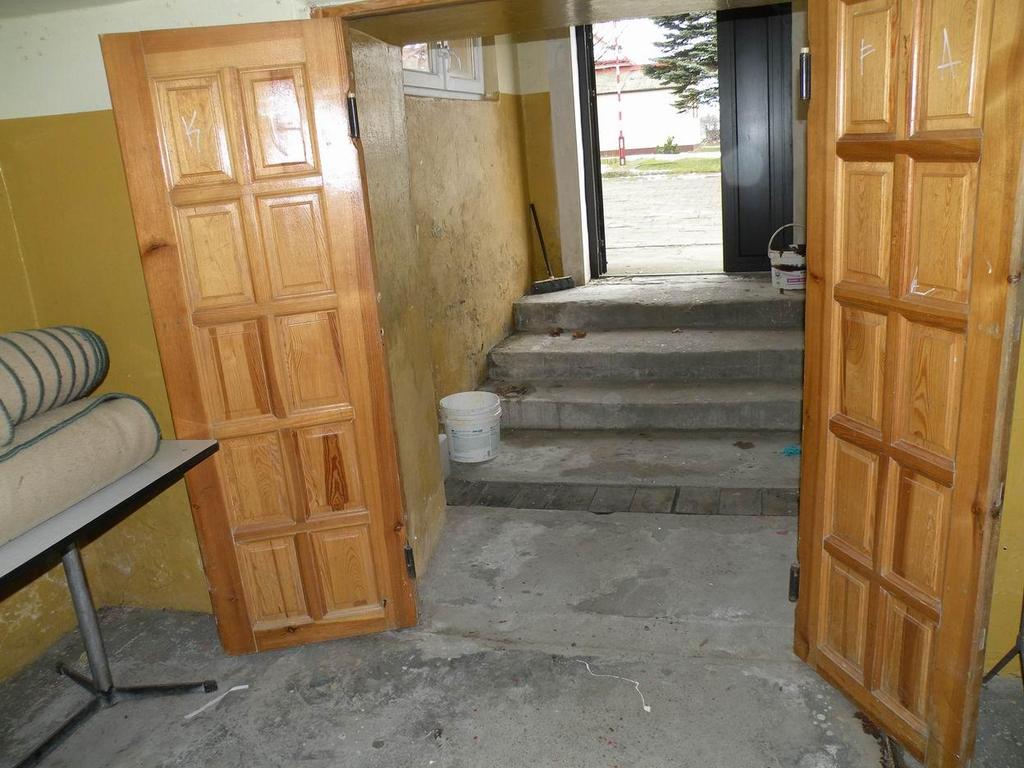

6 ¹cznik wejœcie do sali gimnastycznej. 5. WNIOSKI I ZALECENIA: Rozbudowa i przebudowa istniej¹cego budynku sali gimnastycznej i ù¹cznika nie naruszy bezpieczeñstwa istniej¹cej konstrukcji obiektu. W trakcie prowadzenia robót budowlanych nale y naprawiã ewentualne uszkodzenia œcian zewnêtrznych, wewnêtrznych, dziaùowych i fundamentowych budynku. Projektowana dobudowê wykonaã w technologii tradycyjnej tj. z posadowieniem bezpoœrednim na elbetowych ùawach i stopach fundamentowych, œciany murowane z cegùy lub bloczków gazobetonowych, stropy elbetowe monolityczne lub prefabrykowane. Po wykonaniu rozbudowy zgodnie z opracowanym projektem budowlanym budynek sali gimnastycznej mo e byã u ytkowany w dotychczasowej funkcji. Opracowaù: mgr in. Waldemar Pasternak upr. z 2 ust.1 i 13 ust.1 pkt.2 nr ewid. upr. UAN/N/7210/161/89 Urz¹d Wojewódzki w Koszalinie 6

7 II. PROJEKT BUDOWLANY - OPIS TECHNICZNY. KONSTRUKCJA 1. OGÓLNA CHARAKTERYSTYKA TEMATU. Projekt budowlany konstrukcyjny rozbudowy budynku Zespoùu Szkóù im. Stefana Ýeromskiego o salê gimnastyczn¹ z zapleczem socjalno sanitarnym i ù¹cznikiem, Darùowo, dz. nr 152, obrêb nr 13. Projekt obejmuje swym zakresem rzut fundamenty, rzuty poszczególnych kondygnacji z zaznaczonym ukùadem elementów konstrukcyjnych, rzut konstrukcji dachowej budynku, wieñce i konstrukcjê schodów. Projekt opracowano w zakresie niezbêdnym do uzyskania pozwolenia na budowê, realizacja obiektu wymaga opracowania projektu wykonawczego. 2. DANE WYJÚCIOWE DO PROJEKTOWANIA Zlecenie Inwestora Projekt architektoniczno-budowlany Dokumentacja geotechniczna Normy budowlane i literatura techniczna. 3. ZA OÝENIA PRZYJÆTE DO OBLICZEÑ KONSTRUKCJI. Zestawienie obci¹ eñ oraz obliczenia konstrukcji przeprowadzono w oparciu o ni ej wymienione normy: PN-82/B Obci¹ enia budowli. Obci¹ enia staùe. tablica Z1-1 drewno i materiaùy drewnopochodne f=1,1 tablica Z1-2 metale f=1,1 tablica Z1-4 cegùa f=1,1 tablica Z1-5 gùadzie wyprawy, zaprawy f=1,3 tablica Z1-6 betony f=1,1 tablica Z1-7 materiaùy izolacyjne i inne niesypkie f=1,2. PN-82/B Obci¹ enia budowli. Obci¹ enia zmienne technologiczne. Podstawowe obci¹ enia technologiczne i monta owe. pomieszczenia biurowe, szatnie i ùaênie, pùywalnie p k=2,0kn/m 2, f=1,4 sale sportowe p k=5,0kn/m 2, f=1,3 przestrzenie komunikacyjne p k=5,0kn/m 2, f=1,3 szatnie p k=4,0kn/m 2, f=1,3 obci¹ enie zastêpcze od œcianek dziaùowych 1,2kN/m 2. PN-80/B Obci¹ enia w obliczeniach statycznych. PN-80/B-02010/Az1 paêdziernik 2006 zmiana do polskiej normy. 7

8 Obci¹ enia œniegiem. 2 strefa obci¹ enia œniegiem: Qk=0,9kN/m 2, f=1,5 PN-77/B Obci¹ enia w obliczeniach statycznych. PN-B-02011/Az1 lipiec 2009 zmiana do polskiej normy Obci¹ enia wiatrem. II strefa obci¹ enia wiatrem: q k=420pa, f=1,5 PN-81/B Grunty budowlane. Posadowienie bezpoœrednie budowli. Obliczenia statyczne i projektowanie. Gùêbokoœã przemarzania hz=0,8 m. PN-/B sierpieñ 2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B grudzieñ 2002 Konstrukcje betonowe, elbetowe i sprê one. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie 4. WARUNKI GRUNTOWO-WODNE POSADOWIENIA. Warunki geotechniczne podùo a gruntowego oceniono na podstawie opracowania Opinia geotechniczna dotycz¹ca warunków posadowienia Sali gimnastycznej, projektowanej na terenie Zespoùu Szkóù im. S. Ýeromskiego, przy ul. Fryderyka Chopina w Darùowie, dziaùka nr 152 wykonanego przez TNGEOTECHNIKA, Tadeusz Nitecki Koszalin, ul. Barlickiego 13/5 w grudniu 2012r. Pod warstw¹ gleby i nasypów w podùo u wyszczególniono nastêpuj¹ce warstwy geotechniczne: Warstwê I stanowi¹ gleba oraz nasypy niekontrolowane. Mi¹ szoœã nasypów wynosi 0.8 m p.p.t. Grunty tej warstwy nie nadaj¹ siê do bezpoœredniego posadowienia, nale y je usun¹ã z pod caùego obrysu projektowanego budynku sali. Warstwa II to gliny pylaste i gliny piaszczyste sporadycznie piaski gliniaste, wieku plejstoceñskiego, zaliczono je do typu "B" o uogólnionym stopniu plastycznoœci IL = Warstwa III zbudowana jest z piasków drobnych i piasków œrednich. Stan tych gruntów okreœlono, jako œredniozagêszczony. Stopieñ zagêszczenia dla tej warstwy przyjêto ID = Wodê gruntow¹ stwierdzono w postaci s¹czeñ na gùêbokoœci okoùo 1,0 m poni ej poziomu terenu.. Wystêpuj¹ce poni ej projektowanego poziom posadowienia fundamentów nasypy, grunty sùabonoœne oraz rozwodnione partie gruntów w caùoœci wybraã z podùo a gruntowego i zast¹piã warstw¹ piasków œrednich i grubych zagêszczonych warstwami cm do ID/n/=0,60 lub chudym betonem C8/10. Posadowienie spodu fundamentów budynku zaprojektowano na rzêdnej posadowienia istniej¹cych fundamentów tj. 1,05m poni ej poziomu terenu. Prace ziemne oraz wymianê gruntów sùabonoœnych prowadziã pod nadzorem uprawnionego geologa. W œwietle rozporz¹dzenia Nr 839 Ministra Spraw Wewnêtrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126) na badanym terenie wystêpuje pierwsza kategoria geotechniczna. 8

9 5. FUNDAMENTY, ÚCIANY FUNDAMENTOWE. Posadowienie dobudowywanej i rozbudowywanej czêœci budynku zaprojektowano na fundamentach bezpoœrednich. awy i stopy fundamentowe budynku Sali gimnastycznej i ù¹cznika zbroiã prêtami Ø12 i Ø16 mm oraz konstrukcyjnie zbrojeniem podùu nym 4Ø12. Zbrojenie prêtami ze stali A- III. Strzemiona Ø6 mm ze stali A-0 rozmieœciã w rozstawie, co 25 cm. Úciany piwnic i fundamentowe elbetowe wylewaã na mokro z betonu C20/25. Fundamenty projektowanego ù¹cznika posadowiã na rzêdnej posadowienia istniej¹cych budynków (minimum 0,80 m poni ej terenu). W miejscach pod lokalizacjê sùupów elbetowych oraz elbetowych œcian nadziemia osadziã prêty stalowe 12mm i 16mm celem powi¹zania fundamentów ze sùupami. Przed wylaniem fundamentów wykonaã przejœcia instalacji wod.-kan. wg projektu instalacyjnego oraz osadziã uziomy instalacji odgromowej. Fundamenty i œciany fundamentowe budynku wykonaã z betonu C20/25 o wodoszczelnoœci W6. Izolacja pionowo i pozioma fundamentów wg projektu architektoniczno-budowlanego. 6. ÚCIANY ZEWNÆTRZNE I ÚCIANY WEWNÆTRZNE KONSTRUKCYJNE. Zaprojektowano jako murowane z bloczków Silka E24 klasy 20 oraz elbetowe wylewane na mokro z betonu wirowego B25 zbrojonego prêtami Ø12 i Ø16 mm ze stali 34GS (A-III). Úciany budynku stê yã wieñcami elbetowymi w poziomie stropów i dachu budynku. Wieñce o wylaã razem z pùyt¹ stropow¹ z betonu C20/25 zbrojonego prêtami Ø12 mm ze stali A-III oraz strzemionami Ø6 mm co 25 cm ze stali A-0. Úciany wewnêtrzne dziaùowe wykonaã z bloczków Silka E12 klasy S UPY. Sùupy i trzpienie elbetowe wykonaã wylewane na mokro z betonu wirowego C20/25 zbrojonego prêtami Ø12, Ø16 mm ze stali A-III oraz strzemionami Ø6 mm ze stali A-0. Przy wejœciu gùównym zaprojektowano sùupy stalowe o przekroju RQ140x18ox8 ze stali ksztaùtowej ST3SX. 8. PODCI GI ÝELBETOWE. Podci¹gi elbetowe wylewaã na mokro z betonu C20/25. Zbrojenie gùówne ze stali 34GS (A-III) oraz strzemiona Ø6 mm ze stali St0S-b (A-0). Monolityczne podci¹gi elbetowe betonowaã ù¹cznie z pùyt¹ stropow¹ i wieñcami. 9. NADPROÝA. Nad otworami drzwiowymi i okiennymi zaprojektowano wylewane na mokro z betonu wirowego C20/25 zbrojonego prêtami Ø12 i Ø16mm ze stali A-III oraz strzemionami Ø6 mm ze stali A-0. Nad otworami drzwiowymi w œciankach dziaùowych gr. 12cm nadpro a wykonaã z typowych prefabrykowanych belek nadpro owych typu L KONSTRUKCJA DACHU. Nad ù¹cznikiem zaprojektowano strop jako elbetow¹ pùytê gr. 12cm wylewan¹ na mokro z betonu wirowego C20/25 zbrojon¹ krzy owo prêtami Ø12 i Ø16 mm ze stali 34GS (A-III). 9
