1 LOKALIZATOR GSM/GPRS/GPS GPS TK104 INSTRUKCJA OBSŁUGI Czas czuwania w trybie SMS-owym do 60 dni Urządzenie wykonane jest nową technologią na bazie modułu GSM i GPS, jest całkowicie bezobsługowe. Do otrzymania informacji o lokalizacji potrzebny jest jedynie telefon komórkowy. Zasięg jest nieograniczony, czyli bez znaczenia gdzie jesteś, w innym mieście, za granicą możesz łatwo sprawdzić gdzie obiekt się znajduje, jak również podsłuchać otoczenie lokalizatora.

2 1. Podsumowanie Lokalizator pracuje na istniejącej już sieci GSM i satelitach GPS. Urządzenie może lokalizować i monitorować odległe cele poprzez SMS lub internet. 2. Zastosowanie - Sprawdzenie miejsca położenia samochodu lub innego obiektu, jego przemieszczania się, prędkości. - Jako centralka alarmowa zainstalowany czujnik wstrząsowy informuje autoryzowanych użytkowników o uderzeniu. - Immobiliser odcinający jeden obwód elektryczny. należy pamiętać że na terenie Unii Europejskiej jest niedozwolone stosowanie urządzeń powodujących zatrzymanie pojazdu w czasie jazdy. - Urządzenie podsłuchowe 3.Specyfikacja Wymiary Waga Sieć Częstotliwość GPS chip Moduł GSM/GPRS Czułość GPS Dokładność GPS Czas ustalenia pozycji Zasilanie Bateria wewnętrzna Czas czuwania Temp przechowywania Temp pracy Wilgotność 94mm x 60mm x 38mm 300g GSMGPRS 900/1800/1900Mhz SIRF3 chip Simcom 340z lub Simcom dBm 5m Zimy status 45sek, gorący 1sek 12V 24V Akumulator Li-on 3,7V 6000mAh -czas ładowania 5godz 1500 godz -40stC do +88stC -20stC do +65stC 5% - 95% nie skondensowana

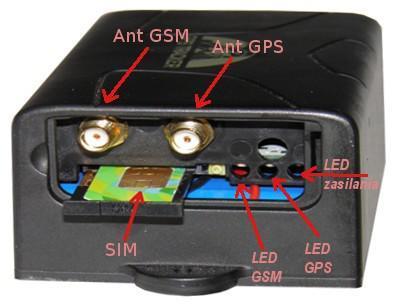

3 4. Instalacja karty SIM Upewnij się że nie ma przekazu połączeń, blokady karty SIM PIN kodem oraz wiadomości SMS muszą być w formacie tekstowym. Następnie włóż kartę SIM do małej kieszeni i wsuń do lokalizatora. 5. Podłączenie anten GSM i GPS Lokalizator posiada wewnętrzne anteny GSM i GPS, jednak w trudniejszych warunkach pracy lokalizatora zalecane jest podłączenie zewnętrznych anten. Lokalizator posiada wbudowane 4 silne magnesy pomocne przy montażu 6. Podłączenia anten i montaż SIM 1.Dioda LED zielona GSM -miga 1sek/1sek tryb GSM 1sek/2sek tryb GPRS 2.Dioda LED niebieska GPS miga brak sygnału GPS, świeci ciągle sygnał GPS OK 3.Dioda LED zielona zasilania -podczas ładowania świeci na czerwono, gdy akumulator się naładuje zmienia kolor na zielony, podczas pracy miga zielona

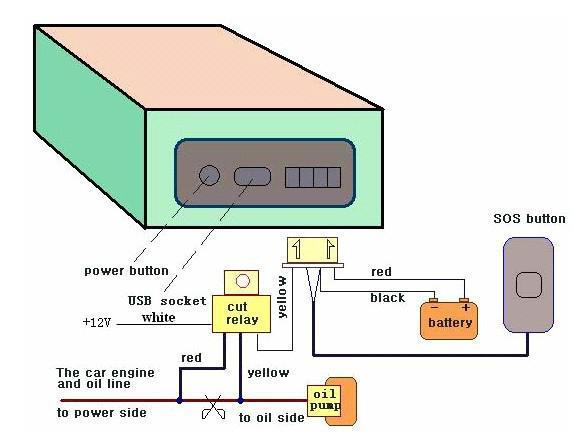

4 7. Schemat elektryczny Przewód czarny -12V (masa) Przewód czerwony +12V (+12V do +24V) Przewód żółty zasilanie cewki przekaźnika podaje masę Przewód biały zasilanie cewki przekaźnika +12V Przewód żółty i czerwony przekaźnka odcięcie obwodu elektrycznego 8. Rozpoczęcie pracy -Włóż kartę SIM na swoje miejsce. -Naciśnij na 3 sek przycisk ON/OFF aby włączyć lokalizator- efekt migną 1x 3diody LED -Wyłączenie lokalizatora odbywa się przez naciśnięcie na 3 sek przycisku ON/OFF efekt migną 2x diody LED lokalizatora. Wskazane jest przed rozpoczęciem pracy naładowanie lokalizatora dołączoną ładowarką czas ładowania 5 godz. 9. Inicjalizacja Wyślij SMS do urządzenia begin[hasło] przykład: beginl23456 jeżeli inicjalizacja powiodła się otrzymamy SMS-a zwrotnego: BEGIN ok! Od tej pory ten telefon ustawiony jest jako autoryzowany i zostały przywrócone ustawienia fabryczne z wyjątkiem hasła

5 10.Tryby pracy Lokalizator pracuje w trzech trybach: -tryb SMS tryb domyślny włączenie SMS-em GSM[hasło] -tryb GPRS tryb lokalizacji poprzez stronę internetową włączanie GPRS[hasło] w trybie lokalizacji SMS-em każda próba dodzwonienia się do lokalizatora spowoduje przerwanie połączenia i wysłanie SMS-a zwrotnego z szerokością, długością geograficzną, prędkością, stanie baterii oraz z linkiem do otwarcia mapy z pozycją lokalizatora w telefonie komórkowym. Możliwe jest w tym trybie przejście w nasłuch otoczenia -włączenie SMS -em o treści monitor[hasło] teraz każde dodzwonienie się do lokalizatora spowoduje włączenie mikrofonu i nasłuch otoczenia. Przejście z powrotem w tryb lokalizacji -wysyłając SMS o treści tracker[hasło] 11.Zmiana hasła Wyślij SMS do urządzenia password[stare hasło] [spacja] [nowe hasło] przykład: password Autoryzacja -hasło musi być 6 cyfrowe Można autoryzować 5 użytkowników jako autoryzowanych Wyślij SMS admin[hasło][spacja][nr telefonu do autoryzacji] przykład : admin jeżeli operacja się powiodła otrzymamy SMS admin ok.! numer admina musi być ustawiony jako pierwszy autoryzowany numer. Można również zadzwonić 10x do lokalizatora wtedy automatycznie zostaniemy adminem jako 1 autoryzowany użytkownik. Kasowanie autoryzowanych numerów Wyślij SMS: noadmin[hasło][spacja][nr telefonu do skasowania autoryzacji] 13. Lokalizacja Jeżeli niema autoryzowanych numerów, to jeżeli dowolny numer telefonu zadzwoni do lokalizatora to otrzyma raport SMS z pozycją szerokością i długością geograficzną. Jeżeli są już wprowadzone autoryzowane numery telefonów to nie autoryzowany numer telefonu nie otrzyma żadnej informacji. Treść SMS zawiera następujące informacje: long:[długość geograficzna] speed:[prędkość] Bat:[% naładowania baterii] lat:[szerokość gegraficzna] T:[data][czas] oraz link do otwarcia położenia lokalizatora jeżeli telefon to umożliwia, można również uzyskać położenie lokalizatora w komputerze wprowadzając szerokość i długość geograficzną np.: , w np. i otrzymujemy pozycję lokalizatora. Jeżeli nastąpi zanik sygnału GPS to po zadzwonieniu do lokalizatora otrzymamy ostatnią jego pozycję w postaci SMS. 14. Lokalizacja cykliczna Można ustawić cykl czasowy oraz ilość SMS-ów wysyłanych do autoryzowanych użytkowników np.:

6 wysłanie SMS-a do urządzenia fix030s005n[hasło] spowoduje że co 30sek, 5 razy Można ustawić s sekundy, m minuty, h otrzymamy pozycję lokalizatora. godziny, należy ustawić interwał czasowy większy niż 20sek. liczba powtórzeń musi być 3 cyfrowa wartość maksymalna to 255 Można też ustawić nielimitowaną ilość SMS-ów, wysyłając komendę SMS: fix030s***n[hasło] Skasowanie tej funkcji: 15.Sprawdzenie statusu lokalizatora nofix[hasło] Komenda SMS check Power off /charging/charge finish informacja o ładowaniu akumulatora battery 100% stan naładowania akulatora w % GPS : sygnał z satelit OK lub NOGPS GSM Signal:27 poziom sygnału GSM (1-32) 16.Sprawdzenie IMEI lokalizatora Komenda SMS imei[hasło] 17.Zmiana strefy czasowej time[spacja][zone][hasło][spacja][time] przykład time zone dla czasu zimowego time zone dla czasu letniego 18.Zdalne odcięcie obwodu elektrycznego Wyslij SMS stop[hasło] a przekaźnik blokady przerwie obwód elektryczny otrzymamy SMS-a potwierdzającego Stop engine Succed aby włączyć z powrotem przekaźnik blokady wyslij SMS do urządzenia: resume[hasło] otrzymamy SMS-a potwierdzającego Resume engine Succed.

7 19.Reset lokalizatora W przypadku gdy lokalizator się zawiesi można zdalnie go zresetować komendą SMS reset[hasło] 20.Funkcje alarmowe Wszystkie alarmy będą wysyłane do autoryzowanych nr telefonów w trybie SMS-owym, jeżeli status lub alarmy nie będą skasowane będą wysyłane co 3 min, a jeżeli lokalizator pracuje w trybie GPRS to zamiast SMS-y lokalizator wyśle alarmy na stronę internetową. 21.Nasłuch otoczenia Aby przejść w tryb nasłuchu wyślij SMS-a o treści i otrzymujemy zwrotnego SMS-a monitor ok! Przejście z powrotem w tryb lokalizacji wyślij SMS-a o treści i otrzymujemy zwrotnego SMS-tracker ok! monitor[hasło] tracker[hasło] 22.Geo-siatka Możliwość zdefiniowania obszaru po którym można się poruszać, wyjście lokalizatora poza zdefiniowany obszar skutkuje SMS-em o treści stockade! [szerokość i długość geograficzna] do autoryzowanych użytkowników. Ustawienie Geo-siatki: należy odczekać 3-10 min gdy lokalizator nie porusza się, możemy wtedy wysłać SMS-a o treści: stockade[hasło][spacja][szerokość geograficzna],[długość geograficzna];[szerokość geograficzna],[długość geograficzna] Pierwszy parametr to szerokość i długość geograficznej jest koordynatą górnego lewego rogu siatki geograficznej, drugi parametr jest koordynatą szerokości i długości dolnego, prawego rogu siatki geograficznej. Alarm będzie wysyłany jednorazowo po naruszeniu obszaru, aby funkcja ta zadziałała ponownie należy znowu wysłać SMS-a z ponownym ustawieniem. Skasowanie działania Geo-siatki wyślij SMS-a o treści: nostockade[hasło] Potwierdzeniem jest SMS zwrotny stockade! +szer/dług geograf 23.Ostrzeżenie o ruchu Gdy chcemy uchronić jakiś przedmiot przed kradzieżą np. samochód umieszczamy w nim lokalizator, następnie należy odczekać 3-10 min gdy lokalizator nie porusza się i możemy wtedy wysłać SMS -a o treści: move[hasło] i otrzymamy SMS-a z potwierdzeniem move ok! gdy przedmiot ten poruszy się i wyjdzie z promienia ok. 200metrów otrzymamy SMS-a o treści moved! +szer/dług geograficzna do autoryzowanych użytkowników. Skasowanie działania ostrzeżenia o ruchu: wyślij SMS-a o treści nomove[hasło] 24.Monitorowanie prędkości Funkcja ta jest przydatna kiedy chcemy sprawdzić czy kierowca nie przekracza dopuszczalnej prędkości. Uruchomienie tej funkcji: wyślij SMS-a o treści: speed[hasło][spacja] 080 otrzymamy SMS-a zwrotnego o treści speed ok! dopuszczalną prędkością będzie wtedy 80km/h, przekroczenie tej prędkości będzie skutkowało SMS-em do autoryzowanych użytkowników o treści speed+80! +szer/dług geograf skasowanie tej funkcji nospeed[hasło] UWAGA: nie jest zalecane ustawianie prędkości mniejszej niż 30km/h

8 25.Czujnik wstrząsowy Czujnik wstrząsowy jest nieaktywny w ustawieniach początkowych, aby uaktywnić go należy wysłać SMS shock[hasło] otrzymamy odpowiedź shock is activated jeżeli lokalizator zostanie uderzony otrzymamy SMS sensor alarm+geinfo do autoryzowanych użytkowników, skasowanie tej funkcji SMS-em noshock[hasło] 26.Przycisk SOS Naciśnij na 3 sek przycisk SOS w urządzeniu efekt: będą wysyłane SMS-y do autoryzowanych użytkowników z treścią help me! z aktualną pozycją geograficzną, informacja ta będzie wysyłana co 3 minuty, dopóki któryś z autoryzowanych użytkowników nie zadzwoni do lokalizatora. 27.Alarm słabej baterii Jeżeli spadnie pojemność baterii poniżej 15% będziemy otrzymywać SMS-y z treścia low battery +szer/dług geograficzna. Zatrzymanie wysyłania SMS-ów alarmowych nastąpi z chwilą podłączenia lokalizatora d ładowarki. 28.Stan uśpienia lokalizatora W celu zaoszczędzenia baterii, jeżeli lokalizator nie porusza się w ciągu 5 minut wchodzi w stan uśpienia przestaje również wysyłać dane poprzez GPRS. Jeżeli zostanie wyzwolony poprzez ruch, uderzenie, naciśnięcie POWER, SOS lub zadzwonimy do niego wtedy urządzenie zaczyna normalnie pracować. 29.Program do lokalizacji GPS Tracker.net UWAGA Korzystanie z programu jest płatne i wynosi 100zł netto (123zł z Vat) na okres 1-roku Po zalogowaniu do programu wyświetlony zostanie czas na jaki został ustawiony do testów. Aby skorzystać z programu do podglądu lokalizacji, historii trasy poprzez przeglądarkę internetową należy ustawić poprawnie trzy punkty do transmisji GPRS na serwer: - APN (Acess Point Name) komenda SMS APN[hasło][spacja][nazwa APN operatora GSM] przykład APN dla sieci PLUS GSM APN erainternet dla sieci ERA APN internet dla sieci ORANGE APN heyah.pl dla sieci HEYAH APN internet dla sieci PLAY APN mobilking dla sieci MOBILKING otrzymamy odpowiedź -należy ustawić IP i numer portu: wysyłając SMS o treści adminip[hasło][spacja][nr IP][spacja][nr portu] dla tej aplikacji poprawna komenda to: adminip otrzymamy odpowiedź -następnie należy ustawić lokalizator w tryb GPRS wysyłając SMS GPRS[hasło] APN OK adminip OK możemy teraz wejść na stronę zalecana przeglądarka internetowa Internet Explorer. Teraz możemy się zarejestrować podając wymyśloną przez nas nazwę użytkownika hasło do logowania oraz IMEI lokalizatora.

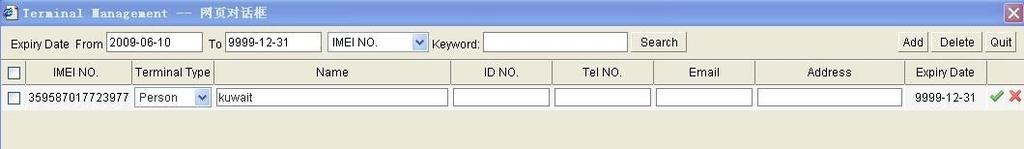

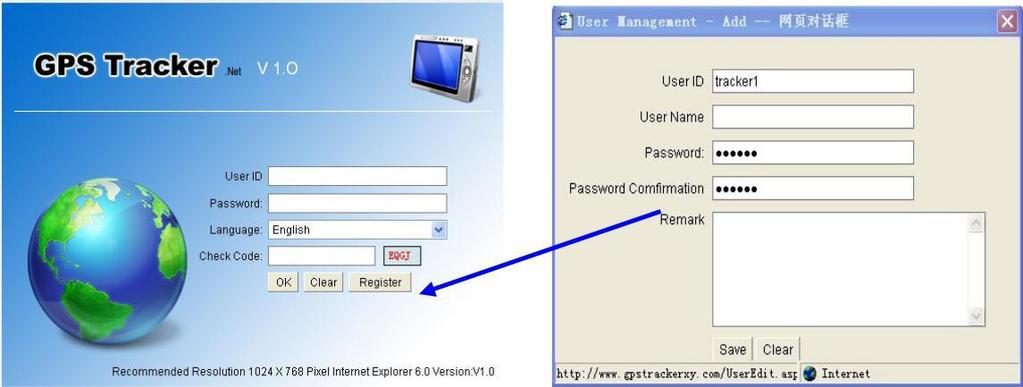

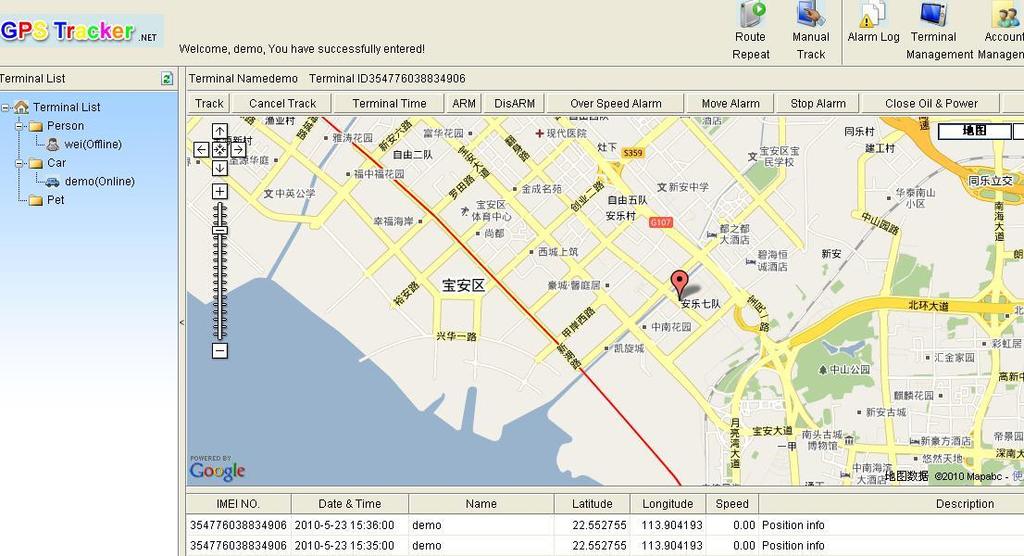

9 Pokażą się następujące okna do logowania: Następnie w zakładce Terminal Management należy przyporządkować lokalizator do grupy wpisując IMEI, typ grupy Person (osobisty), car (samochód) pet (zwierzę) oraz nazwę. Teraz po kliknięciu na nazwę użytkownika możemy zmieniać on-line częstość wysyłania danych na serwer -naciskając okienko Track, sprawdzać alarmy, zatrzymać transmisję GPRS -naciskając okienko Resume SMS mode (powrót do transmisji GPRS poprzez wysłanie SMS GPRS[hasło] Przeglądanie historii trasy poprzez naciśnięcie okienka Route Repeat

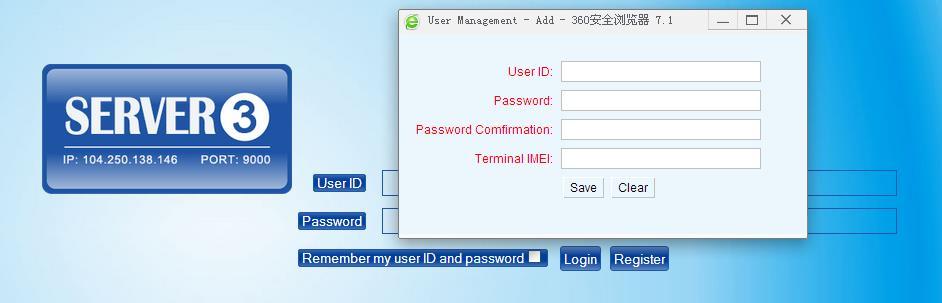

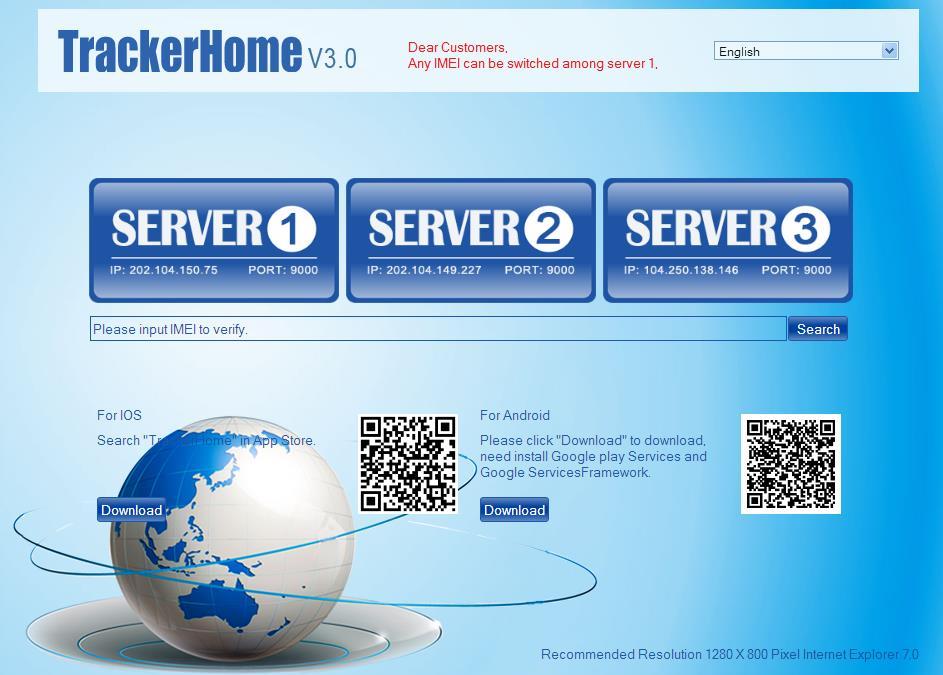

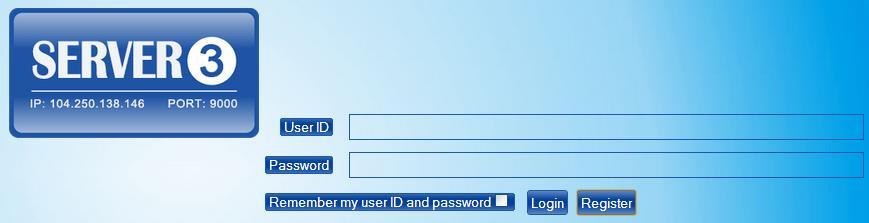

10 Obsługa przez platformę WWW oraz aplikację Zarejestruj się na Zarejestruj konto. Wybierz odpowiedni serwer do zalogowania. Sprawdź swój kod IMEI z urządzenia. Kliknij Zarejestruj Login Wpisz nową nazwę użytkownika oraz hasło, następnie kliknij Login.

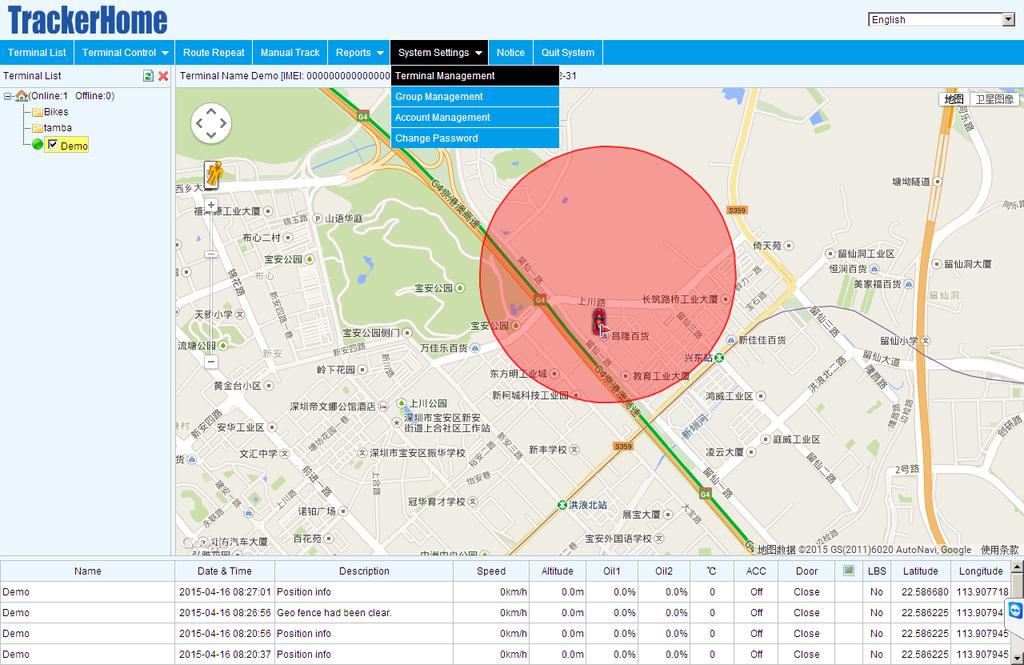

11 Dodaj swój terminal. Dodaj terminal Dodaj terminal Wpisz kod IMEI Nazwa urządzenia Lokalizacja Zapisz Zarejestrowane urządzenie w trybie offline zaznaczone jest na szaro Skonfiguruj swój tracker w platformie internetowej, aby śledzić online. Krok 1: ustaw APN, patrz Krok 2: ustaw nazwę użytkownika GPRS i hasło, patrz Krok 3: ustaw IP i port, użyj odpowiedniego adresu IP i portu wybranego serwera, patrz Krok 4: przełącz na tryb GPRS, patrz Zarejestrowane urządzenie po około minucie po pomyślnym połączeniu GPS powinno zapalić się na kolor zielony.

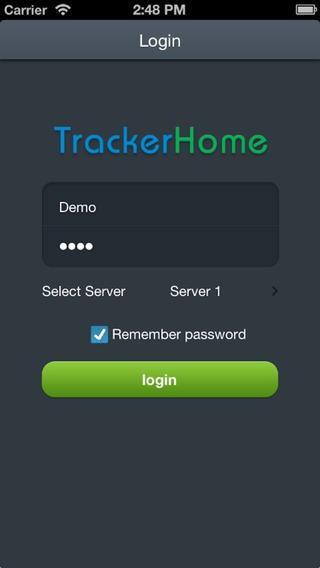

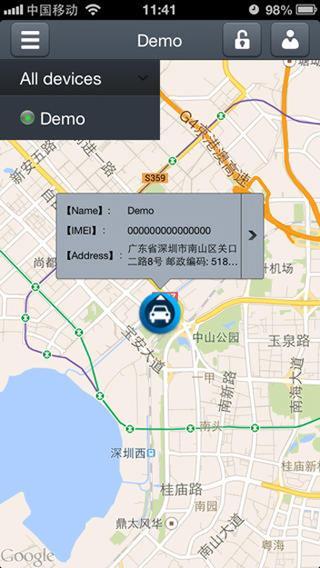

12 Jeśli tracker jest zawsze w trybie offline (szary kolor), upewnij się, że karta SIM subskrybuje usługę GPRS i masz środki na surfowanie po Internecie, możesz użyć telefonu, aby przetestować kartę SIM, aby móc korzystać z Internetu. Proszę sprawdzić APN, nazwę użytkownika, hasło, adres IP, ustawienia portu są poprawne, patrz Mobilna aplikacja ios & Android Pobierz i zainstaluj oprogramowanie mobilne. Zgodnie z typem telefonu pobierz i zainstaluj aplikację mobilną pod stroną główną na internetowej platformie śledzenia Zaloguj się do aplikacji. 1. Wypełnij pola. 2. Wybierz odpowiedni serwer. 3. Kliknij Zaloguj. 4.Kliknij All devices by widzieć wszystkie urządzenie online. Życzymy dużo zadowolenia korzystając z pracy na tym lokalizatorze. Utylizacja produktu Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

13 Przedstawiony symbol oznacza, że zużytych produktów elektrycznych i elektronicznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy oddać je do punktu wtórnego przetwarzania odpadów. Takie postępowanie pomoże chronić zasoby naturalne i zapewni ponowne wprowadzenie produktów do obiegu, chroniąc zdrowie człowieka i środowisko. W celu uzyskania informacji dotyczących recyklingu należy skontaktować się z odpowiednią lokalną instytucją lub sprzedawcą. Jeżeli masz problemy z montażem, instalację lokalizatora zleć wykwalifikowanej osobie. Montaż urządzenia powinien być dokonany przez kompetentną osobę. Dodatkowe uwagi Zalecane jest, aby instalację i konserwację terminala GPS wykonał wykwalifikowany specjalista. Jeśli użytkownik zamontuje / zdemontuje lub naprawi terminal bez pozwolenia, nie ponosimy odpowiedzialności za jakiekolwiek straty tym spowodowane. Proszę utrzymywać terminal w stanie suchym. W przypadku zamoczenia lub wyciekania wody, skontaktuj się ze specjalistą. Gdy samochód znajduje się w budynkach, jaskini, tunelu lub bardzo blisko wysokich budynków, sygnał GPS / GSM może nie działać dobrze i system może przestać działać w tym momencie. W przypadku innych nietypowych sytuacji skontaktuj się z lokalnym przedstawicielem. Deklarację zgodności można pobrać na stronie Designed in Poland. Made in P.R.C. Importer: Big5 Krzysztof Czurczak ul. Wysockiego 41/ Częstochowa NIP:
