Dane o produkcie i instalacji. Spis treści. Ten moduł będzie działał tylko z urządzeniem z zainstalowanym programem lub późniejszym.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Dane o produkcie i instalacji. Spis treści. Ten moduł będzie działał tylko z urządzeniem z zainstalowanym programem 20120906 lub późniejszym."

Transkrypt

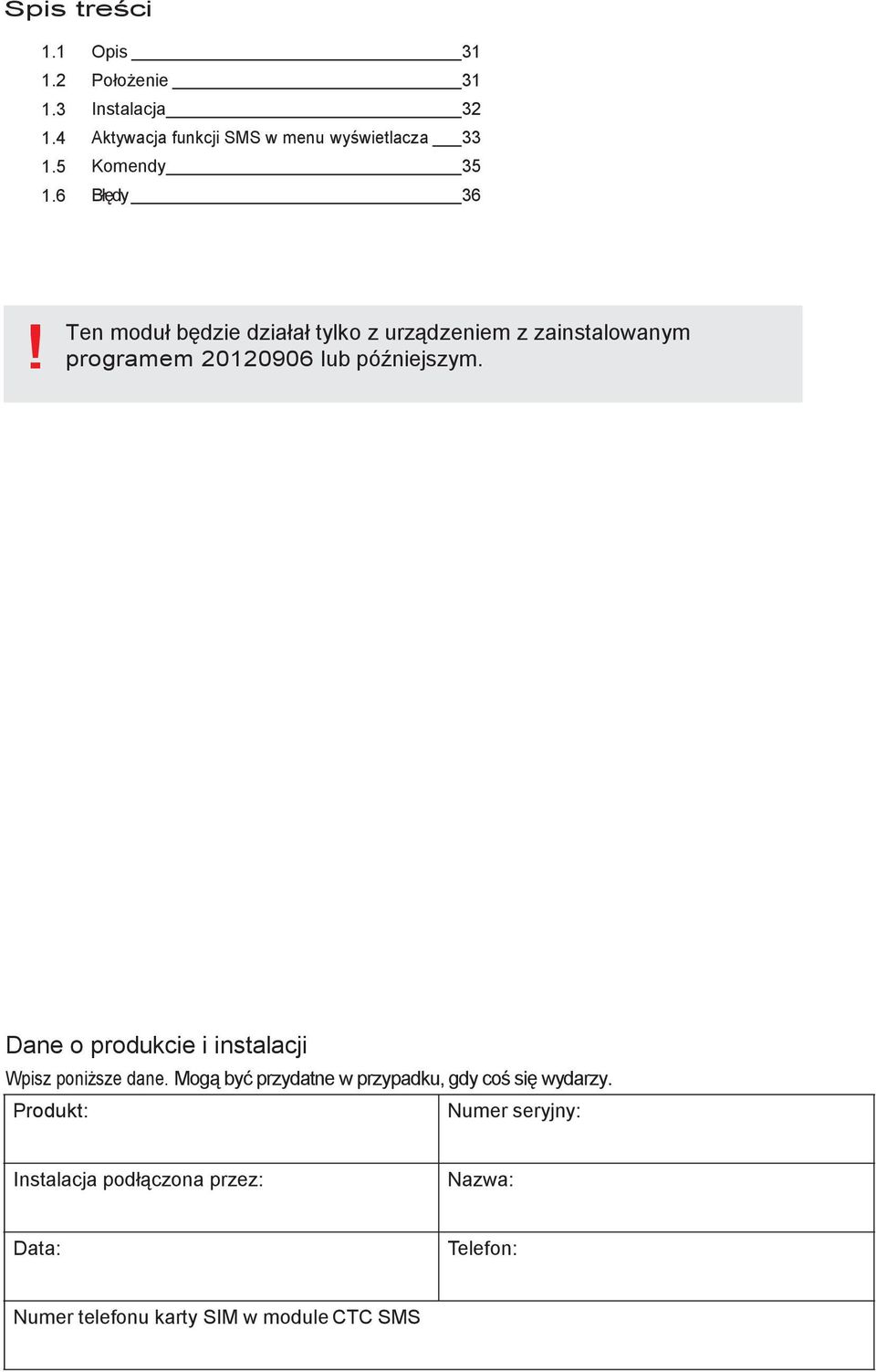

1 Spis treści Opis 31 Położenie 31 Instalacja 32 Aktywacja funkcji SMS w menu wyświetlacza 33 Komendy 35 Błędy 36! Ten moduł będzie działał tylko z urządzeniem z zainstalowanym programem lub późniejszym. Dane o produkcie i instalacji Wpisz poniższe dane. Mogą być przydatne w przypadku, gdy coś się wydarzy. anything Produkt: should happen. Numer seryjny: Instalacja podłączona przez: Nazwa: Data: Telefon: Numer telefonu karty SIM w module CTC SMS

2 1.1 Opis 1.2 Położenie Moduł CTC SMS może być używany do zmiany temperatury wewnętrznej, kasowania alarmów oraz odczytu temperatur przez SMS. Do wysyłania i otrzymywania wiadomości SMS wymagana jest karta SIM, która nie jest dołączona do modułu. Instrukcja bezpieczeństwa Instalacja może być wykonana przez niewykwalifikowaną osobę, z uwagi na fakt, że nie ma kontaktu z wysokim napięciem. CTC SMS powinien zostać zamocowany w miejscu gdzie jest dobry sygnał GSM. Użyj swojego telefonu komórkowego do sprawdzenia poziomu sygnału. Upewnij się, że nie uszkodziłeś żadnych przewodów podczas instalacji. Moduł CTC SMS może być zamocowany do wewnętrznej strony przedniej pokrywy pompy ciepła, pod wyświetlaczem za pomocą dostarczonych śrubek. Komponenty 1. Antena 2. Zasilacz 3. Cat5E-RJ45 kabel, 2.0 m 4. CTC SMS 5. 2 śrubki, 3.5x13! Wyłącz zasilanie główne pompy ciepła przed montażem modułu CTC SMS.

3 Czujnik pokojowy. By była możliwość podnoszenia i obniżania temperatury przez SMS musi być zainstalowany czujnik pokojowy i wybrany w systemie sterującym; patrz menu: Zaawansowane/Definicje system/obieg grzewczy x/ Czujnik pokojowy - TAK Karta SIM Do wysyłania i otrzymywania wiadomości SMS konieczna jest instalacja karty SIM w module GSM. Karta SIM nie jest dostarczana z modułem. Karta SIM musi być ustawiona do pracy bez kodu PIN. Jeśli karta SIM zabezpieczona jest kodem PIN można go usunąć używając telefonu komórkowego lub w serwisie. Karta SIM jest wsuwana w otwór z boku modułu GSM (2). Otwiera się go poprzez wciśnięcie długopisem przycisku obok otworu karty.! Gdy używasz przedpłaconej karty SIM, nie zapomnij zasilać jej, by nie została wyłączona. 1.3 Instalacja 1. Przykręć dołączoną antenę (1) z boku modułu CTC SMS. 2. Zainstaluj kartę SIM (2). 3. Przymocuj moduł CTC SMS za pomocą dołączonych śrubek (6). 4. Wyjmij kabel RJ45 z wyświetlacza (3), podłącz go do modułu CTC SMS (4). 5. Podłącz dołączonym kablem Cat5E-RJ m CTC SMS (5) i wyświetlacz. (3). Wyświetlacz CTC SMS 1. Reset 2. Włącznik/błąd zielona/czerwona 3. Komunikacja zielona/czerwona 4. Komunikacja GSM bursztynowa

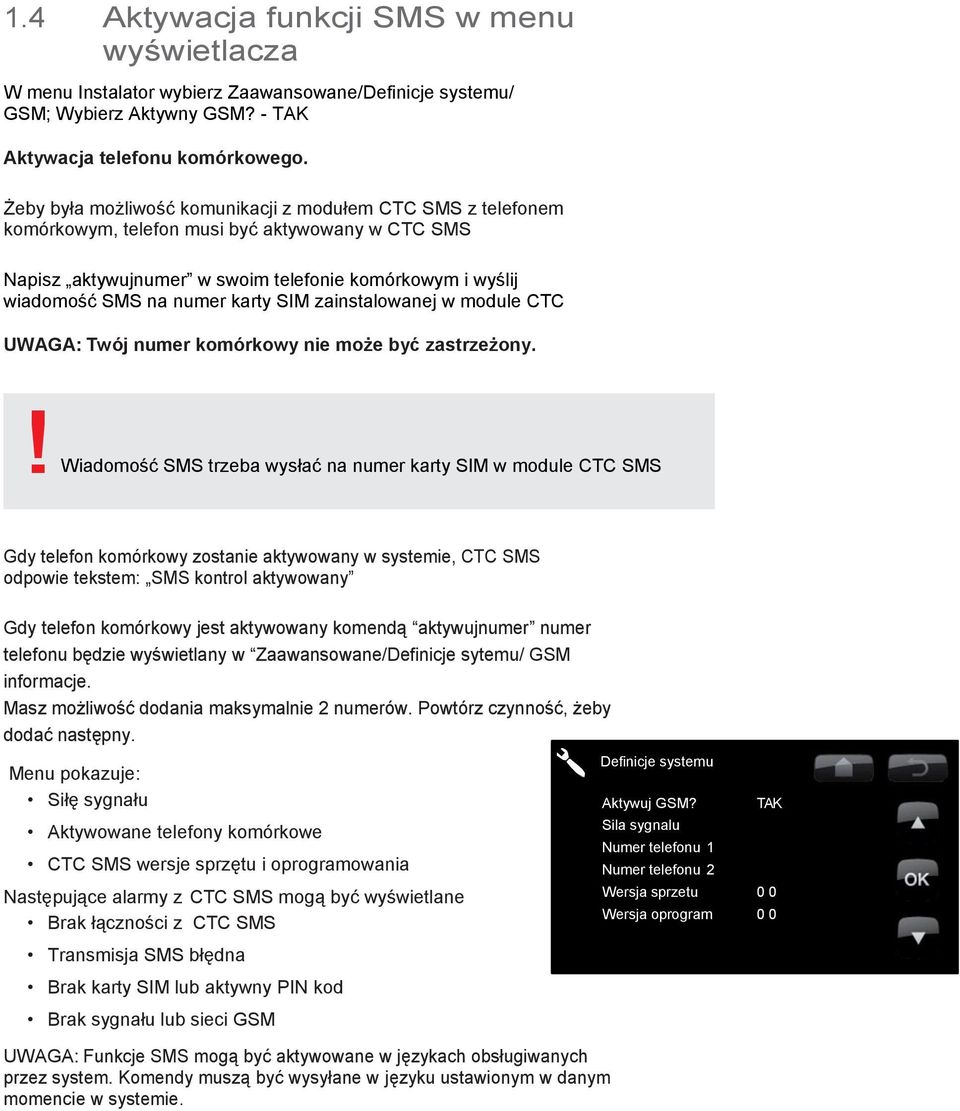

4 1.4 Aktywacja funkcji SMS w menu wyświetlacza W menu Instalator wybierz Zaawansowane/Definicje systemu/ GSM; Wybierz Aktywny GSM? - TAK Aktywacja telefonu komórkowego. Żeby była możliwość komunikacji z modułem CTC SMS z telefonem komórkowym, telefon musi być aktywowany w CTC SMS Napisz aktywujnumer w swoim telefonie komórkowym i wyślij wiadomość SMS na numer karty SIM zainstalowanej w module CTC SMS UWAGA: Twój numer komórkowy nie może być zastrzeżony.! Wiadomość SMS trzeba wysłać na numer karty SIM w module CTC SMS Gdy telefon komórkowy zostanie aktywowany w systemie, CTC SMS odpowie tekstem: SMS kontrol aktywowany sm Gdy telefon komórkowy jest aktywowany komendą aktywujnumer numer telefonu będzie wyświetlany w Zaawansowane/Definicje sytemu/ GSM informacje. Masz możliwość dodania maksymalnie 2 numerów. Powtórz czynność, żeby dodać następny. Menu pokazuje: Siłę sygnału Aktywowane telefony komórkowe CTC SMS wersje sprzętu i oprogramowania Następujące alarmy z CTC SMS mogą być wyświetlane Brak łączności z CTC SMS Transmisja SMS błędna Brak karty SIM lub aktywny PIN kod Brak sygnału lub sieci GSM UWAGA: Funkcje SMS mogą być aktywowane w językach obsługiwanych przez system. Komendy muszą być wysyłane w języku ustawionym w danym momencie w systemie. Definicje systemu Aktywuj GSM? Sila sygnalu Numer telefonu 1 Numer telefonu 2 TAK Wersja sprzetu 0 0 Wersja oprogram 0 0

5 Deaktywowanie telefonu komórkowego. Gdy wyślesz wiadomość tekstową deaktywujnumer z aktywnego numeru komórkowego, zostanie on odłączony. CTC SMS odpowie tekstem: SMS control deaktywowany. Alarm pompy ciepła Gdy wystąpi alarm w pompie ciepła, zostanie wysłany SMS do telefonów aktywowanych w systemie. Alarm może być skasowany poprzez komendę alarmkasuj. CTC SMS odeśle informację, czy udało się wykasować alarm alarm skasowan lub Nie mozna skasowac alarmu. Jeśli błąd będzie występował ciągle, SMS będzie wysyłany co 24 godziny. Alarm braku zasilania W przypadku braku zasilania, CTC SMS wyśle wiadomość brak pradu w syst grz. Gdy zasilanie zostanie przywrócone, system wyśle wiadomość przywrocenie pradu. Zmiana temperatury pokojowej, obieg 1 Temperatura pokojowa może zostać zmieniona komendą obieg1:xx Aby zmienić temperaturę w sytemie grzewczym 1 na 22 C, należy wysłać: tekst:: obieg1:22 UWAGA: Nie używać spacji pomiędzy : i temperaturą, oraz małe litery. CTC SMS odpowie "Obieg 1 ustawiona temperatura: 22. Zmiana temperatury pokojowej, obieg 2 Temperatura pokojowa może zostać zmieniona komendą obieg2:xx Aby zmienić temperaturę w sytemie grzewczym 2 na 20 C, należy wysłać: tekst: obieg2:20 UWAGA: Nie używać spacji pomiędzy : i temperaturą, oraz małe litery. CTC SMS odpowie "Obieg 2 ustawiona temperatura: 20. Aktualne dane. Aby otrzymać aktualne parametry z system CTC SMS należy wysłać komendę: info System odpowie wiadomością: Temperatury: Zewnetrz XX Obieg1: XX Zadana XX Obieg 2 XX Zadana XX Alarmy: Aktywne alarmy lub "Brak". Do wyświetlenia aktywnych alarmów należy użyc komendy alarm. CTC SMS odpowie listą aktywnych alarmów

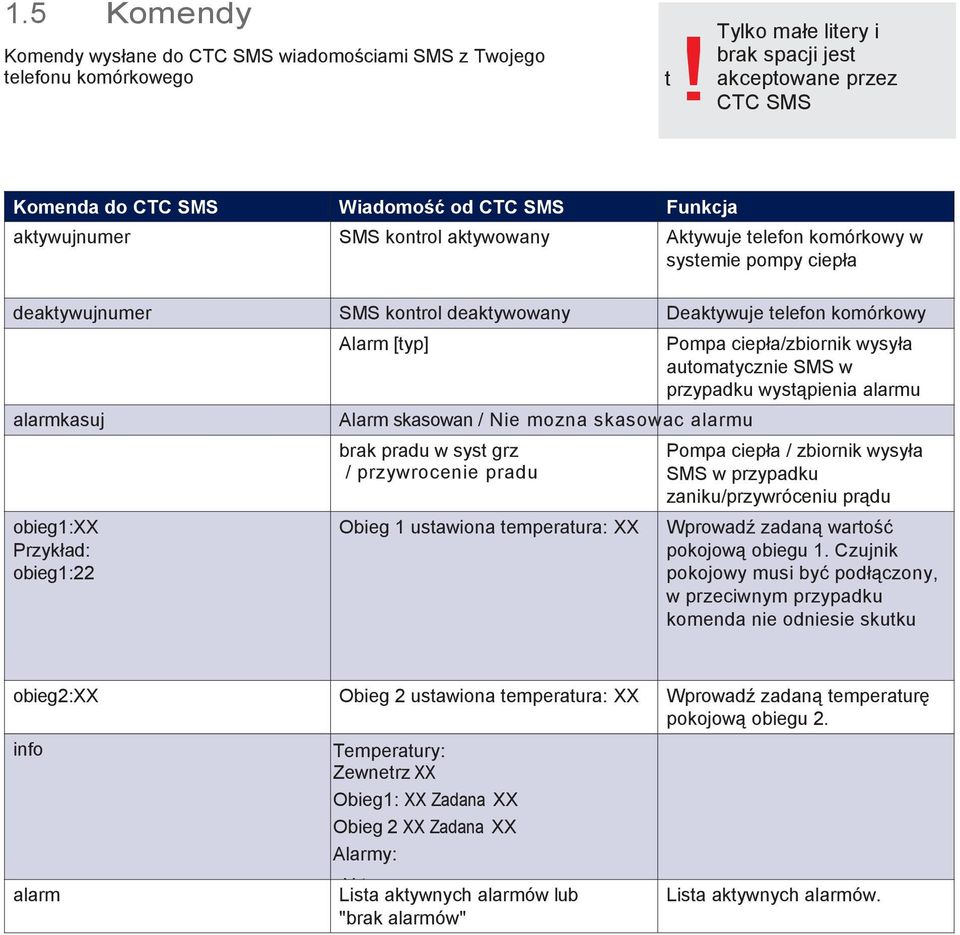

6 1.5 Komendy Komendy wysłane do CTC SMS wiadomościami SMS z Twojego telefonu komórkowego t! Tylko małe litery i brak spacji jest akceptowane przez CTC SMS Komenda do CTC SMS Wiadomość od CTC SMS Funkcja aktywujnumer SMS kontrol aktywowany Aktywuje telefon komórkowy w systemie pompy ciepła deaktywujnumer SMS kontrol deaktywowany Deaktywuje telefon komórkowy alarmkasuj obieg1:xx Przykład: obieg1:22 Alarm [typ] Alarm skasowan / Nie mozna skasowac alarmu brak pradu w syst grz / przywrocenie pradu Obieg 1 ustawiona temperatura: XX Pompa ciepła/zbiornik wysyła automatycznie SMS w przypadku wystąpienia alarmu Pompa ciepła / zbiornik wysyła SMS w przypadku zaniku/przywróceniu prądu Wprowadź zadaną wartość pokojową obiegu 1. Czujnik pokojowy musi być podłączony, w przeciwnym przypadku komenda nie odniesie skutku obieg2:xx Obieg 2 ustawiona temperatura: XX Wprowadź zadaną temperaturę pokojową obiegu 2. info alarm Temperatury: Zewnetrz XX Obieg1: XX Zadana XX Obieg 2 XX Zadana XX Alarmy: Aktywne Lista aktywnych alarmów lub alarmy "brak alarmów" lub "Brak" Lista aktywnych alarmów.

7 1.6 Błędy Błędy powodują opóźnienia w działaniu systemu. Odczekaj parę minut po zmianie, żeby zaobserwować rezultat. Błąd Diody indykatora nie aktywna na modemie GSM. Diody Włącznik/błąd i komunikacja świecą się na czerwono w CTC SMS Diody Włącznik/błąd i komunikacja świecą się na zielono i czerwono w CTC SMS Wyświetlacz pokazuje alarm: GSM Terminal nie odpowiada Wyświetlacz pokazuje alarm: Transmisja SMS bledna Wyświetlacz pokazuje alarm: Brak karty SIM Wyświetlacz pokazuje błąd: Brak sygnału lub sieci GSM informuje o niskim poziomie sygnału GSM informuje o braku numeru Rozwiązanie Sprawdź, czy moduł CTC SMS jest podłączony do prądu. Sprawdź, czy została włożona karta SIM do modułu CTC SMS i czy jest zamknięta pokrywka. Pokrywka jest sygnalizowana bursztynowym kolorem Komunikacja GSM świecąc się 2 razy w ciągu kilku sekund. Należy również sprawdzić siłę sygnału na wyświetlaczu pompy ciepła. CTC SMS uruchamia się. Zaczekaj aż diody zaczną świecić się na zielono. Jeśli nie nastąpi w ciągu 5 minut, zrestartuj CTC SMS przez wyłączenie na kilka sekund i ponowne włączenie. Sprawdź, czy przewód RJ45 jest prawidłowo umiejscowiony pomiędzy wyświetlaczem i CTC SMS oraz CTC SMS i pompą ciepła. Sprawdź, czy CTC SMS jest włączony. Sprawdź, czy karta SIM jest aktywna i naładowana w przypadku kart przedpłaconych. Sprawdź, czy karta SIM jest prawidłowo osadzona. Sprawdź, czy karta może być używana bez podawania kodu PIN Sprawdź, czy antena jest prawidłowo przykręcona do modułu CTC SMS. Sprawdź dostępność sieci przy użyciu Twojego telefonu. W razie potrzeby umieść moduł GSM w innym miejscu. Sprawdź siłę sygnału przy użyciu Twojego telefonu. W razie potrzeby umieść moduł GSM w innym miejscu.. Aktywuj telefon komórkowy Brak odpowiedzi od CTC SMS Sprawdź, czy telefon komórkowy jest skonfigurowany do otrzymywania SMS. Sprawdź, czy karta SIM jest aktywna i naładowana w przypadku kart przedpłaconych
