1 GPS Guardian SPY Instrukcja obsługi

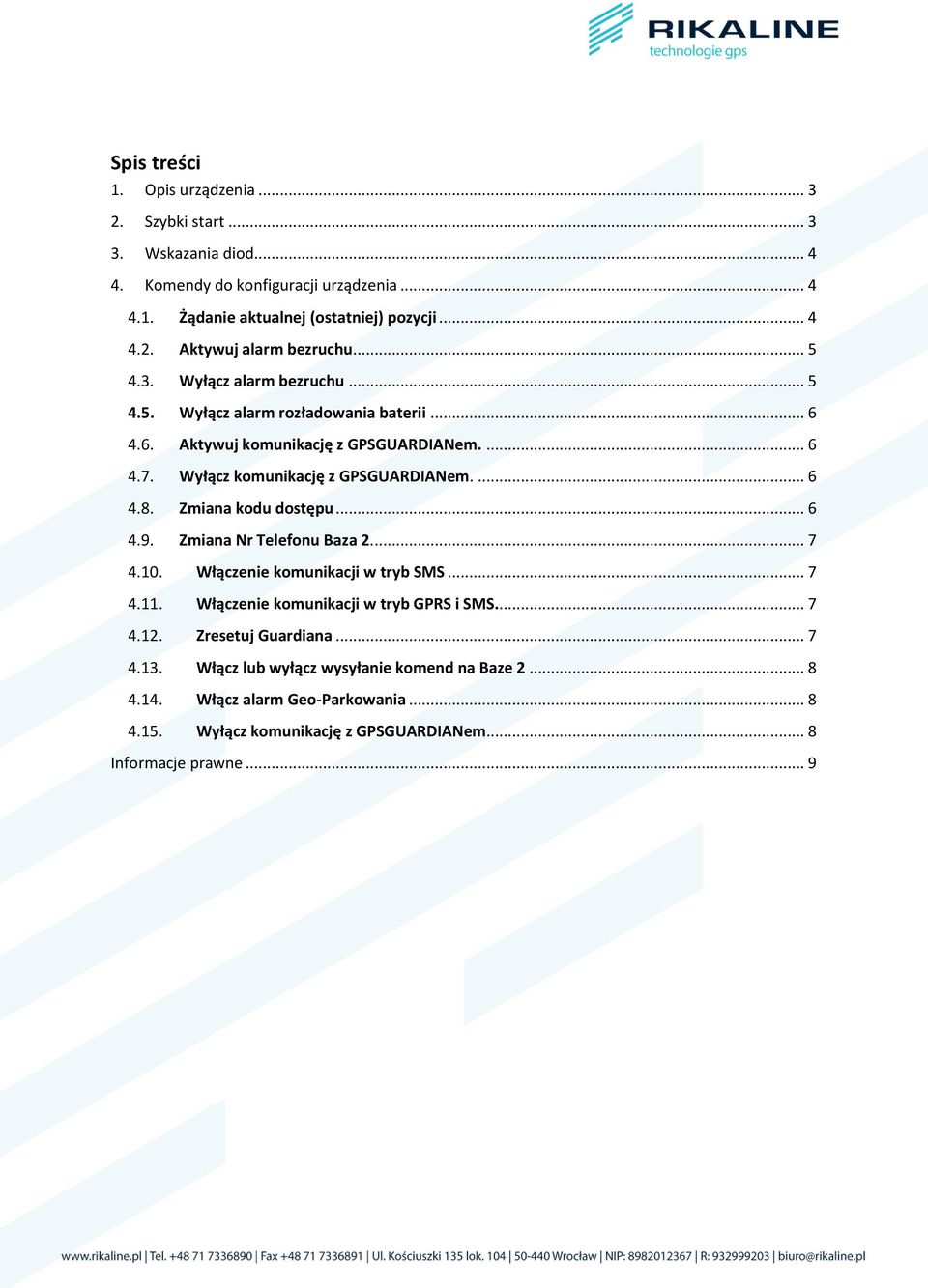

2 Spis treści 1. Opis urządzenia Szybki start Wskazania diod Komendy do konfiguracji urządzenia Żądanie aktualnej (ostatniej) pozycji Aktywuj alarm bezruchu Wyłącz alarm bezruchu Wyłącz alarm rozładowania baterii Aktywuj komunikację z GPSGUARDIANem Wyłącz komunikację z GPSGUARDIANem Zmiana kodu dostępu Zmiana Nr Telefonu Baza Włączenie komunikacji w tryb SMS Włączenie komunikacji w tryb GPRS i SMS Zresetuj Guardiana Włącz lub wyłącz wysyłanie komend na Baze Włącz alarm Geo-Parkowania Wyłącz komunikację z GPSGUARDIANem... 8 Informacje prawne... 9

Zmiana kodu dostępu... 6 4.9. Zmiana Nr Telefonu Baza 2.... 7 4.10. Włączenie komunikacji w tryb SMS... 7 4.11. Włączenie komunikacji w tryb GPRS i SMS... 7 4.12. Zresetuj Guardiana.

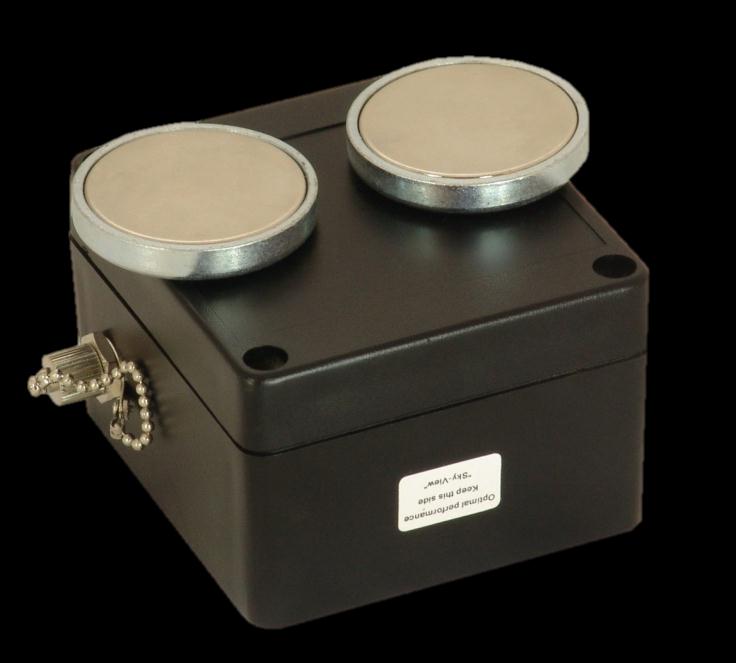

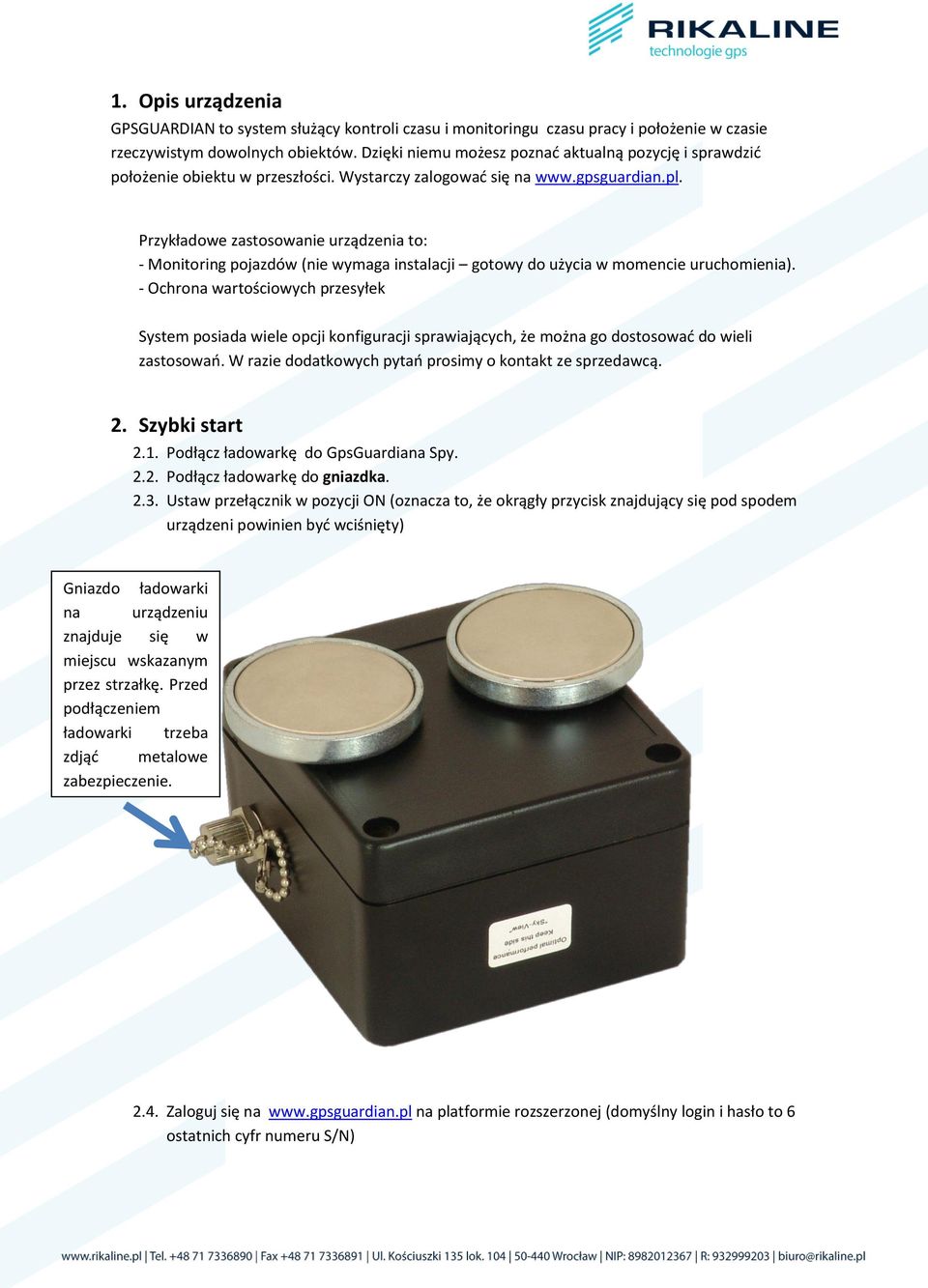

3 1. Opis urządzenia GPSGUARDIAN to system służący kontroli czasu i monitoringu czasu pracy i położenie w czasie rzeczywistym dowolnych obiektów. Dzięki niemu możesz poznad aktualną pozycję i sprawdzid położenie obiektu w przeszłości. Wystarczy zalogowad się na Przykładowe zastosowanie urządzenia to: - Monitoring pojazdów (nie wymaga instalacji gotowy do użycia w momencie uruchomienia). - Ochrona wartościowych przesyłek System posiada wiele opcji konfiguracji sprawiających, że można go dostosowad do wieli zastosowao. W razie dodatkowych pytao prosimy o kontakt ze sprzedawcą. 2. Szybki start 2.1. Podłącz ładowarkę do GpsGuardiana Spy Podłącz ładowarkę do gniazdka Ustaw przełącznik w pozycji ON (oznacza to, że okrągły przycisk znajdujący się pod spodem urządzeni powinien byd wciśnięty) Gniazdo ładowarki na urządzeniu znajduje się w miejscu wskazanym przez strzałkę. Przed podłączeniem ładowarki trzeba zdjąd metalowe zabezpieczenie Zaloguj się na na platformie rozszerzonej (domyślny login i hasło to 6 ostatnich cyfr numeru S/N)

Przykładowe zastosowanie urządzenia to: - Monitoring pojazdów (nie wymaga instalacji gotowy do użycia w momencie uruchomienia).

3. Wskazania diod Jeśli podłączysz ładowarkę najpierw do gniazdka, a nie do urządzenia, ładowanie się nie rozpocznie i dioda na ładowarce będzie świecid się na zielono.

4 3. Wskazania diod Jeśli podłączysz ładowarkę najpierw do gniazdka, a nie do urządzenia, ładowanie się nie rozpocznie i dioda na ładowarce będzie świecid się na zielono. Przy prawidłowym podłączeniu dioda na ładowarce początkowo świeci się na czerwono. Ładowanie zakooczy się, gdy dioda zmieni kolor z czerwonej na zieloną. 4. Komendy do konfiguracji urządzenia Urządzenie można samodzielnie konfigurowad komendami SMS z dowolnego telefonu. Komendy SMS wysyłamy bezpośrednio na nr karty SIM otrzymanej wraz z urządzeniem. Konieczna jest znajomośd kodu dostępu. Domyślny kod to: Komendy generują potwierdzenia wysyłane na nr Baza Żądanie aktualnej (ostatniej) pozycji Komenda umożliwia uzyskanie ostatniej znanej pozycji na żądanie. 05*827,<kod dostępu>,11,0 11,0 Informacja o położeniu zostanie przekazana do serwera WWW (tryb SMS+GPRS) i nr Baza 3 w postaci SMSa. Komunikat na Bazie 3 05*850,000,PT35,A, ,N, ,E,000.1,003.4, 01.0,11:55: ,2.31,99 Treśd SMSa z informacją o położeniu: 05*850,000,PT35,A, ,N, ,E,000.1,003.4,01.0,11:55: ,2.31,99 Kody aktywacji: 850 na żądanie 827 aktywowany alarmem Szerokośd geograficzn a Długośd geograficzna Czas i data lokalizacji

Komendy do konfiguracji urządzenia Urządzenie można samodzielnie konfigurowad komendami SMS z dowolnego telefonu. Komendy SMS wysyłamy bezpośrednio na nr karty SIM otrzymanej wraz z urządzeniem.

5 Otrzymywanie czytelnych komunikatów o położeniu jest możliwe po przełączeniu urządzenia w tryb opisany w punkcie Błąd! Nie można odnaleźd źródła odwołania Aktywuj alarm bezruchu Alarm bezruchu uruchamiany jest w momencie, gdy urządzenie nie porusza się przez dłużej niż 1 minutę. 05*827,<kod dostępu>,23,0 23,0 STOP MOTION ENABLE CONFIRM Urządzenie wyda krótki sygnał (alarm zostanie aktywowany), jeśli nie będzie ono poruszane dłużej niż przez 1 minutę. Przykładowe zastosowanie: ochrona pracowników na budowie, ochrona osób chorych (jeśli dana osoba nie będzie się poruszad istnieje prawdopodobieostwo, że mogła ulec wypadkowi itp.) Wyłącz alarm bezruchu Komenda wyłącza alarm bezruchu. 05*827,<kod dostępu>,22,0 22,0 STOP MOTION DISABLE CONFIRM 4.4. Aktywuj alarm rozładowania baterii Komenda włącza alarm o rozładowaniu baterii. Alarm aktywowany jest, gdy poziom naładowania baterii osiągnie poziom 20%. 05*827,<kod dostępu>,32,1,0 Alarm 05*827,32,1,0 LOW BATTERY WARNING ENABLED CONFIRM Low Battery Voltage

05*827,<kod dostępu>,23,0 23,0 STOP MOTION ENABLE CONFIRM Urządzenie wyda krótki sygnał (alarm zostanie aktywowany), jeśli nie będzie ono poruszane dłużej niż przez 1 minutę.

4.5. Wyłącz alarm rozładowania baterii Komenda wyłącza alarm o rozładowaniu baterii. 05*827,<kod dostępu>,32,0,0 05*827,32,0,0 LOW BATTERY WARNING DISABLED CONFIRM 4.6.

6 4.5. Wyłącz alarm rozładowania baterii Komenda wyłącza alarm o rozładowaniu baterii. 05*827,<kod dostępu>,32,0,0 05*827,32,0,0 LOW BATTERY WARNING DISABLED CONFIRM 4.6. Aktywuj komunikację z GPSGUARDIANem. Domyślnie GUARDIAN jest aktywny. Po użyciu komendy 90 (punkt 4.7) GUARDIAN wyłącza moduł GPS i przestaje reagowad na kody sterujące. Ponowna aktywacja jest możliwa dzięki tej komendzie. Od momentu jej otrzymania GUARDIAN ponownie będzie reagował na komendy sterujące. 05*827, <kod dostępu>,91,0 91, Wyłącz komunikację z GPSGUARDIANem. Komenda wyłącza komunikację z urządzeniem i pozostawia włączony moduł GSM. Ponowna aktywacja możliwa jest po wysyłaniu komendy 91 (punkt 4.6). 05*827, <kod dostępu>,90,0 90, Zmiana kodu dostępu Kod dostępu umożliwia wysyłanie komend opisanych w punkcie 4 z dowolnego nr telefonu (Kod musi się składad z dokładnie 10 znaków.) 05*827, <kod dostępu>,a1, <nowy kod dostępu>,0 A1,Ab a,0 SECURITY ID CODE CHANGED

Ponowna aktywacja jest możliwa dzięki tej komendzie. Od momentu jej otrzymania GUARDIAN ponownie będzie reagował na komendy sterujące. 05*827, <kod dostępu>,91,0 91,0 4.7. Wyłącz komunikację z GPSGUARDIANem.

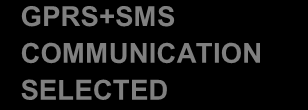

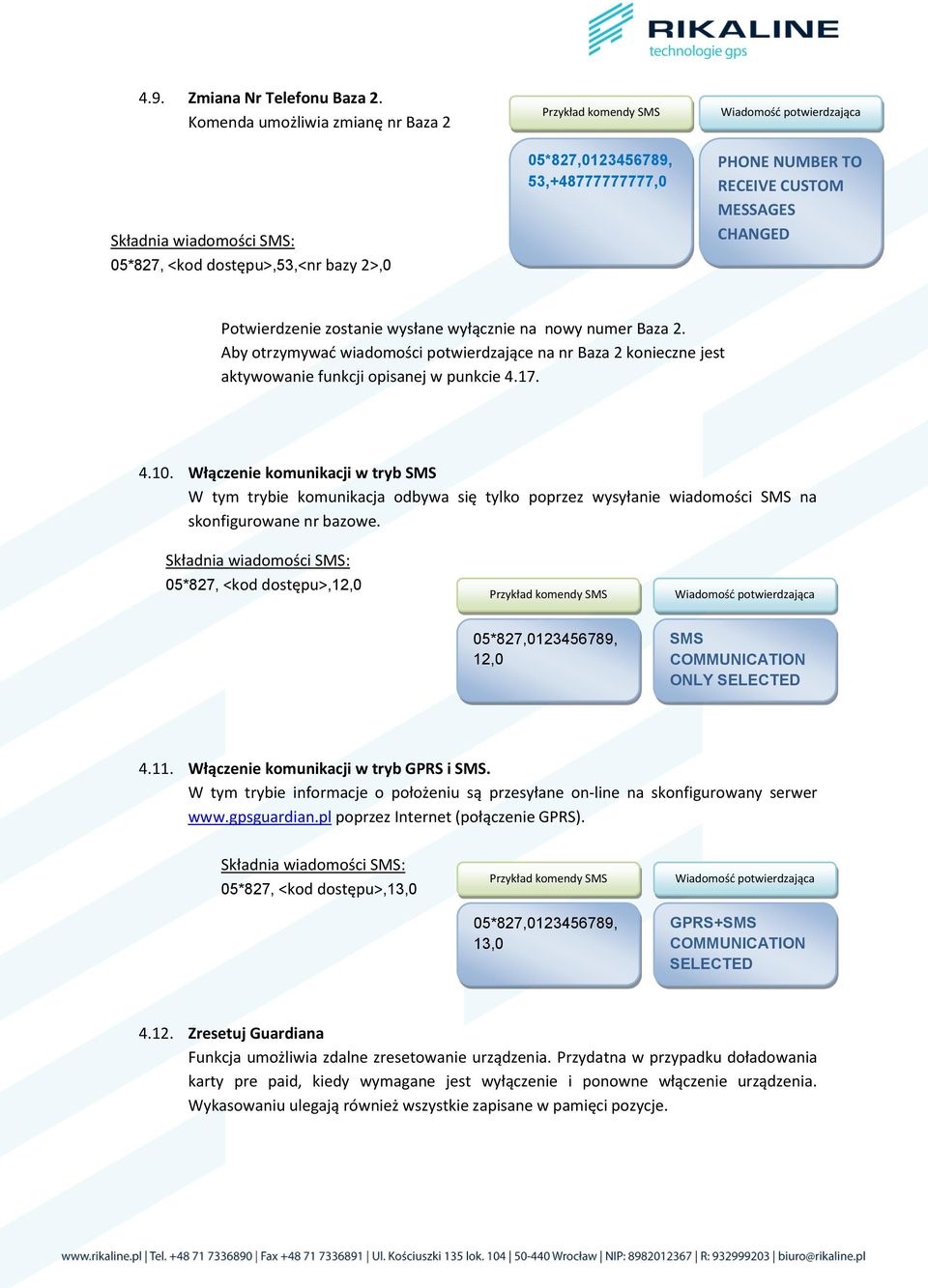

7 4.9. Zmiana Nr Telefonu Baza 2. Komenda umożliwia zmianę nr Baza 2 05*827, <kod dostępu>,53,<nr bazy 2>,0 53, ,0 PHONE NUMBER TO RECEIVE CUSTOM MESSAGES CHANGED Potwierdzenie zostanie wysłane wyłącznie na nowy numer Baza 2. Aby otrzymywad wiadomości potwierdzające na nr Baza 2 konieczne jest aktywowanie funkcji opisanej w punkcie Włączenie komunikacji w tryb SMS W tym trybie komunikacja odbywa się tylko poprzez wysyłanie wiadomości SMS na skonfigurowane nr bazowe. 05*827, <kod dostępu>,12,0 12,0 SMS COMMUNICATION ONLY SELECTED Włączenie komunikacji w tryb GPRS i SMS. W tym trybie informacje o położeniu są przesyłane on-line na skonfigurowany serwer poprzez Internet (połączenie GPRS). 05*827, <kod dostępu>,13,0 13,0 GPRS+SMS COMMUNICATION SELECTED Zresetuj Guardiana Funkcja umożliwia zdalne zresetowanie urządzenia. Przydatna w przypadku doładowania karty pre paid, kiedy wymagane jest wyłączenie i ponowne włączenie urządzenia. Wykasowaniu ulegają również wszystkie zapisane w pamięci pozycje.

2. Aby otrzymywad wiadomości potwierdzające na nr Baza 2 konieczne jest aktywowanie funkcji opisanej w punkcie 4.17. 4.10.

05*827, <kod dostępu>,31,0 31,0 MEMORY LOCATIONS ERASED 4.13. Włącz lub wyłącz wysyłanie komend na Baze 2 05*827, <kod dostępu>,55,x,0 x=1, włącz komendy x=0, wyłącz komendy 55,1,0 4.14.

8 05*827, <kod dostępu>,31,0 31,0 MEMORY LOCATIONS ERASED Włącz lub wyłącz wysyłanie komend na Baze 2 05*827, <kod dostępu>,55,x,0 x=1, włącz komendy x=0, wyłącz komendy 55,1, Włącz alarm Geo-Parkowania Aktywuje alarm GEO-Parkowania. 05*827, <kod dostępu>,21,0 21, Wyłącz komunikację z GPSGUARDIANem. Deaktywuje alarm GEO-Parkowania. 05*827, <kod dostępu>,20,0 20,0

x=0, wyłącz komendy 55,1,0 4.14. Włącz alarm Geo-Parkowania Aktywuje alarm GEO-Parkowania.

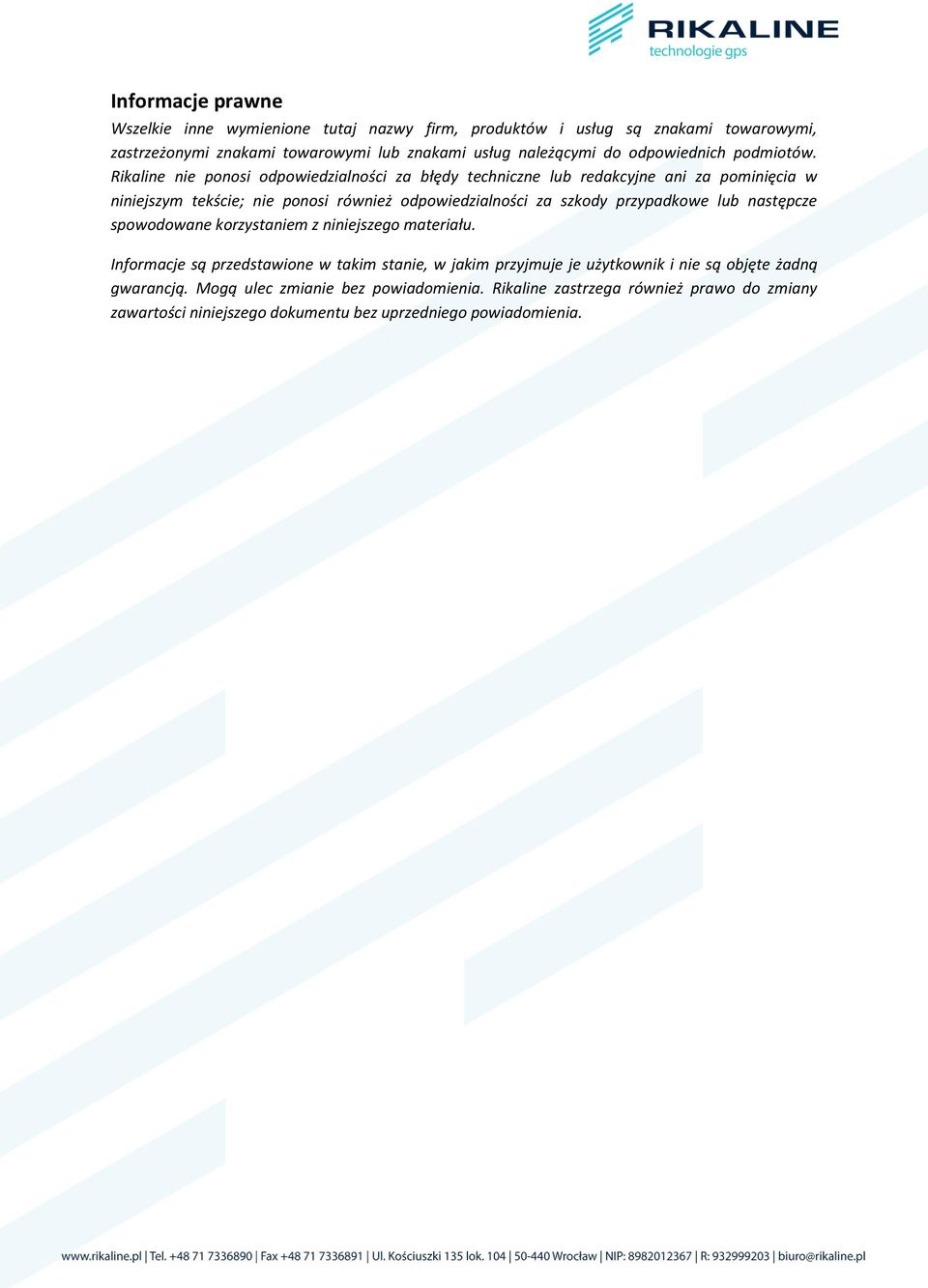

9 Informacje prawne Wszelkie inne wymienione tutaj nazwy firm, produktów i usług są znakami towarowymi, zastrzeżonymi znakami towarowymi lub znakami usług należącymi do odpowiednich podmiotów. Rikaline nie ponosi odpowiedzialności za błędy techniczne lub redakcyjne ani za pominięcia w niniejszym tekście; nie ponosi również odpowiedzialności za szkody przypadkowe lub następcze spowodowane korzystaniem z niniejszego materiału. Informacje są przedstawione w takim stanie, w jakim przyjmuje je użytkownik i nie są objęte żadną gwarancją. Mogą ulec zmianie bez powiadomienia. Rikaline zastrzega również prawo do zmiany zawartości niniejszego dokumentu bez uprzedniego powiadomienia.

Rikaline nie ponosi odpowiedzialności za błędy techniczne lub redakcyjne ani za pominięcia w niniejszym tekście; nie ponosi również odpowiedzialności za szkody
