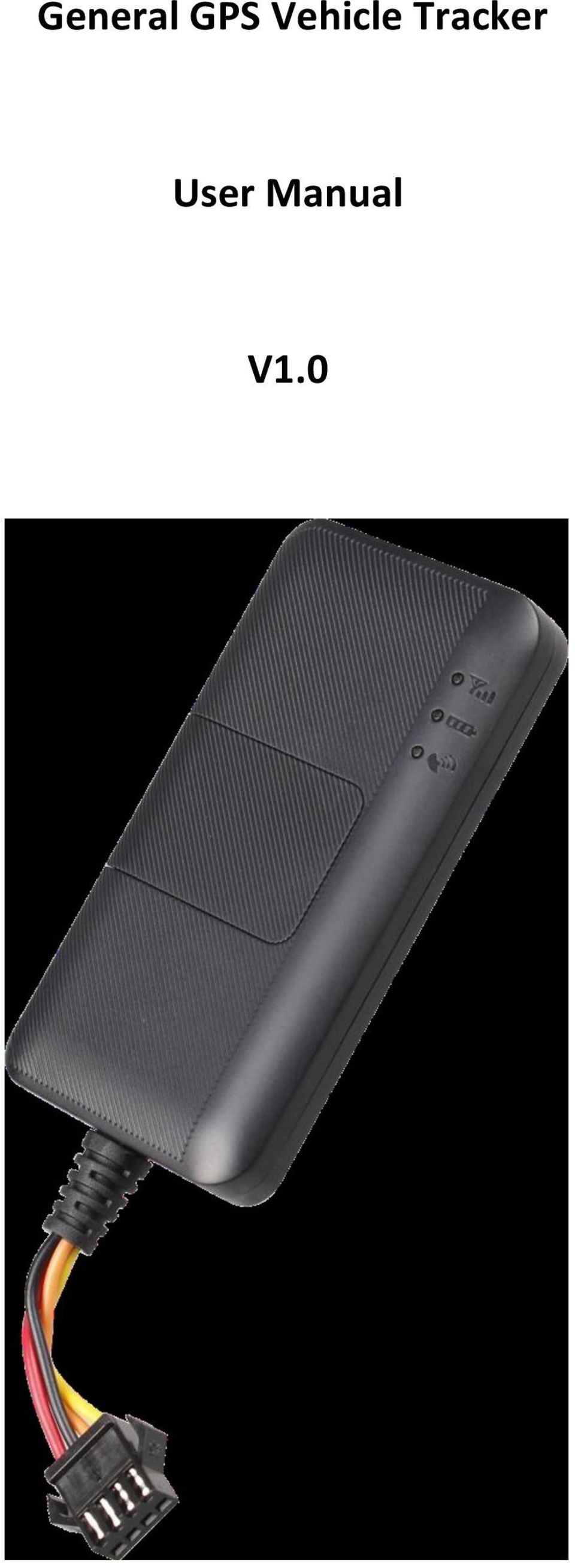

1 General GPS Vehicle Tracker User Manual V1.0

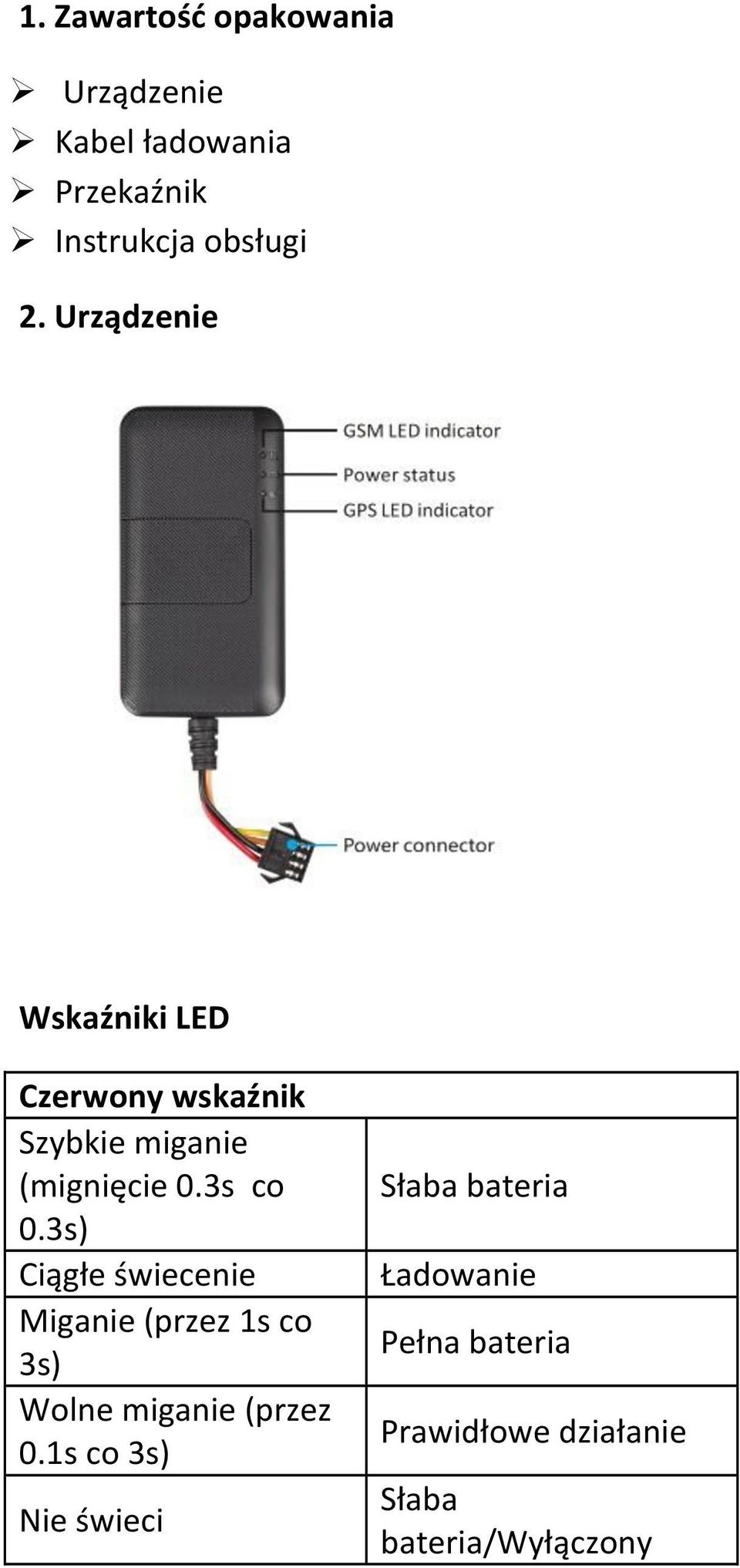

2 1. Zawartość opakowania Ø Urządzenie Ø Kabel ładowania Ø Przekaźnik Ø Instrukcja obsługi 2. Urządzenie Wskaźniki LED Czerwony wskaźnik Szybkie miganie (mignięcie 0.3s co 0.3s) Ciągłe świecenie Miganie (przez 1s co 3s) Wolne miganie (przez 0.1s co 3s) Nie świeci Słaba bateria Ładowanie Pełna bateria Prawidłowe działanie Słaba bateria/wyłączony

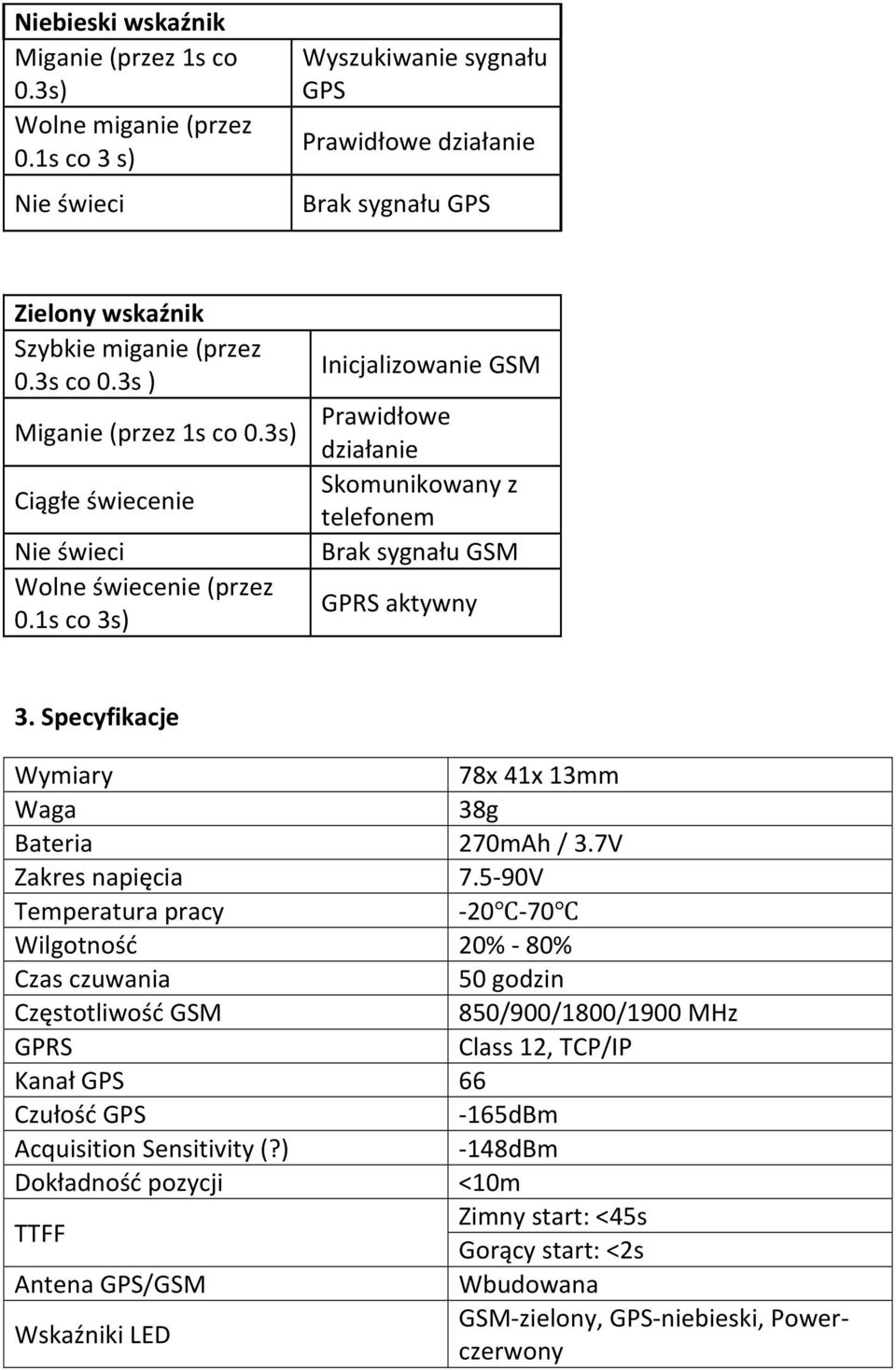

3 Niebieski wskaźnik Miganie (przez 1s co 0.3s) Wolne miganie (przez 0.1s co 3 s) Nie świeci Wyszukiwanie sygnału GPS Prawidłowe działanie Brak sygnału GPS Zielony wskaźnik Szybkie miganie (przez 0.3s co 0.3s ) Miganie (przez 1s co 0.3s) Ciągłe świecenie Nie świeci Wolne świecenie (przez 0.1s co 3s) Inicjalizowanie GSM Prawidłowe działanie Skomunikowany z telefonem Brak sygnału GSM GPRS aktywny 3. Specyfikacje Wymiary Waga Bateria Zakres napięcia Temperatura pracy Wilgotność Czas czuwania Częstotliwość GSM GPRS Kanał GPS Czułość GPS Acquisition Sensitivity (?) Dokładność pozycji TTFF Antena GPS/GSM Wskaźniki LED 78x 41x 13mm 38g 270mAh / 3.7V V % - 80% 50 godzin 850/900/1800/1900 MHz Class 12, TCP/IP dBm - 148dBm <10m Zimny start: <45s Gorący start: <2s Wbudowana GSM- zielony, GPS- niebieski, Power- czerwony

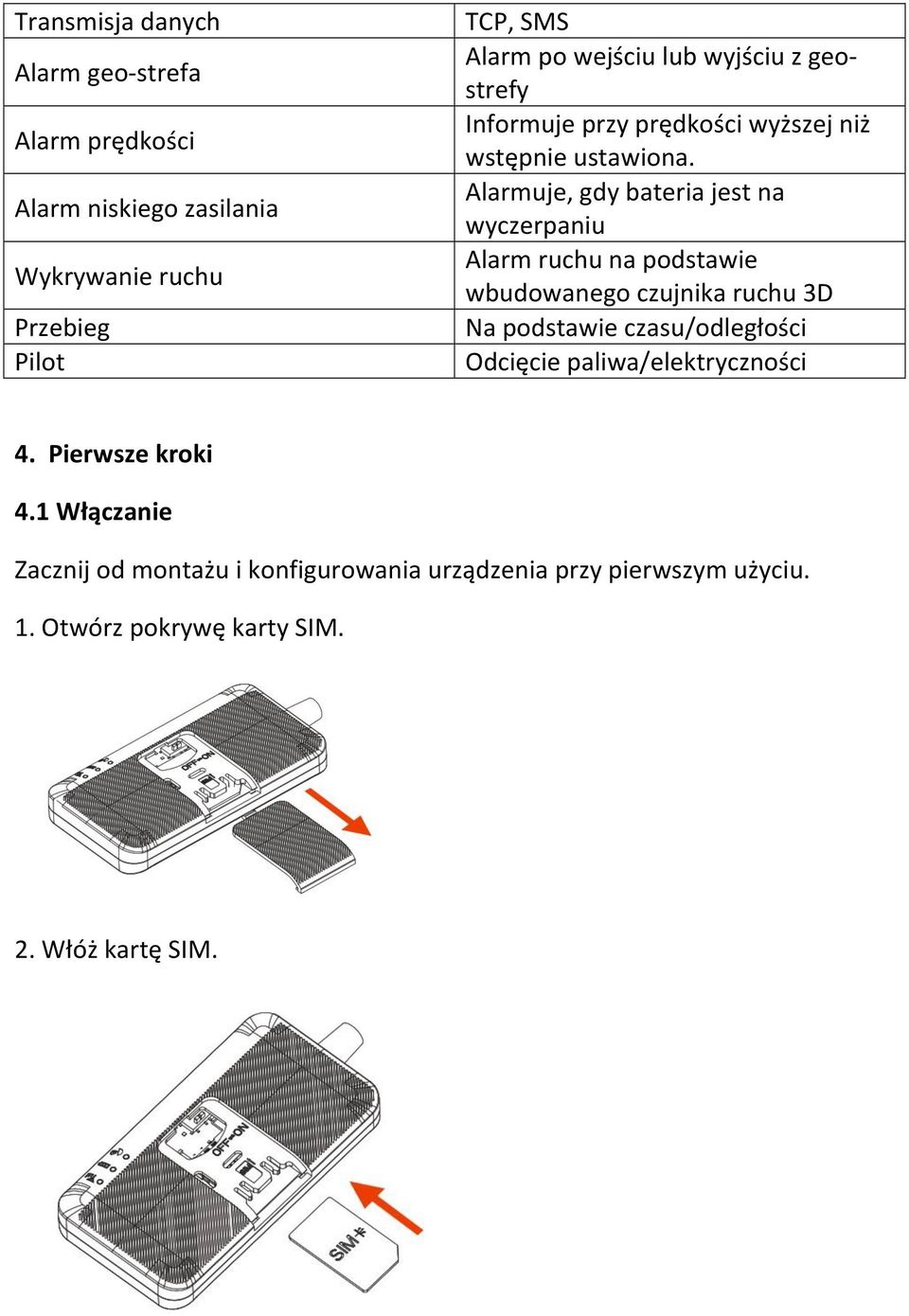

4 Transmisja danych Alarm geo- strefa Alarm prędkości Alarm niskiego zasilania Wykrywanie ruchu Przebieg Pilot TCP, SMS Alarm po wejściu lub wyjściu z geo- strefy Informuje przy prędkości wyższej niż wstępnie ustawiona. Alarmuje, gdy bateria jest na wyczerpaniu Alarm ruchu na podstawie wbudowanego czujnika ruchu 3D Na podstawie czasu/odległości Odcięcie paliwa/elektryczności 4. Pierwsze kroki 4.1 Włączanie Zacznij od montażu i konfigurowania urządzenia przy pierwszym użyciu. 1. Otwórz pokrywę karty SIM. 2. Włóż kartę SIM.

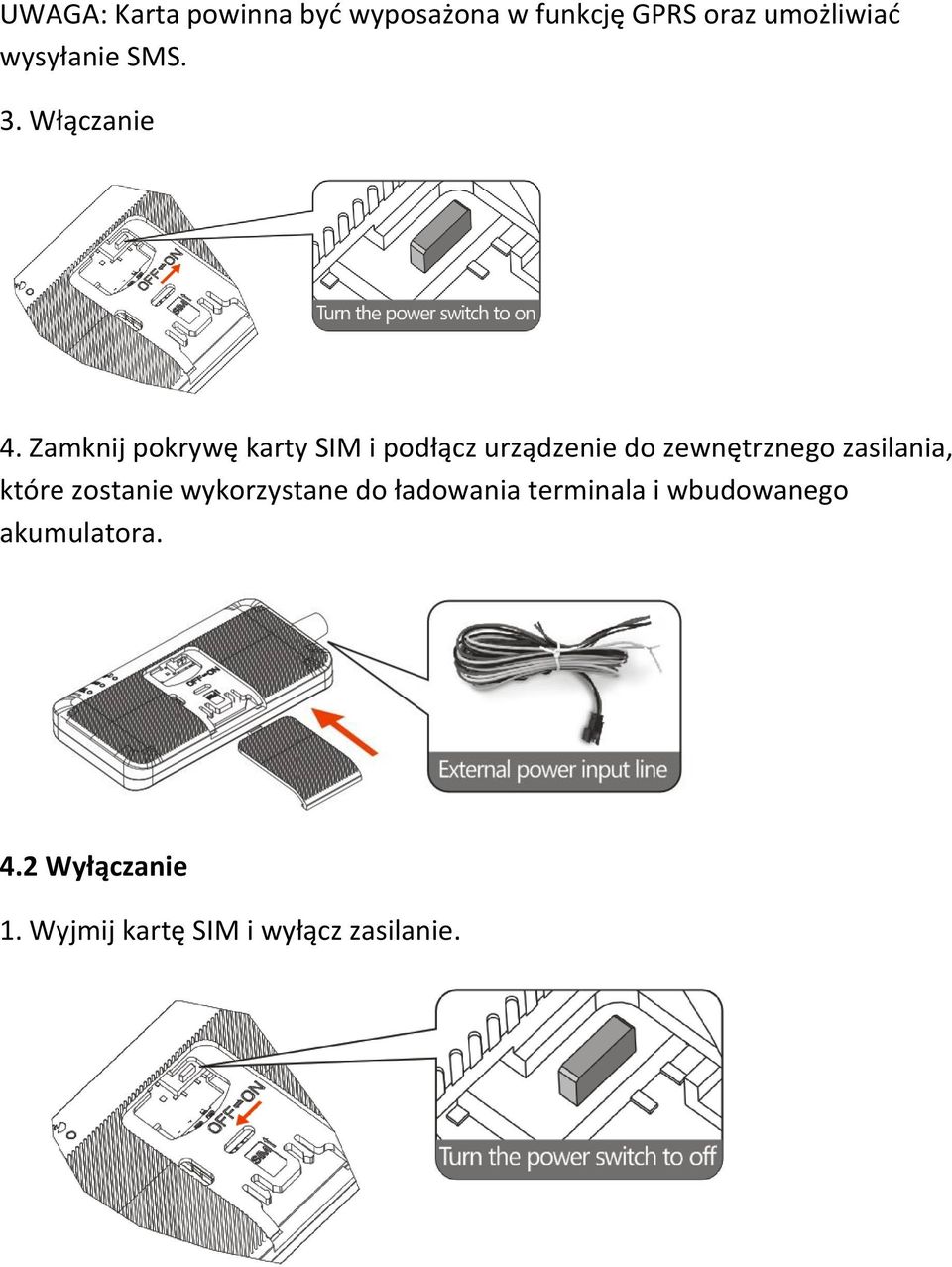

5 UWAGA: Karta powinna być wyposażona w funkcję GPRS oraz umożliwiać wysyłanie SMS. 3. Włączanie 4. Zamknij pokrywę karty SIM i podłącz urządzenie do zewnętrznego zasilania, które zostanie wykorzystane do ładowania terminala i wbudowanego akumulatora. 4.2 Wyłączanie 1. Wyjmij kartę SIM i wyłącz zasilanie.

6 2. Zamknij pokrywę karty SIM i odetnij zasilanie zewnętrzne. 4.3 Ładowanie urządzenia Podłącz wtyczkę urządzenia do kabla ładowania. Kabel ładowania z bezpiecznikiem 2A dla zabezpieczenia nadprądowego. UWAGA: nieprawidłowe podłączenie kabla ładowania może spowodować poważne uszkodzenie urządzenia. Uszkodzenia takie nie są objęte gwarancją. 4.4 Instalacja urządzenia Musisz wybrać miejsce, w którym urządzenie nie zostanie znalezione, ponieważ chodzi o to żeby urządzenie stanowiło ukryty element.

7 1. Twoje urządzenie posiada wbudowane anteny: GSM i GPS. Pamiętaj, że każde urządzenia elektryczne, takie jak radar cofania, urządzenie zapobiegające kradzieży lub urządzenia komunikacyjne wpływają na sygnał z urządzenia. 2. Wszystkie elementy metalowe na szybie będą tłumić sygnał na urządzeniu GPS. 3. Urządzenie powinno być zamocowane za pomocą opasek lub szeroką taśmą dwustronną. Instalacja na poniższym rysunku. Ewentualnie w samochodzie: Pod deską rozdzielczą poniżej przedniej szyby; - W półce z tyłu; - W przednim zderzaku, upewnij się, że urządzenie nie zmoknie; - Pod wycieraczkami (niemetalowe), upewnij się, że urządzenie nie zmoknie; - Na desce rozdzielczej pod przednią szybą.

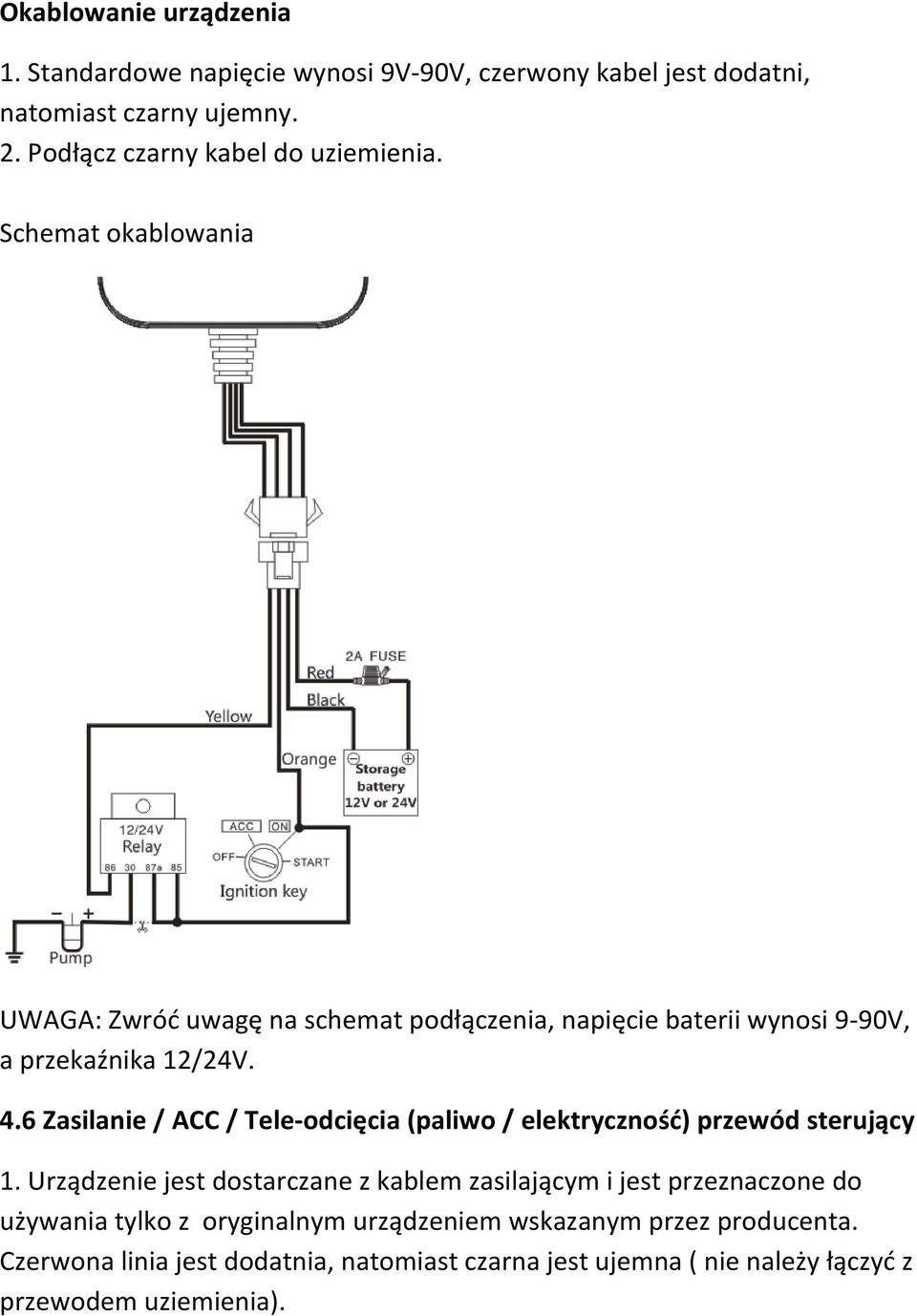

8 Okablowanie urządzenia 1. Standardowe napięcie wynosi 9V- 90V, czerwony kabel jest dodatni, natomiast czarny ujemny. 2. Podłącz czarny kabel do uziemienia. Schemat okablowania UWAGA: Zwróć uwagę na schemat podłączenia, napięcie baterii wynosi 9-90V, a przekaźnika 12/24V. 4.6 Zasilanie / ACC / Tele- odcięcia (paliwo / elektryczność) przewód sterujący 1. Urządzenie jest dostarczane z kablem zasilającym i jest przeznaczone do używania tylko z oryginalnym urządzeniem wskazanym przez producenta. Czerwona linia jest dodatnia, natomiast czarna jest ujemna ( nie należy łączyć z przewodem uziemienia).

9 2. Kabel ACC (pomarańczowy) połącz z przełącznikiem ACC pojazdu. Pamiętaj, aby podłączyć linię ACC w przeciwnym razie urządzenie będzie wprowadzać stan detekcji zapłonu, kiedy przewód ACC będzie odłączony. Jeśli nie ma potrzeby zabezpieczenia przed kradzieżą, wystarczy podłączyć przewód ACC równolegle do pozytywnej strony. 3. Przewód sterujący tele- odcięcia (paliwo/elektryczność) podłącz do 86 Tele- odcięcia (benzyna / elektryczność) przekaźnika (równej żółtej linii gniazda przekaźnika). 5. Wskazówki Aby prawidłowo korzystać z urządzenia, wspólne parametry powinny być ustawione przed pierwszym użyciem. Można to zrobić za pomocą parametru edytora lub poprzez wysłanie polecenia SMS do urządzenia. ( "," w poleceniu SMS powinien być przecinek bez spacji przed ani po nim). 5.1 Dodawanie numeru SOS Aby dodać numer SOS, wyślij komendę SMS do urządzenia: SOS,A,No.1,No.2,No.3# A oznacza dodanie nowego numeru, na przykład: SOS,A, , , # Urządzenie odpowie OK! SOS1: SOS2: SOS3: , po pomyślnym ustawieniu. 5.1 Ustawienie APN Proszę dowiedzieć się o APN u operatora karty SIM i wysłać wiadomość SMS pod numer terminala tak, aby ustawić parametr APN. Terminal odpowie "OK" automatycznie po pomyślnym ustawieniu. Wyślij komendę SMS: APN,APN s name# Na przykład: APN,internet#

10 UWAGA: APN w niektórych krajach mają nazwy użytkownika i hasła, co może wiązać się z koniecznością wysłania następującej wiadomości SMS: Wyślij komendę SMS: APN,APN s name,user name,password# Na przykład: APN,internet# 5.2 Uestawianie DNS Proszę wysłać polecenie SMS na numer terminala tak, aby ustawić parametr DNS. Terminal odpowie "OK" automatycznie po pomyślnym ustawieniu. Wyślij komendę SMS: SERVER,1,DNS,Port,0# 5.4 Ustawienie numeru administratora Jeśli chcesz odciąć/ przywrócić przepływ oleju przez komendę SMS, musisz najpierw ustawić numer administratora. Tylko numer administratora może wysłać taką komendę do urządzenia. Jako numer administratora możesz ustawić własny numer telefonu. Komenda do ustawienia numeru administratora: CENTER,A,mobile number# Na przykład: CENTER,A, # Po pomyślnym ustawieniu otrzymasz wiadomość o treści OK. Tylko numer SOS może zostać użyty do dodania lub usunięcia numeru administratora. Ustawiony może zostać TYLKO jeden numer administratora. 5.5 Interwał czasu GPRS Użytkownicy mogą modyfikować interwał czasu GPRS wysyłając SMS: TIMER,T1,T2# T1 wynosi 5 ~ lub 0 (sekundy), przesyłanie interwału gdy ACC jest włączony, 0 oznacza brak przesyłania, domyślnie ustawione jest 10;

11 T2 wynosi 5 ~ lub 0 (sekundy), przesyłanie interwału gdy ACC jest włączony, 0 oznacza brak przesyłania, domyślnie ustawione jest 10; 5.6 Ustawienie czasu opóźnienia alarmu wibracyjnego Czas opóźnienia dla urządzenia wprowadzającego stan alarmu wibracyjnego po tym jak auto nie jest uruchomione, a ACC jest na niskim poziomie. W stanie alarmu wibracji, pojazdu wibruje kilka razy aktywując system alarmu wibracyjnego. Jeżeli akumulator jest jeszcze włączony (ACC niski poziom) po upływie 3 minut, urządzenie uruchamia alarm wibracyjny. Komenda SMS: DEFENSE,TIME# Czas waha się od 1 do 60 minut, domyślnie ustawione 10. UWAGA: 1. Zaprogramuj numery SOS, aby wysyłać komunikaty alarmowe SMS i wykonywać połączenia alarmowe. 2. Jeśli alarm wibracyjny jest zbędny, wyślij komendę SMS: SENALM,0FF#, aby go wyłączyć. 5.7 Sprawdzanie parametrów ustawień Możesz sprawdzić parametry ustawień wysyłając komendę: PARAM# Przykład: PARAM# Odpowiedź zwrotna: IMEI: numer IMEI urządzenia; TIMER: 10,10; interwał przesyłania danych GPS; SENDS:5; czas pracy GPS, gdy ACC jest wyłączony; SOS: ,,; numer SOS, maksymalnie 3 numery SOS mogą zostać wykorzystane do alarmowania i monitorowania; Center Number: ; tylko jeden numer administratora może zostać użyty do odcinania i przywracania przepływu oleju;

12 Sensoralm: 10,5,1,180; wykrywanie 5 wibracji w 10 sekund ; opóźnienie alarmu 180s; Defense time: 10; czas uzbrojenia po 10 minutach; TimeZone:E,8,0; ustawiona strefa czasowa; domyślnie jako E8. Odpowiedź zwrotna zawiera następujące informacje: numer IMEI, interwał GPRS, czas pracy GPS podczas wyłączonego ACC, numery SOS, numer administratora, ustawienia czujnika interwału czasowego, czas uzbrojenia i strefę czasową. 5.8 Sprawdzanie parametrów GPRS Komenda SMS: GPRSSET# Na przykład: GPRSSET# Odpowiedź zwrotna: GPRS:ON // GPRSwłączony/wyłączony // CurrentlyuseAPN:CMNET,user,password; // APNinformacjeoustawieniach // SERVER,1, // informacjaoplatformie // URL: // linkdoinformacjioustawieniach // 6. Działanie urządzenia 6.1 Włączanie / wyłączanie Włączanie: Po włożeniu ważnej karty SIM i podłączeniu wszystkich kabli, włącz urządzenie. Czerwony wskaźnik LED najpierw zacznie migać w poszukiwaniu sygnału procesowego, diody GSM i GPS również zaczną migać. Gdy dioda GPS zacznie wolno migać, oznacza to, że urządzenie zostało zlokalizowane i zaczyna działać. Wyłączanie: Należy wcisnąć przycisk zasilania.

13 Urządzenie zacznie przesyłać dane pozycjonowania do serwera po włożeniu ważnej karty SIM i włączeniu. W czasie pracy urządzenie może przesyłać dane do serwera co 10 sekund. UWAGA: Aby włączyć/wyłączyć najpierw zdejmij tylną pokrywę, w odniesieniu do Sprawdzanie lokalizacji 1. Przez SMS 1.1 Wyślij SMS WHERE#, na numer karty SIM urządzenia. Urządzenie wyśle wiadomość z lokalizacją, uzyskasz współrzędne. Jeśli urządzenie nie wyszukuje żadnych informacji o lokalizacji, wyśle "NO DATA" na telefon komórkowy. Przykład: Current position! Lat:N ,Lon:E ,Course:131.99,Speed:0.00Km/h,Date Time: :35: Wyślij SMS URL#, na numer karty SIM urządzenia. Urządzenie wyśle lokalizację w linku Google. Jeśli urządzenie nie wyszukuje żadnych informacji o lokalizacji, wyśle No data na telefon komórkowy. 2. Przez platformę Przejdź do aplikacji AngelGTS, by sprawdzić lokalizację swojego pojazdu. 6.3 Alarm odcięcia przewodów zasilania Gdy zasilanie elektryczne urządzenia zostanie odcięte, będzie ono aktywować alarm odcięcia. W tym przypadku, urządzenie wyśle SMS do powiązanych numerów i będzie je wybierało w kółko. Jeśli wcześniej nikt nie odpowie, połącznie będzie wykonane 3 razy. UWAGA: Numery alarmowe powinny być zdefiniowane, w odniesieniu do Alarm niskiego poziomu baterii Gdy urządzenie pracuje wyłącznie na baterii, a wewnętrzne napięcie akumulatora jest mniejsze niż 3.7V, urządzenie wyśle SMS na numer alarmowy i

14 na platformę z informacją o niskim poziomie baterii. Przykład: Attention!!!battery too low, please charge. Oznacza to, że poziom baterii jest zbyt niski i trzeba naładować urządzenie. Uwaga: Numery alarmowe powinny być zdefiniowane, w odniesieniu do Alarm wstrząsowy Funkcja alarm wstrząsowy (wibracyjny) jest domyślnie wyłączona. Aby aktywować tę funkcję, należy wysłać następujące polecenie: SENALM, ON#. Gdy pojazd nie jest uruchomiony, status ACC jest niski i czas w takiej pozycji przekracza 10 minut, urządzenie uruchomi alarm. Gdy alarm jest włączony, a pojazd drga kilka razy, alarm zostaje aktywowany w ciągu następnych 3 minut, jeśli pojazd nadal nie jest uruchomiony (stan ACC jest niski), urządzenie uruchomi alarm. Terminal GPS wysyła komunikat alarmu wibracyjnego do numerów SOS z chińskim adresem i łączy się z numerami SOS. Jeśli nikt nie odpowiada, terminal przestaje łączyć się z numerami SOS po trzech próbach. Na przykład: Sensor Alarm!< :53>, Uwaga: 1. SOS numery powinny być ustawione. 2.Wyślij "SENALM, OFF #", aby wyłączyć alarm wibracyjny. 6.8 Odcięcie paliwa 1. Przez SMS Po pierwsze musisz ustawić numer administratora. Patrz punkt 5.4. Wyłącznie numer administratora może wysłać komendę do urządzenia o odcięciu dopływu oleju. Format komendy: RELAY,1# Po wydaniu komendy otrzymasz odpowiedź Cut off the fuel supply: Success! Speed:0 Km/h Jeśli komenda nie zadziała otrzymasz odpowiedź zawierającą powód.

15 Uwaga: Aby zapewnić bezpieczeństwo kierowcy i samochodowi, ta komenda działa tylko pod dwoma warunkami: GPS jest zlokalizowany, natomiast prędkość jest mniejsza niż 20 km/h. 6.7 Przywracanie dopływu paliwa Wyłącznie numer administratora może wysłać komendę do urządzenia o przywrócenie dopływu oleju. Format komendy: RELAY,0# Po wydaniu komendy otrzymasz odpowiedź Restore fuel supply:success! 6.8 Alarm prędkości Aby włączyć funkcję alarmu prędkości, należy wysłać komendę SMS: SPEED,ON,Time,Limited speed,way of alarm# Przedział czasowy (w sekundach): 5-600s (domyślnie jako 20s). Ograniczony zakres prędkości (km / h): km / h. domyślnie: 120. Sposób alarmowania: 0 oznacza tylko GPRS (obecnie nieobsługiwane), 1 oznacza GPRS + SMS, domyślnie ustawione: 1 Przykład: SPEED,ON,10,120,1# Oznacza to, że gdy samochód porusza się ponad 120 km / h, przez 10 sekund, urządzenie wyśle alarm prędkości użytkownikowi. 6.9 Przywracanie ustawień fabrycznych Wyślij komendę SMS: FACTORY# aby usunąć wszystkie ustawienia. Jeśli ustawienie przebiegło pomyślnie dostaniesz odpowiedź OK Ponowne uruchamianie urządzenia Gdy łącze GPRS działa nieprawidłowo, np. ustawienia parametrów urządzenia są poprawne, ale nie możesz śledzić samochodu na platformie możesz wysłać polecenie do urządzenia, aby ponownie je uruchomić. Format komendy: RESET# Po otrzymaniu tego polecenia, urządzenie uruchomi się ponownie po 1 min. 7. Rejestracja i logowanie się na platformie GPS Tracking: Konto: Numer IMEI

16 Funkcja na platformie GPS może być realizowana w następujący sposób: - Śledzenie w czasie rzeczywistym - Sprawozdanie i statystyki - Konfiguracja Online 8.Rozwiązywanie problemów Jeśli masz problem ze swoim urządzeniem, skorzystaj z tabeli poniżej, zanim skontaktujesz się z dystrybutorem. Problem Przyczyna Rozwiązanie Czerwona dioda nie świeci po podłączeniu zasilania Nie udało się połączyć z siecią Problem z ładowaniem Przepalony bezpiecznik Niewłaściwy montaż karty SIM Zabrudzenie karty SIM. Nieaktywna karta SIM Niewłaściwa instalacja Poza zasięgiem sieci GSM Zły sygnał Napięcie jest nieodpowiednie Nieprawidłowe podłączenie Wymień bezpiecznik Sprawdzić instalację karty SIM (Patrz 4.1 Instalacja karty SIM) Wyczyść Skontaktuj się z dostawcą usług internetowych Sprawdź instalację urządzenia (Patrz 4.3 Instalacja urządzenia) Spróbuj w obszarze o lepszym zasięgu sieci GSM Spróbuj w obszarze o lepszym zasięgu Połącz z mocą o odpowiednim napięciu Sprawdź połączenie z ładowarką
