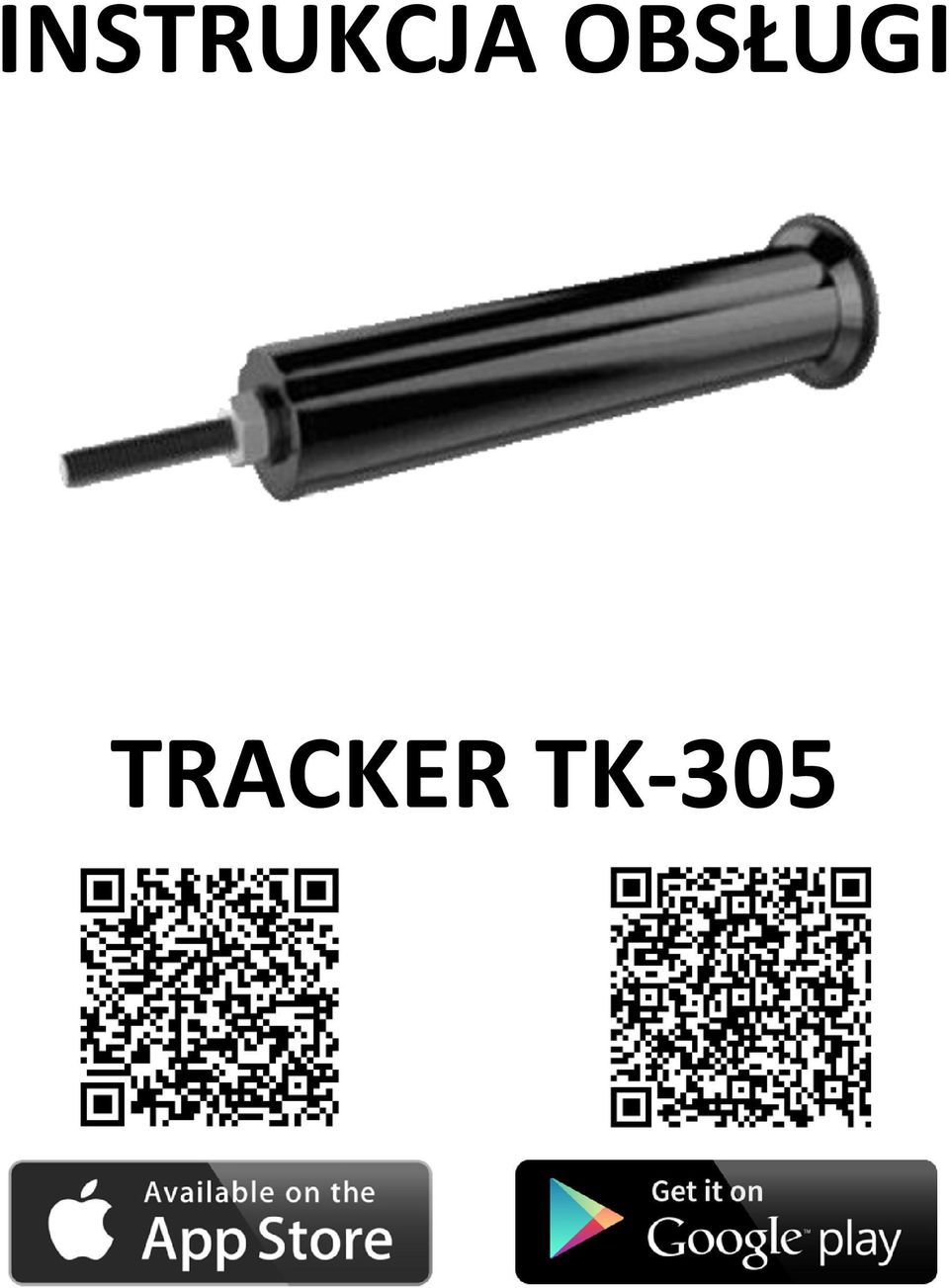

INSTRUKCJA OBSŁUGI TRACKER TK-305

Transkrypt

1 INSTRUKCJA OBSŁUGI TRACKER TK-305

2 1. Spis treści 1. Spis treści Instalacja lokalizatora Specyfikacja techniczna Użytkowanie Instalacja karty SIM Tryby pracy Tryb Tryb Tryb Wybudzenie co określony czas Uzbrajanie-ARM/rozbrajanie-DISARM Akumulator/ładowanie Uruchamianie Inicjalizacja reset Zmiana hasła Autoryzacja numeru Kolejność wykonywania komend w celu ustawienia śledzenia WWW/iOS/Android Link do google maps Lokalizacja cykliczna Alarm sensor wstrząsów Ustawienia trybu DISARM Wirtualne ogrodzenie Alarm ruchu Alarm prędkości Niski poziom naładowania akumulatora Status urządzenia Numer IMEI Strefa czasowa Reset Ustawienia GPRS, śledzenie poprzez stronę WWW oraz aplikację na smartfona Ustawienia APN (Access Point Name) - sieci operatora Ustawienia serwera trackera Ustawianie SMS/GPRS Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 2

3 2. Instalacja lokalizatora. Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 3

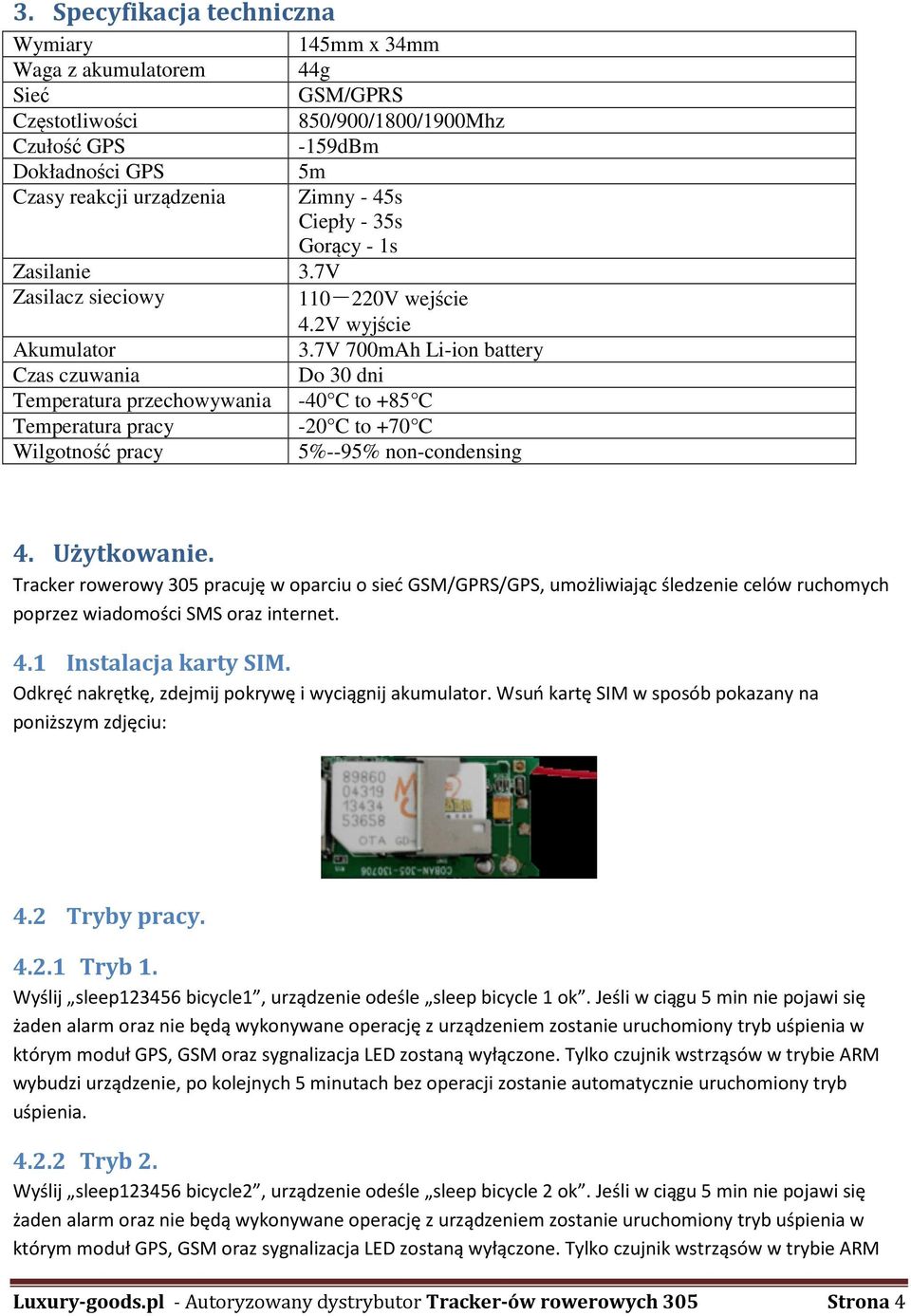

4 3. Specyfikacja techniczna Wymiary 145mm x 34mm Waga z akumulatorem 44g Sieć GSM/GPRS Częstotliwości 850/900/1800/1900Mhz Czułość GPS -159dBm Dokładności GPS 5m Czasy reakcji urządzenia Zimny - 45s Ciepły - 35s Gorący - 1s Zasilanie 3.7V Zasilacz sieciowy V wejście 4.2V wyjście Akumulator 3.7V 700mAh Li-ion battery Czas czuwania Do 30 dni Temperatura przechowywania -40 C to +85 C Temperatura pracy -20 C to +70 C Wilgotność pracy 5%--95% non-condensing 4. Użytkowanie. Tracker rowerowy 305 pracuję w oparciu o sieć GSM/GPRS/GPS, umożliwiając śledzenie celów ruchomych poprzez wiadomości SMS oraz internet. 4.1 Instalacja karty SIM. Odkręć nakrętkę, zdejmij pokrywę i wyciągnij akumulator. Wsuń kartę SIM w sposób pokazany na poniższym zdjęciu: 4.2 Tryby pracy Tryb 1. Wyślij sleep bicycle1, urządzenie odeśle sleep bicycle 1 ok. Jeśli w ciągu 5 min nie pojawi się żaden alarm oraz nie będą wykonywane operację z urządzeniem zostanie uruchomiony tryb uśpienia w którym moduł GPS, GSM oraz sygnalizacja LED zostaną wyłączone. Tylko czujnik wstrząsów w trybie ARM wybudzi urządzenie, po kolejnych 5 minutach bez operacji zostanie automatycznie uruchomiony tryb uśpienia Tryb 2. Wyślij sleep bicycle2, urządzenie odeśle sleep bicycle 2 ok. Jeśli w ciągu 5 min nie pojawi się żaden alarm oraz nie będą wykonywane operację z urządzeniem zostanie uruchomiony tryb uśpienia w którym moduł GPS, GSM oraz sygnalizacja LED zostaną wyłączone. Tylko czujnik wstrząsów w trybie ARM Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 4

5 oraz DISARM wybudzi urządzenie, po kolejnych 5 minutach bez operacji zostanie automatycznie uruchomiony tryb uśpienia Tryb 3. Wyślij sleep shock, urządzenie odeśle sleep shock ok. Jeśli w ciągu 5 min nie pojawi się żaden alarm oraz nie będą wykonywane operację z urządzeniem zostanie uruchomiony tryb uśpienia w którym moduł GPS oraz sygnalizacja LED zostaną wyłączone. SMS-y, połączenia głosowe oraz czujnik wstrząsów w trybie wybudzi urządzenie, po kolejnych 5 minutach bez operacji zostanie automatycznie uruchomiony tryb uśpienia. 4.3 Wybudzenie co określony czas. Wyślij schedule h. Urządzenie wybudzi się co 1 godzinę i wyślę SMS-a z lokalizacją (maksymalnie można ustawić 30dni). Zamiast h-godzina, można użyć m-minuta, d-dzień. Moduł GPS,GSM oraz sygnalizacja LED zostaną wyłączone. Dzwonienie, wysyłanie SMS-ów, wstrząsy nie wybudzą urządzenia. Aby wyłączyć wybudzanie wyślij noschedule Uzbrajanie-ARM/rozbrajanie-DISARM. Tryb 1 jest ustawiony jako domyślny. Urządzenie działa poprawnie na zewnątrz budynku (w budynku nie synchronizuje połączenia z satelitami GPS). Aby przejść w tryb ARM należy przyłożyć klucz do górnej części trackera do momentu gdy zaświeci się zielona dioda LED. Klucz należy trzymać przez ok 3s do momentu gdy dioda zacznie szybko migać. W tryb ARM można również przejść wysyłając komendę arm Aby przejść w tryb DISARM należy przyłożyć klucz dwukrotnie w odstępnie mniejszym niż 1s (ustawienia domyślne 4.14 ) do momentu gdy zielona dioda LED zacznie migać powoli. W tryb DISARM można przejść wysyłając komendę disarm jednak w trybie 1,2 ponowne przejście do ARM możliwe jest tylko poprzez klucz. 4.5 Akumulator/ładowanie. Czas ładowania do maksymalnej pojemności wynosi 8-12h. UWAGA!!! Należy uważać aby trzymać akumulator z dala od źródeł ciepła, gdyż może to grozić wybuchem i poważnymi uszczerbkami na zdrowiu. Należy przestrzegać maksymalnego czasu ładowania akumulatora, aby zapewnić mu długą żywotność. 4.6 Uruchamianie. Włóż kartę SIM (na karcie muszą znajdować się środki umożliwiające wysyłanie SMS-ów oraz transmisję danych) oraz akumulator do urządzenia. Urządzenie włączy się automatycznie. Przy pierwszym uruchomieniu zainicjalizuj urządzenie ( punkt 5.5 instrukcji). Do 40s urządzenie zaloguje się do sieci GSM oraz zsynchronizuje satelity GPS. 4.7 Inicjalizacja reset. Komendy zawsze składają się z hasła i przynajmniej jednego słowa pisanego razem z hasłem np.: begin+ hasło. W przykładach będzie używane fabryczne hasło w celu łatwiejszego zrozumienia lokalizatora. Proszę nie wpisywać w wiadomości znaku cudzysłowu. Po każdej komendzie urządzenie powinno odpowiadać SMS-em. Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 5

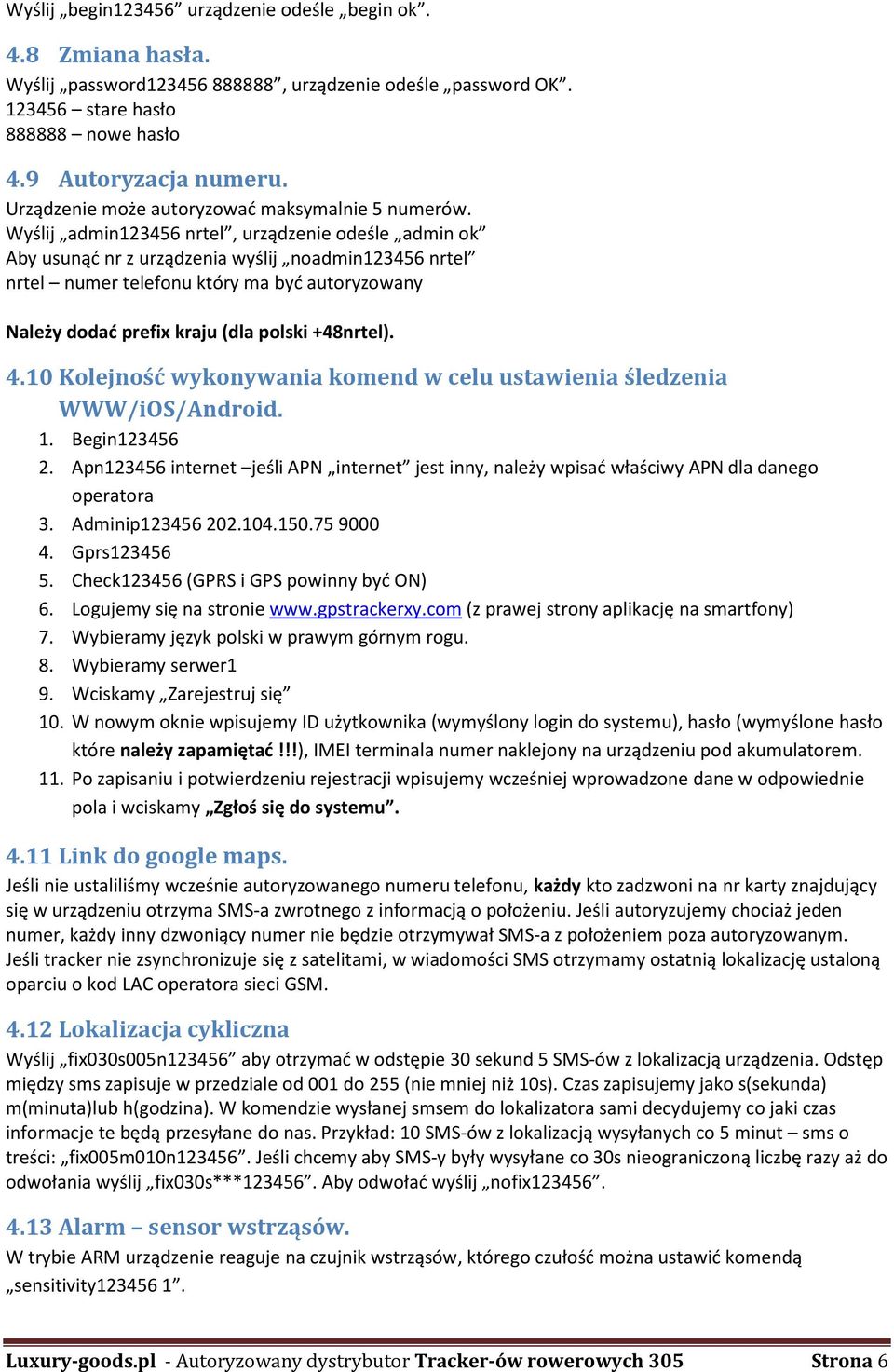

6 Wyślij begin urządzenie odeśle begin ok. 4.8 Zmiana hasła. Wyślij password , urządzenie odeśle password OK stare hasło nowe hasło 4.9 Autoryzacja numeru. Urządzenie może autoryzować maksymalnie 5 numerów. Wyślij admin nrtel, urządzenie odeśle admin ok Aby usunąć nr z urządzenia wyślij noadmin nrtel nrtel numer telefonu który ma być autoryzowany Należy dodać prefix kraju (dla polski +48nrtel) Kolejność wykonywania komend w celu ustawienia śledzenia WWW/iOS/Android. 1. Begin Apn internet jeśli APN internet jest inny, należy wpisać właściwy APN dla danego operatora 3. Adminip Gprs Check (GPRS i GPS powinny być ON) 6. Logujemy się na stronie (z prawej strony aplikację na smartfony) 7. Wybieramy język polski w prawym górnym rogu. 8. Wybieramy serwer1 9. Wciskamy Zarejestruj się 10. W nowym oknie wpisujemy ID użytkownika (wymyślony login do systemu), hasło (wymyślone hasło które należy zapamiętać!!!), IMEI terminala numer naklejony na urządzeniu pod akumulatorem. 11. Po zapisaniu i potwierdzeniu rejestracji wpisujemy wcześniej wprowadzone dane w odpowiednie pola i wciskamy Zgłoś się do systemu Link do google maps. Jeśli nie ustaliliśmy wcześnie autoryzowanego numeru telefonu, każdy kto zadzwoni na nr karty znajdujący się w urządzeniu otrzyma SMS-a zwrotnego z informacją o położeniu. Jeśli autoryzujemy chociaż jeden numer, każdy inny dzwoniący numer nie będzie otrzymywał SMS-a z położeniem poza autoryzowanym. Jeśli tracker nie zsynchronizuje się z satelitami, w wiadomości SMS otrzymamy ostatnią lokalizację ustaloną oparciu o kod LAC operatora sieci GSM Lokalizacja cykliczna Wyślij fix030s005n aby otrzymać w odstępie 30 sekund 5 SMS-ów z lokalizacją urządzenia. Odstęp między sms zapisuje w przedziale od 001 do 255 (nie mniej niż 10s). Czas zapisujemy jako s(sekunda) m(minuta)lub h(godzina). W komendzie wysłanej smsem do lokalizatora sami decydujemy co jaki czas informacje te będą przesyłane do nas. Przykład: 10 SMS-ów z lokalizacją wysyłanych co 5 minut sms o treści: fix005m010n Jeśli chcemy aby SMS-y były wysyłane co 30s nieograniczoną liczbę razy aż do odwołania wyślij fix030s*** Aby odwołać wyślij nofix Alarm sensor wstrząsów. W trybie ARM urządzenie reaguje na czujnik wstrząsów, którego czułość można ustawić komendą sensitivity Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 6

7 Urządzenie wykrywa ruch co 3 min. Następne sprawdzenie po wykryciu ruchu i wysłaniu SMS-a odbędzie się po 3 minutach. Czułość detekcji ruchu: Pierwszy poziom: wyślij sensitivity urządzenie wyśle alarm po wykryciu drobnych wstrząsów. Drugi poziom: wyślij sensitivity urządzenie wyśle alarm po wykryciu 8 wstrząsów w ciągu 2s. Trzeci poziom: wyślij sensitivity urządzenie wyśle alarm po wykryciu 25 wstrząsów w ciągu 5s Ustawienia trybu DISARM. Wyślij disarm (wartości 10 oraz 4 mogą być zmieniane). Liczba 10 oznacz ile razy należy przyłożyć klucz do trackera aby przejść w tryb DISARM. Cyfra 4 oznacza ile razy można się pomylić przy rozbrajaniu urządzenia. Po wykorzystaniu liczby błędnych prób tracker wyśle sms z alarmem, można go przełączyć w tryb DISARM tylko poprzez serwer www oraz komendę sms Wirtualne ogrodzenie. Jeśli urządzenie pozostaje w bezruchu przez 3-10 min, wyślij stockade szerokość,długość; szerokość,długość jest to szerokość i długość geograficzna np , określa jeden z punktów na mapie. W powyższej komendzie pierwsza szerokość,długość określa górny lewy róg obszaru, druga szerokość,długość określa prawy dół obszaru. Po przekroczeniu wyznaczonego prostokąta otrzymamy co 3 min SMS-a z informacją o przekroczeniu obszaru. Aby wyłączyć wyślij nostockade Alarm ruchu. Jeśli urządzenie pozostaje w bezruchu przez 3-10 min, wyślij move Urządzenie po przekroczeniu promienia 200m wyśle SMS-a z informacją o lokalizacji co 3 min. Aby wyłączyć funkcję wyślij nomove Alarm prędkości. Wyślij speed Urządzenie po przekroczeniu prędkości 80km/h wyśle SMS-a z informacją o lokalizacji i przekroczeniu prędkości co 3 min. Aby wyłączyć funkcję wyślij nospeed Niski poziom naładowania akumulatora. Wyślij lowbattery on urządzenie wyśle SMS-a low battery oraz dane o położeniu 2 razy z 15 minutowym odstępem kiedy napięcie na akumulatorze spadnie do poziomu 3.55V. Aby wyłączyć funkcję wyślij lowbattery off Status urządzenia. Wyślij check aby otrzymać informację poziomie naładowania akumulatora, GPRS (on,off), GPS (on,off) moc sygnału GSM Numer IMEI. Wyślij imei aby otrzymać numer fabryczny urządzenia Strefa czasowa. Wyślij time zone aby ustawić poprawną dla polski strefę czasową Reset. Wyślij reset123456, urządzenie odeśle reset ok aby ponownie uruchomić moduły GPS i GSM. Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 7

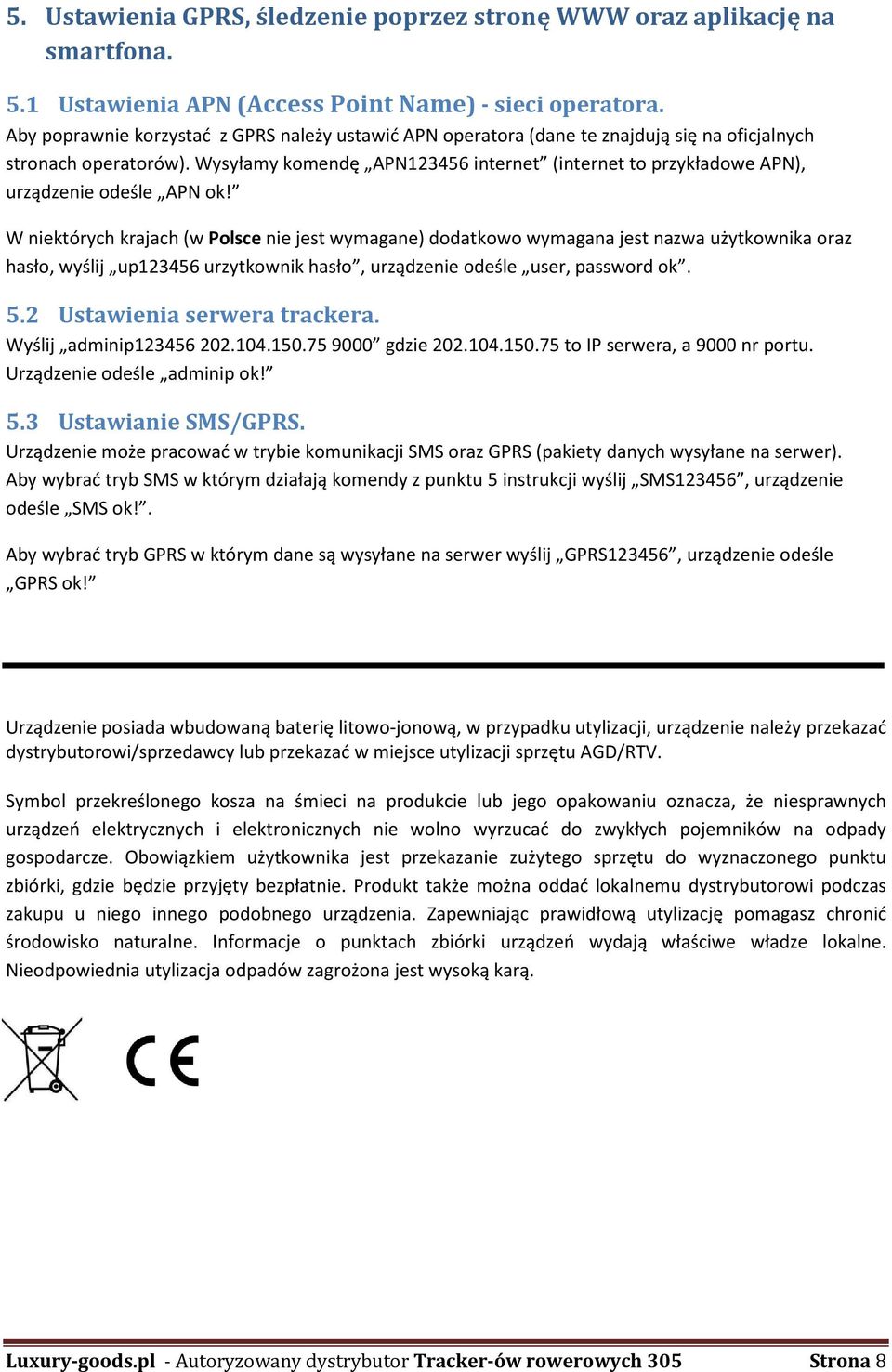

8 5. Ustawienia GPRS, śledzenie poprzez stronę WWW oraz aplikację na smartfona. 5.1 Ustawienia APN (Access Point Name) - sieci operatora. Aby poprawnie korzystać z GPRS należy ustawić APN operatora (dane te znajdują się na oficjalnych stronach operatorów). Wysyłamy komendę APN internet (internet to przykładowe APN), urządzenie odeśle APN ok! W niektórych krajach (w Polsce nie jest wymagane) dodatkowo wymagana jest nazwa użytkownika oraz hasło, wyślij up urzytkownik hasło, urządzenie odeśle user, password ok. 5.2 Ustawienia serwera trackera. Wyślij adminip gdzie to IP serwera, a 9000 nr portu. Urządzenie odeśle adminip ok! 5.3 Ustawianie SMS/GPRS. Urządzenie może pracować w trybie komunikacji SMS oraz GPRS (pakiety danych wysyłane na serwer). Aby wybrać tryb SMS w którym działają komendy z punktu 5 instrukcji wyślij SMS123456, urządzenie odeśle SMS ok!. Aby wybrać tryb GPRS w którym dane są wysyłane na serwer wyślij GPRS123456, urządzenie odeśle GPRS ok! Urządzenie posiada wbudowaną baterię litowo-jonową, w przypadku utylizacji, urządzenie należy przekazać dystrybutorowi/sprzedawcy lub przekazać w miejsce utylizacji sprzętu AGD/RTV. Symbol przekreślonego kosza na śmieci na produkcie lub jego opakowaniu oznacza, że niesprawnych urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do zwykłych pojemników na odpady gospodarcze. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki, gdzie będzie przyjęty bezpłatnie. Produkt także można oddać lokalnemu dystrybutorowi podczas zakupu u niego innego podobnego urządzenia. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieodpowiednia utylizacja odpadów zagrożona jest wysoką karą. Luxury-goods.pl - Autoryzowany dystrybutor Tracker-ów rowerowych 305 Strona 8
