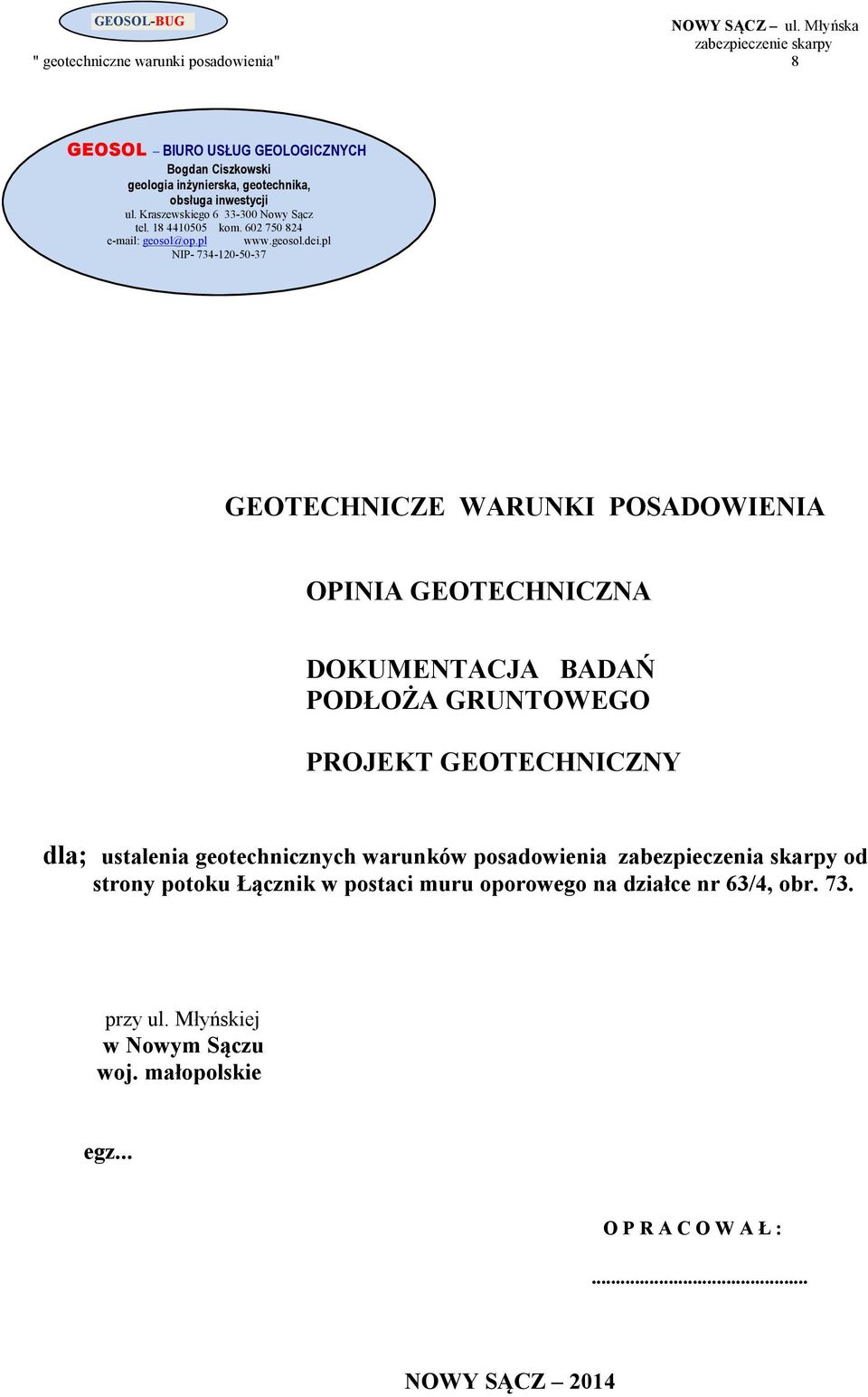

1 " geotechniczne warunki posadowienia" 8 GEOSOL BIURO USŁUG GEOLOGICZNYCH Bogdan Ciszkowski geologia inżynierska, geotechnika, obsługa inwestycji ul. Kraszewskiego Nowy Sącz tel kom geosol@op.pl NIP GEOTECHNICZE WARUNKI POSADOWIENIA OPINIA GEOTECHNICZNA DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO PROJEKT GEOTECHNICZNY dla; ustalenia geotechnicznych warunków posadowienia zabezpieczenia skarpy od strony potoku Łącznik w postaci muru oporowego na działce nr 63/4, obr. 73. przy ul. Młyńskiej w Nowym Sączu woj. małopolskie egz... O P R A C O W A Ł :... NOWY SĄCZ 2014

2 " geotechniczne warunki posadowienia" 9 GEOSOL Nowy Sącz SPIS TREŚCI I OPINIA GEOTECHNICZNA I. DANE OGÓLNE. str. 1 I.1. PODSTAWY OPRACOWANIA. I.2. CEL OPRACOWANIA. I.3. OPIS PROJEKTOWANEJ INWESTYCJI. II. POŁOŻENIE I OPIS TERENU BADAŃ str.1 III. BUDOWA GEOLOGICZNA I WARUNKI WODNE str. 2 IV. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH PODŁOŻA str. 2 V. WNIOSKI I ZALECENIA ODNOŚNIE POSADOWIENIA OBIEKTU. str. 2-3 II DOKUMENCJA BADAŃ PODŁOŻA GRUNTOWEGO I.WSTĘP II. Materiały archiwalne i literatura str. 3 III. CHARAKTERYSTYKA TERENU str. 3-4 III.1 POŁOŻENIE ADMINISTRACYJNE I ZAGOSPODAROWANIE str. 3 III.2 GEOMORFOLIGIA GEOMORFOLOGIA HYDROGRAFIA str. 3-4 IV.CHARAKTERYSTYKA KONSTRUKCYJNA OBIEKTU BUDOWLANEGO str. 4 V. BUDOWA GEOLOGICZNA str. 4 VI. WARUNKI WODNE str. 4 VII. WARUNKI GEOTECHNICZNE PODŁOŻA GRUNTOWEGO str. 4-5 WNIOSKI I ZALECENIA str. 5-6 III. PROJEKT GEOTECHNICZNY. 1. PROGNOZA ZMIAN WŁAŚCIWOSCI GRUNTÓW W CZASIE. 2. OKREŚLENIE OBLICZENIOWYCH PARAMETRÓW GEOTECHNICZNYCH. 3. OKREŚLENIE CZĘŚCIOWYCH WSPÓŁCZYNNIKÓW BEZPIECZEŃSTWA. 4. OKREŚLENIE ODDZIAŁYWAŃ GRUNTÓW. 5. OKREŚLENIE NOŚNOŚCI I OSIADANIA PODŁOŻA GRUNTOWEGO. 6. DANE NIEZBĘDNE DLA ZAPROJEKTOWANIA POSADOWIENIA. 7. WYKONAWSTWO WYKOPÓW POD FUNDAMENTY. 8. WPŁYW WODY GRUNTOWEJ NA FUNDAMENTY. SPIS ZAŁĄCZNIKÓW GRAFICZNYCH 1. ORINETACJA 2. OBJAŚNIENIA 3. MAPA SYTUACYJNA 4. OBJAŚNIENIA SYMBOLI 5. LEGENDA DO PROFILU GEOTECHNICZNEGO 6. PROFILE SONDOWAŃ 7. PROFILE AECHIWALNYCH OTWORÓW BADAWCZYCH

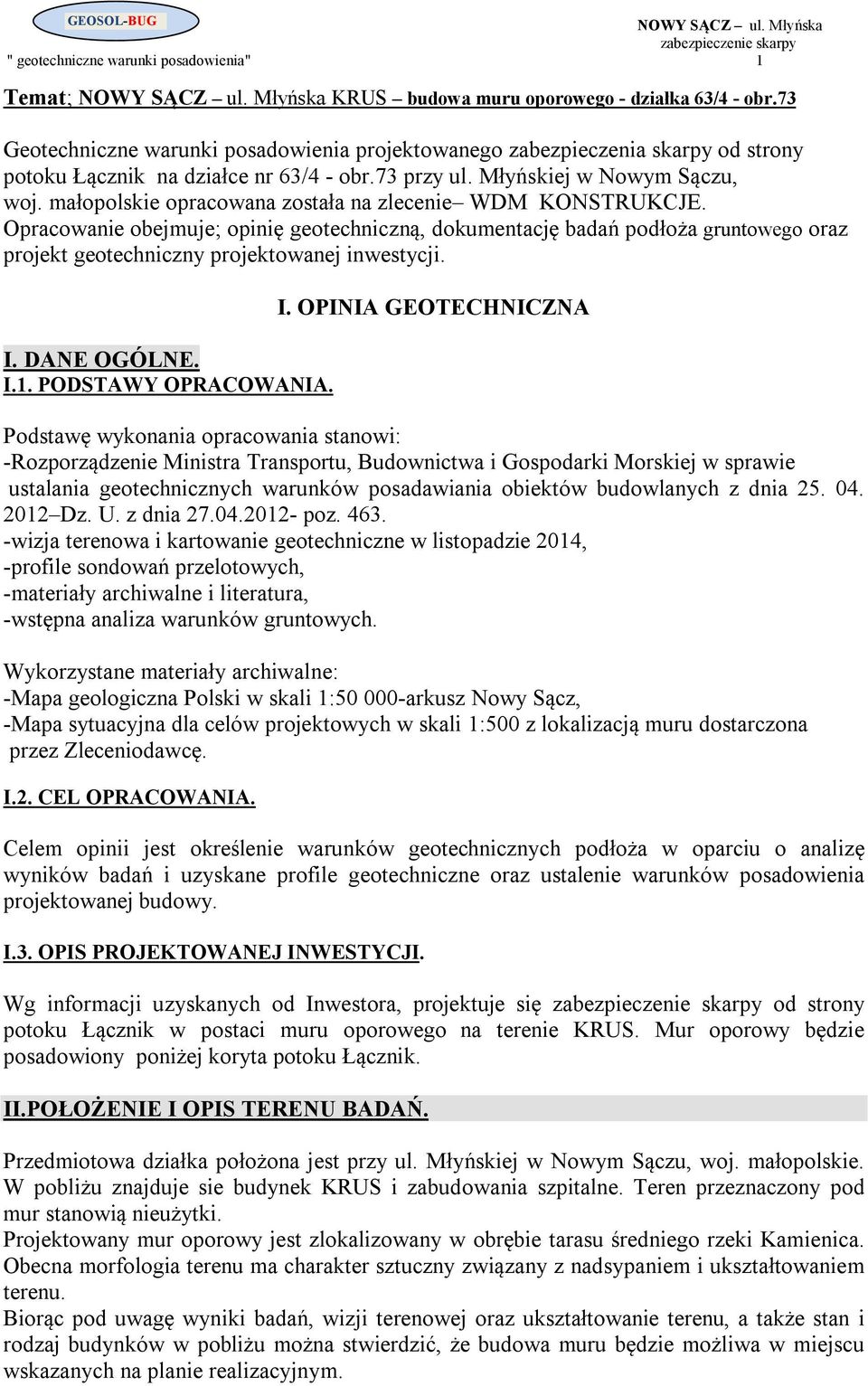

3 " geotechniczne warunki posadowienia" 1 Temat; KRUS budowa muru oporowego - działka 63/4 - obr.73 Geotechniczne warunki posadowienia projektowanego zabezpieczenia skarpy od strony potoku Łącznik na działce nr 63/4 - obr.73 przy ul. Młyńskiej w Nowym Sączu, woj. małopolskie opracowana została na zlecenie WDM KONSTRUKCJE. Opracowanie obejmuje; opinię geotechniczną, dokumentację badań podłoża gruntowego oraz projekt geotechniczny projektowanej inwestycji. I. DANE OGÓLNE. I.1. PODSTAWY OPRACOWANIA. I. OPINIA GEOTECHNICZNA Podstawę wykonania opracowania stanowi: -Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych z dnia Dz. U. z dnia poz wizja terenowa i kartowanie geotechniczne w listopadzie 2014, -profile sondowań przelotowych, -materiały archiwalne i literatura, -wstępna analiza warunków gruntowych. Wykorzystane materiały archiwalne: -Mapa geologiczna Polski w skali 1: arkusz Nowy Sącz, -Mapa sytuacyjna dla celów projektowych w skali 1:500 z lokalizacją muru dostarczona przez Zleceniodawcę. I.2. CEL OPRACOWANIA. Celem opinii jest określenie warunków geotechnicznych podłoża w oparciu o analizę wyników badań i uzyskane profile geotechniczne oraz ustalenie warunków posadowienia projektowanej budowy. I.3. OPIS PROJEKTOWANEJ INWESTYCJI. Wg informacji uzyskanych od Inwestora, projektuje się od strony potoku Łącznik w postaci muru oporowego na terenie KRUS. Mur oporowy będzie posadowiony poniżej koryta potoku Łącznik. II.POŁOŻENIE I OPIS TERENU BADAŃ. Przedmiotowa działka położona jest przy ul. Młyńskiej w Nowym Sączu, woj. małopolskie. W pobliżu znajduje sie budynek KRUS i zabudowania szpitalne. Teren przeznaczony pod mur stanowią nieużytki. Projektowany mur oporowy jest zlokalizowany w obrębie tarasu średniego rzeki Kamienica. Obecna morfologia terenu ma charakter sztuczny związany z nadsypaniem i ukształtowaniem terenu. Biorąc pod uwagę wyniki badań, wizji terenowej oraz ukształtowanie terenu, a także stan i rodzaj budynków w pobliżu można stwierdzić, że budowa muru będzie możliwa w miejscu wskazanych na planie realizacyjnym.

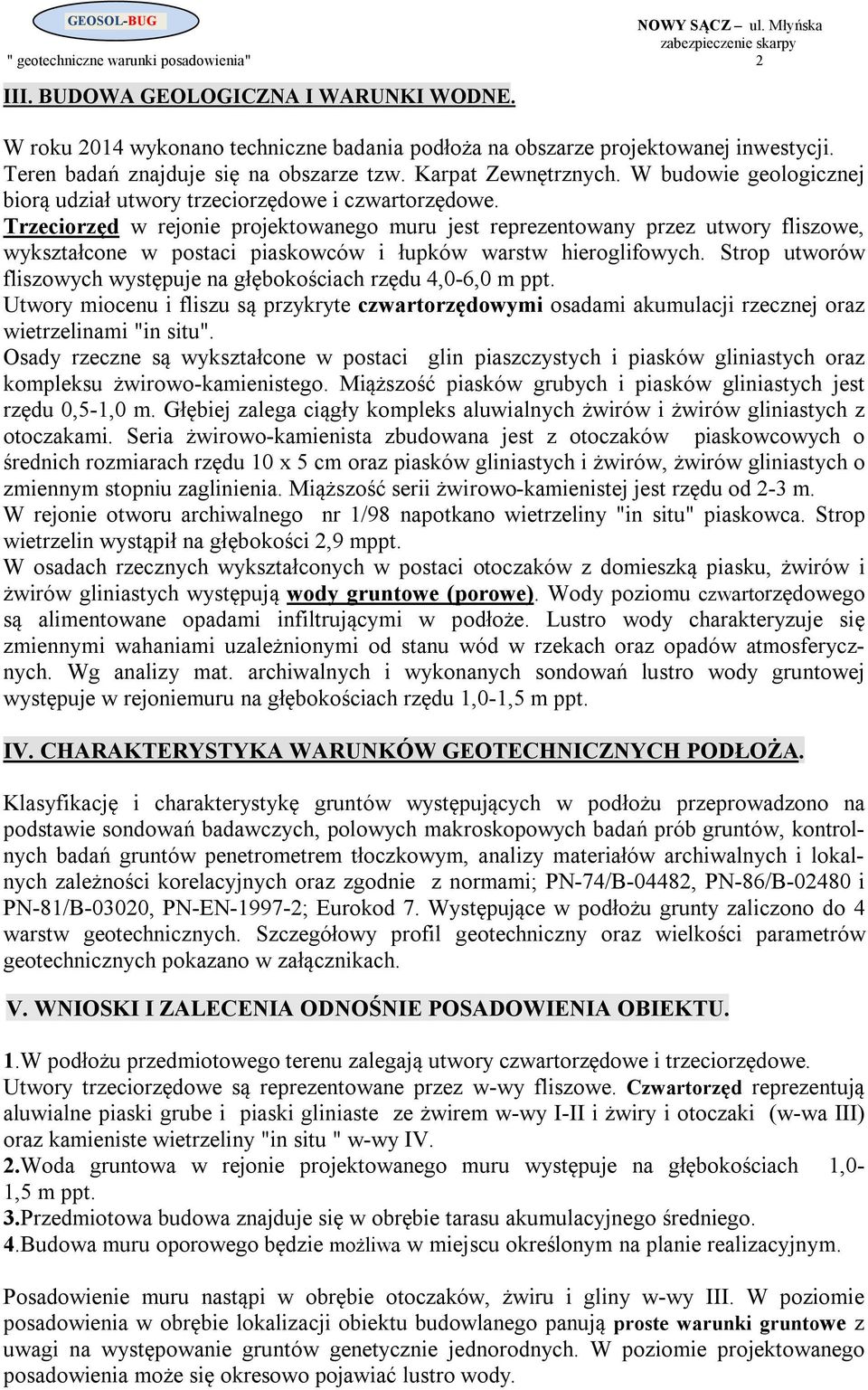

4 " geotechniczne warunki posadowienia" 2 III. BUDOWA GEOLOGICZNA I WARUNKI WODNE. W roku 2014 wykonano techniczne badania podłoża na obszarze projektowanej inwestycji. Teren badań znajduje się na obszarze tzw. Karpat Zewnętrznych. W budowie geologicznej biorą udział utwory trzeciorzędowe i czwartorzędowe. Trzeciorzęd w rejonie projektowanego muru jest reprezentowany przez utwory fliszowe, wykształcone w postaci piaskowców i łupków warstw hieroglifowych. Strop utworów fliszowych występuje na głębokościach rzędu 4,0-6,0 m ppt. Utwory miocenu i fliszu są przykryte czwartorzędowymi osadami akumulacji rzecznej oraz wietrzelinami "in situ". Osady rzeczne są wykształcone w postaci glin piaszczystych i piasków gliniastych oraz kompleksu żwirowo-kamienistego. Miąższość piasków grubych i piasków gliniastych jest rzędu 0,5-1,0 m. Głębiej zalega ciągły kompleks aluwialnych żwirów i żwirów gliniastych z otoczakami. Seria żwirowo-kamienista zbudowana jest z otoczaków piaskowcowych o średnich rozmiarach rzędu 10 x 5 cm oraz piasków gliniastych i żwirów, żwirów gliniastych o zmiennym stopniu zaglinienia. Miąższość serii żwirowo-kamienistej jest rzędu od 2-3 m. W rejonie otworu archiwalnego nr 1/98 napotkano wietrzeliny "in situ" piaskowca. Strop wietrzelin wystąpił na głębokości 2,9 mppt. W osadach rzecznych wykształconych w postaci otoczaków z domieszką piasku, żwirów i żwirów gliniastych występują wody gruntowe (porowe). Wody poziomu czwartorzędowego są alimentowane opadami infiltrującymi w podłoże. Lustro wody charakteryzuje się zmiennymi wahaniami uzależnionymi od stanu wód w rzekach oraz opadów atmosferycznych. Wg analizy mat. archiwalnych i wykonanych sondowań lustro wody gruntowej występuje w rejoniemuru na głębokościach rzędu 1,0-1,5 m ppt. IV. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH PODŁOŻA. Klasyfikację i charakterystykę gruntów występujących w podłożu przeprowadzono na podstawie sondowań badawczych, polowych makroskopowych badań prób gruntów, kontrolnych badań gruntów penetrometrem tłoczkowym, analizy materiałów archiwalnych i lokalnych zależności korelacyjnych oraz zgodnie z normami; PN-74/B-04482, PN-86/B i PN-81/B-03020, PN-EN ; Eurokod 7. Występujące w podłożu grunty zaliczono do 4 warstw geotechnicznych. Szczegółowy profil geotechniczny oraz wielkości parametrów geotechnicznych pokazano w załącznikach. V. WNIOSKI I ZALECENIA ODNOŚNIE POSADOWIENIA OBIEKTU. 1.W podłożu przedmiotowego terenu zalegają utwory czwartorzędowe i trzeciorzędowe. Utwory trzeciorzędowe są reprezentowane przez w-wy fliszowe. Czwartorzęd reprezentują aluwialne piaski grube i piaski gliniaste ze żwirem w-wy I-II i żwiry i otoczaki (w-wa III) oraz kamieniste wietrzeliny "in situ " w-wy IV. 2.Woda gruntowa w rejonie projektowanego muru występuje na głębokościach 1,0-1,5 m ppt. 3.Przedmiotowa budowa znajduje się w obrębie tarasu akumulacyjnego średniego. 4.Budowa muru oporowego będzie możliwa w miejscu określonym na planie realizacyjnym. Posadowienie muru nastąpi w obrębie otoczaków, żwiru i gliny w-wy III. W poziomie posadowienia w obrębie lokalizacji obiektu budowlanego panują proste warunki gruntowe z uwagi na występowanie gruntów genetycznie jednorodnych. W poziomie projektowanego posadowienia może się okresowo pojawiać lustro wody.

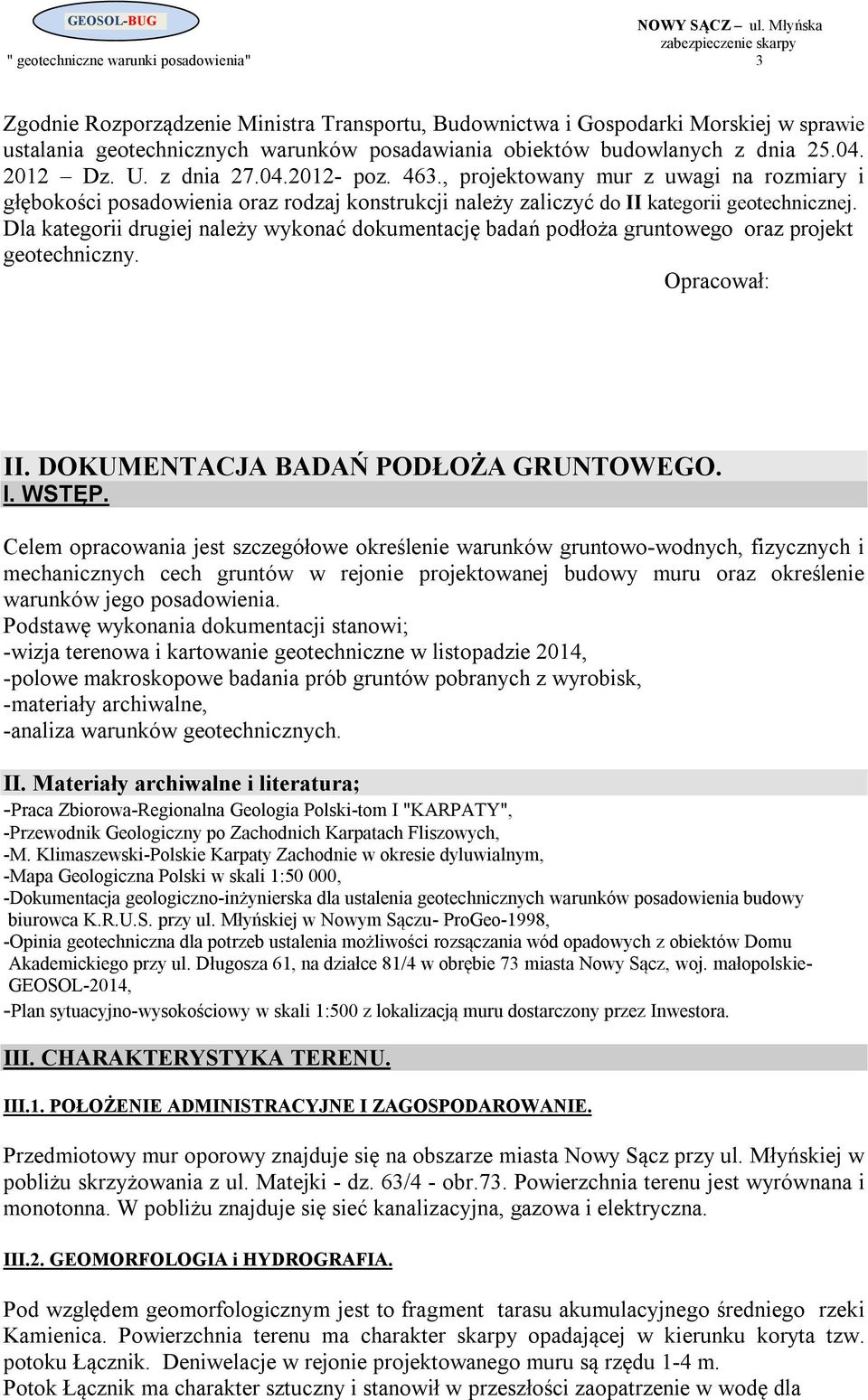

5 " geotechniczne warunki posadowienia" 3 Zgodnie Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych z dnia Dz. U. z dnia poz. 463., projektowany mur z uwagi na rozmiary i głębokości posadowienia oraz rodzaj konstrukcji należy zaliczyć do II kategorii geotechnicznej. Dla kategorii drugiej należy wykonać dokumentację badań podłoża gruntowego oraz projekt geotechniczny. Opracował: II. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO. I. WSTĘP. Celem opracowania jest szczegółowe określenie warunków gruntowo-wodnych, fizycznych i mechanicznych cech gruntów w rejonie projektowanej budowy muru oraz określenie warunków jego posadowienia. Podstawę wykonania dokumentacji stanowi; -wizja terenowa i kartowanie geotechniczne w listopadzie 2014, -polowe makroskopowe badania prób gruntów pobranych z wyrobisk, -materiały archiwalne, -analiza warunków geotechnicznych. II. Materiały archiwalne i literatura; -Praca Zbiorowa-Regionalna Geologia Polski-tom I "KARPATY", -Przewodnik Geologiczny po Zachodnich Karpatach Fliszowych, -M. Klimaszewski-Polskie Karpaty Zachodnie w okresie dyluwialnym, -Mapa Geologiczna Polski w skali 1:50 000, -Dokumentacja geologiczno-inżynierska dla ustalenia geotechnicznych warunków posadowienia budowy biurowca K.R.U.S. przy ul. Młyńskiej w Nowym Sączu- ProGeo-1998, -Opinia geotechniczna dla potrzeb ustalenia możliwości rozsączania wód opadowych z obiektów Domu Akademickiego przy ul. Długosza 61, na działce 81/4 w obrębie 73 miasta Nowy Sącz, woj. małopolskie- GEOSOL-2014, -Plan sytuacyjno-wysokościowy w skali 1:500 z lokalizacją muru dostarczony przez Inwestora. III. CHARAKTERYSTYKA TERENU. III.1. POŁOŻENIE ADMINISTRACYJNE I ZAGOSPODAROWANIE. Przedmiotowy mur oporowy znajduje się na obszarze miasta Nowy Sącz przy ul. Młyńskiej w pobliżu skrzyżowania z ul. Matejki - dz. 63/4 - obr.73. Powierzchnia terenu jest wyrównana i monotonna. W pobliżu znajduje się sieć kanalizacyjna, gazowa i elektryczna. III.2. GEOMORFOLOGIA i HYDROGRAFIA. Pod względem geomorfologicznym jest to fragment tarasu akumulacyjnego średniego rzeki Kamienica. Powierzchnia terenu ma charakter skarpy opadającej w kierunku koryta tzw. potoku Łącznik. Deniwelacje w rejonie projektowanego muru są rzędu 1-4 m. Potok Łącznik ma charakter sztuczny i stanowił w przeszłości zaopatrzenie w wodę dla

6 " geotechniczne warunki posadowienia" 4 młynów. Obecnie koryto potoku nie jest drożne i częściowo zasypane. W bezodpływowych odcinkach koryta stagnują wody. IV.CHARAKTERYSTYKA KONSTRUKCYJNA OBIEKTU BUDOWLANEGO. Wg informacji uzyskanych od Inwestora, projektuje się od strony potoku Łącznik w postaci żelbetonowego muru oporowego. Mur będzie posadowiony1,5 m poniżej koryta potoku. V.BUDOWA GEOLOGICZNA. Teren badań znajduje się na obszarze tzw. Karpat Zewnętrznych. W budowie geologicznej biorą udział utwory trzeciorzędowe i czwartorzędowe. Trzeciorzęd jest reprezentowany przez warstwy fliszowe, wykształcone w postaci łupków i przewarstwionych piaskowcami. Strop utworów fliszowych występuje na głębokościach rzędu 4-6 m ppt. Łupki są mocno spękane i zwietrzałe szczególnie w partii stropowej. Przy dłuższym kontakcie z powietrzem i wodą łatwo lasują i rozsypują się na drobne kawałki. Utwory trzeciorzędowe są przykryte czwartorzędowymi pokrywami akumulacji rzecznej budującymi taras akumulacyjny średni. Utwory te są reprezentowane przez warstwę piasku grubego i piasku gliniastego o miąższości 0,5-1,0 m oraz głównie przez żwiry gliniaste i żwiry z otoczakami skał piaskowcowych. Miąższość utworów rzecznych ocenia się na około 2-4 m. Lokalnie w rejonie otw. archiwalnego 1/98 stwierdzono występowanie kamienistych wietrzelin gliniastych. Całość pokrywa warstwa gleby i nasypów o miąższości 0,4-0,7 m. VI. WARUNKI WODNE. W oparciu o analizę dostępnych materiałów archiwalnych oraz wyniki sondowań w przedmiotowym rejonie wody podziemne występują w postaci jednolitego poziomu wodonośnego w serii żwirowo-kamienistej. W rejonie lokalizacji muru lustro wody występuje od głębokościach 1,0-1,5 m ppt w serii żwirowej. Lustro wody ulega okresowym wahaniom rzędu 0,5 m, związanych ze stanem wody w potoku Łącznik. Koryto potoku nie jest drożne i częściowo zasypane co powoduje powstawanie lokalnych oczek wodnych. (1,0 w górę. Spływ wód gruntowych następuje kierunku zbliżonym do północno-wschodniego t.j. w stronę koryta rzeki Kamienica. Prace badawcze prowadzono w porze suchej. VII. WARUNKI GEOTECHNICZNE PODŁOŻA GRUNTOWEGO. Klasyfikację i charakterystykę gruntów występujących w podłożu przeprowadzono na podstawie polowych makroskopowych badań prób gruntów w sondowaniach przelotowych, kontrolnych badań gruntów penetrometrem tłoczkowym, analizy materiałów archiwalnych oraz zgodnie z normami; PN-74/B-04482, PN-86/B i PN-81/B oraz PN-B Występujące w podłożu grunty zaliczono do 4 warstw geotechnicznych. Do warstwy geotechnicznej I zaliczono: -twardoplastyczne piaski gliniaste i gliny piaszczyste z domieszka żwiru. Grunty te wystąpiły warstwą o miąższości rzędu 0,3-1,3 m. Uogólniony stopień plastyczności przyjęto I L =0.20- stopień skonsolidowania geologicznego C. Uogólnione cechy fizyko- mechaniczne określono wg metody B, -wilgotność naturalna 14,00% -gęstość objętościowa 2,15 t/m3 -kąt tarcia wewnętrznego 15 o -kohezja 18 kpa -edometryczny moduł ściśliwości pierwotnej kpa

7 " geotechniczne warunki posadowienia" 5 Do warstwy geotechnicznej II zaliczono: -średniozagęszczone piaski grube z otoczakami, występujące w rejonie otworu archiwalnego nr 1/98, warstwa o miaższości 0,9 m. Uogólniony stopień zagęszczenia przyjęto I D =0,35. Uogólnione cechy fizyko-mechaniczne określono wg metody B-na podstawie dokumentacji archiwalnej, -wilgotność naturalna 23,1 % -gęstość objętościowa 2,00 t/m 3 -kąt tarcia wewnętrznego 32 o -edometryczny moduł ściśliwości pierwotnej kpa. Do warstwy geotechnicznej III zaliczono: -średniozagęszczone żwiry i żwiry gliniaste z otoczakami o zmiennych wzajemnych zawartościach procentowych. Grunty te stanowią podstawową warstwę geotechniczną terenu i zalegają pod piaskami średnimi warstwy I. Otoczaki osiągają średnie rozmiary rzędu 0,10x 0,05, maksymalnie do 0,2 m. Materiał wypełniający stanowią piaski, piaski gliniaste w ilości 20-30%. Miąższość warstwy żwirów gliniastych i otoczaków jest rzędu 3-4 m. Uogólniony stopień zagęszczenia przyjęto I D =0,40. Uogólnione cechy fizyko-mechaniczne określono wg metody B, -wilgotność naturalna 12 /18% -gęstość objętościowa 1,95/2,05 t/m 3 -kąt tarcia wewnętrznego 35 o -edometryczny moduł ściśliwości pierwotnej kpa. Do warstwy geotechnicznej IV zaliczono: -kamieniste wietrzeliny gliniaste złozone z rumoszu łupka i gliny pylastej, występujące w rejonie wyrobiska 1/98 od głębokości 2,9 m. Uogólniony stopień plastyczności przyjęto I L =0.05- stopień skonsolidowania geologicznego C. Uogólnione cechy fizyko- mechaniczne określono wg metody B-na podstawie dokumentacji archiwalnej, -wilgotność naturalna 18,9% -gęstość objętościowa 2,17 t/m3 -kąt tarcia wewnętrznego 17 o -kohezja 25 kpa -edometryczny moduł ściśliwości pierwotnej kpa. WNIOSKI I ZALECENIA. 1.W budowie geologicznej przedmiotowego terenu biorą udział utwory czwartorzędowe i trzeciorzędowe. Trzeciorzęd jest reprezentowany przez warstwy fliszowe. Czwartorzęd reprezentują osady akumulacji rzecznej zbudowane z mad piaszczystogliniastych (w-wy I-II) i żwirów z otoczakami (w-wa III) oraz utwory zwietrzelinowe (w-wa IV). Występujące w podłożu piaski gliniaste ze żwirem piaszczyste w-wy I i piaski grube z otoczakami w-wy II z uwagi na małe miąższości i występowanie w przypowierzchniowej partii terenu nie mają znaczenia dla posadowienia muru. Jako grunty nośne przydatne dla posadowienia należy przyjąć otoczaki i żwiry warstwy III oraz kamieniste wietrzeliny gliniaste w-wy IV. Projektowany mur oporowy jest zlokalizowany w obrębie tarasu średniego rzeki Kamienica. 2.W obrębie dokumentowanego terenu występuje jednolity generalnie swobodny poziomu wód gruntowych w warstwie żwirów, żwirów gliniastych i otoczaków. Lustro wody występuje w rejonie muru oporowego na głębokościach 1,0-1,5 m ppt. 3.Posadowienie muru nastąpi w obrębie żwirów i otoczaków w-wy III i kamienistych zwietrzelin w-wy IV. Grunty te stanowią wystarczająco nośne podłoże budowlane. Warunki gruntowe w rejonie działki należy określić jako proste z uwagi na występowanie gruntów jednolitych genetycznie oraz brak niekorzystnych zjawisk i procesów.

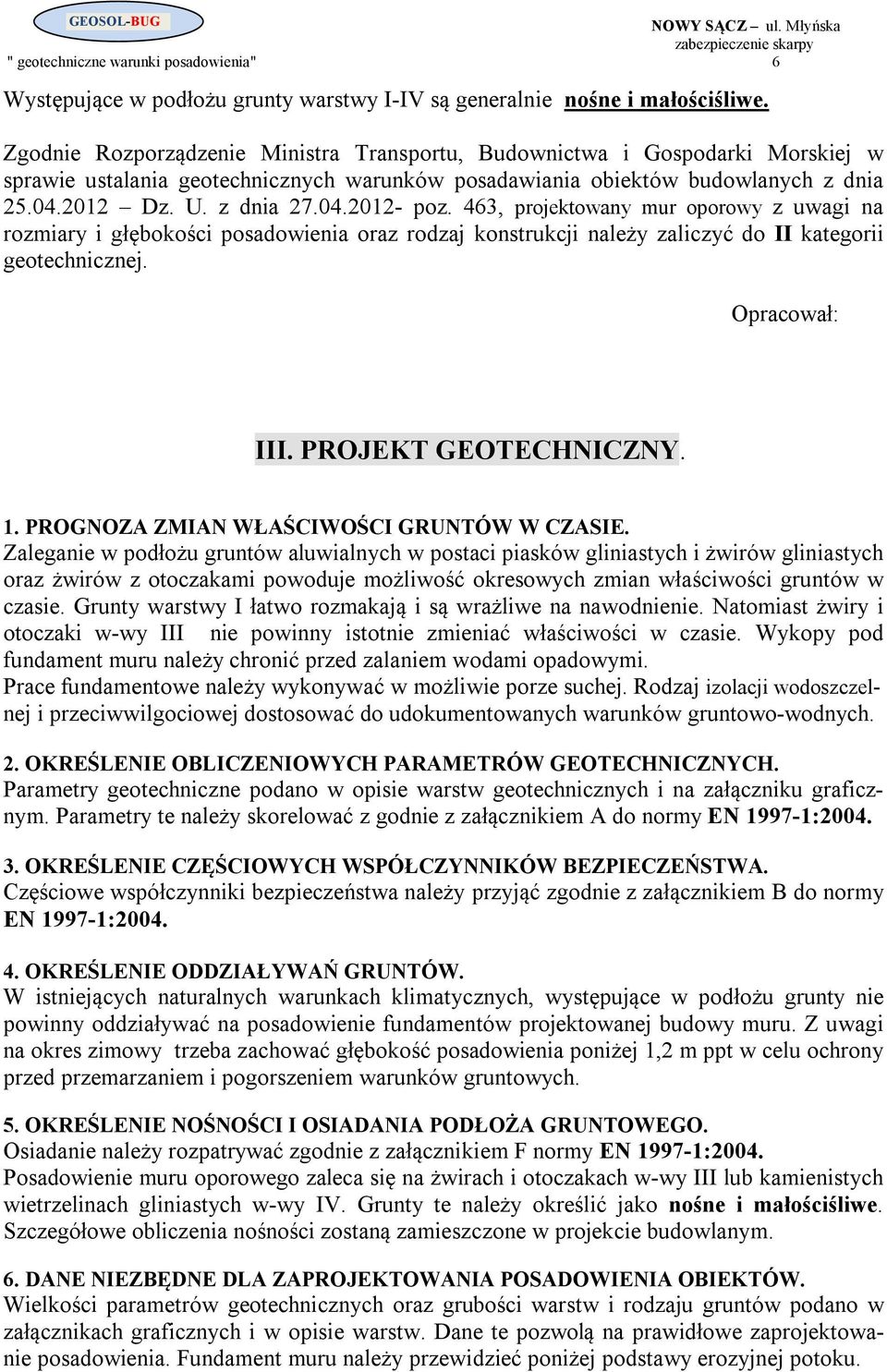

8 " geotechniczne warunki posadowienia" 6 Występujące w podłożu grunty warstwy I-IV są generalnie nośne i małościśliwe. Zgodnie Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych z dnia Dz. U. z dnia poz. 463, projektowany mur oporowy z uwagi na rozmiary i głębokości posadowienia oraz rodzaj konstrukcji należy zaliczyć do II kategorii geotechnicznej. Opracował: III. PROJEKT GEOTECHNICZNY. 1. PROGNOZA ZMIAN WŁAŚCIWOŚCI GRUNTÓW W CZASIE. Zaleganie w podłożu gruntów aluwialnych w postaci piasków gliniastych i żwirów gliniastych oraz żwirów z otoczakami powoduje możliwość okresowych zmian właściwości gruntów w czasie. Grunty warstwy I łatwo rozmakają i są wrażliwe na nawodnienie. Natomiast żwiry i otoczaki w-wy III nie powinny istotnie zmieniać właściwości w czasie. Wykopy pod fundament muru należy chronić przed zalaniem wodami opadowymi. Prace fundamentowe należy wykonywać w możliwie porze suchej. Rodzaj izolacji wodoszczelnej i przeciwwilgociowej dostosować do udokumentowanych warunków gruntowo-wodnych. 2. OKREŚLENIE OBLICZENIOWYCH PARAMETRÓW GEOTECHNICZNYCH. Parametry geotechniczne podano w opisie warstw geotechnicznych i na załączniku graficznym. Parametry te należy skorelować z godnie z załącznikiem A do normy EN : OKREŚLENIE CZĘŚCIOWYCH WSPÓŁCZYNNIKÓW BEZPIECZEŃSTWA. Częściowe współczynniki bezpieczeństwa należy przyjąć zgodnie z załącznikiem B do normy EN : OKREŚLENIE ODDZIAŁYWAŃ GRUNTÓW. W istniejących naturalnych warunkach klimatycznych, występujące w podłożu grunty nie powinny oddziaływać na posadowienie fundamentów projektowanej budowy muru. Z uwagi na okres zimowy trzeba zachować głębokość posadowienia poniżej 1,2 m ppt w celu ochrony przed przemarzaniem i pogorszeniem warunków gruntowych. 5. OKREŚLENIE NOŚNOŚCI I OSIADANIA PODŁOŻA GRUNTOWEGO. Osiadanie należy rozpatrywać zgodnie z załącznikiem F normy EN :2004. Posadowienie muru oporowego zaleca się na żwirach i otoczakach w-wy III lub kamienistych wietrzelinach gliniastych w-wy IV. Grunty te należy określić jako nośne i małościśliwe. Szczegółowe obliczenia nośności zostaną zamieszczone w projekcie budowlanym. 6. DANE NIEZBĘDNE DLA ZAPROJEKTOWANIA POSADOWIENIA OBIEKTÓW. Wielkości parametrów geotechnicznych oraz grubości warstw i rodzaju gruntów podano w załącznikach graficznych i w opisie warstw. Dane te pozwolą na prawidłowe zaprojektowanie posadowienia. Fundament muru należy przewidzieć poniżej podstawy erozyjnej potoku.

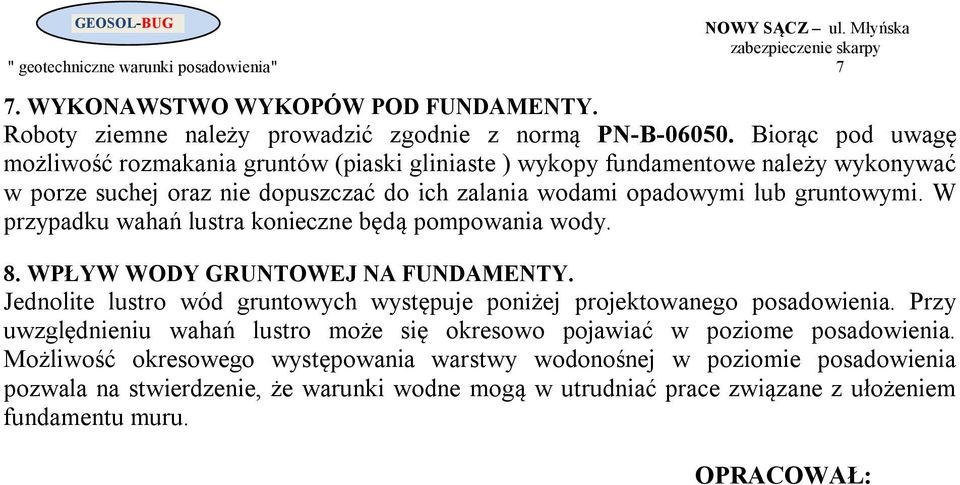

9 " geotechniczne warunki posadowienia" 7 7. WYKONAWSTWO WYKOPÓW POD FUNDAMENTY. Roboty ziemne należy prowadzić zgodnie z normą PN-B Biorąc pod uwagę możliwość rozmakania gruntów (piaski gliniaste ) wykopy fundamentowe należy wykonywać w porze suchej oraz nie dopuszczać do ich zalania wodami opadowymi lub gruntowymi. W przypadku wahań lustra konieczne będą pompowania wody. 8. WPŁYW WODY GRUNTOWEJ NA FUNDAMENTY. Jednolite lustro wód gruntowych występuje poniżej projektowanego posadowienia. Przy uwzględnieniu wahań lustro może się okresowo pojawiać w poziome posadowienia. Możliwość okresowego występowania warstwy wodonośnej w poziomie posadowienia pozwala na stwierdzenie, że warunki wodne mogą w utrudniać prace związane z ułożeniem fundamentu muru. OPRACOWAŁ:
