1 Załącznik 1 Wymagania szczegółowe do przetargu: Wykonanie dokumentacji projektowej wraz z uzyskaniem decyzji pozwolenia na budowę połączenia elektroenergetycznej linii 220kV relacji Mory-Towarowa i Mory-Ołtarzew na przedpolu stacji GPZ Mory i zmiana relacji linii. 1. Ogólny opis przedmiotu zamówienia Linia napowietrzna wysokiego napięcia Mory-Towarowa została wybudowana w parametrach linii 220kV. Tor południowy pracuje na napięciu 220kV natomiast tor północny pracuje na napięciu 110kV. Zadanie realizowane jest w celu umożliwienia pracy obu torów linii Mory Towarowa na napięcie 220kV. Docelowo przewiduje się powstanie linii 220kV relacji Mory-Towarowa, Mory-Ołtarzew. W celu dokonania opisanej wyżej zmiany układu pracy sieci 220 kv niezbędnym jest wybudowanie łącznika kablowego na przedpolu i terenie stacji 220/110 kv GPZ Mory Rys. 1 Proponowany wariant budowy połączenia linii 220kV Strona 1 z 10

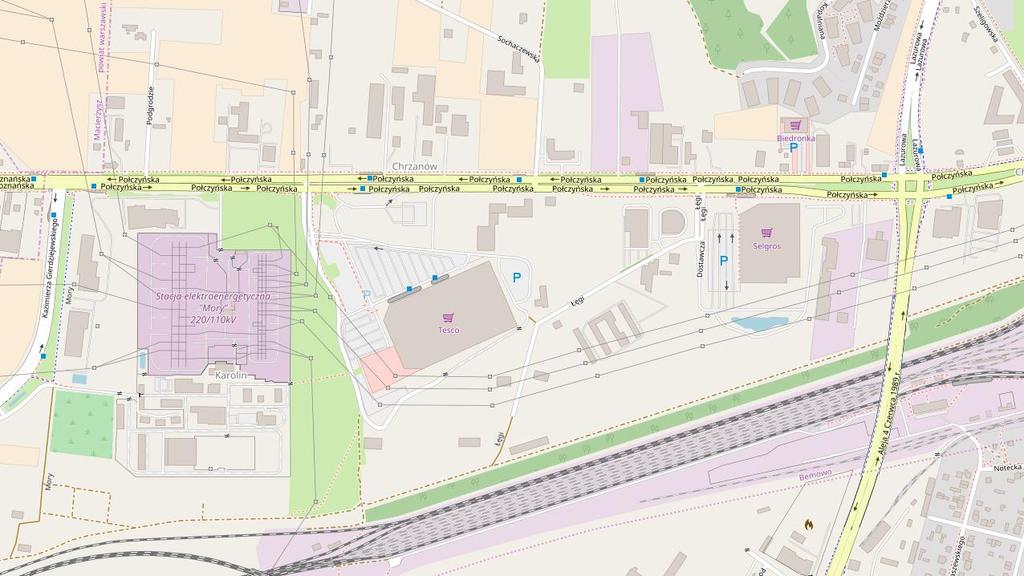

2 W ramach niniejszego przetargu oferent (zwany dalej w tekście Wykonawcą) będzie zobowiązany do opracowania dokumentacji projektowej budowy łącznika 220kV umożliwiającego powstanie linii 220kV relacji Towarowa - Ołtarzew. Rys. 2 Lokalizacja inwestycji 2. Zakres usługi 2.1 Wymagania ogólne W ramach usługi Wykonawca będzie zobowiązany do: 1. Przygotowania opracowania: Budowa połączenia elektroenergetycznej linii 220kV relacji Mory-Towarowa i Mory-Ołtarzew, 2. Przed przystąpieniem do prac wykonania pomiarów geodezyjnych przęsła 1-2 linii 220kV relacji Mory-Towarowa, 3. Wykonania projektu budowlanego, 4. Wykonanie projektu wykonawczego, 5. Wykonania projektu rozbiórki elementów, które na etapie projektowym zostaną przewidziane do demontażu, 6. Wykonania dokumentacji w oparciu o wytyczne opisane niniejszej specyfikacji, 7. Uzgodnienia projektów z innogy Stoen Operator (zwane dalej w tekście Zamawiającym) oraz PSE S.A., 8. Zaprojektowania odcinków linii w oparciu o materiały i urządzenia dopuszczone do stosowania w innogy Stoen Operator, 9. Zamawiający przekaże Wykonawcy wykaz montażowy i profil przęsła 1-2 oraz przęseł zerowych. Zamawiający nie udostępnia wykazów montażowych i profili na etapie przetargu. Strona 2 z 10

3 10. Uzyskania wszelkich, koniecznych pozwoleń, zgód i decyzji wraz z prawomocnymi decyzjami pozwolenia na budowę/rozbiórkę. W uzasadnionych przypadkach Wykonawca przekaże wydany przez organ administracji publicznej dokument potwierdzający brak sprzeciwu do złożonego zgłoszenia rozpoczęcia robót budowlanych, 11. Opracowania kosztorysu inwestorskiego oraz przedmiaru robót budowlanych, 12. Ustalenia danych właścicieli nieruchomości objętych zakresem przebudowy poszczególnych odcinków linii oraz przeprowadzenia wstępnych rozmów dotyczące pozyskania prawa do terenu dla projektowanych odcinków linii, 13. Prowadzenia ewidencji właścicieli i postępów prac projektowych w formie tabeli przekazanej przez Zamawiającego, 14. Przedstawiania w odstępach miesięcznych pisemnych raportów zawierających informacje o wykonaniu poszczególnych zadań w ramach prac projektowych oraz zadania przewidziane do realizacji. Wzór raportów zostanie przekazany Wykonawcy przez Zamawiającego, 15. Uwzględnienia w swojej ofercie kosztów pełnienia nadzoru autorskiego. 2.2 Wymagania techniczne 1. Przed wykonaniem projektów wykonawczych należy uzgodnić z Zamawiającym typ i producentów urządzeń planowanych do zastosowania, 2. Po dokonaniu pomiarów geodezyjnych Wykonawca przedstawi koncepcję wybudowania łącznika poza terenem stacji GPZ Mory. Na podstawie koncepcji podjęta zostanie decyzja co do sposobu wykonania łącznika (zastosowanie zejścia napowietrznego ze słupa nr 1/zaprojektowanie nowego słupa kablowego nr 1A w innej lokalizacji), 3. Zamawiający nie narzuca trasy linii kablowych, pozostawiając to inwencji Wykonawcy, 4. Koszty wynikające z nabycia praw do terenu (umowy liniowe, służebności przesyłu) będą po stronie innogy Stoen Operator, 5. Trasy linii kablowych muszą być zaprojektowane w sposób optymalny od strony finansowej przyszłej budowy. W pierwszej kolejności będą analizowane trasy w pasach drogowych oraz na działkach miejskich. W dalszej kolejności dopuszcza się lokalizację linii kablowych na działkach prywatnych pod warunkiem uzyskania służebności przesyłu, 6. Dokumentację należy wykonać w oparciu o wytyczne opisane w pkt. 3 niniejszej specyfikacji, 7. Wykonawca w swojej ofercie uwzględni koszty pełnienia nadzoru autorskiego. WYMAGANIA DOTYCZĄCE CZĘŚCI KABLOWEJ 8. Przyjąć zastosowanie kabli z polietylenu usieciowanego spełniających specyfikację techniczną innogy Stoen Operator Sp. z o.o., o przekroju żyły roboczej minimum 1400 mm 2 Cu przy zachowaniu znamionowej obciążalności ciągłej linii kablowych nie mniejszej niż 1250 A. Przekrój żyły powrotnej (nie mniejszy niż 140 mm2) należy dobrać do warunków zwarciowych na etapie projektu wykonawczego. 9. Przy uwzględnianiu sposobu ułożenia linii (odległość osiowa torów nie mniejsza niż 1,5 m) i oddziaływania cieplnego linii sąsiedniej obciążonej znamionowo, jak też sąsiedztwa innych urządzeń podziemnych mogących oddziaływać cieplnie na linie kablowe zapewnić jej znamionową obciążalność prądową zgodnie z pkt. 8, Strona 3 z 10

4 10. Dla każdego toru linii kablowej przewidzieć ułożenie dwóch przewodów ECC, których suma przekrojów będzie większa lub równa przekrojowi żyły powrotnej kabli. Szczegóły do uzgodnienia na etapie projektu wykonawczego. W przypadku, gdy projektuje się jednotorowy odcinek linii 220kV należy zastosować dwa przewody ECC, 11. Kable fazowe linii kablowych układać w układzie trójkątnym w osłonie z betonitu o szerokości i wysokości minimum 100 cm, przy czym warstwa pod linią o wysokości 30cm, szczegóły do uzgodnienia na etapie projektu wykonawczego, 12. Poszczególne tory linii kablowych 220 kv przykryć płytami betonowymi 50x50x7 ułożonymi na betonicie na styk po trasie każdego toru linii kablowej 220 kv. 13. Kable fazowe poszczególnych torów linii oznaczać opaskami z polwinitu o formie i treści uzgodnionej z innogy Stoen Operator (oznaczenie fazy, nazwę linii i napięcie znamionowe, typ kabla, rok budowy, wykonawca), opaski powinny być nałożone na kable fazowe w odstępach nie większych niż 5m, 14. Bezpośrednio na płytach betonowych, nad każdym z torów linii należy ułożyć folię ostrzegawczą koloru jasnoczerwonego wykonaną z polipropylenu (PP) o grubości 0,3..0,5mm i o szerokości minimum 50cm, 15. Na folii ostrzegawczej należy wykonać napis KABLE 220 kv. Litery napisu mają być wykonane przez dziurkowanie (perforowanie) otworami o średnicy od 3 do 6 mm. Napis KABLE 220 kv powinien być wykonany literami o wysokości co najmniej 12 cm (do 20 cm), w odstępach co 1m, 16. Przy przepustach rurowych stosować rury gładkościenne o średnicy zewnętrznej 225mm oraz grubości ścianki 20,5mm. Dopuszcza się zastosowanie rur karbowanych tylko przy wprowadzeniu linii kablowych na słup. Dobór rur w projektowanych przewiertach sterowanych należy uzgodnić indywidualnie na etapie projektu budowlanego, 17. Wzdłuż trasy linii kablowych 220 kv przewidywać budowę dwóch kanalizacji teletechnicznych (pierwotnych φ110 i wtórnych 3xφ32) dla światłowodowych linii kablowych zastępujących istniejące linie światłowodowe w przewodach typu OPGW oraz ADSS, szczegóły do uzgodnienia na etapie projektu wykonawczego, 18. Linie kablowe prowadzone po konstrukcji słupów kablowych od poziomu gruntu do dolnego poziomu pomostu monterskiego, należy także projektować w układzie trójkątnym. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 19. Projekty linii kablowych opracować w oparciu o zasady określone w normie N SEP-E-004, 20. Ograniczniki przepięć w żyle roboczej muszą spełniać wymagania zawarte w specyfikacji technicznej autorstwa PSE S.A. Ograniczniki przepięć 110kV, 220kV, 400kV (PSE- ST.Ograniczniki_110_220_400kV/2014) lub inne wytyczne wskazane przez PSE S.A., 21. Ograniczniki przepięć w żyle powrotnej roboczej muszą spełniać wymagania zawarte w specyfikacji technicznej autorstwa PSE S.A. Ograniczniki przepięć do ochrony osłon kabli elektroenergetycznych (PSE-ST.Ograniczniki_żyla_powrotna/2015) lub inne wytyczne wskazane przez PSE S.A., 22. W projekcie należy zawrzeć szczegółowe obliczenia związane z doborem ograniczników przepięć. Strona 4 z 10

5 WYMAGANIA DOTYCZĄCE CZĘŚCI NAPOWIETRZEJ 23. Z zasady przewidywać zastosowanie słupów kablowych opartych na bazie konstrukcji słupów kratowych wąsko-trzonowych o układzie przewodów jak w linii istniejącej. Szczegóły do uzgodnienia na etapie projektu budowlanego, 24. Ze względów sieciowych (ograniczone możliwości długotrwałych wyłączeń linii), nie należy przewidywać lokalizacji słupów kablowych w miejscach słupów istniejących, 25. Przewidywać taką lokalizację slupów kablowych, aby co najmniej do jednego słupa kablowego istniała możliwość podjazdu sprzętem (podnośnik koszowy), 26. Przy słupach kablowych dwutorowych, do których nie będzie możliwości podjazdu sprzętem (podnośnik koszowy) przewidywać podesty monterskie przy głowicach kablowych (górne pomosty), umożliwiające bezpieczne prowadzenie zabiegów eksploatacyjnych. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 27. Konstrukcje słupów kablowych wyposażać w pomosty monterskie zainstalowane na wysokości ok. 3-5 m (dolne pomosty). Na wysokości dolnych pomostów monterskich konstrukcje słupów kablowych należy wyposażać w dodatkowe konstrukcje utrudniające dostęp osób postronnych (tzw. ostrokół), 28. Konstrukcje słupów kablowych wyposażyć w system zabezpieczający przed upadkiem z wysokości (FABA), umożliwiający komunikację pionową i poziomą, 29. Przy mocnym słupie dwutorowym przewidywać takie rozwiązania konstrukcyjne (odległości bezpieczne), aby istniała możliwość prowadzenia czynności eksploatacyjnych na jednym torze linii, przy drugim torze linii pozostającym pod napięciem (w tym dojazd podnośników koszowych), 30. Przy słupach kablowych projektować dwa komplety włazów monterskich po dwóch krawężnikach konstrukcji słupowych od strony linii napowietrznych, 31. Elementy konstrukcji słupów (kątowniki) powinny być zabezpieczone przed rozkręceniem (kradzieżą). Do wysokości dolnych pomostów monterskich (ok 3-5m)należy stosować specjalne nierozbieralne złącza śrubowe z zabezpieczeniem przed odkręceniem (np. system Dominiaka), lub inne rozwiązania zaakceptowane przez innogy Stoen Operator Sp. z o.o. Zabrania się spawania śrub. 32. Konstrukcje stalowe słupów powinny być zabezpieczane antykorozyjne wg. specyfikacji technicznej innogy Stoen Operator. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 33. Linie kablowe 220 kv oraz linie światłowodowe prowadzone po konstrukcji słupa kablowego do wysokości tzw. ostrokołu, muszą być zabezpieczane specjalną metalową osłoną o grubości min. 3mm. Szczegóły techniczne do uzgodnienia na etapie projektu wykonawczego, 34. W projekcie wykonawczym zawrzeć obliczenia rozkładu natężenia pola magnetycznego wokół słupów kablowych, ze szczególnym uwzględnieniem miejsca prowadzenia linii kablowych po konstrukcji słupa. Na podstawie tych obliczeń zaprojektować odpowiedni kształt i grubość osłony metalowej opisanej w punkcie powyżej, 35. Górny poziom fundamentu słupa planować na wysokości nie mniejszej niż 0,5 m powyżej docelowych rzędnych powierzchni terenu, 36. Fundament oraz konstrukcja słupa (do wys. 0,5 m od fundamentów) powinny posiadać dodatkową ochronę przed działaniem czynników atmosferycznych. Szczegóły, w tym kolor powłoki do uzgodnienia na etapie projektu wykonawczego, Strona 5 z 10

6 37. W projekcie wykonawczym zawrzeć obliczenia napięć rażenia przy stanowiskach słupowych. Na podstawie obliczeń dobrać uziemienie ochronne. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 38. Przy słupach kablowych przewidywać stosowanie uziemień typu Galmar (taśma stalowa ocynkowana FeZn 30x5). Miejsca połączeń elementów uziemień zabezpieczyć antykorozyjnie przy pomocy taśmy Denso. Zwody na odcinku od konstrukcji słupa do poziomu gruntu malować na kolor żółto-zielony.przewidywać zastosowanie typów przewodów roboczych jak w linii istniejącej (AFL8/525), w przebudowanych przęsłach linii napowietrznej przewody muszą być dostosowane do temperatury pracy +80 C wg. normy PN-E , 39. Na słupach zastosować izolację ceramiczną typu LPZ 75/27, spełniającą specyfikację techniczną innogy Stoen Operator, szczegóły do uzgodnienia na etapie projektu wykonawczego, 40. Przewidywać całkowity demontaż fundamentów słupów przeznaczonych do likwidacji w ramach przebudowy, 41. Konstrukcje wsporcze na potrzeby montażu głowic kablowych i ograniczników przepięć muszą spełniać wybrane wymagania zawarte w powyższych punktach dotyczących części napowietrznej. Powyższe wymagania mają charakter ogólnych wytycznych technicznych do projektowania linii napowietrznych i kablowych w sieci Zamawiającego. Linie należy projektować w oparciu o wybrane punkty, adekwatnie do zakresu realizowanych prac projektowych. 3 Wytyczne dotyczące formy i jakości dokumentacji 3.1 Projekt budowlany 1. Forma, treść i zawartość zgodna z przepisami ustawy Prawo Budowlane oraz Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, 2. Trasa linii kablowych składana na Naradę Koordynacyjną musi być oznaczona na mapie jako pas terenu, nawet jeśli dotyczy to linii jednotorowej, 3. Przed złożeniem map z lokalizacją projektowanych urządzeń na Naradę Koordynacyjną Wykonawca uzgodni ją z innogy Stoen Operator oraz PSE S.A., przedkładając jednocześnie profil podłużny linii, 4. Studnie teletechniczne i skrzynki cross-bonding (w przypadku, gdy zakres projektu zakłada krzyżowanie żył powrotnych) zlokalizowane jak najbliżej trasy linii kablowych, poza pasem terenu przewidzianym dla linii kablowych, w pobliżu przewidzianych lokalizacji dla muf kablowych. 5. W opisie technicznym informacje o materiałach i urządzeniach przewidywanych do zamontowania należy podawać w sposób ogólny, bez podawania nazw handlowych wskazujących na konkretnego producenta lub typ materiału, 6. W opisie technicznym zostanie zawarta informacja, że wszelkie materiały i urządzenia przewidziane do zamontowania muszą być dopuszczone do stosowania w innogy Stoen Operator, Strona 6 z 10

7 7. Łącznie z projektem budowlanym Wykonawca złoży dokumentację formalno-prawną, w formie odrębnego zbioru dokumentów, zawierającą m.in. część właścicielską, wszelkie uzgodnienia branżowe, umowy, zgody, pozwolenia i decyzje, 8. Dokumentacja formalno-prawna powinna zawierać mapę w skali 1:500 lub 1:1000 (podzieloną na arkusze) z wyraźnym zaznaczeniem kolorem zielonym granic istniejących działek ewidencyjnych, ich numerów wraz z obrębami oraz zakresem planowanych czynności budowlanych. Opracowanie powinno zawierać również spis numerów działek, ich obrębów, właścicieli (władających), sygnatury decyzji lokalizacji inwestycji celu publicznego/ miejscowego planu zagospodarowania przestrzennego oraz sposób uregulowania stanu prawnego (np. służebność przesyłu, umowa z liniowa m. st. Warszawa, decyzja ZDM, itp.) 9. Część właścicielska powinna zawierać mapę w skali z wyraźnym zaznaczeniem kolorem zielonym (kolor nr 84 podstawowa paleta kolorów środowiska CAD) granic istniejących działek ewidencyjnych, ich numerów wraz z obrębami. Opracowanie powinno zawierać również spis numerów działek, ich obrębów, właścicieli (władających), sygnatury decyzji lokalizacji inwestycji celu publicznego/ miejscowego planu zagospodarowania przestrzennego oraz sposób uregulowania stanu prawnego (np. służebność przesyłu, umowa z miastem, decyzja ZDM, itp.), sygnatury dokumentów potwierdzających pozyskane prawo do terenu, 10. Projekt budowlany wraz z dokumentacją formalno-prawną, jako całość podlega uzgodnieniu w innogy Stoen Operator, 11. Wszystkie decyzje i uzgodnienia, zezwolenia powinny obowiązywać i umożliwiać wykonanie prac budowlanych w terminie co najmniej 6 miesięcy po dniu odbioru dokumentacji. 3.2 Projekt wykonawczy 1. Wykonawca uzyska uzgodnienie projektu wykonawczego przez innogy Stoen Operator oraz PSE S.A. najpóźniej w dniu uprawomocnienia decyzji pozwolenia na budowę. Projekt wykonawczy stanowi opracowanie wielotomowe, 2. Szczegółowe rozwiązania techniczne zawarte w projekcie wykonawczym muszą być zgodne z rozwiązaniami podanymi w projekcie budowlanym, uzgodnionym przez innogy Stoen Operator oraz PSE S.A. Za spełnienie tego warunku odpowiada autor projektu wykonawczego, 3. Projekt wykonawczy powinien stanowić jako całość, odrębne tomy tematyczne dla poszczególnych rodzajów urządzeń, 4. Propozycje nazw tomów tematycznych projektu wykonawczego dotyczącego budowy linii kablowych 110kV: 4.1. Linie kablowe 4.2. Linie napowietrzne 4.3. Linie światłowodowe 4.4. Przekroje skrzyżowań z infrastrukturą podziemną 4.5. Wprowadzenie linii kablowej do stacji 4.6. Wprowadzenie linii światłowodowej do stacji 4.7. Konstrukcje 4.8. Zabezpieczenia linii Strona 7 z 10

8 4.9. Obciążalność linii kablowej Inne nietypowe np. niezbędne analizy, badania geologiczne, itp. mogą stanowić odrębne tomy projektu. W punkcie 4.4 należy zawrzeć wszystkie przekroje skrzyżowań z infrastrukturą podziemną w tym uzgodnione z właścicielami infrastruktury krzyżującej się, 5. Tomy projektu wykonawczego powinny zawierać trzy podstawowe działy: opisy techniczne, część rysunkową, karty katalogowe materiałów i urządzeń przewidzianych do zabudowy, umieszczone w ww. kolejności, 6. Tomy projektu wykonawczego nie powinny zawierać załączników. Ewentualne odwołania powinny być kierowane do odrębnych tomów projektu wykonawczego, 7. Projekt wykonawczy musi być opracowany w całości w języku polskim. Opisy techniczne na rysunkach, karty katalogowe w języku polskim, 8. W każdym tomie projektu wykonawczego powinien znaleźć się spis tomów projektu wykonawczego, 9. W każdym tomie projektu wykonawczego powinien znaleźć się spis treści tomu, spis rysunków zawartych w tomie, 10. W każdym tomie projektu wykonawczego powinna się znaleźć karta zmian w projekcie, 11. W każdym tomie powinna znaleźć się karta uzgodnień zawierająca uproszczony spis treści oraz zakres rzeczowy projektu, szczegóły do uzgodnienia na etapie projektu wykonawczego 12. Każde rozwiązanie techniczne przewidziane w projekcie powinno być szczegółowo opisane w opisie technicznym i jednocześnie pokazane na odpowiednich rysunkach technicznych, 13. Format tomów A4, 14. Arkusze o wysokości 297mm mogą mieć długość maksymalnie 1500mm, 15. Profile podłużne linii należy przygotować w skali 1:100/1:500, 16. Ilość arkuszy profili musi być zgodna z ilością arkuszy planów zagospodarowania/sytuacyjnych. Arkusze planu zagospodarowania/sytuacyjnego i profilu o tych samych numerach muszą przedstawiać ten sam odcinek trasy, 17. Wszystkie arkusze planu zagospodarowania/sytuacyjnego oraz profilu powinny być kolejno ponumerowane w systemie: numer arkusza / liczba arkuszy 18. Wszystkie strony tomu powinny być kolejno ponumerowane w systemie: numer strony / liczba stron, 19. Przygotowując podkłady mapowe należy zastosować następujące styl wydruku: Krawędzie projektowanego pasa terenu dla linii kablowej kolor 240 (czerwony), linia ciągła, grubość linii 0,50mm, W przypadku linii dwutorowych oś pasa terenu kolor 240 (czerwony), linia przerywana Dashed 2, Oś linii kablowych kolor 240 (czerwony), linia ciągła, grubość 0,35mm, Studnie cross-bonding kolor 240 (czerwony), linia ciągła, grubość linii 0,50mm, Przepusty rurowe wykonanie rurami gładkościennymi kolor 250, linia ciągła, grubość linii 1mm rysowane pod linią oznaczającą oś linii kablowej, Przepusty rurowe wykonane rurami karbowanymi kolor 160, linia ciągła, grubość linii 0,70mm rysowane pod linią oznaczającą oś linii kablowej, Linie światłowodowe kolor 30, linia ciągła, grubość 0,35mm Strona 8 z 10

9 Studnie światłowodowe kolor 30, linia ciągła, grubość 0,35mm Uzbrojenie podziemne w odległości 3 metrów w terenie linie i symbole o parametrach domyślnych dla mapy pobranej z ewidencji kartograficznej wraz z opisem danej sieci, rysowane pod linią oznaczającą oś linii kablowej. Na dalszych odcinkach elementy sieci podziemnych w kolorze 253 (szary), Obrzeża/krawężniki ulic kolor 250, pozostałe parametry linii domyślne dla mapy pobranej z ewidencji kartograficznej, Obrzeża/krawężniki chodników, ścieżek rowerowych kolor 250, pozostałe parametry linii domyślne dla mapy pobranej z ewidencji kartograficznej, Wiaty przystankowe kolor 250, parametry linii domyślne dla mapy pobranej z ewidencji kartograficznej, Ogrodzenia kolor 250, pozostałe parametry linii domyślne dla mapy pobranej z ewidencji kartograficznej, Granice działek kolor 84, pozostałe parametry linii domyślne dla mapy pobranej z ewidencji kartograficznej, Zieleń kolor 100, pozostałe parametry obiektów domyślne dla mapy pobranej z ewidencji kartograficznej Dobór kolorów z podstawowej palety kolorów środowiska CAD. 3.3 Wersja elektroniczna i papierowa 1. Projekt budowlany stanowiący załącznik do prawomocnego pozwolenia na budowę powinien być dostarczony Zamawiającemu w dwóch egzemplarzach w wersji papierowej oraz w dwóch egzemplarzach w wersji elektronicznej (skan projektu budowlanego do pliku pdf). 2. Projekt wykonawczy, uzgodniony w innogy Stoen Operator oraz PSE S.A., dostarczony w trzech egzemplarzach w wersji papierowej oraz w dwóch egzemplarzach w wersji elektronicznej. 3. Wersja papierowa projektu wykonawczego musi być wyposażona w usztywniacze krawędzi papieru zabezpieczające przed jego ewentualnym zniszczeniem. 4. Wersja elektroniczna projektu wykonawczego powinna zostać, w odrębnych folderach: 01_Strony tytułowe - skany wszystkich stron każdego z tomów do pliku/-ów pdf 04_Narada koordynacyjna - opinia z narady koordynacyjnej wraz z załącznikiem mapowym 05_Pozwolenie na budowę decyzja/decyzje pozwolenia na budowę/rozbiórkę, jak również potwierdzenie braku sprzeciwu do złożonego zgłoszenia rozpoczęcia robót budowlanych wydane przez odpowiedni organ administracji publicznej 08_Prawa do terenu mapa z podziałem działek, tabelaryczne zestawienie właścicieli wraz z wyszczególnieniem tytułu prawnego oraz jego numerem, decyzje administracyjne, umowy liniowe, akty notarialne, umowy cywilno-prawne 11_Projekt techniczny w nim dwa podfoldery Projekt budowlany oraz Projekt wykonawczy ; gdy uzyskano więcej niż jedno pozwolenie na budowę/rozbiórkę kolejne podfoldery należy opisać P_Budowlany do dec nr.. obszar geograficzny/ulica); gdy projekty budowlane są załączone w formie pojedynczego pliku każdy, nie tworzyć podfolderów a ww. wymieniony opis folderu zastosować jako nazwę pliku Strona 9 z 10

10 5. Nazwy plików nie mogą być dłuższe niż 128 znaków 6. Wersję elektroniczną należy przekazać w następujących formatach plików Część opisowa w formacie *.pdf, *.doc Rysunki w formacie *.pdf, *.dwg Karty katalogowe w formacie *.pdf 7. Przez dwa egzemplarze wersji elektronicznej należy rozumieć dostarczenie dokumentacji na jednej płycie CD/DVD oraz jednym dysku przenośnym (pendrive). 4 Termin realizacji Wykonawca zobowiązuje się do realizacji zadania w terminie do 30 czerwca 2019 r. Strona 10 z 10
