Wymagania szczegółowe do zlecenia: Dokumentacja projektowa regulacji odległości od zabudowy napowietrznych linii 110kV.

Transkrypt

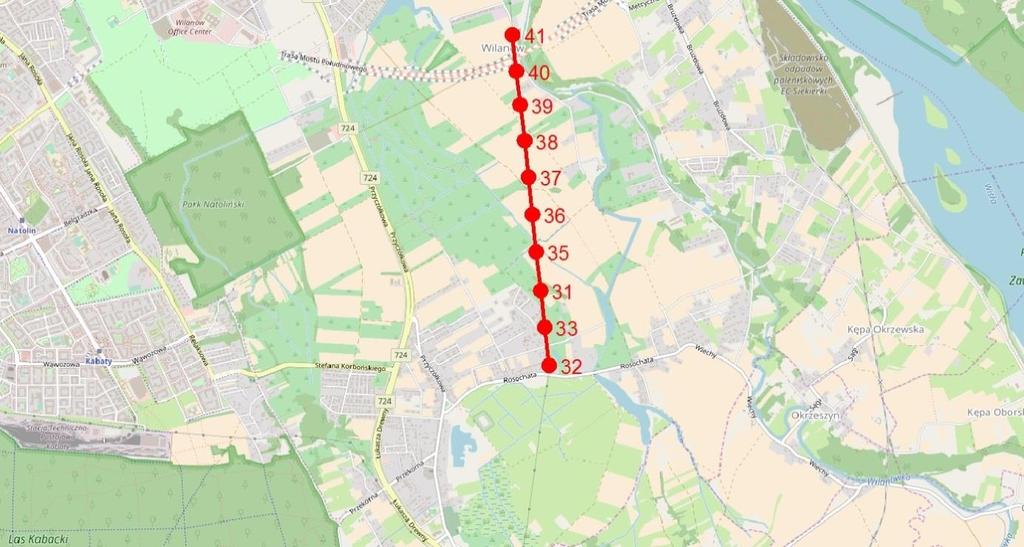

1 Załącznik nr 2 Wymagania szczegółowe do zlecenia: Dokumentacja projektowa regulacji odległości od zabudowy napowietrznych linii 110kV. 1 Ogólny opis przedmiotu zamówienia W ramach niniejszego przetargu oferent (zwany dalej w tekście Wykonawcą) będzie zobowiązany do opracowania dokumentacji projektowej regulacji odległości od zabudowy w wybranych odcinkach trzech ciągów liniowych 110kV: a) GPZ Piaseczno- EC Siekierki przęsło b) GPZ Piaseczno RPZ Ursus Miasto sekcja c) GPZ Mory RPZ Zachodnia przęsła 1-2,13-14,1-7, Opis odcinków linii napowietrznych 110kV 2.1 Linia Piaseczno Siekierki Rys. 1 Lokalizacja odcinka linii Piaseczno - Siekierki, sekcja Długość sekcji podlegającej regulacji:2564m W sekcji słupy serii: D 2 Dostosowanie do pracy z temperaturą +40 C zgodnie z normą PN-E :1998 Strona 1 z 7

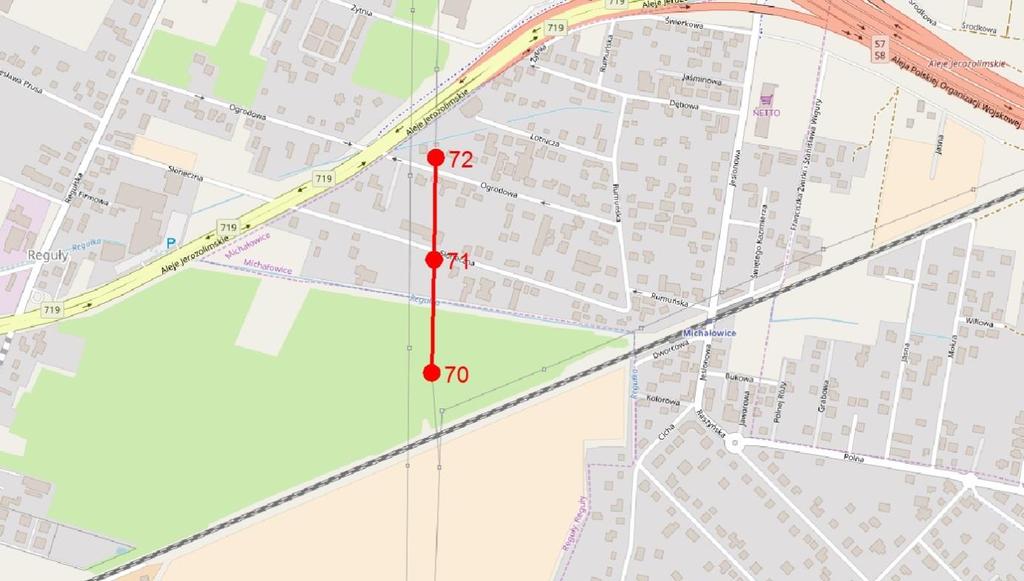

2 2.2 Linia Piaseczno Ursus Miasto Rys. 2 Lokalizacja odcinka linii Piaseczno Ursus Miasto, sekcja Długość sekcji podlegającej regulacji:366m W sekcji słupy serii: S24; SL24 Dostosowanie do pracy z temperaturą +80 C zgodnie z normą PN-E :1998 lub PN-EN : Linia Mory Zachodnia Rys. 3 Lokalizacja odcinka linii Mory Zachodnia, sekcje 1-2; 13-17; Długość sekcji podlegających regulacji: 1-2: 198m 13-17: 726m Strona 2 z 7

3 26-27: 195m W sekcji słupy serii: D 2 ; Dad Dostosowanie do pracy z temperaturą +80 C zgodnie z normą PN-E :1998 lub PN-EN : Zakres usługi 3.1 Wymagania ogólne W ramach usługi Wykonawca będzie zobowiązany do: 1. Przygotowania opracowań: 1.1. Podwyższenie przewodów linii 110kV relacji Piaseczno Siekierki w przęśle 35-36, 1.2. Podwyższenie przewodów linii 110kV relacji Piaseczno Ursus Miasto w sekcji 70-72, 1.3. Podwyższenie przewodów linii 110kV relacji Mory Zachodnia w przęśle 1-2, 1.4. Podwyższenie przewodów linii 110kV relacji Mory Zachodnia w przęsłach i 16-17, 1.5. Podwyższenie przewodów linii 110kV relacji Mory Zachodnia w przęśle 26-27, 2. Przed przystąpieniem do prac wykonania pomiarów geodezyjnych odcinków linii będących przedmiotem opracowania. 3. Wykonania projektów budowlanych oddzielnie dla każdego z opracowań, 4. Wykonanie projektów wykonawczych oddzielnie dla każdego z opracowań, 5. Wykonania dokumentacji w oparciu o wytyczne opisane w pkt. 4 niniejszej specyfikacji, 6. Uzgodnienia projektów z innogy Stoen Opearator (zwane dalej w tekście Zamawiającym), 7. Zaprojektowania odcinków linii 110kV w oparciu o materiały i urządzenia dopuszczone do stosowania w innogy Stoen Operator, 8. Uzyskania wszelkich, koniecznych pozwoleń, zgód i decyzji wraz z prawomocnymi decyzjami pozwolenia na budowę/rozbió kę. W uzasadnionych przypadkach Wykonawca przekaże wydany przez organ administracji publicznej dokument potwierdzający brak sprzeciwu do złożonego zgłoszenia rozpoczęcia robót budowlanych, 9. Ustalenia danych właścicieli nieruchomości objętych zakresem przebudowy poszczególnych odcinków linii oraz przeprowadzi wstępne rozmowy dotyczące pozyskania prawa do terenu dla projektowanych odcinków linii, 10. Prowadzenia ewidencji właścicieli i postępów prac projektowych w formie tabeli przekazanej przez Zamawiającego, 11. Przedstawiania w odstępach miesięcznych pisemnych raportów zawierających informacje o wykonaniu poszczególnych zadań w ramach prac projektowych oraz zadania przewidziane do realizacji. Wzór raportów zostanie przekazany Wykonawcy przez Zamawiającego, 12. Uwzględnienia w swojej ofercie kosztów pełnienia nadzoru autorskiego. 3.2 Wymagania techniczne 1. Przed wykonaniem projektów wykonawczych należy uzgodnić z Zamawiającym. typ i producentów urządzeń planowanych do zastosowania Strona 3 z 7

4 2. Z zasady przewidywać zastosowanie słupów o konstrukcji wąskotrzonowej. W sytuacjach wyjątkowych, za zgodą innogy Stoen Operator, dopuszcza się zastosowanie słupa pełnościennego o konstrukcji rurowej, 3. W przypadku przęsła linii Mory-Zachodnia zamawiający przewiduje konieczność zaprojektowania nowego słupa, który biedzie można posadowić na istniejącym fundamencie słupa Dad (poniemiecki), 4. Parametry techniczne nowych słupów, w tym układ przewodów dostosować do parametrów sąsiednich słupów. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 5. W przypadku sekcji linii Mory-Zachodnia w pierwszej kolejności Wykonawca przedstawi koncepcję techniczną oraz analizę formalno-prawną zaprojektowania jej zgodnie z normą PN-EN :2013 oraz załącznikiem krajowym PN-EN :2016 przy użyciu słupów o konstrukcji wąskotrzonowej z beczkowym układem przewodów, 6. Górny poziom fundamentu słupa planować na wysokości nie mniejszej niż 0,5 m powyżej docelowych rzędnych powierzchni terenu, 7. Przy mocnym słupie dwutorowym przewidywać takie rozwiązania konstrukcyjne (odległości bezpieczne), aby istniała możliwość prowadzenia czynności eksploatacyjnych na jednym torze linii, przy drugim torze linii pozostającym pod napięciem, 8. Przy zastosowaniu słupa o konstrukcji rurowej przewidywać instalację systemu asekuracji (w innogy Stoen Operator obowiązuje system FABA). Szczegóły do uzgodnienia z działem eksploatacji na etapie projektu wykonawczego, 9. Fundament oraz konstrukcja słupa (do wys. 0,5 m od fundamentów) powinny posiadać dodatkową ochronę przed działaniem czynników atmosferycznych. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 10. Elementy konstrukcji słupów kablowych (kątowniki) powinny być zabezpieczone przed rozkręceniem (kradzieżą). Do wysokości min. 3 m od fundamentu należy stosować specjalne nierozbieralne złącza śrubowe, lub inne rozwiązania zaakceptowane przez innogy Stoen Operator Sp. z o.o. 11. Przy słupach przewidywać stosowanie uziemień typu Galmar 12. Konstrukcje stalowe słupów kablowych powinny być zabezpieczane antykorozyjne wg. specyfikacji technicznej innogy Stoen Operator. Szczegóły do uzgodnienia na etapie projektu wykonawczego 13. W projekcie wykonawczym zawrzeć obliczenia napięć rażenia przy stanowiskach słupowych. Na podstawie obliczeń dobrać uziemienie ochronne. Szczegóły do uzgodnienia na etapie projektu wykonawczego, 14. Na słupach zastosować izolację kompozytową, spełniającą specyfikację techniczną innogy Stoen Operator, szczegóły do uzgodnienia na etapie projektu wykonawczego 15. Przewidywać całkowity demontaż fundamentów słupów przeznaczonych do likwidacji w ramach przebudowy. Strona 4 z 7

5 3.3 Wymagania w zakresie formy i jakości dokumentacji Projekt budowlany 1. Forma, treść i zawartość zgodna z przepisami ustawy Prawo Budowlane oraz Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, 2. Przed złożeniem map z lokalizacją projektowanych urządzeń na Naradę Koordynacyjną Wykonawca uzgodni ją z innogy Stoen Operator. 3. W opisie technicznym informacje o materiałach i urządzeniach przewidywanych do zamontowania należy podawać w sposób ogólny, bez podawania nazw handlowych wskazujących na konkretnego producenta lub typ materiału. 4. W opisie technicznym zostanie zawarta informacja, że wszelkie materiały i urządzenia przewidziane do zamontowania muszą być dopuszczone do stosowania w innogy Stoen Operator. 5. Łącznie z projektem budowlanym Wykonawca złoży dokumentację formalno-prawną, w formie odrębnego zbioru dokumentów, zawierającą m.in. część właścicielską, wszelkie uzgodnienia branżowe, umowy, zgody, pozwolenia i decyzje. 6. Dokumentacja formalno-prawna powinna zawierać mapę w skali 1:500 lub 1:1000 z wyraźnym zaznaczeniem kolorem zielonym granic istniejących działek ewidencyjnych, ich numerów wraz z obrębami oraz zakresem planowanych czynności budowlanych. Opracowanie powinno zawierać również spis numerów działek, ich obrębów, właścicieli (władających), sygnatury decyzji lokalizacji inwestycji celu publicznego/ miejscowego planu zagospodarowania przestrzennego oraz sposób uregulowania stanu prawnego (np. służebność przesyłu, umowa z miastem, decyzja ZDM, itp.) 7. Projekt budowlany wraz z dokumentacją formalno-prawną, jako całość podlega uzgodnieniu w innogy Stoen Operator. 8. Wszystkie decyzje i uzgodnienia, zezwolenia powinny obowiązywać i umożliwiać wykonanie prac budowlanych w terminie co najmniej 6 miesięcy po dniu odbioru dokumentacji Projekt wykonawczy 1. Wykonawca uzyska uzgodnienie projekt wykonawczego z innogy Stoen Operator najpóźniej w dniu uprawomocnienia decyzji pozwolenia na budowę. Projekt wykonawczy stanowi opracowanie wielotomowe. 2. Szczegółowe rozwiązania techniczne zawarte w projekcie wykonawczym muszą być zgodne z rozwiązaniami podanymi w projekcie budowlanym, uzgodnionym przez innogy Stoen Operator. Za spełnienie tego warunku odpowiada autor projektu wykonawczego. 3. Projekt wykonawczy powinien stanowić jako całość, odrębne tomy tematyczne dla poszczególnych rodzajów urządzeń. 4. Propozycje nazw tomów tematycznych projektu wykonawczego dotyczącego budowy linii napowietrznych lub kablowych 110kV: Linie kablowe Linie napowietrzne Linie światłowodowe Konstrukcje Obciążalność linii Strona 5 z 7

6 Inne nietypowe np. niezbędne analizy, badania geologiczne, itp. mogą stanowić odrębne tomy projektu, 5. Tomy projektu wykonawczego powinny zawierać trzy podstawowe działy: opisy techniczne, część rysunkową, karty katalogowe materiałów i urządzeń przewidzianych do zabudowy, umieszczone w ww. kolejności, 6. Tomy projektu wykonawczego nie powinny zawierać załączników. Ewentualne odwołania powinny być kierowane do odrębnych tomów projektu wykonawczego, 7. Projekt wykonawczy musi być opracowany w całości w języku polskim. Opisy techniczne na rysunkach, karty katalogowe w języku polskim, 8. W każdym tomie projektu wykonawczego powinien znaleźć się spis tomów projektu wykonawczego, 9. W każdym tomie projektu wykonawczego powinien znaleźć się spis treści tomu, spis rysunków zawartych w tomie, 10. W każdym tomie projektu wykonawczego powinna się znaleźć karta zmian w projekcie 11. Każde rozwiązanie techniczne przewidziane w projekcie powinno być szczegółowo opisane w opisie technicznym i jednocześnie pokazane na odpowiednich rysunkach technicznych, 12. Format tomów A4, 13. Arkusze o wysokości 297mm mogą mieć długość maksymalnie 1500mm, 14. Profile podłużne linii należy przygotować w skali 1:100/1:500, 15. Ilość arkuszy profili musi być zgodna z ilością arkuszy planów zagospodarowania. Arkusze planu zagospodarowania i profilu o tych samych numerach muszą przedstawiać ten sam odcinek trasy, 16. Wszystkie strony tomu powinny być kolejno ponumerowane w systemie numer strony / liczba stron Wersja elektroniczna/papierowa 1. Projekt budowlany stanowiący załącznik do prawomocnego pozwolenia na budowę powinien być dostarczony Zamawiającemu w dwóch egzemplarzach w wersji papierowej oraz w dwóch egzemplarzach w wersji elektronicznej (skan ostemplowanego projektu budowlanego do pliku pdf). 2. Projekt wykonawczy, uzgodniony w innogy Stoen Operator, dostarczony w trzech egzemplarzach w wersji papierowej oraz w dwóch egzemplarzach w wersji elektronicznej. 3. Wersja papierowa projektu wykonawczego musi być wyposażona w usztywniacze krawędzi papieru zabezpieczające przed jego ewentualnym zniszczeniem. 4. Wersja elektroniczna projektu wykonawczego powinna zostać, w odrębnych folderach: 01_Strony tytułowe - skany wszystkich stron każdego z tomów do pliku/-ów pdf 04_Narada koordynacyjna - opinia z narady koordynacyjnej wraz z załącznikiem mapowym 05_Pozwolenie na budowę decyzja/decyzje pozwolenia na budowę/rozbiórkę, jak również potwierdzenie braku sprzeciwu do złożonego zgłoszenia rozpoczęcia robót budowlanych wydane przez odpowiedni organ administracji publicznej 08_Prawa do terenu mapa z podziałem działek, tabelaryczne zestawienie właścicieli wraz z wyszczególnieniem tytułu prawnego oraz jego numerem, decyzje administracyjne, umowy liniowe, akty notarialne, umowy cywilno-prawne Strona 6 z 7
