Szczegółowy opis przedmiotu zamówienia (OPZ) dla części 4 zamówienia Konserwacja systemu wentylacji

Transkrypt

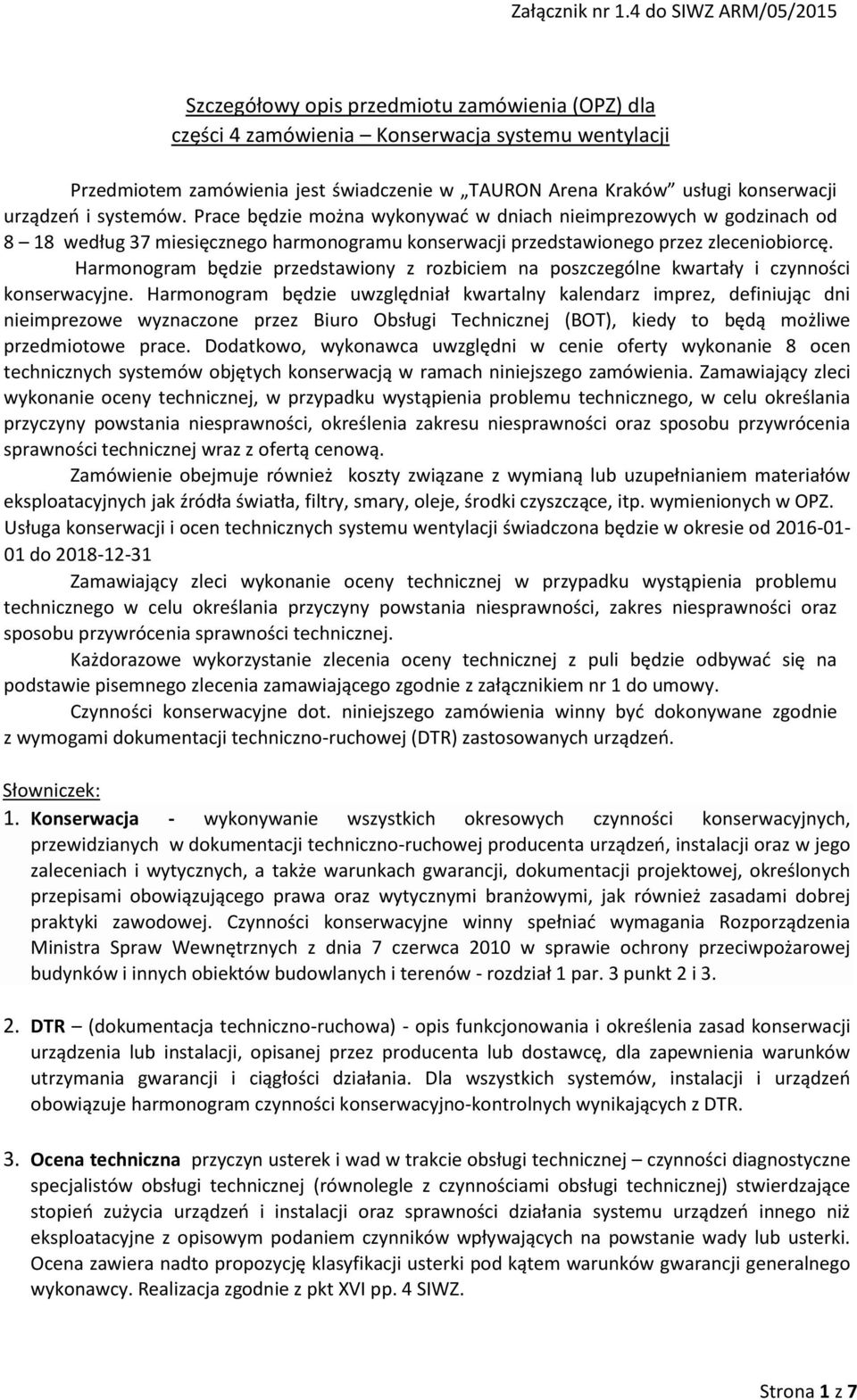

1 Szczegółowy opis przedmiotu zamówienia () dla części zamówienia Konserwacja systemu wentylacji Przedmiotem zamówienia jest świadczenie w TAURON Arena Kraków usługi konserwacji urządzeń i systemów. Prace będzie można wykonywać w dniach nieimprezowych w godzinach od 8 18 według 3 miesięcznego harmonogramu konserwacji przedstawionego przez zleceniobiorcę. Harmonogram będzie przedstawiony z rozbiciem na poszczególne kwartały i czynności konserwacyjne. Harmonogram będzie uwzględniał kwartalny kalendarz imprez, definiując dni nieimprezowe wyznaczone przez Biuro Obsługi Technicznej (BOT), kiedy to będą możliwe przedmiotowe prace. Dodatkowo, wykonawca uwzględni w cenie oferty wykonanie 8 ocen technicznych systemów objętych konserwacją w ramach niniejszego zamówienia. Zamawiający zleci wykonanie oceny technicznej, w przypadku wystąpienia problemu technicznego, w celu określania przyczyny powstania niesprawności, określenia zakresu niesprawności oraz sposobu przywrócenia sprawności technicznej wraz z ofertą cenową. Zamówienie obejmuje również koszty związane z wymianą lub uzupełnianiem materiałów eksploatacyjnych jak źródła światła, filtry, smary, oleje, środki czyszczące, itp. wymienionych w. Usługa konserwacji i ocen technicznych systemu wentylacji świadczona będzie w okresie od do Zamawiający zleci wykonanie oceny technicznej w przypadku wystąpienia problemu technicznego w celu określania przyczyny powstania niesprawności, zakres niesprawności oraz sposobu przywrócenia sprawności technicznej. Każdorazowe wykorzystanie zlecenia oceny technicznej z puli będzie odbywać się na podstawie pisemnego zlecenia zamawiającego zgodnie z załącznikiem nr 1 do umowy. Czynności konserwacyjne dot. niniejszego zamówienia winny być dokonywane zgodnie z wymogami dokumentacji techniczno-ruchowej (DTR) zastosowanych urządzeń. Słowniczek: 1. Konserwacja - wykonywanie wszystkich okresowych czynności konserwacyjnych, przewidzianych w dokumentacji techniczno-ruchowej producenta urządzeń, instalacji oraz w jego zaleceniach i wytycznych, a także warunkach gwarancji, dokumentacji projektowej, określonych przepisami obowiązującego prawa oraz wytycznymi branżowymi, jak również zasadami dobrej praktyki zawodowej. Czynności konserwacyjne winny spełniać wymagania Rozporządzenia Ministra Spraw Wewnętrznych z dnia czerwca 2010 w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów - rozdział 1 par. 3 punkt 2 i DTR (dokumentacja techniczno-ruchowa) - opis funkcjonowania i określenia zasad konserwacji urządzenia lub instalacji, opisanej przez producenta lub dostawcę, dla zapewnienia warunków utrzymania gwarancji i ciągłości działania. Dla wszystkich systemów, instalacji i urządzeń obowiązuje harmonogram czynności konserwacyjno-kontrolnych wynikających z DTR. 3. Ocena techniczna przyczyn usterek i wad w trakcie obsługi technicznej czynności diagnostyczne specjalistów obsługi technicznej (równolegle z czynnościami obsługi technicznej) stwierdzające stopień zużycia urządzeń i instalacji oraz sprawności działania systemu urządzeń innego niż eksploatacyjne z opisowym podaniem czynników wpływających na powstanie wady lub usterki. Ocena zawiera nadto propozycję klasyfikacji usterki pod kątem warunków gwarancji generalnego wykonawcy. Realizacja zgodnie z pkt XVI pp. SIWZ. Strona 1 z

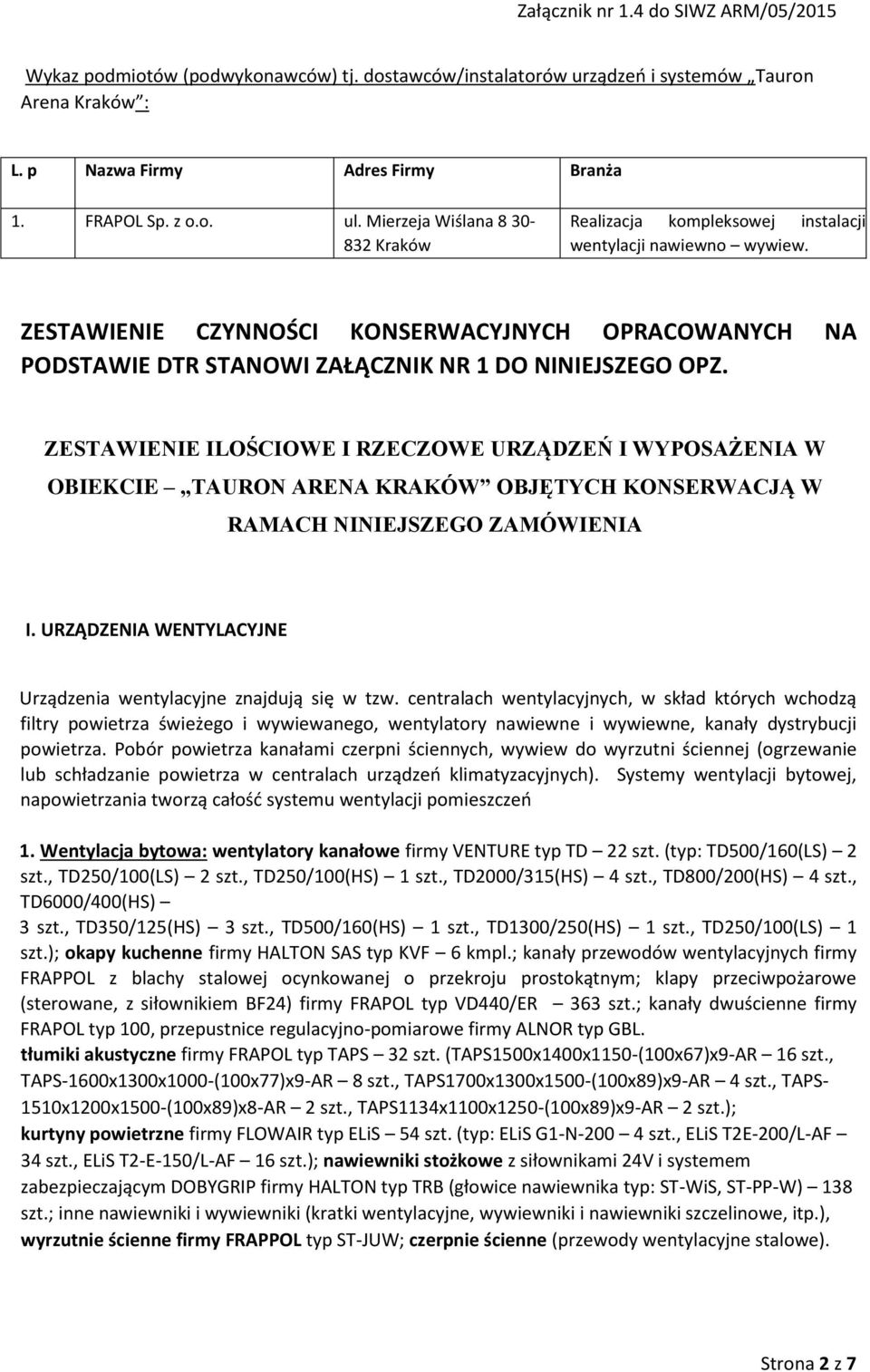

2 Wykaz podmiotów (podwykonawców) tj. dostawców/instalatorów urządzeń i systemów Tauron Arena Kraków : L. p Nazwa Firmy Adres Firmy Branża 1. FRAPOL Sp. z o.o. ul. Mierzeja Wiślana Kraków Realizacja kompleksowej instalacji wentylacji nawiewno wywiew. ZESTAWIENIE CZYNNOŚCI KONSERWACYJNYCH OPRACOWANYCH NA PODSTAWIE DTR STANOWI ZAŁĄCZNIK NR 1 DO NINIEJSZEGO. ZESTAWIENIE ILOŚCIOWE I RZECZOWE URZĄDZEŃ I WYPOSAŻENIA W OBIEKCIE TAURON ARENA KRAKÓW OBJĘTYCH KONSERWACJĄ W RAMACH NINIEJSZEGO ZAMÓWIENIA I. URZĄDZENIA WENTYLACYJNE Urządzenia wentylacyjne znajdują się w tzw. centralach wentylacyjnych, w skład których wchodzą filtry powietrza świeżego i wywiewanego, wentylatory nawiewne i wywiewne, kanały dystrybucji powietrza. Pobór powietrza kanałami czerpni ściennych, wywiew do wyrzutni ściennej (ogrzewanie lub schładzanie powietrza w centralach urządzeń klimatyzacyjnych). Systemy wentylacji bytowej, napowietrzania tworzą całość systemu wentylacji pomieszczeń 1. Wentylacja bytowa: wentylatory kanałowe firmy VENTURE typ TD 22 szt. (typ: TD500/160(LS) 2 szt., TD250/100(LS) 2 szt., TD250/100(HS) 1 szt., TD2000/315(HS) szt., TD800/200(HS) szt., TD6000/00(HS) 3 szt., TD350/125(HS) 3 szt., TD500/160(HS) 1 szt., TD1300/250(HS) 1 szt., TD250/100(LS) 1 szt.); okapy kuchenne firmy HALTON SAS typ KVF 6 kmpl.; kanały przewodów wentylacyjnych firmy FRAPPOL z blachy stalowej ocynkowanej o przekroju prostokątnym; klapy przeciwpożarowe (sterowane, z siłownikiem BF2) firmy FRAPOL typ VD0/ER 363 szt.; kanały dwuścienne firmy FRAPOL typ 100, przepustnice regulacyjno-pomiarowe firmy ALNOR typ GBL. tłumiki akustyczne firmy FRAPOL typ TAPS 32 szt. (TAPS1500x100x1150-(100x6)x9-AR 16 szt., TAPS-1600x1300x1000-(100x)x9-AR 8 szt., TAPS100x1300x1500-(100x89)x9-AR szt., TAPS- 1510x1200x1500-(100x89)x8-AR 2 szt., TAPS113x1100x1250-(100x89)x9-AR 2 szt.); kurtyny powietrzne firmy FLOWAIR typ ELiS 5 szt. (typ: ELiS G1-N-200 szt., ELiS T2E-200/L-AF 3 szt., ELiS T2-E-150/L-AF 16 szt.); nawiewniki stożkowe z siłownikami 2V i systemem zabezpieczającym DOBYGRIP firmy HALTON typ TRB (głowice nawiewnika typ: ST-WiS, ST-PP-W) 138 szt.; inne nawiewniki i wywiewniki (kratki wentylacyjne, wywiewniki i nawiewniki szczelinowe, itp.), wyrzutnie ścienne firmy FRAPPOL typ ST-JUW; czerpnie ścienne (przewody wentylacyjne stalowe). Strona 2 z

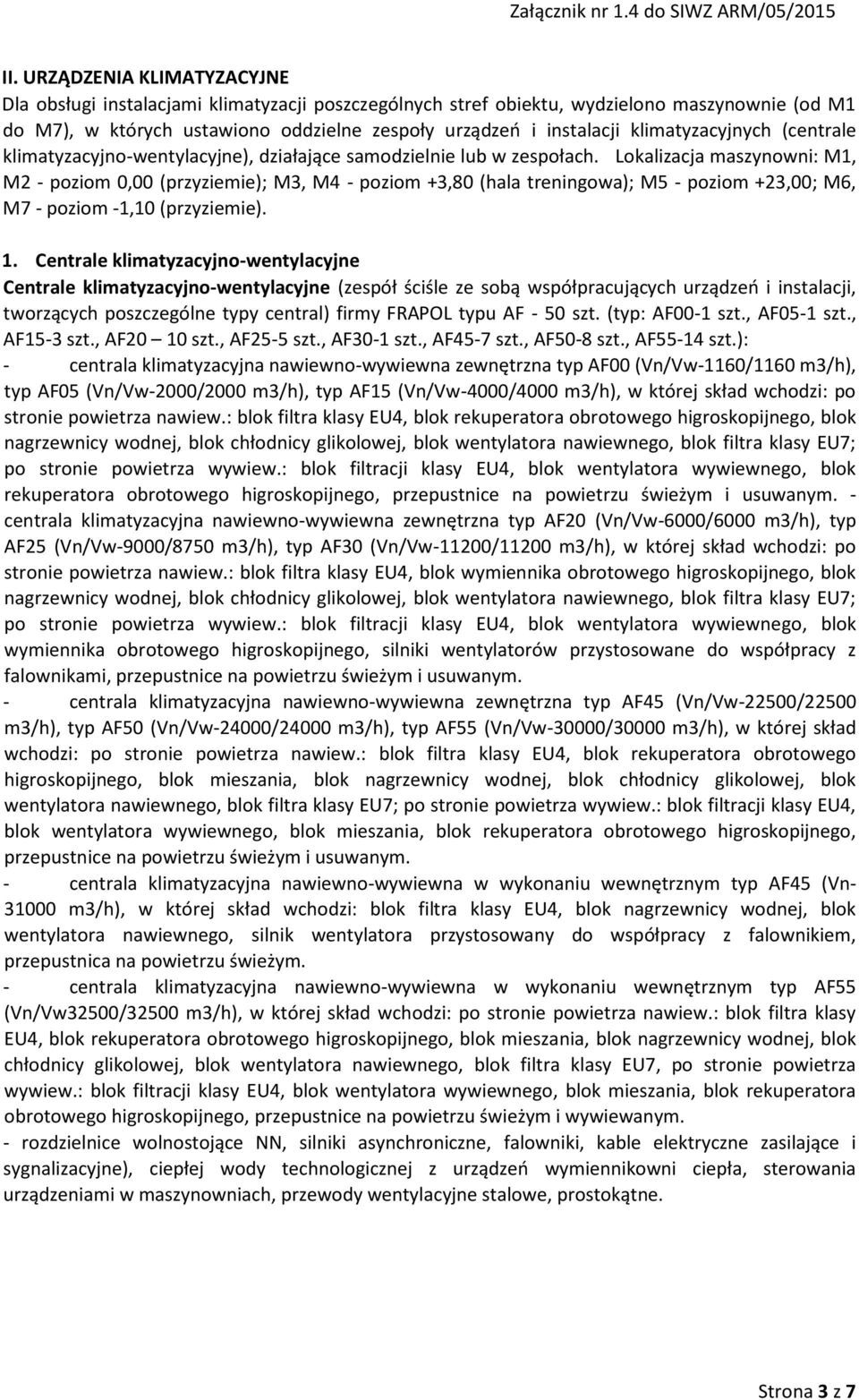

3 II. URZĄDZENIA KLIMATYZACYJNE Dla obsługi instalacjami klimatyzacji poszczególnych stref obiektu, wydzielono maszynownie (od M1 do M), w których ustawiono oddzielne zespoły urządzeń i instalacji klimatyzacyjnych (centrale klimatyzacyjno-wentylacyjne), działające samodzielnie lub w zespołach. Lokalizacja maszynowni: M1, M2 - poziom 0,00 (przyziemie); M3, M - poziom +3,80 (hala treningowa); M5 - poziom +23,00; M6, M - poziom -1,10 (przyziemie). 1. Centrale klimatyzacyjno-wentylacyjne Centrale klimatyzacyjno-wentylacyjne (zespół ściśle ze sobą współpracujących urządzeń i instalacji, tworzących poszczególne typy central) firmy FRAPOL typu AF - 50 szt. (typ: AF00-1 szt., AF05-1 szt., AF15-3 szt., AF20 10 szt., AF25-5 szt., AF30-1 szt., AF5- szt., AF50-8 szt., AF55-1 szt.): - centrala klimatyzacyjna nawiewno-wywiewna zewnętrzna typ AF00 (Vn/Vw-1160/1160 m3/h), typ AF05 (Vn/Vw-2000/2000 m3/h), typ AF15 (Vn/Vw-000/000 m3/h), w której skład wchodzi: po stronie powietrza nawiew.: blok filtra klasy EU, blok rekuperatora obrotowego higroskopijnego, blok nagrzewnicy wodnej, blok chłodnicy glikolowej, blok wentylatora nawiewnego, blok filtra klasy EU; po stronie powietrza wywiew.: blok filtracji klasy EU, blok wentylatora wywiewnego, blok rekuperatora obrotowego higroskopijnego, przepustnice na powietrzu świeżym i usuwanym. - centrala klimatyzacyjna nawiewno-wywiewna zewnętrzna typ AF20 (Vn/Vw-6000/6000 m3/h), typ AF25 (Vn/Vw-9000/850 m3/h), typ AF30 (Vn/Vw-11200/11200 m3/h), w której skład wchodzi: po stronie powietrza nawiew.: blok filtra klasy EU, blok wymiennika obrotowego higroskopijnego, blok nagrzewnicy wodnej, blok chłodnicy glikolowej, blok wentylatora nawiewnego, blok filtra klasy EU; po stronie powietrza wywiew.: blok filtracji klasy EU, blok wentylatora wywiewnego, blok wymiennika obrotowego higroskopijnego, silniki wentylatorów przystosowane do współpracy z falownikami, przepustnice na powietrzu świeżym i usuwanym. - centrala klimatyzacyjna nawiewno-wywiewna zewnętrzna typ AF5 (Vn/Vw-22500/22500 m3/h), typ AF50 (Vn/Vw-2000/2000 m3/h), typ AF55 (Vn/Vw-30000/30000 m3/h), w której skład wchodzi: po stronie powietrza nawiew.: blok filtra klasy EU, blok rekuperatora obrotowego higroskopijnego, blok mieszania, blok nagrzewnicy wodnej, blok chłodnicy glikolowej, blok wentylatora nawiewnego, blok filtra klasy EU; po stronie powietrza wywiew.: blok filtracji klasy EU, blok wentylatora wywiewnego, blok mieszania, blok rekuperatora obrotowego higroskopijnego, przepustnice na powietrzu świeżym i usuwanym. - centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu wewnętrznym typ AF5 (Vn m3/h), w której skład wchodzi: blok filtra klasy EU, blok nagrzewnicy wodnej, blok wentylatora nawiewnego, silnik wentylatora przystosowany do współpracy z falownikiem, przepustnica na powietrzu świeżym. - centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu wewnętrznym typ AF55 (Vn/Vw32500/32500 m3/h), w której skład wchodzi: po stronie powietrza nawiew.: blok filtra klasy EU, blok rekuperatora obrotowego higroskopijnego, blok mieszania, blok nagrzewnicy wodnej, blok chłodnicy glikolowej, blok wentylatora nawiewnego, blok filtra klasy EU, po stronie powietrza wywiew.: blok filtracji klasy EU, blok wentylatora wywiewnego, blok mieszania, blok rekuperatora obrotowego higroskopijnego, przepustnice na powietrzu świeżym i wywiewanym. - rozdzielnice wolnostojące NN, silniki asynchroniczne, falowniki, kable elektryczne zasilające i sygnalizacyjne), ciepłej wody technologicznej z urządzeń wymiennikowni ciepła, sterowania urządzeniami w maszynowniach, przewody wentylacyjne stalowe, prostokątne. Strona 3 z

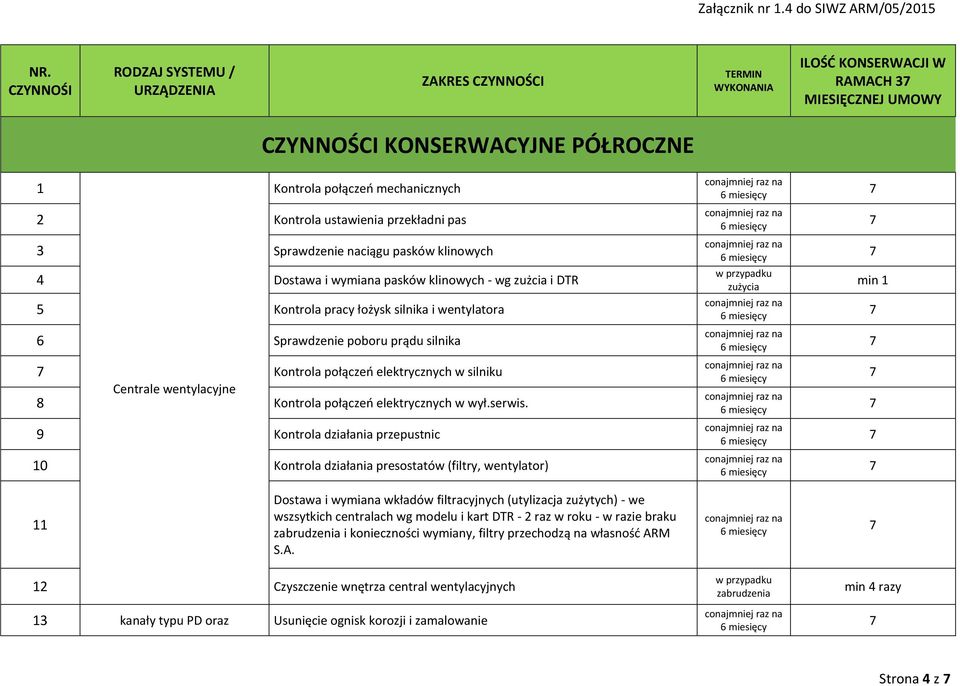

4 NR. CZYNNOŚI RODZAJ SYSTEMU / URZĄDZENIA ZAKRES CZYNNOŚCI TERMIN WYKONANIA ILOŚĆ KONSERWACJI W RAMACH 3 MIESIĘCZNEJ UMOWY CZYNNOŚCI KONSERWACYJNE PÓŁROCZNE 1 Kontrola połączeń mechanicznych 2 Kontrola ustawienia przekładni pas 3 Sprawdzenie naciągu pasków klinowych Dostawa i wymiana pasków klinowych - wg zużcia i DTR 5 Kontrola pracy łożysk silnika i wentylatora 6 Sprawdzenie poboru prądu silnika Kontrola połączeń elektrycznych w silniku Centrale wentylacyjne 8 Kontrola połączeń elektrycznych w wył.serwis. 9 Kontrola działania przepustnic 10 Kontrola działania presostatów (filtry, wentylator) w przypadku zużycia min 1 11 Dostawa i wymiana wkładów filtracyjnych (utylizacja zużytych) - we wszsytkich centralach wg modelu i kart DTR - 2 raz w roku - w razie braku zabrudzenia i konieczności wymiany, filtry przechodzą na własność ARM S.A. 12 Czyszczenie wnętrza central wentylacyjnych 13 kanały typu PD oraz Usunięcie ognisk korozji i zamalowanie w przypadku zabrudzenia min razy Strona z

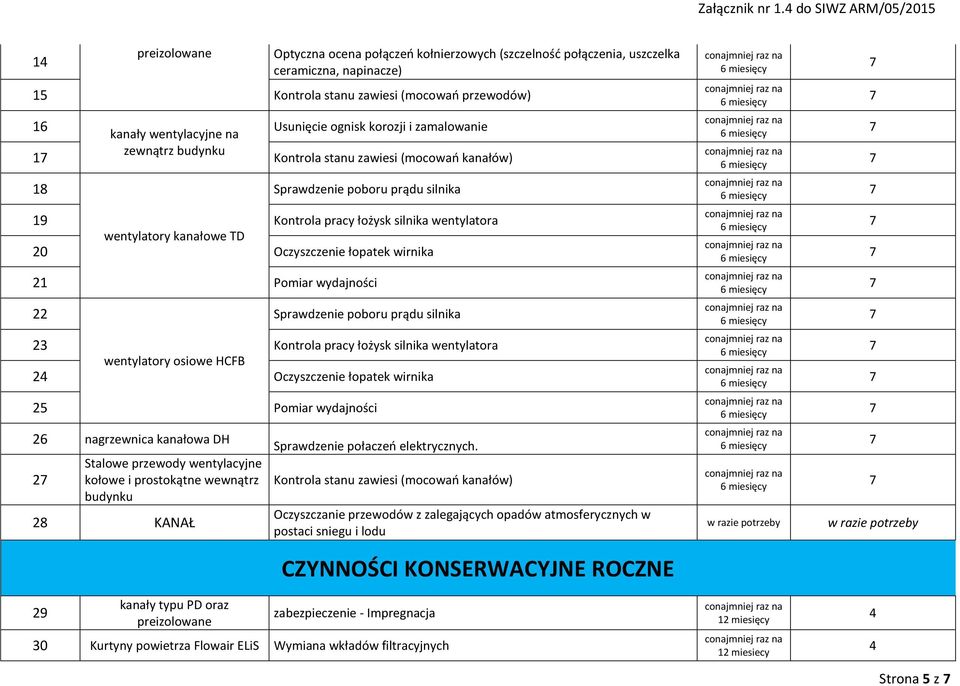

5 1 preizolowane Optyczna ocena połączeń kołnierzowych (szczelność połączenia, uszczelka ceramiczna, napinacze) 15 Kontrola stanu zawiesi (mocowań przewodów) 16 kanały wentylacyjne na Usunięcie ognisk korozji i zamalowanie 1 zewnątrz budynku Kontrola stanu zawiesi (mocowań kanałów) 18 Sprawdzenie poboru prądu silnika 19 Kontrola pracy łożysk silnika wentylatora wentylatory kanałowe TD 20 Oczyszczenie łopatek wirnika 21 Pomiar wydajności 22 Sprawdzenie poboru prądu silnika 23 Kontrola pracy łożysk silnika wentylatora wentylatory osiowe HCFB 2 Oczyszczenie łopatek wirnika 25 Pomiar wydajności 26 nagrzewnica kanałowa DH 2 Stalowe przewody wentylacyjne kołowe i prostokątne wewnątrz budynku 28 KANAŁ 29 kanały typu PD oraz preizolowane Sprawdzenie połaczeń elektrycznych. Kontrola stanu zawiesi (mocowań kanałów) Oczyszczanie przewodów z zalegających opadów atmosferycznych w postaci sniegu i lodu CZYNNOŚCI KONSERWACYJNE ROCZNE zabezpieczenie - Impregnacja 30 Kurtyny powietrza Flowair ELiS Wymiana wkładów filtracyjnych w razie potrzeby 12 miesięcy w razie potrzeby Strona 5 z

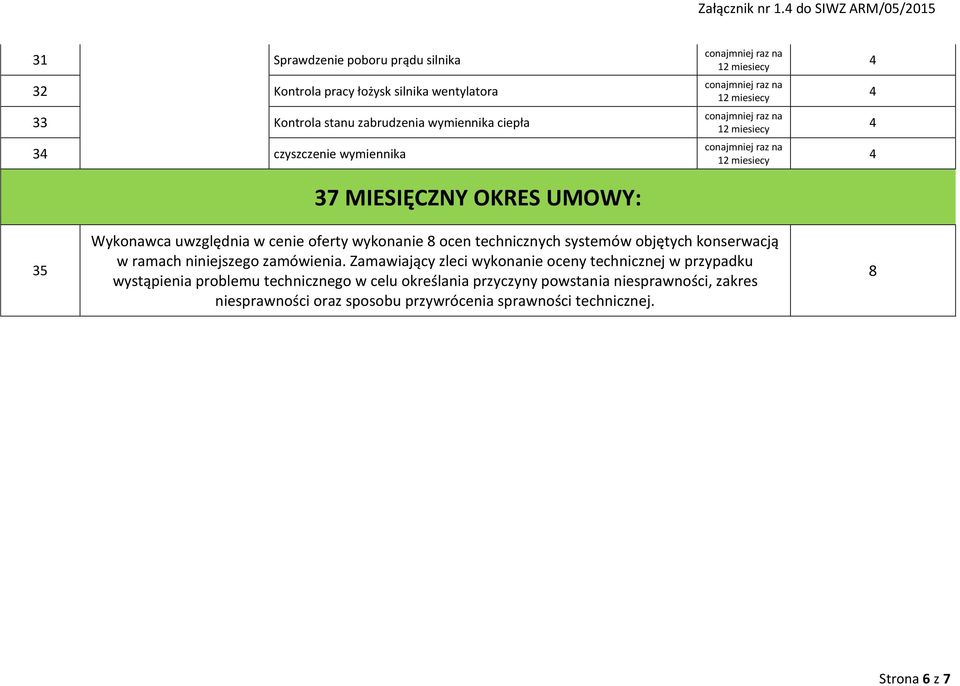

6 31 Sprawdzenie poboru prądu silnika 32 Kontrola pracy łożysk silnika wentylatora 33 Kontrola stanu zabrudzenia wymiennika ciepła 3 czyszczenie wymiennika 3 MIESIĘCZNY OKRES UMOWY: 35 Wykonawca uwzględnia w cenie oferty wykonanie 8 ocen technicznych systemów objętych konserwacją w ramach niniejszego zamówienia. Zamawiający zleci wykonanie oceny technicznej w przypadku wystąpienia problemu technicznego w celu określania przyczyny powstania niesprawności, zakres niesprawności oraz sposobu przywrócenia sprawności technicznej. 8 Strona 6 z

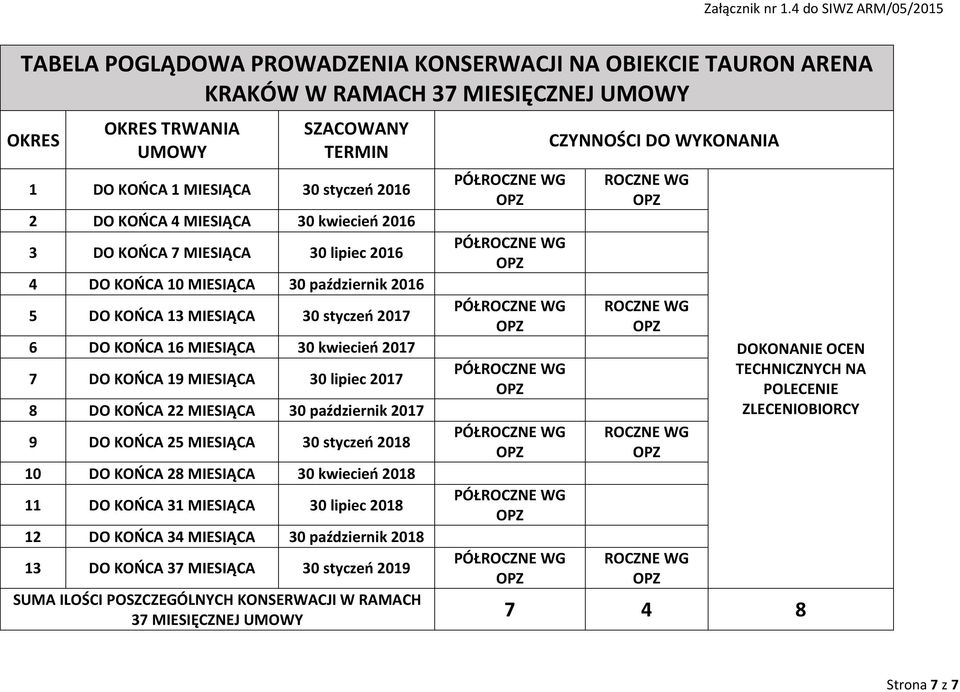

7 TABELA POGLĄDOWA PROWADZENIA KONSERWACJI NA OBIEKCIE TAURON ARENA KRAKÓW W RAMACH 3 MIESIĘCZNEJ UMOWY OKRES OKRES TRWANIA UMOWY SZACOWANY TERMIN 1 DO KOŃCA 1 MIESIĄCA 30 styczeń DO KOŃCA MIESIĄCA 30 kwiecień DO KOŃCA MIESIĄCA 30 lipiec 2016 DO KOŃCA 10 MIESIĄCA 30 październik DO KOŃCA 13 MIESIĄCA 30 styczeń DO KOŃCA 16 MIESIĄCA 30 kwiecień 201 DO KOŃCA 19 MIESIĄCA 30 lipiec DO KOŃCA 22 MIESIĄCA 30 październik DO KOŃCA 25 MIESIĄCA 30 styczeń DO KOŃCA 28 MIESIĄCA 30 kwiecień DO KOŃCA 31 MIESIĄCA 30 lipiec DO KOŃCA 3 MIESIĄCA 30 październik DO KOŃCA 3 MIESIĄCA 30 styczeń 2019 CZYNNOŚCI DO WYKONANIA DOKONANIE OCEN TECHNICZNYCH NA POLECENIE ZLECENIOBIORCY SUMA ILOŚCI POSZCZEGÓLNYCH KONSERWACJI W RAMACH 3 MIESIĘCZNEJ UMOWY 8 Strona z
