Wydajność: do 580 m³/h; Efektywność odzysku ciepła: do 97% Pobór mocy: od 210 W. Poziom hałasu: do 35 db(a) Filtracja powietrza.

Transkrypt

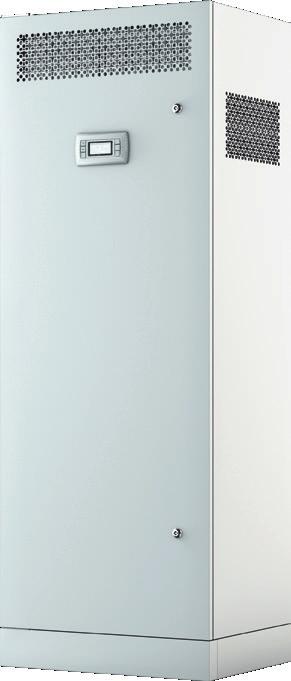

1 2019 WENTYLACJA DECENTRALNA Zastosowanie Centrala stosowana jest do zapewnienia skutecznej wentylacji w pojedynczych pomieszczeniach użyteczności publicznej: w szkołach, biurach, czytelniach, sklepach itp. Oferują proste i wydajne rozwiązania wentylacyjne dla istniejących oraz odnowionych budynków. Nie wymagają rozmieszczenia kanałów powietrznych. Wentylator EC o niskim zużyciu energii. Niski poziom hałasu. Oczyszczanie doprowadzanego powietrza za pośrednictwem dwóch wbudowanych filtrów o stopniu filtracji. Opcjonalnie dostępny również filtr węglowy oraz HEPA. Prosty montaż. Wydajność: do 580 m³/h; Efektywność odzysku ciepła: do 97% Pobór mocy: od 210 W Poziom hałasu: do 35 db(a) Konstrukcja Obudowa wykonana jest ze stali z powłoką polimerową, wyłożoną od wewnątrz izolacją akustyczną i termiczną w formie wełny mineralnej o grubości 40mm. Opcjonalne zintegrowane nagrzewnice. Zastosowano silniki elektryczne komutowane (EC) o wydajności do 90%, napędzające zewnętrzne wirniki z łopatkami zagiętymi do przodu. Wentylatory W silnikach wentylatorów elektrycznie komutowanych (EC) zastosowane zostały zabezpieczenia przed przegrzaniem oraz łożyska kulkowe zapewniające dłuższy czas eksploatacji. Filtracja powietrza Na nawiewie powietrza znajdują się filtry kasetowe klasy G4 oraz F8 (skuteczność filtracji cząstek PM2.5 > 75 %). Istnieje możliwość zastosowania opcji filtrów węglowych klasy F8 oraz H11 (PM2.5 > 95 %) w przypadku obiektów o wysokich wymogach jakości powietrza (filtry dostępne jako opcja na zamówienie). Dla powietrza wywiewanego zastosowano filtr G4. By-pass Centrale wyposażone są w obejście (by-pass). W okresie letnim zawór by-passu otwiera się, aktywując tryb wentylacji z pominięciem wymiennika. Filtr nawiewu HEPA, węglowy (opcja) Jednostka sterująca Kanał nawiewny Filtr wywiewu G4 Nagrzewnica wtórna elektryczna Czujnik wilgotności / CO₂ (Opcjonalny) Wymiennik ciepła Siłownik by-passu By-pass Wentylator nawiewny Filtr nawiewu F8 Filtr nawiewu G4 Przepustnica Wentylator wywiewny Przepustnica Nagrzewnica wstępna elektryczna Podstawowe oznaczenie Model Typ silnika Montaż By-pass Nagrzewnica Nominalny przepływ powietrza [m³/h] Typ wymiennika ciepła Sterowanie CIVIC EC: synchroniczny silnik komutowany elektronicznie L: centrala stojąca B: zintegrowany by-pass _: bez nagrzewnicy E: z nagrzewnicą wstępną E2: z nagrzewnicą wstępną i wtórną wymiennik ciepła: z polistyrenu -E: wymiennik z membraną entalpiczną S14: dotykowy panel sterowania S17: panel sterowania th-tune S18: panel sterowania pgd 52

2 Przepustnica powietrza Automatyczne przepustnice powietrza nawiewanego i wywiewanego służą do zapobiegania niekontrolowanym przeciągom powietrza podczas postoju urządzenia. Ogrzewanie PODGRZEWANIE WSTĘPNE Centrala może być wyposażona w elektryczną nagrzewnice wstępną do zabezpieczenia wymiennika odzysku przed zaszronieniem (opcja). PODGRZEWANIE WTÓRNE Centrala może być wyposażona w elektryczną nagrzewnice wtórną, która służy do dogrzania powietrza nawiewanego (opcja). Funkcjonowanie Chłodne powietrze z zewnątrz przepływa przez filtry i wymiennik ciepła docierając do pomieszczenia. Ciepłe i zanieczyszczone powietrze z wnętrza przepływa przez filtr i wymiennik ciepła, a następnie zostaje odprowadzone na zewnątrz. Wymiana ciepła Jednostkę wyposażono w wymiennik ciepła o przepływie przeciwprądowym wykonanym z polistyrenu lub aluminium. W okresie zimnym energię cieplną powietrza odprowadzanego przechwytuje powietrze doprowadzane, ograniczając w ten sposób straty cieplne powodowane przez wentylację. Kondensat powstały w procesie odzyskiwania ciepła zbiera się w misce na skropliny i zostaje usunięty do systemu wentylacji. Jednostkę E wyposażono w wymiennik ciepła o przepływie przeciwprądowym z membraną entalpiczną. W okresie zimowym membrana wymiennika absorbuje energię cieplną i wilgoć z powietrza odprowadzanego i oddaje świeżemu powietrzu nawiewanemu, ograniczając w ten sposób straty ciepła. W okresie letnim powietrze odprowadzane absorbuje za pośrednictwem membrany wilgoć zawartą w powietrzu doprowadzanym. Dzięki temu obniża się temperatura i wilgotność powietrza doprowadzanego, a układ odzyskiwania ciepła ogranicza obciążanie klimatyzatora. Sterowanie Jednostkami wentylacyjnymi można sterować z poziomu panelu zintegrowanego lub zewnętrznego. DOSTĘPNE MODYFIKACJE PANELU STEROWANIA: S14 S17 S18 Wbudowany panel sterowania Zewnętrzny panel sterowania Nagrzewnica wstępna Nagrzewnica wtórna Czujnik wilgotności o o o Czujnik CO₂ o o o Funkcje Modbus o o Sterowanie prędkości między 0 a % Sterowanie obejściem (by-pass) Ręczne Auto Auto Wskaźnik konserwacji filtra Wskaźnik alarmowy Ustawienia czasu pracy ZABEZPIECZENIE PRZED ZAMARZANIEM Zabezpieczenie przed zamarzaniem może być realizowane w dwóch przypadkach: W przypadku central bez nagrzewnicy wstępnej po odebraniu sygnału z czujnika temperatury powietrza wentylator nawiewny wyłącza się, pozwalając na nagrzanie wymiennika ciepła przez strumień powietrza wywiewanego. Następnie wentylator uruchamia się i jednostka pracuje w trybie normalnym. W przypadku central z nagrzewnicą (LBE, LBE2) przed dotarciem do wymiennika ciepła, powietrze doprowadzane zostaje nagrzane, zapobiegając w ten sposób zamarzaniu rekuperatora. Ustawienie trybu tygodniowego pracy Ustawienia temperatury nawiewanego powietrza - dostępne, o - opcjonalne WENTYLACJA DECENTRALNA

3 2019 WENTYLACJA DECENTRALNA Charakterystyka techniczna LB 300 LBE 300 LBE2 300 LB 300-E LBE 300-E LBE2 300-E LB 500 LBE 500 LBE2 500 Napięcie znamionowe [V/50(60)Hz] 1~230 1~230 1~230 1~230 1~230 1~230 1~230 1~230 1~230 Pobór mocy bez nagrzewnicy [W] Pobór mocy nagrzewnicy wstępnej [W] Pobór mocynagrzewnicy wtórnej [W] Maksymalne zużycie prądu bez nagrzewnicy [A] 0,9 0,9 0,9 0,9 0,9 0, Maksymalne całkowite zużycie prądu z nagrzewnicą [A] 0, ,1 0, , , Maksymalna wydajność [m³/h;(l/s)] 320 (89) 320 (89) 320 (89) 320 (89) 320 (89) 320 (89) 580 (161) 580 (161) 580 (161) Prędkość obrotowa [min ¹] Poziom ciśnienia akustycznego ~3m [db(a)] Maksymalna temp. przenoszonego powietrza [ C] Materiał obudowy stal malowana proszkowo Izolacja 40 mm wełna mineralna Filtr wywiewny G4 Filtr nawiewny G4 and F8 (Opcja: filtr węglowy; HEPA) Średnica podłączonego kanału [mm] Waga [kg] (+/-3%) Rodzaj wymiennika ciepła przeciwprądowy Materiał wymiennika ciepła polistyren membrana entalpiczna aluminium Sprawność odzysku ciepła* [%] Klasa efektywności energetycznej A+ A+ A+ A+ A+ A+ A A A *Odzysk ciepła określony zgodnie z EN Zakres rozchodzenia się strumienia powietrza m/s 2.4 m/s 1.9 m/s 1.5 m/s 1 m/s 0.5 m/s [m] Zakres rozchodzenia się strumienia powietrza m/s 3.5 m/s 2.1 m/s 1.8 m/s 1.4 m/s 1 m/s 0.5 m/s [m] [m] 54

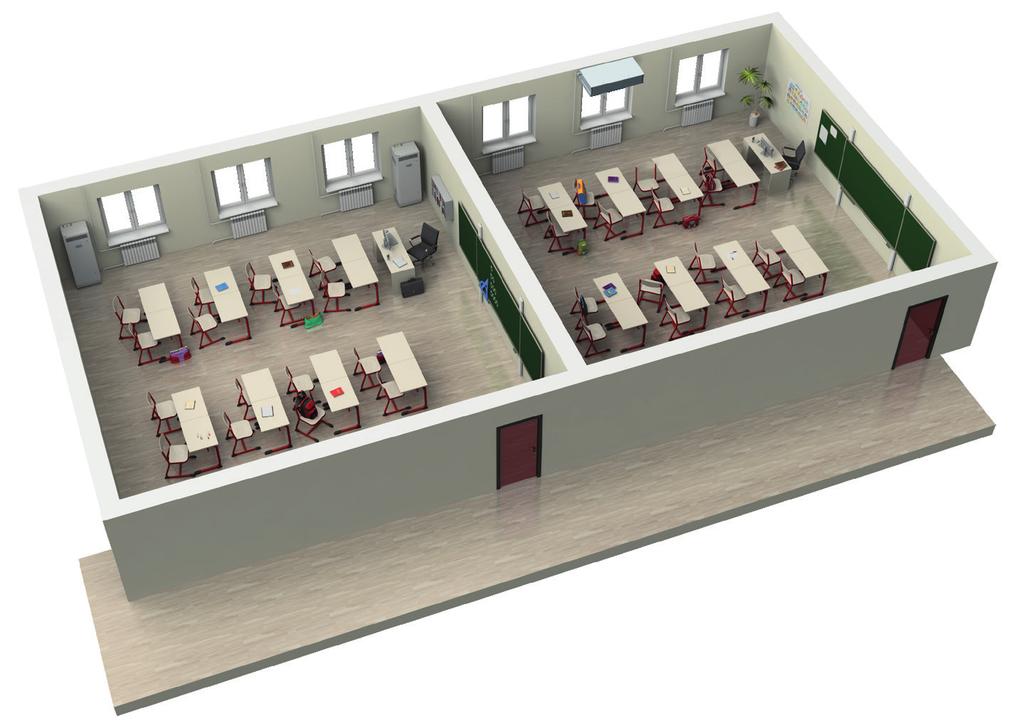

4 Wymiary [mm] Model D H H1 H2 L L1 W W1 W Centrala jest przeznaczona do użytku wewnątrz pomieszczeń, w temperaturze od +1 C to +40 C i przy wilgotności względnej wynoszącej maksymalnie 80%. H H1 ØD H2 W L L1 W1 W2 W1 PRZYKŁAD ROZMIESZCZENIA URZĄDZEŃ W SALI LEKCYJNEJ WENTYLACJA DECENTRALNA

5 2019 WENTYLACJA DECENTRALNA /LBE/LBE2 300 Ciśnienie statyczne [Pa] Sprawność odzysku ciepła [%] SFP 0.8 W/l/s SFP 1.0 W/l/s 200 SFP 1.2 W/l/s SFP 1.4 W/l/s SFP 1.6 W/l/s 150 SFP 1.8 W/l/s 4 SFP 2.0 W/l/s Przepływ powietrza [m³/h] Przepływ powietrza[m³/h] 3 2 Pobór mocy bez nagrzewnicy [W] Punkt 300(-E) E 300(-E) E2 300(-E) Sprawność odzysku ciepła [%] Przepływ powietrza [m³/h] /LBE/LBE2 500(-E) Ciśnienie statyczne [Pa] Sprawność odzysku ciepła [%] SFP 0.8 W/l/s SFP 1.0 W/l/s 250 SFP 1.2 W/l/s SFP 1.4 W/l/s SFP 1.6 W/l/s SFP 1.8 W/l/s 150 SFP 2.0 W/l/s Przepływ powietrza [m³/h] Air flow [m³/h] 3 Pobór mocy bez nagrzewnicy [W] Punkt 500 E500 E

6 WYPOSAŻENIE DODATKOWE OPIS MODEL Civic EC LB S17/S18 Civic EC LB S14 Civic EC LB S17/S18 Civic EC LB S14 Filtr wywiewny G4 FP 308x238x22 G4 PPI FP 308x238x22 G4 PPI FP 450x257x27 G4 PPI FP 450x257x27 G4 PPI Filtr nawiewny G4 FP 265x213x48 G4 FP 265x213x48 G4 FP 318x290x22 G4 FP 318x290x22 G4 Filtr nawiewny F8 FP 384x273x60 F8 FP 384x273x60 F8 FP 318x290x60 F8 FP 318x290x60 F8 Węglowy filtr nawiewny F8 FP 533x135x48 F8 C FP 533x135x48 F8 C FP 666x196x48 F8 C FP 666x196x48 F8 C Filtr nawiewny H11 FP 533x135x60 H11 FP 533x135x60 H11 FP 666x196x60 H11 FP 666x196x60 H11 Okap zewnętrzny ze stali nierdzewnej AH Civic 300 LB chrome AH Civic 300 LB chrome AH Civic 500 LB chrome AH Civic 500 LB chrome Okap zewnętrzny ze stali ocynkowanej malowany proszkowo na biało AH Civic 300 LB white AH Civic 300 LB white AH Civic 500 LB white AH Civic 500 LB white Czujnik wilgotności FS2 FS2 FS2 FS2 Kratka zewnętrzna VDA 200 CFn Al VDA 200 CFn Al VDA 250 CFn Al VDA 250 CFn Al Zewnętrzny czujnik LZO (0-10V) DPWQ30600 DPWQ30600 Zewnętrzny czujnik CO₂ (0-10V) DPWQ40200 DPWQ40200 Zewnętrzny czujnik wilgotności (0-10V) DPWС11200 DPWС11200 Czujnik wilgotności (NO) HR-S HR-S HR-S HR-S Syfon SFK 20x32 SFK 20x32 SFK 20x32 SFK 20x32 WENTYLACJA DECENTRALNA
