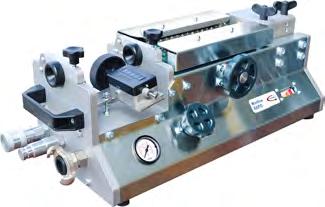

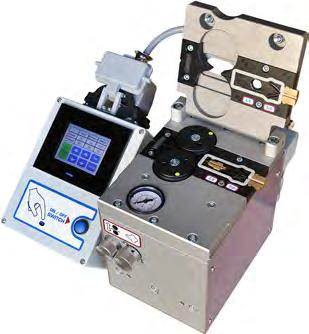

2 NOWOŚĆ! MIKROKANALIZACJA WDMUCHIWARKI WDMUCHIWARKI FREMCO L1155 MICROFLOW: automatyczne wykrywanie zgięcia wdmuchiwanego włókna regulowana siła wpychająca wiązkę włókien/mikrokabel automatyczne zatrzymanie wdmuchiwania przy wykryciu nieprawidłowości regulowana prędkość wdmuchiwania wyświetlacz cyfrowy pokazujący parametry wdmuchiwania możliwość regulacji ciśnienia i przepływu powietrza bardzo prosta obsługa i utrzymanie Wdmuchiwarka MicroFlow MINIFLOW, MULTIFLOW I POWERFLOW: możliwość instalacji kabli w asyście powietrza lub wody monitor siły wpychania kabli (MiniFlow) wdmuchiwanie pojedynczych kabli lub wielu mikrorurek (MultiFlow) wdmuchiwanie pojedynczych kabli (PowerFlow) solidna i wytrzymała konstrukcja elastyczność adaptacji wdmuchiwarki regulacja siły wpychającej pomiar dystansu bardzo prosta obsługa i utrzymanie niezawodny, hydrauliczny napęd łańcucha DANE TECHNICZNE: Wdmuchiwarka MiniFlow MicroFlow model jednostka MiniFlow PowerFlow MultiFlow maszyna sterująca długość [cm] szerokość [cm] wysokość [cm] waga [kg] 9,7 1, zakres średnic kabli [mm] 0,8-5, zakres średnic zewnętrznych mikrokanalizacji [mm] prędkość wdmuchiwania [m/min.] do 100 do 100 do 80 do 80 zasięg wdmuchiwania [km] do 2,5 do 3,5 do 10 do 10 zalecana wydajność kompresora [l/min.] zalecane ciśnienie powietrza [bar] sterowanie panel sterowania elektrycznego w komplecie panel sterowania hydraulicznego w komplecie Wdmuchiwarka PowerFlow WYPOSAŻENIE DODATKOWE: zasilacz elektryczny (MicroFlow) pompa hydrauliczna (MiniFlow, PowerFlow, MultiFlow) TELEKOM ACCESS CATV MAN WAN LAN FTTx PON Przemysł Wdmuchiwarka MultiFlow

3 SIECI DOSTĘPOWE FTTX BUDYNKI WIELOKONDYGNACYJNE NOWOŚĆ! PRZEŁĄCZNICA PSZ-24 J1091 ma zastosowanie głównie w sieciach dostępowych FTTH pełni funkcję przełącznicy rozdzielczej w budynku wielorodzinnym umożliwia podłączenie pigtaili z gniazdka abonenckiego z włóknami kabla pionowego współpracuje z rurarzem pionowym o średnicy do 32 mm umożliwia wykonanie do 24 spawów i komutacji włókien optycznych zamykana na zamek kaseta KS-24 listwa komutacyjna taśmy kablowe duże taśmy kablowe małe opaski ochronne ścisłej tuby dławnice DP36 zestaw do montażu na ścianie DANE TECHNICZNE: Okablowana Przełącznica PSZ-24 PSZ-24 liczba spawów/komutacji 24/24 liczba kaset spawów 1 maks. długość zapasu [m] modułów lub włókien 0,9 mm 3 liczba przepustów pionowych pod rury 32 mm 4 liczba wyjść poziomych (owalne otwory do wybicia 65 x 25 mm) 2 maks. średnica kabli pionowych wprowadzonych do przełącznicy w peszlu lub rurarzu [mm] 23 wymiary szer./wys./głęb. [mm] 180/307/70 masa [kg] 2 kolor RAL 7035 materiał obudowy stal lakierowana proszkowo stopień ochrony mechanicznej IK IK 08 stopień ochrony środowiskowej IP IP 40 SPOSÓB ZAMAWIANIA: PSZ-24 naścienna przełącznica światłowodowa FTTH o pojemności 24 spawów i komutacji włókien optycznych FTTx PON

4 NOWOŚĆ! MIKROKANALIZACJA ZWIJARKI ZWIJARKA WIĄZEK WŁÓKIEN EMT-7004 L1156 układa wiązki włókien w wygodne, niesplątane kręgi można stosować z wiązkami 2, 4, 6, 8 i 12 włókien pełna automatyka nie pozwala na uszkodzenie włókna w razie zablokowania wdmuchiwania pozwala na zwiększenie zasięgu wdmuchiwania (wdmuchiwanie kaskadowe) zasilanie 24 VDC, 110 VAC, 220 VAC (przy zastosowaniu opcjonalnego transformatora) lub z opcjonalnego akumulatora możliwość zgromadzenia do 6 km wiązki włókien Złącza i adaptery E-2000 DIAMOND Zwijarka wiązek włókien EMT-7004 jednostka napędowa głowica układająca jednostka sterująca kable połączeniowe komplet rolek prowadzących WYPOSAŻENIE DODATKOWE: transformator 110/220 V EMT-7286 akumulator zasilający 24 V EMT-7655 pierścień do obracania bębnów prowadniki włókna SPOSÓB ZAMÓWIENIA: EMT zwijarka wiązek włókien ZWIJARKA MIKROKABLI ZS-500 L1157 układa kabel w wygodne, niesplątane kręgi wewnątrz kosza można stosować z kablami o średnicach od 4 do 12 mm wytrzymała konstrukcja mechaniczna pozwala na zwiększenie zasięgu wdmuchiwania (wdmuchiwanie kaskadowe) nie wymaga zasilania możliwość zgromadzenia do 2 km kabla kosz gromadzenia włókna głowica obrotowa komplet rolek prowadzących WYPOSAŻENIE DODATKOWE: wymienne elementy prowadzące SPOSÓB ZAMÓWIENIA: Zwijarka mikrokabli ZS-500 ZS zwijarka mikrokabli TELEKOM ACCESS CATV MAN WAN LAN FTTx PON Przemysł

5 OSPRZĘT KABLOWY MUFY I OSŁONY ZŁĄCZOWE NOWOŚĆ! MUFA FST G1025 mufa światłowodowa stosowana w sieciach podziemnych oraz napowietrznych umożliwia mocowanie do 3 kaset Hellapon Small maksymalnie 12 spawów w kasecie obudowa kapturowa z tworzywa sztucznego odpornego na UV możliwość gromadzenia zapasu pętli nieprzeciętych, luźnych tub kabla liniowego klamra umożliwiająca wielokrotny dostęp do wnętrza mufy uszczelnienie hermetyczne kaptura - o-ring gumowy hermetyzacja kabli za pomocą rękawów termokurczliwych (tylko dla podstawy czteroportowej) lub przepustów gumowych Cablelok stosowana w sieciach FTTH z wieloma wyjściami kabli abonenckich możliwość zamocowania mufy za pomoca obejmy OH-1 lub OH-3 duża ilość przepustów w podstawie niewielkie gabaryty zalecane stelaże zapasu kabla: SZ-2 (studnie telekomunikacyjne) SZ-3 (słupy drewniane) SZ-4 (kablowanie) obudowa mufy kasety Hellapon Small opaski i oznaczniki Mufa FST WYPOSAŻENIE DODATKOWE: obejma OH-1 obejma OH-3 przepusty gumowe Cablelok lub rękawy termokurczliwe DANE TECHNICZNE: FST3804* FST3697 FST3705 FST3577 FST3578 liczba spawów liczba przepustów kablowych liczba kaset pojemność kasety 12 wymiarywys./śr. [mm] 310/110 rodzaj uszczelnień Cablelok termokurcz Cablelok, Cablelok * mufa dostępna z koszem zapasu nieprzeciętych tub kablowych KONFIGURACJA PRZEPUSTÓW W PODSTAWIE: typ przepustu liczba przepustów zakres średnic kabli [mm] dla Cablelok dla termokurczu LM 1 2 x 4,0-15,0 2 x 12,0-24,0 B 2 lub 3 4,8-16,5 6,0-19,0 R 10 1,7-9,5 - SPOSÓB ZAMAWIANIA: FST mufa światłowodowa z 2 kasetami dla 24 spawów Konfiguracja przepustów w podstawie TELEKOM CATV MAN WAN LAN FTTx Przemysł

6 SIECI DOSTĘPOWE FTTX BUDYNKI WIELOKONDYGNACYJNE NOWOŚĆ! PRZEŁĄCZNICA DYSTRYBUCYJNA PSPE J1030 Przełącznica dystrybucyjna PSPE-72 przeznaczona do budowy sieci FTTH w budynkach wielopoziomowych montaż naścienny, wewnątrz, na najniższej kondygnacji budynku umożliwia zakończenie kabli dochodzących do budynku od strony centrali telekomunikacyjnej oraz kabli pionowych możliwość montażu splitterów optycznych wydzielone strefy do zakończenia kabli liniowych dochodzących do przełącznicy od strony centrali oraz pionowych w budynku dzielony dostęp do części przełącznicy zawierającej spawy oraz komutację podłączenie klientów poprzez krosowanie wyprowadzeniami splitterów optycznych możliwość montażu pod przełącznicą skrzynki zapasu SZKL (dla PSPE-144) lub obok, nad, pod SZ-4 (dla PSPE-72, PSPE-288, PSPE-576) możliwość montażu listwy parkingowej dla niewykorzystanych złącz splittera (dla PSPE-288 i PSPE-576) obudowa z zamkiem kasety KS-24 opaski kablowe, tabela opisowa zestaw do montażu na ścianie instrukcja obsługi i montażu DANE TECHNICZNE: Przełącznica dystrybucyjna PSPE-144 Skrzynka zapasu SZKL do przełącznicy PSPE-144 PSPE-72 PSPE-144 PSPE-288 PSPE-576 liczba spawów/komutacji dla strony klienckiej liczba kaset strony klienckiej liczba spawów/komutacji dla strony liniowej 12/6 12/6 12/12 24/12 liczba kaset strony liniowej 1 liczba splitterów optycznych maksymalne gabaryty splittera szer./wys./głęb. [mm] 114/140/18 długość wyprowadzeń splittera [m] 1 standard złączy E2000, SC SC zalecana długość pigtaili strony liniowej i klienckiej [m] 1,5 2,5 liczba wejść/przepustów kablowych 2 okrągłe przepusty na lewej ścianie przełącznicy 3 okrągłe przepusty na lewej ścianie przełącznicy 8 okrągłych przepustów: po 2 na dolnej i górnej oraz 4 na lewej ścianie przełącznicy 12 okrągłych przepustów: po 4 na dolnej, górnej i lewej ścianie przełącznicy maksymalna liczba kabli wejściowych maksymalna średnica kabli wejściowych [mm] 18 wymiary szer./wys./głęb. [mm] 550/380/ /550/ /900/ /1005/284 masa [kg] kolor RAL 7035 materiał obudowy stal lakierowana proszkowo stopień ochrony mechanicznej IK IK 10 stopień ochrony środowiskowej IP IP40 SPOSÓB ZAMAWIANIA: PSPE-72 naścienna przełącznica dystrybucyjna do stosowania w sieciach FTTH, pigtaile, łączniki i splittery należy zamawiać oddzielnie FTTx PON Przełącznica dystrybucyjna PSPE-576

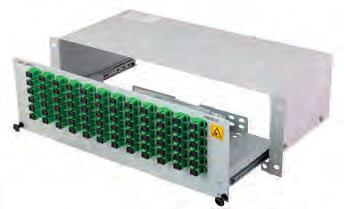

7 PRZEŁĄCZNICE PANELOWE OSPRZĘT STACYJNY STR.49 E1110 PRZEŁĄCZNICA ŚWIATŁOWODOWA PS-19 przełącznica panelowa 19 umożliwiająca zakończenie do 144 włókien światłowodowych montaż w typowych stojakach 19 o głębokości minimum 300 mm, np. typu STP-19 w pełni wysuwalna obudowa na prowadnicach zabezpieczenie dochodzących patchcordów, poprzez zastosowanie półek osłonowych PO-1 i PO-2 zastosowanie adapterów AD-19 umożliwia mocowanie w szafach 21 i 23 minimalna odległość listwy komutacyjnej od drzwi 70 mm zastosowanie dławnicy umożliwia doprowadzenie kabla liniowego (ø10-14 mm) lub Multipatchcordu do przełącznicy (opcja) opcjonalne ograniczenie dostępu poprzez zastosowanie zamka z przodu przełącznicy możliwość podwojenia pojemności przełącznicy przez zastosowanie łączników LC duplex możliwość wykonania wersji ekonomicznej Przełącznica światłowodowa PS-19/24/1U z PO-2 listwa komutacyjna, kasety KS-24 uchwyty i opaski kablowe instrukcja obsługi i montażu zestaw montażowy WYPOSAŻENIE DODATKOWE: dławnica DP /D/ zamek /Z/ listwy komutacyjne duplex półki osłonowe PO-1, PO-2 prowadnik patchcordów PP-19 DANE TECHNICZNE: PS-19/12 1U PS-19/24 1U PS-19/48 1U PS-19/48 2U PS-19/72 3U PS-19/96 3U PS-19/144 4U liczba kaset 1 x KS-24 2 x KS-24 3 x KS-24 6 x KS-24 maksymalna liczba spawów liczba pól komutacji standard złączy E-2000, SC, FC, ST, LC duplex SC E-2000, SC, FC, ST, LC E-2000, SC E-2000, SC liczba pól komutacji dla złączy duplex LC 24 48* - 96* 144* - - zalecana długość pigtaili [m] tuba 0,9 mm 2,5 liczba wejść kabla liniowego 2 wymiary szer./wys./głęb. [mm] 483/44/ /88/ /132/ /176/200 masa [kg] 2,5 2,9 3,3 4 liczba modułów rodzaj zastosowanych modułów mocowanie przód materiały obudowy/kolor stal /RAL 7035 * dla złączy duplex należy zwiększyć liczbę kaset w przełącznicy Przełącznica światłowodowa PS-19/72/3U SPOSÓB ZAMAWIANIA: PS-19/24/K/24E2A - panelowa przełącznica 19 wyposażona w 24 pigtaile i adaptery E2000/APC TELEKOM ACCESS CATV MAN WAN LAN FTTx PON xwdm Przemysł Przełącznica światłowodowa PS-19/144/4U

8 STR. 50 OSPRZĘT STACYJNY PRZEŁĄCZNICE PANELOWE LISTWY KOMUTACYJNE 19 1U I 2U LISTWY KOMUTACYJNE 19 1U: LISTWY KOMUTACYJNE 19 2U:

9 PRZEŁĄCZNICE PANELOWE OSPRZĘT STACYJNY STR. 51 LISTWY KOMUTACYJNE 19 3U I 4U LISTWY KOMUTACYJNE 19 3U: LISTWY KOMUTACYJNE 19 4U:

10 zestaw NAPrawcZY Osprzęt kablowy G1161 ZEStAW NAPrAWcZY ZN-1 w skład zestawu wchodzi zasobnik ZK-1 oraz osłona złączowa FRBU zestaw przeznaczony jest do naprawy lub rozbudowy torów światłowodowych w miejscach gdzie kabel prowadzony jest w rurociągach kablowych lub zakopany bezpośrednio w ziemi dzięki niewielkiej wadze oraz dużej odporności mechanicznej, zestaw umożliwia swobodne prowadzenie prac naprawczych zasobnik stanowi ochronę mechaniczną osłony złączowej umożliwia zgromadzenie do 50 m awaryjnego zapasu każdego z łączonych kabli zasobnik umożliwia zamocowanie jednej mufy FBRU o pojemności do 96 spawów zasobnik ZK-1 osłona złączowa FRBU SPOSÓB ZAMAWIANIA: ZN-1 - zestaw naprawczy TELEKOM CATV MAN WAN LAN FTTx Przemysł Mufa FRBU Zasobnik ZK-1
