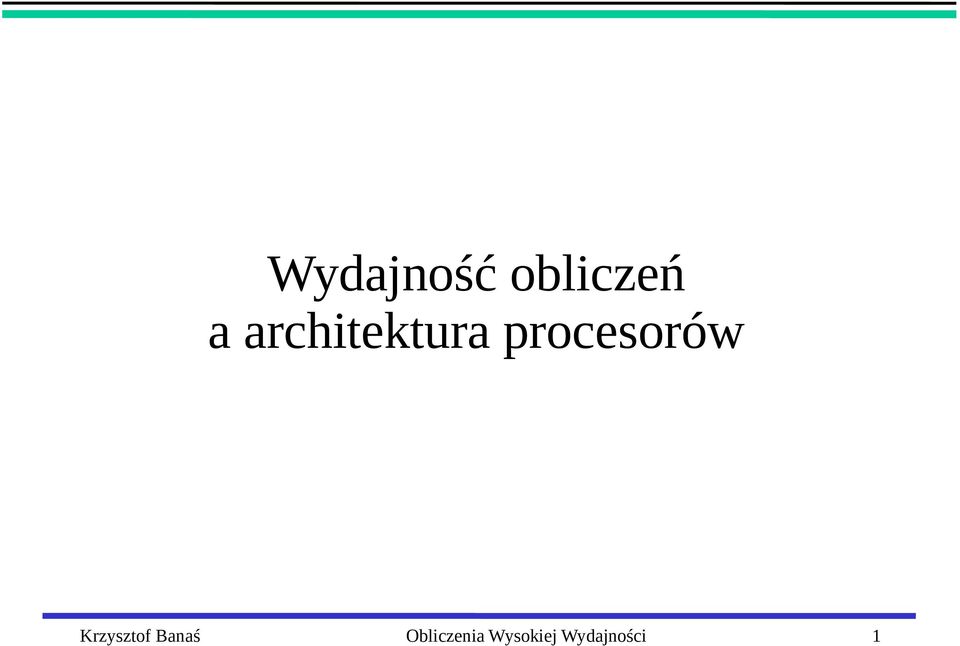

1 Wydajność obliczeń a architektura procesorów Krzysztof Banaś Obliczenia Wysokiej Wydajności 1

2 Wydajność komputerów Modele wydajności-> szacowanie czasu wykonania zadania Wydajność szybkość realizacji wyznaczonych zadań, np.: liczba rozkazów na sekundę CPI (clocks per instruction) liczba taktów zegara do wykonania rozkazu Próba szacowania czasu: jakie rozkazy procesora wykonywane są w celu realizacji zadania jaki jest czas realizacji każdego z rozkazów (w liczbie taktów CPI dla każdego z rozkazów) jaka jest częstotliwość pracy procesora wymnożyć, wysumować - gotowe Krzysztof Banaś Obliczenia Wysokiej Wydajności 2

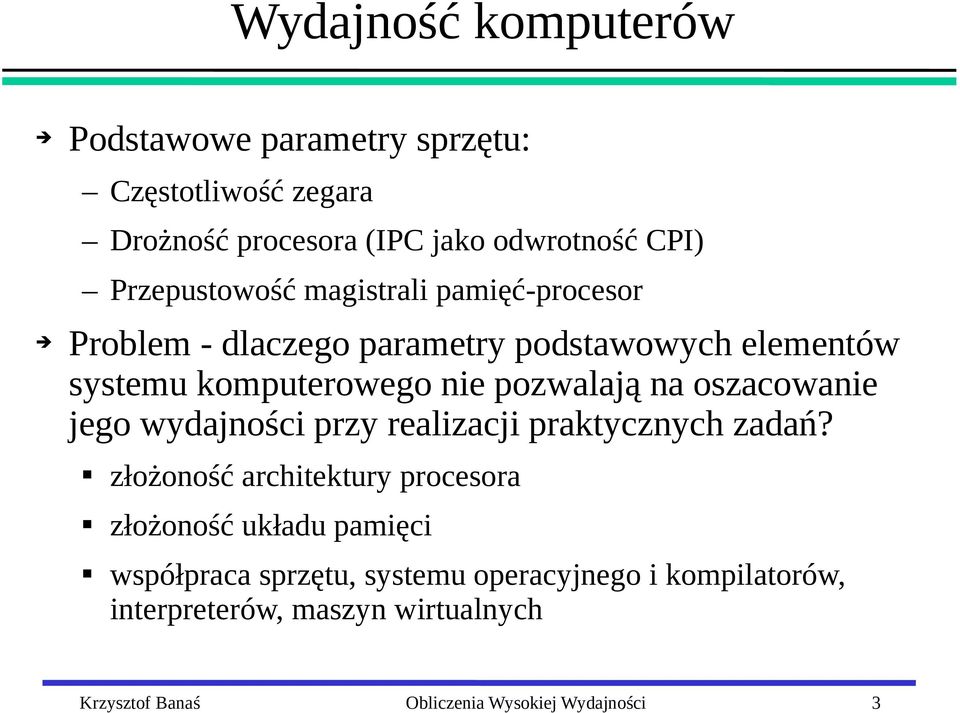

3 Wydajność komputerów Podstawowe parametry sprzętu: Częstotliwość zegara Drożność procesora (IPC jako odwrotność CPI) Przepustowość magistrali pamięć-procesor Problem - dlaczego parametry podstawowych elementów systemu komputerowego nie pozwalają na oszacowanie jego wydajności przy realizacji praktycznych zadań? złożoność architektury procesora złożoność układu pamięci współpraca sprzętu, systemu operacyjnego i kompilatorów, interpreterów, maszyn wirtualnych Krzysztof Banaś Obliczenia Wysokiej Wydajności 3

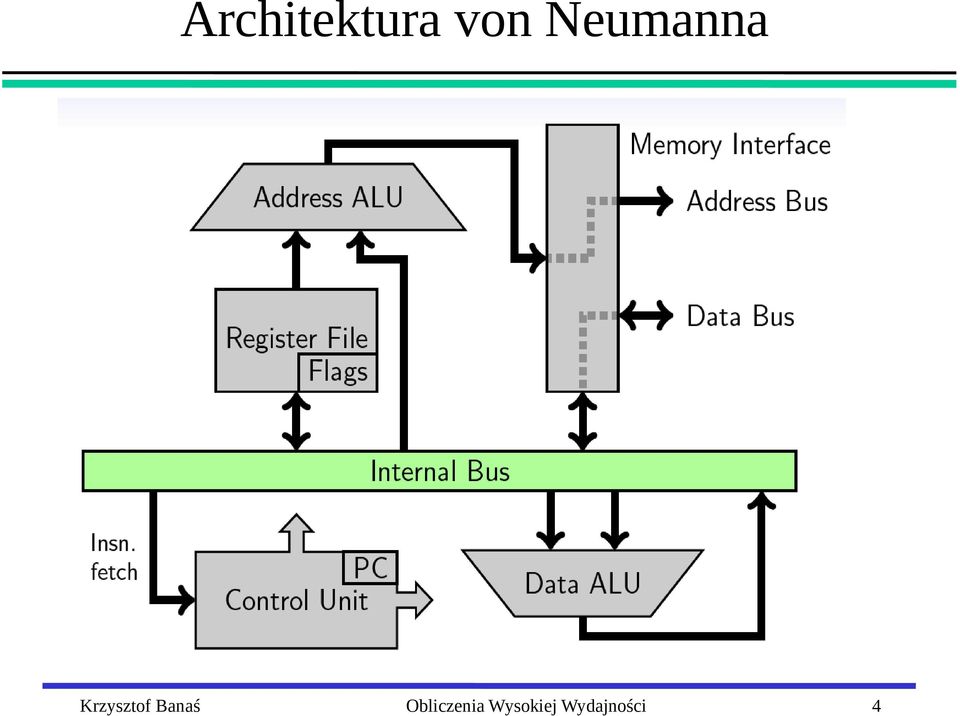

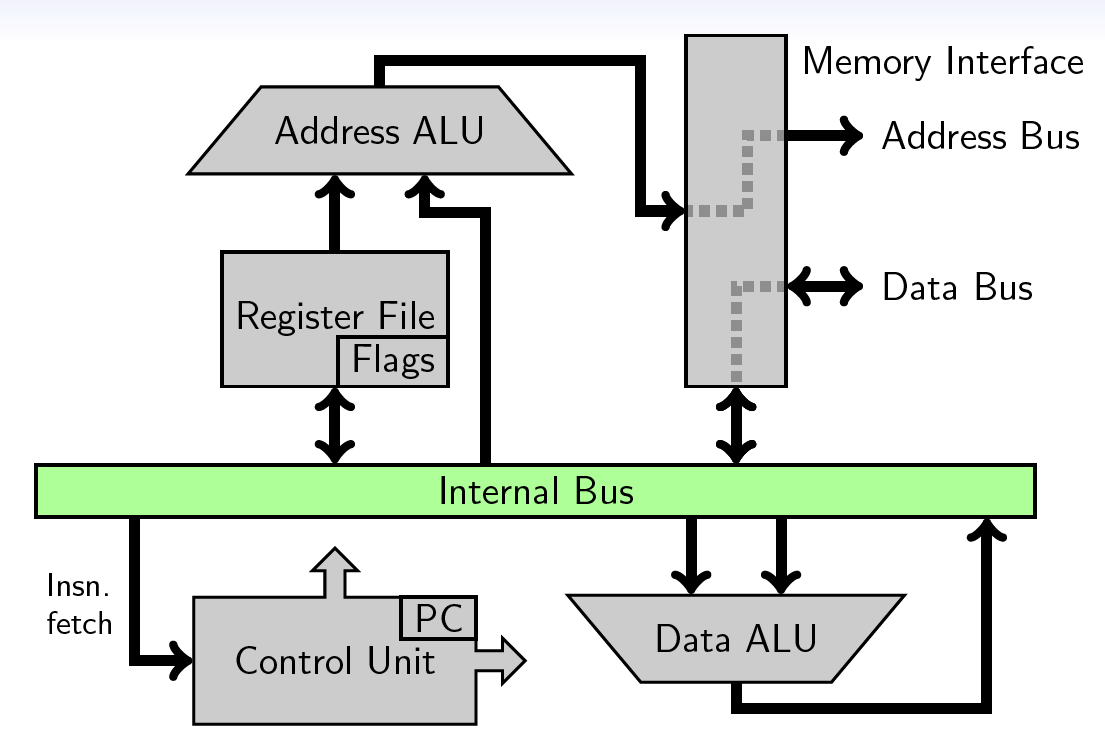

4 Architektura von Neumanna Krzysztof Banaś Obliczenia Wysokiej Wydajności 4

5 Prawo Moore'a (1965!) Krzysztof Banaś Obliczenia Wysokiej Wydajności 5

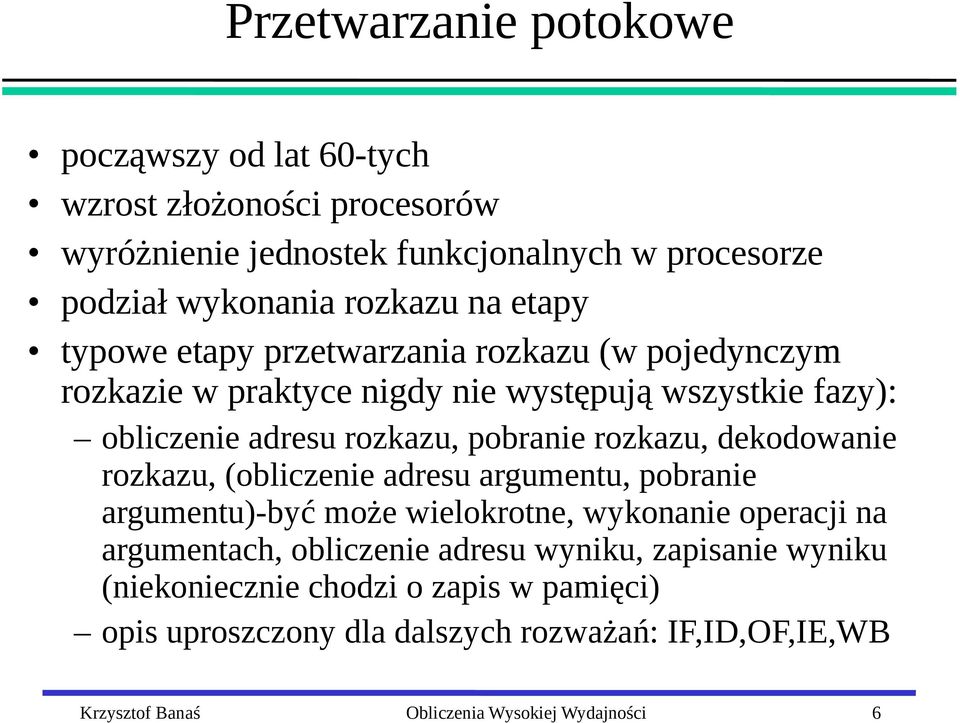

6 Przetwarzanie potokowe począwszy od lat 60-tych wzrost złożoności procesorów wyróżnienie jednostek funkcjonalnych w procesorze podział wykonania rozkazu na etapy typowe etapy przetwarzania rozkazu (w pojedynczym rozkazie w praktyce nigdy nie występują wszystkie fazy): obliczenie adresu rozkazu, pobranie rozkazu, dekodowanie rozkazu, (obliczenie adresu argumentu, pobranie argumentu)-być może wielokrotne, wykonanie operacji na argumentach, obliczenie adresu wyniku, zapisanie wyniku (niekoniecznie chodzi o zapis w pamięci) opis uproszczony dla dalszych rozważań: IF,ID,OF,IE,WB Krzysztof Banaś Obliczenia Wysokiej Wydajności 6

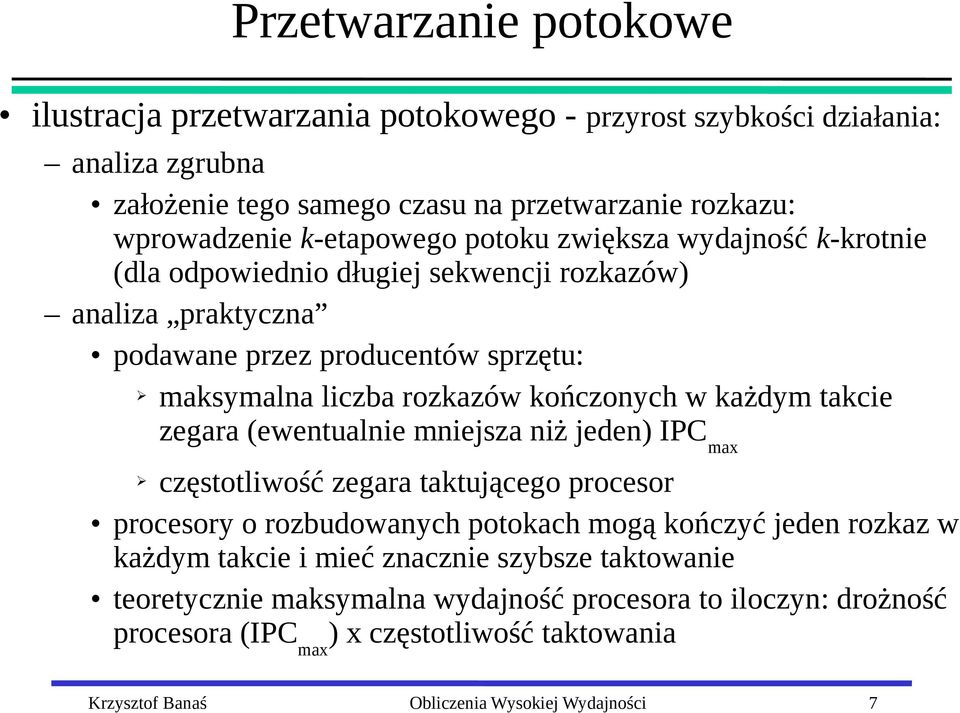

7 Przetwarzanie potokowe ilustracja przetwarzania potokowego - przyrost szybkości działania: analiza zgrubna założenie tego samego czasu na przetwarzanie rozkazu: wprowadzenie k-etapowego potoku zwiększa wydajność k-krotnie (dla odpowiednio długiej sekwencji rozkazów) analiza praktyczna podawane przez producentów sprzętu: maksymalna liczba rozkazów kończonych w każdym takcie zegara (ewentualnie mniejsza niż jeden) IPC max częstotliwość zegara taktującego procesor procesory o rozbudowanych potokach mogą kończyć jeden rozkaz w każdym takcie i mieć znacznie szybsze taktowanie teoretycznie maksymalna wydajność procesora to iloczyn: drożność procesora (IPC max ) x częstotliwość taktowania Krzysztof Banaś Obliczenia Wysokiej Wydajności 7

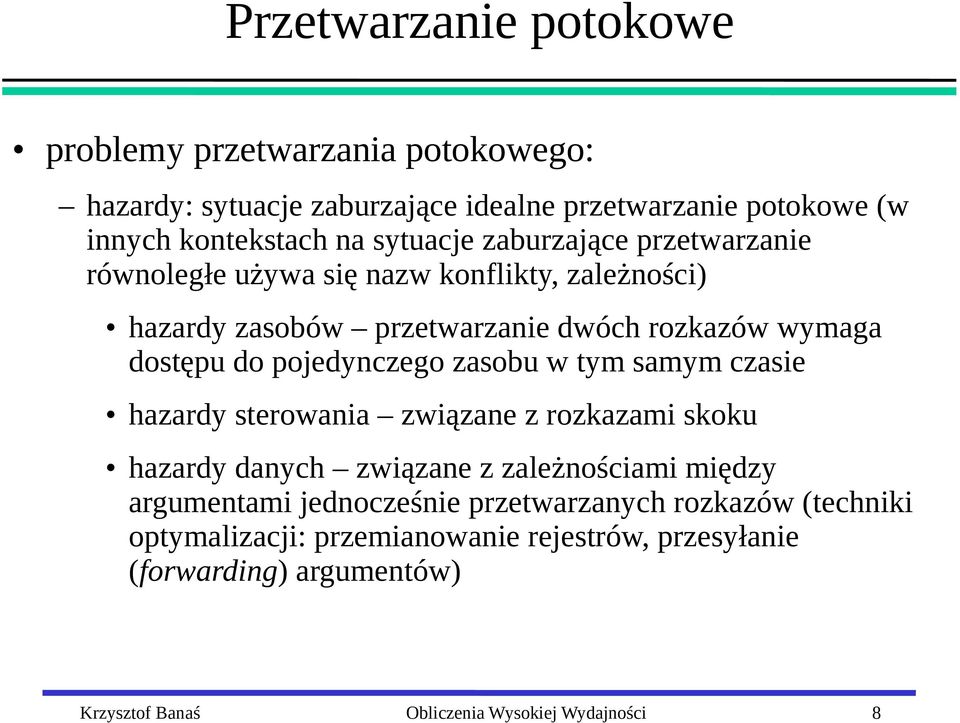

8 Przetwarzanie potokowe problemy przetwarzania potokowego: hazardy: sytuacje zaburzające idealne przetwarzanie potokowe (w innych kontekstach na sytuacje zaburzające przetwarzanie równoległe używa się nazw konflikty, zależności) hazardy zasobów przetwarzanie dwóch rozkazów wymaga dostępu do pojedynczego zasobu w tym samym czasie hazardy sterowania związane z rozkazami skoku hazardy danych związane z zależnościami między argumentami jednocześnie przetwarzanych rozkazów (techniki optymalizacji: przemianowanie rejestrów, przesyłanie (forwarding) argumentów) Krzysztof Banaś Obliczenia Wysokiej Wydajności 8

9 Hazardy sterowania Statystyka: skoki stanowią ponad 20% rozkazów Skoki bezwarunkowe: unikanie przestojów przez pobieranie z wyprzedzeniem Skoki warunkowe szczelina opóźnienia rozkazu (branch delay slot) przewidywanie rezultatu rozgałęzienia: skok nigdy nie wykonany skok zawsze wykonany statyczne przewidywanie (np. na podstawie kierunku skoku) dynamiczne przewidywanie (na podstawie historii skoków) Krzysztof Banaś Obliczenia Wysokiej Wydajności 9

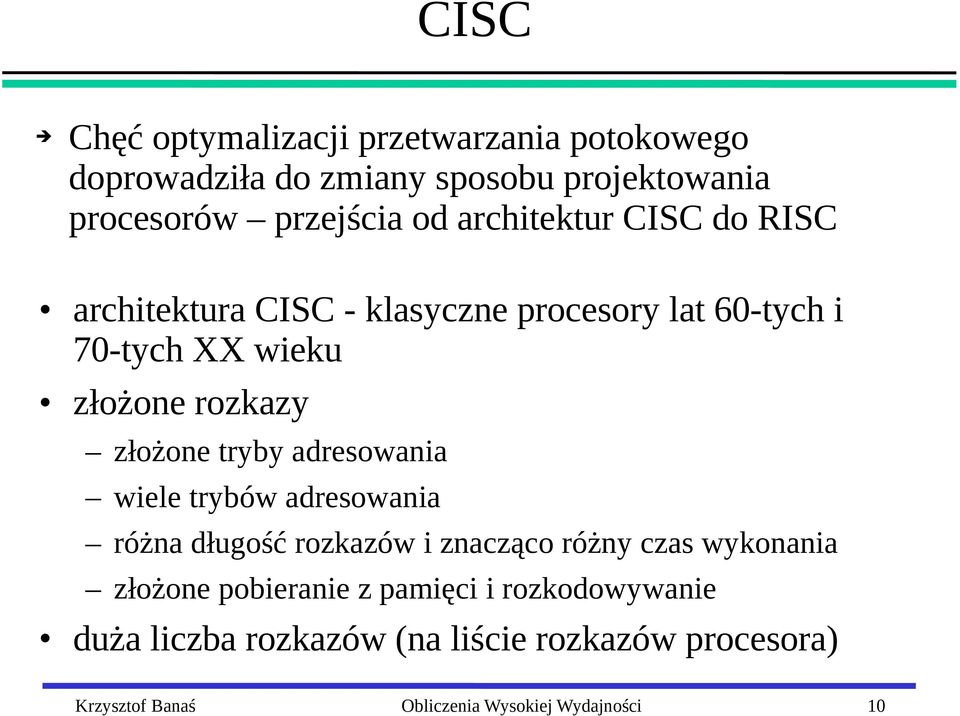

10 CISC Chęć optymalizacji przetwarzania potokowego doprowadziła do zmiany sposobu projektowania procesorów przejścia od architektur CISC do RISC architektura CISC - klasyczne procesory lat 60-tych i 70-tych XX wieku złożone rozkazy złożone tryby adresowania wiele trybów adresowania różna długość rozkazów i znacząco różny czas wykonania złożone pobieranie z pamięci i rozkodowywanie duża liczba rozkazów (na liście rozkazów procesora) Krzysztof Banaś Obliczenia Wysokiej Wydajności 10

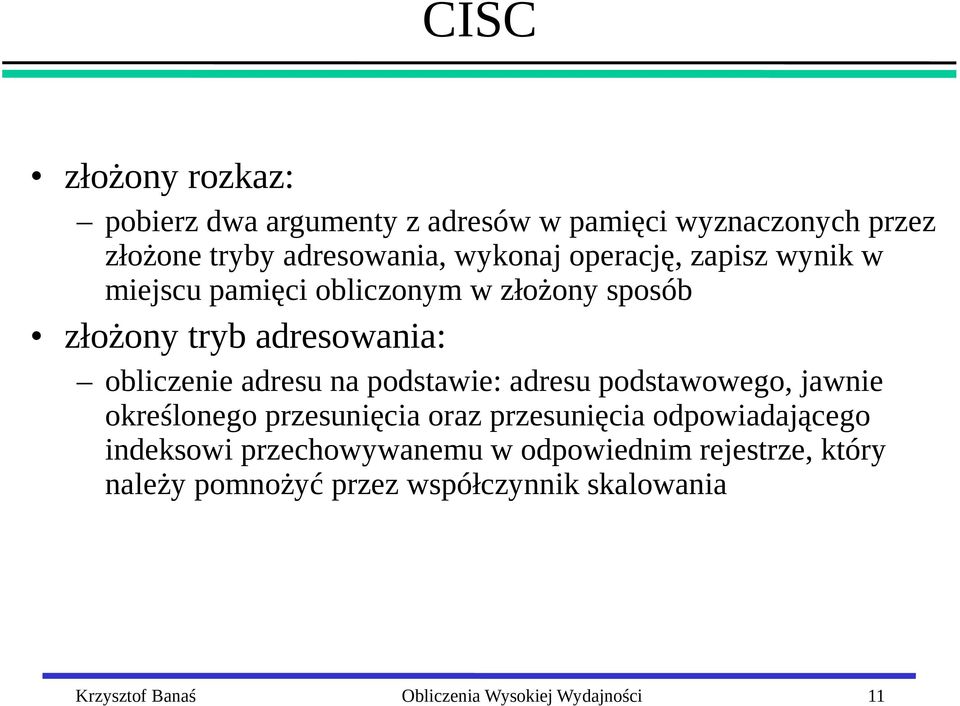

11 CISC złożony rozkaz: pobierz dwa argumenty z adresów w pamięci wyznaczonych przez złożone tryby adresowania, wykonaj operację, zapisz wynik w miejscu pamięci obliczonym w złożony sposób złożony tryb adresowania: obliczenie adresu na podstawie: adresu podstawowego, jawnie określonego przesunięcia oraz przesunięcia odpowiadającego indeksowi przechowywanemu w odpowiednim rejestrze, który należy pomnożyć przez współczynnik skalowania Krzysztof Banaś Obliczenia Wysokiej Wydajności 11

12 CISC zalety CISC ułatwienie programowania w asemblerze zmniejszenie liczby rozkazów w skompilowanym kodzie (mniejsze wymagania co do szybkości przesyłania rozkazów i rozmiaru pamięci podręcznej do ich przechowywania) wady CISC utrudnione działanie optymalizujących kompilatorów złożone dekodowanie rozkazów utrudniona realizacja przetwarzania potokowego Krzysztof Banaś Obliczenia Wysokiej Wydajności 12

13 RISC rewolucja RISC lat 80-tych XX wieku ograniczenie liczby rozkazów procesora (złożone rozkazy zamienione na sekwencje prostych rozkazów) ograniczenie liczby formatów rozkazów rozkazy proste i proste tryby adresowania oddzielenie rozkazów wykonywania operacji od rozkazów pobierania z pamięci i zapisywania load-store architecture zwiększenie liczby rejestrów Krzysztof Banaś Obliczenia Wysokiej Wydajności 13

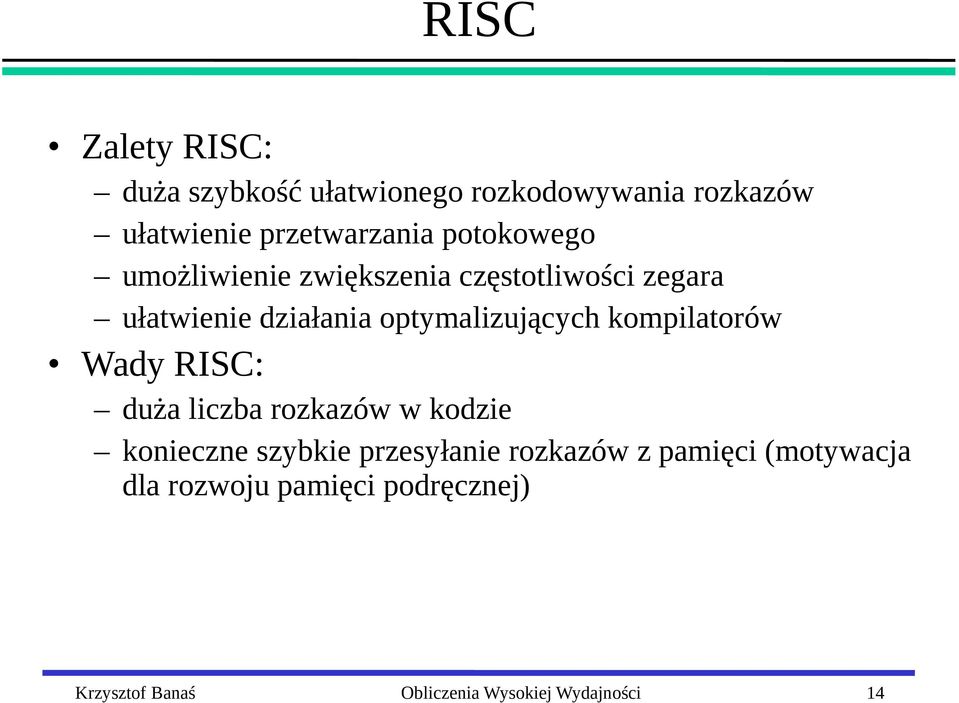

14 RISC Zalety RISC: duża szybkość ułatwionego rozkodowywania rozkazów ułatwienie przetwarzania potokowego umożliwienie zwiększenia częstotliwości zegara ułatwienie działania optymalizujących kompilatorów Wady RISC: duża liczba rozkazów w kodzie konieczne szybkie przesyłanie rozkazów z pamięci (motywacja dla rozwoju pamięci podręcznej) Krzysztof Banaś Obliczenia Wysokiej Wydajności 14

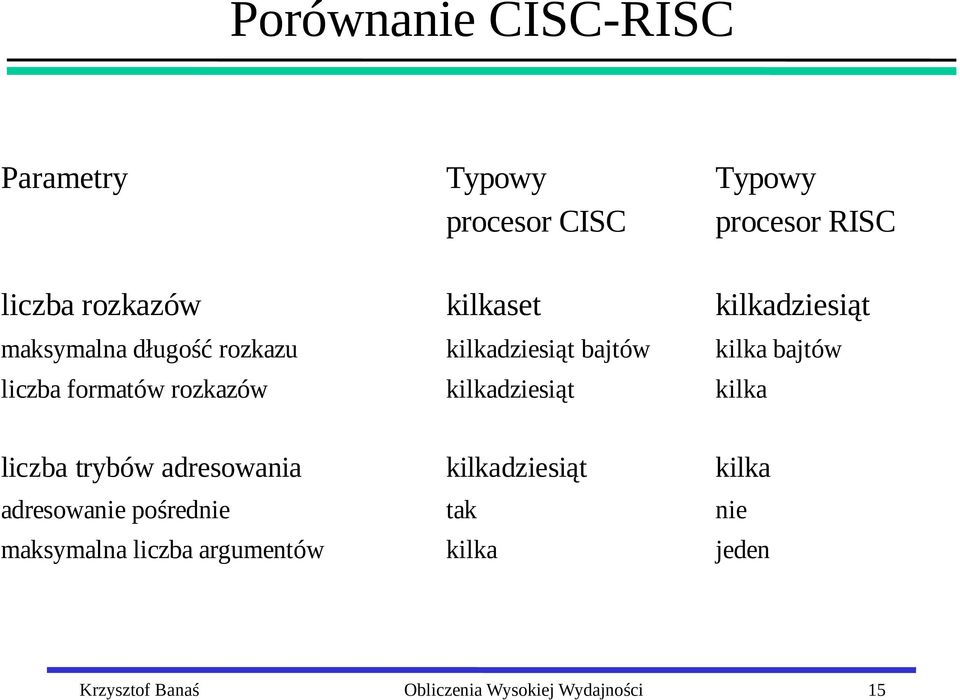

15 Porównanie CISC-RISC Parametry Typowy Typowy procesor CISC procesor RISC liczba rozkazów kilkaset kilkadziesiąt maksymalna długość rozkazu kilkadziesiąt bajtów kilka bajtów liczba formatów rozkazów kilkadziesiąt kilka liczba trybów adresowania kilkadziesiąt kilka adresowanie pośrednie tak nie maksymalna liczba argumentów kilka jeden Krzysztof Banaś Obliczenia Wysokiej Wydajności 15

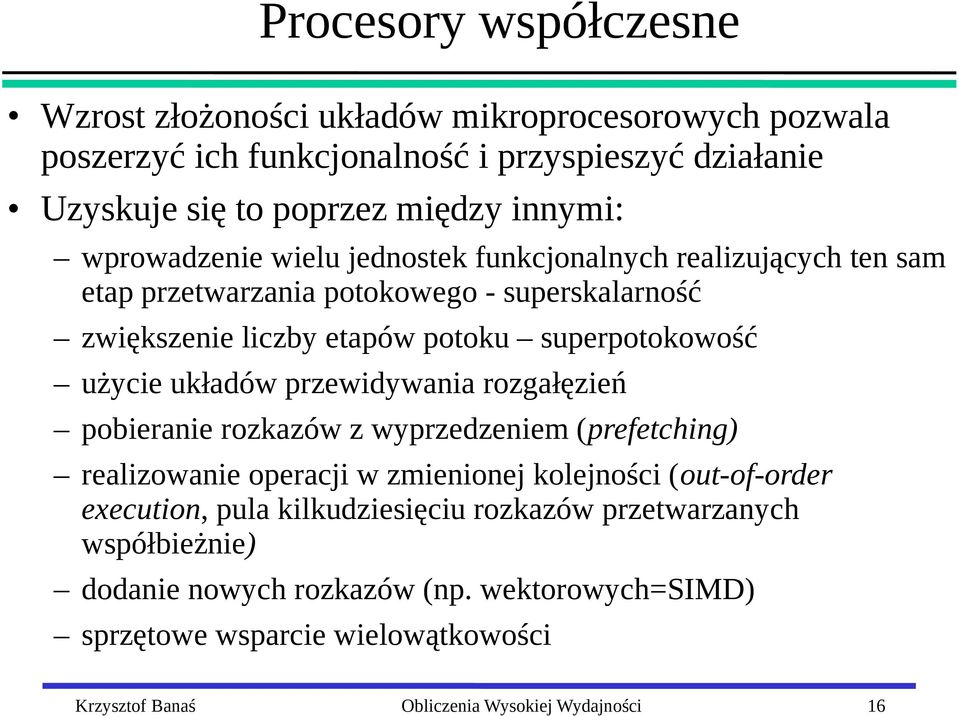

16 Procesory współczesne Wzrost złożoności układów mikroprocesorowych pozwala poszerzyć ich funkcjonalność i przyspieszyć działanie Uzyskuje się to poprzez między innymi: wprowadzenie wielu jednostek funkcjonalnych realizujących ten sam etap przetwarzania potokowego - superskalarność zwiększenie liczby etapów potoku superpotokowość użycie układów przewidywania rozgałęzień pobieranie rozkazów z wyprzedzeniem (prefetching) realizowanie operacji w zmienionej kolejności (out-of-order execution, pula kilkudziesięciu rozkazów przetwarzanych współbieżnie) dodanie nowych rozkazów (np. wektorowych=simd) sprzętowe wsparcie wielowątkowości Krzysztof Banaś Obliczenia Wysokiej Wydajności 16

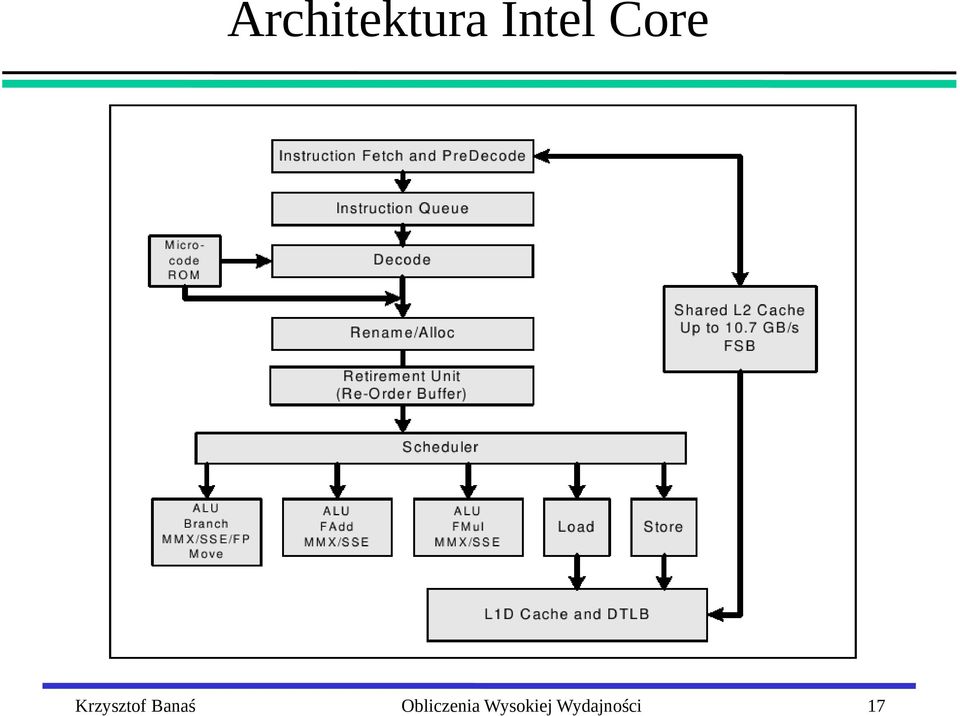

17 Architektura Intel Core Krzysztof Banaś Obliczenia Wysokiej Wydajności 17

18 VLIW EPIC - IA64 Wykonywanie poza kolejnością jest sprzeczne z optymalnym stosowaniem kompilatorów po co kompilator ma ustalać optymalny przepływ obliczeń skoro procesor i tak go zmieni Koncepcja: niech kompilator dba o kolejność wykonania i decyduje o równoległości realizacji rozkazów VLIW bardzo długie słowo maszynowe EPIC - kilka rozkazów do równoległego wykonania jawnie kodowanych w jednym długim słowie Krzysztof Banaś Obliczenia Wysokiej Wydajności 18

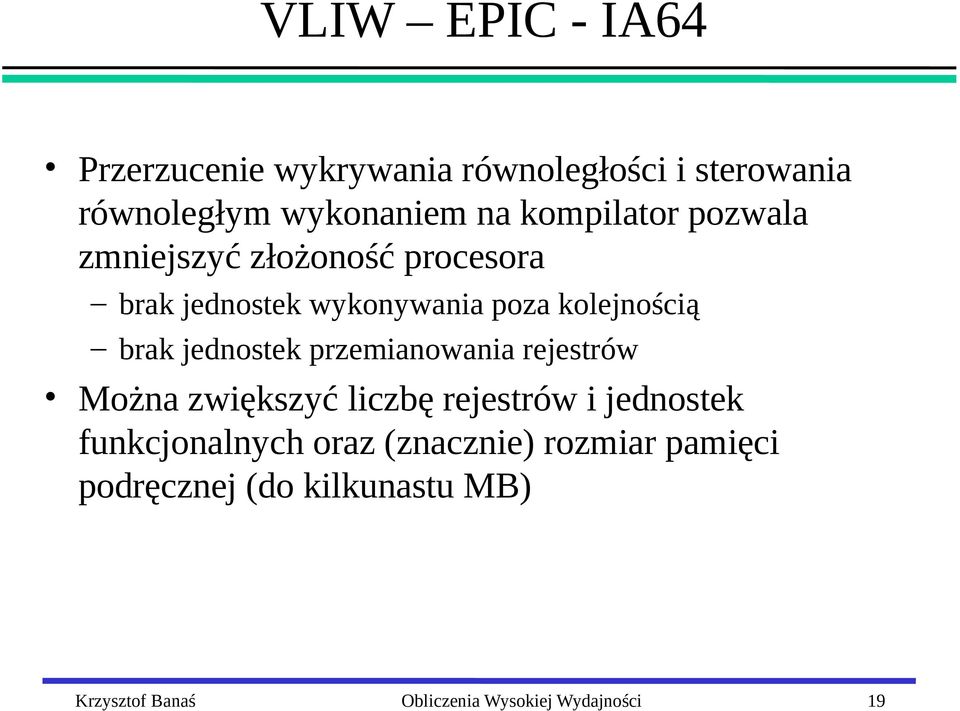

19 VLIW EPIC - IA64 Przerzucenie wykrywania równoległości i sterowania równoległym wykonaniem na kompilator pozwala zmniejszyć złożoność procesora brak jednostek wykonywania poza kolejnością brak jednostek przemianowania rejestrów Można zwiększyć liczbę rejestrów i jednostek funkcjonalnych oraz (znacznie) rozmiar pamięci podręcznej (do kilkunastu MB) Krzysztof Banaś Obliczenia Wysokiej Wydajności 19

20 VLIW EPIC - IA64 IA-64 architektura Intela oparta na ideach VLIW i EPIC: predykatywne wykonywanie rozgałęzień spekulatywne ładowanie z pamięci Szczegóły techniczne procesorów Itanium: słowo 128 bitów (3x41 rozkazy + 5 szablon) 4 FPU i 6 ALU 2x128 rejestrów trzy poziomy pamięci podręcznej, do 16MB (i więcej) Krzysztof Banaś Obliczenia Wysokiej Wydajności 20

21 Itanium 2 Krzysztof Banaś Obliczenia Wysokiej Wydajności 21
