1 Programowanie w asemblerze Środowiska 64-bitowe 24 listopada 2015

2 Nieco historii najnowszej Intel wraz z HP rozpoczynaja pracę nad procesorem 64-bitowym z wykorzystaniem technologii VLIW. Powstaje procesor Itanium o architekturze oznaczanej IA-64. AMD rozwija własny procesor 64-bitowy, będacy minimalnym (przynajmniej zewnętrznie) rozszerzeniem wersji 32-bitowej. Powstaje procesor Opteron (Athlon 64) o architekturze oznaczanej x Jakkolwiek Itanium jest bardziej ciekawe technologicznie, to sprzedaje się słabo (być może dlatego, że jest za drogie ;-) i występuje głównie w serwerach zastapiło tam HP. Intel klonuje architekturę AMD (od Pentium 4 Xeon): różne dziwne nazwy, np. EM64T, IA-32e.

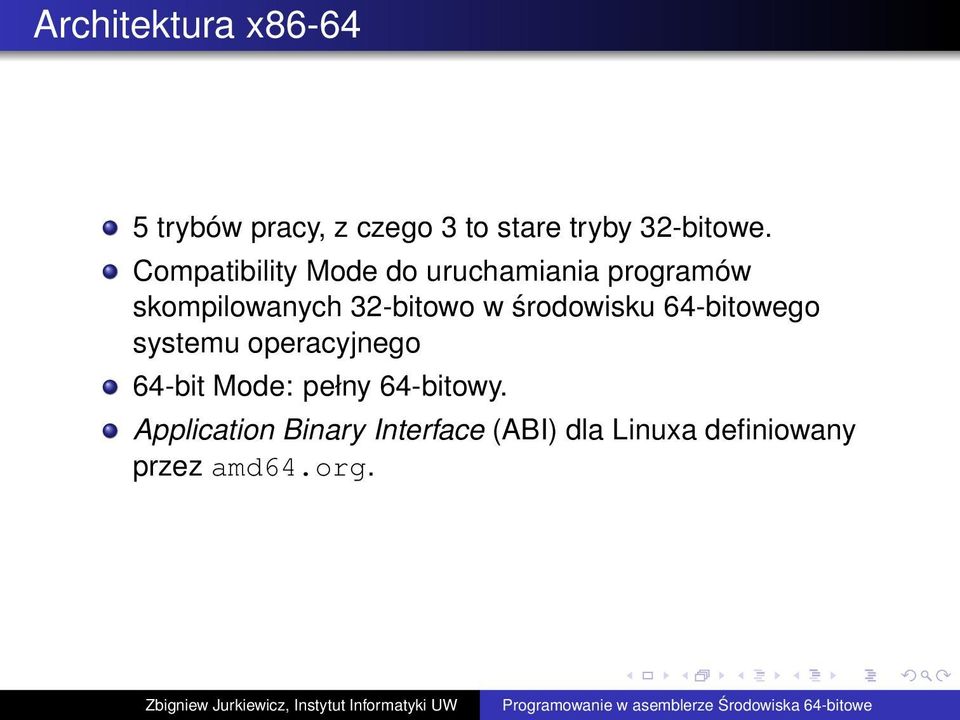

3 Architektura x trybów pracy, z czego 3 to stare tryby 32-bitowe. Compatibility Mode do uruchamiania programów skompilowanych 32-bitowo w środowisku 64-bitowego systemu operacyjnego 64-bit Mode: pełny 64-bitowy. Application Binary Interface (ABI) dla Linuxa definiowany przez amd64.org.

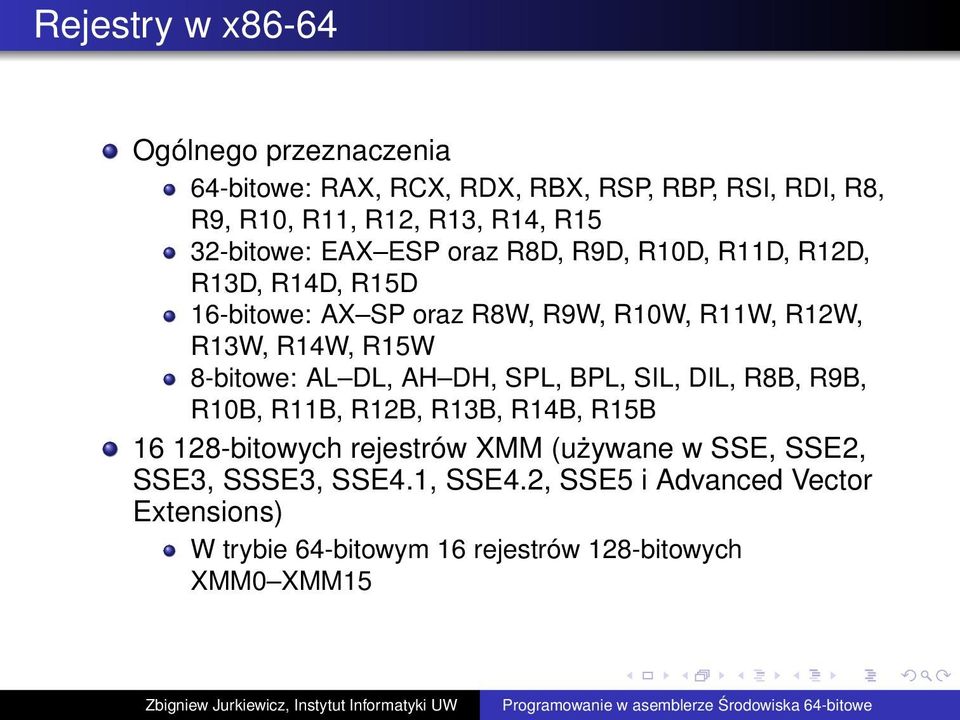

4 Rejestry w x86-64 Ogólnego przeznaczenia 64-bitowe: RAX, RCX, RDX, RBX, RSP, RBP, RSI, RDI, R8, R9, R10, R11, R12, R13, R14, R15 32-bitowe: EAX ESP oraz R8D, R9D, R10D, R11D, R12D, R13D, R14D, R15D 16-bitowe: AX SP oraz R8W, R9W, R10W, R11W, R12W, R13W, R14W, R15W 8-bitowe: AL DL, AH DH, SPL, BPL, SIL, DIL, R8B, R9B, R10B, R11B, R12B, R13B, R14B, R15B bitowych rejestrów XMM (używane w SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE5 i Advanced Vector Extensions) W trybie 64-bitowym 16 rejestrów 128-bitowych XMM0 XMM15

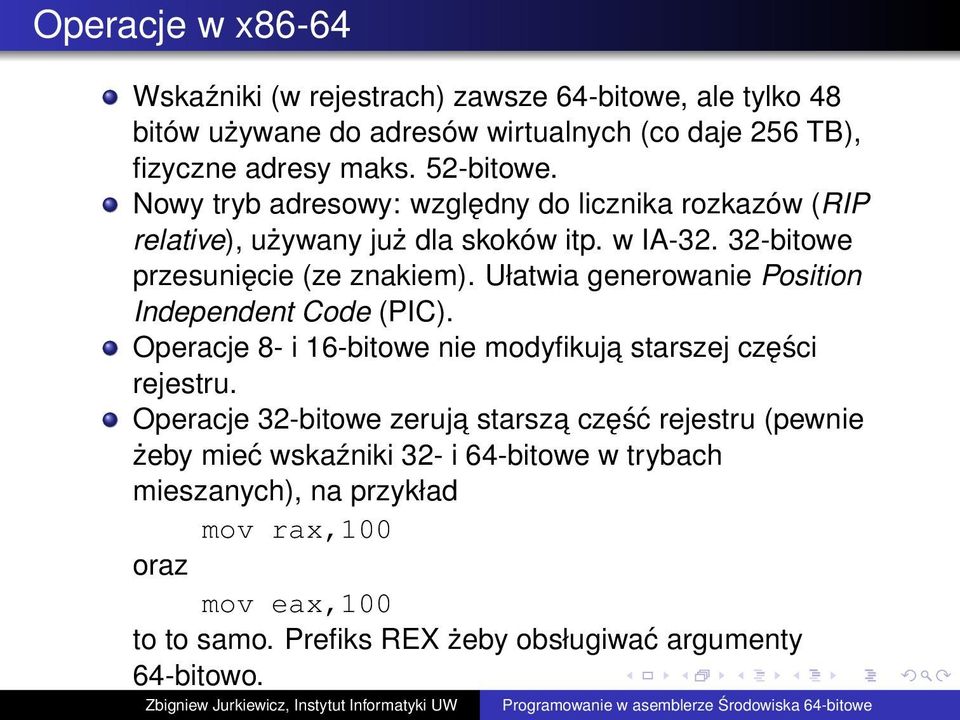

5 Operacje w x86-64 Wskaźniki (w rejestrach) zawsze 64-bitowe, ale tylko 48 bitów używane do adresów wirtualnych (co daje 256 TB), fizyczne adresy maks. 52-bitowe. Nowy tryb adresowy: względny do licznika rozkazów (RIP relative), używany już dla skoków itp. w IA bitowe przesunięcie (ze znakiem). Ułatwia generowanie Position Independent Code (PIC). Operacje 8- i 16-bitowe nie modyfikuja starszej części rejestru. Operacje 32-bitowe zeruja starsza część rejestru (pewnie żeby mieć wskaźniki 32- i 64-bitowe w trybach mieszanych), na przykład mov rax,100 oraz mov eax,100 to to samo. Prefiks REX żeby obsługiwać argumenty 64-bitowo.

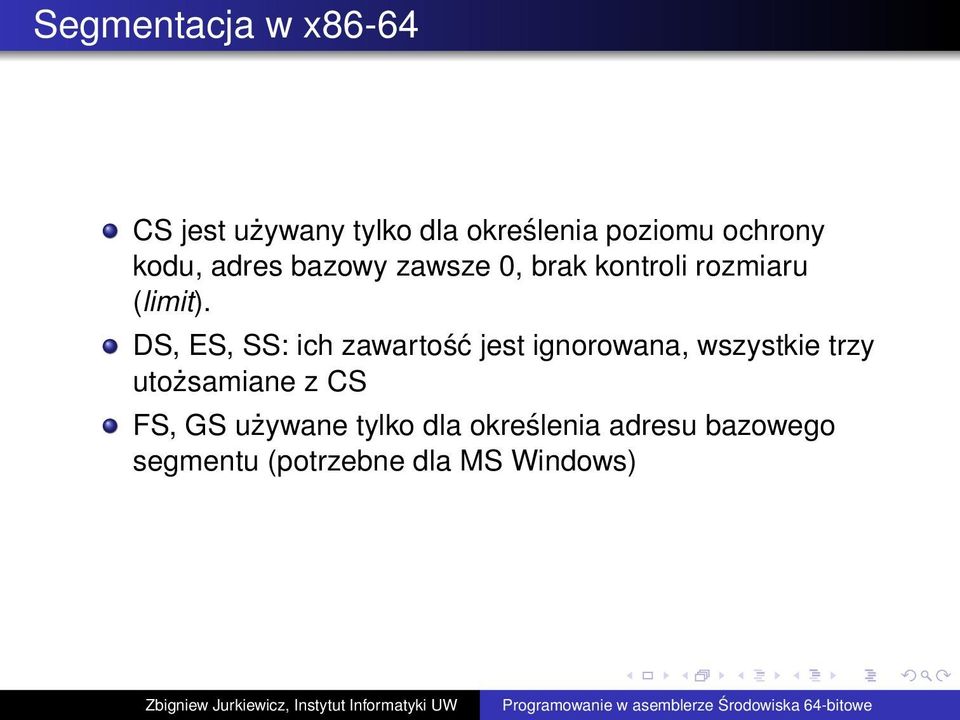

6 Segmentacja w x86-64 CS jest używany tylko dla określenia poziomu ochrony kodu, adres bazowy zawsze 0, brak kontroli rozmiaru (limit). DS, ES, SS: ich zawartość jest ignorowana, wszystkie trzy utożsamiane z CS FS, GS używane tylko dla określenia adresu bazowego segmentu (potrzebne dla MS Windows)

7 Konwencje użycia rejestrów (ABI) Działa zarówno SYSCALL jaki i INT 0x80, ale inaczej. Dla instrukcji SYSCALL numer usługi w EAX, kolejne parametry w RDI, RSI, RDX, R10, R8, R9. Numery usług podane w /usr/src/linux/include/asm-x86_64/unistd.h. Wynik w RAX i RDX.

8 Konwencje użycia rejestrów (ABI) Wywołania funkcji (CALL): Argumenty w RDI, RSI, RDX, RCX, R8, R9 (liczby całkowite i wskaźniki). Można używać rejestrów czastkowych, jeśli argument o mniejszym rozmiarze. Argumenty zmiennopozycyjne w XMM0, XMM1, XMM2,..., XMM7. Na stosie (gdy więcej niż 6 pierwszego rodzaju lub 8 drugiego) zawsze pełny rozmiar (64 bity), ale można korzystać z dolnego kawałka (bo little-endian). Wartość funkcji zwracana w RAX (liczby całkowite i wskaźniki) albo w XMM0 (liczby zmiennopozycyjne).

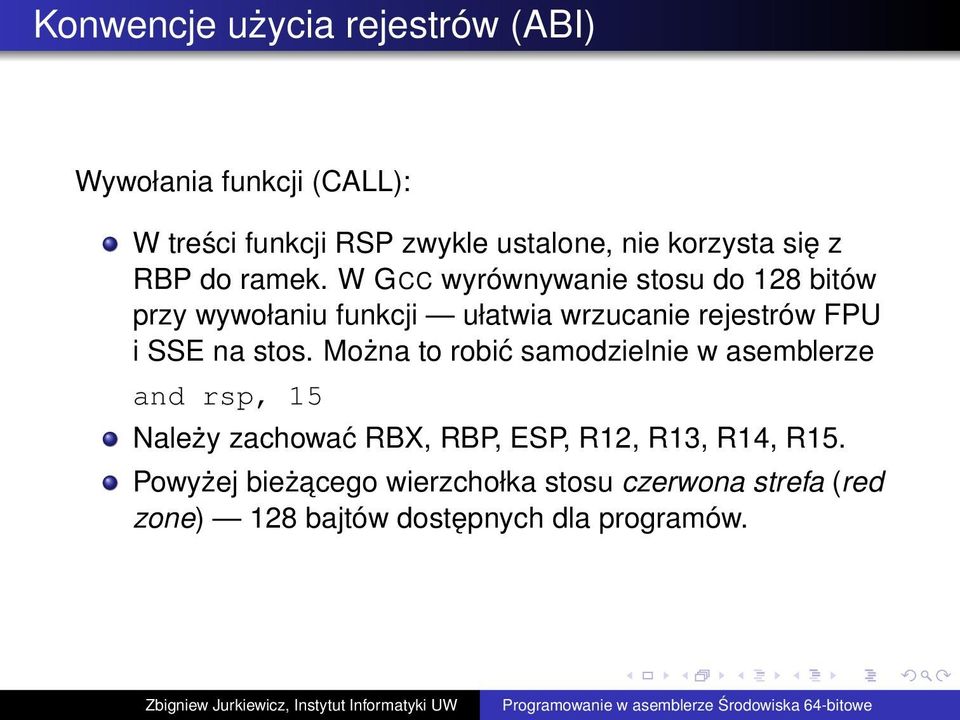

9 Konwencje użycia rejestrów (ABI) Wywołania funkcji (CALL): W treści funkcji RSP zwykle ustalone, nie korzysta się z RBP do ramek. W GCC wyrównywanie stosu do 128 bitów przy wywołaniu funkcji ułatwia wrzucanie rejestrów FPU i SSE na stos. Można to robić samodzielnie w asemblerze and rsp, 15 Należy zachować RBX, RBP, ESP, R12, R13, R14, R15. Powyżej bieżacego wierzchołka stosu czerwona strefa (red zone) 128 bajtów dostępnych dla programów.

10 Problemy W x86-64 w trybie 64-bitowym segmenty nie działaja, jedynie stronicowanie. Ale stronicowanie nie rozróżnia poziomów 0 2 (Po co? Sa segmenty...). System operacyjny maszyn wirtualnych musi więc być na poziomie 3, a wtedy nie jest chroniony przed aplikacjami, albo na poziomie 0.

11 Intel/HP IA-64 (Itanium) 128 rejestrów integer (64-bitowe) 128 rejestrów floating-point (82-bitowe: 17/64) f0=0.0 f1= rejestry predykatów (1-bitowe), p0=1 8 branch registers (64-bitowe)??? 128 application registers???

12 Intel/HP IA-64 (Itanium) Część rejestrów każdego rodzaju rotating (np. r32 r127). Rodzaj stosu. Instruction Bundle: 3 41-bitowe sloty na instrukcje + 5 bitów na template.
