Rejestrator cyfrowy Instrukcja obsługi

Transkrypt

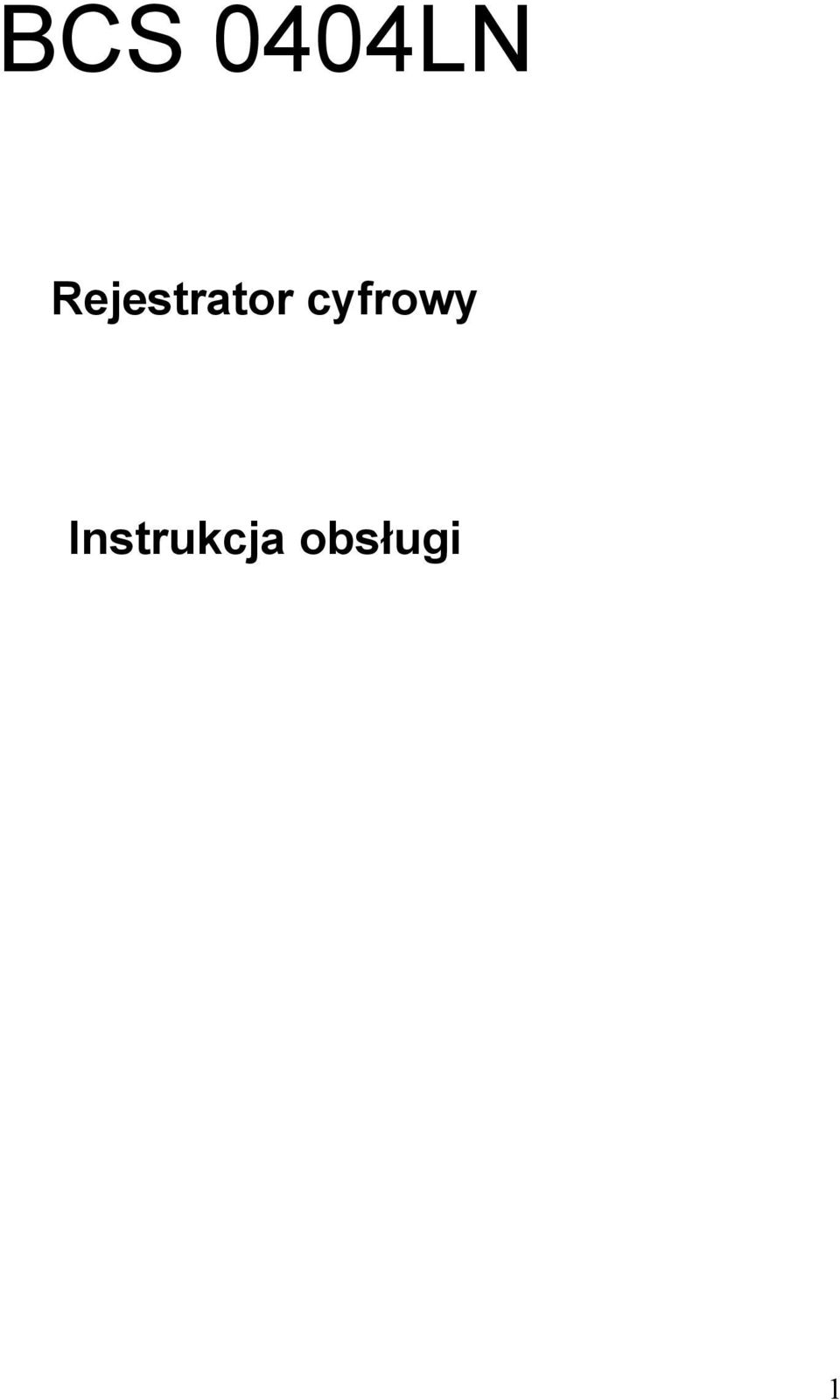

1 BCS 0404LN Rejestrator cyfrowy Instrukcja obsługi 1

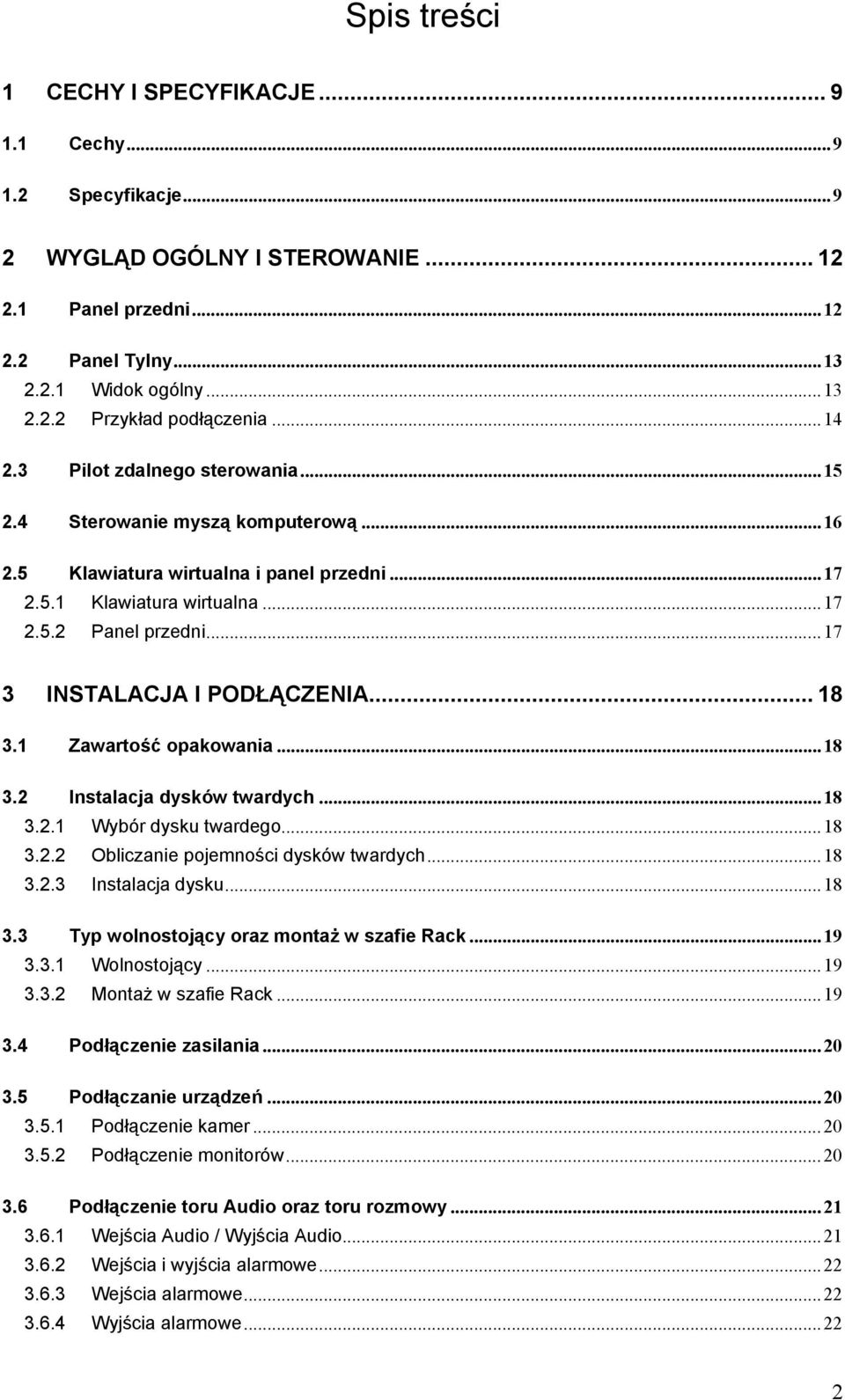

2 Spis treści 1 CECHY I SPECYFIKACJE Cechy Specyfikacje WYGLĄD OGÓLNY I STEROWANIE Panel przedni Panel Tylny Widok ogólny Przykład podłączenia Pilot zdalnego sterowania Sterowanie myszą komputerową Klawiatura wirtualna i panel przedni Klawiatura wirtualna Panel przedni INSTALACJA I PODŁĄCZENIA Zawartość opakowania Instalacja dysków twardych Wybór dysku twardego Obliczanie pojemności dysków twardych Instalacja dysku Typ wolnostojący oraz montaż w szafie Rack Wolnostojący Montaż w szafie Rack Podłączenie zasilania Podłączanie urządzeń Podłączenie kamer Podłączenie monitorów Podłączenie toru Audio oraz toru rozmowy Wejścia Audio / Wyjścia Audio Wejścia i wyjścia alarmowe Wejścia alarmowe Wyjścia alarmowe

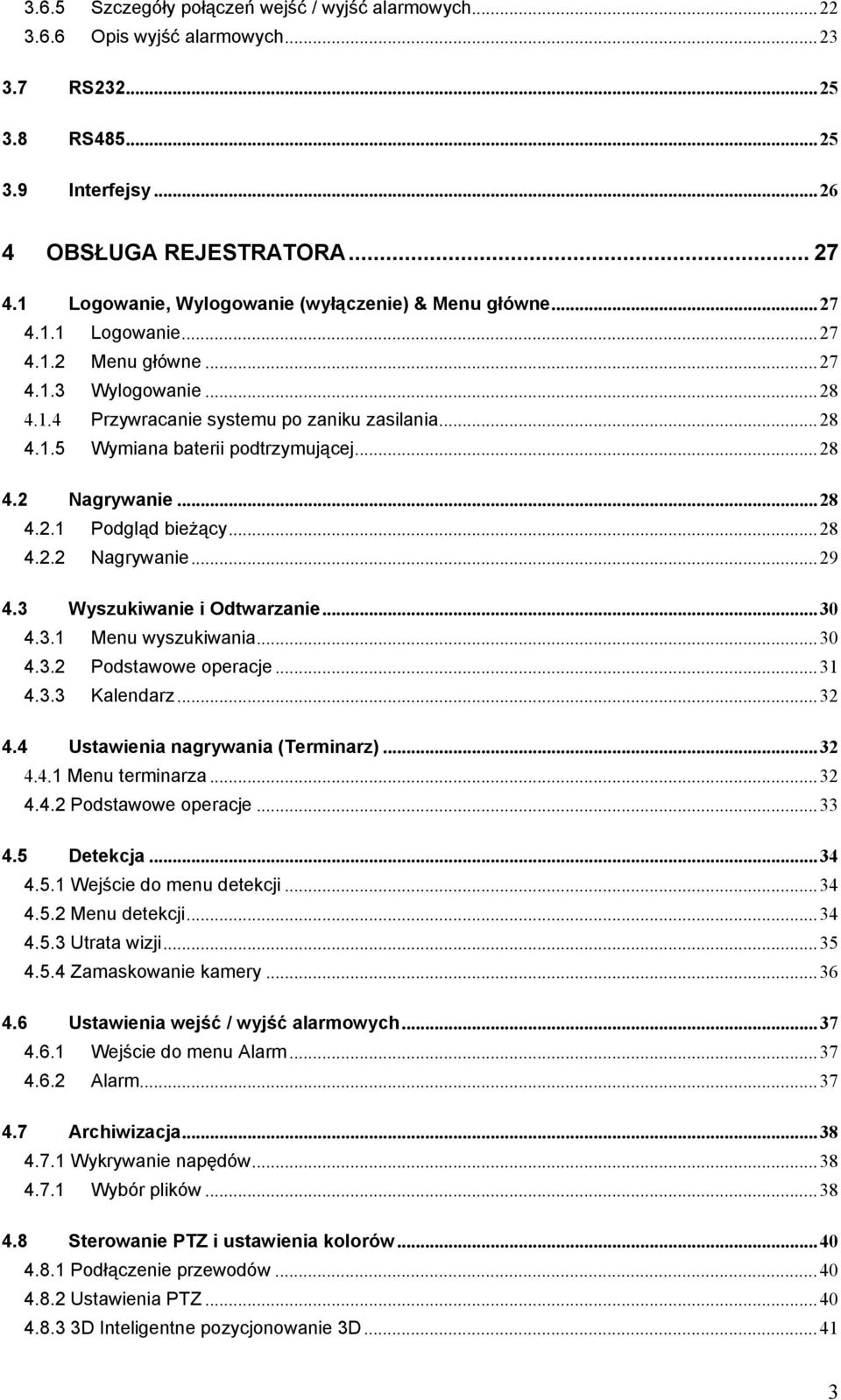

3 3.6.5 Szczegóły połączeń wejść / wyjść alarmowych Opis wyjść alarmowych RS RS Interfejsy OBSŁUGA REJESTRATORA Logowanie, Wylogowanie (wyłączenie) & Menu główne Logowanie Menu główne Wylogowanie Przywracanie systemu po zaniku zasilania Wymiana baterii podtrzymującej Nagrywanie Podgląd bieżący Nagrywanie Wyszukiwanie i Odtwarzanie Menu wyszukiwania Podstawowe operacje Kalendarz Ustawienia nagrywania (Terminarz) Menu terminarza Podstawowe operacje Detekcja Wejście do menu detekcji Menu detekcji Utrata wizji Zamaskowanie kamery Ustawienia wejść / wyjść alarmowych Wejście do menu Alarm Alarm Archiwizacja Wykrywanie napędów Wybór plików Sterowanie PTZ i ustawienia kolorów Podłączenie przewodów Ustawienia PTZ D Inteligentne pozycjonowanie 3D

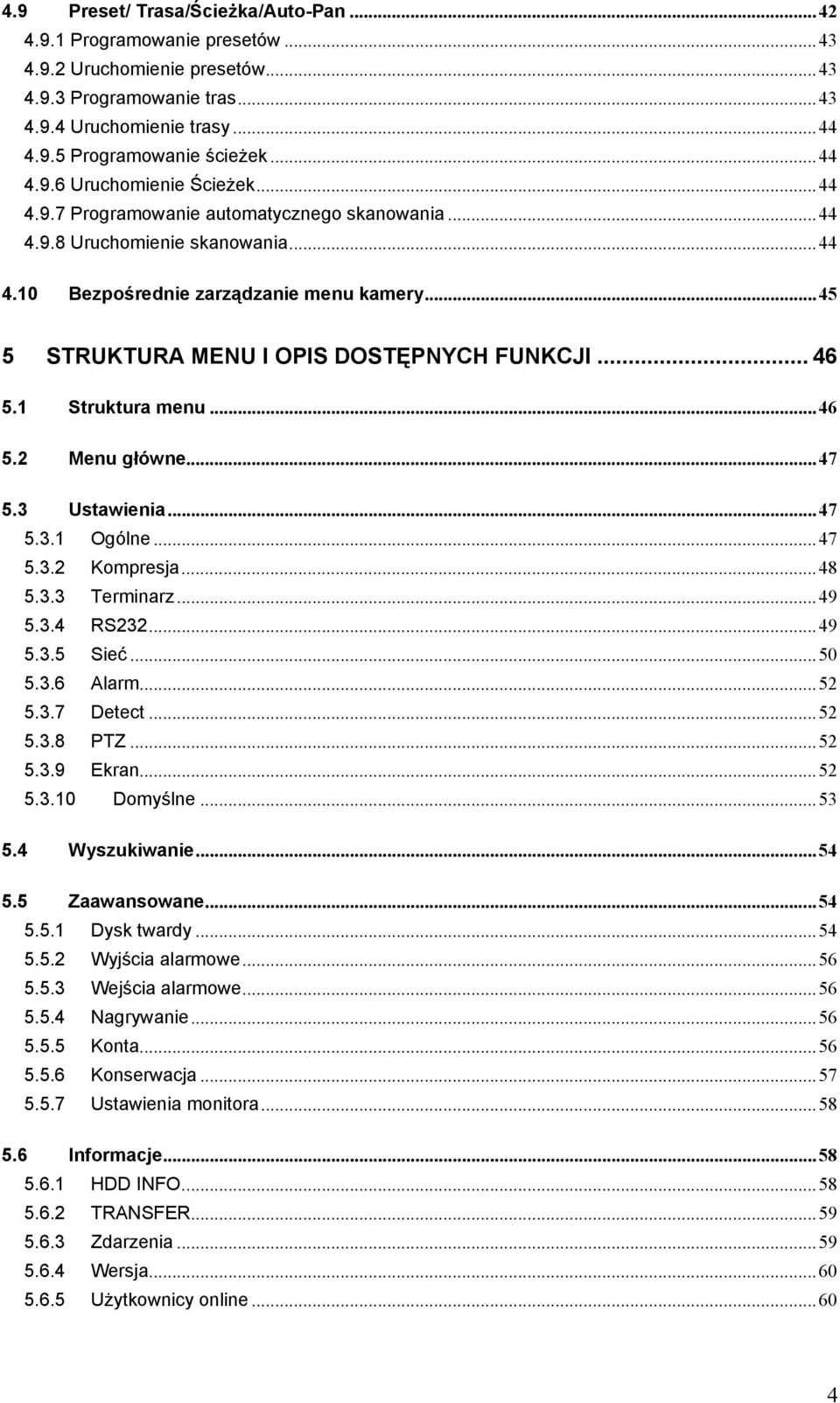

4 4.9 Preset/ Trasa/Ścieżka/Auto-Pan Programowanie presetów Uruchomienie presetów Programowanie tras Uruchomienie trasy Programowanie ścieżek Uruchomienie Ścieżek Programowanie automatycznego skanowania Uruchomienie skanowania Bezpośrednie zarządzanie menu kamery STRUKTURA MENU I OPIS DOSTĘPNYCH FUNKCJI Struktura menu Menu główne Ustawienia Ogólne Kompresja Terminarz RS Sieć Alarm Detect PTZ Ekran Domyślne Wyszukiwanie Zaawansowane Dysk twardy Wyjścia alarmowe Wejścia alarmowe Nagrywanie Konta Konserwacja Ustawienia monitora Informacje HDD INFO TRANSFER Zdarzenia Wersja Użytkownicy online

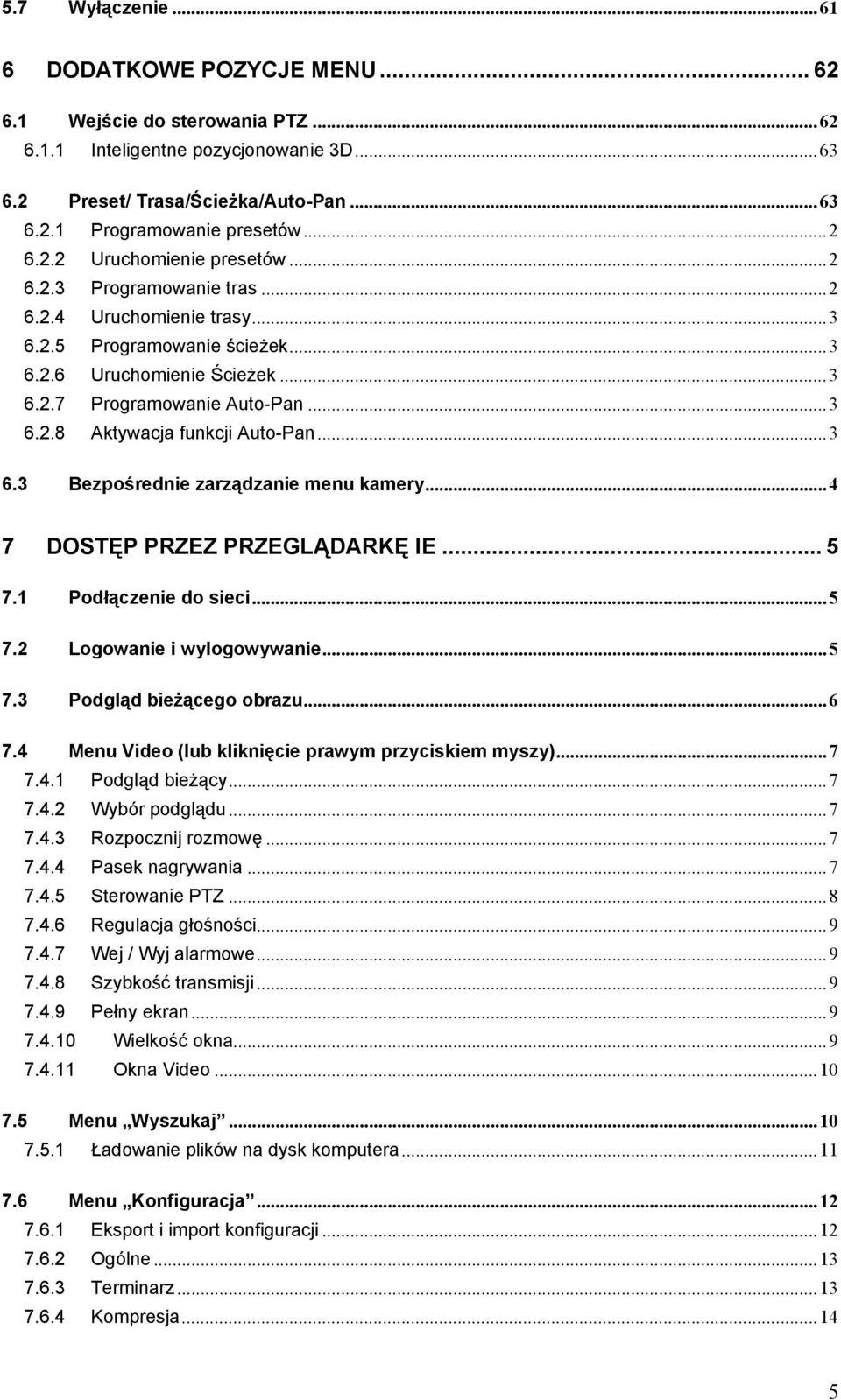

5 5.7 Wyłączenie DODATKOWE POZYCJE MENU Wejście do sterowania PTZ Inteligentne pozycjonowanie 3D Preset/ Trasa/Ścieżka/Auto-Pan Programowanie presetów Uruchomienie presetów Programowanie tras Uruchomienie trasy Programowanie ścieżek Uruchomienie Ścieżek Programowanie Auto-Pan Aktywacja funkcji Auto-Pan Bezpośrednie zarządzanie menu kamery DOSTĘP PRZEZ PRZEGLĄDARKĘ IE Podłączenie do sieci Logowanie i wylogowywanie Podgląd bieżącego obrazu Menu Video (lub kliknięcie prawym przyciskiem myszy) Podgląd bieżący Wybór podglądu Rozpocznij rozmowę Pasek nagrywania Sterowanie PTZ Regulacja głośności Wej / Wyj alarmowe Szybkość transmisji Pełny ekran Wielkość okna Okna Video Menu Wyszukaj Ładowanie plików na dysk komputera Menu Konfiguracja Eksport i import konfiguracji Ogólne Terminarz Kompresja

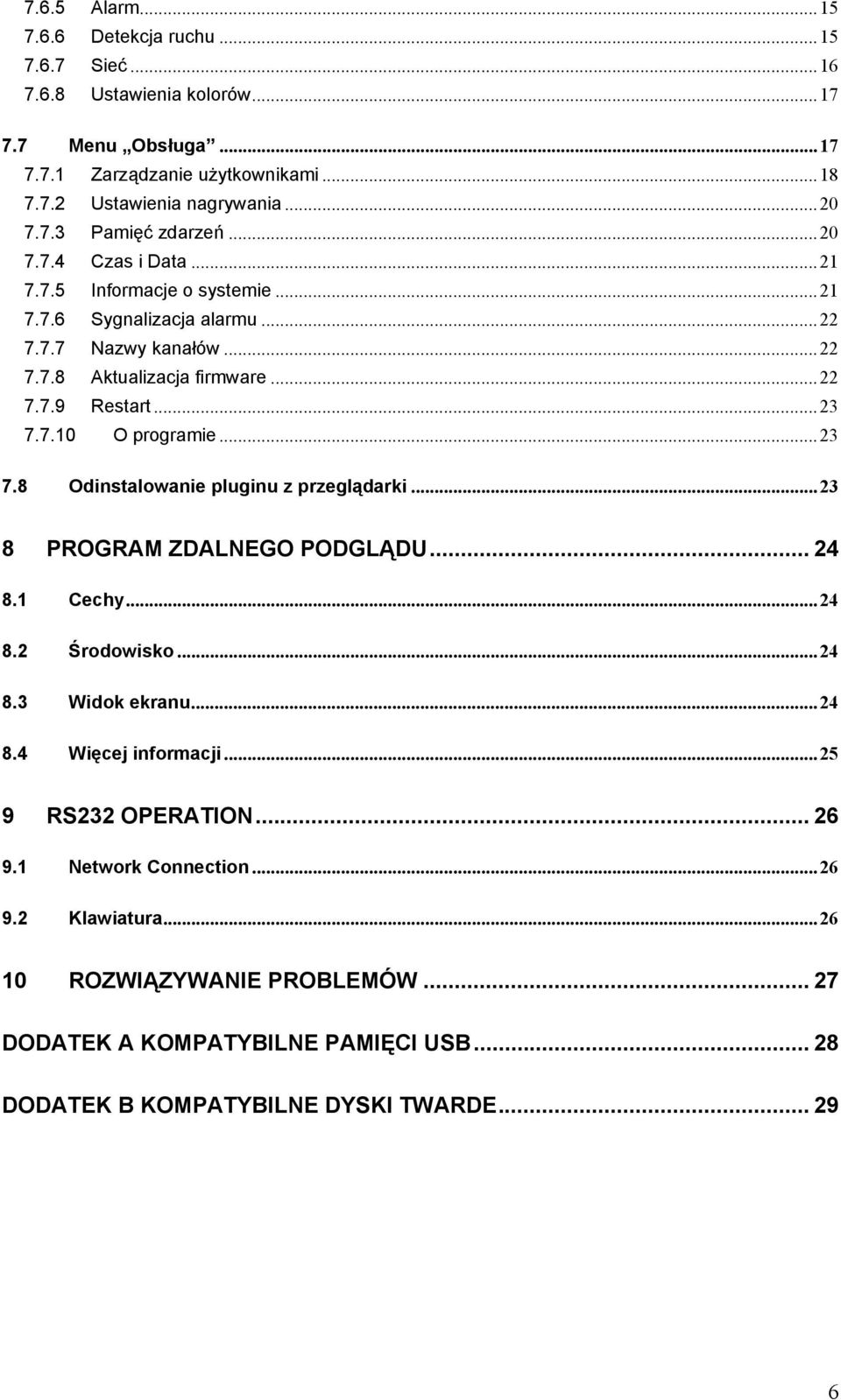

6 7.6.5 Alarm Detekcja ruchu Sieć Ustawienia kolorów Menu Obsługa Zarządzanie użytkownikami Ustawienia nagrywania Pamięć zdarzeń Czas i Data Informacje o systemie Sygnalizacja alarmu Nazwy kanałów Aktualizacja firmware Restart O programie Odinstalowanie pluginu z przeglądarki PROGRAM ZDALNEGO PODGLĄDU Cechy Środowisko Widok ekranu Więcej informacji RS232 OPERATION Network Connection Klawiatura ROZWIĄZYWANIE PROBLEMÓW DODATEK A KOMPATYBILNE PAMIĘCI USB DODATEK B KOMPATYBILNE DYSKI TWARDE

7 Witamy Dziękujemy za zakup naszego rejestratora DVR! Niniejsza instrukcja jest pozwala na zapoznanie się z działaniem, uruchomienie oraz prawidłową obsługę urządzenia. Znajdują się w niej informacje o poszczególnych funkcjach i sposobach ich wykorzystania. Przed rozpoczęciem instalacji, zapoznaj się z poniższymi zaleceniami oraz ostrzeżeniami! 7

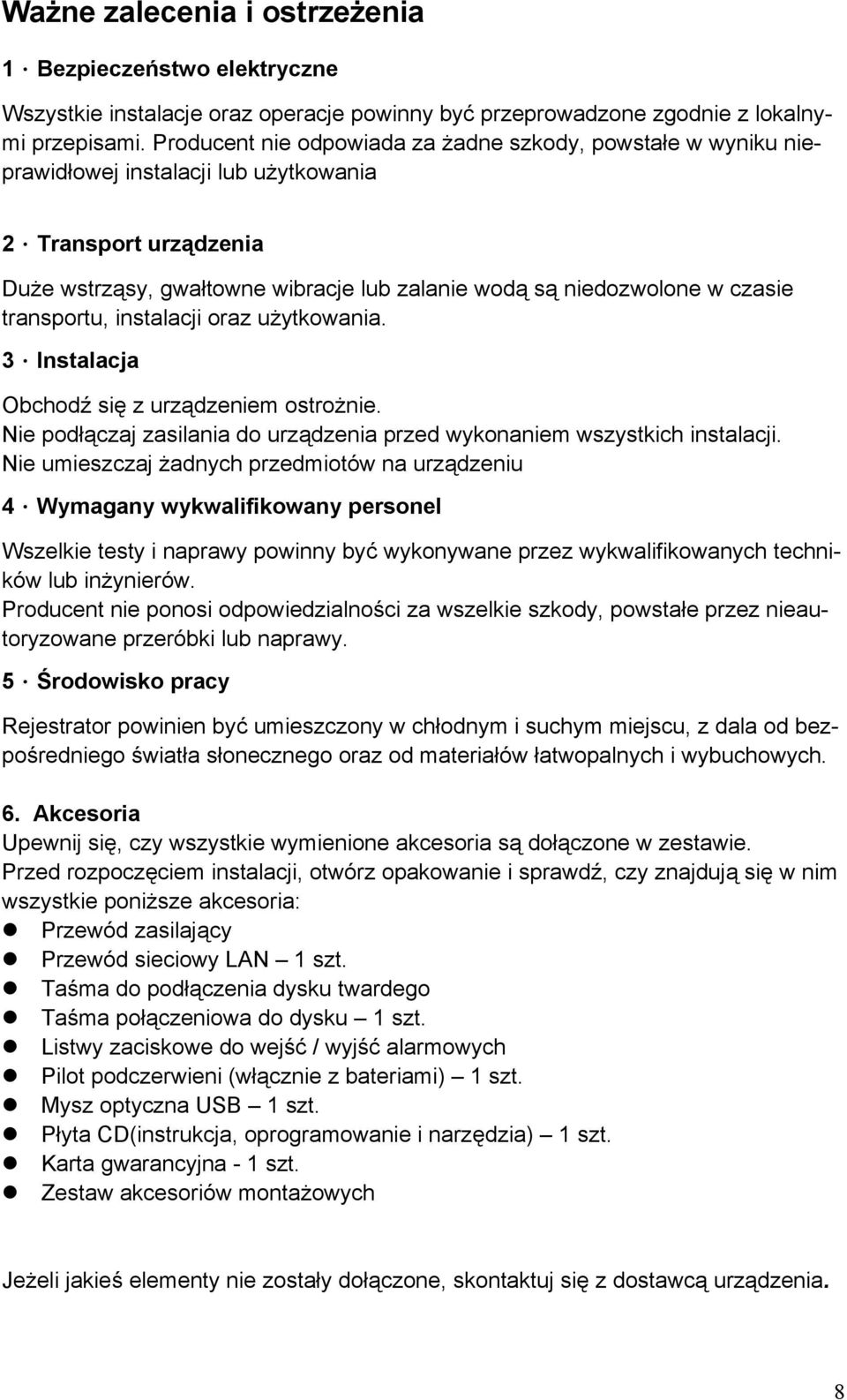

8 Ważne zalecenia i ostrzeżenia 1.Bezpieczeństwo elektryczne Wszystkie instalacje oraz operacje powinny być przeprowadzone zgodnie z lokalnymi przepisami. Producent nie odpowiada za żadne szkody, powstałe w wyniku nieprawidłowej instalacji lub użytkowania 2.Transport urządzenia Duże wstrząsy, gwałtowne wibracje lub zalanie wodą są niedozwolone w czasie transportu, instalacji oraz użytkowania. 3.Instalacja Obchodź się z urządzeniem ostrożnie. Nie podłączaj zasilania do urządzenia przed wykonaniem wszystkich instalacji. Nie umieszczaj żadnych przedmiotów na urządzeniu 4.Wymagany wykwalifikowany personel Wszelkie testy i naprawy powinny być wykonywane przez wykwalifikowanych techników lub inżynierów. Producent nie ponosi odpowiedzialności za wszelkie szkody, powstałe przez nieautoryzowane przeróbki lub naprawy. 5.Środowisko pracy Rejestrator powinien być umieszczony w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego oraz od materiałów łatwopalnych i wybuchowych. 6. Akcesoria Upewnij się, czy wszystkie wymienione akcesoria są dołączone w zestawie. Przed rozpoczęciem instalacji, otwórz opakowanie i sprawdź, czy znajdują się w nim wszystkie poniższe akcesoria: Przewód zasilający Przewód sieciowy LAN 1 szt. Taśma do podłączenia dysku twardego Taśma połączeniowa do dysku 1 szt. Listwy zaciskowe do wejść / wyjść alarmowych Pilot podczerwieni (włącznie z bateriami) 1 szt. Mysz optyczna USB 1 szt. Płyta CD(instrukcja, oprogramowanie i narzędzia) 1 szt. Karta gwarancyjna - 1 szt. Zestaw akcesoriów montażowych Jeżeli jakieś elementy nie zostały dołączone, skontaktuj się z dostawcą urządzenia. 8

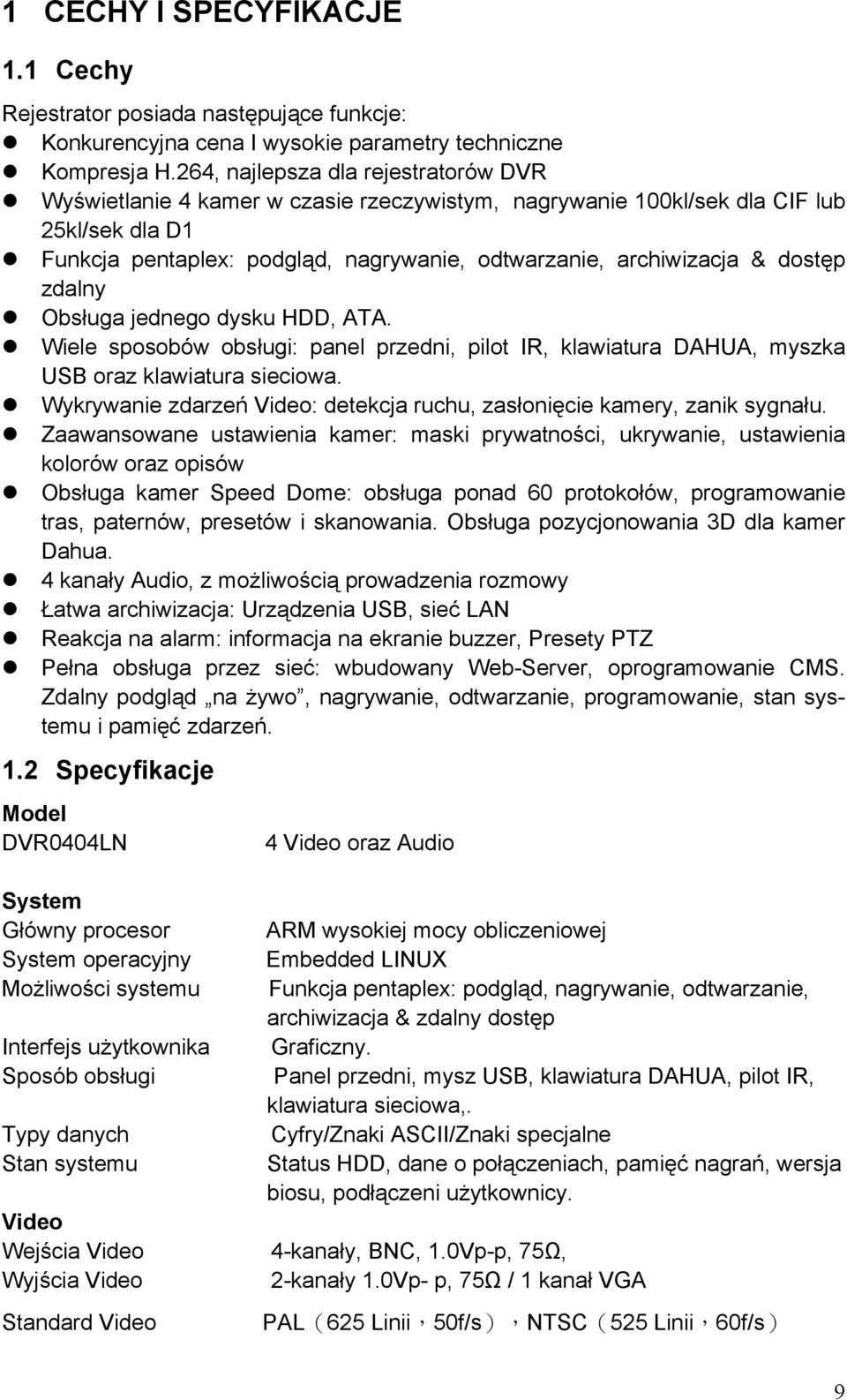

9 1 CECHY I SPECYFIKACJE 1.1 Cechy Rejestrator posiada następujące funkcje: Konkurencyjna cena I wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów DVR Wyświetlanie 4 kamer w czasie rzeczywistym, nagrywanie 100kl/sek dla CIF lub 25kl/sek dla D1 Funkcja pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Obsługa jednego dysku HDD, ATA. Wiele sposobów obsługi: panel przedni, pilot IR, klawiatura DAHUA, myszka USB oraz klawiatura sieciowa. Wykrywanie zdarzeń Video: detekcja ruchu, zasłonięcie kamery, zanik sygnału. Zaawansowane ustawienia kamer: maski prywatności, ukrywanie, ustawienia kolorów oraz opisów Obsługa kamer Speed Dome: obsługa ponad 60 protokołów, programowanie tras, paternów, presetów i skanowania. Obsługa pozycjonowania 3D dla kamer Dahua. 4 kanały Audio, z możliwością prowadzenia rozmowy Łatwa archiwizacja: Urządzenia USB, sieć LAN Reakcja na alarm: informacja na ekranie buzzer, Presety PTZ Pełna obsługa przez sieć: wbudowany Web-Server, oprogramowanie CMS. Zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, stan systemu i pamięć zdarzeń. 1.2 Specyfikacje Model DVR0404LN 4 Video oraz Audio System Główny procesor ARM wysokiej mocy obliczeniowej System operacyjny Embedded LINUX Możliwości systemu Funkcja pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & zdalny dostęp Interfejs użytkownika Graficzny. Sposób obsługi Panel przedni, mysz USB, klawiatura DAHUA, pilot IR, klawiatura sieciowa,. Typy danych Cyfry/Znaki ASCII/Znaki specjalne Stan systemu Status HDD, dane o połączeniach, pamięć nagrań, wersja biosu, podłączeni użytkownicy. Video Wejścia Video 4-kanały, BNC, 1.0Vp-p, 75Ω, Wyjścia Video 2-kanały 1.0Vp- p, 75Ω / 1 kanał VGA Standard Video PAL(625 Linii,50f/s),NTSC(525 Linii,60f/s) 9

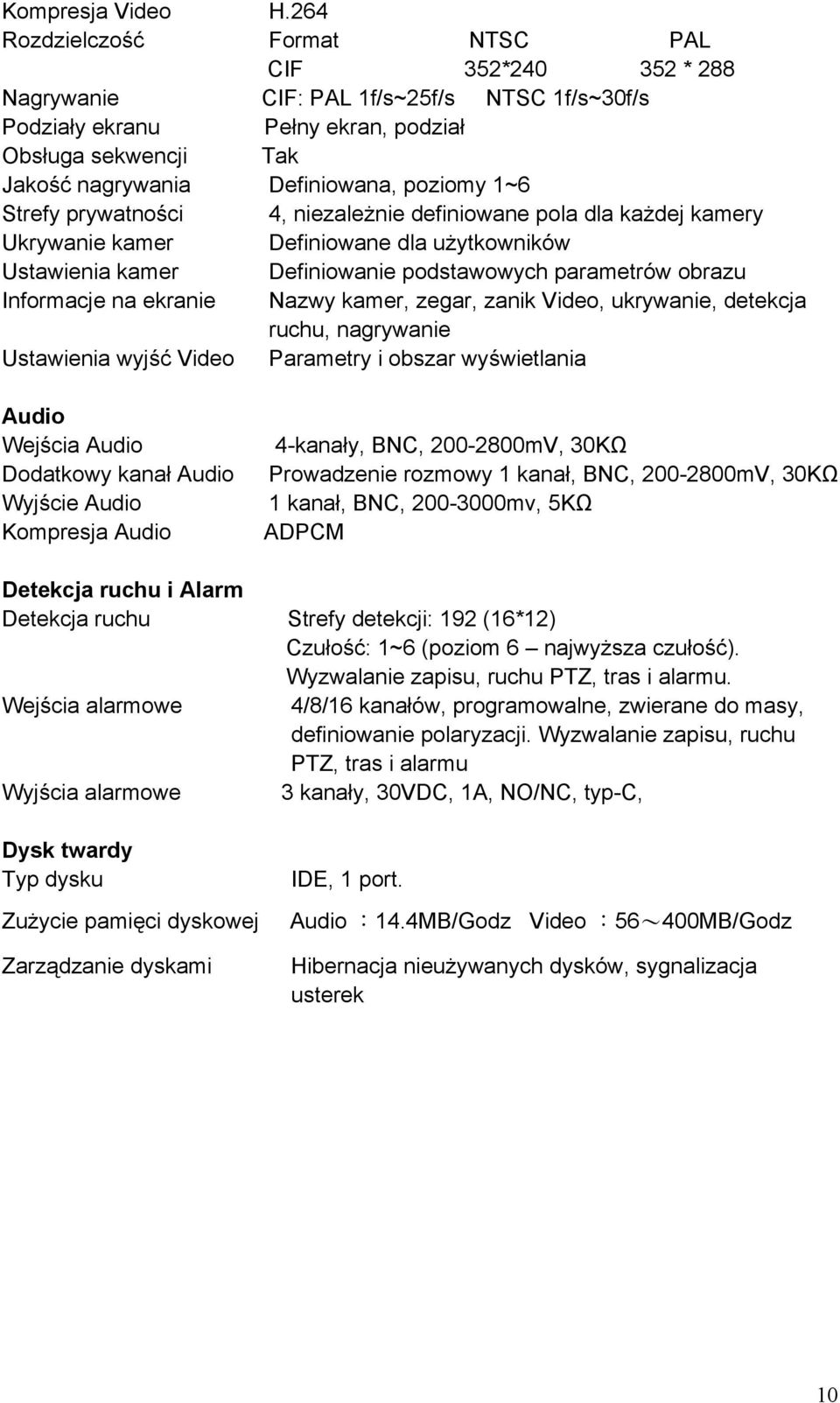

10 Kompresja Video H.264 Rozdzielczość Format NTSC PAL CIF 352* * 288 Nagrywanie CIF: PAL 1f/s~25f/s NTSC 1f/s~30f/s Podziały ekranu Pełny ekran, podział Obsługa sekwencji Tak Jakość nagrywania Definiowana, poziomy 1~6 Strefy prywatności 4, niezależnie definiowane pola dla każdej kamery Ukrywanie kamer Definiowane dla użytkowników Ustawienia kamer Definiowanie podstawowych parametrów obrazu Informacje na ekranie Nazwy kamer, zegar, zanik Video, ukrywanie, detekcja ruchu, nagrywanie Ustawienia wyjść Video Parametry i obszar wyświetlania Audio Wejścia Audio Dodatkowy kanał Audio Wyjście Audio Kompresja Audio 4-kanały, BNC, mV, 30KΩ Prowadzenie rozmowy 1 kanał, BNC, mV, 30KΩ 1 kanał, BNC, mv, 5KΩ ADPCM Detekcja ruchu i Alarm Detekcja ruchu Strefy detekcji: 192 (16*12) Czułość: 1~6 (poziom 6 najwyższa czułość). Wyzwalanie zapisu, ruchu PTZ, tras i alarmu. Wejścia alarmowe 4/8/16 kanałów, programowalne, zwierane do masy, definiowanie polaryzacji. Wyzwalanie zapisu, ruchu PTZ, tras i alarmu Wyjścia alarmowe 3 kanały, 30VDC, 1A, NO/NC, typ-c, Dysk twardy Typ dysku Zużycie pamięci dyskowej Zarządzanie dyskami IDE, 1 port. Audio :14.4MB/Godz Video :56~400MB/Godz Hibernacja nieużywanych dysków, sygnalizacja usterek 10

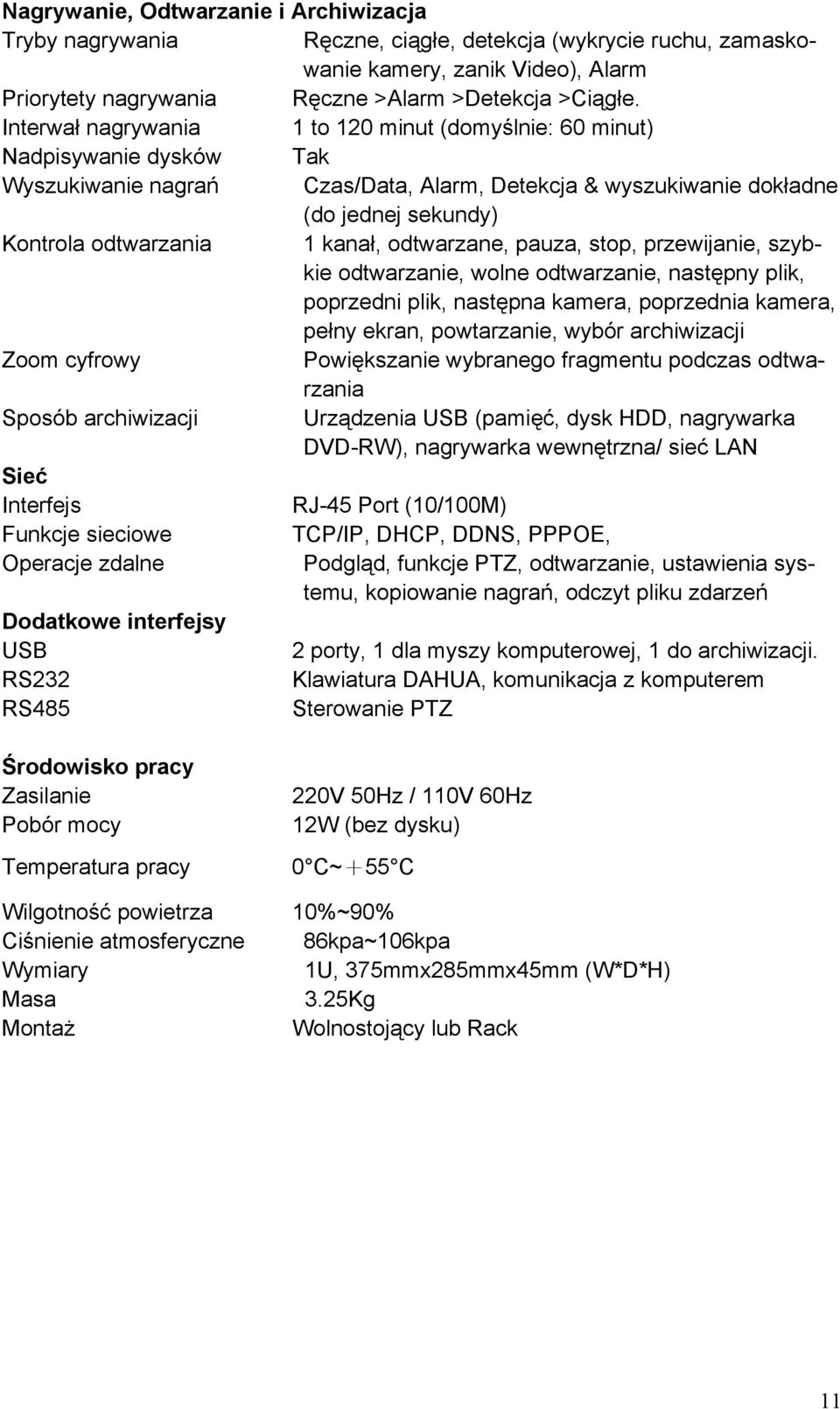

11 Nagrywanie, Odtwarzanie i Archiwizacja Tryby nagrywania Ręczne, ciągłe, detekcja (wykrycie ruchu, zamaskowanie kamery, zanik Video), Alarm Priorytety nagrywania Ręczne >Alarm >Detekcja >Ciągłe. Interwał nagrywania 1 to 120 minut (domyślnie: 60 minut) Nadpisywanie dysków Tak Wyszukiwanie nagrań Czas/Data, Alarm, Detekcja & wyszukiwanie dokładne (do jednej sekundy) Kontrola odtwarzania 1 kanał, odtwarzane, pauza, stop, przewijanie, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, wybór archiwizacji Zoom cyfrowy Powiększanie wybranego fragmentu podczas odtwarzania Sposób archiwizacji Urządzenia USB (pamięć, dysk HDD, nagrywarka DVD-RW), nagrywarka wewnętrzna/ sieć LAN Sieć Interfejs RJ-45 Port (10/100M) Funkcje sieciowe TCP/IP, DHCP, DDNS, PPPOE, Operacje zdalne Podgląd, funkcje PTZ, odtwarzanie, ustawienia systemu, kopiowanie nagrań, odczyt pliku zdarzeń Dodatkowe interfejsy USB 2 porty, 1 dla myszy komputerowej, 1 do archiwizacji. RS232 Klawiatura DAHUA, komunikacja z komputerem RS485 Sterowanie PTZ Środowisko pracy Zasilanie Pobór mocy Temperatura pracy 220V 50Hz / 110V 60Hz 12W (bez dysku) 0 C~+55 C Wilgotność powietrza 10%~90% Ciśnienie atmosferyczne 86kpa~106kpa Wymiary 1U, 375mmx285mmx45mm (W*D*H) Masa 3.25Kg Montaż Wolnostojący lub Rack 11

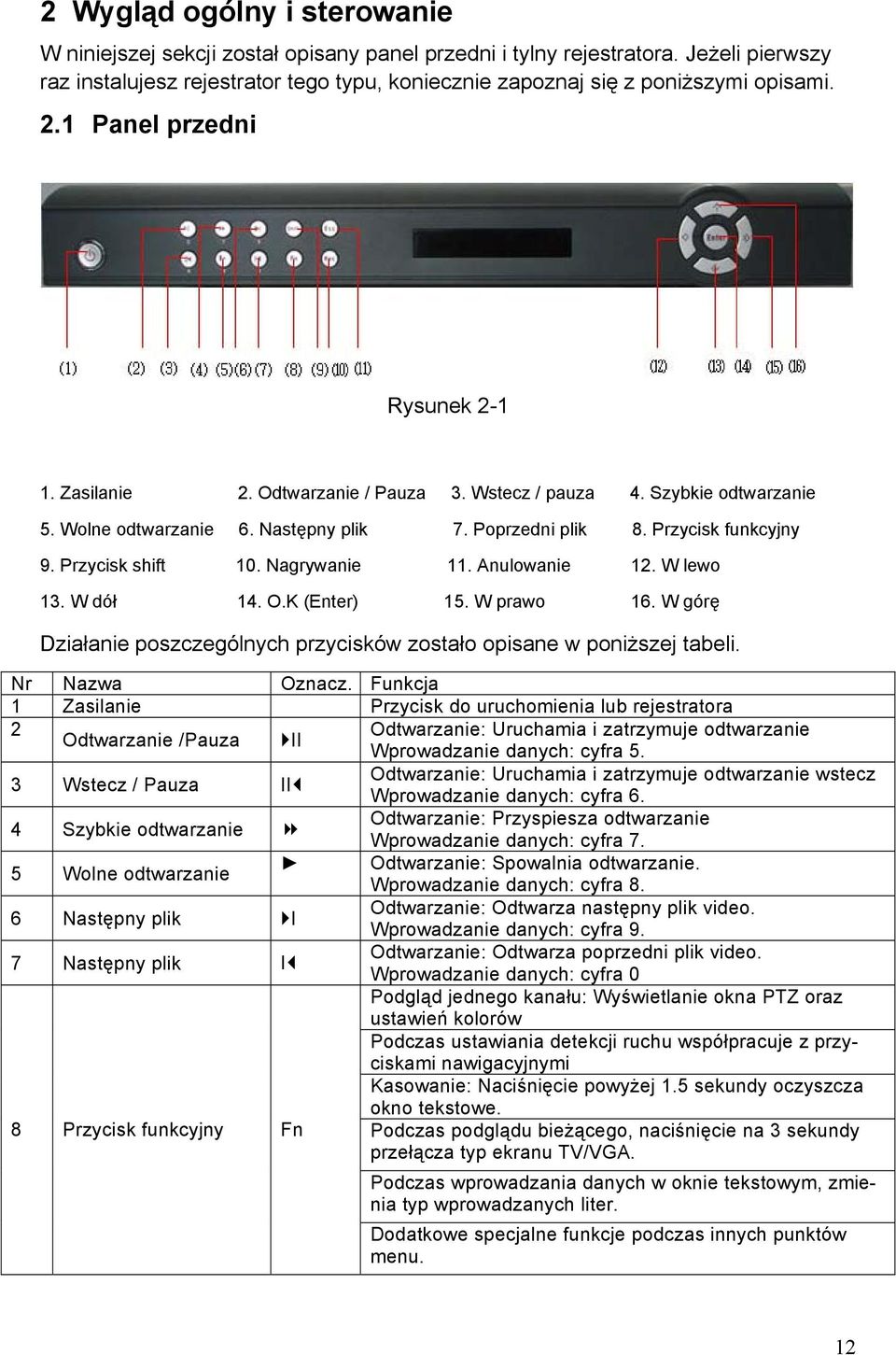

12 2 Wygląd ogólny i sterowanie W niniejszej sekcji został opisany panel przedni i tylny rejestratora. Jeżeli pierwszy raz instalujesz rejestrator tego typu, koniecznie zapoznaj się z poniższymi opisami. 2.1 Panel przedni Rysunek Zasilanie 2. Odtwarzanie / Pauza 3. Wstecz / pauza 4. Szybkie odtwarzanie 5. Wolne odtwarzanie 6. Następny plik 7. Poprzedni plik 8. Przycisk funkcyjny 9. Przycisk shift 10. Nagrywanie 11. Anulowanie 12. W lewo 13. W dół 14. O.K (Enter) 15. W prawo 16. W górę Działanie poszczególnych przycisków zostało opisane w poniższej tabeli. Nr Nazwa Oznacz. Funkcja 1 Zasilanie Przycisk do uruchomienia lub rejestratora 2 Odtwarzanie: Uruchamia i zatrzymuje odtwarzanie Odtwarzanie /Pauza II Wprowadzanie danych: cyfra 5. 3 Wstecz / Pauza II Odtwarzanie: Uruchamia i zatrzymuje odtwarzanie wstecz Wprowadzanie danych: cyfra 6. 4 Szybkie odtwarzanie Odtwarzanie: Przyspiesza odtwarzanie Wprowadzanie danych: cyfra 7. 5 Wolne odtwarzanie Odtwarzanie: Spowalnia odtwarzanie. Wprowadzanie danych: cyfra 8. 6 Następny plik I Odtwarzanie: Odtwarza następny plik video. Wprowadzanie danych: cyfra Następny plik Przycisk funkcyjny I Fn Odtwarzanie: Odtwarza poprzedni plik video. Wprowadzanie danych: cyfra 0 Podgląd jednego kanału: Wyświetlanie okna PTZ oraz ustawień kolorów Podczas ustawiania detekcji ruchu współpracuje z przyciskami nawigacyjnymi Kasowanie: Naciśnięcie powyżej 1.5 sekundy oczyszcza okno tekstowe. Podczas podglądu bieżącego, naciśnięcie na 3 sekundy przełącza typ ekranu TV/VGA. Podczas wprowadzania danych w oknie tekstowym, zmienia typ wprowadzanych liter. Dodatkowe specjalne funkcje podczas innych punktów menu. 12

13 9 Przycisk Shift SHIFT 10 Nagrywanie REC 11 Anulowanie ESC 14 O.K ENTER Przyciski nawigacyjne < > < > Podczas wprowadzania danych w oknie tekstowym, zmienia tym wprowadzanych znaków cyfry / litery. Podczas bieżącego podglądu, działa jak przycisk Fn. Uruchamia panel z konfiguracją zapisu dla poszczególnych kanałów Wyjście do wyższego menu lub anulowanie wykonywanej op racji. Podczas odtwarzanie powoduje przejście do podglądu bieżą cego. Zatwierdzanie wprowadzonych zmian Wejście do menu głównego Przesuwanie kursora W polu danych: Zmniejsza lub zwiększa wartość. W rozwijanej liście: Wybiera poszczególne opcje. Podczas bieżącego podglądu służą do wyboru 1-szej i 4- tej kamery na pełnym ekranie. Podczas wprowadzania danych, naciśnięcie SHIFT i odpowiedniego przycisku, wprowadza cyfrę 1 lub 4. Służy do wyboru poszczególnych pozycji menu lub podmenu. W czasie odtwarzania: Służy do wybierania poszczególnych opcji. Podczas bieżącego podglądu, służą do wyboru 2-giej i 4-tej kamery na pełnym ekranie. Podczas wprowadzania danych, naciśnięcie SHIFT i odpowiedniego przycisku, wprowadza cyfrę 2 lub Panel Tylny Widok ogólny Rysunek Gniazda wejściowe i wyjściowe sygnału Audio/Video 2. Gniazda do podłączenia mikrofonu i głośnika: Niebieskie: Wejście liniowe 2Vrms, impedancja 10kΩ Zielone: Wyjście liniowe 2Vrms, impedancja 10kΩ Różowe: Wejście mikrofonowe 10mV-200mVp-p, impedancja 600Ω~20kΩ 3. Port RS232, port VGA 4. Interfejs Ethernet 10M/100M, porty USB

14 5. Zaciski śrubowe: C1/O1:Wyjście alarmowe 1 C2/O2 : Wyjście alarmowe 2 +12V: Wyjście +12V/100mA A~B:Port RS485 1~4: Wejścia alarmowe G :Masa 6. Sekcja zasilania: Gniazdo zasilające(ac 100V-240V 50HZ/60HZ), wyłącznik zasilania, wentylator. Zauważ, że do bezpośredniego podłączenia rejestratora z komputerem, wymagany jest przewód krosowany. Jeżeli chcesz używać zwykłego przewodu, należy wykorzystać Switch lub HUB Przykład podłączenia Przykładowa konfiguracja podłączenia została przedstawiona na poniższym rysunku. Rysunek

15 2.3 Pilot zdalnego sterowania Opis pilota podczerwieni został opisany poniżej. Rysunek 2-4 Numer Funkcja 1 Zmiana adresu pilota 2 Zmiana trybu podziału 3 Przyciski numeryczne Nagrywanie 5 Przycisk funkcyjny 6 Zatwierdzanie zmian / Wejście do menu 7 Anulowanie operacji / Wyjście z podmenu 8 Przyciski nawigacyjne 9 Przewijanie do przodu 10 Poprzedni plik 11 Przewijanie do tyłu 12 Następny plik 13 Wolne odtwarzanie 14 Stop 15 Szybki odtwarzanie 16 Odtwarzanie / Pauza 15

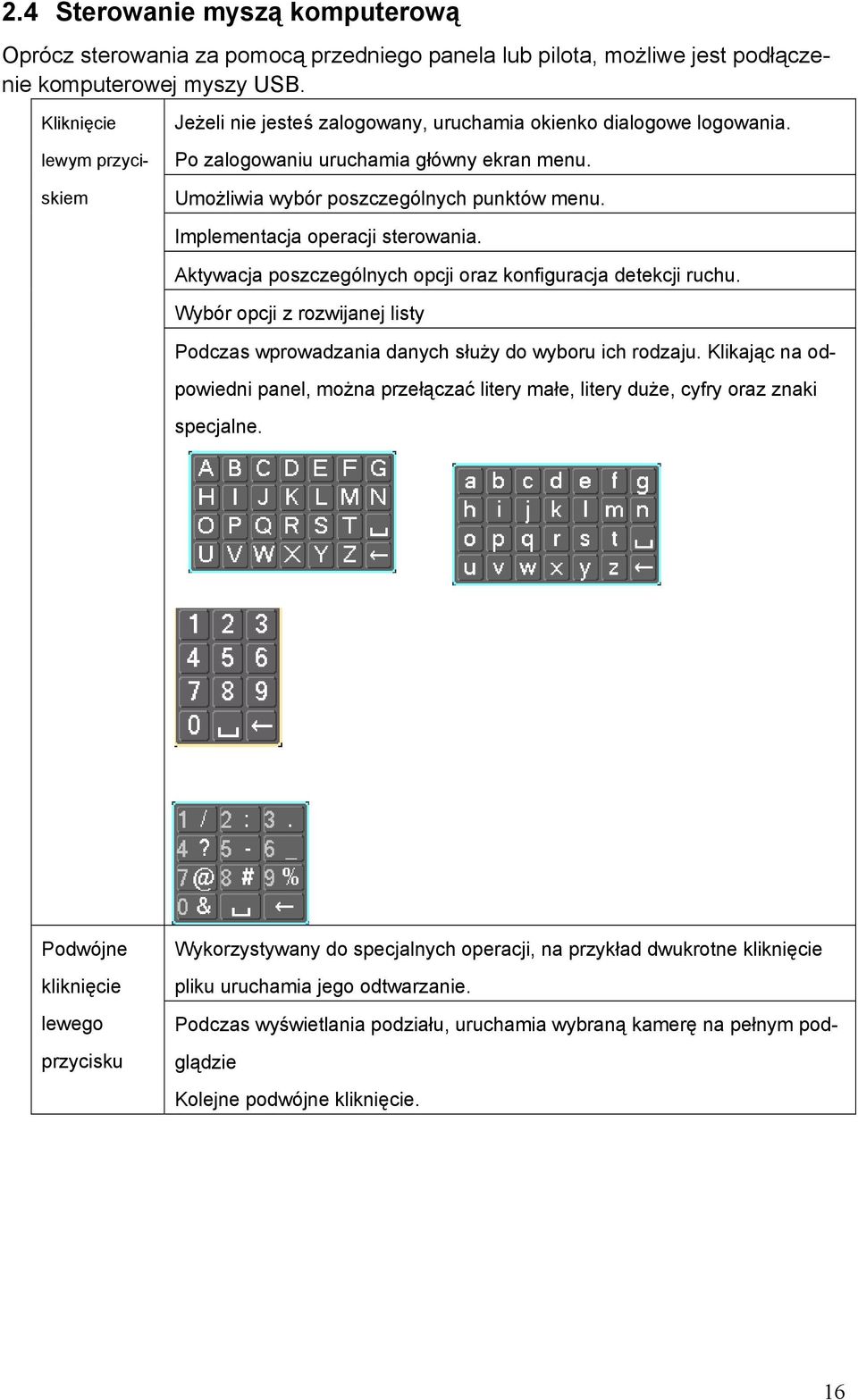

16 2.4 Sterowanie myszą komputerową Oprócz sterowania za pomocą przedniego panela lub pilota, możliwe jest podłączenie komputerowej myszy USB. Kliknięcie Jeżeli nie jesteś zalogowany, uruchamia okienko dialogowe logowania. Po zalogowaniu uruchamia główny ekran menu. lewym przyciskiem Umożliwia wybór poszczególnych punktów menu. Implementacja operacji sterowania. Aktywacja poszczególnych opcji oraz konfiguracja detekcji ruchu. Wybór opcji z rozwijanej listy Podczas wprowadzania danych służy do wyboru ich rodzaju. Klikając na odpowiedni panel, można przełączać litery małe, litery duże, cyfry oraz znaki specjalne. Podwójne kliknięcie lewego przycisku Wykorzystywany do specjalnych operacji, na przykład dwukrotne kliknięcie pliku uruchamia jego odtwarzanie. Podczas wyświetlania podziału, uruchamia wybraną kamerę na pełnym podglądzie Kolejne podwójne kliknięcie. 16

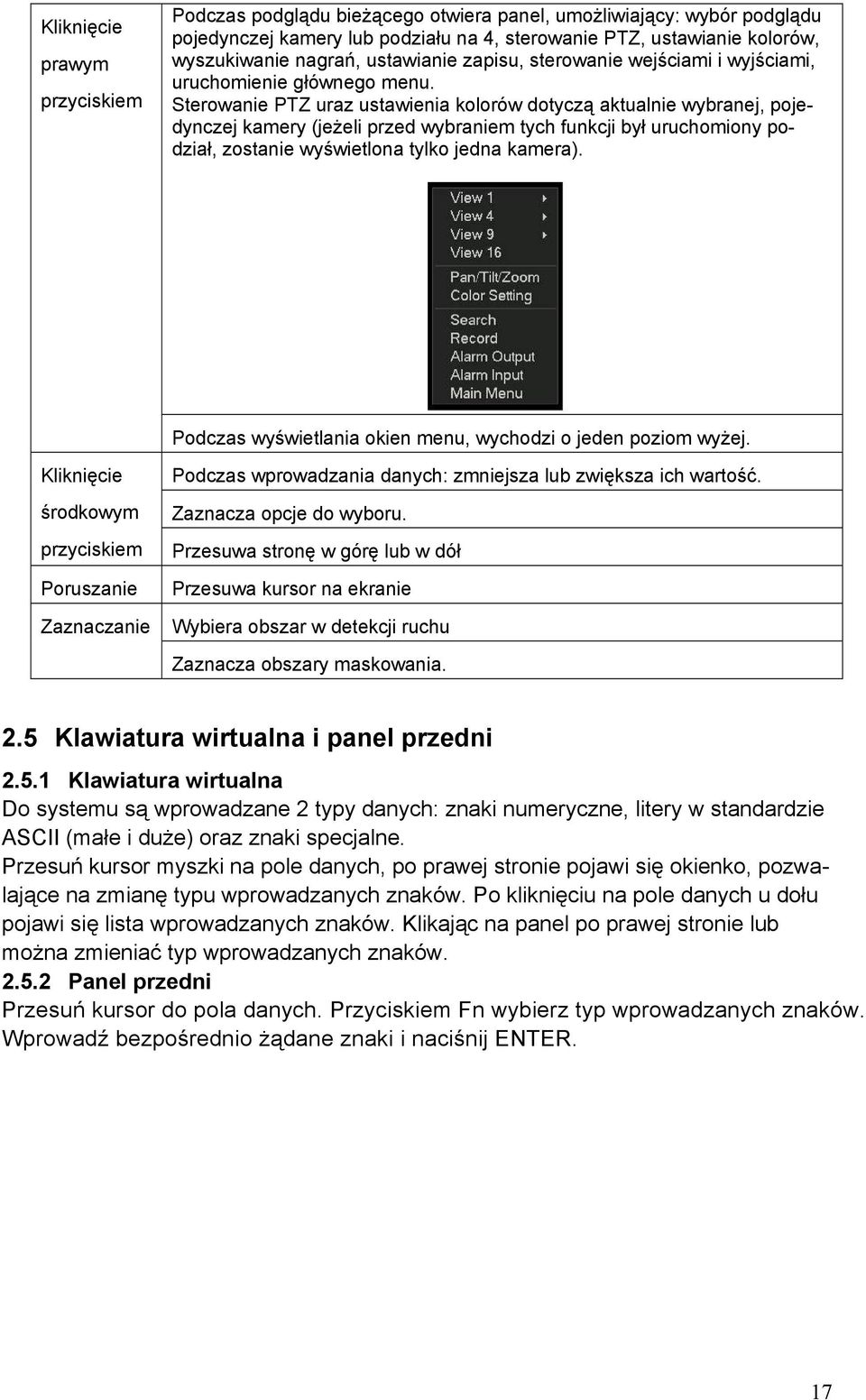

17 Kliknięcie prawym przyciskiem Podczas podglądu bieżącego otwiera panel, umożliwiający: wybór podglądu pojedynczej kamery lub podziału na 4, sterowanie PTZ, ustawianie kolorów, wyszukiwanie nagrań, ustawianie zapisu, sterowanie wejściami i wyjściami, uruchomienie głównego menu. Sterowanie PTZ uraz ustawienia kolorów dotyczą aktualnie wybranej, pojedynczej kamery (jeżeli przed wybraniem tych funkcji był uruchomiony podział, zostanie wyświetlona tylko jedna kamera). Podczas wyświetlania okien menu, wychodzi o jeden poziom wyżej. Kliknięcie środkowym przyciskiem Poruszanie Zaznaczanie Podczas wprowadzania danych: zmniejsza lub zwiększa ich wartość. Zaznacza opcje do wyboru. Przesuwa stronę w górę lub w dół Przesuwa kursor na ekranie Wybiera obszar w detekcji ruchu Zaznacza obszary maskowania. 2.5 Klawiatura wirtualna i panel przedni Klawiatura wirtualna Do systemu są wprowadzane 2 typy danych: znaki numeryczne, litery w standardzie ASCII (małe i duże) oraz znaki specjalne. Przesuń kursor myszki na pole danych, po prawej stronie pojawi się okienko, pozwalające na zmianę typu wprowadzanych znaków. Po kliknięciu na pole danych u dołu pojawi się lista wprowadzanych znaków. Klikając na panel po prawej stronie lub można zmieniać typ wprowadzanych znaków Panel przedni Przesuń kursor do pola danych. Przyciskiem Fn wybierz typ wprowadzanych znaków. Wprowadź bezpośrednio żądane znaki i naciśnij ENTER. 17

18 3 Instalacja i podłączenia Uwaga: Wszelkie instalacje i podłączenia elektryczne powinny być wykonane zgodnie z lokalnymi przepisami i zaleceniami. 3.1 Zawartość opakowania Po odebraniu dostarczonego urządzenia sprawdź, czy nie ma ono widocznych śladów uszkodzenia. Użyte materiały zabezpieczające chronią urządzenie przed większością uszkodzeń, mogący powstać w trakcie transportu. Otwórz opakowanie i sprawdź kompletację. Jeżeli wewnątrz brakuje jakichś akcesoriów, skontaktuj się z dostawcą urządzenia. 3.2 Instalacja dysków twardych Wybór dysku twardego Zalecamy stosowanie dysków twardych firmy Seagate HDD, 7200rpm lub wyższy Obliczanie pojemności dysków twardych Rejestrator nie posiada żadnych ograniczeń pojemności stosowanych dysków. Jednak w celu zapewnienia stabilności systemu, powinny być stosowane dyski 120G- 750GB. Wzór na obliczanie pojemności dysków: Pojemność ogólna (MB) = Ilość kamer * Wymagana ilość rejestrowanych godzin * Zużycie pojemności (MB/h) Kompresja H.264 jest jedną z najlepszych, używaną w rejestratorach DVR. Daje ona 30% oszczędność pojemności dysków w porównaniu do kompresji MPEG4. Podczas obliczania pojemności dysków, powinieneś oszacować średnie godzinne zużycie pamięci na każdy kanał Na przykład, dla rejestratora 4-kanałowego, zużycie wynosi 200MB/h na jeden kanał. Jeżeli chcesz rejestrować nagrania 12 godzin dziennie przez 30 dni, całkowitą pojemność dysku możesz obliczyć następująco: 4 kanały * 30 dni * 12 godzin * 200 MB/h = 288GB. W takim przypadku powinieneś zainstalować dysk 300GB Instalacja dysku Taśma połączeniowa, śruby mocujące oraz uchwyt do dysku są zawarte w dołączonych akcesoriach. Zworkę konfiguracyjną dysku należy ustawić w pozycji MASTER, ponieważ używany jest tylko jeden dysk HDD. Postępuj według poniższych wskazówek. 1.Odkręć śruby mocujące obudowę 2. Zdejmij górną pokrywę rejestratora 2 18

19 3. Odkręć uchwyt dysku od podstawy 4. Przykręć dysk do uchwytu. Zauważ, że dysk powinien być zamocowany płytę elektroniki do góry. 5. Zamocuj całość do podstawy. 6. Podłącz taśmę do dysku twardego 7. Podłącz przewód. 8. Załóż górną pokrywę. 9.Wkręć śruby mocujące. Upewnij się czy taśma od dysku oraz przewód zasilający podłączone są prawidłowo. UWAGA: Dysk musi być ustawiony jako MASTER. 3.3 Typ wolnostojący oraz montaż w szafie Rack Wolnostojący Aby nie porysować podstawy, upewnij się czy zamocowane są gumowe nóżki od spodu obudowy. Urządzenie należy ustawić tak, aby przewody nie były ściśnięte lub mocno pozaginane oraz aby wokół obudowy był swobodny przepływ powietrza Montaż w szafie Rack Rejestrator zajmuje 2 części pionowe systemu Rack (2U). Uchwyty do mocowania w szafie Rack są dostarczane w komplecie. Rejestrator wymaga 66 cm głębokości szafy. Szafa powinna być zainstalowana w pomieszczeniu o swobodnym przepływie powietrza, z dala od silnych źródeł ciepła, wilgoci oraz kurzu. Zalecane jest użycie wentylatorów chłodzących w przypadku szaf zamkniętych. 19

20 3.4 Podłączenie zasilania Sprawdź prawidłowość napięcia zasilającego. Aby zapewnić ciągłą i stabilną pracę, zalecamy użycie zasilaczy awaryjnych UPS, uwzględniając również inne urządzenia systemu CCTV. 3.5 Podłączanie urządzeń Podłączenie kamer Rejestrator automatycznie rozpoznaje system telewizyjny (PAL lub NTSC) w momencie podłączenia kamer. Można używać kamer kolorowych oraz czarno-białych. UWAGA: Używanie funkcji Line-Lock w kamerach może spowodować zakłócenia w obrazie. Źródłem może być również zasilanie. Jeżeli obraz z jednej lub kilku kamer ma zakłócenia, jako pierwszy krok wykonaj wyłączenie funkcji Line-Lock. Jeżeli w systemie używasz wzmacniaczy Video, nie ustawiaj poziomu sygnału powyżej 1 Vp-p. Podłączenie sygnału Video: 1. Podłącz przewód koncentryczny do kamery lub innego źródła sygnału Video. 2. Ten sam przewód z drugiej strony podłącz do wejścia Video w rejestratorze. UWAGA: Należy używać przewodu koncentrycznego 75Ω oraz wtyków BNC. Kamery Video Rys Podłączenie monitorów Na rysunku 3-2 przedstawiono sposób podłączenia monitorów do rejestratora. Podczas uruchamiania rejestrator automatycznie wykrywa podłączenie monitora standardowego lub VGA. Typ podłączonego monitora można zmienić również w dowolnym momencie, naciskając przez dłuższy czas przycisk FN. UWAGA: Wyjście 1 oraz VGA nie mogą wyświetlać obrazu jednocześnie. Na wyjściu 2 obraz pojawia się przez całym czas. 20

21 Wyjście VGA Monitor standardowy Rys Podłączenie toru Audio oraz toru rozmowy Wejścia Audio / Wyjścia Audio Rejestrator DVR040LN posiada 4 wejścia Audio, 2 wyjścia Audio oraz jeden tor dwukierunkowy. Umożliwia to jednoczesne Nagrywanie Audio z 4 kamer oraz prowadzenie dwukierunkowej rozmowy pomiędzy operatorami rejestratora i komputera. Ustawienie Audio: 1. Upewnij się czy podłączone urządzenia Audio mają poziom sygnału dopasowany do rejestratora. W przeciwnym wypadku dźwięk będzie za cichy lub przesterowany. 2. Podłącz urządzenia za pomocą przewodów audio, zakończonych wtykiem RCA 3. Mikrofony muszą być wyposażone w przedwzmacniacze, aby zapewnić odpowiedni poziom sygnału. Głośnik ze wzmacniaczem Mikrofon z przedwzmacniaczem Mikrofony kamer Rys

22 3.6.2 Wejścia i wyjścia alarmowe Wejścia alarmowe w rejestratorze umożliwiają podłączenie zewnętrznych urządzeń, takich jak czujki ruchu lub kontaktrony. Każde wejście może być skonfigurowane dla styków NO lub NC. Odpowiednio skonfigurowane wejście może służyć do wyzwalania różnego działania po stronie rejestratora (rozpoczęcie rejestracji, sterowanie PTZ, załączania wyjść alarmowych, wyświetlania informacji na ekranie, itp.) Wejścia alarmowe Wejścia alarmowe aktywowane są przez zwieranie do masy zasilania rejestratora, dlatego należy podłączać urządzenie posiadające styki bezpotencjałowe. Rys 3-4 Wejścia alarmowe Wyjścia alarmowe Wyjścia alarmowe mogą służyć do sterowania innymi urządzeniami w wyniku zdarzeń powstających w rejestratorze (alarm, zanik Video, usterka, itp.). Nie podłączaj do wyjść alarmowych urządzeń zasilanych wysokim napięciem oraz dużym prądem (powyżej 1A). Aby zwiększyć obciążalność wyjść, należy zastosować przekaźniki (styczniki) dużej mocy. Wyjścia alarmowe Rys Szczegóły połączeń wejść / wyjść alarmowych Na rysunku 3-6 został przedstawiony przykładowy schemat podłączenia Zaciski Przeznaczenie G Masa C1/O1:C2/O2 Wyjścia alarmowe (Typu N.O.) 485 A B Port RS485 do sterowania kamerami PTZ. +12(C) Zasilanie zewnętrznych urządzeń z wewnętrznego zasilacza. Pobór prądu nie może przekroczyć 100mA, w przeciwnym wypadku zostanie uszkodzona płyta główna. 22

23 A, B - RS485 Rys 3-6 Na rys 3-7 przedstawiono opis złącza. 4 wejścia alarmowe (obsługa styków N.O. lub N.C) Styk alarmowy należy podłączyć pomiędzy masę a wejście w rejestratorze (Zasilanie czujek musi odbywać się z niezależnego źródła). Masa czujki oraz masa rejestratora powinny być ze sobą połączone. Jeżeli czujka wymaga zasilania resetowanego źródła zasilania, można wykorzystać wyjście +12V z rejestratora. Masa zasilania czujki oraz masa rejestratora powinny być ze sobą połączone. Rys Opis wyjść alarmowych Urządzenia alarmowe podłączone do wyjść muszą korzystać z zewnętrznego źródła zasilania. Aby uniknąć uszkodzenia wyjść, zapoznaj się z parametrami elektrycznymi zastosowanych przekaźników Wyjście +12V może być wykorzystane do zasilania czujek, wymagających resetowania (czujki pożarowe). 23

24 Rys 3-8 Na rysunku 3-9 przedstawiono schemat wyjścia alarmowego. Rys 3-9 Model: Materiał styków Parametry elektryczne Izolacja Specyfikacja przekaźnika alarmowego JRC-27F Srebro Typowe 30VDC 2A, 125VAC 1A Maksymalne moc 125VA 160W Maksymalne napięcie 250VAC, 220VDC Maksymalny prąd 1A Pomiędzy stykami 1000VAC 1minuta 50/60Hz Pomiędzy stykami NO NC 1000VAC 1minuta 50/60Hz 24

25 Napięcie przebicia Czas wyłączania Czas załączania Żywotność Temperatura Pomiędzy stykami i cewką Pomiędzy stykami 3ms max 3ms max Mechaniczna Elektryczna -40 C ~+70 C 1000VAC 1minuta 50/60Hz 1500V (10 160us) 5300 przełączeń (3Hz) przełączeń (0.5Hz) 3.7 RS232 Za pomocą interfejsu RS232 można podłączyć klawiaturę sterującą lub drukarkę fiskalną. Podłączenie urządzenia fiskalnego pozwala na integrowanie tekstu z listą nagrywanych zdarzeń. Rejestratory umożliwiają wykorzystanie klawiatury podłączanej za pomocą złącza RS232 lub przez sieć LAN (NKB). Pozwala to na zdalne narządzanie rejestratorem w sposób identyczny jak z przedniego panela. Klawiaturę należy skonfigurować i podłączyć, posługując się do niej dołączoną instrukcją. 3.8 RS485 Po wybraniu pojedynczej kamery na ekranie, istnieje możliwość jej sterowania za pomocą funkcji PTZ. Do podłączenia takiej kamery wykorzystywany jest interfejs RS485, który wykorzystuje jednokierunkową transmisję, więc żadne informacje nie powracają do rejestratora. Urządzenia PTZ podłączane są do zacisków A i B. W rejestratorze RS485 jest domyślnie wyłączony i po podłączeniu kamer PTZ należy wybrać odpowiedni protokół komunikacyjny. Ten model rejestratora obsługuje wiele protokołów, włącznie z Pelco-D i Pelco-P. Podłączenie kamer PTZ: 1. Podłącz przewód do zacisków RS485 A, B na tylnym panelu. 2. Drugi koniec przewodu podłącz do kamery, zachowując prawidłowość dal sygnału A oraz B. 3. Skonfiguruj obsługę PTZ w rejestratorze. 25

26 3.9 Interfejsy Oprócz interfejsów RS232 / 485, rejestrator jest wyposażony w port USB oraz sieć LAN. Na rysunku 3-10 przedstawiono wszystkie dostępne interfejsy. Rys

27 4 Obsługa rejestratora Przed uruchomieniem sprawdź, czy wszystkie dyski twarde i przewody są prawidłowo podłączone. 4.1 Logowanie, Wylogowanie (wyłączenie) & Menu główne Logowanie Gdy system zostanie uruchomiony, na monitorze pojawi się obraz podzielony na kilka okien. Naciśnij Enter lub lewy przycisk myszy, aby wyświetlić ekran logowania (rys 4-1). W systemie domyślnie są zdefiniowane następujące konta: Użytkownik: admin. Hasło: admin. (administrator, podgląd lokalny i przez sieć) Użytkownik: Hasło: (administrator, tylko podgląd lokalny) Użytkownik: Hasło: (tylko bieżący podgląd, odtwarzanie, archiwizacja) Użytkownik: default. Hasło: default (użytkownik ukryty) Dla bezpieczeństwa systemu, zalecana jest zmiana fabrycznych haseł. Do zalogowania można użyć myszki USB, panelu przedniego, pilota podczerwieni lub klawiatury. Klikając na ikonę, można zmienić typ wprowadzanych znaków. Uwaga: 3-krotnie wprowadzenie błędnego hasła w ciągu 30 minut, spowoduje zablokowanie konta! Jego odblokowanie nastąpi po ponownym uruchomieniu rejestratora. Rys Menu główne Po zalogowaniu zostanie wyświetlony ekran z głównym menu (rys 4-2). Zawiera ono 6 grup ikon: Wyszukiwanie, Informacje, Ustawienia, Archiwizacja, Zaawansowane i Wyłączenie. Ustaw kursor myszki na żądaną ikonę i kliknij lewym przyciskiem, aby wejść do odpowiedniej kategorii menu. Rys

28 4.1.3 Wylogowanie Istnieją dwie możliwości wylogowania lub wyłączenia systemu. Wylogowanie może odbyć się przez menu główne: W głównym oknie menu kliknij ikonę Wyłączenie. Zostanie wyświetlone poniższe okno (rys 4-3). Rys 4-3 Po kliknięciu na strzałkę, dostępnych będzie kilka różnych opcji. Wybierz opcję wylogowanie (rys 4-4). Rys 4-4 Aby wyłączyć urządzenie, można również nacisnąć wyłącznik na przednim panelu na czas minimum 3 sekund Przywracanie systemu po zaniku zasilania Po zaniku i ponownym powrocie zasilania, rejestrator automatycznie powraca do ostatnich ustawień Wymiana baterii podtrzymującej Rejestrator na płycie głównej posiada małą baterię, podtrzymującą zegar czasu i daty. Sugerujemy wymianę tej baterii raz na rok. Proszę używać baterii tego samego typu oryginalna. 4.2 Nagrywanie Podgląd bieżący Po uruchomieniu systemu, na ekranie wyświetla się aktualny obraz z kamer. Również można zobaczyć nazwę kanałów Video oraz czas i datę. Jeżeli chcesz zmienić czas i datę, przejdź do: Menu główne >Ustawienia > Ogólne. Jeżeli chcesz zmienić nazwy kanałów, przejdź do: Menu główne > Ustawienia > Ekran 1 Stan nagrywania 3 Zanik Video 2 Detekcja ruchu 4 Kamera ukryta Uwaga: Pojawienie się ikony obok wyświetlanej daty sygnalizuje uruchomienie przełączania sekwencyjnego. Załączenie i wyłączenie odbywa się przez naciśnięcie przycisku Shift (najpierw ta opcja musi być uruchomiona w menu Ustawienia > Ekran. 28

29 4.2.2 Nagrywanie Uwaga: Aby wykonać tę operację, musisz mieć odpowiednie uprawnienia. Upewnij się czy dyski twarde są prawidłowo skonfigurowane Menu NAGRYWANIE Wyświetlenie tego menu może odbywać się na dwa sposoby. Wejdź do głównego menu i wybierz: Zaawansowane > Nagrywanie. Podczas normalnego podglądu naciśnij przycisk Rec na przednim panelu lub Record na pilocie podczerwieni. Ekran ustawień nagrywania został przedstawiony na rysunku Typowe ustawienia nagrywania Dostępne są 3 różne sposoby ustawienia: Terminarz/Ciągły/Stop. Wybranie danej opcji jest sygnalizowane jasnym punktem dla wybranego kanału. Ciągły: Jest to najwyższy priorytet nagrywania. Po wybraniu opcji, następuje rozpoczęcie nagrywania, które trwa do jego wyłączenia. Terminarz: Nagrywanie odbywa się według zaprogramowanego terminarza (Menu główne > Ustawienia > Terminarz) Stop: Nagrywanie na wybranych kanałach jest zatrzymane. Poszczególne tryby nagrywania mają następujące priorytety: Ciągłe->Terminarz->Stop. Rys Załączenie / wyłączenie nagrywania Informacji o trybie nagrywania dostarczają pola przy każdym z nich: Aktywując pola można ustawić tryb nagrywania indywidualnie dla każdego kanału. Do definiowania można użyć myszki lub przycisków nawigacyjnych. Rys

30 4.3 Wyszukiwanie i Odtwarzanie Menu wyszukiwania Wyszukiwanie nagrań może być uruchomione na 2 sposoby. Naciśnij przycisk odtwarzania ( ) na panelu przednim lub pilocie podczerwieni. W menu głównym wybierz opcję Wyszukiwanie. Zostanie wyświetlone okno wyszukiwania (rys 4-10). W systemie używane są 4 typy plików, w zależności od źródła powstania nagrań: R: Nagrywanie ciągłe. A: Wejście alarmowe lub inna sytuacja alarmowa. M: Detekcja ruchu C: Karta lub urządzenie fiskalne (tylko seria specjalna). 1-Odwarzanie pojedynczej kamery Lista plików Okno odtwarzania Informacje o pliku Numer Funkcja 1 Odtwarzanie 2 Przewijanie wstecz 3 Stop 4 Wolne odtwarzanie 5 Szybkie odtwarzanie 6 Poprzednia klatka 7 Następna klatka 8 Głośność 9 Poprzedni plik 10 Następny kanał 11 Następny plik 12 Poprzedni kanał 13 Wyszukiwanie 14 Archiwizacja 30

31 4.3.2 Podstawowe operacje Odtwarzanie Wyszukiwanie nagranego materiału może odbywać się według źródła nagrania, numeru kanału lub daty i czasu. Po wykonaniu wyszukania w oknie zostanie wyświetlona lista 32 plików. Za pomocą przycisków góra/dół można wybierać kolejne strony z plikami. Odtwarzanie pliku rozpoczyna się w momencie dwukrotnego kliknięcia klawiszem myszki na jego nazwę lub zaznaczenie go i naciśnięcie EN- TER Odtwarzanie dokładne Wprowadzając dokładny czas (godz/min/sek) w oknie czasu i kliknięcie przycisku odtwarzana, spowoduje odtworzenie nagrania z dokładnie podanym czasem Odtwarzanie innych kanałów Podczas procesu odtwarzania, naciśnięcie przycisku z numerem kanału, spowoduje automatyczne przejście do odtwarzania wybranego kanału Zoom cyfrowy W momencie odtwarzania dostępna jest funkcja powiększania fragmentu obrazu. Jest ona realizowana przez zaznaczenie żądanego fragmentu za pomocą myszki i kliknięcie lewym przyciskiem. Wyjście z opcji ZOOM odbywa się prawym przyciskiem myszki Archiwizacja nagrań Po wyszukaniu żądanych nagrań, można wykonać również archiwizację na zewnętrzny nośnik. Należy wybrać pliki do archiwizacji, aktywując przy ich nazwie znak (można zaznaczyć kilka jednocześnie), następnie kliknąć przycisk archiwizacji (przycisk 14 na rys 4-10) Wolne i szybkie odtwarzanie Poszczególne funkcje zostały opisane w poniższej tabeli. Przycisk Opis Uwagi Szybkie odtwarzanie Wolne odtwarzanie (Lub zmiana na odtwarzanie do przodu) Naciskanie tego przycisku podczas odtwarzania będzie powodować przyspieszanie odtwarzanie o kolejny poziom Naciskanie tego przycisku podczas odtwarzania będzie powodować spowalnianie odtwarzanie o kolejny poziom Szybkość odtwarzania może różnić się w zależności od wersji. Pauza / Odtwarzanie Następny / Poprzedni Naciskanie tego przycisku powoduje wstrzymanie odtwarzania lub ponowne jego uruchomienie Naciskanie przycisków i podczas odtwarzania, powoduje przełączenie odtwarzania na poprzedni lub następny plik 31

32 Odtwarzanie wstecz i klatka po klatce Przycisk Opis Uwagi Odtwarzanie wstecz / pauza. Naciśnięcie tego przycisku podczas odtwarzania do przodu, spowoduje zmianę odtwarzania na wstecz Kolejne naciśnięcie wstrzyma odtwarzanie. Odtwarzanie klatka po klatce Po naciśnięciu przycisku Pauza, obracając wewnętrznym pokrętłem, można przeglądać poszczególne klatki. Uwaga: Wszystkie operacje (zmiana szybkości odtwarzania, kanału, oraz czasu) są dostępne w zależności od wersji. Niektóre rejestratory mogą nie posiadać kilku opisanych powyżej funkcji Kalendarz Po kliknięciu na symbol (rysunek 4-10), zostanie wyświetlone okno kalendarza. Okienka podświetlone kolorem niebieskim oznaczają dni, w których zostały wykonane jakiekolwiek nagrania. Kliknięcie na te okienka spowoduje wyświetlenie listy plików. Na rysunku 4-11, nagrania zostały wykonane 24 i 27 października Kliknięcie na niebieskie okienko otworzy listę nagrań z danego dnia. Rys Ustawienia nagrywania (Terminarz) Terminarz umożliwia zdefiniowanie nagrywania w określonych dniach i godzinach oraz jego rodzaju Menu terminarza Aby otworzyć okno terminarza, w menu głównym kliknij ikonę Zaawansowane a następnie Terminarz (rys 4-12). Każda pozycja terminarza jest indywidualnie definiowana dla każdego kanału i może zawierać inny rodzaj nagrywania: Normalny, Ruch, Alarm. 32

33 Rys Podstawowe operacje Na ekranie dostępnych jest 6 definiowanych okresów. Kanał: Najpierw należy wybrać kanał, dla którego będzie definiowany terminarz. Można również wybrać wszystkie kanały jednocześnie. Dzień tygodnia: Tutaj należy określić dzień tygodnia, dla którego definiowany jest terminarz. Powielanie: W tym miejscu określa się, czy podczas aktywacji terminarza będzie wykonywana kopia zapasowa na dodatkowym dysku (funkcja RAID). Aby ta funkcja była aktywna, należy najpierw w ustawieniach dysków, jeden z dysków ustawić w trybie powielanie. Prealarm: Jest to opcja, która powoduje dołączenie do każdego nagranego zdarzenia, 3 sekund nagrania przed wystąpieniem zdarzenia. Typ zapisu: Parametry te definiują rodzaj nagrywania dla każdej pozycji terminarza. Opcje te załączane są przez zaznaczanie odpowiednich pól przy każdej pozycji nagrywania. Po zdefiniowaniu wszystkich ustawień, należy nacisnąć przycisk Zachowaj w celu zapamiętania zmian. Na dole ekranu pojawi się pasek czasu w różnych kolorach, które reprezentują odpowiedni typ nagrywania Szybkie definiowanie W oknie terminarza znajdują się przyciski Kopiuj i Wklej, umożliwiające łatwe i wygodne kopiowanie ustawień pomiędzy poszczególnymi kanałami. Po zdefiniowaniu ustawień dla kanału 1 należy kliknąć przycisk Kopiuj, następnie przejść do kanału nr 2 i kliknąć przycisk Wklej. Po wykonaniu kopiowania na wszystkie żądane kanały, należy kliknąć przycisk Zachowaj. 33

34 4.5 Detekcja Wejście do menu detekcji Wejdź do menu głównego, kliknij na ikonę Ustawienia, następnie Detekcja. Zostanie wyświetlone okno detekcji (rys 4-13) Menu detekcji W oknie detekcji znajdują się następujące opcje: Kanał: Wybór kanału video, dla którego będą ustawiane parametry detekcji. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Do tych ustawień jest konieczne ustawienie zapisu z detekcji oknie terminarza (Menu główne > Ustawienia > Terminarz) oraz opcje nagrywania z terminarza w menu nagrywania (Menu główne > Zaawansowane > Nagrywanie). Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu wykrycia ruchu. Preset PTZ: Po kliknięciu na ten przycisk wyświetli się okno, umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer (rys 4-15). Obszar: Po kliknięciu na ten przycisk otworzy się okienko, umożliwiające zaprogramowanie aktywnych obszarów detekcji (rys 4-14). Czułość: Ustawienie poziomu czułości detekcji ruchu (6 najwyższa czułość). Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie detekcji. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Proszę wybrać rodzaj reakcji na detekcję (Wyj.Alarmowe i Komunikat), zaznaczając odpowiedni kwadrat. Uwaga: Ustawienia detekcji mogą być kopiowane pomiędzy poszczególnymi kanałami za pomocą przycisków Kopiuj i Wklej. Kopiowane ustawień może odbywać się wyłącznie dla zdarzeń tego samego typu (nie można kopiować ustawień detekcji ruchu do ustawień utraty wizji). Na rysunku 4-14, przedstawiono okno do konfiguracji obszarów detekcji. Ustawianie obszarów może odbywać się za pomocą przycisku Fn lub za pomocą myszki komputerowej. 34

35 Rys 4-9 Rys 4-10 Rys Utrata wizji Po wybraniu na ekranie detekcji typu zdarzenia, jako Utrata wizji (rys 4-16), można zdefiniować sposób reakcji na wyłączenie kamery lub na uszkodzenie przewodu wizyjnego. Kanał: Wybór kanału video, dla którego będą ustawiane parametry. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu wykrycia zaniku. 35

36 Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie detekcji. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu). Rys Zamaskowanie kamery Jeżeli obiektyw kamery zostanie zasłonięty, system w odpowiedni sposób może zareagować na tę sytuację. Okno tych ustawień jest przedstawione na rys Kanał: Wybór kanału video, dla którego będą ustawiane parametry. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu zamaskowania. Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu). Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie zamaskowania kamery. Komunikat: Wyświetlanie informacji na ekranie w momencie zamaskowania Zauważ: Funkcja kopiuj/wklej, działa wyłącznie dla ustawień tego samego typu. Nie można na przykład kopiować ustawień pomiędzy detekcją a utratą wizji. 36

37 Rys Ustawienia wejść / wyjść alarmowych Przed zdefiniowaniem tych ustawień, proszę upewnić się, czy do wejść i wyjść prawidłowo zostały podłączone wszystkie urządzenia Wejście do menu Alarm Wejdź do menu głównego, kliknij na ikonę Ustawienia, następnie Alarm. Zostanie wyświetlone okno wejść/wyjść alarmowych (rys 4-18). Opcje te umożliwiają zdefiniowanie wejść alarmowych i odpowiednich reakcji na ich aktywację Alarm W oknie Alarm znajdują się następujące opcje: Wej. Alarmowe: Numer wejścia, dla którego będą definiowane ustawienia. Źródło alarmu: dostępne są 2 źródła: wejście lokalne lub z sieci LAN. Typ: Polaryzacja styków urządzenia podłączonego do wejścia (NO lub NC). Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Do tych ustawień jest konieczne ustawienie zapisu z detekcji oknie terminarza (Menu główne > Ustawienia > Terminarz) oraz opcje nagrywania z terminarza w menu nagrywania (Menu główne > Zaawansowane > Nagrywanie). Czas: Określa czas trwania zdarzenia (alarmu) od momentu aktywacji wejścia. Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie pobudzenia wejścia. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu). Proszę wybrać rodzaj reakcji na detekcję (Wyj.Alarmowe i Komunikat), zaznaczając odpowiedni kwadrat. 37

38 Rys Archiwizacja Po kliknięciu ikony Archiwizacja w menu głównym, dostępne będą 2 opcje: Wykrywanie napędów i Wybór plików Wykrywanie napędów W miejscu tym wyświetlany jest typ urządzenia archiwizującego. Rys Wybór plików W celu wykonania archiwizacji należy: Wybrać urządzenie archiwizujące, numer kanału Video, wprowadzić czas z którego mają być archiwizowane nagrania, następnie kliknij przycisk Dodaj. Na ekranie zostanie wyświetlona lista plików z zaznaczonego okresu. W dolnej części podawana jest dostępna pojemność nośnika oraz wymagana przestrzeń do archiwizacji (rys. 4-20). System będzie archiwizował jedynie pliki z zaznaczonym symbolem. Używając przycisku Fn lub myszki, można anulować archiwizację niektórych plików, wyłączając znak. Aby rozpocząć archiwizację zaznaczonych plików, kliknij przycisk Archiwizuj. 38

39 Rys 4-16 W dolnej części ekranu pojawi się pasek postępu archiwizacji a po jej zakończeniu zostanie wyświetlony odpowiedni komunikat (rys. 4-21) Proces archiwizowania można w dowolnym momencie przerwać, klikając na przycisk Stop. Rys 4-17 Po rozpoczęciu archiwizacji można nacisnąć przycisk ESC, aby powrócić do normalnego podglądu. Proces archiwizacji będzie odbywał się już samoczynnie do jego zakończenia. Uwaga: Naciśnięcie przycisku STOP na ekranie archiwizacji, spowoduje różny skutek w zależności od typu wykorzystywanego urządzenia: CD/DVD powoduje natychmiastowe zatrzymanie nagrywania płyty CD/DVD, dane na nośniku nie będą dostępne. Inne urządzenia USB powoduje zatrzymanie kopiowania, jednak materiał już skopiowany, będzie dostępny do użytku. Zarchiwizowany plik ma następującą nazwę: numer seryjny+numer kanału+czas Y+M+D+H+M+S. Format zapisanej daty jest identyczny jak w ogólnych ustawieniach systemu. Menu główne > Ustawienia > Ogólne). 39

40 4.8 Sterowanie PTZ i ustawienia kolorów Uwaga: Wszystkie operacje głowic PTZ są dostępne w protokole DH-SD. W protokołach Pelco mogą pojawić się pewne ograniczenia funkcjonalności Podłączenie przewodów Proszę zachować poniższa kolejność podłączania przewodów. Podłącz porty RS485 rejestratora i kamery PTZ. Podłącz przewody wizyjne kamer PTZ do rejestratora. Załącz zasilanie kamer PTZ Ustawienia PTZ Uwaga: Obraz z kamer powinien być wyświetlany na bieżącym podglądzie. Przed rozpoczęciem konfiguracji sprawdź poprawność instalacji i konfiguracji urządzeń: Dekodera adresów (jeżeli jest używany). Sygnały dekodera A (B) powinny być połączone do wejść A (B) rejestratora. Uruchom rejestrator, wprowadź nazwę użytkownika oraz hasło. Przejdź do ekranu konfiguracyjnego urządzeń PTZ (Menu główne > Ustawienia > PTZ) rys W oknie zostaną wyświetlone następujące pozycje: Kanał: Wybierz numer kamery, którą chcesz konfigurować. Protokół: Wybierz protokół odpowiedni dla podłączonej kamery (np. DH-SD1) Adres: Adres kamery w sieci PTZ (taki sam jak ustawiony fizycznie w kamerze). Szybkość: Szybkość transmisji interfejsu RS485. Bity danych: Ilość bitów danych w protokole komunikacyjnym (domyślnie: 8). Bity stopu: Ilość bitów danych w protokole komunikacyjnym (domyślnie 1). Parzystość: Sposób sprawdzania parzystości danych w protokole komunikacyjnym: odd/even/brak (domyślnie: brak). Rys 4-18 Po zdefiniowaniu ustawień, kliknij przycisk Zachowaj w celu zapamiętania zmian. Wybierz wyświetlanie jednej kamery na ekranie (tej, która jest urządzeniem PTZ), następnie kliknij prawym przyciskiem myszki na ekranie i wybierz pozycję Funkcja PTZ. Zostanie wyświetlony interfejs do obsługi PTZ (można go również wyświetlić przez wciśnięcie przycisku Fn ). 40

41 Rys 4-19 Okno PTZ posiada następujące funkcje do sterowania: Szybkość: Określenie szybkość będzie wykonywany ruch głowicy PTZ (1 do 8). Zoom: Zbliżenie / Oddalenie Ostrość Iris: Otwarcie / Zamknięcie przysłony obiektywu Sterowanie poszczególnymi funkcjami odbywa się przez klikanie na ikony i. Rys 4-20 Na rysunku 4-25 przedstawiono panel do sterowania kierunkiem obrotu głowicy. Do dyspozycji mamy 8 strzałek za pomocą których, można dowolnie sterować kamerą PTZ. Rys D Inteligentne pozycjonowanie 3D W środku panelu umieszczono przycisk SIT, służący do sterowania głowicą PTZ wyłącznie za pomocą myszki komputerowej (rys 4-26). Funkcja ta jest dostępna wyłącznie w momencie wyświetlania jednej kamery na ekranie. Zaznaczając myszką dowolny fragment ekranu, kamera PTZ ustawi się po środku zaznaczenia oraz wykona zbliżenie, zależne od wielkości zaznaczonego 41

42 fragmentu. Wykonując zaznaczenie w drugą stronę, wyświetlany kadr będzie oddalany. Dodatkowo można klikać w dowolnym punkcie na ekranie, co będzie powodowało ustawienie się kamery PTZ po środku tego punktu, jednak bez wykonywania zbliżenia (Opcja dostępna wyłącznie dla kamer firmy BCS). Rys 4-22 Sterowanie funkcjami PTZ jest możliwe również z panelu przedniego oraz pilota. Nazwa Przycisk na ekranie Działanie Przycisk panela Przycisk na ekranie Działanie Przycisk panela Zoom Oddalanie Zbliżanie Ostrość Oddalanie Zbliżanie Iris Zamknięcie Otwarcie 4.9 Preset/ Trasa/Ścieżka/Auto-Pan Na ekranie PTZ (rys 4-24) kliknij przycisk Ustawienia. Zostanie wyświetlone okno do definiowania ustawień (rys 4-27). W oknie tym znajdują się następujące opcje: Preset Trasa Ścieżka Auto-Pan Rys 4-23 Na ekranie PTZ (rys 4-24) kliknij przycisk Zmiana okna. Zostanie wyświetlone okno wyboru zaprogramowanych ustawień. Znajdują się w nim następujące funkcje: Preset Trasa Ścieżka Aux Zał Aux Wył Auto Skan Auto Pan Światło Zał 42

43 Rys Programowanie presetów Używając panelu do kierunku obrotu (rys 4-24), ustaw kamerę PTZ w żądanym położeniu. W panelu ustawień (rys 4-29), kliknij przycisk Preset, następnie wprowadź numer presetu i kliknij Ustawienia. Preset został dodany. Po zdefiniowaniu kilku presetów, można definiować trasy. Rys Uruchomienie presetów Aby aktywować zaprogramowany preset, przejdź do okna wyboru (rys 4-28), wprowadź jego numer w polu Num i kliknij przycisk Preset Programowanie tras W panelu ustawień (rys 4-27), kliknij przycisk Trasa. Wprowadź numer trasy, która będzie zaprogramowania, następnie wybierz numer pierwszego presetu, który chcesz dodać i kliknij przycisk Dodaj Preset. W ten sposób do każdej trasy można zaprogramować do 80 presetów. Rys

44 4.9.4 Uruchomienie trasy Aby aktywować zaprogramowaną trasę, przejdź do okna wyboru (rys 4-28), wprowadź jej numer w polu Num i kliknij przycisk Trasa Programowanie ścieżek W panelu ustawień (rys 4-27) kliknij przycisk Ścieżka, a następnie przycisk Początek. Zostanie wyświetlony ekran jak na rysunku W tym momencie możesz wykonać ruch kamerą, zbliżanie, oddalanie, itp. Po zakończeniu powróć do ekranu konfiguracyjnego (rys 4-28) i kliknij przycisk Koniec. Wszystkie operacje, które wykonywałeś (ruch kamerą PTZ) zostaną zapamiętane jako Ścieżka Rys Uruchomienie Ścieżek Aby aktywować zaprogramowaną ścieżkę, przejdź do okna wyboru (rys 4-28), wprowadź jej numer w polu Num i kliknij przycisk Auto-Skan Programowanie automatycznego skanowania W panelu ustawień (rys 4-27), kliknij przycisk Auto-Pan. Zostanie wyświetlony ekran jak na rysunku Kliknij przycisk Lewy limit, następnie za pomocą przycisków sterujących ustaw pozycję kamery, która będzie stanowić lewy limit skanowania. Kliknij przycisk Prawy limit i w identyczny sposób ustaw prawy limit skanowania. Rys Uruchomienie skanowania Aby aktywować zaprogramowane skanowanie, przejdź do okna wyboru (rys 4-28), wprowadź jego numer w polu Num i kliknij przycisk Auto-Pan. Kamera rozpocznie ciągły ruch pomiędzy ustawionym prawym i lewym limitem. 44
