1 SPIS TREŚCI. Spis treści 1 SPIS TREŚCI WAŻNE ZALECENIA I OSTRZEŻENIA...8

Transkrypt

1

2

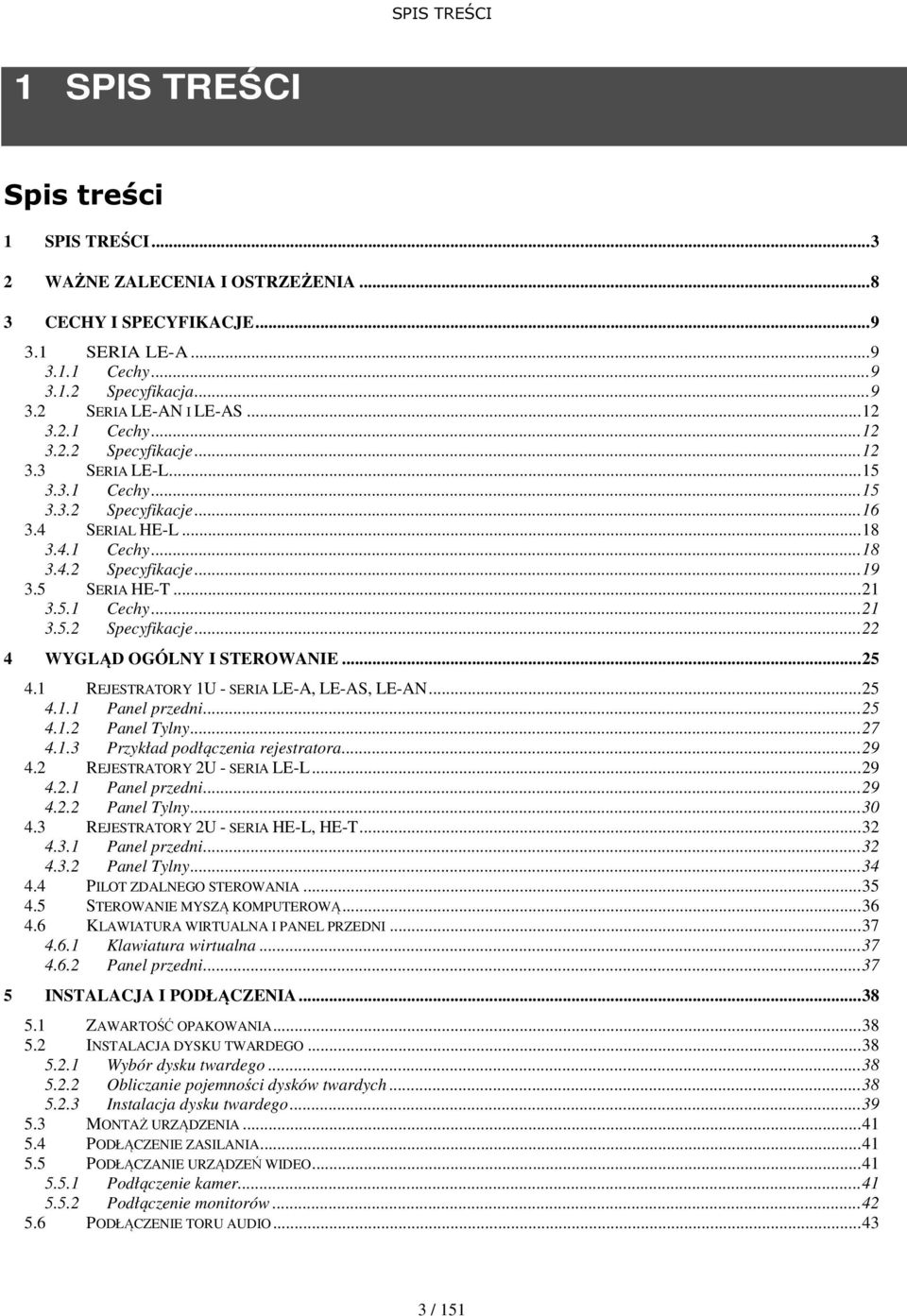

3 SPIS TREŚCI 1 SPIS TREŚCI Spis treści 1 SPIS TREŚCI WAŻNE ZALECENIA I OSTRZEŻENIA CECHY I SPECYFIKACJE SERIA LE-A Cechy Specyfikacja SERIA LE-AN I LE-AS Cechy Specyfikacje SERIA LE-L Cechy Specyfikacje SERIAL HE-L Cechy Specyfikacje SERIA HE-T Cechy Specyfikacje WYGLĄD OGÓLNY I STEROWANIE REJESTRATORY 1U - SERIA LE-A, LE-AS, LE-AN Panel przedni Panel Tylny Przykład podłączenia rejestratora REJESTRATORY 2U - SERIA LE-L Panel przedni Panel Tylny REJESTRATORY 2U - SERIA HE-L, HE-T Panel przedni Panel Tylny PILOT ZDALNEGO STEROWANIA STEROWANIE MYSZĄ KOMPUTEROWĄ KLAWIATURA WIRTUALNA I PANEL PRZEDNI Klawiatura wirtualna Panel przedni INSTALACJA I PODŁĄCZENIA ZAWARTOŚĆ OPAKOWANIA INSTALACJA DYSKU TWARDEGO Wybór dysku twardego Obliczanie pojemności dysków twardych Instalacja dysku twardego MONTAŻ URZĄDZENIA PODŁĄCZENIE ZASILANIA PODŁĄCZANIE URZĄDZEŃ WIDEO Podłączenie kamer Podłączenie monitorów PODŁĄCZENIE TORU AUDIO / 151

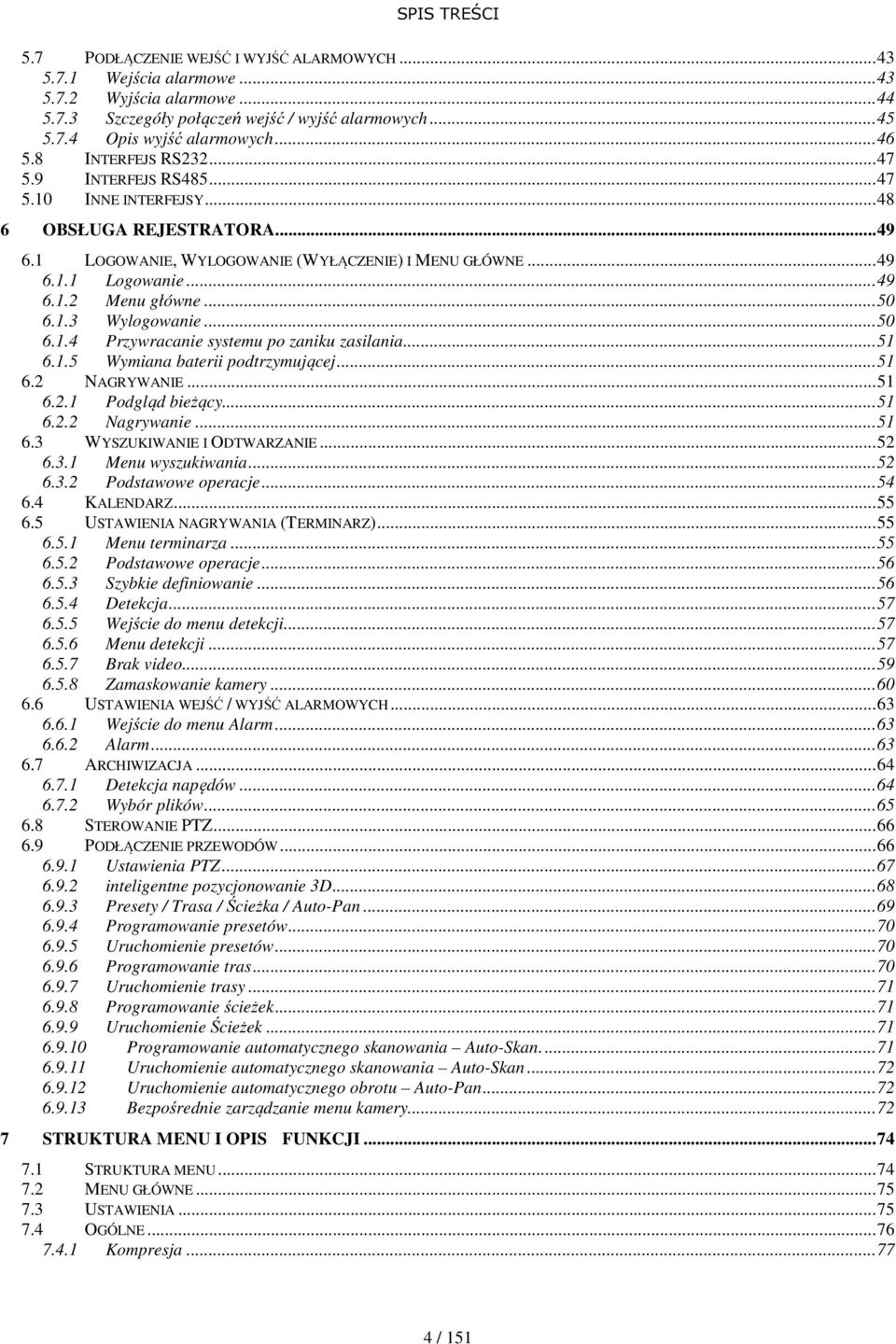

4 SPIS TREŚCI 5.7 PODŁĄCZENIE WEJŚĆ I WYJŚĆ ALARMOWYCH Wejścia alarmowe Wyjścia alarmowe Szczegóły połączeń wejść / wyjść alarmowych Opis wyjść alarmowych INTERFEJS RS INTERFEJS RS INNE INTERFEJSY OBSŁUGA REJESTRATORA LOGOWANIE, WYLOGOWANIE (WYŁĄCZENIE) I MENU GŁÓWNE Logowanie Menu główne Wylogowanie Przywracanie systemu po zaniku zasilania Wymiana baterii podtrzymującej NAGRYWANIE Podgląd bieżący Nagrywanie WYSZUKIWANIE I ODTWARZANIE Menu wyszukiwania Podstawowe operacje KALENDARZ USTAWIENIA NAGRYWANIA (TERMINARZ) Menu terminarza Podstawowe operacje Szybkie definiowanie Detekcja Wejście do menu detekcji Menu detekcji Brak video Zamaskowanie kamery USTAWIENIA WEJŚĆ / WYJŚĆ ALARMOWYCH Wejście do menu Alarm Alarm ARCHIWIZACJA Detekcja napędów Wybór plików STEROWANIE PTZ PODŁĄCZENIE PRZEWODÓW Ustawienia PTZ inteligentne pozycjonowanie 3D Presety / Trasa / Ścieżka / Auto-Pan Programowanie presetów Uruchomienie presetów Programowanie tras Uruchomienie trasy Programowanie ścieżek Uruchomienie Ścieżek Programowanie automatycznego skanowania Auto-Skan Uruchomienie automatycznego skanowania Auto-Skan Uruchomienie automatycznego obrotu Auto-Pan Bezpośrednie zarządzanie menu kamery STRUKTURA MENU I OPIS FUNKCJI STRUKTURA MENU MENU GŁÓWNE USTAWIENIA OGÓLNE Kompresja / 151

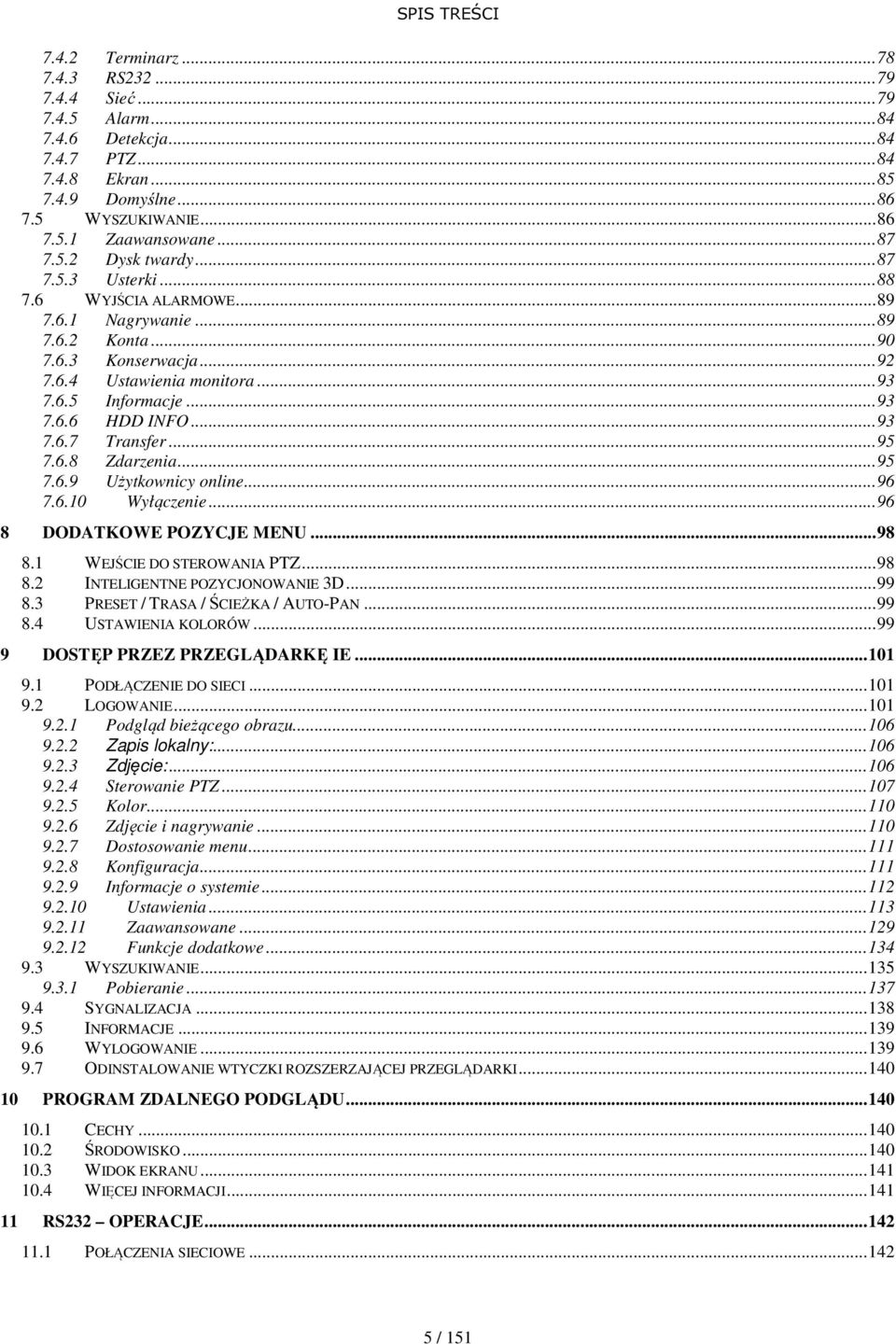

5 SPIS TREŚCI Terminarz RS Sieć Alarm Detekcja PTZ Ekran Domyślne WYSZUKIWANIE Zaawansowane Dysk twardy Usterki WYJŚCIA ALARMOWE Nagrywanie Konta Konserwacja Ustawienia monitora Informacje HDD INFO Transfer Zdarzenia Użytkownicy online Wyłączenie DODATKOWE POZYCJE MENU WEJŚCIE DO STEROWANIA PTZ INTELIGENTNE POZYCJONOWANIE 3D PRESET / TRASA / ŚCIEŻKA / AUTO-PAN USTAWIENIA KOLORÓW DOSTĘP PRZEZ PRZEGLĄDARKĘ IE PODŁĄCZENIE DO SIECI LOGOWANIE Podgląd bieżącego obrazu Zapis lokalny: Zdjęcie: Sterowanie PTZ Kolor Zdjęcie i nagrywanie Dostosowanie menu Konfiguracja Informacje o systemie Ustawienia Zaawansowane Funkcje dodatkowe WYSZUKIWANIE Pobieranie SYGNALIZACJA INFORMACJE WYLOGOWANIE ODINSTALOWANIE WTYCZKI ROZSZERZAJĄCEJ PRZEGLĄDARKI PROGRAM ZDALNEGO PODGLĄDU CECHY ŚRODOWISKO WIDOK EKRANU WIĘCEJ INFORMACJI RS232 OPERACJE POŁĄCZENIA SIECIOWE / 151

6 SPIS TREŚCI 11.2 KLAWIATURA ROZWIĄZYWANIE PROBLEMÓW DODATEK A - POJEMNOŚĆ DYSKU TWARDEGO DODATEK B - KOMPATYBILNE PAMIĘCI USB DODATEK C - KOMPATYBILNE DYSKI TWARDE SATA / 151

7 SPIS TREŚCI Witamy Dziękujemy za zakup naszego rejestratora cyfrowego! Niniejsza instrukcja pozwala na zapoznanie się z działaniem, uruchomienie oraz prawidłową obsługę urządzenia. Znajdują się w niej informacje o poszczególnych funkcjach i sposobach ich wykorzystania. Przed rozpoczęciem instalacji, zapoznaj się z poniższymi zaleceniami oraz ostrzeżeniami! 7 / 151

8 WAŻNE ZALECENIA i OSTRZEŻENIA 2 WAŻNE ZALECENIA I OSTRZEŻENIA 1. Bezpieczeństwo elektryczne Wszystkie instalacje oraz operacje powinny być przeprowadzone zgodnie z lokalnymi przepisami. Producent nie odpowiada za żadne szkody, powstałe w wyniku nieprawidłowej instalacji lub użytkowania 2. Transport urządzenia Duże wstrząsy, gwałtowne wibracje lub zalanie wodą są niedozwolone w czasie transportu, instalacji oraz użytkowania. 3. Instalacja Obchodź się z urządzeniem ostrożnie. Nie podłączaj zasilania do urządzenia przed wykonaniem wszystkich instalacji. Nie umieszczaj żadnych przedmiotów na urządzeniu. 4. Wymagany wykwalifikowany personel Wszelkie testy i naprawy powinny być wykonywane przez wykwalifikowanych techników lub inżynierów. Producent nie ponosi odpowiedzialności za wszelkie szkody, powstałe przez nieautoryzowane przeróbki lub naprawy. 5. Środowisko pracy Rejestrator powinien być umieszczony w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego oraz od materiałów łatwopalnych i wybuchowych. 6. Akcesoria Upewnij się, czy wszystkie wymienione akcesoria są dołączone w zestawie. Przed rozpoczęciem instalacji, otwórz opakowanie i sprawdź, czy znajdują się w nim wszystkie poniższe akcesoria: Przewód zasilający Zasilacz zewnętrzny 230VAC / 12VDC 1 szt. Przewód sieciowy LAN 1 szt. Taśma do podłączenia dysku twardego 1 szt. Listwy zaciskowe do wejść / wyjść alarmowych (tylko w DVS serii LE-A i LE-AS) Pilot podczerwieni 1 szt. Mysz optyczna USB 1 szt. Płyta CD (instrukcja, oprogramowanie i narzędzia) 1 szt. Zestaw akcesoriów montażowych Jeżeli jakieś elementy nie zostały dołączone, skontaktuj się z dostawcą urządzenia. 8 / 151

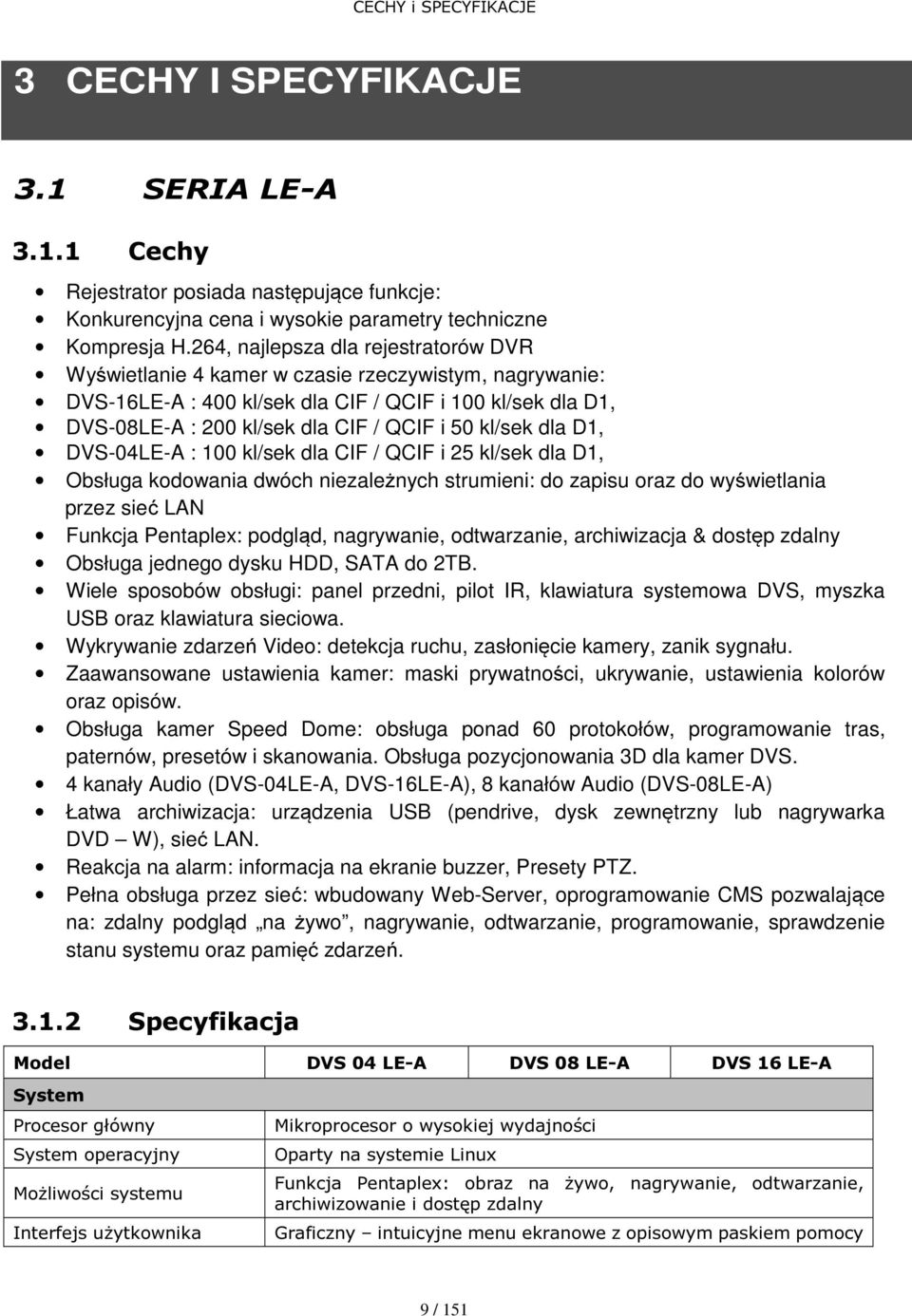

9 CECHY i SPECYFIKACJE 3 CECHY I SPECYFIKACJE 3.1 SERIA LE-A Cechy Rejestrator posiada następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów DVR Wyświetlanie 4 kamer w czasie rzeczywistym, nagrywanie: DVS-16LE-A : 400 kl/sek dla CIF / QCIF i 100 kl/sek dla D1, DVS-08LE-A : 200 kl/sek dla CIF / QCIF i 50 kl/sek dla D1, DVS-04LE-A : 100 kl/sek dla CIF / QCIF i 25 kl/sek dla D1, Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Obsługa jednego dysku HDD, SATA do 2TB. Wiele sposobów obsługi: panel przedni, pilot IR, klawiatura systemowa DVS, myszka USB oraz klawiatura sieciowa. Wykrywanie zdarzeń Video: detekcja ruchu, zasłonięcie kamery, zanik sygnału. Zaawansowane ustawienia kamer: maski prywatności, ukrywanie, ustawienia kolorów oraz opisów. Obsługa kamer Speed Dome: obsługa ponad 60 protokołów, programowanie tras, paternów, presetów i skanowania. Obsługa pozycjonowania 3D dla kamer DVS. 4 kanały Audio (DVS-04LE-A, DVS-16LE-A), 8 kanałów Audio (DVS-08LE-A) Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD W), sieć LAN. Reakcja na alarm: informacja na ekranie buzzer, Presety PTZ. Pełna obsługa przez sieć: wbudowany Web-Server, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz pamięć zdarzeń Specyfikacja Model DVS 04 LE-A DVS 08 LE-A DVS 16 LE-A System Procesor główny System operacyjny Możliwości systemu Interfejs użytkownika Mikroprocesor o wysokiej wydajności Oparty na systemie Linux Funkcja Pentaplex: obraz na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy 9 / 151

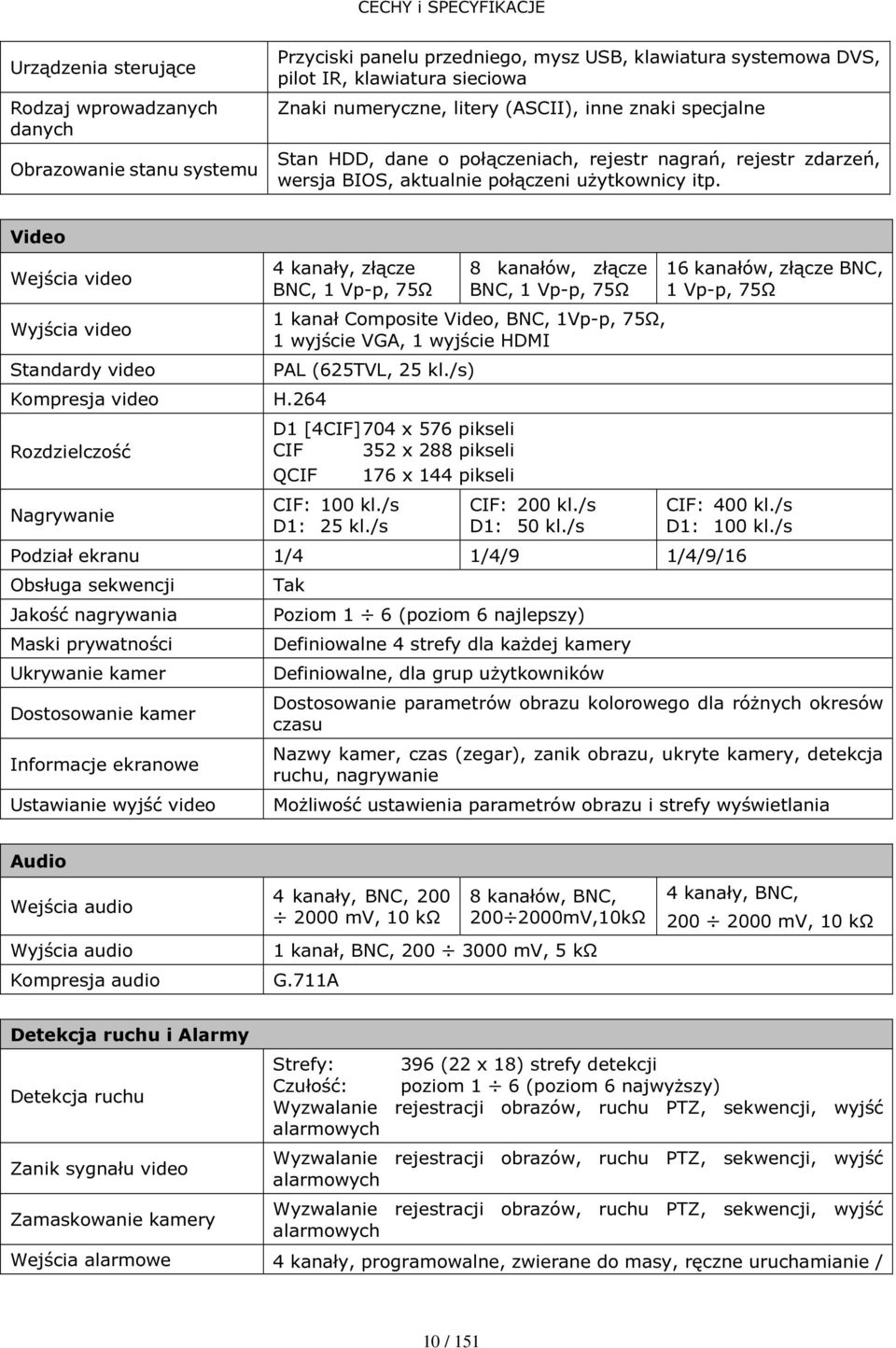

10 CECHY i SPECYFIKACJE Urządzenia sterujące Rodzaj wprowadzanych danych Obrazowanie stanu systemu Przyciski panelu przedniego, mysz USB, klawiatura systemowa DVS, pilot IR, klawiatura sieciowa Znaki numeryczne, litery (ASCII), inne znaki specjalne Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video Wejścia video Wyjścia video Standardy video Kompresja video H.264 Rozdzielczość Nagrywanie 4 kanały, złącze BNC, 1 Vp-p, 75Ω 8 kanałów, złącze BNC, 1 Vp-p, 75Ω 1 kanał Composite Video, BNC, 1Vp-p, 75Ω, 1 wyjście VGA, 1 wyjście HDMI PAL (625TVL, 25 kl./s) D1 [4CIF] 704 x 576 pikseli CIF 352 x 288 pikseli QCIF 176 x 144 pikseli CIF: 100 kl./s D1: 25 kl./s CIF: 200 kl./s D1: 50 kl./s 16 kanałów, złącze BNC, 1 Vp-p, 75Ω CIF: 400 kl./s D1: 100 kl./s Podział ekranu 1/4 1/4/9 1/4/9/16 Obsługa sekwencji Jakość nagrywania Maski prywatności Ukrywanie kamer Dostosowanie kamer Informacje ekranowe Ustawianie wyjść video Tak Poziom 1 6 (poziom 6 najlepszy) Definiowalne 4 strefy dla każdej kamery Definiowalne, dla grup użytkowników Dostosowanie parametrów obrazu kolorowego dla różnych okresów czasu Nazwy kamer, czas (zegar), zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Możliwość ustawienia parametrów obrazu i strefy wyświetlania Audio Wejścia audio Wyjścia audio Kompresja audio 4 kanały, BNC, mv, 10 kω 8 kanałów, BNC, mV,10kΩ 1 kanał, BNC, mv, 5 kω G.711A 4 kanały, BNC, mv, 10 kω Detekcja ruchu i Alarmy Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wejścia alarmowe 4 kanały, programowalne, zwierane do masy, ręczne uruchamianie / 10 / 151

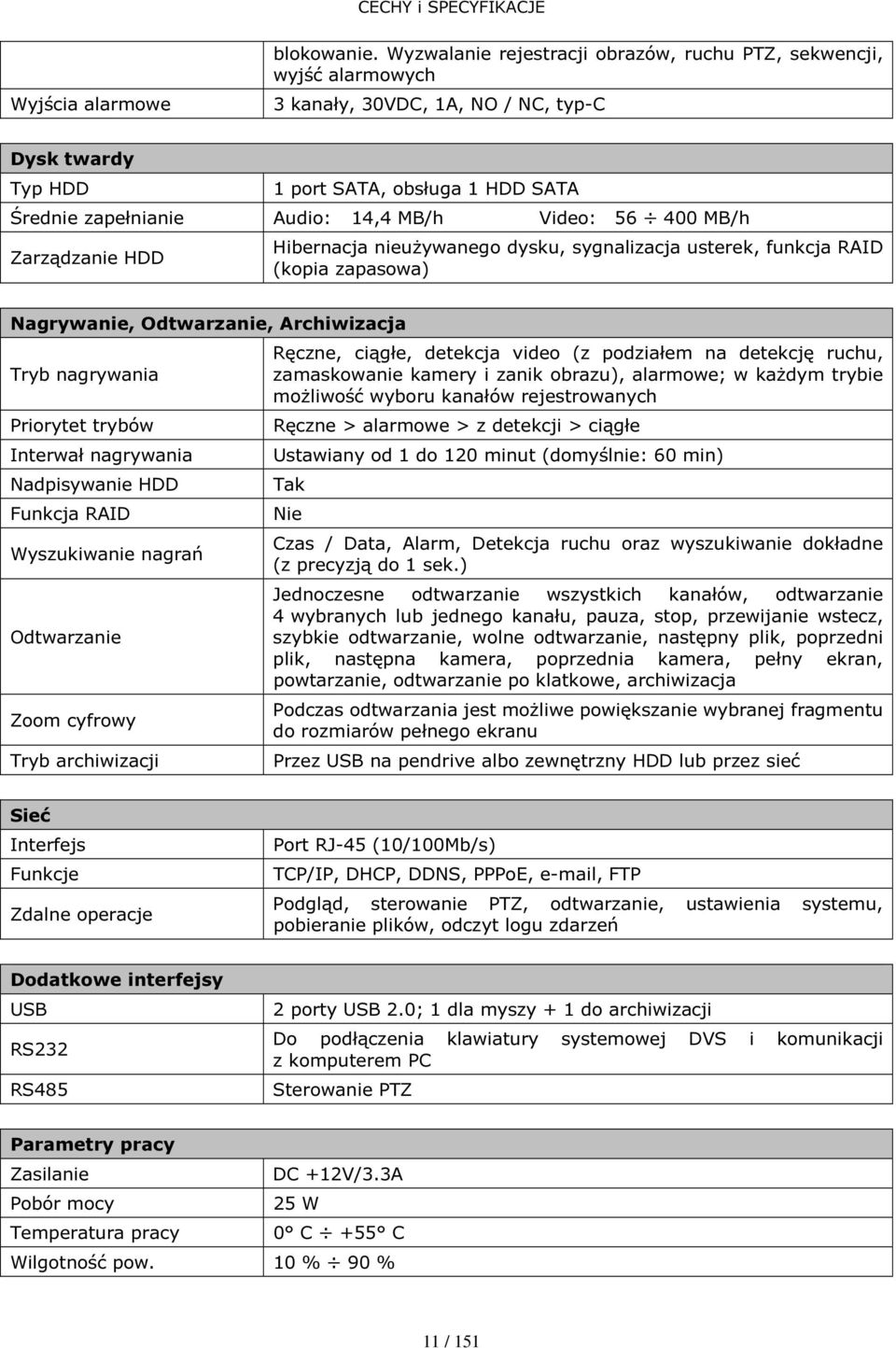

11 CECHY i SPECYFIKACJE Wyjścia alarmowe blokowanie. Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych 3 kanały, 30VDC, 1A, NO / NC, typ-c Dysk twardy Typ HDD 1 port SATA, obsługa 1 HDD SATA Średnie zapełnianie Audio: 14,4 MB/h Video: MB/h Zarządzanie HDD Hibernacja nieużywanego dysku, sygnalizacja usterek, funkcja RAID (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Tryb nagrywania Priorytet trybów Interwał nagrywania Nadpisywanie HDD Funkcja RAID Wyszukiwanie nagrań Odtwarzanie Zoom cyfrowy Tryb archiwizacji Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne > alarmowe > z detekcji > ciągłe Ustawiany od 1 do 120 minut (domyślnie: 60 min) Tak Nie Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie dokładne (z precyzją do 1 sek.) Jednoczesne odtwarzanie wszystkich kanałów, odtwarzanie 4 wybranych lub jednego kanału, pauza, stop, przewijanie wstecz, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie po klatkowe, archiwizacja Podczas odtwarzania jest możliwe powiększanie wybranej fragmentu do rozmiarów pełnego ekranu Przez USB na pendrive albo zewnętrzny HDD lub przez sieć Sieć Interfejs Funkcje Zdalne operacje Port RJ-45 (10/100Mb/s) TCP/IP, DHCP, DDNS, PPPoE, , FTP Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń Dodatkowe interfejsy USB RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji Do podłączenia klawiatury systemowej DVS i komunikacji z komputerem PC Sterowanie PTZ Parametry pracy Zasilanie DC +12V/3.3A Pobór mocy 25 W Temperatura pracy 0 C +55 C Wilgotność pow. 10 % 90 % 11 / 151

12 CECHY i SPECYFIKACJE Ciśnienie atmosfer. Wymiary Masa Montaż 86 kpa 106 kpa 375 x 285 x 45 mm (szer. x głęb. x wys.) 3,25 kg (bez HDD) Wolnostojący 3.2 Seria LE-AN i LE-AS Cechy Rejestrator posiada następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów DVR Wyświetlanie 4 kamer w czasie rzeczywistym, nagrywanie: DVS-04LE-AS / DVS-04LE-AN : 100 kl/sek dla CIF / QCIF i 25 kl/sek dla D1 Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Obsługa jednego dysku HDD, SATA do 2TB. Wiele sposobów obsługi: panel przedni, pilot IR, klawiatura systemowa DVS, myszka USB oraz klawiatura sieciowa. Wykrywanie zdarzeń Video: detekcja ruchu, zasłonięcie kamery, zanik sygnału. Zaawansowane ustawienia kamer: maski prywatności, ukrywanie, ustawienia kolorów oraz opisów. Obsługa kamer Speed Dome: obsługa ponad 60 protokołów, programowanie tras, paternów, presetów i skanowania. Obsługa pozycjonowania 3D dla kamer DVS. 2 kanały Audio Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD RW), sieć LAN W DVS-04-LE-AS reakcja na alarm: informacja na ekranie buzzer, Presety PTZ. Pełna obsługa przez sieć: wbudowany Web-Server, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz pamięć zdarzeń Specyfikacje Model DVS 04 LE-AS DVS 04 LE-AN System Procesor główny System operacyjny Możliwości systemu Interfejs użytkownika Mikroprocesor o wysokiej wydajności Oparty na systemie Linux Funkcja Pentaplex: obraz na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy 12 / 151

13 CECHY i SPECYFIKACJE Urządzenia sterujące Rodzaj wprowadzanych danych Obrazowanie stanu systemu Przyciski panelu przedniego, mysz USB, klawiatura systemowa DVS, pilot IR, klawiatura sieciowa Znaki numeryczne, litery (ASCII), inne znaki specjalne Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video Wejścia video Wyjścia video Standardy video Kompresja video H.264 Rozdzielczość Nagrywanie Podział ekranu 1/4 Obsługa sekwencji Jakość nagrywania Maski prywatności Ukrywanie kamer Dostosowanie kamer Informacje ekranowe Ustawianie wyjść video 4 kanały, złącze BNC, 1 Vp-p, 75Ω 1 kanał Composite Video, BNC, 1Vp-p, 75Ω, 1 wyjście VGA, PAL (625TVL, 25 kl./s) D1 [4CIF] 704 x 576 pikseli CIF 352 x 288 pikseli QCIF 176 x 144 pikseli CIF: 100 kl./s D1: 25 kl./s Tak Poziom 1 6 (poziom 6 najlepszy) Definiowalne 4 strefy dla każdej kamery Definiowalne, dla grup użytkowników Dostosowanie parametrów obrazu kolorowego dla różnych okresów czasu Nazwy kamer, czas (zegar), zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Możliwość ustawienia parametrów obrazu i strefy wyświetlania Audio Wejścia audio Wyjścia audio Kompresja audio 2 kanały, BNC, mv, 10 k Ω 1 kanał, BNC, mv, 5 kω G.711A Detekcja ruchu i Alarmy Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, sekwencji. Wyzwalanie rejestracji obrazów, sekwencji. Wyzwalanie rejestracji obrazów, 13 / 151

14 CECHY i SPECYFIKACJE Wejścia alarmowe Wyjścia alarmowe wyjść alarmowych 4 kanały, programowalne, zwierane do masy, ręczne uruchamianie / blokowanie. Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych 3 kanały, 30VDC, 1A, NO / NC, typ-c sekwencji. Dysk twardy Typ HDD 1 port SATA, obsługa 1 HDD SATA Średnie zapełnianie Audio: 14,4 MB/h Video: MB/h Zarządzanie HDD Hibernacja nieużywanego dysku, sygnalizacja usterek, funkcja RAID (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Tryb nagrywania Priorytet trybów Interwał nagrywania Nadpisywanie HDD Funkcja RAID.Wyszukiwanie nagrań Odtwarzanie Zoom cyfrowy Tryb archiwizacji Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne > alarmowe > z detekcji > ciągłe Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu); w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne > z detekcji > ciągłe Ustawialny od 1 do 120 minut (domyślnie: 60 min) Tak Nie Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie dokładne ( z precyzją do 1 sek.) Czas / Data, Detekcja ruchu oraz wyszukiwanie dokładne (z precyzją do 1 sek.) Jednoczesne odtwarzanie wszystkich kanałów, odtwarzanie 4 wybranych lub jednego kanału, pauza, stop, przewijanie wstecz, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie po klatkowe, archiwizacja Podczas odtwarzania jest możliwe powiększanie wybranej fragmentu do rozmiarów pełnego ekranu Przez USB na pendrive albo zewnętrzny HDD, lub przez sieć Sieć Interfejs Funkcje Zdalne operacje Port RJ-45 (10/100Mb/s) TCP/IP, DHCP, DDNS, PPPoE, , FTP Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń Podgląd, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń 14 / 151

15 CECHY i SPECYFIKACJE Dodatkowe interfejsy USB RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji Do podłączenia klawiatury systemowej DVS i komunikacji z komputerem PC Sterowanie PTZ Parametry pracy Zasilanie Pobór mocy Temperatura pracy DC +12V/3.3A 25 W 0 C + 55 C Wilgotność pow. 10 % 90 % Ciśnienie atmosfer. Wymiary Masa Montaż 3.3 Seria LE-L Cechy 86 kpa 106 kpa 1U, 325 x 245 x 45 mm (szer. x głęb. x wys.) 2,0 kg (bez HDD) Wolnostojący Rejestrator posiada następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów cyfrowych Wyświetlanie 4 / 8 / 16 obrazów z kamer w czasie rzeczywistym, nagrywanie 400 / 480 klatek w formacie 2CIF oraz CIF, a 200 / 240 klatek w formacie 4CIF Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Dwa złącza USB 2.0 oraz obsługa do 4 dysków twardych SATA lub 3 dysków i nagrywarki CD-RW / DVD-RW 5 metod sterowania: przyciski panela przedniego, pilot IR, klawiatura systemowa DVS, mysz (USB) oraz klawiatura sieciowa Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Inteligentne wykrywanie sygnału video: detekcja ruchu, zamaskowanie kamery, zanik sygnału Zaawansowane ustawienia kamer: maski prywatności, ukrywanie kamer, ustawienia kolorów oraz dodawanie napisów. Obsługa kamer PTZ i Speed Dome: obsługa ponad 60 protokołów, programowanie tras, ścieżek, presetów i automatycznego skanowania. Obsługa inteligentnego pozycjonowania 3D dla kamer DVS. 4 kanały audio i dodatkowo jeden z możliwością prowadzenia rozmowy. Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD RW), dysk zewnętrzny z interfejsem esata, sieć LAN. Reakcja na alarm: komunikat na ekranie, sygnał brzęczyka, aktywacja presetów 15 / 151

16 CECHY i SPECYFIKACJE PTZ, wysłanie wiadomości i FTP Pełna obsługa przez sieć: wbudowany webserver, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz rejestru zdarzeń, a także funkcje i FTP Specyfikacje Model DVS-04 LE-L DVS-08 LE-L DVS-16 LE-L System Procesor główny System operacyjny Możliwości systemu Interfejs użytkownika Urządzenia sterujące Rodzaj wprowadzanych danych Obrazowanie stanu systemu Mikroprocesor o wysokiej wydajności Oparty na systemie Linux Funkcja Pentaplex: równoczesny podgląd obrazu na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy Przyciski panelu przedniego, mysz USB, klawiatura systemowa DVS, pilot IR, klawiatura sieciowa Znaki numeryczne, litery (ASCII), inne znaki specjalne Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video Wejścia video Wyjścia video Standardy video Kompresja video H.264 Rozdzielczość Nagrywanie 4 kanały, złącze BNC, 1 Vp-p, 75Ω 8 kanałów, złącze BNC, 1 Vp-p, 75Ω 1 kanał Composite Video, BNC, 1Vp-p, 75Ω, 1 wyjście VGA, 1 wyjście HDMI PAL (625TVL, 50 kl./s) D1 [4CIF] 704 x 576 pikseli CIF: 100 kl./s D1: 25 kl./s CIF: 200 kl./s D1: 50 kl./s 16 kanałów, złącze BNC, 1 Vp-p, 75Ω CIF: 400 kl./s D1: 100 kl./s Podział ekranu 1/4 1/4/9 1/4/9/16 Obsługa sekwencji Jakość nagrywania Maski prywatności Ukrywanie kamer Dostosowanie kamer Informacje ekranowe Ustawianie wyjść video Tak Poziom 1 6 (poziom 6 najlepszy) Definiowalne 4 strefy dla każdej kamery Definiowalne, dla grup użytkowników Dostosowanie parametrów obrazu kolorowego dla różnych okresów czasu Nazwy kamer, czas (zegar), zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Możliwość ustawienia parametrów obrazu i strefy wyświetlania 16 / 151

17 CECHY i SPECYFIKACJE Audio Wejścia audio Wyjścia audio Kompresja audio 4 kanały, BNC, mv, 10 kω 1 kanał, BNC, mv, 5 kω G.711A Detekcja ruchu i Alarmy Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Wejścia alarmowe Wyjścia alarmowe Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych 4 kanały (wybór typu NO / NC oraz rodzaju alarmu) 8 kanałów (wybór typu NO / NC oraz rodzaju alarmu) 6 kanałów, 30VDC, 2A, NO / NC, typ-c 16 kanałów (wybór typu NO / NC oraz rodzaju alarmu) Dysk twardy Typ HDD 4 porty SATA, obsługa 4 HDD SATA Średnie zapełnianie Audio: 28,8 MB/h Video: MB/h Zarządzanie HDD Hibernacja nieużywanego dysku, sygnalizacja usterek, funkcja RAID (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Tryb nagrywania Priorytet trybów Interwał nagrywania Nadpisywanie HDD Funkcja RAID Wyszukiwanie nagrań Odtwarzanie Zoom cyfrowy Tryb archiwizacji Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne > alarmowe > z detekcji > ciągłe Ustawiany od 1 do 120 minut (domyślnie: 60 min) Tak Tak Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie z dokładnością do 1 sek. Jednoczesne odtwarzanie wszystkich kanałów, odtwarzanie 4 wybranych lub jednego kanału, pauza, stop, przewijanie wstecz, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie poklatkowe, archiwizacja Podczas odtwarzania jest możliwe powiększanie wybranej fragmentu do rozmiarów pełnego ekranu Przez USB (pendrive, zewnętrzny HDD lub nagrywarka), przez dysk z interfejsem esata lub przez sieć 17 / 151

18 CECHY i SPECYFIKACJE Sieć Interfejs Funkcje Zdalne operacje Port RJ-45 (10/100Mb/s) TCP/IP, DHCP, DDNS, PPPoE, , FTP Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń Dodatkowe interfejsy USB RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji Do podłączenia klawiatury systemowej DVS i komunikacji z PC Sterowanie PTZ Parametry pracy Zasilanie DC +12V/3.3A Pobór mocy 13 W (bez HDD) Temperatura pracy 0 C +55 C Wilgotność pow. 10 % 90 % Ciśnienie atmosfer. 86 kpa 106 kpa Wymiary 1,5U 400 x 440 x 60 mm (szer. x głęb. x wys.) Masa 5 kg (bez HDD) Montaż Wolnostojący 3.4 Serial HE-L Cechy Rejestrator posiada następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów cyfrowych Wyświetlanie 4 / 8 / 16 obrazów z kamer w czasie rzeczywistym, nagrywanie 100 / 200 / 400 klatek w formacie 2CIF oraz CIF, a 100 / 200/ 400 klatek w formacie 4CIF Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Dwa złącza USB 2.0, złącze esata oraz obsługa do 8 dysków twardych SATA lub 4 dysków i nagrywarki CD-RW / DVD-RW 5 metod sterowania: przyciski panela przedniego, pilot IR, klawiatura systemowa DVS, mysz (USB) oraz klawiatura sieciowa Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Inteligentne wykrywanie sygnału video: detekcja ruchu, zamaskowanie kamery, zanik sygnału Zaawansowane ustawienia kamer: maski prywatności, ukrywanie kamer, ustawienia kolorów oraz dodawanie napisów. 18 / 151

19 CECHY i SPECYFIKACJE Obsługa kamer PTZ i Speed Dome: obsługa ponad 60 protokołów, programowanie tras, ścieżek, presetów i automatycznego skanowania. Obsługa inteligentnego pozycjonowania 3D dla kamer DVS. 4 / 8/ 16 kanałów audio i dodatkowo jeden z możliwością prowadzenia rozmowy. Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD RW), dysk zewnętrzny z interfejsem esata, sieć LAN. Reakcja na alarm: komunikat na ekranie, sygnał brzęczyka, aktywacja presetów PTZ, wysłanie wiadomości i FTP Pełna obsługa przez sieć: wbudowany webserver, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz rejestru zdarzeń, a także funkcje i FTP Specyfikacje Model DVS-04 HE-L DVS-08 HE-L DVS-16 HE-L System Procesor główny Mikroprocesor o wysokiej wydajności System operacyjny Oparty na systemie Linux Możliwości systemu Funkcja Pentaplex: równoczesny podgląd obrazu na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Interfejs użytkownika Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy Urządzenia sterujące Przyciski panelu przedniego, mysz USB, klawiatura systemowa DVS, pilot IR, klawiatura sieciowa Rodzaj wprowadzanych Znaki numeryczne, litery (ASCII), inne znaki specjalne danych Obrazowanie stanu systemu Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video Wejścia video 4 kanały, złącze 8 kanałów, złącze 16 kanałów, złącze BNC, BNC, 1 Vp-p, 75Ω BNC, 1 Vp-p, 75Ω 1 Vp-p, 75Ω Wejście przelotowe wideo Wyjścia video 2 kanały Composite Video, BNC, 1Vp-p, 75Ω, 1 wyjście VGA, 1 wyjście HDMI Standardy video PAL (625TVL, 50 kl./s) NTSC(525TVL, 60kl./s) Kompresja video H.264 Rozdzielczość D1 Nagrywanie CIF: 200 kl./s CIF: 400 kl./s CIF: 800 kl./s D1: 50 kl./s D1: 100 kl./s D1: 200 kl./s Podział ekranu 1/4 1/4/9 1/4/9/16 Obsługa sekwencji Tak Jakość nagrywania Poziom 1 6 (poziom 6 najlepszy) Maski prywatności Definiowalne 4 strefy dla każdej kamery Ukrywanie kamer Definiowalne, dla grup użytkowników Dostosowanie kamer Dostosowanie parametrów obrazu kolorowego dla różnych okresów czasu Informacje ekranowe Nazwy kamer, czas (zegar), zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Ustawianie wyjść video Możliwość ustawienia parametrów obrazu i strefy wyświetlania 19 / 151

20 CECHY i SPECYFIKACJE Audio Wejścia audio Wyjścia audio Intercom Kompresja audio 4 kanały, BNC, kanałów, BNC, 2000 mv, 10 kω mV,10kΩ 1 kanał, BNC, mv, 5 kω Tak G.711A 16 kanałów, BNC, mv, 10 kω Detekcja ruchu i Alarmy Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Wejścia alarmowe Wyjścia alarmowe Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych 4 kanały (wybór typu 8 kanałów (wybór 16 kanałów (wybór typu NO / NC oraz rodzaju typu NO / NC oraz NO / NC oraz rodzaju alarmu) rodzaju alarmu) alarmu) 6 kanałów, 30VDC, 2A, NO / NC, typ-c Dysk twardy Typ HDD 8 SATA HDD, lub 6HDD +1CD/DVD-RW, dysk max 2TB Średnie zapełnianie Audio: 28,8 MB/h Video: MB/h Hibernacja nieużywanego dysku, sygnalizacja usterek, funkcja RAID Zarządzanie HDD (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, Tryb nagrywania zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Odtwarzanie kanałów 1 / 2 / 4 / wszystkie Priorytet trybów Ręczne > alarmowe > z detekcji > ciągłe Interwał nagrywania Ustawiany od 1 do 120 minut (domyślnie: 60 min) Nadpisywanie HDD Tak Funkcja RAID Tak Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie z dokładnością Wyszukiwanie nagrań do 1 sek. Jednoczesne odtwarzanie wszystkich kanałów, odtwarzanie 4 wybranych lub jednego kanału, pauza, stop, przewijanie wstecz, Odtwarzanie szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie poklatkowe, archiwizacja Podczas odtwarzania jest możliwe powiększanie wybranego Zoom cyfrowy fragmentu do rozmiarów pełnego ekranu Przez USB (pendrive, zewnętrzny HDD lub nagrywarka), przez dysk z Tryb archiwizacji interfejsem esata lub przez sieć Sieć Interfejs Funkcje Zdalne operacje Port RJ-45 (10/100Mb/s) TCP/IP, UDP,DHCP, DNS, DDNS, PPPoE, , FTP, filtr IP, Alarm serwer Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń 20 / 151

21 CECHY i SPECYFIKACJE Dodatkowe interfejsy USB esata RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji Do podłączenia zewnętrznego dysku HDD Do podłączenia klawiatury systemowej DVS i komunikacji z PC Sterowanie PTZ Parametry pracy Zasilanie AC V, 50/60 Hz Pobór mocy 25W 30W 40W Temperatura pracy 0 C +55 C Wilgotność pow. 10 % 90 % Ciśnienie atmosfer. 86 kpa 106 kpa Wymiary 2U 440 x 460 x 89 mm (szer. x głęb. x wys.) Masa 6,5 kg (bez HDD) Montaż Wolnostojący 3.5 Seria HE-T Cechy Rejestrator posiada następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów cyfrowych Wyświetlanie 4 / 8 / 16 obrazów z kamer w czasie rzeczywistym, nagrywanie 100 /200 / 400 klatek w formacie 2CIF oraz CIF, a 100 / 200/ 400 klatek w formacie 4CIF Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Dwa złącza USB 2.0, złącze esata oraz obsługa do 8 dysków twardych SATA lub 4 dysków i nagrywarki CD-RW / DVD-RW 5 metod sterowania: przyciski panela przedniego, pilot IR, klawiatura systemowa DVS, mysz (USB) oraz klawiatura sieciowa Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Inteligentne wykrywanie sygnału video: detekcja ruchu, zamaskowanie kamery, zanik sygnału Zaawansowane ustawienia kamer: maski prywatności, ukrywanie kamer, ustawienia kolorów oraz dodawanie napisów. Obsługa kamer PTZ i Speed Dome: obsługa ponad 60 protokołów, programowanie tras, ścieżek, presetów i automatycznego skanowania. Obsługa inteligentnego pozycjonowania 3D dla kamer DVS. 4 / 8/ 16 kanałów audio i dodatkowo jeden z możliwością prowadzenia rozmowy. Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD RW), dysk zewnętrzny z interfejsem esata, sieć LAN. Reakcja na alarm: komunikat na ekranie, sygnał brzęczyka, aktywacja presetów PTZ, wysłanie wiadomości i FTP 21 / 151

22 CECHY i SPECYFIKACJE Pełna obsługa przez sieć: wbudowany webserver, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz rejestru zdarzeń, a także funkcje i FTP Specyfikacje Model DVS-04 HE-T DVS-08 HE-T DVS-16 HE-T System Procesor główny System operacyjny Możliwości systemu Interfejs użytkownika Urządzenia sterujące Rodzaj wprowadzanych danych Obrazowanie stanu systemu Mikroprocesor o wysokiej wydajności Oparty na systemie Linux Funkcja Pentaplex: równoczesny podgląd obrazu na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy Przyciski panelu przedniego, mysz USB, klawiatura systemowa DVS, pilot IR, klawiatura sieciowa Znaki numeryczne, litery (ASCII), inne znaki specjalne Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video Wejścia video Wyjścia video Standardy video Kompresja video H.264 Rozdzielczość Nagrywanie 4 kanały, złącze BNC, 1 Vp-p, 75Ω 8 kanałów, złącze BNC, 1 Vp-p, 75Ω 2 kanał Composite Video, BNC, 1Vp-p, 75Ω, 1 wyjście VGA, 1 wyjście HDMI PAL (625TVL, 50 kl./s) D1 [4CIF] 704 x 576 pikseli CIF: 100 kl./s D1: 100 kl./s CIF: 200 kl./s D1: 200 kl./s 16 kanałów, złącze BNC, 1 Vp-p, 75Ω CIF: 400 kl./s D1: 400 kl./s Podział ekranu 1/4 1/4/9 1/4/9/16 Obsługa sekwencji Jakość nagrywania Maski prywatności Ukrywanie kamer Dostosowanie kamer Informacje ekranowe Ustawianie wyjść video Tak Poziom 1 6 (poziom 6 najlepszy) Definiowalne 4 strefy dla każdej kamery Definiowalne, dla grup użytkowników Dostosowanie parametrów obrazu kolorowego dla różnych okresów czasu Nazwy kamer, czas (zegar), zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Możliwość ustawienia parametrów obrazu i strefy wyświetlania 22 / 151

23 CECHY i SPECYFIKACJE Audio Wejścia audio Wyjścia audio Intercom Kompresja audio 4 kanały, BNC, mv, 10 kω 8 kanałów, BNC, mV,10kΩ 1 kanał, BNC, mv, 5 kω Tak G.711A 16 kanałów, BNC, mv, 10 kω Detekcja ruchu i Alarmy Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Wejścia alarmowe Wyjścia alarmowe Strefy: 396 (22 x 18) strefy detekcji Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych 4 kanały (wybór typu 8 kanałów (wybór 16 kanałów (wybór typu NO / NC oraz rodzaju typu NO / NC oraz NO / NC oraz rodzaju alarmu) rodzaju alarmu) alarmu) 6 kanałów, 30VDC, 2A, NO / NC, typ-c Dysk twardy Typ HDD 8 porty SATA, obsługa 8 HDD SATA Średnie zapełnianie Audio: 28,8 MB/h Video: MB/h Zarządzanie HDD Hibernacja nieużywanego dysku, sygnalizacja usterek, funkcja RAID (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Tryb nagrywania Priorytet trybów Interwał nagrywania Nadpisywanie HDD Funkcja RAID Wyszukiwanie nagrań Odtwarzanie Zoom cyfrowy Tryb archiwizacji Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne > alarmowe > z detekcji > ciągłe Ustawiany od 1 do 120 minut (domyślnie: 60 min) Tak Tak Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie z dokładnością do 1 sek. Jednoczesne odtwarzanie wszystkich kanałów, odtwarzanie 4 wybranych lub jednego kanału, pauza, stop, przewijanie wstecz, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie poklatkowe, archiwizacja Podczas odtwarzania jest możliwe powiększanie wybranego fragmentu do rozmiarów pełnego ekranu Przez USB (pendrive, zewnętrzny HDD lub nagrywarka), przez dysk z interfejsem esata lub przez sieć 23 / 151

24 CECHY i SPECYFIKACJE Sieć Interfejs Funkcje Zdalne operacje Port RJ-45 (10/100Mb/s) TCP/IP, DHCP, DDNS, PPPoE, , FTP Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń Dodatkowe interfejsy USB esata RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji Do podłączenia zewnętrznego dysku HDD Do podłączenia klawiatury systemowej DVS i komunikacji z PC Sterowanie PTZ Parametry pracy Zasilanie DC +12V/3.3A Pobór mocy 13 W (bez HDD) Temperatura pracy 0 C +55 C Wilgotność pow. 10 % 90 % Ciśnienie atmosfer. 86 kpa 106 kpa Wymiary 2U 440 x 460 x 89 mm (szer. x głęb. x wys.) Masa 5,5 kg (bez HDD) Montaż Wolnostojąc 24 / 151

25 CECHY i SPECYFIKACJE 4 WYGLĄD OGÓLNY I STEROWANIE W niniejszej sekcji został opisany panel przedni i tylny rejestratora. Jeżeli pierwszy raz instalujesz rejestrator tego typu, koniecznie zapoznaj się z poniższymi opisami. 4.1 Rejestratory 1U - seria LE-A, LE-AS, LE-AN Panel przedni Seria LE-A Seria LE-AS LE-AN Rysunek 1: Wygląd panelu przedniego serii lea Rysunek 1: Wygląd panelu przedniego serii le-an le-as Działanie poszczególnych przycisków panela przedniego rejestratora zostało opisane w poniższej tabeli: Nr Nazwa przycisku 1 Zasilanie Oznaczeni e Funkcja Przycisk do uruchomienia lub wyłączenia rejestratora. Dioda informująca o stanie pracy rejestratora. 25 / 151

26 CECHY i SPECYFIKACJE Nr Nazwa przycisku Oznaczeni e Funkcja 2 Port USB Gniazdo do podłączenia pamięci lub myszy USB 3 4 Strzałka w Lewo 2 < Strzałka w Dół 4 Strzałka w Prawo 3 > Strzałka do Góry ENTER 1 ENTER Odtwarzanie / Pauza 5 Wstecz / Pauza 6 Szybkie odtwarzanie 7 Wolne odtwarzanie 8 Następny plik 9 Poprzedni plik 0 5 Diody HDD NET 6 Diody 1-16 Przesuwa kursor w lewo. W polu wartości: Zmniejsza wartość. W rozwijanej liście: Wybiera opcje w dół. Podczas bieżącego podglądu jednej kamery na pełnym ekranie: zmniejsza nr kamery wyświetlanej. Wprowadzanie danych: naciśnięcie razem z klawiszem SHIFT wprowadza cyfrę 2. Służy do wyboru poszczególnych pozycji menu lub podmenu (przewija w dół ). W czasie odtwarzania: Służy do wybierania poszczególnych opcji. Podczas bieżącego podglądu; pozwala na wybór obrazu podzielonego lub obrazu z jednej kamery na pełnym ekranie. Wprowadzanie danych: naciśnięcie razem z klawiszem SHIFT wprowadza cyfrę 4 Przesuwa kursor w prawo. W polu wartości: Zwiększa wartość. W rozwijanej liście: Wybiera opcje w górę. Podczas bieżącego podglądu jednej kamery na pełnym ekranie: zwiększa nr kamery wyświetlanej. Wprowadzanie danych: naciśnięcie razem z klawiszem SHIFT wprowadza cyfrę 3. Służy do wyboru poszczególnych pozycji menu lub podmenu (przewija w górę ). W czasie odtwarzania: Służy do wybierania poszczególnych opcji. Podczas bieżącego podglądu; pozwala na wybór obrazu podzielonego lub obrazu z jednej kamery na pełnym ekranie. Wprowadzanie danych: naciśnięcie razem z klawiszem SHIFT wprowadza cyfrę 1. Zatwierdzanie wprowadzonych zmian. Wejście do menu głównego. Odtwarzanie: Uruchamia i zatrzymuje odtwarzanie w przód. Wprowadzanie danych: cyfra 5. Odtwarzanie: Uruchamia i zatrzymuje odtwarzanie wstecz. Wprowadzanie danych: cyfra 6. Odtwarzanie: Przyspiesza odtwarzanie. Wprowadzanie danych: cyfra 7. Odtwarzanie: Spowalnia odtwarzanie. Wprowadzanie danych: cyfra 8. Odtwarzanie: Odtwarza następny plik video. Wprowadzanie danych: cyfra 9. Odtwarzanie: Odtwarza poprzedni plik video. Wprowadzanie danych: cyfra 0 Dioda sygnalizująca brak lub błąd dysku twardego. Dioda sygnalizująca brak lub błąd połączenia sieciowego. Diody sygnalizujące rejestrację obrazu na poszczególnych kanałach. 26 / 151

27 CECHY i SPECYFIKACJE Nr Nazwa przycisku Oznaczeni e 7 Odbiornik IR IR 8 Przycisk Shift SHIFT 9 Przycisk funkcyjny Fn Nagrywanie REC 11 Anulowanie ESC Funkcja Odbiornik podczerwieni pilota zdalnego sterowania. Podczas wprowadzania danych w oknie tekstowym, zmienia typ wprowadzanych znaków cyfry / litery. Podczas bieżącego podglądu, działa jak przycisk Fn. Podgląd jednego kanału: Wyświetlanie okna PTZ oraz ustawień kolorów. Podczas ustawiania detekcji ruchu współpracuje z przyciskami nawigacyjnymi. Kasowanie: Naciśnięcie powyżej 1.5 sekundy oczyszcza okno tekstowe. Podczas wprowadzania danych w oknie tekstowym, zmienia typ wprowadzanych liter. Dodatkowe specjalne funkcje podczas innych punktów menu. Uruchamia panel z konfiguracją zapisu dla poszczególnych kanałów. Wyjście do wyższego menu lub anulowanie wykonywanej operacji. Podczas odtwarzanie powoduje przejście do podglądu bieżącego Panel Tylny Widok ogólny Rysunek 2: Wygląd panela tylnego rejestratora 4 kanałowego Rysunek 3: Wygląd panela tylnego rejestratora 8 kanałowego 27 / 151

28 CECHY i SPECYFIKACJE Rysunek 5: Wygląd panela tylnego rejestratora 16 kanałowego Rysunek 4: Wygląd panela tylnego rejestratora 4 kanałowego serii LE-AS. Seria LE-AN jest pozbawiona złącza nr 10 Rozmieszczenie gniazd przyłączeniowych i urządzeń peryferyjnych na tylnym panelu rejestratora przedstawiono w poniższej tabeli: Nu me r Nazwa Opis 1 Video in Wejście kanałów wideo 2 Audio in Wejście kanałów audio 3 V out Wyjście wideo 4 A out Wyjście audio 5 LAN Gniazdo sieciowe (sieć lokalna / internet) 6 USB Port USB do podłączenia myszy komputerowej 8 RS 232 Port RS 232 do podłączenia pulpitu sterującego 9 VGA Wyjście wideo do podłączenia monitora VGA 10 Alarm in/out, port RS 485 Wejścia / wyjścia alarmowe. Port RS 485 do sterowania kamerami szybkoobrotowymi 11 DC 12V Gniazdo do podłączenia zasilacza zewnętrznego 12 Włącznik zasilania Włącznik zasilania 28 / 151

29 CECHY i SPECYFIKACJE Przykład podłączenia rejestratora Rysunek 6: Przykładowy schemat podłączenia urządzeń peryferyjnych do rejestratora Przykładowa konfiguracja podłączenia została przedstawiona na poniższym rysunku. 4.2 Rejestratory 2U - seria LE-L Panel przedni Wygląd panela przedniego pokazano na rysunku 7. Działanie poszczególnych przycisków panela przedniego rejestratora zostało opisane w tabeli pod rysunkiem. Rysunek 7: Wygląd panela przedniego Nr Nazwa Oznaczenie Funkcja 29 / 151

30 CECHY i SPECYFIKACJE Nr Nazwa Oznaczenie Funkcja 1 Zasilanie Służy do załączania / wyłączania rejestratora. Aby wyłączyć urządzenie naciśnij przycisk na ponad 3 sekundy. 2 Kontrolka nagrywania Rec Jeżeli rejestrator nagrywa, to kontrolka świeci się. 3 Gniazdo USB Służy do podłączenia urządzenia archiwizującego lub myszki USB. 4 Odbiornik toru IR zdalnego sterowania IR Jest przeznaczony do odbioru sygnałów sterujących z pilota w torze IR (podczerwieni). 5 Sygnalizacja zasilania rejestratora Power Jeżeli rejestrator jest podłączony do zasilania 230 VAC LED świeci się. Proszę podłączyć mysz do portu USB, aby umożliwić sterowanie rejestratorem Panel Tylny Widok ogólny Rysunek 8: Wygląd tylnego panela rejestratora Na tylnym panelu rejestratora rozmieszczono gniazda przyłączeniowe zasilania i urządzeń peryferyjnych systemu: 2. Włącznika zasilania 230VAC 50Hz 3. Gniazdo zasilania 230VAC 50Hz 4. Wentylator 5. Wejścia kanałów video (gniazda BNC) 6. Wyjście matrycowe oraz przelotowe kanały audio (opcjonalnie) 7. Wyjścia video (gniazda BNC) 8. Wyjście audio 9. Wejście interkomowe 10. Wyjście interkomowe 11. Wejścia/Wyjścia alarmowe/port RS Interfejs Ethernet 10M/100M (RJ45) 13. Port esata 14. Port USB Port RS / 151

31 CECHY i SPECYFIKACJE 16. Port wyjściowy HDMI 17. Port wyjściowy VGA na monitor Uwaga: Do bezpośredniego podłączenia sieciowego rejestratora z komputerem, wymagany jest specjalny przewód sieciowy (skrętka) krosowany. Aby użyć zwykłego przewodu sieciowego zastosuj Switch lub HUB Przykład podłączenia rejestratora Przykładowa konfiguracja podłączenia została przedstawiona na poniższym rysunku. 31 / 151

32 WYGLĄD OGÓLNY i STEROWANIE 4.3 Rejestratory 2U - seria HE-L, HE-T Panel przedni Wygląd panela przedniego pokazano na rysunku 10. Działanie poszczególnych przycisków panela przedniego rejestratora zostało opisane w tabeli pod rysunkiem: seria HE-L, HE-T Rysunek 10: Wygląd panela przedniego Nr Nazwa Oznaczenie Funkcja Sygnalizacja kanałów nagrywanych 1 16 Sygnalizacja zasilania rejestratora Kontrolka odbiornik toru IR zdalnego sterowania PWR Act Świecące diody LED sygnalizują kanały, z których obraz video aktualnie jest rejestrowany. Jeżeli rejestrator jest podłączony do zasilania 230 VAC LED świeci się (niezależnie od tego, czy rejestrator jest, czy nie jest uruchomiony). Jest przeznaczona do sygnalizowania odbioru sygnałów sterujących z pilota IR (podczerwieni). Sygnalizacja stanu rejestratora Status Sygnalizuje zmianę funkcji systemu. Shift Klawisze numeryczne 0 9 Wprowadzanie wartości powyżej 9 / Wolne odtwarzanie Szybkie odtwarzanie W trybie normalnego oglądania naciśnięcie tego przycisku na 3 sekundy, przełącza wyjście Video / VGA na jeden z trzech standardów: LTV / VGA / 60 Hz LCD Podczas wprowadzania danych tekstowych, zmienia typ wprowadzanych znaków w sekwencji: cyfry / litery duże / litery małe / znaki Uruchamia / zatrzymuje przełączanie sekwencyjne obrazów. Wprowadzanie haseł, wybór kanałów, wprowadzanie danych Jeżeli zachodzi konieczność wprowadzenia danych liczbowych powyżej 9 naciśnięcie tego przycisku i następnie, kolejno wciskanie cyfr, pozwala na uzyskanie wymaganej wartości. Naciśnięcie powoduje zwolnienie odtwarzania, kolejne wznawia odtwarzanie ze standardową prędkością. Naciśnięcie powoduje przyspieszenie odtwarzania, kolejne wznawia odtwarzanie ze standardową prędkością. 32 / 151

33 WYGLĄD OGÓLNY i STEROWANIE Nr Nazwa Oznaczenie Funkcja 5 Poprzedni plik Wstecz / Pauza Następny plik Odtwarzanie / Pauza W górę W dół W lewo W prawo W trybie odtwarzania powoduje przejście do odtwarzania wcześniejszego pliku. W menu ustawień służy do wybierania pozycji na liście. W trybie normalnego odtwarzania w przód uruchamia pauzę i przełącza na odtwarzanie wstecz. Podczas odtwarzania wstecz uruchamia pauzę. Kolejne naciśnięcie wznawia odtwarzanie wstecz. W trybie odtwarzania powoduje przejście do odtwarzania następnego pliku W menu ustawień służy do wybierania pozycji na liście. Podczas załączonej pauzy lub odtwarzania wstecz, naciśnięcie tego przycisku uruchamia odtwarzania normalne do przodu. W trakcie normalnego odtwarzania załącza pauzę. W trakcie podglądu na żywo, uruchamia wyszukiwanie nagrań. Podczas podglądu te przyciski umożliwiają wybór podziału. W menu ustawień zmieniają opcje i wartości. W trybie PTZ do sterowania ruchu kamery w górę, w dół. Podczas podglądu umożliwiają wybór grup kamer w podziałach. Podczas odtwarzania kontrolują pasek odtwarzania (pozwalają przesuwać wcześniej / później ). Anulowanie ESC Anuluje wykonywane operacje, umożliwia wyjście z menu. Zatwierdzenie Nagrywanie Przełączanie podziału ekranu ENTER MULT W trybie menu zatwierdzanie zmian. W trybie menu powoduje przejście do domyślnych funkcji przycisków. Podczas podglądu powoduje wejście do menu głównego. Służy do ręcznego uruchamiania / zatrzymywania nagrywania. Współpracuje z przyciskami kierunkowymi i numerycznymi. Służy do przełączania pomiędzy wyświetlaniem jednego kanału na całym ekranie i różnymi trybami podziału. Podczas podglądu jednego kanału na całym ekranie uruchamia funkcje pomocnicze: Sterowanie PTZ oraz ustawienia kolorów. W menu PTZ zmienia ekrany obsługiwanych funkcji. Przycisk funkcyjny Fn Podczas wprowadzania danych służy do kasowania ostatnio wprowadzonego znaku (Backspace). Podczas ustawiania detekcji ruchu, współdziała z przyciskami przy zaznaczania stref detekcji. Podczas przeglądania menu HDD INFO przełącza wyświetlane informacje. Pozwala na realizację innych, specjalnych funkcji. 6 Port USB Służy do podłączenia urządzenia archiwizującego lub myszki USB. Pokrętło zewnętrzne W trybie podglądu na żywo działa jak przyciski /. Podczas odtwarzania do przewijania do przodu lub wstecz 7 W trybie podglądu na żywo działa jak przyciski /. Pokrętło wewnętrzne Podczas odtwarzania służy do przeglądania nagrań poklatkowo (dostępne tylko w niektórych wersjach). Służy do załączania / wyłączania rejestratora. 8 Zasilanie POWER Aby wyłączyć urządzenie naciśnij przycisk na 3 sekundy. 33 / 151

34 WYGLĄD OGÓLNY i STEROWANIE Panel Tylny Widok ogólny Rysunek 11: Wygląd tylnego panela rejestratora Na tylnym panelu rejestratora rozmieszczono gniazda przyłączeniowe zasilania i urządzeń peryferyjnych systemu: 18. Włącznika zasilania 230VAC 50Hz 19. Gniazdo zasilania 230VAC 50Hz 20. Wentylator 21. Wyjścia przelotowe kanałów video (gniazda BNC) 22. Wejścia audio 23. Wejścia kanałów video (gniazda BNC) 24. Wyjścia przelotowe kanałów audio 25. Wyjścia audio 26. Wejście interkomowe 27. Wyjście interkomowe 28. Interfejs Ethernet 10M/100M (RJ45) 29. Port esata 30. Port RS Port USB Port wyjściowy HDMI 33. Port wyjściowy VGA na monitor 34. Wejścia/Wyjścia alarmowe/port RS Wyjście wideo BNC 36. Wyjście przelotowe wideo BNC Uwaga: Do bezpośredniego podłączenia sieciowego rejestratora z komputerem, wymagany jest specjalny przewód sieciowy (skrętka) krosowany. Aby użyć zwykłego przewodu sieciowego zastosuj Switch lub HUB. 34 / 151

35 WYGLĄD OGÓLNY i STEROWANIE Przykład podłączenia rejestratora Rysunek 12: Przykładowy schemat podłączenia urządzeń peryferyjnych do rejestratora Przykładowa konfiguracja podłączenia została przedstawiona na poniższym rysunku. 4.4 Pilot zdalnego sterowania Pilot zdalnego sterowania rejestratorem po torze podczerwieni IR opis przycisków poniżej. Rysunek 13: Pilot IR zdalnego sterowania rejestratorem 35 / 151

36 WYGLĄD OGÓLNY i STEROWANIE Numer Oznaczenie Funkcja 1 Add Zmiana adresu pilota 2 Mult Zmiana trybu podziału Przyciski numeryczne od 0 do 9 4 Record Nagrywanie 5 Fn Przycisk funkcyjny 6 Enter/Menu Zatwierdzanie zmian / Wejście do menu 7 Esc Anulowanie operacji / Wyjście z podmenu lub menu 8 Przyciski nawigacyjne 9 Przewijanie do przodu 10 Poprzedni plik 11 Przewijanie do tyłu 12 Następny plik 13 Wolne odtwarzanie 14 Stop 15 Szybki odtwarzanie 16 Odtwarzanie / Pauza 4.5 Sterowanie myszą komputerową Oprócz sterowania za pomocą przedniego panela lub pilota, możliwe jest również podłączenie komputerowej myszy do jednego z portów USB. Poniżej jest zamieszczona lista funkcji myszy: Działanie Kliknięcie lewym przyciskiem myszy Podwójne kliknięcie lewego przycisku myszy Funkcja Jeżeli nie jesteś zalogowany uruchamia okienko dialogowe logowania. Jeżeli jesteś zalogowany uruchamia główny ekran menu. Umożliwia wybór poszczególnych punktów menu. Implementacja operacji sterowania. Aktywacja poszczególnych opcji oraz konfiguracja detekcji ruchu. Wybór opcji z rozwijanej listy Podczas wprowadzania danych służy do wyboru ich rodzaju: Klikając na ikonę zmian, można przełączać litery małe, litery duże, cyfry oraz znaki specjalne. Wykorzystywany do specjalnych operacji, na przykład dwukrotne kliknięcie pliku uruchamia jego odtwarzanie. Podczas wyświetlania podziału, uruchamia wybraną kamerę na pełnym podglądzie. Kolejne podwójne kliknięcie powoduje powrót do wyświetlania podziału. 36 / 151
