Kratka nawiewno-wywiewna KOWP-1

Transkrypt

1 Opis i zastosowanie Kratka KOWP-1 stworzona została przede wszystkim z myślą o obiektach o wysokim standardzie, gdzie istotna jest estetyka pomieszczeń, takich jak hotele czy sale konferencyjne. Kratka spełnia funkcje nawiewno-wywiewne. Przeznaczona jest do montażu w ścianie, w przygotowanych wcześniej otworach ch. Rama kratki może posiadać wytłoczenia na wkręty, służące do przymocowania kratki bezpośrednio do ściany. Solidna konstrukcja oraz materiał powoduje, że KOWP-1 jest odporna na uszkodzenia mechaniczne, dzięki czemu spełnia również wymagania m.in. hal sportowych oraz basenów. Kratki posiadają Atest igieniczny K/B/0983/01/2011 Materiał i wykonanie Kratka w całości wykonana jest ze stali nierdzewnej (gat lub ). Na zamówienie możliwe jest lakierowanie na dowolny kolor z palety RAL. Rama kratki produkowana jest w dwóch wariantach - z wywinięciem na ścianę lub w kątowniku (z dodatkową ramką do niewidocznego montażu). Wymiary Kratki produkowane są na zamówienie. Wymiar kratki wg życzenia klienta. L Poprzeczne wzmocnienie lamel wysokość otworu montażowego L - szerokość otworu montażowego str.1 P.P..U Góra św. Małgorzaty 31a tel./fax 0-24/ biuro@sawpol.pl

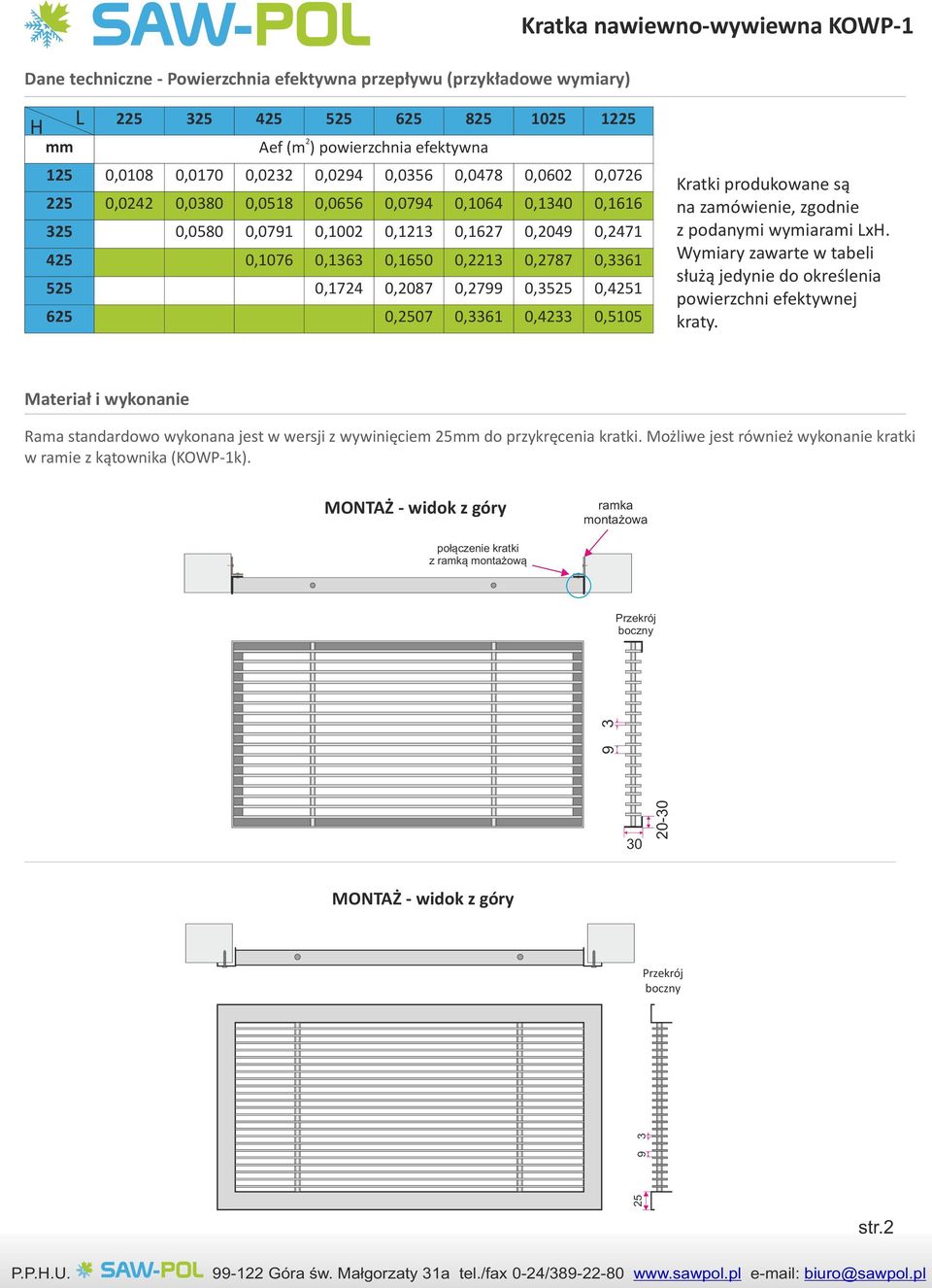

2 Dane techniczne - Powierzchnia efektywna przepływu (przykładowe wymiary) Kratka nawiewno-wywiewna KOWP-1 mm L Aef (m ) powierzchnia efektywna 125 0,0108 0,0170 0,0232 0,0294 0,0356 0,0478 0,0602 0, ,0242 0,0380 0,0518 0,0656 0,0794 0,1064 0,1340 0, ,0580 0,0791 0,1002 0,1213 0,1627 0,2049 0, ,1076 0,1363 0,1650 0,2213 0,2787 0, ,1724 0,2087 0,2799 0,3525 0, ,2507 0,3361 0,4233 0,5105 Kratki produkowane są na zamówienie, zgodnie z podanymi wymiarami Lx. Wymiary zawarte w tabeli służą jedynie do określenia powierzchni efektywnej kraty. Materiał i wykonanie Rama standardowo wykonana jest w wersji z wywinięciem 25mm do przykręcenia kratki. Możliwe jest również wykonanie kratki w ramie z kątownika (KOWP-1k). MONTAŻ - widok z góry ramka montażowa połączenie kratki z ramką montażową MONTAŻ - widok z góry str.2 P.P..U Góra św. Małgorzaty 31a tel./fax 0-24/ biuro@sawpol.pl

3 Akcesoria - skrzynka rozprężna Skrzynka rozprężna wykonana jest z blachy ocynkowanej. Na życzenie może być wyposażona w przepustnicę regulacyjną na króćcu przyłącznym. Skrzynka może być wyłożona od wewnątrz lub na zewnątrz, izolacją kauczukową lub wełną mineralną. W standardzie wysokość skrzynki dostosowana jest do wielkości króćca lub rozmiaru kratki (możliwość określenia wysokości skrzynki). SR-Gw - Skrzynka rozprężna z króćcem górnym SR-Bw - Skrzynka rozprężna z króćcem m SR-Tw - Skrzynka rozprężna z króćcem tylnym Akcesoria - ramka RM do niewidocznego montażu Ramki RM stosuje się w otworach wentylacyjnych do montażu niewidocznego elementów wentylacyjnych. Ramka montażowa do kratek standardowo wykonana jest z blachy ocynkowanej (na życzenie może być wykonana również ze stali nierdzewnej). Istnieje możliwość wykonania ramki montażowej z filtrem. sprężyna zaciskowa do montażu kratki (W2) C mm D do skręcenia z kratką (W3) C mm D Mocowanie ramki do ściany otworu montażowego 40 Akcesoria - przepustnice min. 40mm (w zależności od rodzaju kraty) min. 40mm (w zależności od rodzaju kraty) C = L-5 D = -5 Lx - wymiar otworu montażowego Kratka KOWP-1 może być wyposażona również w przepustnicę regulacyjną, umiejscowioną bezpośrednio za lamelami kraty. W tym typie kraty regulacja przepustnicy możliwa jest od strony czoła kraty, bez potrzeby jej demontażu (między lamelami). Poniżej znajdują się rodzaje przepustnic stosowanych do kratek wentylacyjnych. L-10 L GS - przepustnica szczelinowa (powyżej wielkości 525x425 przepustnica musi być dzielona) GP - przepustnica przeciwbieżna (powyżej wielkości 525x425 przepustnica musi być dzielona) str.3 P.P..U Góra św. Małgorzaty 31a tel./fax 0-24/ biuro@sawpol.pl

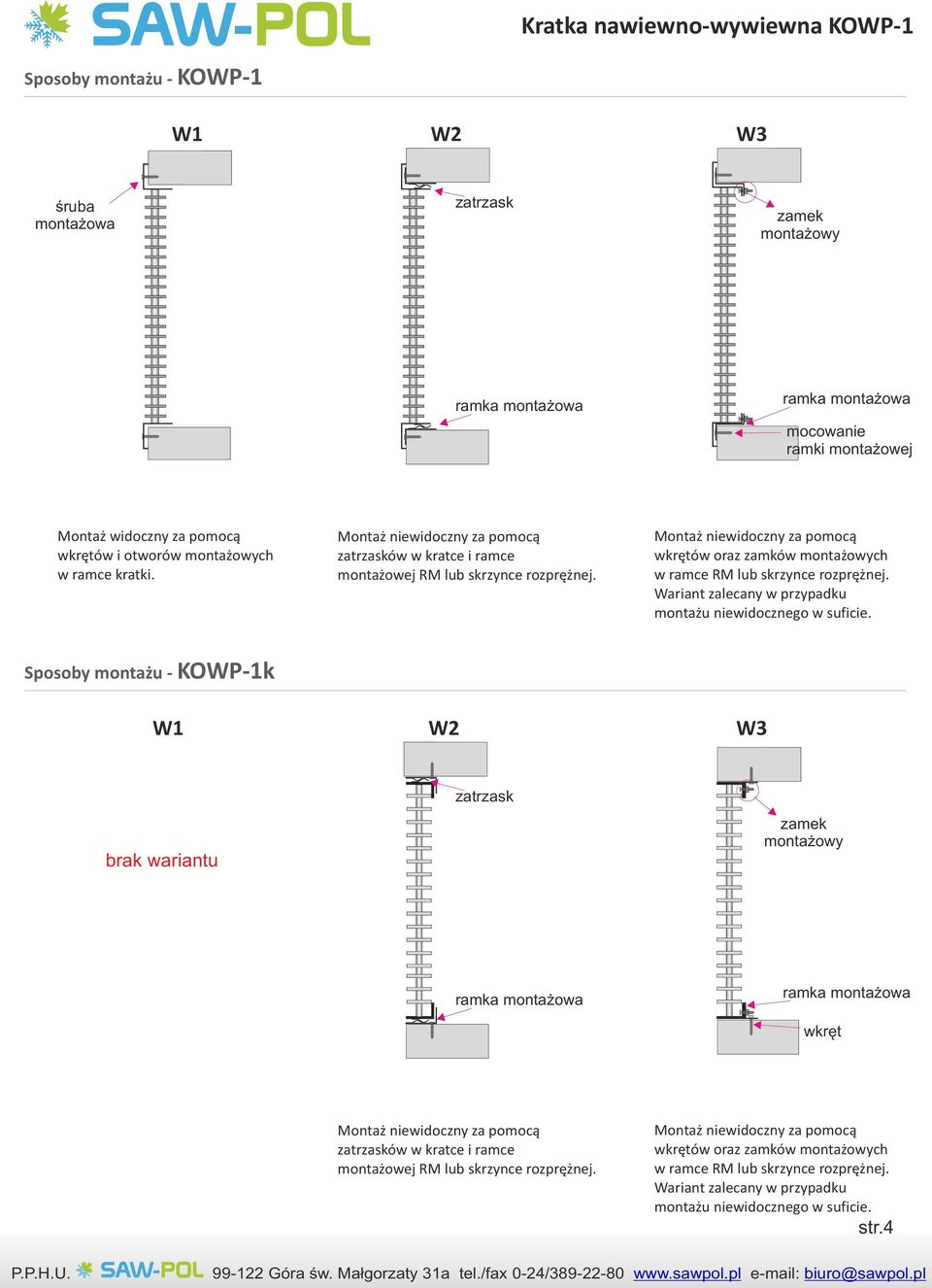

4 Sposoby montażu - KOWP-1 W1 W2 W3 śruba montażowa zatrzask mocowanie ramki montażowej Montaż widoczny za pomocą wkrętów i otworów ch w ramce kratki. zatrzasków w kratce i ramce montażowej RM lub skrzynce rozprężnej. wkrętów oraz zamków ch w ramce RM lub skrzynce rozprężnej. Wariant zalecany w przypadku montażu niewidocznego w suficie. Sposoby montażu - KOWP-1k W1 W2 W3 brak wariantu zatrzask wkręt zatrzasków w kratce i ramce montażowej RM lub skrzynce rozprężnej. wkrętów oraz zamków ch w ramce RM lub skrzynce rozprężnej. Wariant zalecany w przypadku montażu niewidocznego w suficie. str.4 P.P..U Góra św. Małgorzaty 31a tel./fax 0-24/ biuro@sawpol.pl

5 Sposób złożenia zamówienia Zamówienia prosimy składać wg poniższego wzoru: KOWP-1/ 'R' / 'G' / 'Lx' / 'RAL' / 'W' + 'SR' / 'I' / 'P' / 'K' / '' 'R' 'G' 'Lx' 'RAL' 'W' 'SR' 'I' 'P' 'K' '' rodzaj ramki brak - ramka standardowa z wywinięciem k - ramka z kątownika (L) - rodzaj przepustnicy: brak - krata bez przepustnicy * GP - przepustnica przeciwbieżna GS - przepustnica szczelinowa - wymiar otworu montażowego (szerokość x wysokość) w mm - kolor kratki wg palety RAL (standard RAL9016*) - wariant montażu: W1 - montaż widoczny na wkręty poprzez otwory w ramce czołowej kratki* W2 - montaż niewidoczny za pomocą sprężyn zatrzaskowych oraz dodatkowej ramki montażowej W3 - montaż niewidoczny za pomocą wkrętów oraz dodatkowej ramki montażowej - skrzynka rozprężna: SR-Gw - skrzynka z króćcem górnym SR-Bw - skrzynka z króćcem m SR-Tw - skrzynka z króćcem tylnym - izolacja: brak - skrzynka bez izolacji* Iz - izolacja na zewnątrz Iw - izolacja od wewnątrz - przepustnica regulacyjna na króćcu przyłączeniowym: brak - brak przepustnicy* P - przepustnica na króćcu regulowana z zewnątrz PP - przepustnica na króćcu regulowana od wewnątrz - średnica króćca przyłączeniowego w mm - wysokość skrzynki w mm* * - w przypadku nie podania informacji zostaną zastosowane standardowe parametry P.P..U Góra św. Małgorzaty 31a tel./fax 0-24/ str.5 biuro@sawpol.pl
