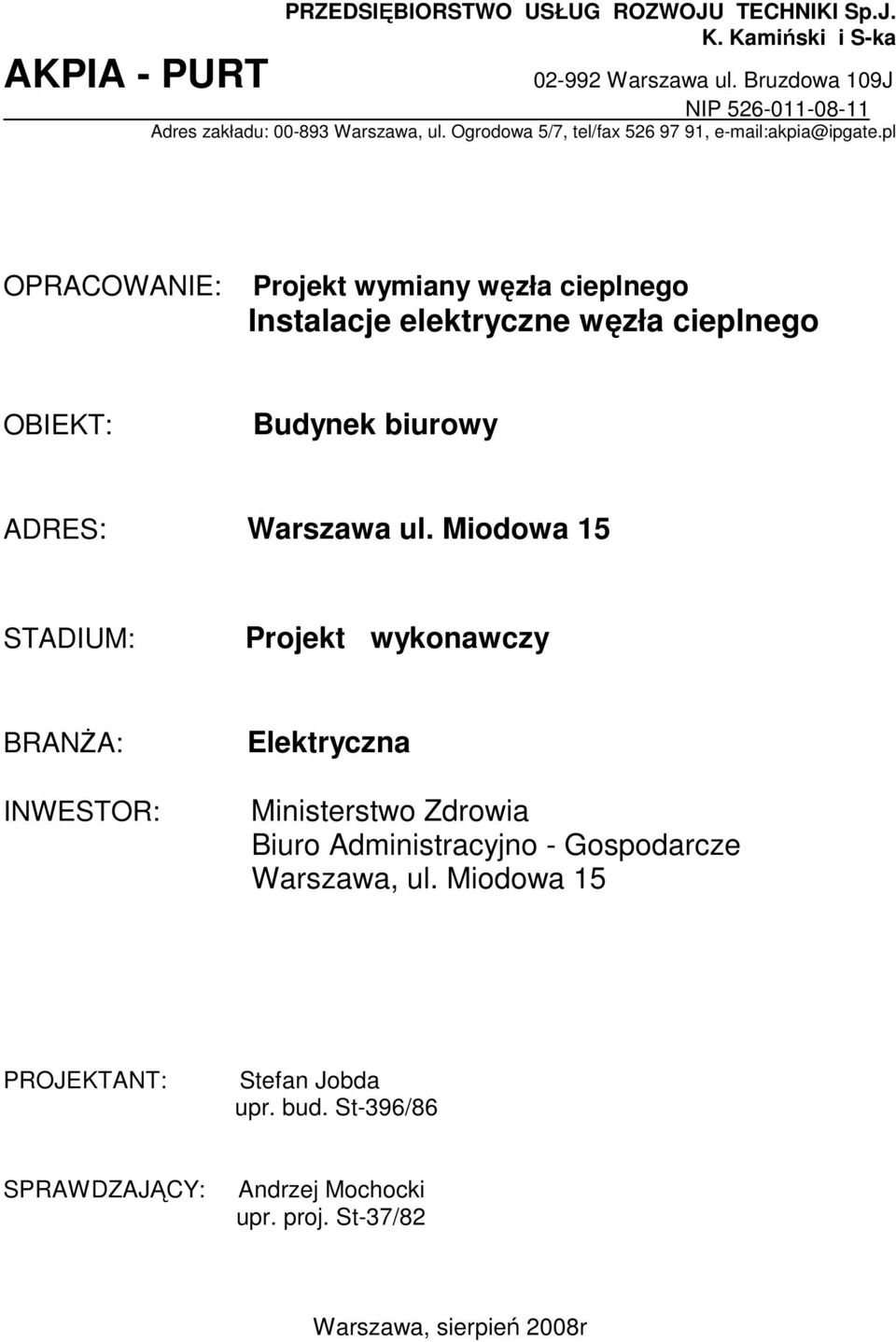

1 AKPIA - PURT PRZEDSIĘBIORSTWO USŁUG ROZWOJU TECHNIKI Sp.J. K. Kamiński i S-ka Warszawa ul. Bruzdowa 109J NIP Adres zakładu: Warszawa, ul. Ogrodowa 5/7, tel/fax , akpia@ipgate.pl OPRACOWANIE: Projekt wymiany węzła cieplnego Instalacje elektryczne węzła cieplnego OBIEKT: Budynek biurowy ADRES: Warszawa ul. Miodowa 15 STADIUM: Projekt wykonawczy BRANśA: INWESTOR: Elektryczna Ministerstwo Zdrowia Biuro Administracyjno - Gospodarcze Warszawa, ul. Miodowa 15 PROJEKTANT: Stefan Jobda upr. bud. St-396/86 SPRAWDZAJĄCY: Andrzej Mochocki upr. proj. St-37/82 Warszawa, sierpień 2008r

2 Warszawa Oświadczenie Dotyczy dokumentacji: Projekt wymiany węzła cieplnego. Instalacje elektryczne węzła cieplnego. Budynek biurowy. Warszawa ul. Miodowa 15. Projekt wykonawczy. Oświadczamy, Ŝe w/w dokumentacja została sporządzona zgodnie z obowiązującymi przepisami oraz z zasadami wiedzy technicznej - stosownie do Ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy - Prawo budowlane, art. 1 p.8, zmieniający art.20 poprzez dodanie ustępu 4. (Dz. U. Nr93 z dnia 30 kwietnia 2004). Jednocześnie stwierdzamy, Ŝe sporządzona dokumentacja projektowa została sprawdzona i uznana za prawidłową, i moŝe być skierowana do Inwestora. PROJEKTANT: Stefan Jobda upr. St-396/86 SPRAWDZAJĄCY: Andrzej Mochocki upr. St-37/82 2

3 2. Spis treści 1. Strona tytułowa. 1a. Oświadczenie. 1b. Uprawnienia projektowe 2. Spis treści. 3. Zestawienie rysunków. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie podstawowych materiałów. 3. Zestawienie rysunków: Nr 1 - Plan instalacji elektrycznych w węźle. Nr 2 - Schemat główny zasilania odbiorów węzła. Nr 3 - Rozdzielnica RWC węzła. Widok, specyfikacja aparatów. Nr 4 - Schemat sterowania pompami c.o. Blokady, zezwolenie na załączenie przez PMU. Nr 5- Schemat połączenia pomp c.o. z RWC i regulatorem Delta Control PMU Nr 6 - Schemat sterowania pompą c.w. Nr 7 - Schemat połączeń urządzeń automatycznej regulacji temperatury c.o. i c.w. Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 7

4 4. Opis techniczny do projektu instalacji elektrycznych siły, oświetlenia, automatyki dla wymienianego węzła cieplnego c.o. i c.w. w budynku biurowym w Warszawie ul. Miodowa Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (Ministerstwo Zdrowia, Biuro Administracyjno-Gospodarcze, Warszawa, ul. Miodowa 15), b) projektu wymiany instalacji sanitarnych węzła cieplnego opracowanego przez PURiT AKPiA w sierpniu 2008r, uzgodnionego w SPEC nr uzgodnień ID/ 1479 /2008, c) projektu automatyki opr. j.w., uzgodnionego w SPEC, nr uzgodnień ID/ 1479 /2008, d) wytycznych SPEC, e) obowiązujących norm i przepisów (PBUE, PN) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne w węźle: - zasilanie i pomiar energii elektrycznej zuŝywanej w węźle, - instalację siłową odbiorów węzła (pompy c.o. i c.w.), - zabezpieczenie i sterowanie pomp c.o. i c.w., - sygnalizację pracy pomp c.o. i c.w., - instalację oświetlenia 230V, - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w. SAMSON, - instalację ochrony od poraŝeń prądem elektrycznym WyposaŜenie węzła. Modernizowany węzeł cieplny zlokalizowany będzie w wydzielonym pomieszczeniu, na poziomie piwnic. Po stronie odbiorów elektrycznych węzeł wyposaŝony będzie w: a) trzy pompy obiegowe c.o. GRUNDFOS typu MAGNA F, P = 0,035-0,9kW, n = zmienne, In = 0,28-3,9A, Un = 230V, b) jedną pompę cyrkulacyjną c.w. typu UPE 25-60B, Pn = 0,04-0,1kW, n = zmienne, In = 0,28-0,44A, Un = 230V, c) automatykę ciepłowniczą c.o. i c.w. f - my SAMSON, d) instalację oświetleniową, 1-faz. gniazdo 230V Wytyczne instalacji elektrycznych w węźle. Przewiduje się: - demontaŝ istniejącej linii zasilającej rozdzielnicę węzła, - demontaŝ istniejącej rozdzielnicy węzła 3x220/380V, - demontaŝ istniejącej instalacji oświetleniowej w pomieszczeniu węzła, - demontaŝ istniejących pomp c.o. i c.w., - montaŝ wlz z RG do projektowanej rozdzielnicy RWC (przewód YDY5x4mm 2 ), - montaŝ rozdzielnicy szafkowej 3x230/400V RWC wg rys. nr 3, - montaŝ instalacji oświetleniowej opisanej w p - cie 4.7., - montaŝ instalacji zasilającej silniki pomp c.o., c.w., - sterowanie pomp c.o. przez regulator Delta Control PMU 2000, - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w. SAMSON, - instalację połączeń wyrównawczych. Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 8

5 4.5. Zasilanie, rozdzielnica RWC, pomiar energii elektrycznej. Energia elektryczna do węzła cieplnego doprowadzona będzie z istniejącej rozdzielnicy głównej budynku 3x220/380V RG, z wydzielonego, istniejącego pola. Linię zasilającą naleŝy wykonać przewodem kabelkowym YDY5x4mm 2 /RVS28. Linię układać w istniejącej trasie. Zabezpieczenie linii zasilającej bezpiecznikami topikowymi 25A w RG. Lokalizację rozdzielnicy w węźle pokazano na rys. nr 1. Rozdzielnicę RWC węzła naleŝy wykonać zgodnie z rys. nr 3. W rozdzielnicy naleŝy umieścić odbitkę ksero schematu głównego wg rys. nr 2 lub jeden egz. niniejszej dokumentacji. Pomiar energii elektrycznej zuŝywanej w węźle cieplnym będzie wspólny z innymi odbiorami budynku. Uwaga: Decyzję o ew. wymianie linii zasilającej podjąć podczas prac montaŝowych węzła! 4.6. Instalacja siły, sterowanie, zabezpieczenie pomp, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników naleŝy wykonać przewodami kabelkowymi YDY3x1,5mm 2. Ponadto do pomp c.o. typu MAGNA naleŝy doprowadzić sterownicze, dwuŝyłowe kable ekranowane. Odcinki instalacji siłowej prowadzone do wysokości 1,5m od podłogi naleŝy chronić rurką winidurową RVS. Odcinki instalacji wprowadzane do tabliczek zaciskowych silników chronić rurką Peschla. Włączanie i wyłączanie silników pomp c.o. odbywać się będzie za pomocą czteropołoŝeniowego łącznika S1, (umieszczonego w obwodzie zasilania cewki przekaźnika pomocniczego pomp) z wykorzystaniem regulatora Delta Control PMU Zastosowany łącznik umoŝliwia sterowanie pompami c.o.: a) ręczne (awaryjne), b) automatyczne przez styk regulatora pogodowego, c) krótkotrwałe załączanie pomp w okresie przerwy grzewczej. Sterowanie automatyczne (połoŝenie łącznika S1 w pozycji AUTO ), odbywać się będzie poprzez styk regulatora pogodowego TROVIS W kaŝdej pozycji łącznika S1 ( RĘCZNE AUTO ), pracą pomp c.o. steruje regulator PMU Regulator PMU 2000 wybiera do pracy określone dwie pompy, zapewnia naprzemienność pracy pomp, a takŝe w przypadku awarii jednej z pomp, trwale załącza pozostałe dwie pompy do pracy. Lampki regulatora PMU 2000 sygnalizują pracę poszczególnych pomp oraz awarię pomp. PołoŜenie łącznika S1 w poz "LATO", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego TROVIS Schemat sterowania pomp c.o., a takŝe układ połączeń pomp c.o. z rozdzielnicą RWC i regulatorem PMU 2000, został pokazany na rys. nr 4 i 5. UWAGA: Zgodnie z wytycznymi producenta pomp (GRUNDFOS), zastosowano sterowanie pomp bezpotencjałowymi stykami przekaźnika pomocniczego K1. Przekaźnik pomocniczy nie przerywa torów głównych faz L1, L2, L3 zasilających silniki pomp, lecz wskazuje na gotowość załączenia pomp c.o. przez PMU Pompy pozostają cały czas pod napięciem dopóty, dopóki załączone są wyłączniki silnikowe F1, F2 i F3. RównieŜ połoŝenie łącznika S1 w poz. 0 0 ( pompa wyłączona ), nie powoduje wyłączenia napięcia z zacisków stojanów pomp. Załączenie i wyłączenie napięcia na zaciskach silników pomp wyłącznikami F1, F2 i F3 - szczegóły patrz rys. nr 4, 5. Sterowanie pompą c.w. odbywać się będzie za pomocą trójpołoŝeniowego łącznika S4. Schemat sterowania pompą c.w. - patrz rys nr 6. W połoŝeniu łącznika S4 w poz. AUTO, pracą pompy steruje regulator , umoŝliwiający zaprogramowanie pracy pompy cyrkulacyjnej c.w. (np. wyłączanie pompy na noc, święta itd.). KaŜdy z silników pomp c.o., c.w., zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F4. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp zastosowano ponadto zabezpieczenie przeciąŝeniowe wykonane Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 9

6 nastawialnym członem przeciąŝeniowym wyłącznika silnikowego F1 F4. Pompy zabezpieczone będą przed suchobiegiem za pomocą manometrów kontaktowych. Praca pomp sygnalizowana będzie zieloną lampką Instalacja oświetlenia i gniazda 230V. Istniejącą instalację oświetleniową pomieszczenia węzła, naleŝy zdemontować. Projektowaną instalację wykonać przewodem kabelkowym YDY3x1,5mm 2, n/t, z osprzętem szczelnym. Zastosowano oprawy jarzeniowe IP65 typu OPK-240 ze świetlówkami 2x40(36)W. Lokalizację punktów świetlnych przedstawiono na rys. nr 1. Gniazdo wtykowe 230V zainstalowane będzie na rozdzielnicy. Łącznik oświetlenia mocować na wys. 1,4m od podłogi. Instalację oświetleniową zasilić sprzed wyłącznika głównego rozdzielnicy RWC, zgodnie ze schematem rys. nr 2. Uwaga: Oprawy mocować na zwieszakach długości ok. 30 cm! 4.8. Instalacja automatyki c.o., c.w. Projekt automatycznej regulacji temperatury c.o. (nadąŝnej) i c.w. (stałowartościowej) opracowano w oparciu o urządzenia firmy SAMSON. Układ automatycznej regulacji temperatury c.o. i c.w. zawierał będzie następujące urządzenia firmy SAMSON: - elektroniczny regulator typu TROVIS , - elektryczny siłownik liniowy c.o. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.w. typu z zaworem typu 3222, - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.o. Pt1000 typu , - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.w. Pt1000 typu , - czujnik termometru rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.o. STW typu , - ogranicznik temperatury instalacji c.w. STB typu PrzybliŜone miejsca zainstalowania elementów automatyki, zostały przedstawione na rys. nr 1. Niniejszy projekt obejmuje połączenia elektryczne między w/w urządzeniami, które naleŝy wykonać przewodami kabelkowymi YLY5x1,0mm 2, YLY3x1,0mm 2 i YLY2x1,0mm 2. Zasilanie regulatora przewodem kabelkowym YLY5x1,0mm 2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 7 Kable połączeń elementów automatyki układać w korytku kablowym i rurkach RVS, n/t Ochrona od poraŝeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa IP-55 rozdzielnicy RWC, - izolacja przewodów. Jako system dodatkowej ochrony od poraŝeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez: - bezpieczniki topikowe, - wyłączniki nadmiarowoprądowe, - wyłączniki róŝnicowoprądowe. Układ sieci w węźle TN-S Instalacja połączeń wyrównawczych Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy, zacisk PE szafki regulatora, manometry kontaktowe, - zacisk PE gniazda, STB, STW, oprawy oświetleniowe, - silniki pomp. Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 10

7 Instalację połączeń wyrównawczych w węźle wykonać płaskownikiem FeZn20x2mm, układanym na wysokości do 1,2m. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.o., c.w., z.w., masy metalowe urządzeń technologicznych. Szynę wyrównawczą FeZn20x2 połączyć z instalacją uziemiającą budynku i rurą zimnej wody. Wodomiar zbocznikować. Śrubowy zacisk ochronny rozdzielnicy RWC połączyć z 5-tą Ŝyłą przewodu zasilającego (Ŝyłą PE) i taśmą połączeń wyrównawczych FeZn20x2mm. śyłę ochronną PE przewodu zasilającego połączyć w rozdzielnicy głównej z zaciskiem ochronnym PE. Do ochrony silników wykorzystać Ŝyłę PE przewodów zasilających silniki. Po wykonaniu całości projektowanej instalacji naleŝy protokolarnie sprawdzić skuteczność przyjętej ochrony oraz przeprowadzić badania natęŝenia oświetlenia zgodnie z PN-EN Obliczenia techniczne Bilans mocy, dobór linii zasilającej i zabezpieczeń wlz 1. trzy pompy c.o. 3x0,9 kw = 2,7 kw 2. pompa c.w. 0,1 kw 3. gniazdo 1-faz 1,5 kw 4. oświetlenie 0,3 kw 5. automatyka 0,1 kw Łącznie Pi = 4,6 kw Moc szczytowa Ps = 3,7kW cosφ = 0,9 I n = P s : ( 1,73 x U x cosφ) = 3700 : (1,73 x 380 x 0,9) = 6,2A Dla zasilania rozdzielnicy RWC węzła przyjęto przewód kabelkowy YDY5x4mm 2 o obciąŝalności Ŝył 31A. Ze względu na moŝliwość rozruchu po powrocie napięcia 2 silników oraz selektywność zabezpieczeń, przyjmuje się w RG zabezpieczenie 25A. Spadek napięcia wlz < 2% Instalacja oświetlenia węzła. Obliczenia natęŝenia oświetlenia dokonano metodą Wskaźnikowego wyznaczania strumienia świetlnego wg. PPP Bistyp 1976r. a = 5,3m, b = 4,7m, Hpom = 3,2m, Hopr = 2,9m, pow. oświetlana - Soświetl. 26m 2 Dla osiągnięcia natęŝenia oświetlenia 100 Lx, z tabeli 17 strumień jednostkowy przez aproksymację φ j = 520Lm/m 2 Wymagany strumień całkowity φ całk. = 520 x 26 = Lm Przewidziano zastosowanie opraw jarzeniowych ze świetlówkami 2x36W Strumień oprawy φ opr. = 2 x 2850 = 5700Lm Ilość opraw n= φ całk. : φ opr. = : 5700 = 2,4 Przyjęto 3 oprawy jarzeniowe 2 x 36W NatęŜenie średnie E śr = (5700 x 3 x 100) : > 130 Lx Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 11

8 6. Zestawienie podstawowych materiałów 1. Rozdzielnica kompletna węzła RWC wg. rys kpl 1 2. Oprawa jarzeniowa IP 65 typu OPK-240, 2 x 40(36)W...szt 3 3. Wyłącznik klawiszowy bryzgoszczelny 6A typu szt 1 4. Płaskownik FeZn 20x mb Przewód kabelkowy YDY 5x4,0 mm 2....mb " " YDY 3x1,5 mm 2...mb " " YLY 5x1,0 mm 2...mb " " YLY 3x1,0 mm 2...mb 8 9. " " YLY 2x1,0 mm 2...mb Przewód ekranowany LIYCY2x1,0mm 2...mb Rura winidurowa RVS28...mb Rura winidurowa RVS18...mb Rurka karbowana Peschla...mb Skrzynka z tw. sztucznych typu Z2W, IP55, o wymiarach 165x250mm dla regulatora szt Puszka n/t, 4-ro wylotowa...szt Korytko kablowe z pokrywą K50, a=50mm...mb 15 Budynek biurowy. Warszawa ul. Miodowa 15 - węzeł cieplny - instalacje elektryczne 12
