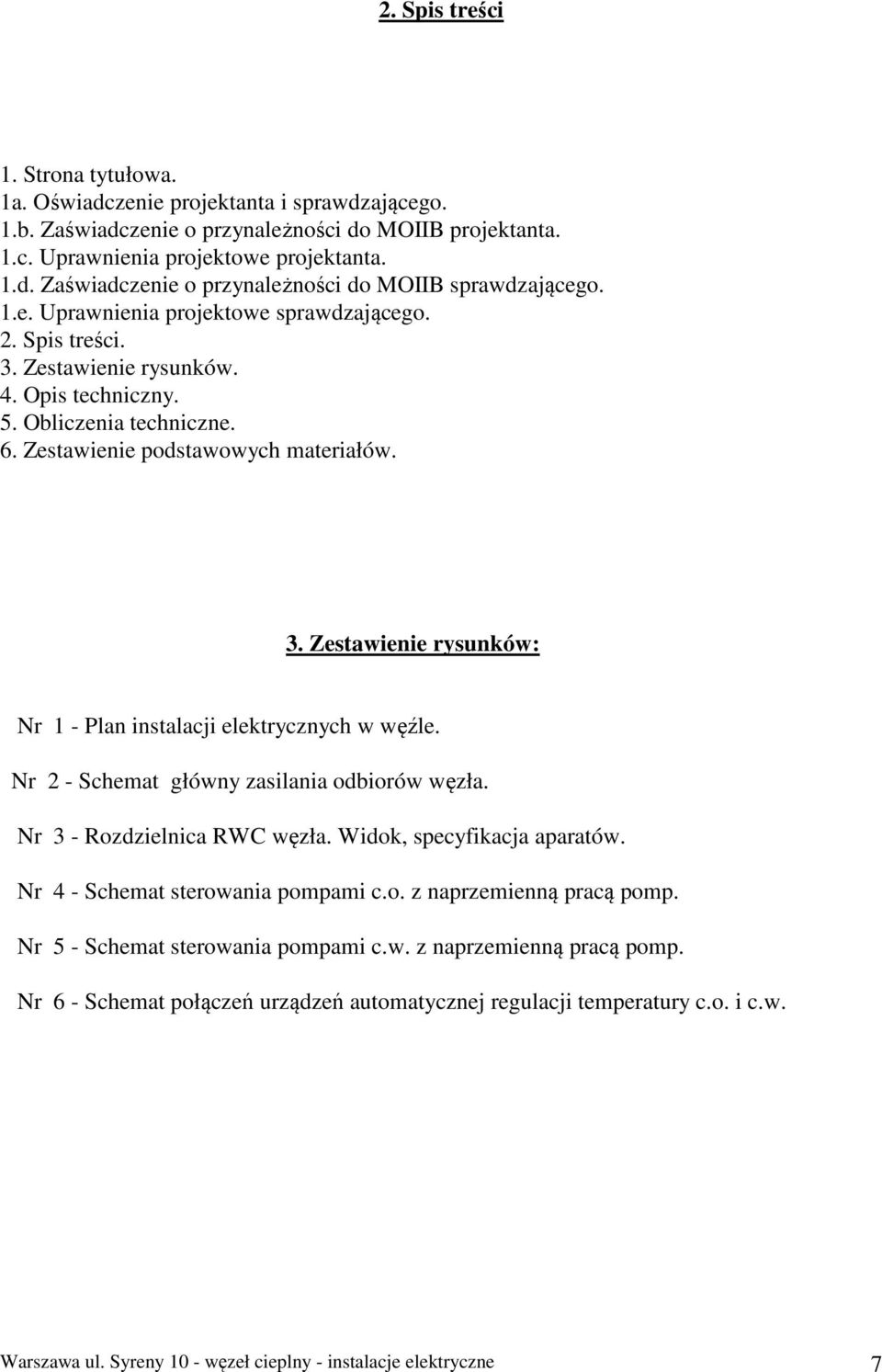

1 2. Spis treści 1. Strona tytułowa. 1a. Oświadczenie projektanta i sprawdzającego. 1.b. Zaświadczenie o przynależności do MOIIB projektanta. 1.c. Uprawnienia projektowe projektanta. 1.d. Zaświadczenie o przynależności do MOIIB sprawdzającego. 1.e. Uprawnienia projektowe sprawdzającego. 2. Spis treści. 3. Zestawienie rysunków. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie podstawowych materiałów. 3. Zestawienie rysunków: Nr 1 - Plan instalacji elektrycznych w węźle. Nr 2 - Schemat główny zasilania odbiorów węzła. Nr 3 - Rozdzielnica RWC węzła. Widok, specyfikacja aparatów. Nr 4 - Schemat sterowania pompami c.o. z naprzemienną pracą pomp. Nr 5 - Schemat sterowania pompami c.w. z naprzemienną pracą pomp. Nr 6 - Schemat połączeń urządzeń automatycznej regulacji temperatury c.o. i c.w. Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 7

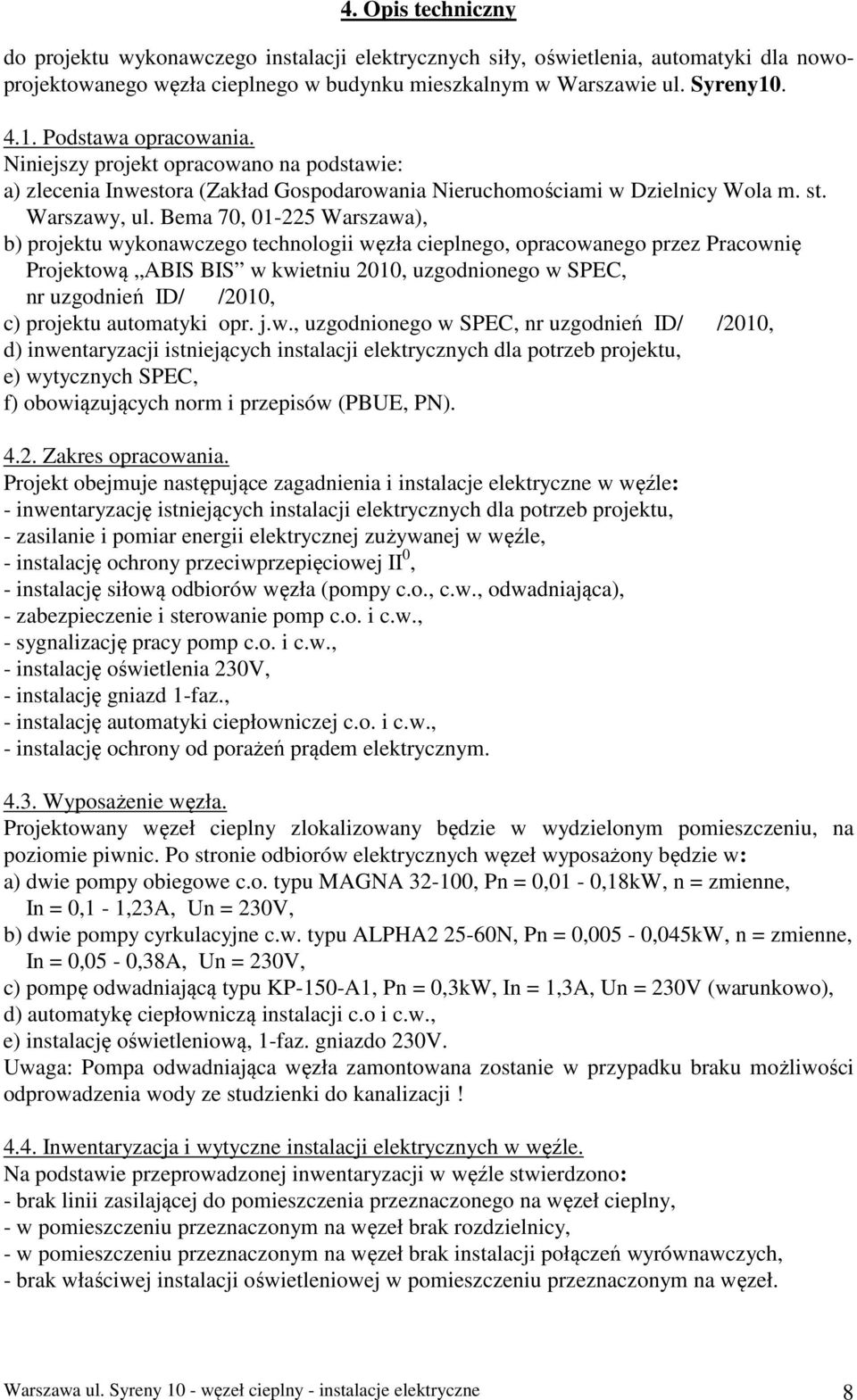

2 4. Opis techniczny do projektu wykonawczego instalacji elektrycznych siły, oświetlenia, automatyki dla nowoprojektowanego węzła cieplnego w budynku mieszkalnym w Warszawie ul. Syreny Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m. st. Warszawy, ul. Bema 70, Warszawa), b) projektu wykonawczego technologii węzła cieplnego, opracowanego przez Pracownię Projektową ABIS BIS w kwietniu 2010, uzgodnionego w SPEC, nr uzgodnień ID/ /2010, c) projektu automatyki opr. j.w., uzgodnionego w SPEC, nr uzgodnień ID/ /2010, d) inwentaryzacji istniejących instalacji elektrycznych dla potrzeb projektu, e) wytycznych SPEC, f) obowiązujących norm i przepisów (PBUE, PN) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne w węźle: - inwentaryzację istniejących instalacji elektrycznych dla potrzeb projektu, - zasilanie i pomiar energii elektrycznej zużywanej w węźle, - instalację ochrony przeciwprzepięciowej II 0, - instalację siłową odbiorów węzła (pompy c.o., c.w., odwadniająca), - zabezpieczenie i sterowanie pomp c.o. i c.w., - sygnalizację pracy pomp c.o. i c.w., - instalację oświetlenia 230V, - instalację gniazd 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w., - instalację ochrony od porażeń prądem elektrycznym Wyposażenie węzła. Projektowany węzeł cieplny zlokalizowany będzie w wydzielonym pomieszczeniu, na poziomie piwnic. Po stronie odbiorów elektrycznych węzeł wyposażony będzie w: a) dwie pompy obiegowe c.o. typu MAGNA , Pn = 0,01-0,18kW, n = zmienne, In = 0,1-1,23A, Un = 230V, b) dwie pompy cyrkulacyjne c.w. typu ALPHA N, Pn = 0,005-0,045kW, n = zmienne, In = 0,05-0,38A, Un = 230V, c) pompę odwadniającą typu KP-150-A1, Pn = 0,3kW, In = 1,3A, Un = 230V (warunkowo), d) automatykę ciepłowniczą instalacji c.o i c.w., e) instalację oświetleniową, 1-faz. gniazdo 230V. Uwaga: Pompa odwadniająca węzła zamontowana zostanie w przypadku braku możliwości odprowadzenia wody ze studzienki do kanalizacji! 4.4. Inwentaryzacja i wytyczne instalacji elektrycznych w węźle. Na podstawie przeprowadzonej inwentaryzacji w węźle stwierdzono: - brak linii zasilającej do pomieszczenia przeznaczonego na węzeł cieplny, - w pomieszczeniu przeznaczonym na węzeł brak rozdzielnicy, - w pomieszczeniu przeznaczonym na węzeł brak instalacji połączeń wyrównawczych, - brak właściwej instalacji oświetleniowej w pomieszczeniu przeznaczonym na węzeł. Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 8

3 Przewiduje się: - montaż w TA rozłącznika bezpiecznikowego (z bezpiecznikiem topikowym), zabezpieczającego projektowaną wlz do węzła, - montaż wlz z TA do węzła cieplnego - przewód YDY 3x4mm 2, - montaż rozdzielnicy szafkowej węzła 230V RWC wg rys. nr 3, - montaż instalacji oświetleniowej opisanej w p - cie 4.7., - montaż instalacji zasilającej silniki pomp c.o., c.w., odwadniającej, - czasowe, naprzemienne sterowanie pomp c.o. i c.w., - instalację gniazd 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w., zgodnie z projektem automatyki węzła, - instalację połączeń wyrównawczych Zasilanie, rozdzielnica RWC, pomiar energii elektrycznej. Energia elektryczna do węzła cieplnego doprowadzona będzie z istniejącej tablicy administracyjnej budynku 230V TA, z wydzielonego, projektowanego pola. Linia zasilająca węzeł wykonana będzie przewodem kabelkowym YDY 3x4mm 2. Zabezpieczenie linii zasilającej projektowanym bezpiecznikiem topikowym 25A, w tablicy administracyjnej TA. Lokalizację rozdzielnicy w węźle pokazano na rys. nr 1. Rozdzielnicę RWC węzła zaprojektowano w oparciu o szafkę blaszaną posiadającą stopień ochrony IP55 z wyposażeniem zgodnie z rys. nr 3. W rozdzielnicy należy umieścić odbitkę ksero schematu głównego wg rys. nr 2, lub jeden egzemplarz niniejszej dokumentacji. Pomiar energii elektrycznej dla węzła cieplnego będzie wspólny z pozostałymi odbiorami administracyjnymi (istniejący licznik 1-fazowy w TA). Uwaga: W tablicy administracyjnej budynku TA, zamontować jednobiegunowy rozłącznik bezpiecznikowy R301 25, 25A, zabezpieczający wlz do węzła! 4.6. Instalacja siły, sterowanie, zabezpieczenie pomp, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników należy wykonać przewodami kabelkowymi YDY3x1,5mm 2. Odcinki instalacji siłowej prowadzone do wysokości 1,5m od podłogi należy chronić rurką winidurową RVS. Odcinki instalacji wprowadzane do tabliczek zaciskowych silników chronić rurką Peschla. Włączanie i wyłączanie silników pomp c.o. odbywać się będzie za pomocą czteropołożeniowych łączników S1 i S2, (umieszczonych w obwodzie zasilania cewki stycznika pompy). Zastosowane łączniki umożliwiają sterowanie pompami c.o.: a) ręczne, b) automatyczne przez styk regulatora pogodowego ( i jednocześnie naprzemienne), c) krótkotrwałe załączanie obu pomp w okresie przerwy grzewczej. Sterowanie automatyczne (położenie obu łączników S1 i S2 w pozycji AUTO ), odbywać się będzie poprzez styk regulatora pogodowego i jednocześnie przez styk przekaźnika czasowego PC1, załączającego naprzemiennie pompy (patrz rys. nr 4). Położenie obu łączników w poz "LATO", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego W przypadku awarii aktualnie pracującej pompy, druga załączy się trwale. Sterowanie pompami c.w. odbywać się będzie za pomocą trójpołożeniowych łączników S3 i S4, przy czym w położeniu obu łączników w pozycji ( AUTO ) sterowanie naprzemienne pomp za pomocą przekaźnika PC2 (schemat sterowania - patrz rys nr 5). Sterowanie pompą odwadniającą odbywać się będzie przez własny wyłącznik pływakowy, dostarczany razem z pompą. Każdy z silników pomp c.o., c.w., zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F4, a pompa odwadniająca wyłącznikiem nadprądowym S301. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 9

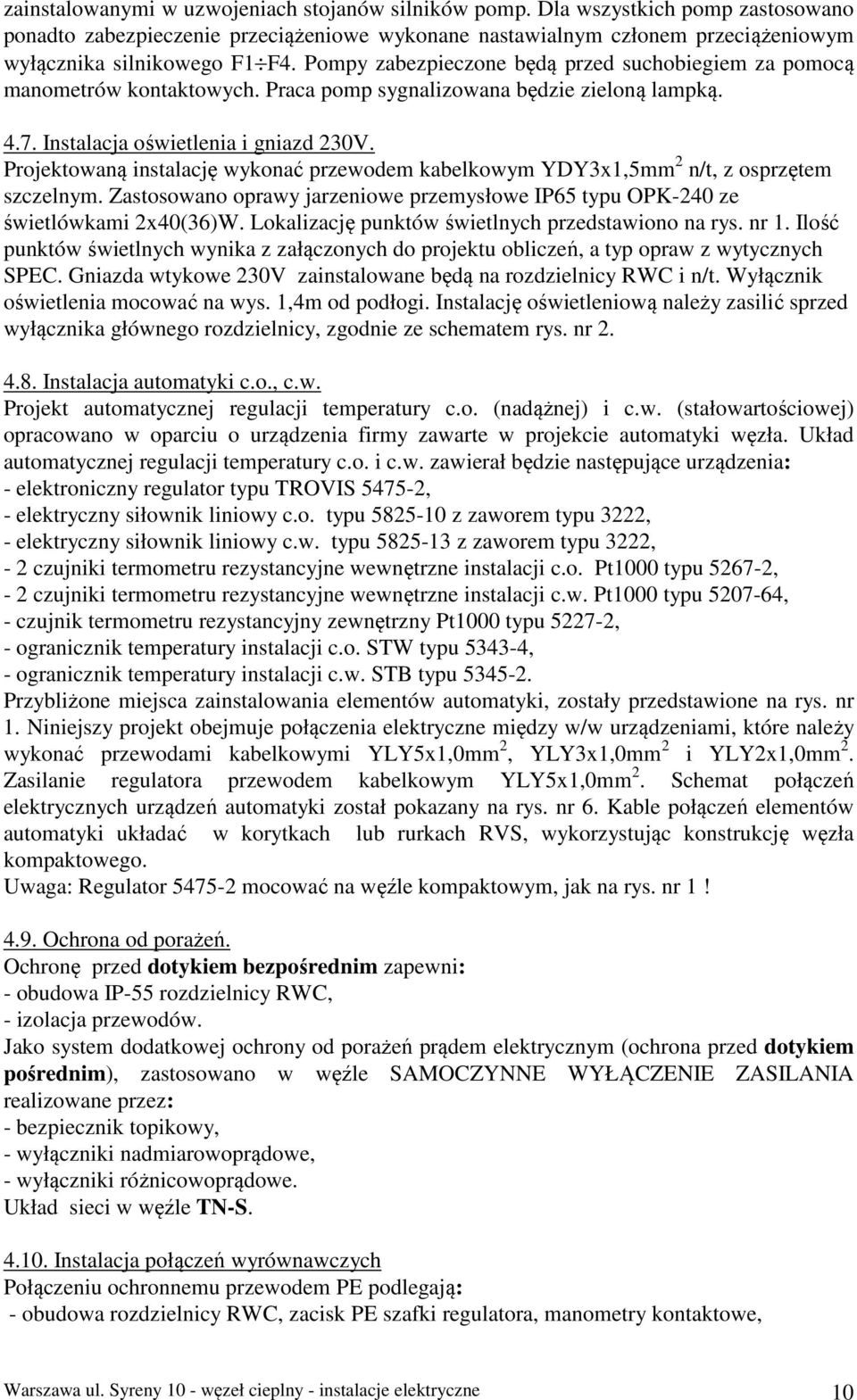

4 zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp zastosowano ponadto zabezpieczenie przeciążeniowe wykonane nastawialnym członem przeciążeniowym wyłącznika silnikowego F1 F4. Pompy zabezpieczone będą przed suchobiegiem za pomocą manometrów kontaktowych. Praca pomp sygnalizowana będzie zieloną lampką Instalacja oświetlenia i gniazd 230V. Projektowaną instalację wykonać przewodem kabelkowym YDY3x1,5mm 2 n/t, z osprzętem szczelnym. Zastosowano oprawy jarzeniowe przemysłowe IP65 typu OPK-240 ze świetlówkami 2x40(36)W. Lokalizację punktów świetlnych przedstawiono na rys. nr 1. Ilość punktów świetlnych wynika z załączonych do projektu obliczeń, a typ opraw z wytycznych SPEC. Gniazda wtykowe 230V zainstalowane będą na rozdzielnicy RWC i n/t. Wyłącznik oświetlenia mocować na wys. 1,4m od podłogi. Instalację oświetleniową należy zasilić sprzed wyłącznika głównego rozdzielnicy, zgodnie ze schematem rys. nr Instalacja automatyki c.o., c.w. Projekt automatycznej regulacji temperatury c.o. (nadążnej) i c.w. (stałowartościowej) opracowano w oparciu o urządzenia firmy zawarte w projekcie automatyki węzła. Układ automatycznej regulacji temperatury c.o. i c.w. zawierał będzie następujące urządzenia: - elektroniczny regulator typu TROVIS , - elektryczny siłownik liniowy c.o. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.w. typu z zaworem typu 3222, - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.o. Pt1000 typu , - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.w. Pt1000 typu , - czujnik termometru rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.o. STW typu , - ogranicznik temperatury instalacji c.w. STB typu Przybliżone miejsca zainstalowania elementów automatyki, zostały przedstawione na rys. nr 1. Niniejszy projekt obejmuje połączenia elektryczne między w/w urządzeniami, które należy wykonać przewodami kabelkowymi YLY5x1,0mm 2, YLY3x1,0mm 2 i YLY2x1,0mm 2. Zasilanie regulatora przewodem kabelkowym YLY5x1,0mm 2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 6. Kable połączeń elementów automatyki układać w korytkach lub rurkach RVS, wykorzystując konstrukcję węzła kompaktowego. Uwaga: Regulator mocować na węźle kompaktowym, jak na rys. nr 1! 4.9. Ochrona od porażeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa IP-55 rozdzielnicy RWC, - izolacja przewodów. Jako system dodatkowej ochrony od porażeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez: - bezpiecznik topikowy, - wyłączniki nadmiarowoprądowe, - wyłączniki różnicowoprądowe. Układ sieci w węźle TN-S Instalacja połączeń wyrównawczych Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy RWC, zacisk PE szafki regulatora, manometry kontaktowe, Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 10

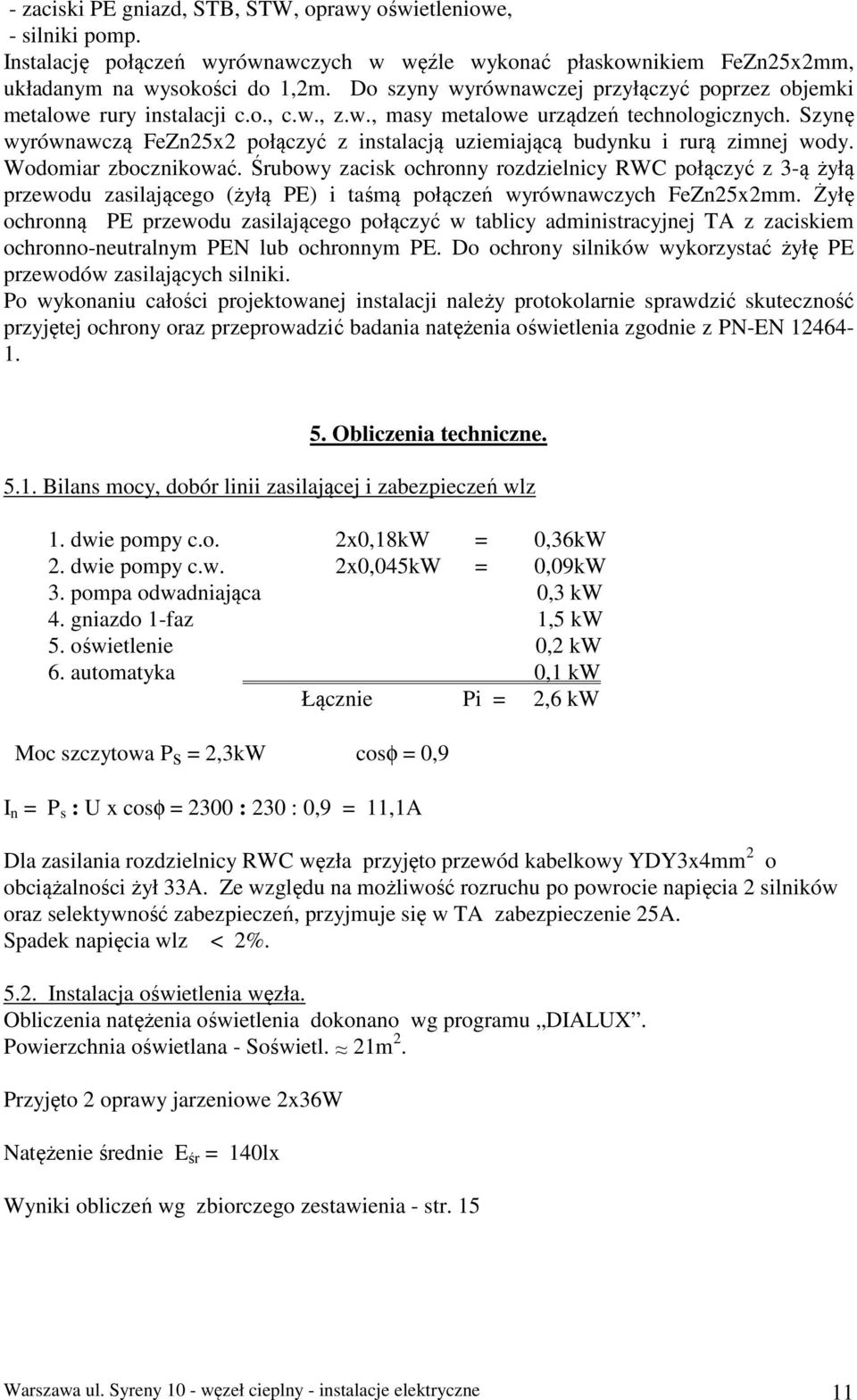

5 - zaciski PE gniazd, STB, STW, oprawy oświetleniowe, - silniki pomp. Instalację połączeń wyrównawczych w węźle wykonać płaskownikiem FeZn25x2mm, układanym na wysokości do 1,2m. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.o., c.w., z.w., masy metalowe urządzeń technologicznych. Szynę wyrównawczą FeZn25x2 połączyć z instalacją uziemiającą budynku i rurą zimnej wody. Wodomiar zbocznikować. Śrubowy zacisk ochronny rozdzielnicy RWC połączyć z 3-ą żyłą przewodu zasilającego (żyłą PE) i taśmą połączeń wyrównawczych FeZn25x2mm. Żyłę ochronną PE przewodu zasilającego połączyć w tablicy administracyjnej TA z zaciskiem ochronno-neutralnym PEN lub ochronnym PE. Do ochrony silników wykorzystać żyłę PE przewodów zasilających silniki. Po wykonaniu całości projektowanej instalacji należy protokolarnie sprawdzić skuteczność przyjętej ochrony oraz przeprowadzić badania natężenia oświetlenia zgodnie z PN-EN Obliczenia techniczne Bilans mocy, dobór linii zasilającej i zabezpieczeń wlz 1. dwie pompy c.o. 2x0,18kW = 0,36kW 2. dwie pompy c.w. 2x0,045kW = 0,09kW 3. pompa odwadniająca 0,3 kw 4. gniazdo 1-faz 1,5 kw 5. oświetlenie 0,2 kw 6. automatyka 0,1 kw Łącznie Pi = 2,6 kw Moc szczytowa Ps = 2,3kW cosφ = 0,9 I n = P s : U x cosφ = 2300 : 230 : 0,9 = 11,1A Dla zasilania rozdzielnicy RWC węzła przyjęto przewód kabelkowy YDY3x4mm 2 o obciążalności żył 33A. Ze względu na możliwość rozruchu po powrocie napięcia 2 silników oraz selektywność zabezpieczeń, przyjmuje się w TA zabezpieczenie 25A. Spadek napięcia wlz < 2% Instalacja oświetlenia węzła. Obliczenia natężenia oświetlenia dokonano wg programu DIALUX. Powierzchnia oświetlana - Soświetl. 21m 2. Przyjęto 2 oprawy jarzeniowe 2x36W Natężenie średnie E śr = 140lx Wyniki obliczeń wg zbiorczego zestawienia - str. 15 Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 11

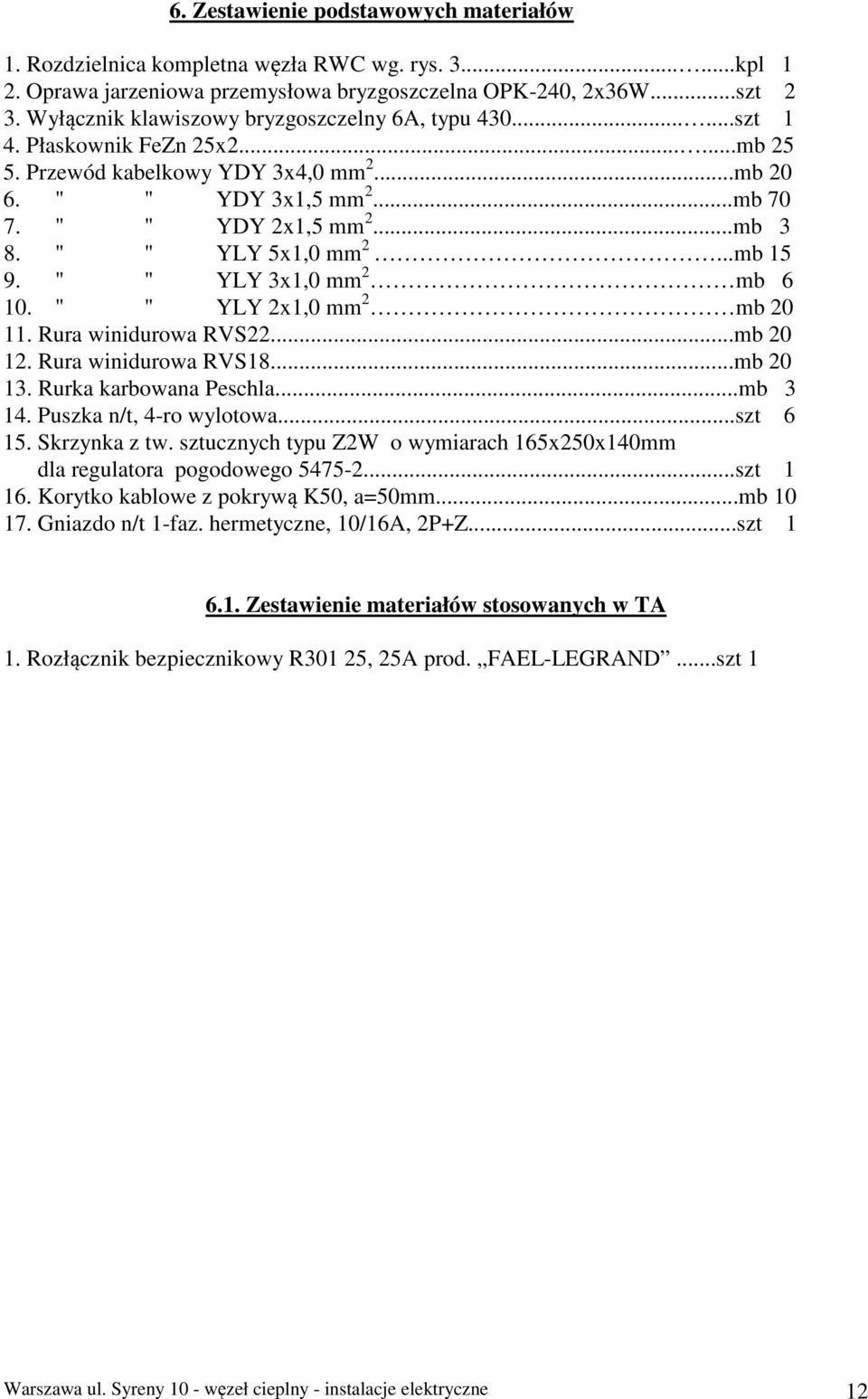

6 6. Zestawienie podstawowych materiałów 1. Rozdzielnica kompletna węzła RWC wg. rys kpl 1 2. Oprawa jarzeniowa przemysłowa bryzgoszczelna OPK-240, 2x36W...szt 2 3. Wyłącznik klawiszowy bryzgoszczelny 6A, typu szt 1 4. Płaskownik FeZn 25x mb Przewód kabelkowy YDY 3x4,0 mm 2...mb " " YDY 3x1,5 mm 2...mb " " YDY 2x1,5 mm 2...mb 3 8. " " YLY 5x1,0 mm 2...mb " " YLY 3x1,0 mm 2 mb " " YLY 2x1,0 mm 2 mb Rura winidurowa RVS22...mb Rura winidurowa RVS18...mb Rurka karbowana Peschla...mb Puszka n/t, 4-ro wylotowa...szt Skrzynka z tw. sztucznych typu Z2W o wymiarach 165x250x140mm dla regulatora pogodowego szt Korytko kablowe z pokrywą K50, a=50mm...mb Gniazdo n/t 1-faz. hermetyczne, 10/16A, 2P+Z...szt Zestawienie materiałów stosowanych w TA 1. Rozłącznik bezpiecznikowy R301 25, 25A prod. FAEL-LEGRAND...szt 1 Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 12

7 INFORMACJA dotycząca Bezpieczeństwa i Ochrony Zdrowia podczas wykonywania instalacji elektrycznych w węźle cieplnym Warszawa, ul. Syreny 10 1.WYTYCZNE DO SPORZĄDZENIA PLANU BIOZ. Na podstawie art.20 ust.1b ustawy z dn.17 lipca 1994r Prawo budowlane * Dz.U. z 2000r Nr 106, poz.1126, Nr 109, poz.1157 i Nr 120, poz.1268, z 2001r Nr 5 poz.42, Nr 100, poz.1085, Nr 110, poz.1190, Nr 115, poz.1229, Nr 129, poz.1439 i Nr 154 poz.1800 oraz z 202r Nr 74, poz.676 ) i na podstawie Rozporządzenia Ministra Infrastruktury Dz.U. z dn.23 czerwca 2003r Nr 120 poz.1125 i 1126, wykonawca - kierownik budowy, zobowiązany jest do sporządzania PLANU BIOZ, w którym należy uwzględnić poniżej wymienione zagrożenia bezpieczeństwa i zdrowia ludzi tj: - praca na wysokościach ( możliwość upadku), - niebezpieczeństwa związane demontażem istniejących instalacji oraz z montażem instalacji projektowanych, - niebezpieczeństwa związane z wykonaniem otworów w elementach konstrukcyjnych. a) wszystkie zalecenia Inspektora Nadzoru są wiążące dla Wykonawcy robót, nawet jeżeli nie znalazły się w niniejszym opracowaniu o ile nie zwiększają zakresu robót ( ilości, przekroje kabli, wyposażenie w aparaty), b) roboty należy wykonać zgodnie z aktualnie obowiązującymi Przepisami Budowy Urządzeń Elektroenergetycznych oraz przepisami dotyczącymi wykonywania i eksploatacji instalacji i urządzeń elektroenergetycznych, c) stosowane materiały, osprzęt i wyroby gotowe winny posiadać akceptację dopuszczającą do stosowania w budownictwie, d) montaż przewodów i urządzeń umieszczonych wysoko przeprowadza się z pomostów, sprawdzonych co do sztywności i wytrzymałości, e) drogi transportu elementów montażu powinny być utrzymane w czystości i wolne od leżących przedmiotów i materiałów budowlanych, f) drogi komunikacyjne i transportowe pod pomostami montażowymi winny być zabezpieczone przed spadającymi przyrządami lub elementami, g) pracownikom nie wolno przenosić ręcznie ciężarów > 50 kg h) pracownikom nie wolno przechodzić i zatrzymywać się pod urządzeniami podnoszącymi ciężary ani pozostawiać ciężary zawieszone na linach, i) pracownicy muszą bezwzględnie przestrzegać zasad bezpieczeństwa pożarowego, palenie papierosów dopuszcza się jedynie w miejscach ściśle przeznaczonych do tego celu. Plan BIOZ wykonać uwzględniając powyższe uwagi po wykonaniu lustracji terenu i uzgodnić z Inwestorem. Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 13

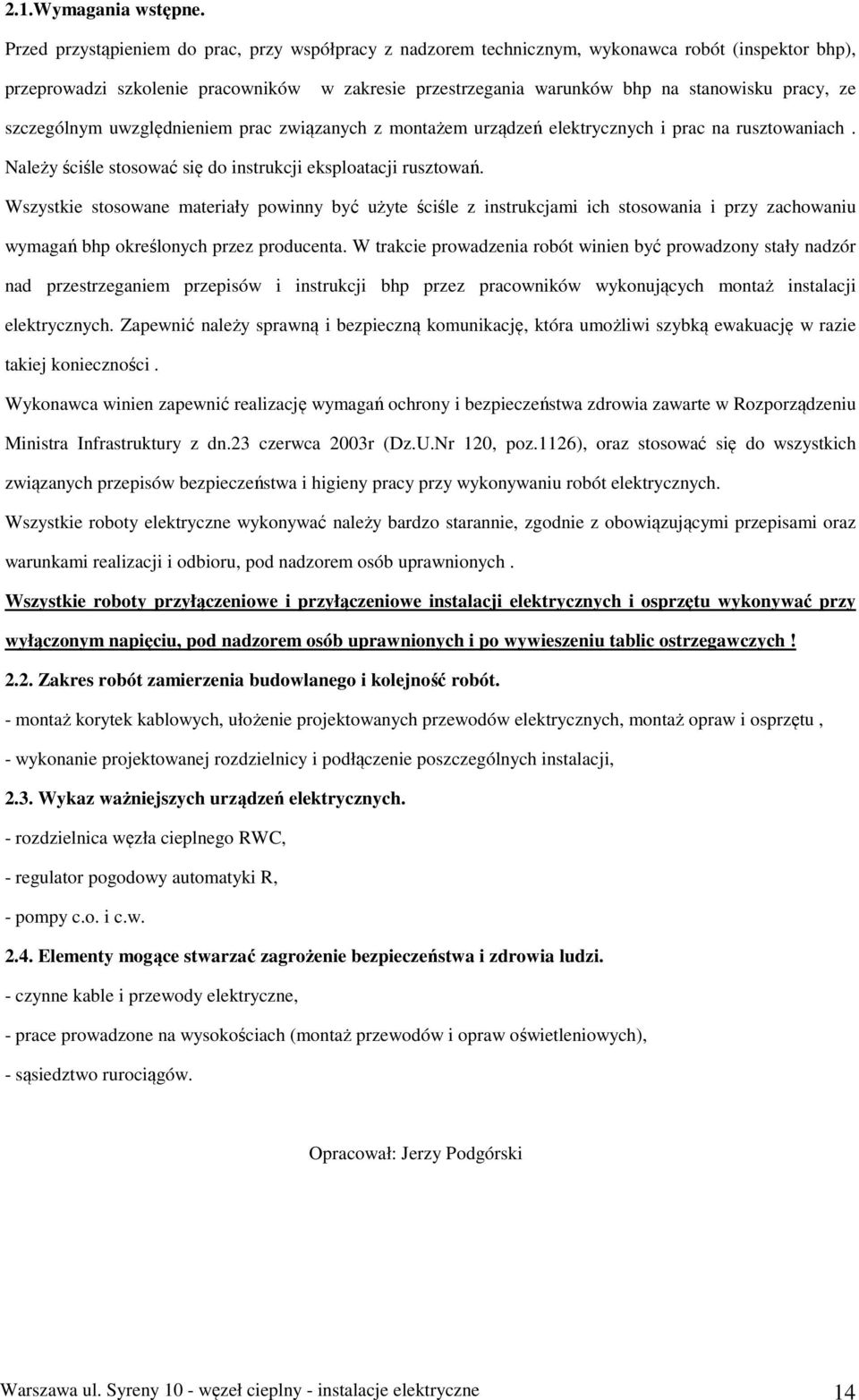

8 2.1.Wymagania wstępne. Przed przystąpieniem do prac, przy współpracy z nadzorem technicznym, wykonawca robót (inspektor bhp), przeprowadzi szkolenie pracowników w zakresie przestrzegania warunków bhp na stanowisku pracy, ze szczególnym uwzględnieniem prac związanych z montażem urządzeń elektrycznych i prac na rusztowaniach. Należy ściśle stosować się do instrukcji eksploatacji rusztowań. Wszystkie stosowane materiały powinny być użyte ściśle z instrukcjami ich stosowania i przy zachowaniu wymagań bhp określonych przez producenta. W trakcie prowadzenia robót winien być prowadzony stały nadzór nad przestrzeganiem przepisów i instrukcji bhp przez pracowników wykonujących montaż instalacji elektrycznych. Zapewnić należy sprawną i bezpieczną komunikację, która umożliwi szybką ewakuację w razie takiej konieczności. Wykonawca winien zapewnić realizację wymagań ochrony i bezpieczeństwa zdrowia zawarte w Rozporządzeniu Ministra Infrastruktury z dn.23 czerwca 2003r (Dz.U.Nr 120, poz.1126), oraz stosować się do wszystkich związanych przepisów bezpieczeństwa i higieny pracy przy wykonywaniu robót elektrycznych. Wszystkie roboty elektryczne wykonywać należy bardzo starannie, zgodnie z obowiązującymi przepisami oraz warunkami realizacji i odbioru, pod nadzorem osób uprawnionych. Wszystkie roboty przyłączeniowe i przyłączeniowe instalacji elektrycznych i osprzętu wykonywać przy wyłączonym napięciu, pod nadzorem osób uprawnionych i po wywieszeniu tablic ostrzegawczych! 2.2. Zakres robót zamierzenia budowlanego i kolejność robót. - montaż korytek kablowych, ułożenie projektowanych przewodów elektrycznych, montaż opraw i osprzętu, - wykonanie projektowanej rozdzielnicy i podłączenie poszczególnych instalacji, 2.3. Wykaz ważniejszych urządzeń elektrycznych. - rozdzielnica węzła cieplnego RWC, - regulator pogodowy automatyki R, - pompy c.o. i c.w Elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. - czynne kable i przewody elektryczne, - prace prowadzone na wysokościach (montaż przewodów i opraw oświetleniowych), - sąsiedztwo rurociągów. Opracował: Jerzy Podgórski Warszawa ul. Syreny 10 - węzeł cieplny - instalacje elektryczne 14
