Projekt budowlano - wykonawczy indywidualnego dwufunkcyjnego węzła cieplnego c.o. i c.w. w budynku przy ul. Barcickiej 1 w Warszawie.

Transkrypt

1 inpro- projektowanie, nadzory, wykonawstwo budownictwa ogólnego Warszawa HoŜa 72/33 tel kom NIP Projekt budowlano - wykonawczy indywidualnego dwufunkcyjnego węzła cieplnego c.o. i c.w. w budynku przy ul. Barcickiej 1 w Warszawie. INSTALACJE ELEKTRYCZNE INWESTOR - ZGN w Dzielnicy Bielany m. st. Warszawy Warszawa ul. Grabałowska 23/25 imię nazwisko nr. upr. podpis stadium branŝa projektował techn. P.B.-W. elektryczna Andrzej Mochocki St-37/82 opracował weryfikował techn. Jerzy Podgórski St-1765/73 data grudzień 2007

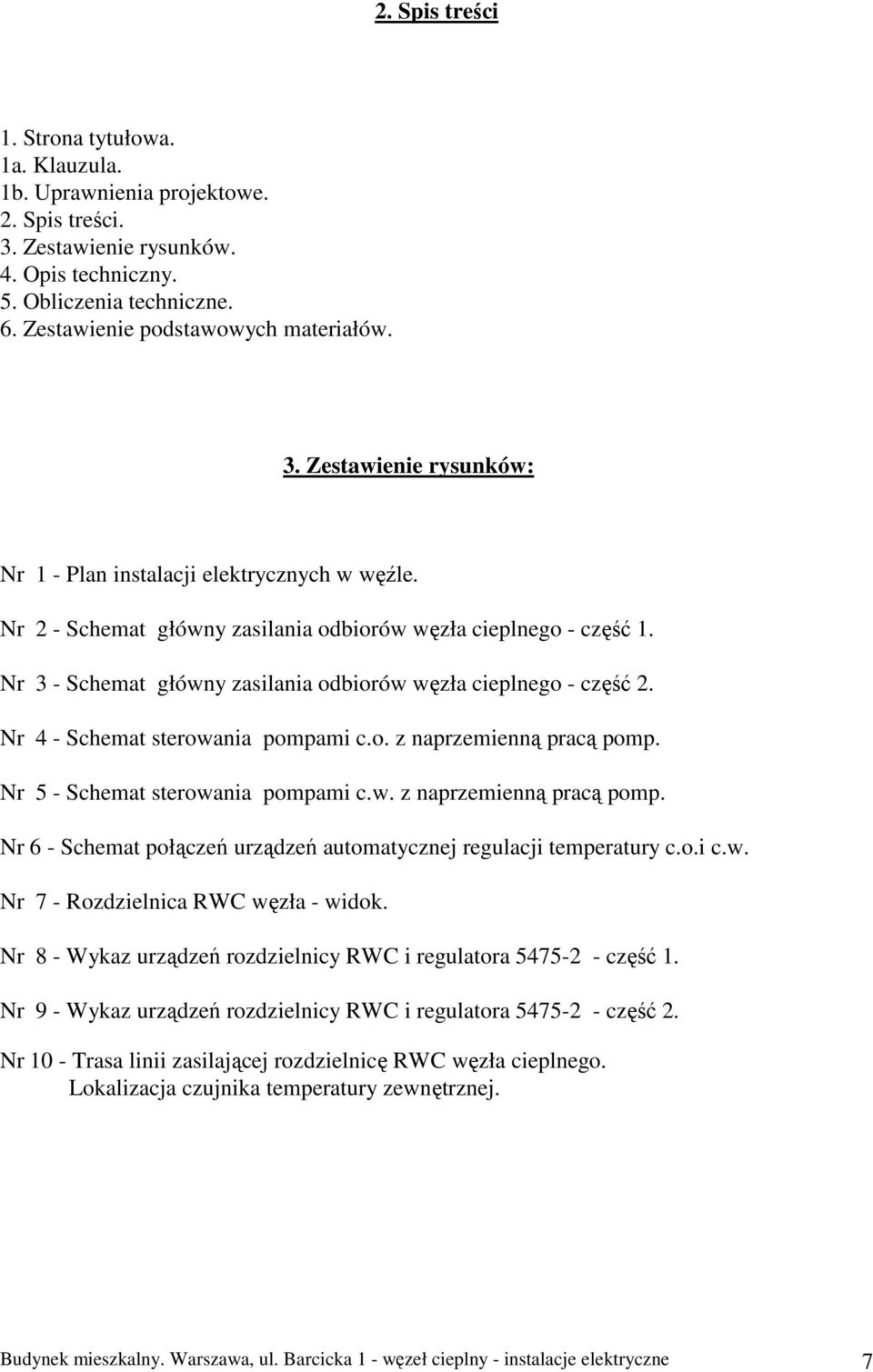

2 2. Spis treści 1. Strona tytułowa. 1a. Klauzula. 1b. Uprawnienia projektowe. 2. Spis treści. 3. Zestawienie rysunków. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie podstawowych materiałów. 3. Zestawienie rysunków: Nr 1 - Plan instalacji elektrycznych w węźle. Nr 2 - Schemat główny zasilania odbiorów węzła cieplnego - część 1. Nr 3 - Schemat główny zasilania odbiorów węzła cieplnego - część 2. Nr 4 - Schemat sterowania pompami c.o. z naprzemienną pracą pomp. Nr 5 - Schemat sterowania pompami c.w. z naprzemienną pracą pomp. Nr 6 - Schemat połączeń urządzeń automatycznej regulacji temperatury c.o.i c.w. Nr 7 - Rozdzielnica RWC węzła - widok. Nr 8 - Wykaz urządzeń rozdzielnicy RWC i regulatora część 1. Nr 9 - Wykaz urządzeń rozdzielnicy RWC i regulatora część 2. Nr 10 - Trasa linii zasilającej rozdzielnicę RWC węzła cieplnego. Lokalizacja czujnika temperatury zewnętrznej. Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 7

3 4. Opis techniczny do projektu instalacji elektrycznych siły, oświetlenia, automatyki dla projektowanego kompaktowego węzła cieplnego w budynku mieszkalnym w Warszawie ul. Barcicka Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (ZGN w Dzielnicy Bielany m. st. Warszawy, Warszawa ul. Grabłowska 23/25), b) projektu instalacji sanitarnych węzła cieplnego opracowanego przez Biuro Projektów INPRO w grudniu 2007r, uzgodnionego w SPEC, c) projektu automatyki opr. j.w., uzgodnionego w SPEC, d) projektu węzła kompaktowego nr ECWR-P-W-30/50, opracowanego przez ELEKTROTERMEX - Ostrołęka, e) inwentaryzacji istniejących instalacji elektrycznych dla potrzeb projektu, f) wytycznych SPEC, g) obowiązujących norm i przepisów (PBUE, PN) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne w węźle: - zasilanie projektowanego węzła cieplnego, - pomiar energii elektrycznej zuŝywanej w węźle, - instalację siłową odbiorów węzła (pompy c.o., c.w.), - zabezpieczenie i sterowanie pomp c.o. i c.w., - sygnalizację pracy pomp c.o. i c.w., - instalację oświetlenia 230V, - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w. SAMSON, - instalację ochrony od poraŝeń prądem elektrycznym WyposaŜenie węzła Projektowany kompaktowy, dwufunkcyjny węzeł cieplny c.o. i c.w. produkcji ELEKTROTERMEX, zlokalizowany będzie w wydzielonym pomieszczeniu na poziomie piwnic. Po stronie odbiorów elektrycznych węzeł wyposaŝony będzie w: a) dwie pompy obiegowe c.o. GRUNDFOS typu MAGNA 25-60, Pn = 0,01-0,085kW, n = zmienne, In = 0,09-0,6A, Un = 230V, b) dwie pompy cyrkulacyjne c.w. GRUNDFOS typu UPE 25-60B, Pn = 0,04-0,1kW, n = zmienne, In = 0,28-0,44A, Un = 230V, c) automatykę ciepłowniczą c.o. i c.w. f - my SAMSON, d) instalację oświetleniową, 1-faz. gniazdo 230V Inwentaryzacja i wytyczne instalacji elektrycznych w węźle. Na podstawie przeprowadzonej inwentaryzacji w węźle stwierdzono: - brak wlz do pomieszczenia przeznaczonego na węzeł, - brak pola rezerwowego w TA, - w pomieszczeniu przeznaczonym na węzeł cieplny brak rozdzielnicy, - w pomieszczeniu przeznaczonym na węzeł cieplny brak instalacji połączeń wyrównawczych, Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 8

4 - istniejąca instalacja oświetleniowa w pomieszczeniu przeznaczonym na węzeł wykonana oprawami Ŝarowymi. Przewiduje się: - demontaŝ istniejącej instalacji oświetleniowej w pomieszczeniu przeznaczonym na węzeł, - montaŝ w TA jednobiegunowego rozłącznika bezpiecznikowego (z bezpiecznikiem topikowym), zabezpieczającego projektowaną wlz do węzła, - montaŝ wlz z TA do węzła cieplnego - przewód YDY 3x4mm 2, - montaŝ rozdzielnicy szafkowej węzła 230V RWC wg rys. nr 7, 8, 9, - montaŝ instalacji oświetleniowej opisanej w p - cie 4.7., - montaŝ instalacji zasilającej silniki pomp c.o., c.w., - czasowe, naprzemienne sterowanie pomp c.o. i c.w., - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o. i c.w. SAMSON, - instalację połączeń wyrównawczych Zasilanie, rozdzielnica RWC, pomiar energii elektrycznej. Energia elektryczna do węzła cieplnego doprowadzona będzie z istniejącej tablicy administracyjnej budynku 230V TA, z wydzielonego, projektowanego pola. Linia zasilająca węzeł wykonana będzie przewodem kabelkowym YDY 3x4mm 2 i układana będzie jak na rys. nr 10. Zabezpieczenie linii zasilającej projektowanym bezpiecznikiem topikowym 25A, (rozłącznik bezpiecznikowy), w tablicy administracyjnej TA. Lokalizację rozdzielnicy w węźle (montowanej na ścianie), pokazano na rys. nr 1. Rozdzielnicę RWC węzła zaprojektowano w oparciu o szafkę blaszaną posiadającą stopień ochrony IP55 z wyposaŝeniem zgodnie z rys. nr 7, 8, 9. W rozdzielnicy naleŝy umieścić odbitkę ksero schematu głównego rozdzielnicy wg rys. nr 2 i 3, lub jeden egzemplarz niniejszej dokumentacji. Pomiar energii elektrycznej dla węzła cieplnego będzie wspólny z pozostałymi odbiorami administracyjnymi, w TA (istniejący 1-fazowy licznik obwodów administracyjnych). Uwaga: W tablicy administracyjnej TA zamontować jednobiegunowy rozłącznik bezpiecznikowy R301 25, 25A, zabezpieczający wlz do węzła! 4.6. Instalacja siły, sterowanie, zabezpieczenie pomp, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników naleŝy wykonać przewodami kabelkowymi YDY3x1,5mm 2. Odcinki instalacji siłowej prowadzone do wysokości 1,5m od podłogi naleŝy chronić rurką winidurową RVS. Odcinki instalacji wprowadzane do tabliczek zaciskowych silników chronić rurką Peschla. Włączanie i wyłączanie silników pomp c.o. odbywać się będzie za pomocą czteropołoŝeniowych łączników G1 i G2, (umieszczonych w obwodzie zasilania cewki stycznika pompy). Zastosowane łączniki umoŝliwiają sterowanie pompami c.o.: a) ręczne (awaryjne), b) automatyczne przez styk regulatora pogodowego, c) krótkotrwałe załączanie obu pomp w okresie przerwy grzewczej. Sterowanie automatyczne (połoŝenie obu łączników G1 i G2 w pozycji AUTO ) odbywać się będzie poprzez styk regulatora pogodowego i jednocześnie przez styk przekaźnika czasowego PC1, załączającego naprzemiennie pompy (patrz rys. nr 4). PołoŜenie obu łączników w poz "LATO", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego. Przy awarii aktualnie pracującej pompy, druga załączy się trwale. Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 9

5 Sterowanie pompami c.w. odbywać się będzie za pomocą trójpołoŝeniowych łączników G3 i G4, przy czym w połoŝeniu obu łączników w pozycji sterowanie naprzemienne pomp, za pomocą przekaźnika PC2 (schemat sterowania patrz rys. nr 5). KaŜdy z silników pomp c.o., c.w., zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F4. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp zastosowano ponadto zabezpieczenie przeciąŝeniowe wykonane nastawialnym członem przeciąŝeniowym wyłącznika silnikowego F1 F4. Pompy zabezpieczone będą przed suchobiegiem za pomocą manometrów kontaktowych. Praca pomp sygnalizowana będzie zieloną lampką Instalacja oświetlenia i gniazda 230V. Istniejącą instalację oświetleniową pomieszczenia przeznaczonego na węzeł, naleŝy zdemontować. Projektowaną instalację oświetleniową wykonać przewodem YDY3x1,5mm 2, n/t, z osprzętem szczelnym. Ze względu na małą powierzchnię, kształt i wysokość pomieszczenia węzła, zastosowano oprawy kanałowe, aluminiowe, z siatką ochronną typu OK-4 z Ŝarówkami 150W. Lokalizację punktów świetlnych przedstawiono na rys. nr 1. Ilość punktów świetlnych sprawdzono w załączonych do projektu obliczeniach. Typ opraw wynika z wytycznych SPEC. Gniazdo wtykowe 230V zainstalowane będzie na rozdzielnicy. Wyłącznik oświetlenia mocować na wysokości 1,4m od podłogi. Instalację oświetleniową naleŝy zasilić sprzed wyłącznika głównego rozdzielnicy RWC, zgodnie ze schematem rys. nr Instalacja automatyki c.o., c.w. Projekt automatycznej regulacji temperatury c.o. (nadąŝnej) i c.w. (stałowartościowej) opracowano w oparciu o urządzenia firmy SAMSON. Układ automatycznej regulacji temperatury c.o. i c.w. zawiera następujące urządzenia firmy SAMSON: - regulator elektroniczny typu TROVIS , - elektryczny siłownik liniowy c.o. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.w. typu z zaworem typu 3222, - 2 czujniki rezystancyjne wewnętrzne instalacji c.o. Pt1000 typu , - 2 czujniki rezystancyjne wewnętrzne instalacji c.w. Pt1000 typu , - czujnik rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.o. STW typu , - ogranicznik temperatury instalacji c.w. STB typu Wszystkie w/w elementy automatyki, zlokalizowane będą w węzłach kompaktowych c.o. i c.w. (z wyjątkiem czujnika temperatury zewnętrznej. Niniejszy projekt obejmuje połączenia elektryczne między w/w urządzeniami, które naleŝy wykonać przewodami kabelkowymi OWY4x1,0mm 2, OWY3x1,0mm 2 i OWY2x0,75mm 2. Zasilanie regulatora z RWC przewodem kabelkowym YDY3x1,0mm 2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 6. Kable połączeń elementów automatyki układać w korytkach lub rurkach RVS, wykorzystując konstrukcję węzła kompaktowego. Uwaga : Regulator , mocowany będzie na węźle kompaktowym Ochrona od poraŝeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa IP-55 rozdzielnicy RWC, - izolacja przewodów. Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 10

6 Jako system dodatkowej ochrony od poraŝeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez: - bezpieczniki topikowe, - wyłączniki nadmiarowoprądowe, - wyłączniki róŝnicowoprądowe. Układ sieci w węźle TN -S Instalacja połączeń wyrównawczych. Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy RWC, obudowa węzła kompaktowego, - zacisk PE gniazda, STW, STB, - silniki, manometry kontaktowe. Instalację połączeń wyrównawczych w węźle wykonać płaskownikiem FeZn20x2mm, układanym na wys. do 1,2m od podłogi. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.o., c.w., z.w. Szynę wyrównawczą FeZn20x2 połączyć z instalacją uziemiającą budynku i rurą zimnej wody. Zacisk ochronny rozdzielnicy RWC połączyć z 5-ą Ŝyłą przewodu zasilającego (Ŝyłą PE) i taśmą połączeń wyrównawczych FeZn20x2mm. śyłę ochronną PE przewodu zasilającego połączyć w tablicy administracyjnej TA z zaciskiem neutralno - ochronnym PEN. Do ochrony silników wykorzystać Ŝyłę PE przewodów zasilających silniki. Po wykonaniu całości projektowanej instalacji naleŝy protokolarnie sprawdzić skuteczność przyjętej ochrony oraz przeprowadzić badania natęŝenia oświetlenia zgodnie z PN-EN Obliczenia techniczne Bilans mocy, dobór linii zasilającej i zabezpieczeń wlz 1. dwie pompy c.o. 2x0,085kW = 0,17kW 2. dwie pompy c.w. 2x0,1 kw = 0,2 kw 3. gniazdo 1-faz 1,5 kw 4. oświetlenie 0,6 kw 5. automatyka 0,1 kw Łącznie Pi = 2,6 kw Moc szczytowa Ps = 2,4kW I n = P s : U = 2400 : 230 = 10,4A Dla zasilania rozdzielnicy RWC węzła przyjęto przewód kabelkowy YDY3x4mm 2 o obciąŝalności Ŝył 33A. Ze względu na moŝliwość rozruchu po powrocie napięcia 2 silników oraz selektywność zabezpieczeń, przyjmuje się w TA zabezpieczenie 25A. Spadek napięcia wlz < 2% Instalacja oświetlenia węzła. Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 11

7 Obliczenia natęŝenia oświetlenia dokonano metodą sprawności wg A. Straszewskiego "Projektowanie instalacji elektroenergetycznych". a = 3,65m, b. = 3,6m, hpom = 2,4m, hopr = 2,4m, Scałk. pom. =3,65 x 3,60 = 13,1m 2 wskaźnik pomieszczenia: w = ( 0,2 x 3,65 + 0,8 x 3,6) : 2,4 = 1,5 Przyjęto oprawy OK4z Ŝarówkami 150W w I kl. oświetlenia, współczynnik odbicia sufitu ρ suf = 0,5, współczynnik odbicia ścian ρ ścian = 0,5, η = 0,305, η opr = 0,7. Strumień świetlny: φ= (E min x S x k x η kat. ) : η x η opr = (100 x 13,1 x 1,3 x 0,75) : (0,305x 0,7) = 5982Lm Przyjęto Ŝarówkę 150W o strumieniu 2090Lm. Ilość opraw n = 5982:2090 = 2,86 Przyjęto 3 oprawy OK4 z Ŝarówkami 150W NatęŜenie średnie E śr = (2090 x 3 x 150) : 5982 > 105lx 6. Zestawienie podstawowych materiałów węzła 1. Rozdzielnica kompletna węzła RWC wg. rys. 7, 8, 9...kpl 1 2. Oprawa Ŝarowa bryzgoszczelna kanałowa, aluminiowa, z siatką ochronną OK-4 z Ŝarówką 150W prod. ES-SYSTEM Wilkasy...szt 4 3. Wyłącznik klawiszowy bryzgoszczelny 6A typu szt 1 4. Płaskownik FeZn 20x2...mb28 5. Przewód kabelkowy YDY 5x4mm 2...mb20 6. " " YDY 3x1,5 mm 2...mb15 7. " " YDY 2x1,5 mm 2...mb 5 8. " " YDY 4x1,0 mm 2...mb10 9. " " OWY 2x0,75mm 2...mb Rura winidurowa RVS28...mb Rura winidurowa RVS18...mb Rurka karbowana Peschla...mb Odgałęźnik n/t, 4-ro wylotowy...szt Korytko kablowe z pokrywą K50, a = 50mm...mb 8 Uwaga: Zestawienie nie obejmuje materiałów okablowania urządzeń automatyki, ciepłowniczej, montowanych w węzłach kompaktowych ELEKTROTERMEX, (z wyjątkiem przewodu do czujnika temperatury zewnętrznej ) 6.1. Zestawienie materiałów stosowanych w TA 1. Rozłącznik bezpiecznikowy jednobiegunowy R301 25, 25A prod. FAEL-LEGRAND...szt 1 Opracował: A. Mochocki Budynek mieszkalny. Warszawa, ul. Barcicka 1 - węzeł cieplny - instalacje elektryczne 12
