Pracownia Projektowa J.D.J.
|
|
- Helena Duda
- 8 lat temu
- Przeglądów:
Transkrypt
1 Pracownia Projektowa J.D.J RASZYN UL. GODEBSKIEGO 7 TEL (48-22) TEL. KOM temat opracowania : PROJEKT WYKONAWCZY MODERNIZACJI WĘZŁA CIEPLNEGO INSTALACJE ELEKTRYCZNE branża : obiekt : inwestor : ELEKTRYCZNA MINISTERSTWO ROLNICTWA I ROZWOJU WSI UL. WSPÓLNA WARSZAWA MINISTERSTWO ROLNICTWA I ROZWOJU WSI UL. WSPÓLNA WARSZAWA AUTORZY OPRACOWANIA Imię i nazwisko Uprawnienia projektowe Podpis Projektował : techn. Jerzy Podgórski St-1765/73 Sprawdził : Data inż. Marek Piasecki St-24/75 WARSZAWA, MARZEC 2012 r.
2 2. Spis treści 1. Strona tytułowa. 1a. Oświadczenie projektanta i sprawdzającego. 1.b. Zaświadczenie o przynależności do MOIIB projektanta. 1.c. Uprawnienia projektowe projektanta. 1.d. Zaświadczenie o przynależności do MOIIB sprawdzającego. 1.e. Uprawnienia projektowe sprawdzającego. 2. Spis treści. 3. Zestawienie rysunków 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie podstawowych materiałów. 7. Informacja BIOZ 3. Zestawienie rysunków: Lp Nr rys. Treść rysunku 1 1 Plan instalacji elektrycznych w węźle cieplnym. 2 2 Schemat główny zasilania odbiorów węzła cieplnego 3 3 Rozdzielnica RWC węzła. Widok. Specyfikacja aparatów 4 4 Schemat sterowania pompami c.o. I strefy, z naprzemienną pracą pomp 5 5 Schemat sterowania pompą c.w. 6 6 Schemat sterowania pompami c.o. II strefy, z naprzemienną pracą pomp 7 7 Schemat połączeń urządzeń automatycznej regulacji temperatury węzłów c.o. I strefy, c.w. i c.o. II strefy 8 8 Schemat podłączeń przewodów w skrzynkach przyłączowych pomp Stratos Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 7
3 4. Opis techniczny do projektu wykonawczego modernizacji instalacji elektrycznych siły, oświetlenia, automatyki w węźle cieplnym budynku Ministerstwa Rolnictwa i Rozwoju Wsi w Warszawie, ul. Wspólna Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (Ministerstwo Rolnictwa i Rozwoju Wsi, Warszawa, ul. Wspólna 30), b) umowy zawartej między Inwestorem a Branżowym Biurem Projektów "J.D.J", c) projektu instalacji sanitarnych węzła cieplnego opracowanego przez Biuro Projektowe " J.D.J ", w marcu 2012r, uzgodnionego w SPEC, nr uzgodnień I/ID/ /2012, d) projektu automatyki opr. j.w., uzgodnionego w SPEC, nr uzgodnień j.w., e) inwentaryzacji istniejących instalacji elektrycznych dla potrzeb projektu, f) wytycznych SPEC, g) obowiązujących norm i przepisów (PN i PBUE) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne w węźle: - inwentaryzację istniejących instalacji elektrycznych dla potrzeb projektu, - zasilanie i pomiar energii elektrycznej zużywanej w węźle, - ochronę przeciwprzepięciową II 0, - instalację siłową odbiorów węzła (pompy c.o. I i II strefy, c.w.), - zabezpieczenie i sterowanie pomp c.o. I i II strefy, c.w., - sygnalizację pracy pomp c.o. I i II strefy, c.w., - instalację oświetlenia 230V, - instalację gniazd 1-faz., - instalację automatyki ciepłowniczej c.o. I i II strefy, c.w., - instalację ochrony od porażeń prądem elektrycznym Wyposażenie węzła. Modernizowany, trójfunkcyjny węzeł cieplny c.o. I i II strefy, c.w., zlokalizowany będzie w wydzielonym pomieszczeniu nr 1, istniejącego, demontowanego węzła cieplnego, na poziomie piwnic. Po stronie odbiorów elektrycznych węzeł wyposażony będzie w: a) dwie pompy obiegowe c.o. I strefy typu Wilo-Stratos 80/1-12, Pn = 0,04-1,55kW, n = zmienne, In = 0,3-6,8A, Un = 230V, b) jedną pompę cyrkulacyjną c.w. typu Wilo-Stratos - Z 30/1-12, Pn = 0,016-0,31kW, n = zmienne, In = 0,16-1,37A, Un = 230V, c) dwie pompy obiegowe c.o. II strefy typu Wilo-Stratos 80/1-12, Pn = 0,04-1,55kW, n = zmienne, In = 0,3-6,8A, Un = 230V, d) automatykę ciepłowniczą c.o., c.w., c.t. SAMSON, wg projektu automatyki, e) instalację oświetleniową, f) 1-faz. gniazda 230V Inwentaryzacja i wytyczne instalacji elektrycznych w węźle. Na podstawie przeprowadzonej inwentaryzacji w węźle stwierdzono: - istniejący węzeł cieplny zlokalizowany jest w trzech oddzielnych pomieszczeniach, - istniejący układ zasilania węzła cieplnego obejmuje dwa kable nn. Kabel główny wyprowadzony z rozdzielni nn budynku dochodzi do rozdzielczej skrzynki żeliwnej w Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 8
4 węźle cieplnym, a ze skrzynki żeliwnej S1 do istniejącej rozdzielnicy głównej węzła, wyprowadzony jest pięciożyłowy przewód YDY 5x6mm 2, - w pomieszczeniach węzła zainstalowane są dwie rozdzielnice żeliwne węzła 230/400V: pierwsza główna dla pomp c.o. I i II strefy i druga (zasilana z rozdzielnicy głównej), dla pomp c.w., - w pomieszczeniu węzła wykonana instalacja 24V, 50Hz, - w pomieszczeniu węzła zainstalowane są: trzy trójfazowe pompy c.o. II strefy typu UPS F, UPS D F, trzy trójfazowe pompy c.o. I strefy typu UPC F, UPC D F, oraz dwie trójfazowe pompy c.w. typu UPC i UPS 40-60/2F, - wykonana automatyka pogodowa węzłów c.o. I strefy, c.w., c.o. II strefy w oparciu o dwa regulatory IWKA typu EWRP-3, - istniejąca instalacja oświetleniowa wykonana w pomieszczeniach nr 2 i 3 oprawami jarzeniowymi 2x40W (po jednej oprawie na pomieszczenie). W pomieszczeniu głównym nr 1, instalacja oświetleniowa wykonana 6 oprawami jarzeniowymi 2x40V, mocowanymi do przewieszek. Instalacja oświetleniowa wykonana przewodami YDY2x1,5, - w pomieszczeniu węzła wykonana instalacja połączeń wyrównawczych płaskownikiem FeZn30x3, - przez pomieszczenie nr 1 węzła przechodzą kable obcych instalacji elektrycznych, które należy pozostawić bez zmian. W modernizowanym węźle przewiduje się: - pozostawienie bez zmian istniejącej linii zasilającej węzeł, (przewód YDY 5x6), - pozostawienie bez zmian istniejącej szyny połączeń wyrównawczych węzła w pomieszczeniu nr 1, - demontaż istniejących dwóch rozdzielnic żeliwnych węzła 230/400V, - demontaż istniejącej instalacji oświetleniowej w pomieszczeniach węzła, - demontaż istniejących pomp c.o.i strefy, c.w., c.o.ii strefy, - demontaż istniejącej automatyki pogodowej c.o. I strefy, c.w., c.o. II strefy z regulatorami EWRP-3, - montaż rozdzielnicy szafkowej 230/400V RWC wg rys. nr 3, - montaż instalacji oświetleniowej opisanej w p - cie 4.7., - montaż instalacji zasilającej silniki pomp c.o. I strefy, c.w., c.o. II strefy, - czasowe, naprzemienne sterowanie pomp c.o. I strefy i c.o. II strefy, - ciągłą pracę pompy c.w., z możliwością okresowego wyłączania pompy np. na noc, - instalację gniazd 1-faz., - instalację automatyki ciepłowniczej c.o. I strefy, c.w., c.o. II strefy wg projektu automatyki węzła Zasilanie, rozdzielnica RWC, pomiar energii elektrycznej. Energia elektryczna do węzła cieplnego doprowadzona jest z rozdzielnicy głównej budynku 230/400V RG, z wydzielonego, istniejącego pola (za pośrednictwem skrzynki żeliwnej zlokalizowanej w węźle cieplnym). Linię zasilającą wykonaną kablem YDY 5x6mm 2, należy pozostawić bez zmian. Zabezpieczenie linii zasilającej istniejącymi bezpiecznikami topikowymi 25A w SŻ (skrzynka żeliwna). Lokalizację projektowanej rozdzielnicy RWC w pomieszczeniu węzła, pokazano na rys. nr 1. Rozdzielnicę RWC węzła zaprojektowano w oparciu o szafkę blaszaną posiadającą stopień ochrony IP55, z wyposażeniem zgodnie z rys. nr 3. W rozdzielnicy należy umieścić odbitkę ksero schematu głównego rozdzielnicy wg rys. nr 2 lub jeden egz. niniejszej dokumentacji. Pomiar energii elektrycznej dla węzła cieplnego będzie wspólny z pozostałymi odbiorami budynku (pomiar dotychczasowy). Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 9
5 4.6. Instalacja siły, sterowanie, zabezpieczenie, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników pomp należy wykonać kablami YKY5x1,5mm 2. Do pomp c.o. I strefy i c.o. II strefy, należy ponadto doprowadzić sterownicze, dwużyłowe kable ekranowane. Odcinki instalacji siłowej prowadzone do wysokości 1,5m od podłogi należy chronić rurką winidurową RVS. Odcinki instalacji wprowadzane do tabliczek zaciskowych silników chronić rurką Peschla. Włączanie i wyłączanie silników pomp c.o. I strefy, odbywać się będzie za pomocą czteropołożeniowych łączników S1 i S2, (umieszczonych w obwodach zasilania cewek przekaźników pomocniczych pomp). Zastosowane łączniki umożliwiają sterowanie pompami c.o. I strefy: a) ręczne (awaryjne), b) automatyczne przez styk regulatora pogodowego (i jednocześnie naprzemienne), c) krótkotrwałe załączanie obu pomp w okresie przerwy grzewczej. Sterowanie automatyczne (położenie obu łączników S1 i S2 w pozycji AUTO ), odbywać się będzie poprzez styk regulatora pogodowego TROVIS 5179 i jednocześnie przez styk przekaźnika czasowego PC1, załączającego naprzemiennie pompy (patrz rys. nr 4). Położenie łączników w poz "LATO", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego Przy awarii aktualnie pracującej pompy, druga załączy się trwale. UWAGA: Zgodnie z wytycznymi producenta pomp WILO (i zastosowaniem modułów Stratos IF Ext. off), zastosowano sterowanie pomp bezpotencjałowymi stykami przekaźników pomocniczych K1 i K2. Przekaźniki pomocnicze nie przerywają torów głównych faz L1 i L2 zasilających silniki pomp c.o. I strefy! Pompy pozostają cały czas pod napięciem dopóty, dopóki załączone są wyłączniki silnikowe F1 i F2. Również położenie łączników S1 i S2 w poz. 0 0 ( pompa wyłączona ), nie powoduje wyłączenia napięcia z zacisków stojana. Załączenie i wyłączenie napięcia na zaciskach silnika pompy wyłącznikami F1 i F2 - szczegóły patrz rys. nr 4 i 8. Sterowanie pompą c.w. odbywać się będzie za pomocą trójpołożeniowego łącznika S3. Schemat sterowania pompą c.w. - patrz rys nr 5. Przewidziano ciągłą pracę pompy c.w. W położeniu łącznika S3 w poz. AUTO, pracą pompy steruje regulator 5179, umożliwiający zaprogramowanie pracy pompy cyrkulacyjnej c.w. (np. wyłączanie pompy na noc, święta itd.). Sterowanie pompami c.o. II strefy, odbywać się będzie podobnie jak pompami c.o. I strefy - schemat sterowania pomp c.o. II strefy - patrz rys. nr 6. Każdy z silników pomp c.o. I strefy, c.w. i c.o. II strefy, zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F5. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp zastosowano ponadto zabezpieczenie przeciążeniowe wykonane nastawialnymi członami przeciążeniowymi wyłączników silnikowych F1 F5. Pompy zabezpieczone będą przed suchobiegiem za pomocą manometrów kontaktowych. Praca pomp sygnalizowana będzie zieloną lampką w RWC Instalacja oświetlenia i gniazd 230V. Istniejącą instalację oświetleniową pomieszczeń węzła, należy zdemontować. Projektowaną instalację wykonać przewodem kabelkowym YDY4x1,5mm 2 i YDY3x1,5mm 2 n/t, z osprzętem szczelnym. Zastosowano oprawy jarzeniowe przemysłowe IP65, 2x40(36)W. Lokalizację punktów świetlnych przedstawiono na rys. nr 1. Ilość punktów świetlnych wynika z załączonych do projektu obliczeń, a typ opraw z wytycznych SPEC. Gniazda wtykowe 230V zainstalowane będą na rozdzielnicy i n/t. Łączniki oświetlenia mocować na wys. 1,4m od podłogi. Instalację oświetleniową w pomieszczeniu nr 1, należy zasilić sprzed wyłącznika głównego rozdzielnicy RWC, zgodnie z rys. nr 2. Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 10
6 Uwaga: 1. Ze względu na znaczną wysokość pomieszczenia węzła nr 1 (5,0m), oprawy mocować do przewieszek wykonanych z drutu 6mm, mocowanych do ścian śrubami rzymskimi! 2. Dla pomieszczeń nr 2 i nr 3 przewidzieć dotychczasowe zasilanie obwodów oświetleniowych (zasilanie z obwodów piwnic budynku) Instalacja automatyki c.o. I i II strefy, c.w. Projekt automatycznej regulacji temperatury c.o. I strefy (nadążnej), c.w. (stałowartościowej) i c.o. II strefy (nadążnej), opracowano w oparciu o urządzenia zwarte w projekcie technologii i automatyki węzła. Układ automatycznej regulacji temperatury c.o. I strefy, c.w. i c.o.ii strefy, będzie zawierał następujące urządzenia: - regulator elektroniczny typu TROVIS 5179, - elektryczny siłownik liniowy c.o. I strefy typu z zaworem typu 3222, - elektryczny siłownik liniowy c.w. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.o. II strefy typu z zaworem typu 3222, - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.o. I strefy Pt1000 typu , - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.w. Pt1000 typu , - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.o.ii strefy Pt1000 typu , - czujnik termometru rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.o. I strefy STW typu , - ogranicznik temperatury instalacji c.o. II strefy STW typu , - ogranicznik temperatury instalacji c.w. STB typu Przybliżone miejsca zainstalowania elementów automatyki, zostały przedstawione na rys. nr 1. Niniejszy projekt obejmuje połączenia elektryczne między w/w urządzeniami, które należy wykonać przewodami kabelkowymi YLY5x1,0mm 2, YLY3x1,0mm 2 i YLY2x1,0mm 2. Zasilanie regulatora przewodem kabelkowym YLY7x1,0mm 2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 7. Kable połączeń elementów automatyki układać w korytku kablowym i rurkach RVS, n/t Ochrona od porażeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa IP-55 rozdzielnicy RWC, - izolacja przewodów. Jako system dodatkowej ochrony od porażeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez : - bezpieczniki topikowe (SŻ), - wyłączniki nadmiarowo prądowe (RWC), - wyłączniki różnicowoprądowe (RWC), Projektowany układ sieci w węźle cieplnym TN-S Instalacja uziemień ochronnych Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy RWC, zacisk PE szafki regulatora, manometry kontaktowe, - korytka kablowe, zaciski PE gniazd, STB, STW, oprawy oświetleniowe, - silniki pomp. Instalację połączeń wyrównawczych w węźle, wykonaną płaskownikiem FeZn30x3mm, należy pozostawić bez zmian. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.o.i, c.w., c.o.ii, z.w., masy metalowe urządzeń technologicznych. Szynę wyrównawczą FeZn30x3 połączyć z instalacją połączeń wyrównawczych budynku i Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 11
7 rurą zimnej wody. Zacisk ochronny PE rozdzielnicy RWC połączyć z 5-tą żyłą przewodu zasilającego (żyłą PE) i taśmą połączeń wyrównawczych FeZn30x0mm. Żyłę ochronną PE przewodu zasilającego połączyć w rozdzielnicy SŻ z zaciskiem ochronnym PE. Do ochrony silników wykorzystać żyłę PE przewodów zasilających silniki. Po wykonaniu całości projektowanej instalacji należy protokolarnie sprawdzić skuteczność przyjętej ochrony oraz przeprowadzić badania natężenia oświetlenia zgodnie z PN-EN Obliczenia techniczne Bilans mocy, dobór linii zasilającej i zabezpieczeń wlz 1. dwie pompy c.o. I strefa 2x1,55kW = 3,1 kw 2. pompa c.w. 0,31kW 3. dwie pompy c.o. II strefa 2x1,55kW = 3,1 kw 4. gniazdo 1-faz 1,5 kw 5. oświetlenie 0,6 kw 6. automatyka 0,1 kw Łącznie Pi = 8,7 kw Moc szczytowa Ps = 5,6kW cosφ = 0,9 I n = P s : ( 1,73 x U x cosφ) = 5600 : (1,73 x 400 x 0,9) = 9,0A Dla zasilania rozdzielnicy RWC węzła przyjęto istniejący przewód YDY5x6mm 2 o obciążalności żył 40A. Ze względu na możliwość rozruchu po powrocie napięcia 3 silników oraz selektywność zabezpieczeń, przyjmuje się w SŻ zabezpieczenie 25A. Spadek napięcia wlz U < 2% 5.2. Instalacja oświetlenia węzła. Obliczenia natężenia oświetlenia dokonano wg programu DIALUX. Powierzchnia oświetlana - Soświetl. 46,4m 2. Przyjęto 6 opraw jarzeniowych 2x36W Natężenie średnie E śr = 220lx Wyniki obliczeń wg zbiorczego zestawienia - str. 15 Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 12
8 6. Zestawienie podstawowych materiałów Lp Wyszczególnienie Jedn. Ilość 1 Rozdzielnica kompletna węzła RWC wg. rys. 3 kpl 1 2 Oprawa jarzeniowa przemysłowa bryzgoszczelna ESSystemu PO 236PC szt 8 lub OPK-240, 2x40(36)W 3 Wyłącznik instalacyjny hermetyczny, n/t, 16A, typu ŁNH-1H szt 3 4 Płaskownik FeZn 30x2 mb 8 5 Kabel elektroenergetyczny typu YKY 5x1,5 mm 2 mb 60 6 Przewód kabelkowy typu YDY 3x2,5 mm 2 mb 25 7 Przewód kabelkowy typu YDY 3x1,5 mm 2 mb 80 8 Przewód kabelkowy typu YDY 2x1,5 mm 2 mb 6 9 Przewód kabelkowy typu YLY 7x1,0 mm 2 mb 3 10 Przewód kabelkowy typu YLY 5x1,0 mm 2 mb Przewód kabelkowy typu YLY 3x1,0 mm 2 mb 8 12 Przewód kabelkowy typu YLY 2x1,0 mm 2 mb Przewód ekranowany typu LIYCY 2x1,0mm 2 mb Rura winidurowa RVS18 mb Rurka karbowana giętka (Peschla) mb 5 16 Skrzynka z tw. sztucznych IP 55 typu Z2W, 165x250x140mm, szt 1 dla regulatora Odgałęźnik n/t, 4-ro wylotowy szt Korytko kablowe z pokrywą K50, a = 50mm mb Gniazdo n/t, 1-faz. hermetyczne, 10/16A, 2P+Z szt 1 20 Drut stalowy ocynkowany 6mm mb Śruba rzymska szt 4 Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 13

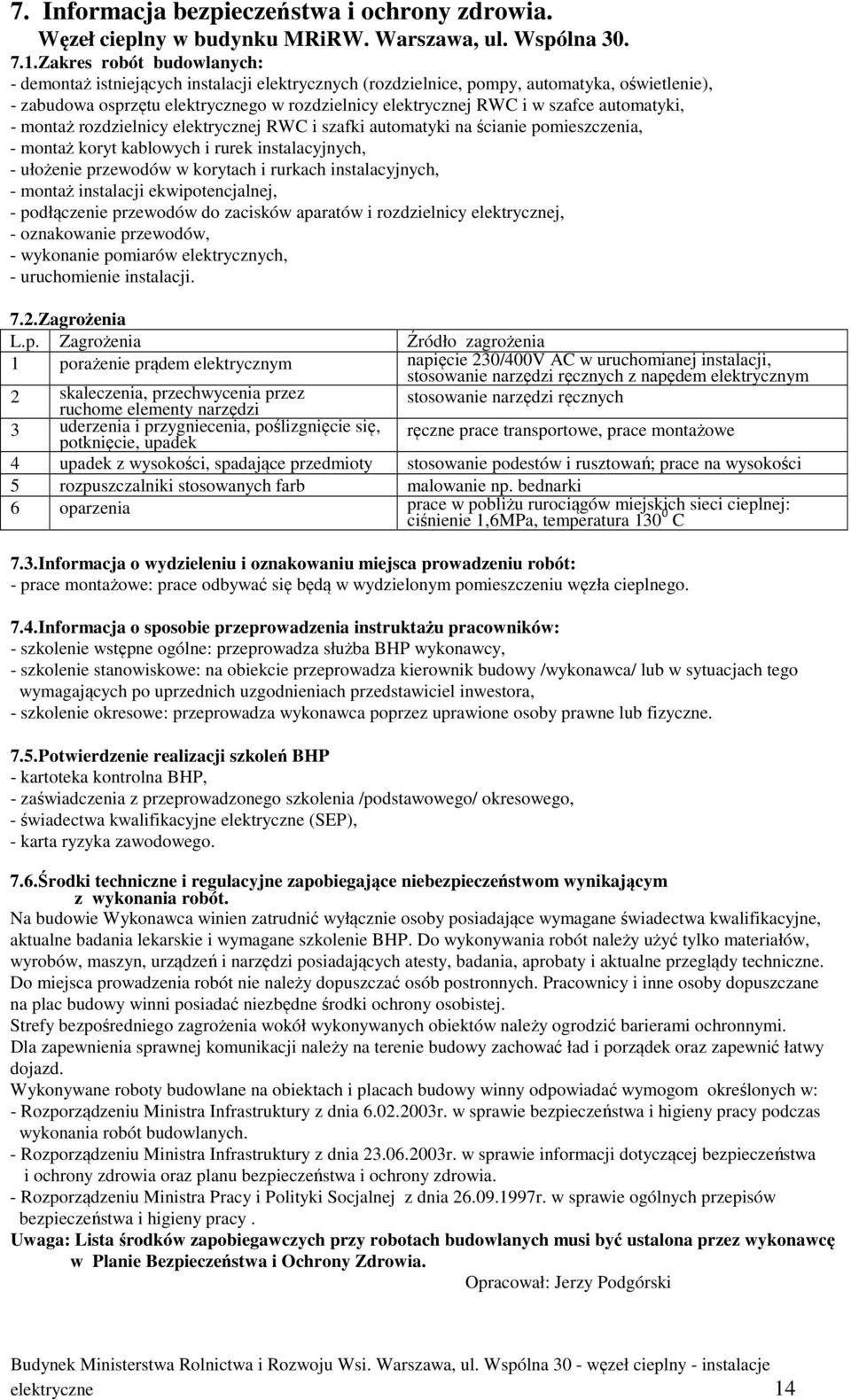

9 7. Informacja bezpieczeństwa i ochrony zdrowia. Węzeł cieplny w budynku MRiRW. Warszawa, ul. Wspólna Zakres robót budowlanych: - demontaż istniejących instalacji elektrycznych (rozdzielnice, pompy, automatyka, oświetlenie), - zabudowa osprzętu elektrycznego w rozdzielnicy elektrycznej RWC i w szafce automatyki, - montaż rozdzielnicy elektrycznej RWC i szafki automatyki na ścianie pomieszczenia, - montaż koryt kablowych i rurek instalacyjnych, - ułożenie przewodów w korytach i rurkach instalacyjnych, - montaż instalacji ekwipotencjalnej, - podłączenie przewodów do zacisków aparatów i rozdzielnicy elektrycznej, - oznakowanie przewodów, - wykonanie pomiarów elektrycznych, - uruchomienie instalacji Zagrożenia L.p. Zagrożenia Źródło zagrożenia 1 porażenie prądem elektrycznym napięcie 230/400V AC w uruchomianej instalacji, stosowanie narzędzi ręcznych z napędem elektrycznym 2 skaleczenia, przechwycenia przez stosowanie narzędzi ręcznych ruchome elementy narzędzi 3 uderzenia i przygniecenia, poślizgnięcie się, ręczne prace transportowe, prace montażowe potknięcie, upadek 4 upadek z wysokości, spadające przedmioty stosowanie podestów i rusztowań; prace na wysokości 5 rozpuszczalniki stosowanych farb malowanie np. bednarki 6 oparzenia prace w pobliżu rurociągów miejskich sieci cieplnej: ciśnienie 1,6MPa, temperatura C 7.3. Informacja o wydzieleniu i oznakowaniu miejsca prowadzeniu robót: - prace montażowe: prace odbywać się będą w wydzielonym pomieszczeniu węzła cieplnego Informacja o sposobie przeprowadzenia instruktażu pracowników: - szkolenie wstępne ogólne: przeprowadza służba BHP wykonawcy, - szkolenie stanowiskowe: na obiekcie przeprowadza kierownik budowy /wykonawca/ lub w sytuacjach tego wymagających po uprzednich uzgodnieniach przedstawiciel inwestora, - szkolenie okresowe: przeprowadza wykonawca poprzez uprawione osoby prawne lub fizyczne Potwierdzenie realizacji szkoleń BHP - kartoteka kontrolna BHP, - zaświadczenia z przeprowadzonego szkolenia /podstawowego/ okresowego, - świadectwa kwalifikacyjne elektryczne (SEP), - karta ryzyka zawodowego Środki techniczne i regulacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót. Na budowie Wykonawca winien zatrudnić wyłącznie osoby posiadające wymagane świadectwa kwalifikacyjne, aktualne badania lekarskie i wymagane szkolenie BHP. Do wykonywania robót należy użyć tylko materiałów, wyrobów, maszyn, urządzeń i narzędzi posiadających atesty, badania, aprobaty i aktualne przeglądy techniczne. Do miejsca prowadzenia robót nie należy dopuszczać osób postronnych. Pracownicy i inne osoby dopuszczane na plac budowy winni posiadać niezbędne środki ochrony osobistej. Strefy bezpośredniego zagrożenia wokół wykonywanych obiektów należy ogrodzić barierami ochronnymi. Dla zapewnienia sprawnej komunikacji należy na terenie budowy zachować ład i porządek oraz zapewnić łatwy dojazd. Wykonywane roboty budowlane na obiektach i placach budowy winny odpowiadać wymogom określonych w: - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych. - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. - Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Uwaga: Lista środków zapobiegawczych przy robotach budowlanych musi być ustalona przez wykonawcę w Planie Bezpieczeństwa i Ochrony Zdrowia. Opracował: Jerzy Podgórski Budynek Ministerstwa Rolnictwa i Rozwoju Wsi. Warszawa, ul. Wspólna 30 - węzeł cieplny - instalacje elektryczne 14

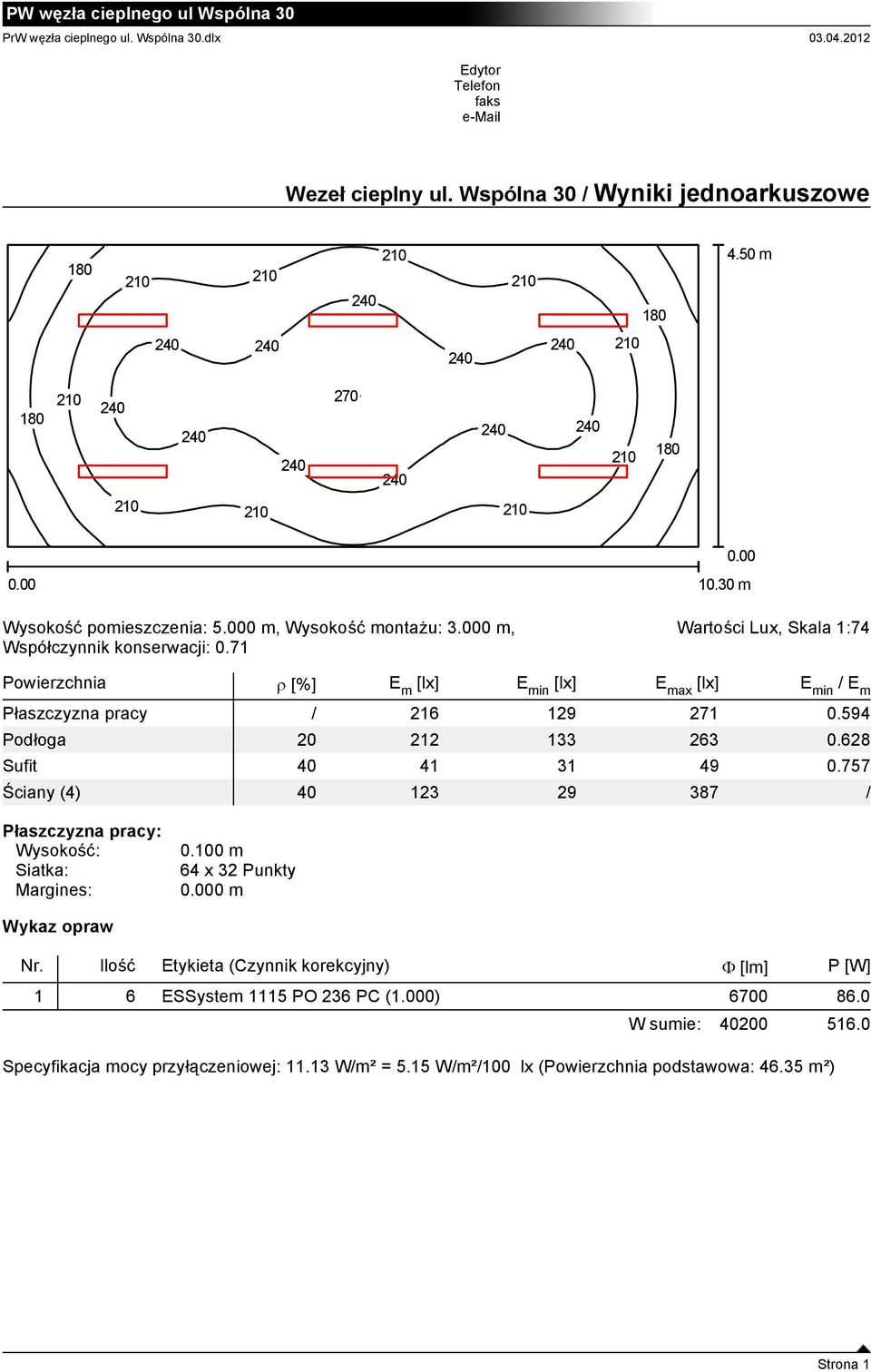

10 PW węzła cieplnego ul Wspólna 30 PrW węzła cieplnego ul. Wspólna 30.dlx Edytor Telefon faks Wezeł cieplny ul. Wspólna 30 / Wyniki jednoarkuszowe m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala 1:74 Powierzchnia [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 6 ESSystem 1115 PO 236 PC (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 5.15 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 1
11
12
13
14
15
16
17
18
PROJEKT BUDOWLANO-WYKONAWCZY DOPOSAŻENIA W WĘZEŁ CIEPŁA TECHNOLOGICZNEGO W ZESPOLE SZKÓŁ NR 112 PRZY UL. OTWOCKIEJ 3 INSTALACJE ELEKTRYCZNE
