PROJEKT INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ ZASILANIA UKŁADU KLIMATYZACJI

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ ZASILANIA UKŁADU KLIMATYZACJI"

Transkrypt

1 SYSTHERM Danuta Gazińska S. J Poznań ul. Św. Wincentego 7 Tel. 61/ Fax. 61/ Konto: Raiffeisen Bank Polska S.A. Nr NIP: PROJEKT INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ ZASILANIA UKŁADU KLIMATYZACJI OBIEKT: AGENCJA RESTRUKTURYZACJI I MODERNIZACJI ROLNICTWA UL.. FABRYCZNAF 4, KROTOSZYNK INWESTOR: AGENCJA RESTRUKTURYZACJI I MODERNIZACJI ROLNICTWA AL.. JANAJ PAWŁA II WARSZAWAW PROJEKTOWAŁ: MGR INś ZBYSZKO POGORZELSKI NR 72/86/PW OPRACOWANIE: MGR MGR INś INś.. PAWEŁ SOBCZAK ŁUKASZ LEWANDOWICZ SPRAWDZIŁ: DR INś.. BOLESŁAW GAZIŃSKI NR EW. 5467/79 EGZEMPLARZ NR... POZNAŃ, LIPIEC 2011

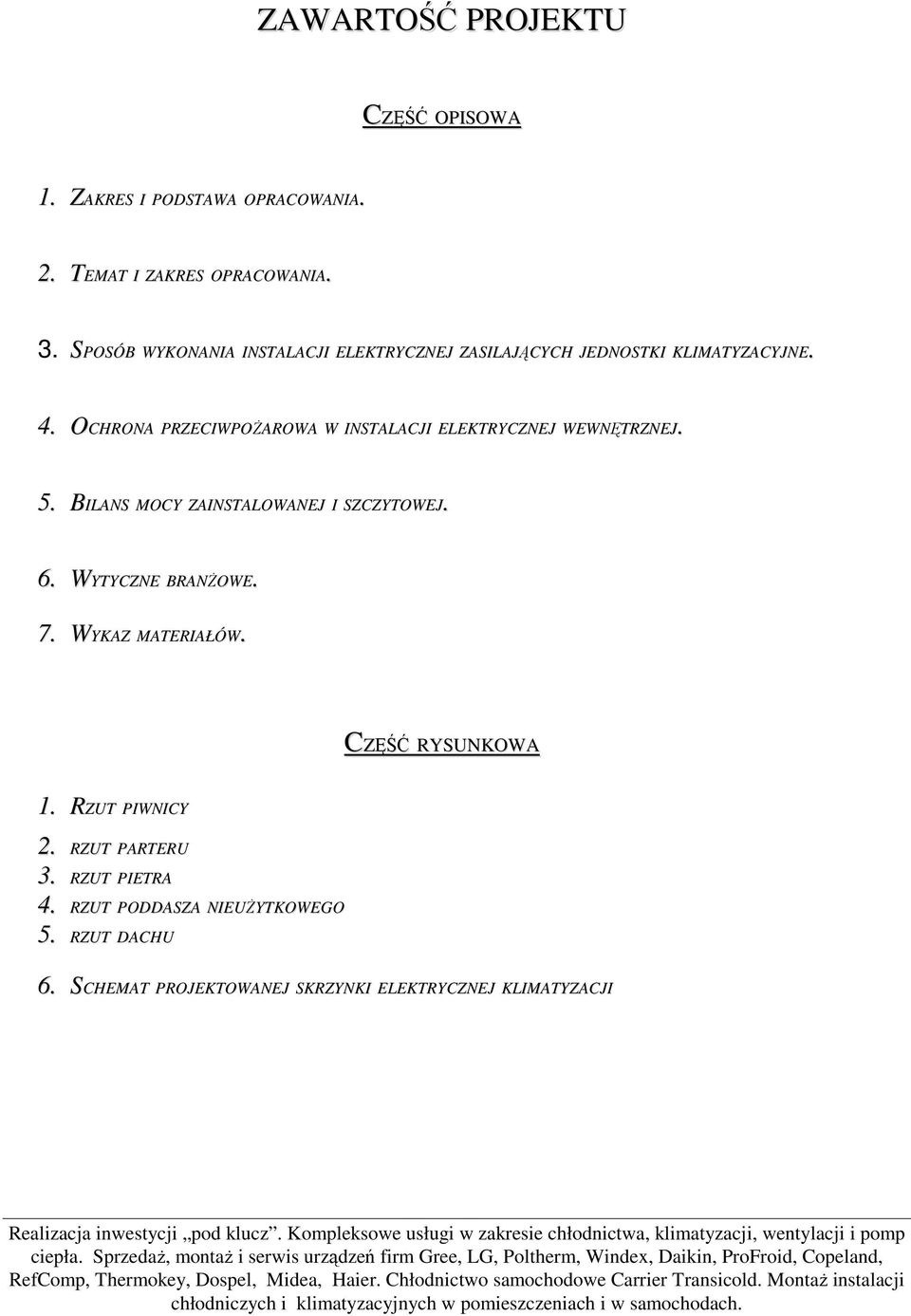

2 ZAWARTOŚĆ PROJEKTU CZĘŚĆ OPISOWA 1. ZAKRES I PODSTAWA OPRACOWANIA. 2. TEMAT I ZAKRES OPRACOWANIA. 3. SPOSÓB WYKONANIA INSTALACJI ELEKTRYCZNEJ ZASILAJĄCYCH JEDNOSTKI KLIMATYZACYJNE. 4. OCHRONA PRZECIWPOśAROWA W INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ. 5. BILANS MOCY ZAINSTALOWANEJ I SZCZYTOWEJ. 6. WYTYCZNE BRANśOWE. 7. WYKAZ MATERIAŁÓW. CZĘŚĆ RYSUNKOWA 1. RZUT PIWNICY 2. RZUT PARTERU 3. RZUT PIETRA 4. RZUT PODDASZA NIEUśYTKOWEGO 5. RZUT DACHU SCHEMAT PROJEKTOWANEJ SKRZYNKI ELEKTRYCZNEJ KLIMATYZACJI

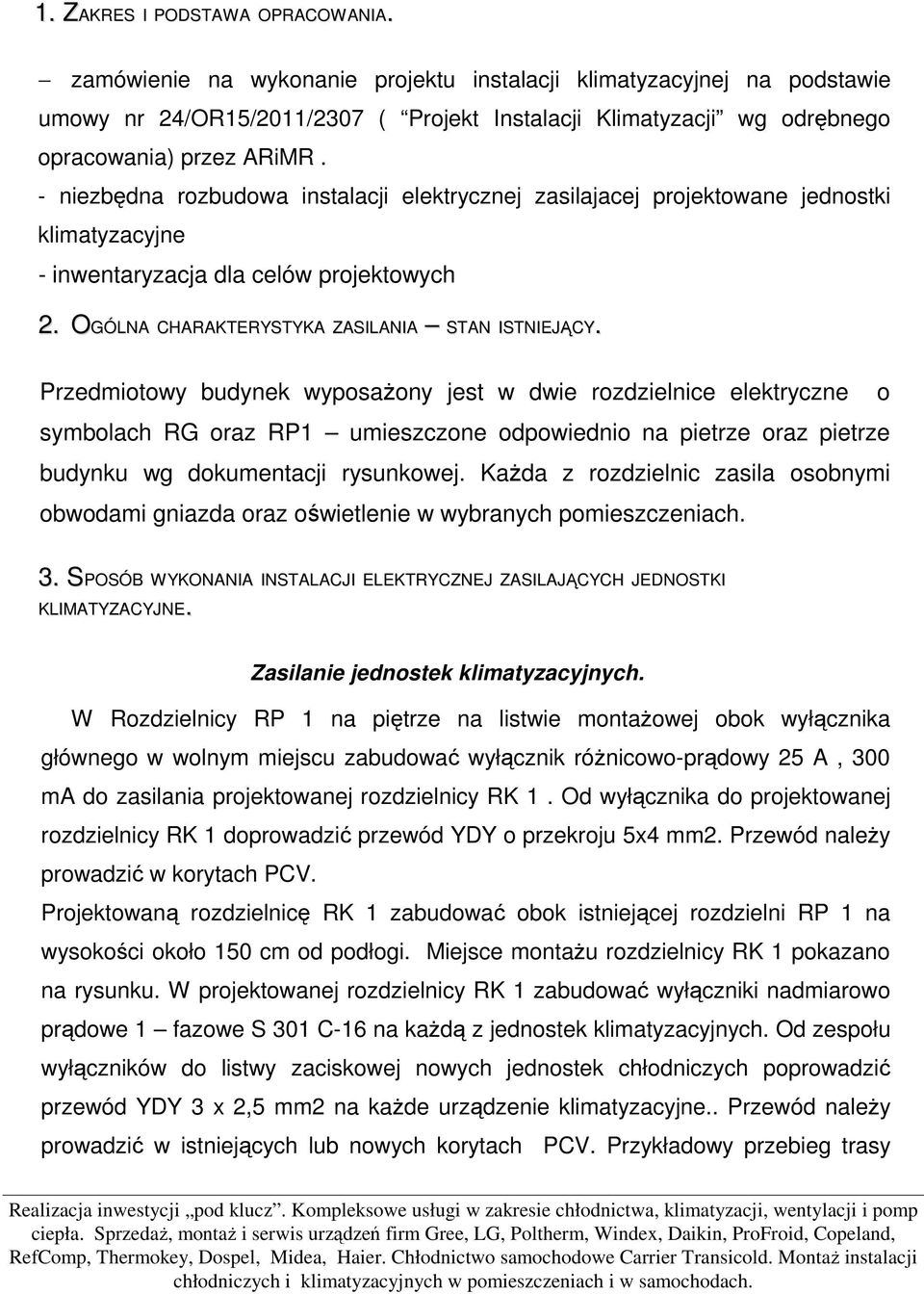

3 1. ZAKRESZ I PODSTAWA OPRACOWANIA. zamówienie na wykonanie projektu instalacji klimatyzacyjnej na podstawie umowy nr 24/OR15/2011/2307 ( Projekt Instalacji Klimatyzacji wg odrębnego opracowania) przez ARiMR. - niezbędna rozbudowa instalacji elektrycznej zasilajacej projektowane jednostki klimatyzacyjne - inwentaryzacja dla celów projektowych 2. OGÓLNA CHARAKTERYSTYKA ZASILANIA STAN ISTNIEJĄCY. Przedmiotowy budynek wyposaŝony jest w dwie rozdzielnice elektryczne symbolach RG oraz RP1 umieszczone odpowiednio na pietrze oraz pietrze budynku wg dokumentacji rysunkowej. KaŜda z rozdzielnic zasila osobnymi obwodami gniazda oraz oświetlenie w wybranych pomieszczeniach. 3. SPOSÓBS WYKONANIA INSTALACJI ELEKTRYCZNEJ ZASILAJĄCYCH JEDNOSTKI KLIMATYZACYJNE. o Zasilanie jednostek klimatyzacyjnych. W Rozdzielnicy RP 1 na piętrze na listwie montaŝowej obok wyłącznika głównego w wolnym miejscu zabudować wyłącznik róŝnicowo-prądowy 25 A, 300 ma do zasilania projektowanej rozdzielnicy RK 1. Od wyłącznika do projektowanej rozdzielnicy RK 1 doprowadzić przewód YDY o przekroju 5x4 mm2. Przewód naleŝy prowadzić w korytach PCV. Projektowaną rozdzielnicę RK 1 zabudować obok istniejącej rozdzielni RP 1 na wysokości około 150 cm od podłogi. Miejsce montaŝu rozdzielnicy RK 1 pokazano na rysunku. W projektowanej rozdzielnicy RK 1 zabudować wyłączniki nadmiarowo prądowe 1 fazowe S 301 C-16 na kaŝdą z jednostek klimatyzacyjnych. Od zespołu wyłączników do listwy zaciskowej nowych jednostek chłodniczych poprowadzić przewód YDY 3 x 2,5 mm2 na kaŝde urządzenie klimatyzacyjne.. Przewód naleŝy prowadzić w istniejących lub nowych korytach PCV. Przykładowy przebieg trasy

4 zasilania jednostek klimatyzacyjnych pokazano na rysunkach załączonych do w/w dokumentacji. W Rozdzielnicy RG na parterze na listwie montaŝowej obok wyłącznika głównego w wolnym miejscu zabudować wyłącznik róŝnicowo-prądowy 25 A, 30 ma do zasilania projektowanej rozdzielnicy RK 2. Od wyłącznika do projektowanej rozdzielnicy RK 2 zabudować przewód YDY o przekroju 5x4 mm2. Przewód prowadzić w korytach PCV. Projektowaną rozdzielnicę RK 2 zabudować obok istniejącej rozdzielni RG na wysokości około 150 cm od podłogi. Miejsce montaŝu rozdzielnicy RK 2 pokazano na rysunku. W projektowanej rozdzielnicy RK 2 zabudować wyłączniki nadmiarowo prądowe 1 fazowe S 301 C-16 na kaŝdą z jednostek klimatyzacyjnych. Od zespołu wyłączników do listwy zaciskowej nowych jednostek chłodniczych poprowadzić przewód YDY 3x2,5 mm2 na kaŝde urządzenie klimatyzacyjne.. Przewód naleŝy prowadzić w istniejących i/lub nowych korytach PCV. Przykładowy przebieg trasy zasilania jednostek klimatyzacyjnych pokazano na rysunkach załączonych do w/w dokumentacji. Projektowaną tablicę RK 1 wyposaŝono w zestaw aparatów jak poniŝej: 1. Rozłącznik typu Dilos 0040A-1 szt, 2. Wyłącznik nadmiarowo prądowy o symbolu S 301 C16 6 szt Projektowaną tablicę RK 2 wyposaŝono w zestaw aparatów jak poniŝej: 1. Rozłącznik typu Dilos 0040A-1 szt, 2. Wyłącznik nadmiarowo prądowy o symbolu S 301 C16 8 szt

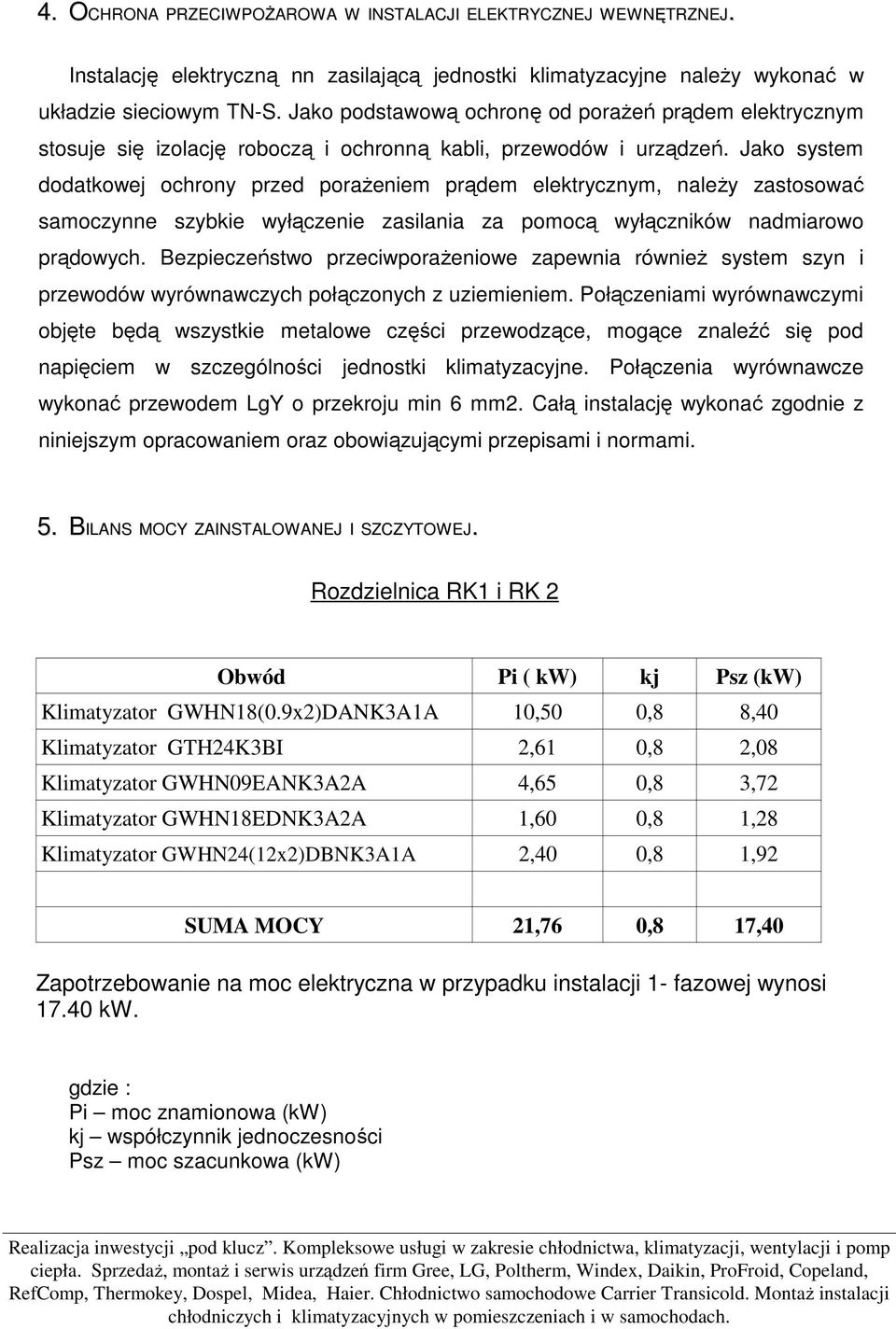

5 4. OCHRONA PRZECIWPOśAROWA W INSTALACJI ELEKTRYCZNEJ WEWNĘTRZNEJ. Instalację elektryczną nn zasilającą jednostki klimatyzacyjne naleŝy wykonać w układzie sieciowym TN-S. Jako podstawową ochronę od poraŝeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Jako system dodatkowej ochrony przed poraŝeniem prądem elektrycznym, naleŝy zastosować samoczynne szybkie wyłączenie zasilania za pomocą wyłączników nadmiarowo prądowych. Bezpieczeństwo przeciwporaŝeniowe zapewnia równieŝ system szyn i przewodów wyrównawczych połączonych z uziemieniem. Połączeniami wyrównawczymi objęte będą wszystkie metalowe części przewodzące, mogące znaleźć się pod napięciem w szczególności jednostki klimatyzacyjne. Połączenia wyrównawcze wykonać przewodem LgY o przekroju min 6 mm2. Całą instalację wykonać zgodnie z niniejszym opracowaniem oraz obowiązującymi przepisami i normami. 5. BILANS MOCY ZAINSTALOWANEJ I SZCZYTOWEJ. Rozdzielnica RK1 i RK 2 Obwód Pi ( kw) kj Psz (kw) Klimatyzator GWHN18(0.9x2)DANK3A1A 10,50 0,8 8,40 Klimatyzator GTH24K3BI 2,61 0,8 2,08 Klimatyzator GWHN09EANK3A2A 4,65 0,8 3,72 Klimatyzator GWHN18EDNK3A2A 1,60 0,8 1,28 Klimatyzator GWHN24(12x2)DBNK3A1A 2,40 0,8 1,92 SUMA MOCY 21,76 0,8 17,40 Zapotrzebowanie na moc elektryczna w przypadku instalacji 1- fazowej wynosi kw. gdzie : Pi moc znamionowa (kw) kj współczynnik jednoczesności Psz moc szacunkowa (kw)

6 6.WYTYCZNE BRANśOWE. MoŜliwości zasilania z istniejącej instalacji. W oparciu o wytyczne przekazane przez Inwestora istnieje moŝliwość podłączenia rozdzielni RK1 i RK2 do istniejącej rozdzielni znajdujących się w obiekcie. Za prawidłowe wykonanie oraz poprawne funkcjonowanie instalacji elektrycznej odpowiedzialna jest firma wykonująca instalację elektryczną dla wykonanego zakresu tj. od szafy rozdzielczej RP 1 i RG poprzez szafę RK 1 i RK 2 do kaŝdej z jednostek klimatyzacyjnych. Urządzenia klimatyzacyjne naleŝy serwisować wg wytycznych producenta aby zapewnić ich prawidłowe funkcjonowanie okresowe przeglądy konserwacyjne. BranŜa elektryczna: Zasilono energią elektryczną następujące urządzenia: klimatyzator typu naścienny model GWHN18(0,9x2)DANK3A1A firmy GREE o mocy chłodniczej 2 x 2,6 kw - 6 szt. Charakterystyka elektryczna: V/1/50 Hz moc : 1,75 kw SpręŜarka: pobór przy pracy: 7,60 A; Apm. przy starcie 45,65 A klimatyzator typ przypodłogowo - podsufitowy model GTH24K3BI firmy GREE o mocy chłodniczej 7.1 kw - 1 szt. Charakterystyka elektryczna: V/1/50 Hz moc: 2,61 kw SpręŜarka: pobór przy pracy: A; Apm. przy starcie 68,08 A klimatyzator typ naścienny model GWHN09EANK3A2A firmy GREE o mocy chłodniczej 2,6 kw - 5 szt. Charakterystyka elektryczna: V/1/50 Hz moc: 0.93 kw SpręŜarka: pobór przy pracy: 4,04 A; Apm. przy starcie 24,26 A

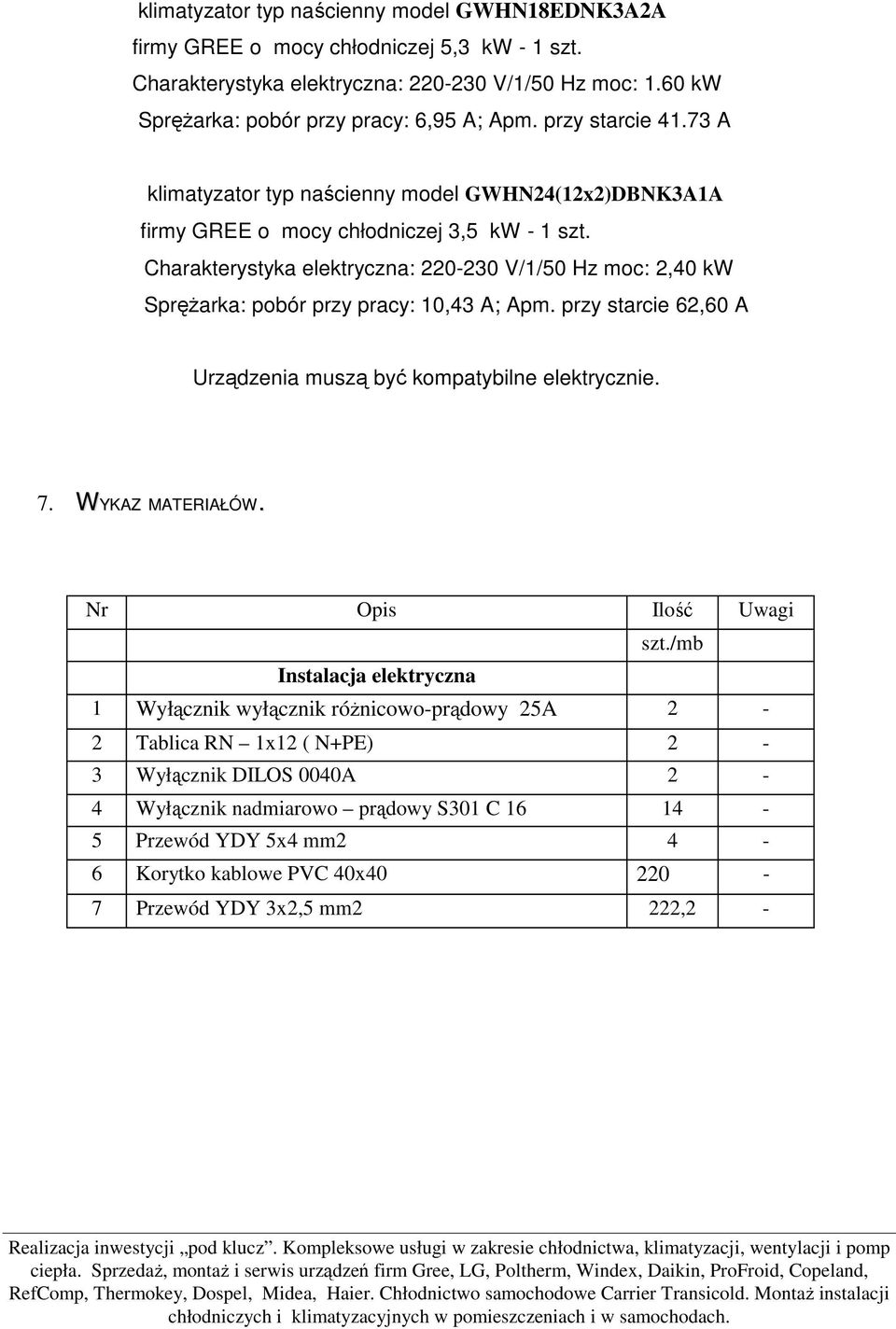

7 klimatyzator typ naścienny model GWHN18EDNK3A2A firmy GREE o mocy chłodniczej 5,3 kw - 1 szt. Charakterystyka elektryczna: V/1/50 Hz moc: 1.60 kw SpręŜarka: pobór przy pracy: 6,95 A; Apm. przy starcie A klimatyzator typ naścienny model GWHN24(12x2)DBNK3A1A firmy GREE o mocy chłodniczej 3,5 kw - 1 szt. Charakterystyka elektryczna: V/1/50 Hz moc: 2,40 kw SpręŜarka: pobór przy pracy: 10,43 A; Apm. przy starcie 62,60 A Urządzenia muszą być kompatybilne elektrycznie. 7. WYKAZ MATERIAŁÓW. Nr Opis Ilość Uwagi szt./mb Instalacja elektryczna 1 Wyłącznik wyłącznik róŝnicowo-prądowy 25A 2-2 Tablica RN 1x12 ( N+PE) 2-3 Wyłącznik DILOS 0040A 2-4 Wyłącznik nadmiarowo prądowy S301 C Przewód YDY 5x4 mm2 4-6 Korytko kablowe PVC 40x Przewód YDY 3x2,5 mm2 222,2 -
