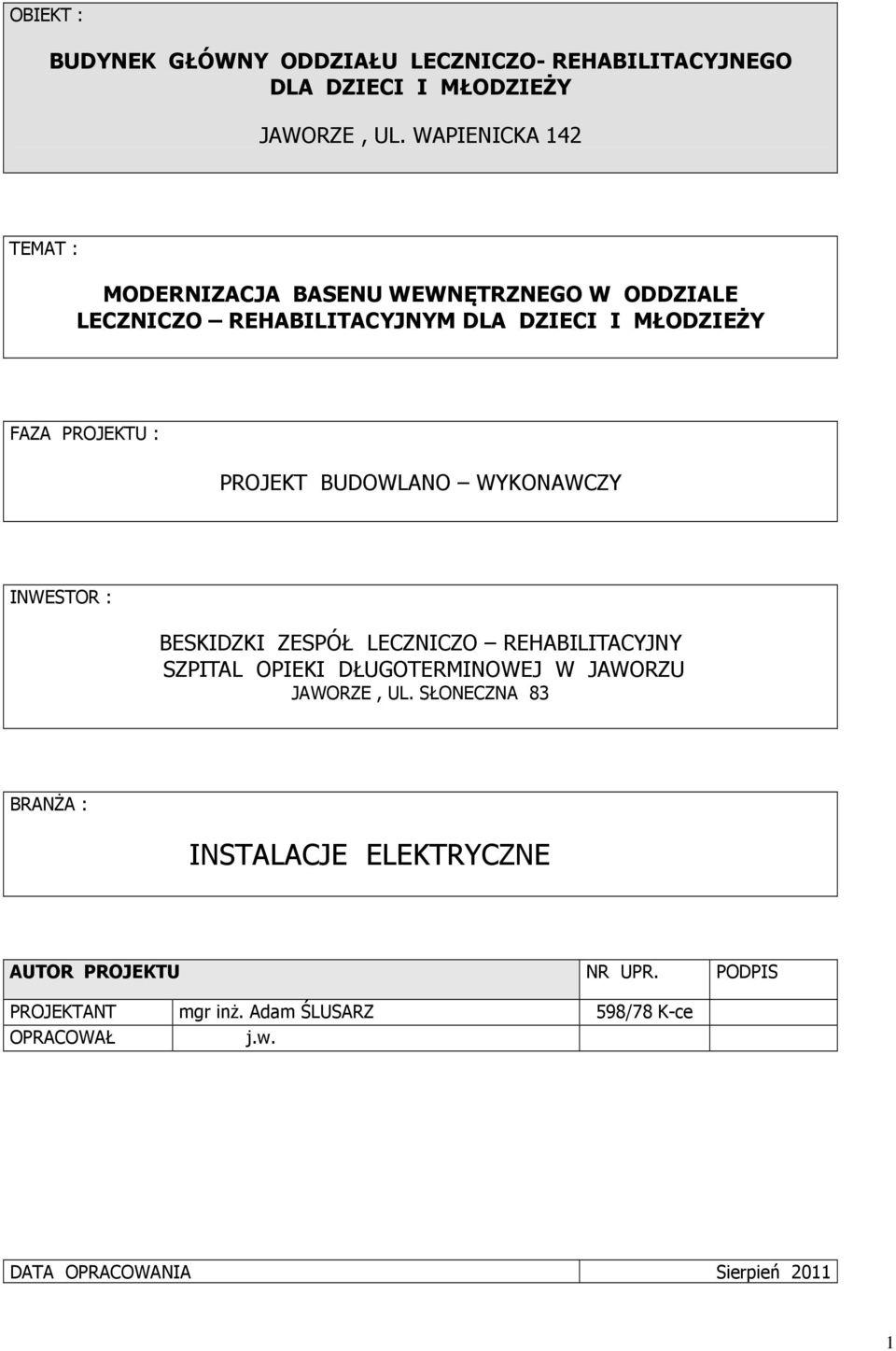

1 OBIEKT : BUDYNEK GŁÓWNY ODDZIAŁU LECZNICZO- REHABILITACYJNEGO DLA DZIECI I MŁODZIEŻY JAWORZE, UL. WAPIENICKA 142 TEMAT : MODERNIZACJA BASENU WEWNĘTRZNEGO W ODDZIALE LECZNICZO REHABILITACYJNYM DLA DZIECI I MŁODZIEŻY FAZA PROJEKTU : PROJEKT BUDOWLANO WYKONAWCZY INWESTOR : BESKIDZKI ZESPÓŁ LECZNICZO REHABILITACYJNY SZPITAL OPIEKI DŁUGOTERMINOWEJ W JAWORZU JAWORZE, UL. SŁONECZNA 83 BRANŻA : INSTALACJE ELEKTRYCZNE AUTOR PROJEKTU NR UPR. PODPIS PROJEKTANT mgr inż. Adam ŚLUSARZ 598/78 K-ce OPRACOWAŁ j.w. DATA OPRACOWANIA Sierpień

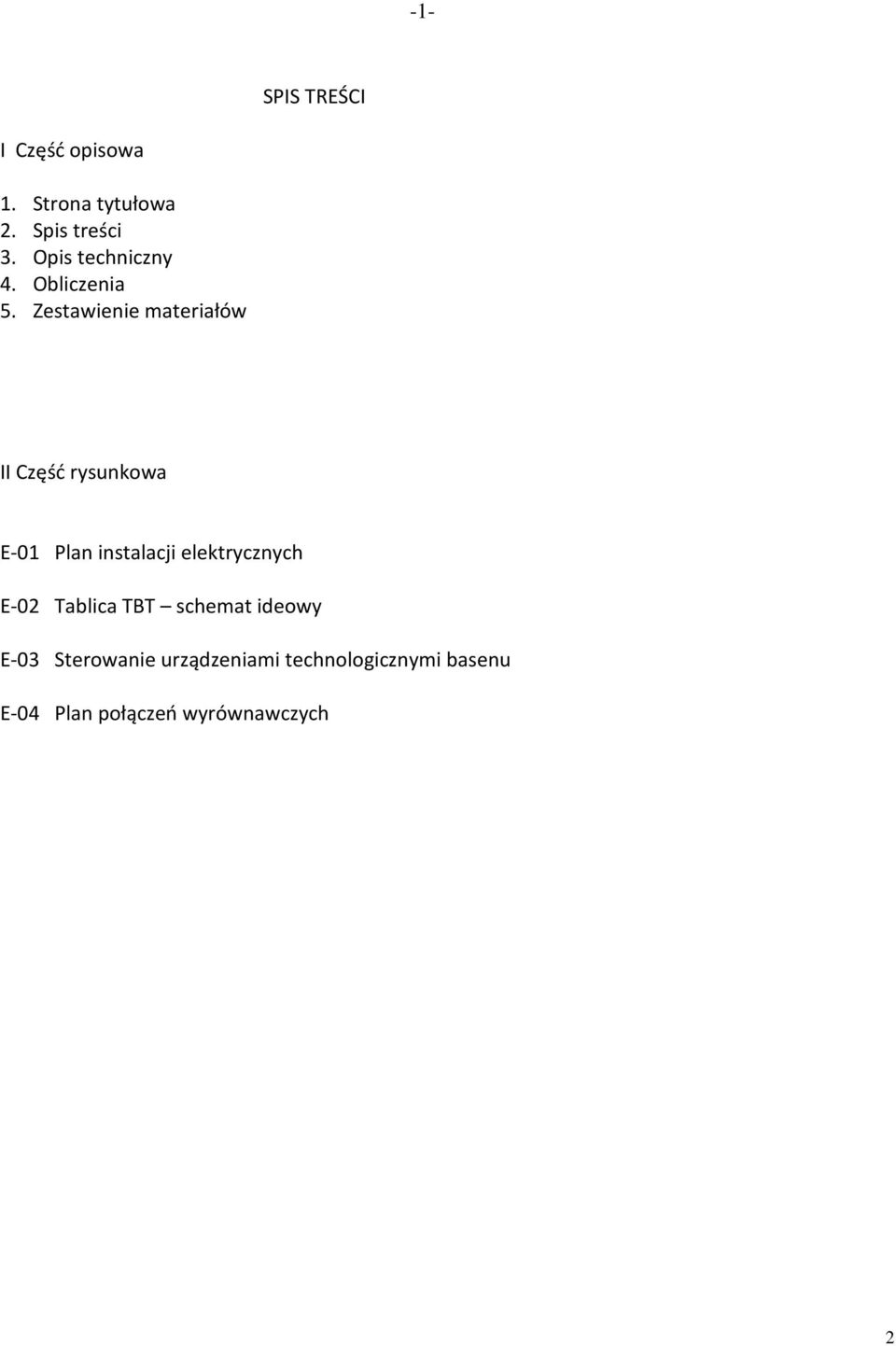

2 -1- SPIS TREŚCI I Część opisowa 1. Strona tytułowa 2. Spis treści 3. Opis techniczny 4. Obliczenia 5. Zestawienie materiałów II Część rysunkowa E-01 Plan instalacji elektrycznych E-02 Tablica TBT schemat ideowy E-03 Sterowanie urządzeniami technologicznymi basenu E-04 Plan połączeń wyrównawczych 2

3 -2-3. OPIS TECHNICZNY 3.1 Wstęp Przedmiotem opracowania jest projekt wykonawczy zasilania, instalacji siły,sterowania i uziemień Modernizacji Basenu Wewnętrznego w Oddziale Leczniczo-Rehabilitacyjnym dla Dzieci i Młodzieży w Jaworzu przy ul. Wapienickiej Zakres opracowania - instalacja zasilania WLZ dla TBT - tablica zasilająco-sterownicza TBT układu technologicznego basenu - instalacja siły i sterowania - instalacja uziemień i połączeń wyrównawczych 3.3 Podstawa opracowania - projekt budowlano-architektoniczny modernizacji basenu /prac. SABUD/ - j.w. lecz projekt instalacji sanitarnych - j.w. lecz projekt technologiczny - uzgodnienia z użytkownikiem obiektu - uzgodnienia branżowe /instalacje sanitarne i technologiczne/ - uzgodnienia robocze z Inwestorem - obowiązujące normy i przepisy 3.4 Wskaźniki techniczne - Napięcie zasilania - 230/400V - Moc zainstalowana Pi = 7.0 kw - Moc zapotrzebowana /szczytowa/ Ps = 7.0kW - Cos fi = Dodatkowa ochrona przed porażeniem SAMOCZYNNE WYŁĄCZENIE ZASILANIA - Układ zasilania TT - Układ instalacji TT 3.5 Zasilanie Projektowane odbiory modernizowanego BASENU zasilono z istniejącej rozdzielnicy głównej R3 kablem typu YKY5x6 o długości ok. 35m. W/wym. wlz prowadzić należy w korytku kablowym lub na uchwytach dystansowych po ścianach i dźwigarach istniejącej kotłowni. W istniejącej rozdz. RG zabudować dodatkowy wyłącznik bezpiecznikowy lub wykorzystać rezerwowy odpływ. 3.6 Instalacja siły i sterowania Dla zasilania i sterownia urządzeniami technologicznymi modernizowanego basenu wykonać należy następujący zakres instalacji elektrycznych: -wykonać i zamontować tablicę zasilająco-sterowniczą TBT wg szczegółowego opracowania przedstawionego na rys.e-02 - zasilić przewodami kabelkowymi poszczególne odbiory technologiczne pokazane na rys. E-01 - ponadto zasilić ze sterowaniem /niezależnie/ w kotłowni z istniejącej rozdzielnicy RZS5 pompę c.o. - większość odbiorów technologicznych sterowana jest poprzez sterowniki dla basenów dużego i małego - niezależnie sterowana jest tylko pompa masażu /z tablicy TBT/ i wentylator w pom. technicznym poprzez regulator REB Szczegółowy schemat ideowy sterowania urządzeniami technologicznymi basenu przedstawiono na rys. E-03. 3

4 Połączenia wyrównawcze Projekt niniejszy obejmuje tylko część instalacji połączeń wyrównawczych obiektu odnoszących się dla modernizowanego basenu. W tym celu należy zamontować główną szynę uziemiającą dla basenu /GSU/ do której przyłączyć: - wszystkie obudowy metalowe urządzeń technologicznych - wszystkie obudowy metalowe urządzeń sanitarnych - wszystkie obudowy metalowe urządzeń elektrycznych - punkt PE tablicy TBT - istniejący uziom otokowy obiektu Plan połączeń wyrównawczych przedstawiono na rys. E Ochrona przed porażeniem elektrycznym i wytyczne BHP Uzupełniajacą ochroną przed porażeniem elektrycznym jest SAMOCZYNNE WYŁĄCZENIE ZASILANIA./wyłączniki p.porażeniowe o Ir =0.03A/ System układu zasilania TT. Obudowa tablicy TBT w 2-gim stopniu ochronności Cały obiekt jest wyposażony w wyłącznik główny p.poż. Wszelkie prace elektryczne należy wykonywać zgodnie z obowiązującymi przepisami i normami. 4. OBLICZENIA Zestawienie - Bilans mocy na schemacie ideowym rys. E-02 - Spadek napięcia do RG poniżej 1% - Zabezpieczenie w Rg gg32a - Dodatkowa moc 7kW- mieści się w rezerwie mocy rozdzielnicy RG Projektant mgr inż. Adam Ślusarz 4

5 -4-5. ZESTAWIENIE MATERIAŁÓW MODERNIZACJA BASENU INSTALACJE ELEKTRYCZNE LP WYSZCZEGÓLNIENIE Jedn. Ilość Uwagi I ROZDZIELNICA RSE 1. Obudowa szafki z metalu IP44 o wym. 800x500x150 kpl 1 2. Wyłącznik główny typu FR40/3 szt 1 3. Lampka sygnalizacyjna L300 szt 3 4. Ochronnik p.przepięciowy DEHN QuardUp=1.5kV kpl 3 5. Wyłącznik p.porażeniowy P304/ Wyłącznik p.porażeniowy i nadmiarowy P312/C Wyłącznik instalacyjny S301/C S301/C S301/B Wyłącznik silnikowy PZM0-10/3Z nc 230V Moeller /Legrand/ 11. Wyłącznik silnikowy PZM0-6.3/3Z nc 230V Moeller /Legrand/ 12. Przekaźnik pomocniczy NH11-PKZ Moeller /Legrand/ 13. Stycznik DILM/3Z nc 230V/+2z/17A Moeller/Legrand/ 14. Stycznik DILM/3Z nc 230V/+2z/12A Moeller/Legrand/ 15. Stycznik DILM/2Z nc 230V/+2z/12A Moeller/Legrand/ 16. Stycznik DILM/2Z nc 230V/+2z/7A Moeller/Legrand/ 17. Listwa zaciskowa ZUG-15zac Przycisk sterowniczy z podświetleniem /czerwony 1z/ np. PROMET 19. Przycisk sterowniczy /zielony 1r/ j.w. 20. Gniazdo wtyczkowe 230V, IP Przewód Dy1.5 m 20 II KABLE I PRZEWODY 1. Kabel typu YKY5x6 m 35 /do sprawdzenia/ 2. Kabel typu YKY4x2.5 m 10 /do sprawdzenia/ 3. Przewód kabelkowy YDY4x1.5 m Przewód kabelkowy YDY3x1.5 m Przewód kabelkowy YDY3x2.5 m 10 III OSPRZĘT 1. Puszka rozgałęźna 3,4-wylot. szczelna metalowa szt 2 2. Gniazdo wtyczkowe 230V,10A/Z szczelne Korytko kablowe o szer. 50 mm m Rurki RL15-30 m Konstrukcje wsporcze kg 10 IV INSTALACJA UZIEMIAJĄCA 1. Taśma uziomowa Fe/Zn30x3 m Linka LYżo16 m Linka LYżo6 m 30 5

6 I ROZBUDOWA RZS5 /dla pompy/ 1. Wyłącznik główny typu FR16/1f szt 1 2. Lampka sygnalizacyjna L300 szt 1 3. Wyłącznik p.porażeniowy i nadmiarowy P312/C Wyłącznik bezpiecznikowy XLP
