1 SISTEME DE DETECȚIE ȘI ALARMARE LA INCENDIU

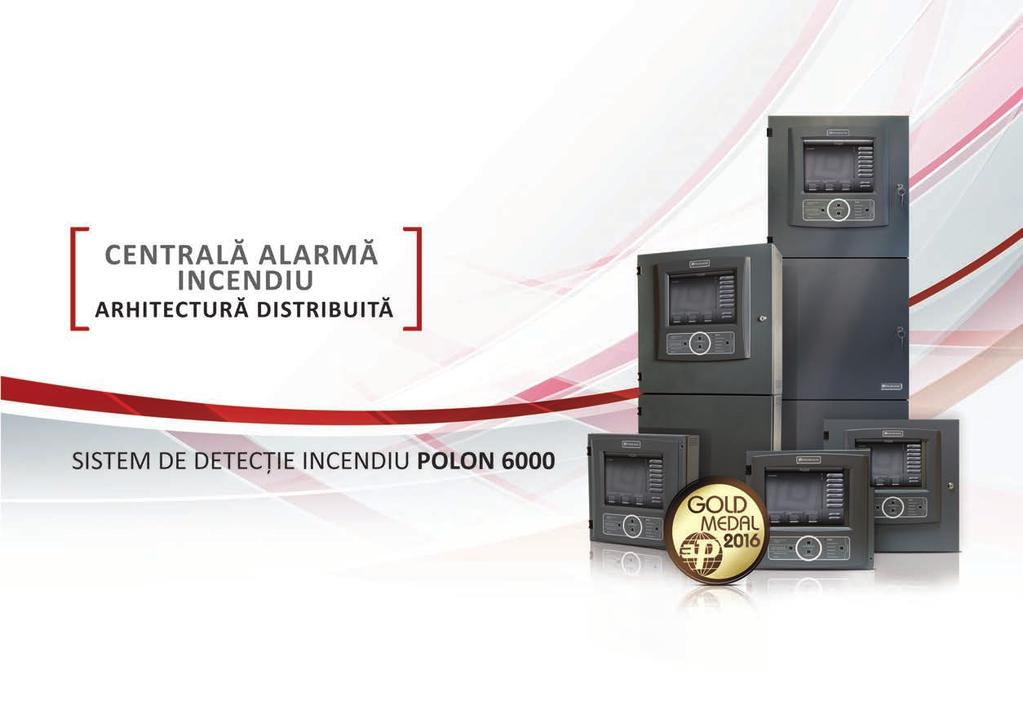

2 Prezentare generală Sistemul de detecție incendiu POLON 6000, adresabil și interactiv, este un ansambu de echipamente de ultimă tehnologie, proiectate pentru o detecție și alarmare rapidă a incendiilor, având funcțiile de indicare a originii precise a focului și controlul dispozitivelor de protecție și siguranță, precum și informarea cu privire la servicii de intervenție sau a paznicilor clădirii. Garantează protecția clădirilor mijlocii, mari și foarte mari, în special a clădirilor inteligente cu un număr ridicat de echipamente de protecție și siguranță la foc. POLON 6000 poate fi integrat cu ușurință în sistemele de management ale clădirilor. Datorită caracteristicilor specifice permite intregrarea unui set complet de dispozitive, potrivite condițiilor specifice ale clădirii. Sistemul POLON 6000 are la bază panouri de control de ultimă generație cu arhitectură distribuită și un nou set de elemente de linie (seria 6000), suplimentată cu elemente de linie din seria 4000 cu o versiune modificată a software-ului. Toate dispozitivele sistemului POLON 6000 sunt conforme cu cerințele ultimei ediții a Standardelor Europene EN 54. Panoul de control POLON 6000 cu arhitectură distribuită Panoul de control POLON 6000 a fost proiectat pornind de la ideea unui dispozitiv modular cu arhitectură distribuită. Este compus din mai multe module de diverse tipuri ce vor fi instalate în compartimente standardizate. Compartimentele pot fi aranjate ca unități separate sau combinate într-un set (așa-numitele noduri) care pot fi localizate în diverse locuri ale clădirii în cauză, chiar dacă aceste locații sunt la distanțe mari una de cealaltă. Toate modulele ce aparțin de un nod, precum și nodurile între ele, sunt conectate la un bus digital comun dublu (redundanță). Fiecare panou de control poate fi asamblat într-un mod flexibil cu module și noduri în conformitate cu cerințele individuale ale clădirii. O asemenea soluție permite aranjarea optimă a echipamentului aferent unui panou de control în funcție de locațiile necesare. Astfel sistemul este optimizat pentru a oferi un maxim de protecție, iar costurile de instalare sunt reduse, fără a reduce însă gradul de siguranță și funcționalitate al acestuia. Toate acestea sunt posibile datorită implementării unui controler cu un procesor dublu principal, busuri de comunicație și conexiuni prin cablu între diversele noduri. Panoul de control POLON 6000 este compus din panouri PSO-60 cu touch screen de 10, module funcționale: linii de detecție MLD-61 și MLD-62, modulul de intrări-ieșiri MKS-60, relee de ieșire MPK-60, module pentru semnale de ieșire MWS-60, relee de ieșire pentru curent de intensitate mare MPW-61, intrări de supraveghere MWK- 60, module de alimentare MZP-60 și module de transmisie MTI-61, MTI-62, MTI-63. Panourile PSO și modulele sunt instalate în interiorul cabinetelor, cu dimensiuni standard și pot fi conectate mecanic. Un set de astfel de cabinete conectate manual creează un nod al panoului de control. Panoul de control trebuie să dispună de cel puțin un nod în care să fie instalat panoul de control principal PSO-60 (numărul 1). Acesta este nodul principal al panoului de control. Întotdeauna trebuie să existe un nod principal în sistem. Restul elementelor (module) ale panoului de control sunt configurate sub formă de noduri externe care sunt conectate la nodul principal. Comunicarea dintre noduri este făcută printr-o conexiune a unui cablu dublu (RS- 485) sau a unei fibre optice duble. Fiecare nod trebuie să fie echipat - în funcție de mărimea nodului și consumul de curent prevăzut - cu unul sau mai multe module de alimentare. Fiecare nod poate conține module de linie cu linii de detecție conectate, module de intrare-ieșire pentru control direct și supraveghere a dispozitivelor de siguranță la foc. Fiecare nod extern PSO-60 poate fi implementat, acționând ca un panou de operare paralel. 2

3 EXEMPLU DE CONFIGURARE A NODURILOR POLON 6000 proiectat pentru orice tip de proiect 3

4 PANOU DE CONTROL POLON 6000 Panou de operare PSO-60 touch screen de 10 (800 x 600 pixeli) controler dublu pentru redundanță 2 canale de comunicație cu module funcționale până la 99 de controlere într-un panou distribuit de alarmare la incendiu Module pentru linii de detecție MLD-61 și MLD-62 2 bucle cu maximum 250 dispozitive include convertor de tensiune pentru linia de detecție (MLD-61) fără convertor de tensiune pentru linia de detecție (MLD-61) buclă clasa A/B Modul MKS-60 I/O 2 relee - fără potențial (1A, 30V) 2 ieșiri cu potențial (0,5A, 30A) 2 intrări de monitorizare 2- sau 3-stări de monitorizare funcție fail-safe programabilă Modul ieșiri MPK-60 4 relee - fără potențial (1A, 30V) monitorizarea continuității ieșirii de releu funcție fail-safe programabilă Modul ieșiri - MWS-60 4 ieșiri cu potențial (0.5A, 30V) monitorizare completă a liniei funcție fail-safe programabilă Modul intrări MWK-60 8 intrări pentru monitorizare 2- sau 3- monitorizări de stare Modul intrări MPW-61 2 relee de ieșire cu tensiune mare - fără potențial (5A, 230V) două intrări de monitorizare cu voltaj mare 2- sau 3- monitorizări de stare funcție fail-safe programabilă 4

5 PANOU DE CONTROL POLON 6000 Cabinete OM-61 OM-62 OS-61 elementele panoului de control pot fi instalate într-o serie de cabinete: OM-61 - proiectat pentru instalarea modulelor funcționale, surselor de alimentare și bateriilor, OM-62 - proiectat pentru instalarea panoului operator PSO-60, imprimantei sau altor module sau baterii, OS-61 - proiectat doar pentru instalarea panoului operator PSO-60 Cutii pentru baterii OA-61 OA-62 OA-61 proiectat pentru baterii de până la 134Ah OA-62 proiectat pentru baterii de până la 90Ah caburi incluse Interfață noduri MTI MTI-61 - distanță maximă 3 m, oferă sursă de alimentare MTI-62 - distanță maximă 1200 m, separare galvanică, nu oferă sursă de alimentare MTI-63 - comunicație prin fibră optică pentru modul simplu sau multiplu Cadru de asamblare SM-60 maxim 4 module funcționale oferă sursă de alimentare și comunicație necesită suport de montaj Cabluri de conectare LK fir conexiune pentru WRO-60 (320 cm) LK fir (splitter) pentru SM-60, MTI-xx sau MZ-60-xxx (35/50 cm) Suporți WP-61/WL-62 și WP-63/WL-64 suporți de montare pentru instalarea cadrelor de montaj Imprimantă MD-60 imprimantă termală rapidă montată în interiorul cabinetului Surse de alimentare MZ , MZ oferă alimentare pentru toate modulele funcționale releu de defect și alarmă funcție de auto-monitorizare 5

6 DETECTORI ADRESABILI ȘI MODULE POLON 6000 ȘI POLON 4000 Detector de fum DUO-6046 senzor dublu (IR, UV) parametri programabili EN 54-5, EN Detector de fum și temperatură DUT-6046 detector de fum cu senzor dublu (IR, UV) senzor dublu de temperatură parametri programabili EN 54-5, EN 54-&, EN Detector de fum și temperatură CO DTC-6046 senzor dublu de fum (IR,UV) senzor dublu de căldură senzor de CO parametri programabili Detector de temperatură TUN-6046 senzor de temperatură gamă de temperaturi programabilă EN 54-7, EN Detector liniar de fum DOP-6001 detecție fum IR compensare automatică a erorilor funcție de aliniere automată fascicul laser încorporat sensibilitate programabilă EN 54-12, EN Buton de incendiu ROP-4001M(H) aplicare în interior sau în exterior montaj încastrat montaj aparent cu ramă de asamblare EN (tip B) Interfață linie convențională ADC-4001M 6 module de operare EN Sirenă adresabilă SAL-4001 utilizare în interior 3 modele de sunet 3 opțiuni de alimentare EN

7 DETECTORI ȘI MODULE ADRESABILE POLON 6000 ȘI POLON 4000 Sirene adresabile SAW-6000 SAW sunet SAW voce și sunet 16 modele de sunet - programabile 2 opțiuni de alimentare EN 54-3, EN Adaptor wireless ACR-4001 comunicație wireless cu elementele de linie alimentare din buclă comunică cu maxim 16 dispozitive EN 54-18, EN-25 Detector wireless de fum DUR-4047 detector UV wireless de fum alimentare prin baterie (2 x CR123) durată de operare 3 ani compensare automată a erorilor EN 54-5, EN Buton wireless de incendiu ROP-4007(H) alimentare prin baterie (2 x ER14505V) durată de operare 3 ani aplicare în interior și exterior montare încastrată montaj aparent cu ramă de asamblare EN (tip B), EN Dispozitive I/O EKS-6000 EKS ieșiri (2 A/230 V/62,5 VA) 4 intrări (LV) EKS ieșiri (2 A/230 V/62, 5 VA) 2 intrări (LV) EKS ieșiri (2 A/230 V/62,5 VA) EKS intrări (LV) EKS ieșiri (2 A/230 V/62,5 VA) 2 intrări (HV) EKS intrări (HV) EKS-6222P - 2 ieșiri (12 A/230 V/2,76 kva) 2 intrări (LV) 2 intrări (HV) posibilități extinse de programare IP 66 EN 54-18, EN * Panou de control universal UCS 6000 centrală de desfumare (cu MKA-60) detalii pe pagina următoare Soclu pt detector G-40 pentru toți detectorii adresabili sau convenționali etanșeitate ridicată conexiune fără șuruburi conector tresă inclus opțional - inel de mascare P-40 opțional - atașament bază PG-40 * compatibil doar cu POLON

8 Prezentare generală Centrala de desfumare UCS 6000 a fost proiectată pentru activarea dispozitivelor de protecție la foc, folosite pentru ventilarea mecanică sau gravitațională a fumului: detecția focului (fum, temperatură, flacără); pornirea automată sau manuală a dispozitivelor de protecție instalată în sistemele de aspirare a fumului; monitorizare automată a activării dispozitivelor de protecție (servomotoare, electromagneți, ventilatoare etc) și a sistemelor de aspirare a fumului; monitorizare automată a propriilor module/circuite; transmisia informațiilor importante în alt FAP (ex. sisteme POLON 6000, POLON 4000, IGNIS 1000/2000 sau alte branduri) despre condiția alarmei, erori, starea prezentă a dispozitivelor de protecție la foc. Panoul de control UCS 6000 poate funcționa independent, centrală de desfumare pentru zone multiple sau ca dispozitiv adresabil, care este instalat în bucla adresabilă a sistemelor POLON 6000 sau POLON Funcții Rolul primar al panoului de control UCS 6000, pe lângă detectarea focului, este controlul și activarea dispozitivelor de protecție cum ar fi diverse tipuri de trape de foc/fum, protecția ferestrelor de foc (echipate cu servomotoare electrice), și separatoarelor zonelor de foc (electromagneți), etc. Panoul de control UCS 6000 are implementată funcția inovatoare ACOM 6.0. Aceasta permite integrarea digitală dintre panou și centralele de detecție POLON 4000 sau POLON Datorită varietății opțiunilor de alimentare și a metodelor de control a servomotoarelor și a dispozitivelor electrice de prevenție a focului, a fost implementată posibilitatea unui control dublu direcțional a servomotoarelor cu cablu dublu sau triplu. Pentru detecția focului a fost dedicată o linie convențională de detecție. Activarea dispozitivelor de protecție la foc controlate de panoul de control este posibilă datorită: detecției focului prin linia convențională de detecție (detectori), activarea butonului de alarmă PO-6x (buton de ventilație), primirea semnalelor de alarmă de la centrale externe de detecție, ex de la IGNIS 1000/2000, primește comenzi de la centralele de detecție din rețea POLON 6000 sau POLON primește comenzi de la sistemele de control POLON 6000 sau POLON În cazul recepționării semnalului de alarmă, se începe procedura de desfumare. Aceasta este conformă cu scenariul de incendiu aplicat clădirii. Cât timp alarma la foc este activă, toate butoanele de ventilație zilnică și a senzorilor de ploaie/vânt sunt dezactivate. În modul static este posibilă activarea funcției de ventilație zilnică prin utilizarea butoanelor dedicate. Panoul de control UCS 6000 are module echipate cu intrări și ieșiri universale. Aplicațiile pe computer dedicate sunt folosite pentru programarea panourilor de control UCS Panoul de control este conectat la computer prin folosirea unei interfețe USB. Design Panoul de control UCS 6000 este un panou bazat pe un sistem modular. Numărul modulelor de ieșire și a încărcăturii de curent depinde de configurație; poate fi utilizat unul din cele trei compartimente de diferite mărimi: de la 4A la 16 A de la 4 A la 23 de A de la 32 de A la 64 A. În afară de câteva module de ieșire, panoul este echipat cu un controler principal, o unitate de alimentare, și un modul de monitorizare a alimentării. 8

9 CENTRALĂ DE DESFUMARE UCS 6000 Controler principal MGS-60 controler principal pentru managementul centralei ieșire pentru alimentarea senzorului de ploaie și vânt și input pentru semnal relee de monitorizare a alarmelor și a erorilor MGL-60 Modul de control MGL-60 ieșire monitorizată pentru alimentarea dispozitivelor de protecție la foc (4 sau 8 A/30 C DC) linie convențională de detecție linie convențională de detecție pentru activarea manuală a butoanelor intrări switch-uri de limitare intrare pentru butoane de activare a ventilației zilnice Modul de supraveghere a alimentării MZU-60 încărcare baterie și buffer releu erori ieșire cu potențial supervizată pentru dispozitive auxiliare Modul I/O MPW-60 două relee programabile de 2 HV (5 A/230 V) două intrări de monitorizare LV Buton de activare manuală PO-60 activare manuală a dispozitivelor de protecție la foc montaj încastrat montaj aparent cu ramă de asamblare LED de activare (PO-61) LED de activare și buton de resetare (PO-62) LED activare, defect și funcționare normală și buton de reset (PO-63) butoane opționale pentru activarea ventilației zilnice PP-61 și PP-62 Modul I/O MPD-60 două relee programabile de 2 LV (1 A/30 V DC) intrări de monitorizare 2 LV Interfață adresabilă MKA-60 Unitate de alimentare alimentează secțiunea de module 150 W 240 W 500 W comunicare digitală cu centralele de detecție POLON 4000 sau POLON

10 număr total de module 900 număr module de tip unic 99 număr module de linie 198 număr de linii adresabile/bucle 396 număr de elemente adresabile instalate număr elemente de linie pe o buclă 250 număr ieșiri de control posibile număr ieșiri de control pe o buclă 256 număr ieșiri de control non-potențiale/potențiale pentru modulele funcționale 1000/600 număr intrări de supraveghere număr intrări de supraveghere într-o buclă de detecție 256 număr intrări de supraveghere în modulele funcționale

11 POLON 6000 SISTEM DE DETECȚIE INCENDIU CU ARHITECTURĂ DISTRIBUITĂ 11

12 Prezentare generală Design și funcții Sistemul interactiv și adresabil de detecție și alarmare la incendiu POLON 4000 este un ansamblu de dispozitive, proiectate pentru detectarea și semnalarea la foc, informarea serviciilor de intervenție corespunzătoare și pentru controlul dispozitivelor de protecție și luptă împotriva focului. Poate fi folosit pentru protecția clădirilor mijlocii, mari și foarte mari. Este potrivit pentru funcționarea în siguranță a sistemelor de securitate în clădirile inteligente, întrucât poate oferi o cantitate mare de informație digitală pentru integrarea și supravegherea sistemelor, precum și pentru monitorizarea sistemelor de alarmă. Sistemul POLON 4000 se bazează pe principiul unei cooperări inteligente între toate elementele care compun sistemul. Protocolul original de transmisie a semnalelor în buclele de detecție, software-ul panoului de control și elementelor de linie, permite cooperarea interactivă a elementelor de linie cu panoul de control. Schimbul de informație între detectorii de foc oferă confirmarea rapidă a evenimentelor din aria protejată și asigură o analizare automată a situației detectate de sistem. Acest proces permite diferențierea între o alarmă falsă de o situație reală. Panourile de control POLON 4900 și POLON 4500 pot lucra într-o rețea ierarhică cu structură circulară. Numărul de panouri de control în rețea poate fi de maxim 31. Astfel este creat un design flexibil al sistemului de protecție în clădirile mari, cu o suprafață extinsă. Există posibilitatea unui schimb complet de informații între elementele individuale din structura circulară. Un panou de control poate fi ales a fi superior (master) în relație cu restul, subordonat (slave) și coordonat de către sistem. Fiabilitatea ridicată a operațiunilor sistemului POLON 4000 este garantată de circuitele cu dublu procesor al panourilor de control (redundanță). Toate elementele în linie din sistemul POLON 4000 au încorporate izolatoare pentru scurt circuite. Setările pentru elementele în linie adresabile pot fi făcute prin software, fără utilizarea micro-întrerupătoarelor. Toată informația cu privire la elemente este trecută în memoria ne-volatilă și poate fi redată de către panoul de control după instalarea elementelor în linia de detecție. Datorită folosirii unor detectori wireless, sistemul POLON 4000 poate fi instalat în locuri unde utilizarea liniilor de detecție cu fire nu este posibilă. Elementele sistemului POLON 4000 îndeplinesc cerințele ultimelor teste din seriile Standardelor Europene EN 54. Panoul de control POLON 4000 poate include până la 8 bucle adresabile, cu posibilitatea de adresare a 127 elemente de linie în fiecare buclă. Operațiunile de rețea ale celor 31 panouri de control măresc acest număr cu peste de elemente. Detectorii adresabili funcționează cu orice panou de control care poate fi alocat unei zone de detecție și denumiți prin două linii de text de 32 de caractere fiecare. Mai mult, există posibilitatea programării propriilor comunicate pentru alarmele tehnice și erorile nemascate în legătură cu funcțiile de monitorizare a diferitelor sub-sisteme sau dispozitive de siguranță pe care le furnizează panoul de control. Una din cele 17 variante de alarme pentru fiecare zonă de detecție poate fi selectată prin software. Diverse variante de alarmare ce corespund diverșilor algoritmi de detecție permit utilizarea optimă a posibilităților oferite de sistemul de detecție a focului, luând în considerare condițiile de mediu existente în clădire. Datorită software-ului avansat, panoul de control permite crearea unei instalații de detecție a focului cu structuri fizice și logice flexibile. Panoul de control POLON 4000 poate controla semnalele și dispozitivele de protecție la foc utilizând ieșirile fără potențial, ieșirile de 24 V și intrările de monitorizare. Sunt oferite, de asemenea, posibilități de control nelimitate pentru ieșiri și intrări ale modulului EKS-4001 și EWS-4001, module de control cu 8 ieșiri, care sunt instalate în buclele de detecție. Interfațele seriale RS-232 și RS-422 fac posibilă conectarea panoului de control cu tastatura unui calculator, scanerul de identificare a elementelor în linie, sistemul de monitorizare digitală și sistemele de monitorizare integrate și instalate. Memoria de înregistrare poate depozita până la 2000 de evenimente care pot fi printate pe hârtie în ordinea datei și a orei, de către imprimanta termală, sau afișate pe display-ul panoului de control, precum și descărcată în calculator. Panoul de control POLON 4500 este o versiune extinsă a panoului de control POLON Panoul de control POLON 4500 întrunește cerințele atât a standardului EN 54 cât și a standardului EN

13 CENTRALE DE DETECȚIE INCENDIU POLON 4000 POLON centrală de detecție incendiu 2 bucle a câte 64 adrese 3 relee de intrare monitorizate 2 intrări monitorizate linie de semnalare monitorizată grafică 240x320 pixeli display EN 54-2 POLON centrală de detecție incendiu 4 bucle a câte 64 de adrese 8 relee de intrare monitorizate 2 intrări monitorizate 2 linii de semnalare monitorizate imprimantă încorporată display grafic 240x320 pixeli EN 54-2 POLON centrală de detecție incendiu 4 bucle a câte 127 adrese opțional - placă de 4 bucle funcționare în rețea - necesar MSI-48 (până la 31 de panouri) 16 relee de ieșire monitorizate 8 intrări monitorizate 8 linii de semnalizare monitorizate redundanță integrată imprimantă încorporată display grafic de 240x320 pixeli EN 54-2 POLON alarmă la incendiu și panou de stingere 4 bucle a câte 127 adrese până la 4 zone de stingere funcționează în rețea - necesar MSI-48 (până la 31 de panouri) 16 relee de ieșire monitorizate 8 intrări monitorizate 8 linii de semnalare supravegheate imprimantă încorporată display grafic de 240x320 pixeli EN 54-2, EN TSR panou repetor până la 16 TSR-uri conectate la un FACP releu de ieșire linie de semnalare display LCD Detector de fum DOR-4046 senzor de fum IR parametri programabili izolator de scurt circuit încorporat DOR-4043 pentru POLON 4100 și POLON 4200 EN 54-5 Detector de fum DUR-4046 senzor de fum UV parametri programabili izolator de scurt circuit încorporat DUR-4043 pentru POLON 4100 și POLON 4200 EN 54-5 Detector de temperatură TUN-4046 senzor de temperatură clasă de temperatură programabilă izolator de scurt circuit inclus TUN-4043 pentru POLON 4100 și POLON 4200 EN

14 CENTRALE DE DETECȚIE INCENDIU POLON 4000 Detector de căldură și fum DOT-4046 detector de fum IR senzor de căldură adresabilă soft parametri programabili consum redus de căldură izolator de scurt circuit încorporat EN 54-5, EN 54-7 Detector de fum și flacără DPR-4046 senzor de fum IR senzor de flacără parametri programabili izolator de scurt circuit încorporat Dispozitive I/O EKS-4001 un releu de ieșire (2 A, 230 V, 60 W) 2 intrări monitorizate carcasă inclusă IP 67 izolator de scurt circuit încorporat EN 54-18, EN Dispozitive I/O EKS-4001W un releu de ieșire (2 A, 230 V, 60 W) 2 intrări monitorizate carcasă inclusă IP 67 izolator de scurt circuit încorporat EN 54-18, EN Dispozitiv cu ieșiri multiple EWS ieșiri releu (2 A, 30 V) carcasă inclusă IP 67 izolator de scurt circuit încorporat EN Dispozitiv cu multiple intrări EWK intrări monitorizate carcasă inclusă IP 67 izolator de scurt circuit încorporat -EN Convertor modbus RTU CM-181 convertor PMC 4000 la Modbus integrare și vizualizare RS 232 și RS 485 instalare pe șină DIN Convertor BACnet MS/TP CM-182 convertor PMC 4000 la BACnet integrare și vizualizare RS 232 și RS 485 instalare pe șină DIN 14

15 CENTRALE DE DETECȚIE INCENDIU POLON 4000 POLON 4000 EXEMPLU LINII DE DETECȚIE 15

16 Prezentare generală Specificațiile sistemului Hotelurile mici, clădirile de birouri de dimensiuni reduse, magazinele medii sau altele - toate aceste clădiri sunt expuse incendiilor. În general acestea nu au nevoie de sisteme de alarmă la incendiu foarte scumpe. De aceea cea mai bună opțiune este protejarea perimetrului cu sisteme IGNIS 1000/2000. Acesta gamă este alcătuită din trei panouri cu numere diferite de linii de detecție. Conectat cu o gamă largă de detectori de foc din seria 40, acest sistem poate fi util nu doar în detectarea incendiilor, ci poate oferi posibilitatea de control a procesului de stingere automată, dacă este conectat cu un panou de control IGNIS 1520M. Înpreună cu panourile POLON-ALFA oferă sirene și butoane speciale pentru activarea sau oprirea procedurii de stingere. Localizarea originii focului este posibilă la nivel de linie, având atașați detectori de incendiu sau butoane de incendiu. Pe lângă detectorii standard, sistemul poate fi extins cu detectori anti-ex pentru zonele explozive. Noul panou de control IGNIS 2000 are o nouă proprietate care oferă posibilitatea de a schimba o linie de detecție în una de semnalare ce oferă flexibilitate panoului. numărul liniilor de detecție/zonelor - 4 până la 6, 8, 16 sau 24 o mare varietate de detectori de incendiu: - detector punctual de fum (IR) - detector punctual de fum (UV) - detector liniar de fum - detector de temperatură - detector de flacără - detector multi-senzor pentru temperatură și fum - detector multi-senzor pentru temperatură și flacără - detectori anti-ex; buton de incendiu de interior și de exterior linii monitorizate pentru activarea dispozitivelor de semnalare relee de ieșire programabile sursă de alimentare cu încărcare automată și baterie internă funcții de monitorizare ceas în timp real memorie evenimente și contor porturi RS 232/USB pentru conectarea la calculator posibilitatea programării liniilor de detecție în diferite variante posibilitatea dezactivării zonelor posibilitatea testării zonelor display LCD 16

17 SISTEME CONVENȚIONALE DE DETECȚIE INCENDIU IGNIS 1000 & IGNIS 2000 IGNIS centrală de detecție incendiu maxim 6 zone de detecție maxim 2 linii de semnalizare relee de defect releu de alarmă 6 relee de zonă EN 54-2 IGNIS centrală de detecție incendiu 8 zone de detecție linie de semnalizare releu de defect 2 relee de alarmă 8 relee de zonă 4 intrări monitorizate EN 54-2 IGNIS centrală de detecție incendiu 16/24 zone de detecție 2/3 linii de semnalizare releu de defect 1/2 relee de alarmă 16/24 relee de zonă două/trei intrări monitorizate EN 54-2 IGNIS 1520M - centrală de stingere incendiu zonă de stingere 2 zone de detecție 8 intrări 3 linii de semnalizare releu de defect releu de alarmă 6 relee monitorizate 11 pentru dispozitive auxiliare EN Detector de fum DOR-40 senzor de fum IR EN 54-5 Detector de fum DUR-40 senzor de fum UV EN 54-5 Detector de temperatură TUP-40 senzor de căldură (A1R) EN 54-7 Detector de fum și temperatură DOT-40 senzor de fum IR senzor de căldură (A1R) EN 54-5, EN

18 SISTEME CONVENȚIONALE DE DETECȚIE INCENDIU IGNIS 1000 & IGNIS 2000 Detector de temperatură și flacără TOP-40 senzor de căldură (A1R) senzor de flacără Buton de incendiu ROP-63(H) instalare pe interior sau exterior incastrabil montare pe perete cu ramă dedicată EN (tip B) Indicator de alarmă WZ-31 notificare optică suplimentară dimensiuni reduse alimentare de la detectorul la care este conectat Butoane PORNIRE/OPRIRE de stingere PU-61, PW-61 activează sau opresc procesul de stingere funcționează cu IGNIS 1520M și POLON 4500 incastrabile montat pe perete cu ramă dedicată EN Dispozitive de avertizare SE-1, SW-1 dispozitiv de avertizare a evacuării SE-1 - informează cu privire la nevoia de evacuare a zonei dispozitiv de avertizare SW-1 - alertează cu privire la intrarea în zona de stingere bliț și sirenă încorporate Detector de fum anti-ex DUR-40Ex senzor de fum UV proiectat pentru zonele explozive II 2G Ex ib II C T6 Gb EN 54-5, ATEX Detector de temperatură anti-ex TUN-38Ex clasă de temperatură programabilă nu necesită soclu proiectat pentru zonele cu risc de explozie II 2G EEx ib IIC T5/T6 EN 54-6, ATEX Detector de flacără anti-ex PUO-35EX senzor de flacără UV proiectat pentru zonele cu risc de explozie II 2G EEx ib IIC T6 necesită soclu G-33 versiune standard disponibilă EN 54-10, ATEX 18

19 PRODUSE UNIVERSALE Triplu detector de flacără IR rezistent la foc PPW-40REx detector de flacără bazat pe trei senzori independenți de flacără funcție de self-test log de evenimente încorporat relee de foc și defect curent de ieșire pe buclă 4-20mA II 2G Ex ib II C T6 Gb II 1D Ex ta IIIC T85 C RS-485 pentru comunicare digitală și programare EN (clasa 1) aprobat ATEX Transmițător GSM TSG-2 comunicare prin rețea GSM conectare prin RS-232 proiectat pentru POLON 4000 și POLON intrări configurație compatibilă cu calculatorul programare facilă DETECTOR UNIVERSAL LINIAR DE FUM DOP-6001R RELEE DE ALARMĂ ȘI DEFECT CERTIFICAT EN 54 ZONĂ DE ACOPERIRE MARE: DISTANȚĂ DE OPERARE M TRANSMIȚĂTOR ȘI RECEPTOR MONTATE ÎNTR-UN SNGUR ECHIPAMENT - ECONOMISIRE SEMNIFICATIVĂ A CABLULUI ALINIERE TRAIECTORIE OPTICĂ UȘOARĂ CU AJUTORUL INDICATORUL LASER OPTIM PENTRU DETECȚIA FUMULUI ÎN SPAȚII MARI SENSIBILITATE AJUSTABILĂ A PRAGULUI DE DETECȚIE COMPATIBIL CU ORICE SISTEM DE DETECȚIE INCENDIU 19

20 Polon-Alfa LPC este o companie poloneză de dimensiuni medii care a fost implicată în cercetarea, dezvoltarea și producerea sistemelor de alarmare și detecție a focului de mai mult de 60 de ani. Începuturile companiei datează din anii 1950 când a fost înființat un laborator concentrat pe ionizarea radiațiilor. Acest atelier a creat, pentru prima dată în Polonia și a treia oară în lume, un detector de fum bazat pe ionizare în Activitatea principală era concentrată pe fabricarea dispozitivelor de măsurare a radiațiilor nucleare care sunt încă parte din portofoliul companiei. De-a lungul timpului, interesul comercial al companiei s-a axat pe sistemele de detectare și alarmare a incendiilor, drept urmare astăzi Polon-Alfa este producătorul principal al acestui tip de dispozitive în Polonia și unul dintre cei mai importanți în Europa. Polon-Alfa alfa are ca punct forte o echipă calificată de ingineri cu experiență, bine calificați care sunt capabili să lucreze și să dezvolte niște soluții inteligente complete. Varietatea companiei este extinsă în ritm constant și intens: astăzi cuprinde atât sisteme adresabile cât și convenționale de detecție a focului, precum și sisteme de evacuare a fumului. Atenția este centrată pe oferirea unor produse de calitate - drept urmare, compania a obținut certificatul ISO 9001 de garantare a calității. Toate dispozitivele fabricate de către Polon-Alfa sunt aprobate de către autoritățile EU și dețin certificate de conformitate EC care atestă faptul că produsele întrunesc Standardele Europene necesare (în special standard-ul EN 54). Compania are la dispoziție echipament de control al calității și cercetare avansată, inclusiv o cameră pentru testare la foc, care oferă posibilitatea testării produselor în condiții reale. Fabrica noastră este specializată în proiectarea și producerea echipamentelor folosite în diverse domenii de importanță majoră, așa că unele dispozitive dispun de certificate ATEX care le confirmă fiabilitatea în spații periculoase și cu risc de explozie. Din 2002 compania beneficiază de aprobarea NATO NCAGE. Sistemul inovator de protecție creat și dezvoltat de companie a fost dovedit atât în clădiri mici rezidențiale, birouri sau magazine, precum și în spații mult mai mari: hoteluri, clădiri de birouri sau istorice, clădiri industriale, etc. Dispozitivele din gama POLON- ALFA sunt instalate și garantează siguranța multor construcții din Polonia, dar și din alte țări. Lista de referințe include obiective precum Warsaw Uprising Museum, Łazienki Palace în Varșovia, Spitalul Universitar în Cracovia, fabrica British-American Tobacco în Augustów, holtelurile Mercure, Phoenicia***** - Mamaia, Arena Mall - Bacău, unitatăți militare NATO, clădiri de birouri: Moldova Mall - Iași, Awinta - Brașov, Fortuna - București, fabrici: Eberspaecher și Reinert - Oradea, SummitUmo, Bivolari Cereal, spații comerciale și multe altele. Producția și dezvoltarea dinamică asigurată de către echipa tânără de ingineri calificați și sprijinită de cinci decenii de experiență oferă angajaților posibilitatea de a susține cu mândrie veridicitatea motoului: POLON-ALFA. CEA MAI NOUĂ TEHNOLOGIE. CEA MAI ÎNALTĂ CALITATE. Distribuitor unic în România: Astal Security Technologies S.R.L. Splaiul Unirii , Sector 3, Bucureşti, Romania Telefon: office@astal.ro Polon-Alfa Spółka z ograniczoną odpowiedzialnością Sp. k.
