1 ZAWARTOŚĆ OPRACOWANIA 1. PROJEKT ZAGOSPODAROWANIA TERENU NAZWA RYSUNKU NR RYSUNKU Projekt zagospodarowania terenu rys. nr 01 Przekrój terenowy A-A rys. nr 02 Ogrodzenie frontowe rys. nr 03 Pergola rys. nr 04 Murek z ławką rys. nr 05 Altana drewniana rys. nr 06 Górka saneczkowa rys. nr 07 PDF created with pdffactory trial version

terenu rys. nr 01 Przekrój terenowy A-A rys. nr 02 Ogrodzenie frontowe rys.

2 OPIS TECHINCZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 1.1. Obiekt. PRZEDSZKOLE PUBLICZNE Nr Adres budowy: Ostrów Wlkp., ul. Staroprzygodzka dz. nr 63/2 58/2 obr Inwestor. : Gmina Miasto Ostrow Wlkp. ul. Al. Powstańców Wlkp Ostrów Wlkp Własność terenu: Inwestor 1.5. Opracowanie projektu : ARCHIDOM Paweł Frankiewicz ul. Rynek 1, Krotoszyn 1.6. Zagospodarowanie działki Obiekt zlokalizowany jest zgodnie z decyzją o ustaleniu lokalizacji inwestycji celu publicznego nr WAP.RAU. 7331/270/2008. Stan istniejący. Na terenie działki znajduje się istniejący obiekt szkoły podstawowej wraz z salą sportową. Stan projektowany. Projektowany obiekt zostanie zlokalizowany zgodnie z projektem zagospodarowania terenu. Na terenie zostały zaprojektowane, place utwardzone z zastosowaniem kostki typu POLBRUK gr.80mm oraz chodniki z kostki gr.60mm. Część terenów placów zabaw wykonać z zastosowaniem nawierzchni poliuretanowej, jednowarstwowa, o grubości 10-13mm. Teren zagospodarować zielenią niską i wysoką oraz wykonać nowe ogrodzenie Uzbrojenie techniczne budynku i terenu. Projektowany obiekt zostanie zasilany z projektowanych przyłączy do posesji: - w energię elektryczną z planowanego przyłącza wg warunków techniczne przyłączenia do elektroenergetycznej sieci dystrybucyjnej z dn nr 2416/RD2/2009; - przyłącze wodociągowe z planowanego przyłącza wg warunków technicznych zaopatrzenia w wodę oraz odprowadzenia ścieków z dn nr 63/2009; - odprowadzenie ścieków sanitarnych z wykorzystaniem istniejących przyłączy kanalizacji sanitarnej doprowadzonych na teren działki inwestora wg warunków technicznych z dn nr 63/2009; - odprowadzenie ścieków deszczowych z wykorzystaniem istniejących przyłączy kanalizacji deszczowej doprowadzonej na teren działki inwestora wg warunków technicznych z dn nr 63/2009; - częściowo istniejąca sieć do przełożenia; - zaopatrzenie w ciepło z planowanej kotłowni zlokalizowanej w budynku istniejącym na terenie szkoły; - w gaz z planowanego przyłącza wg warunków przyłączenia do sieci gazowej z dn nr TE.12/ / miejsca postojowe dla potrzeb przedszkola przewiduje się na wspólnym parkingu z obiektem szkoły na narożniku działki przy skrzyżowaniu ulic Staroprzygodzkiej oraz Granicznej. PRZEDSZKOLE PUBLICZNE OSTRÓW WLKP. ul. STAROPRZYGODZKA ARCHIDOM, Paweł FRANKIEWICZ - KROTOSZYN 1 PDF created with pdffactory trial version

RAU. 7331/270/2008. Stan istniejący. Na terenie działki znajduje się istniejący obiekt szkoły podstawowej wraz z salą sportową. Stan projektowany.

3 1.8. Z lokalizacją projektowanego budynku koliduje odcinek napowietrznej linii energetycznej zwisającej nad działką nr 58/2. Kolizje tą należy usunąć poprzez skablowanie podziemne tej linii energetycznej na terenie działki inwestora. Warunki usunięcia kolizji określone zostały w piśmie DD/TR/AC/1352/7359/11475/09 wydanym przez ENERGA w dn Przebieg linii napowietrznej na poza obszarem działki Inwestora pozostanie bez zmian Obsługa komunikacyjna. Wymagana ilość miejsc parkingowych zostanie zapewniona na istniejącym parkingu na działce nr 63/2 od strony ulic Staroprzygodzkiej i Granicznej w ilości siedmiu miejsc oraz trzy miejsca przewidziane dla osób niepełnosprawnych zlokalizowane w bezpośrednim sąsiedztwie budynku przedszkola Bilans terenu. Powierzchna działki ,00m 2 100% Powierzchnia zabudowy całego obiektu (istn. szkoła + przedszkole): 2238,00 m 2 10,5% w tym: - projektowana (przedszkole) 628,00m 2 - istniejąca (szkoła, sala sportowa) 1.610,00m 2 Powierzchnia utwardzona: 2462,00 m 2 11,5% w tym: - parkingi dojazdy (kostka betonowa gr. 8cm) 330,00m 2 - ścieżki, dojścia 142,00m 2 - syntetyczna 360,00m 2 - opaska ze żwiru 30,00m 2 Pow. biologicznie czynna: ,00m 2 78% Działka nie podlega ochronie konserwatorskiej ani nie jest wpisana w rejestr zabytków Działka nie znajduje się na terenie eksploatacji górniczej Projektowany budynek nie stwarza zagrożeń dla środowiska. Warunki higieniczno-zdrowotne użytkowników obiektu będą zgodne z normami. PRZEDSZKOLE PUBLICZNE OSTRÓW WLKP. ul. STAROPRZYGODZKA ARCHIDOM, Paweł FRANKIEWICZ - KROTOSZYN 2 PDF created with pdffactory trial version

Warunki usunięcia kolizji określone zostały w piśmie DD/TR/AC/1352/7359/11475/09 wydanym przez ENERGA w dn. 05.06.2009.

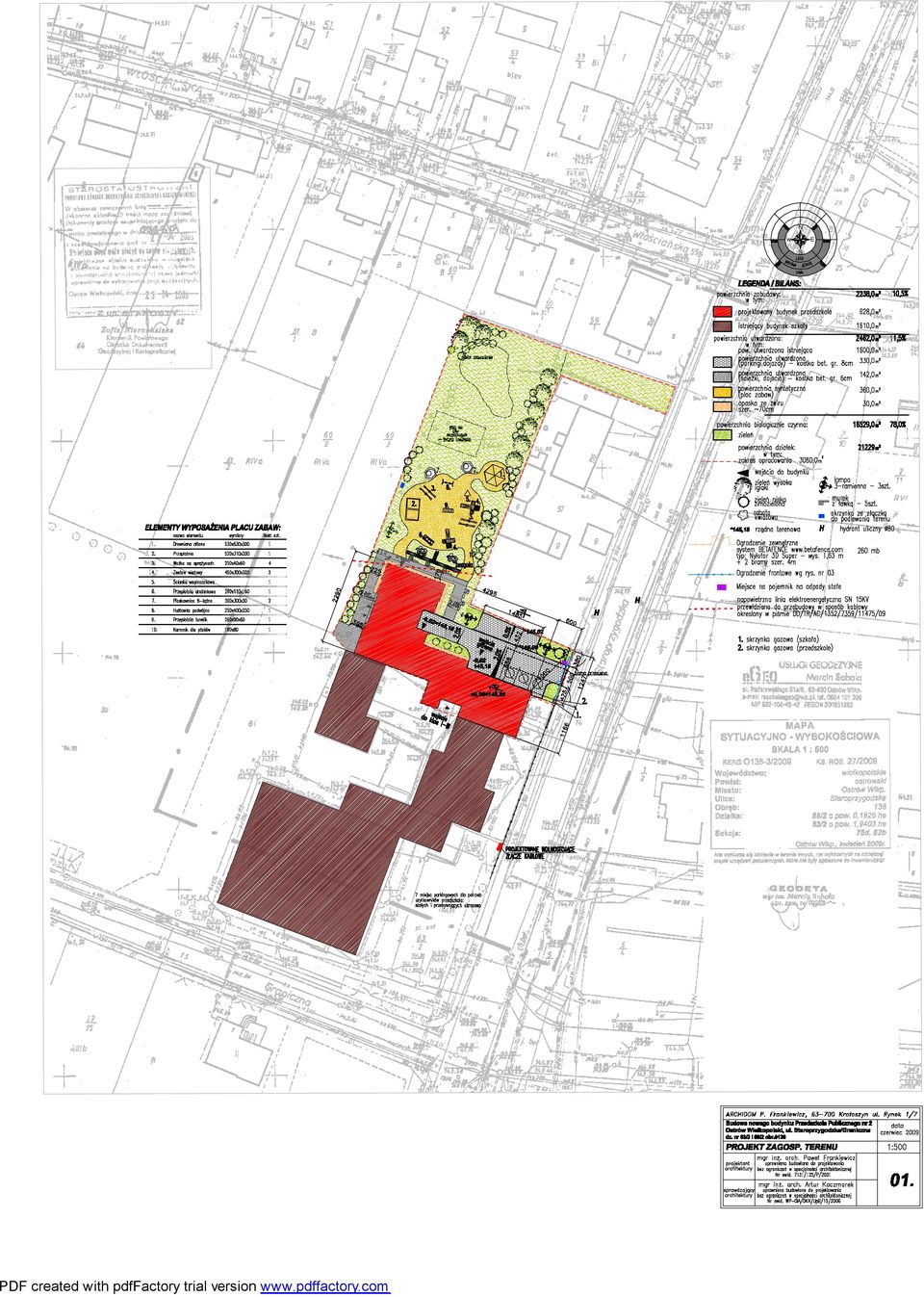

4 N w E S PDF created with pdffactory trial version

5 PDF created with pdffactory trial version

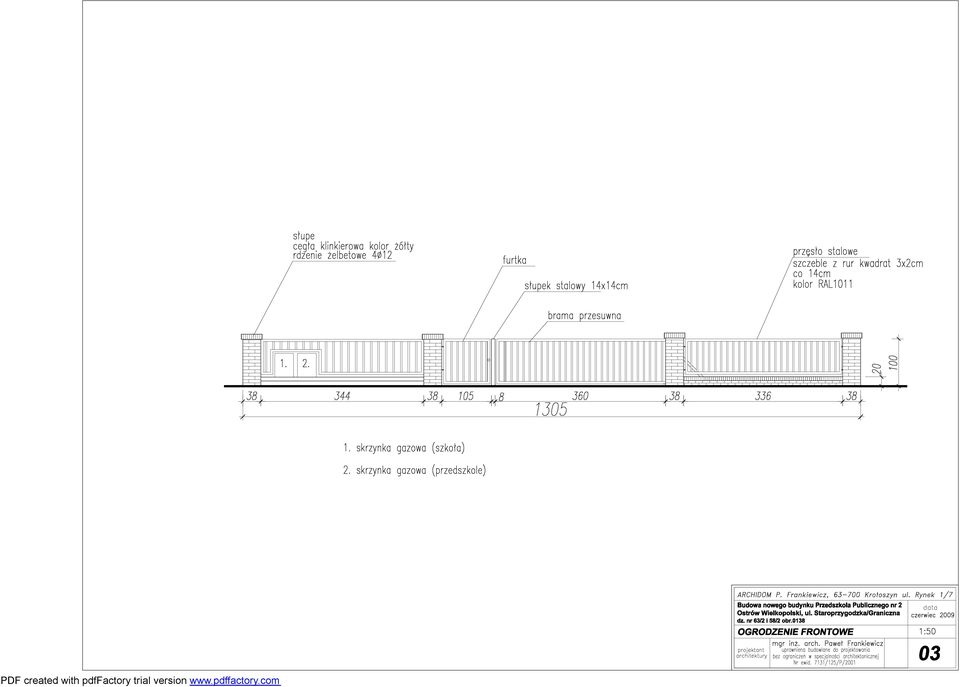

6 PDF created with pdffactory trial version

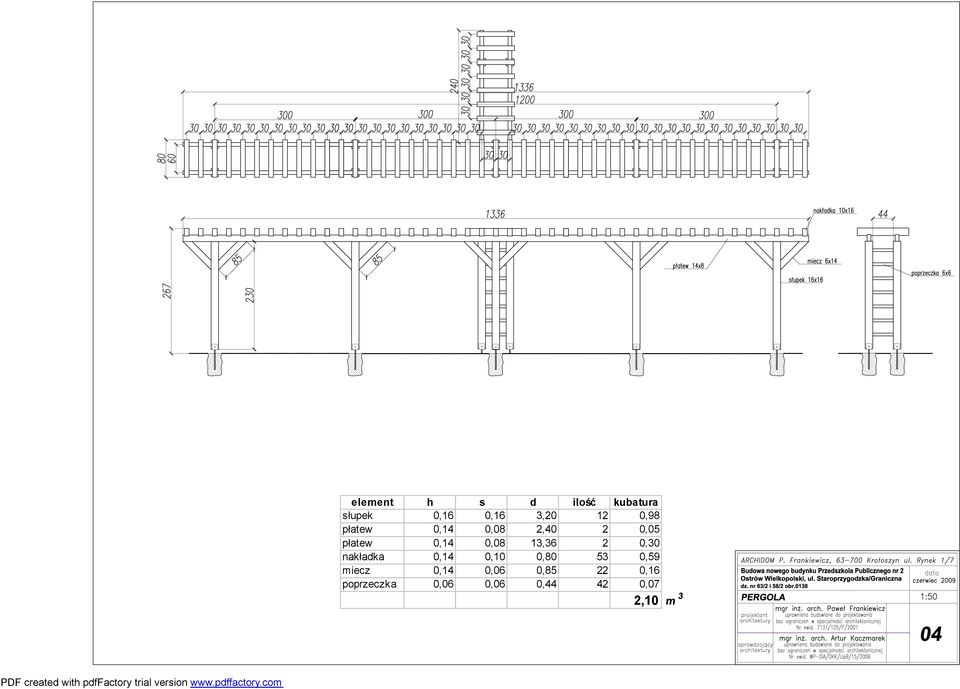

7 PDF created with pdffactory trial version element h s d ilość kubatura słupek 0,16 0,16 3, ,98 płatew 0,14 0,08 2,40 2 0,05 płatew 0,14 0,08 13,36 2 0,30 nakładka 0,14 0,10 0, ,59 miecz 0,14 0,06 0, ,16 poprzeczka 0,06 0,06 0, ,07 2,10

com element h s d ilość kubatura słupek 0,16 0,16 3,20 12 0,98 płatew

8 PDF created with pdffactory trial version

9 PDF created with pdffactory trial version

10 PDF created with pdffactory trial version

11 ZESTAWIENIE ELEMENTÓW WYPOSAŻENIA PLACU ZABAW ć l.p. Nazwa urządzenia Wymiar Iloś sztuk 1 Drewniana altana 530x530x Przeplotnia 520x310x Ważka na sprę żynach 250x40x Zestaw wieżowy 410x180x Ścianka wspinaczkowa 1

530x530x300 1 2 Przeplotnia 520x310x200 1 3 Ważka na sprę

6 Przeplotnia drabinkowa 280x110x160 1 7 Piaskownica 6-kątna + stół do babek 300x300x30 2 8

12 6 Przeplotnia drabinkowa 280x110x Piaskownica 6-kątna + stół do babek 300x300x Huśtawka podwójna 250x400x Przeplotnia tunelik 260x90x Karmnik dla ptaków 60x40x150 1
