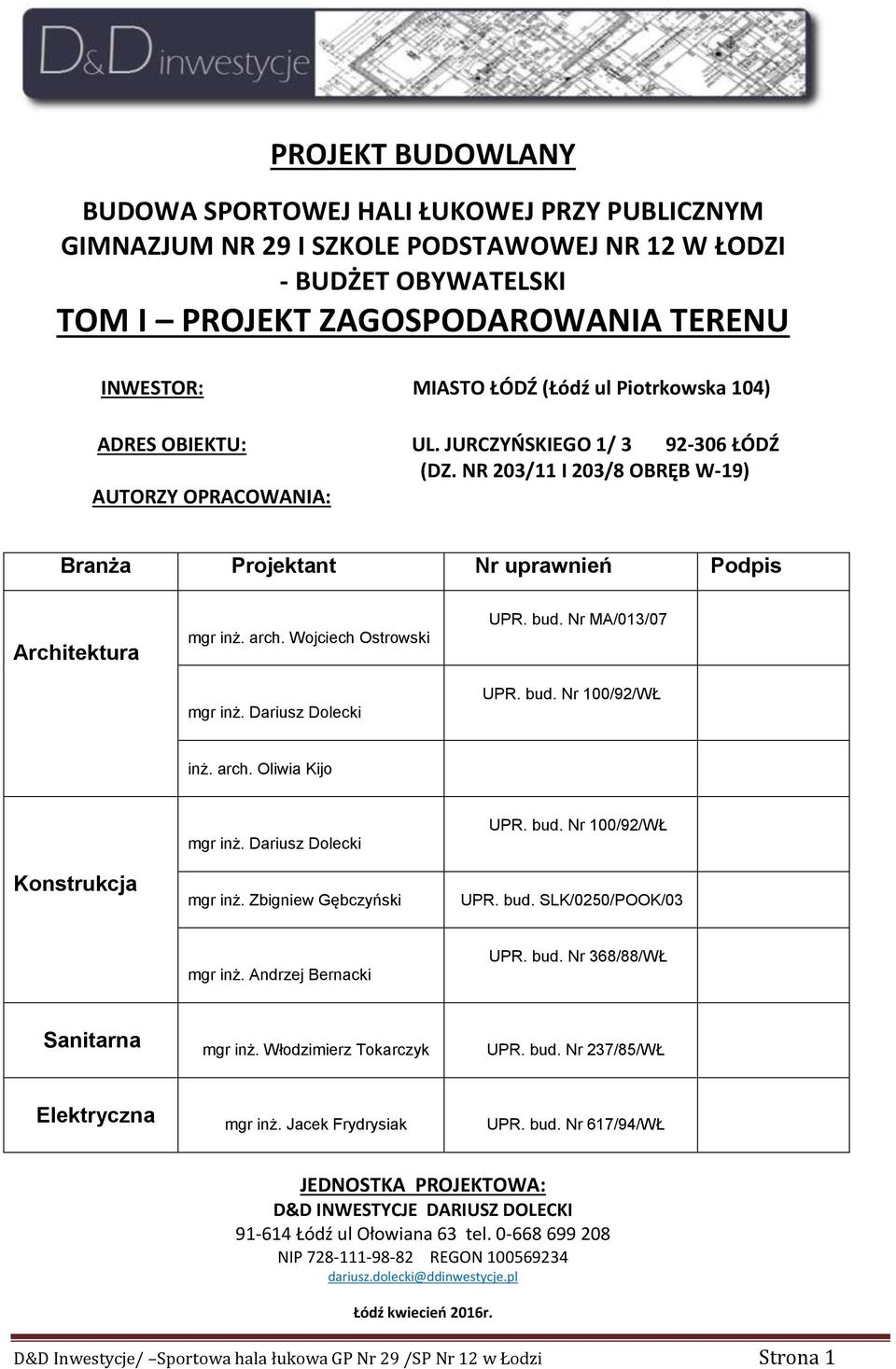

1 PROJEKT BUDOWLANY BUDOWA SPORTOWEJ HALI ŁUKOWEJ PRZY PUBLICZNYM GIMNAZJUM NR 29 I SZKOLE PODSTAWOWEJ NR 12 W ŁODZI - BUDŻET OBYWATELSKI TOM I PROJEKT ZAGOSPODAROWANIA TERENU INWESTOR: MIASTO ŁÓDŹ (Łódź ul Piotrkowska 104) ADRES OBIEKTU: UL. JURCZYŃSKIEGO 1/ ŁÓDŹ (DZ. NR 203/11 I 203/8 OBRĘB W-19) AUTORZY OPRACOWANIA: Branża Projektant Nr uprawnień Podpis Architektura mgr inż. arch. Wojciech Ostrowski mgr inż. Dariusz Dolecki UPR. bud. Nr MA/013/07 UPR. bud. Nr 100/92/WŁ inż. arch. Oliwia Kijo Konstrukcja mgr inż. Dariusz Dolecki mgr inż. Zbigniew Gębczyński UPR. bud. Nr 100/92/WŁ UPR. bud. SLK/0250/POOK/03 mgr inż. Andrzej Bernacki UPR. bud. Nr 368/88/WŁ Sanitarna mgr inż. Włodzimierz Tokarczyk UPR. bud. Nr 237/85/WŁ Elektryczna mgr inż. Jacek Frydrysiak UPR. bud. Nr 617/94/WŁ JEDNOSTKA PROJEKTOWA: D&D INWESTYCJE DARIUSZ DOLECKI Łódź ul Ołowiana 63 tel NIP REGON dariusz.dolecki@ddinwestycje.pl Łódź kwiecień 2016r. D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 1

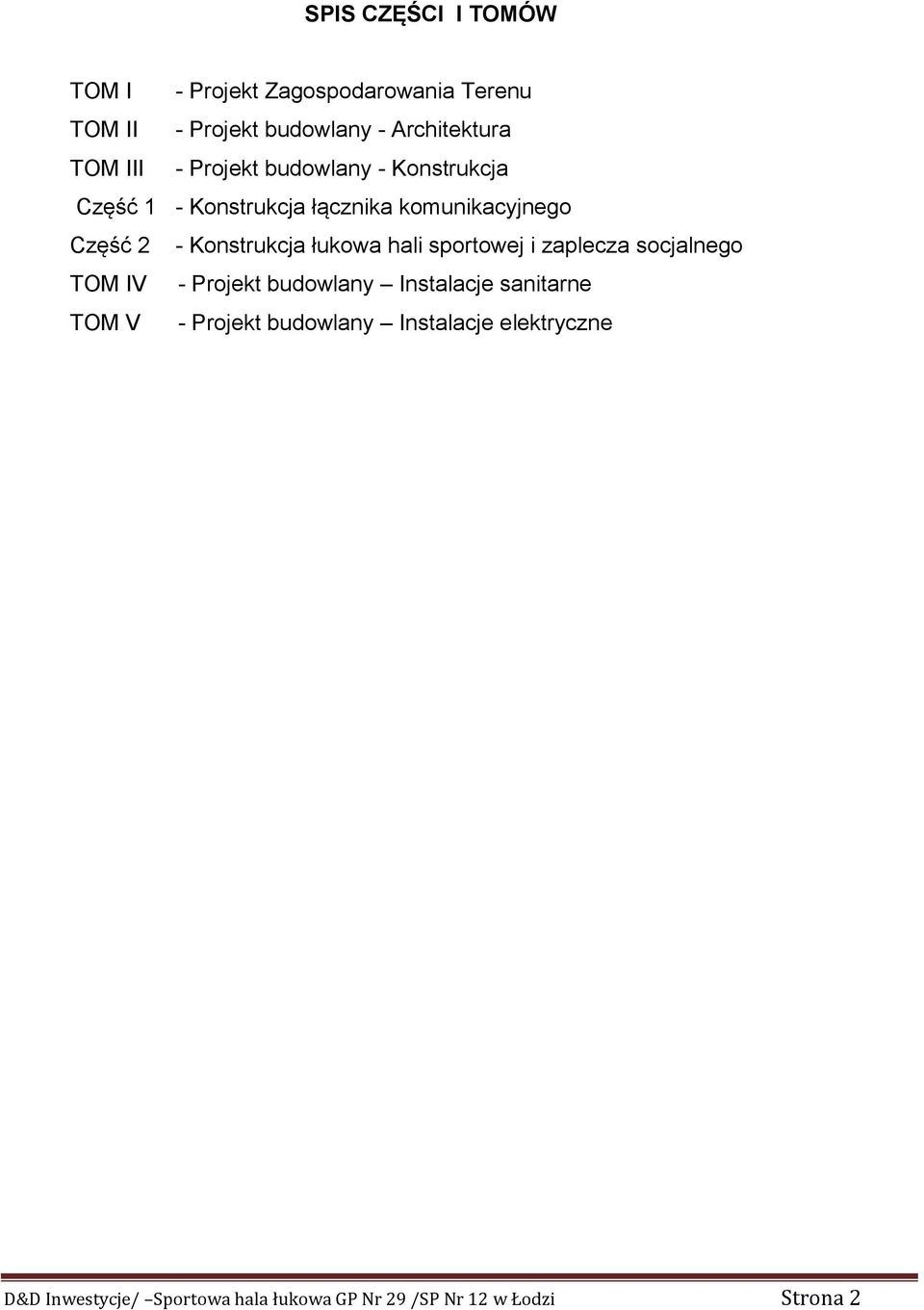

2 SPIS CZĘŚCI I TOMÓW TOM I - Projekt Zagospodarowania Terenu TOM II - Projekt budowlany - Architektura TOM III - Projekt budowlany - Konstrukcja Część 1 - Konstrukcja łącznika komunikacyjnego Część 2 - Konstrukcja łukowa hali sportowej i zaplecza socjalnego TOM IV - Projekt budowlany Instalacje sanitarne TOM V - Projekt budowlany Instalacje elektryczne D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 2

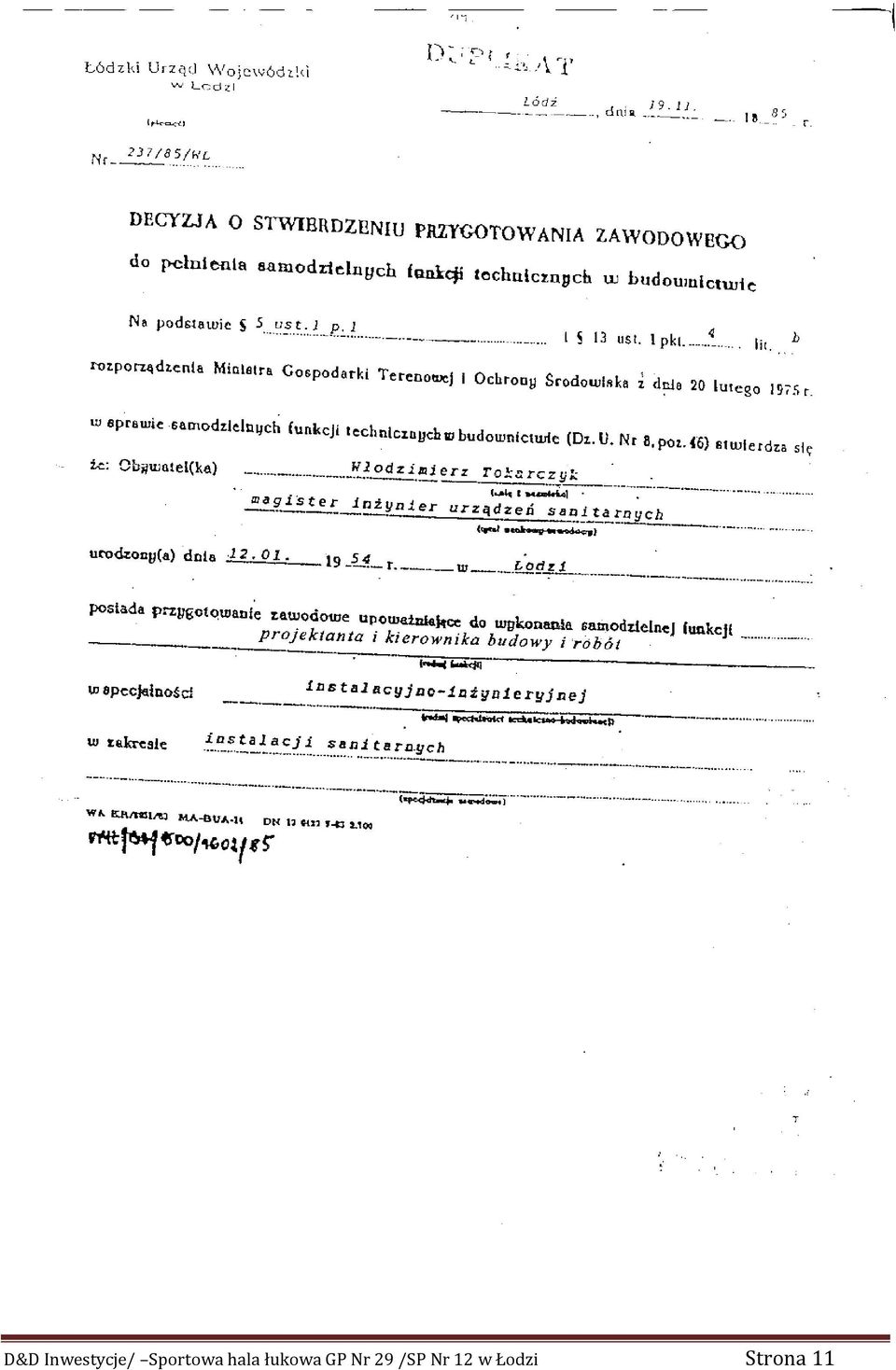

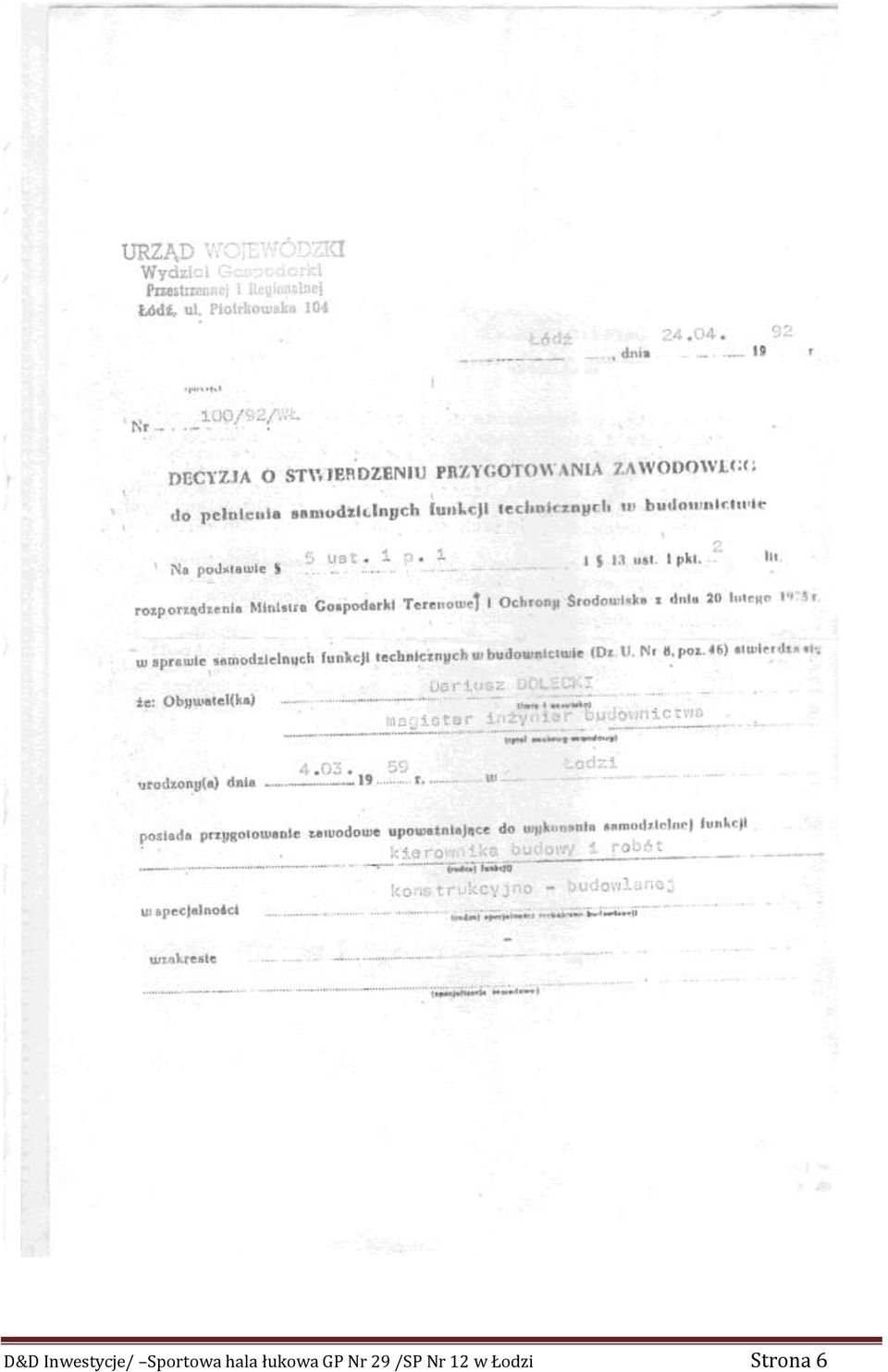

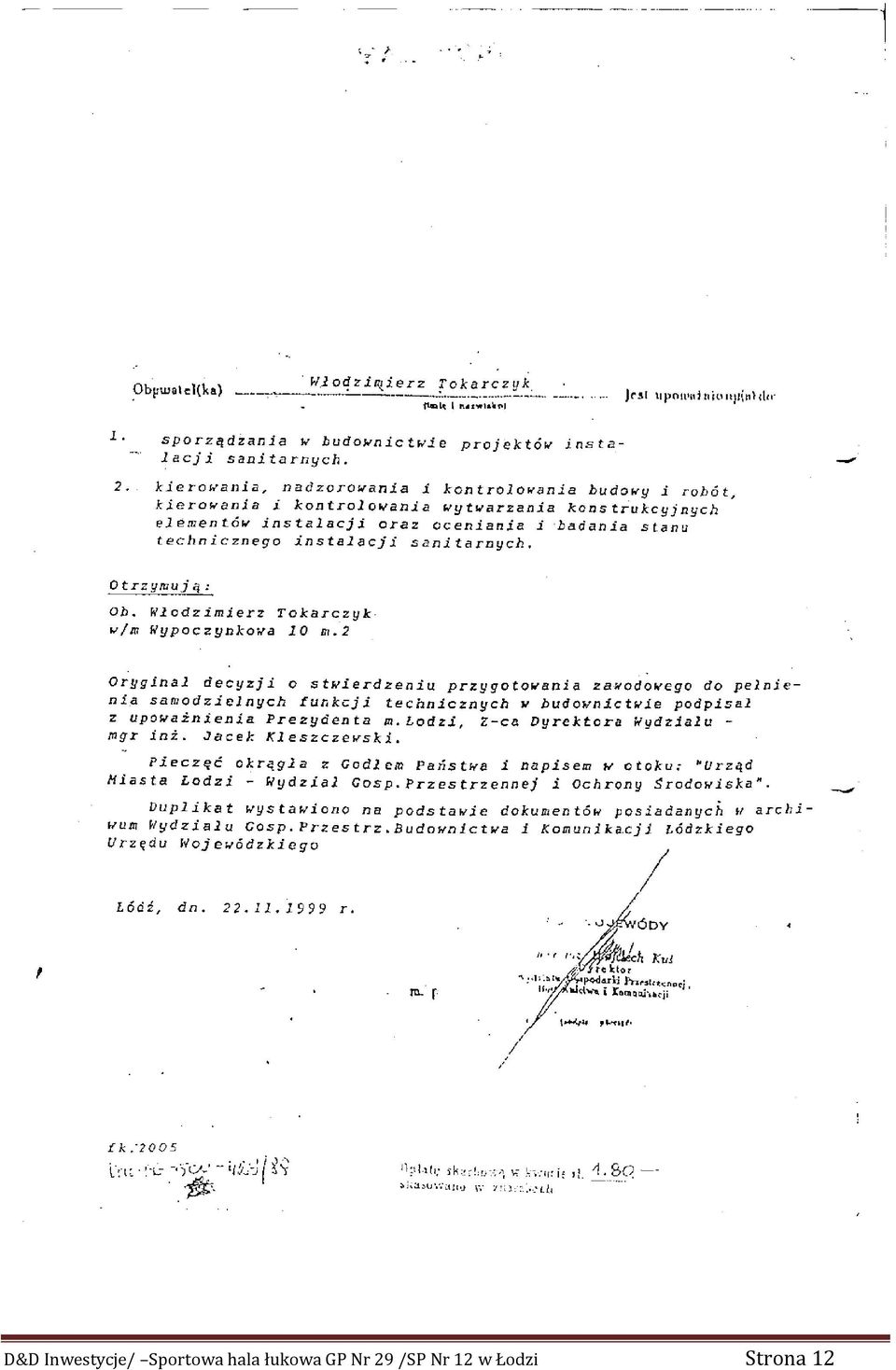

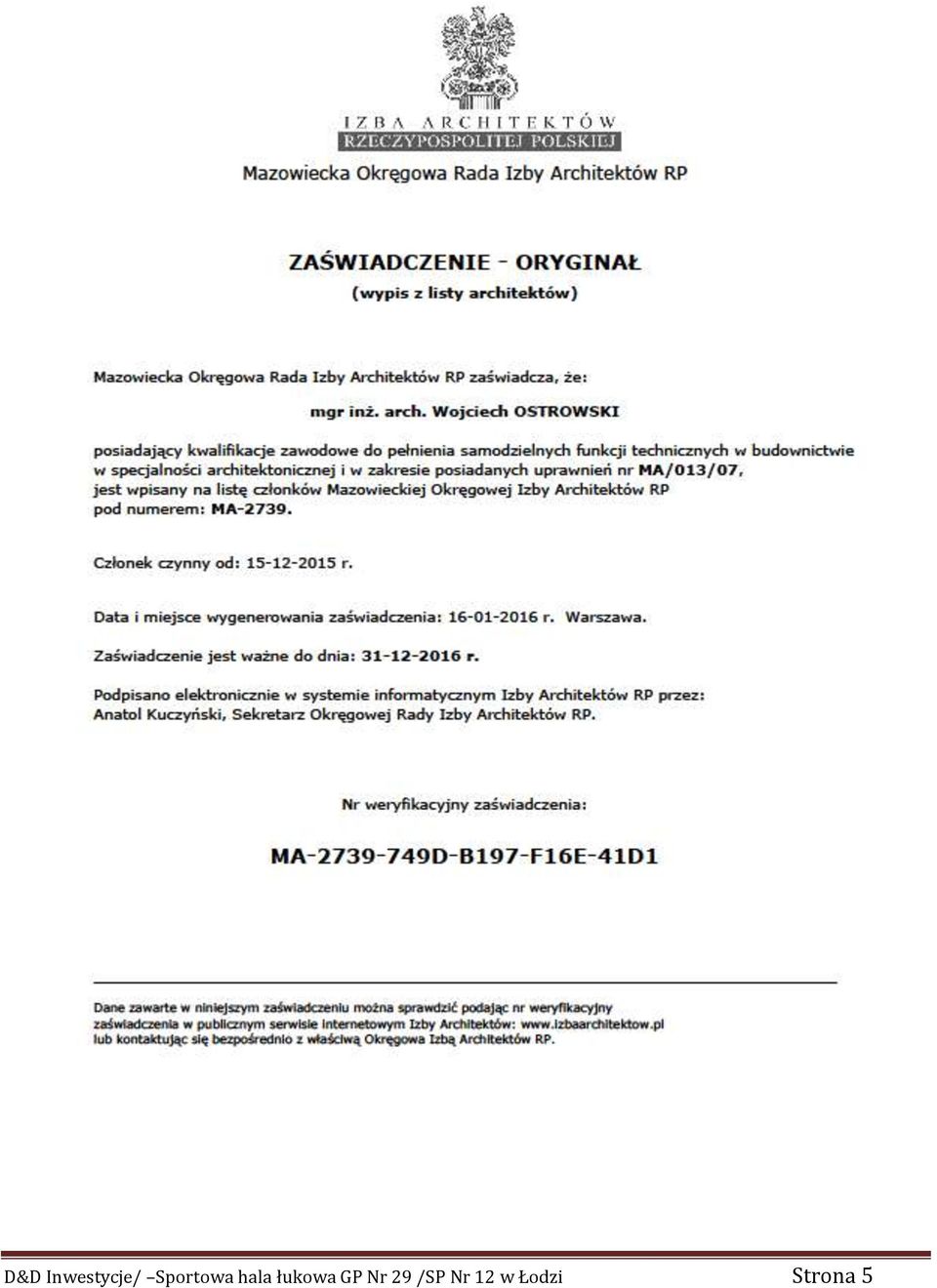

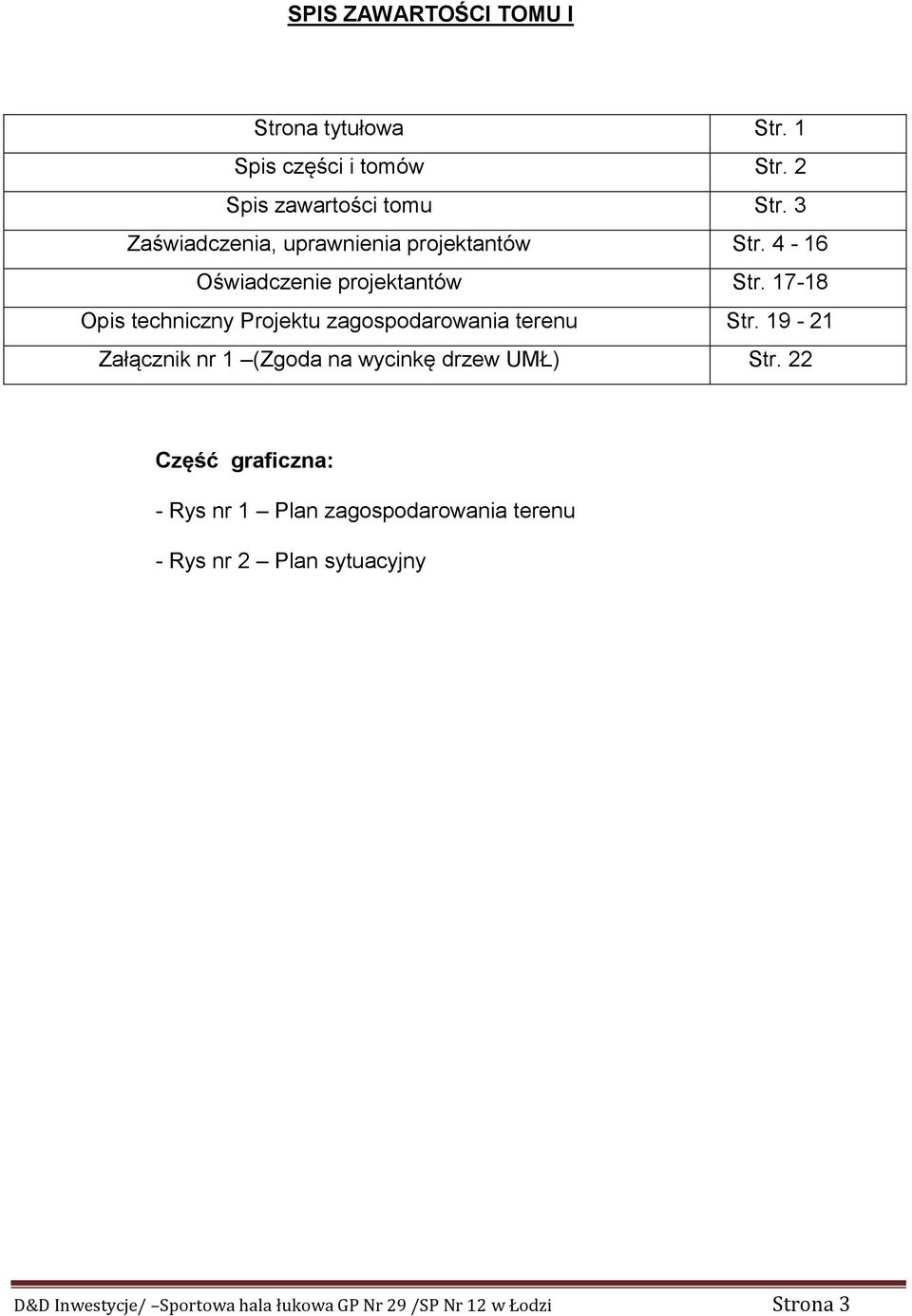

3 SPIS ZAWARTOŚCI TOMU I Strona tytułowa Str. 1 Spis części i tomów Str. 2 Spis zawartości tomu Str. 3 Zaświadczenia, uprawnienia projektantów Str Oświadczenie projektantów Str Opis techniczny Projektu zagospodarowania terenu Str Załącznik nr 1 (Zgoda na wycinkę drzew UMŁ) Str. 22 Część graficzna: - Rys nr 1 Plan zagospodarowania terenu - Rys nr 2 Plan sytuacyjny D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 3

4 D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 4

17 Łódź kwiecień 2016r. O Ś W I A D C Z E N I E W świetle art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku- Prawo Budowlane (Dz. U. Nr 207, poz.2016 z 2003 roku z p. zm.), składamy niniejszym oświadczenie, jako projektanci, że projekt budowlany pod nazwą : Projekt budowlany łukowej hali sportowej z zapleczem socjalnym i łącznikiem komunikacyjnym położonych w Łodzi przy ul. Jurczyńskiego 1/3 (dz. nr 203/11 i 203/8 obręb W-19) sporządzono zgodnie z obowiązującymi przepisami, w tym technicznobudowlanymi, przeciwpożarowymi, BHP, sanitarnymi i Polskimi Normami oraz zasadami wiedzy technicznej. Projekt został sporządzony na podstawie posiadanych uprawnień budowlanych: ARCHITEKTURA: mgr inż. Wojciech Ostrowski UPR bud nr MA/013/ Warszawa ul. Grójecka 41 m 22 KONSTRUKCJA: mgr inż. Dariusz Dolecki UPR bud. nr 100/92/WŁ Łódź ul. Ołowiana 63. mgr inż. Andrzej Bernacki UPR bud nr 368/88/WŁ Łódź ul Studzińskiego 60 m 18 INSTALACJE SANITARNE: mgr inż. Włodzimierz Tokarczyk UPR bud. nr 237/85/WŁ Łódź ul. Wypoczynkowa 10. INSTALACJE ELEKTRYNE: mgr inż. Jacek Frydrysiak UPR bud. nr 617/94/WŁ Łódź ul Ketlinga 11 m 16. D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 17

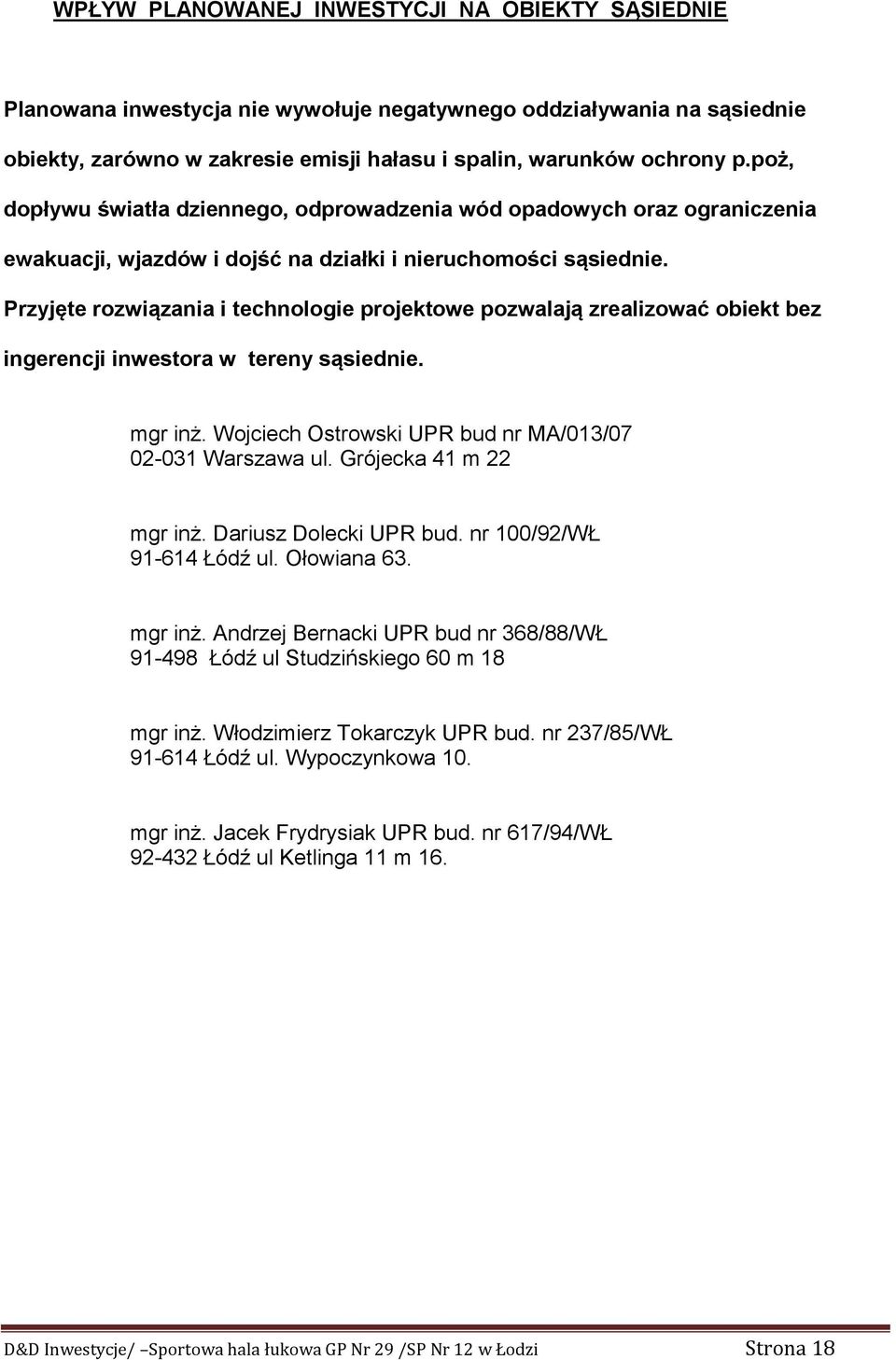

18 WPŁYW PLANOWANEJ INWESTYCJI NA OBIEKTY SĄSIEDNIE Planowana inwestycja nie wywołuje negatywnego oddziaływania na sąsiednie obiekty, zarówno w zakresie emisji hałasu i spalin, warunków ochrony p.poż, dopływu światła dziennego, odprowadzenia wód opadowych oraz ograniczenia ewakuacji, wjazdów i dojść na działki i nieruchomości sąsiednie. Przyjęte rozwiązania i technologie projektowe pozwalają zrealizować obiekt bez ingerencji inwestora w tereny sąsiednie. mgr inż. Wojciech Ostrowski UPR bud nr MA/013/ Warszawa ul. Grójecka 41 m 22 mgr inż. Dariusz Dolecki UPR bud. nr 100/92/WŁ Łódź ul. Ołowiana 63. mgr inż. Andrzej Bernacki UPR bud nr 368/88/WŁ Łódź ul Studzińskiego 60 m 18 mgr inż. Włodzimierz Tokarczyk UPR bud. nr 237/85/WŁ Łódź ul. Wypoczynkowa 10. mgr inż. Jacek Frydrysiak UPR bud. nr 617/94/WŁ Łódź ul Ketlinga 11 m 16. D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 18

19 ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt budowlany budowy łukowej hali sportowej wraz z zapleczem socjalnym, łącznikiem komunikacyjnym oraz niezbędną infrastrukturą techniczną. LOKALIZACJA Projektowane obiekty położone są w Łodzi na nieruchomości przy ul. Jurczyńskiego 1/3 dz. nr ew. 203/11, 203/8 obręb W-19. INWESTOR: Inwestorem jest Miasto Łódź ul Piotrkowska 104. PODSTAWA OPRACOWANIA -Decyzja Nr DAR UA -IX.116.P.2016 o ustaleniu lokalizacji inwestycji celu publicznego z dnia r -Założenia programowe Inwestora do wniosku w ramach Budżetu Obywatelskiego - Zgoda na wycinkę drzew UMŁ (DGM-DM-IX ) z dnia r -Dokumentacja archiwalna budynku. -Opinia geotechniczna opracowana przez ZUG Geotechnika -Ustawa Prawo Budowlane, Polskie Normy, Rozporządzenia, przepisy. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 1)Przedmiot inwestycji: Przedmiotem inwestycji jest budowa łukowej hali sportowej wraz z zapleczem socjalnym, łącznikiem komunikacyjnym oraz przebudową istniejącej infrastruktury technicznej na terenie nieruchomości. 2)Istniejący stan zagospodarowania terenu: Obecnie na działce znajduje się dwuskrzydłowy budynek szkolny. Obiekt użytkowany jest przez Przedszkole Miejskie Nr 218 i Gimnazjum Publiczne Nr 29 (skrzydło południowe) oraz w pozostałej części przez Szkołę Podstawową Nr 12. Istniejący budynek szkolny jest budynkiem dwukondygnacyjnym częściowo podpiwniczonym, wykonanym w konstrukcji żelbetowej prefabrykowanej. Wejścia główne do budynku zlokalizowane są bezpośrednio z ul. Jurczyńskiego (część frontowa wschodnia). Działka posiada również wjazd bezpośrednio z drogi gruntowej od strony ogrodowej (zachodniej). Powierzchnie utwardzone znajdują się od strony frontowej budynku i funkcjonują jako wejścia (chodniki). Pozostały teren działki jest terenem zielonym biologicznie czynnym na którym znajdują się boiska o D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 19

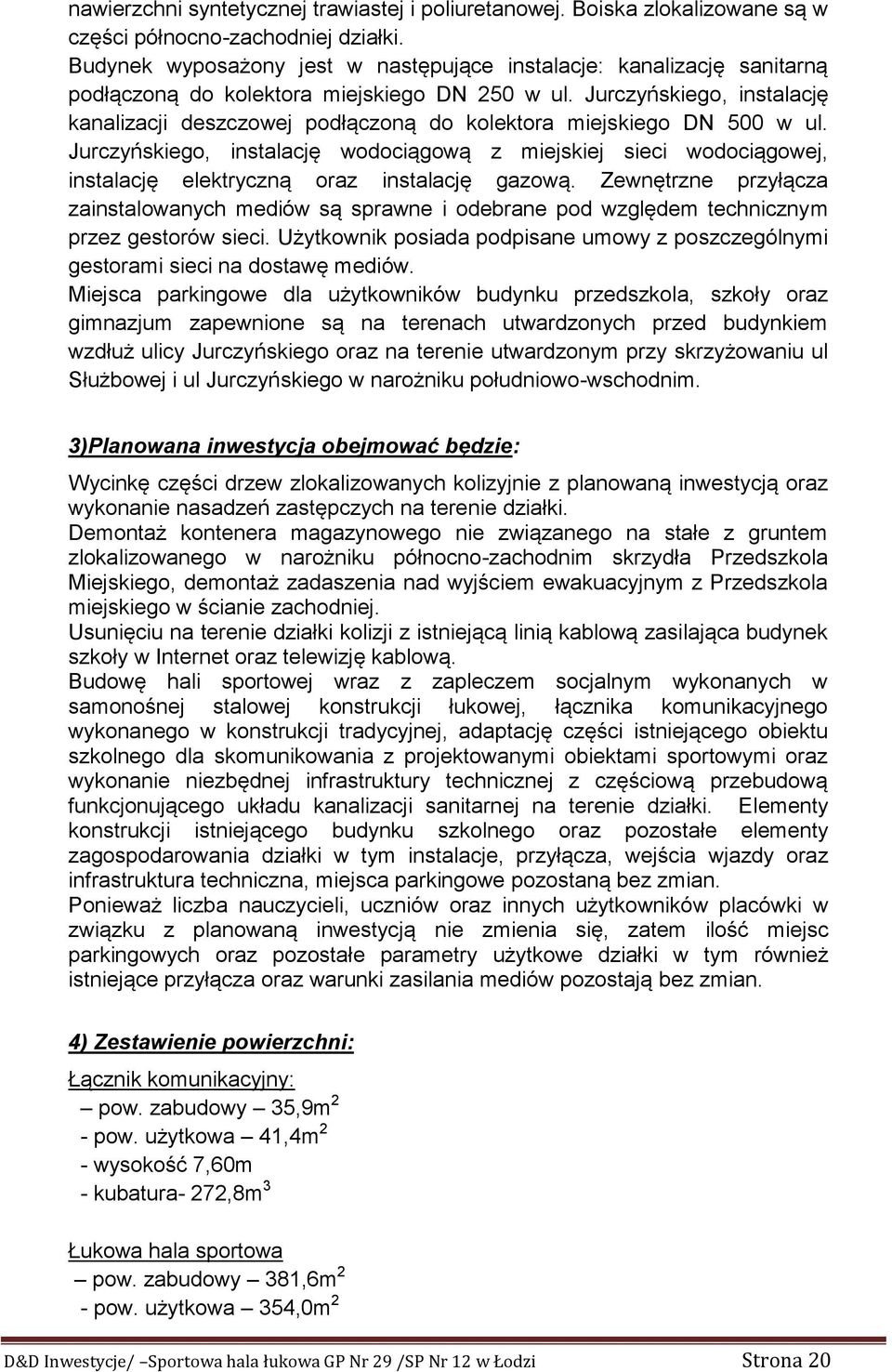

20 nawierzchni syntetycznej trawiastej i poliuretanowej. Boiska zlokalizowane są w części północno-zachodniej działki. Budynek wyposażony jest w następujące instalacje: kanalizację sanitarną podłączoną do kolektora miejskiego DN 250 w ul. Jurczyńskiego, instalację kanalizacji deszczowej podłączoną do kolektora miejskiego DN 500 w ul. Jurczyńskiego, instalację wodociągową z miejskiej sieci wodociągowej, instalację elektryczną oraz instalację gazową. Zewnętrzne przyłącza zainstalowanych mediów są sprawne i odebrane pod względem technicznym przez gestorów sieci. Użytkownik posiada podpisane umowy z poszczególnymi gestorami sieci na dostawę mediów. Miejsca parkingowe dla użytkowników budynku przedszkola, szkoły oraz gimnazjum zapewnione są na terenach utwardzonych przed budynkiem wzdłuż ulicy Jurczyńskiego oraz na terenie utwardzonym przy skrzyżowaniu ul Służbowej i ul Jurczyńskiego w narożniku południowo-wschodnim. 3)Planowana inwestycja obejmować będzie: Wycinkę części drzew zlokalizowanych kolizyjnie z planowaną inwestycją oraz wykonanie nasadzeń zastępczych na terenie działki. Demontaż kontenera magazynowego nie związanego na stałe z gruntem zlokalizowanego w narożniku północno-zachodnim skrzydła Przedszkola Miejskiego, demontaż zadaszenia nad wyjściem ewakuacyjnym z Przedszkola miejskiego w ścianie zachodniej. Usunięciu na terenie działki kolizji z istniejącą linią kablową zasilająca budynek szkoły w Internet oraz telewizję kablową. Budowę hali sportowej wraz z zapleczem socjalnym wykonanych w samonośnej stalowej konstrukcji łukowej, łącznika komunikacyjnego wykonanego w konstrukcji tradycyjnej, adaptację części istniejącego obiektu szkolnego dla skomunikowania z projektowanymi obiektami sportowymi oraz wykonanie niezbędnej infrastruktury technicznej z częściową przebudową funkcjonującego układu kanalizacji sanitarnej na terenie działki. Elementy konstrukcji istniejącego budynku szkolnego oraz pozostałe elementy zagospodarowania działki w tym instalacje, przyłącza, wejścia wjazdy oraz infrastruktura techniczna, miejsca parkingowe pozostaną bez zmian. Ponieważ liczba nauczycieli, uczniów oraz innych użytkowników placówki w związku z planowaną inwestycją nie zmienia się, zatem ilość miejsc parkingowych oraz pozostałe parametry użytkowe działki w tym również istniejące przyłącza oraz warunki zasilania mediów pozostają bez zmian. 4) Zestawienie powierzchni: Łącznik komunikacyjny: pow. zabudowy 35,9m 2 - pow. użytkowa 41,4m 2 - wysokość 7,60m - kubatura- 272,8m 3 Łukowa hala sportowa pow. zabudowy 381,6m 2 - pow. użytkowa 354,0m 2 D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 20

21 - wysokość 8,38m - kubatura 2626,0m 3 Łukowe zaplecze socjalne pow. zabudowy 152,3m 2 - pow. użytkowa 120,6m 2 - wysokość 4,92m - kubatura 448,8m 3 5)Dane o ochronie konserwatorskiej: Teren planowanej budowy nie podlega ochronie konserwatorskiej. 6)Dane określające wpływ eksploatacji górniczej: Teren działki nie jest zlokalizowany na terenie szkód górniczych 7) Inne dane o charakterze inwestycji: Planowana inwestycja nie stwarza zagrożeń dla środowiska oraz higieny i zdrowia, nie zmienia i nie pogarsza istniejących warunków komunikacji, dojść, wjazdów, warunków pożarowych i ewakuacji na terenie działki oraz terenów sąsiednich. Jest zgodna z wydaną Decyzją o ustaleniu lokalizacji inwestycji celu publicznego. Opracował: mgr inż. Wojciech Ostrowski UPR bud nr MA/013/ Warszawa ul. Grójecka 41 m 22 mgr inż. Dariusz Dolecki UPR bud nr 100/92/WŁ Łódź ul Ołowiana 63 Łódź kwiecień 2016r. D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 21

22 ZAŁĄCZNIK NR 1 D&D Inwestycje/ Sportowa hala łukowa GP Nr 29 /SP Nr 12 w Łodzi Strona 22
