PROJEKT ARCHITEKTONICZNO-BUDOWLANY

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT ARCHITEKTONICZNO-BUDOWLANY"

Transkrypt

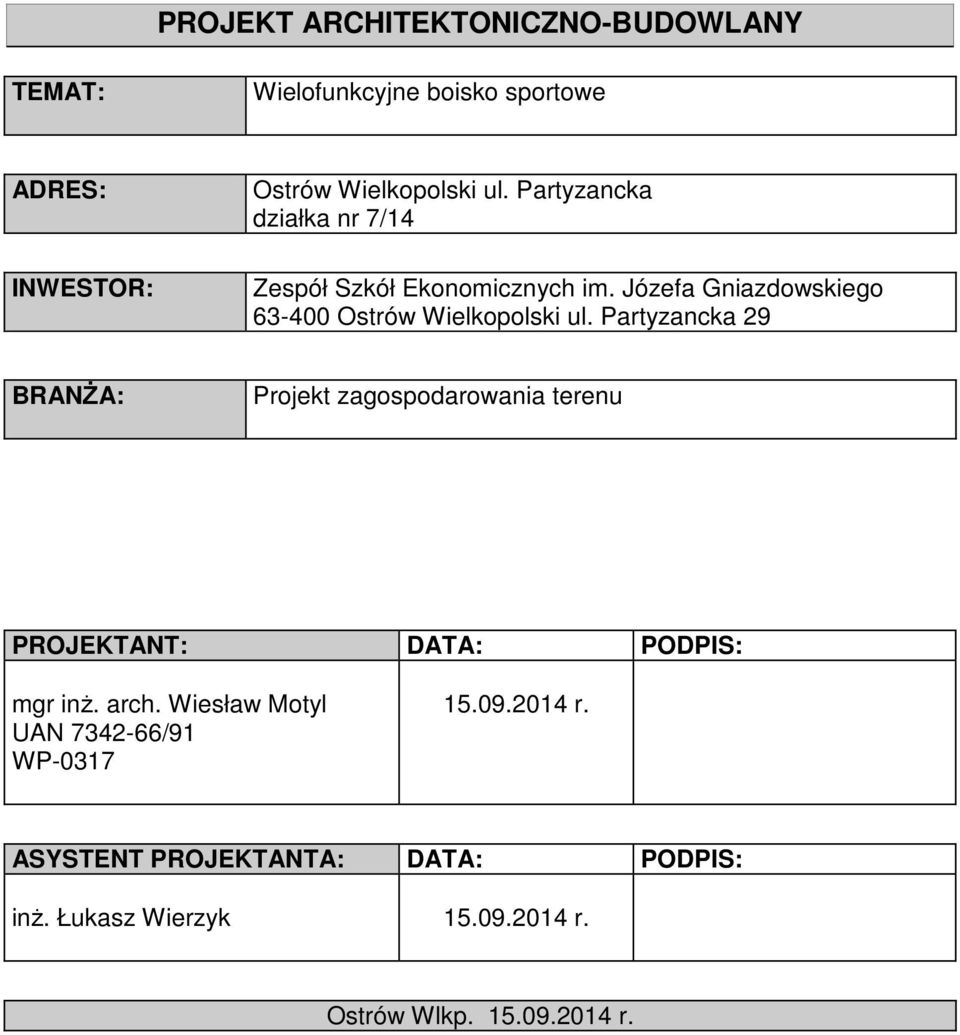

1 PROJEKT ARCHITEKTONICZNO-BUDOWLANY TEMAT: Wielofunkcyjne boisko sportowe ADRES: INWESTOR: Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka 29 BRANŻA: Projekt zagospodarowania terenu PROJEKTANT: DATA: PODPIS: UAN /91 WP r. ASYSTENT PROJEKTANTA: DATA: PODPIS: inż. Łukasz Wierzyk r. Ostrów Wlkp r.

2 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Zawartość opracowania 3. Opis techniczny 3.1. Dane ogólne 3.2. Opis do projektu zagospodarowania działki 3.3. Charakterystyczne parametry techniczne 4.Część graficzna: Nazwa rysunku: Skala rys: Nr rys: Projekt zagospodarowania terenu 1:500 P1 Przekrój konstrukcyjny 1:20 P2 Bramka 1:20 P3 Konstrukcja stojaka do koszykówki 1:20 P4 Ogrodzenie boiska - narożnik 1:20 P5 Ogrodzenie boiska brama, furtka 1:20 P6 Boisko do siatkówki 1:100 P7 Boisko do koszykówki 1:100 P8 Boisko wielofunkcyjne 1:100 P9 Skocznia w dal 1:100 P10 Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 2

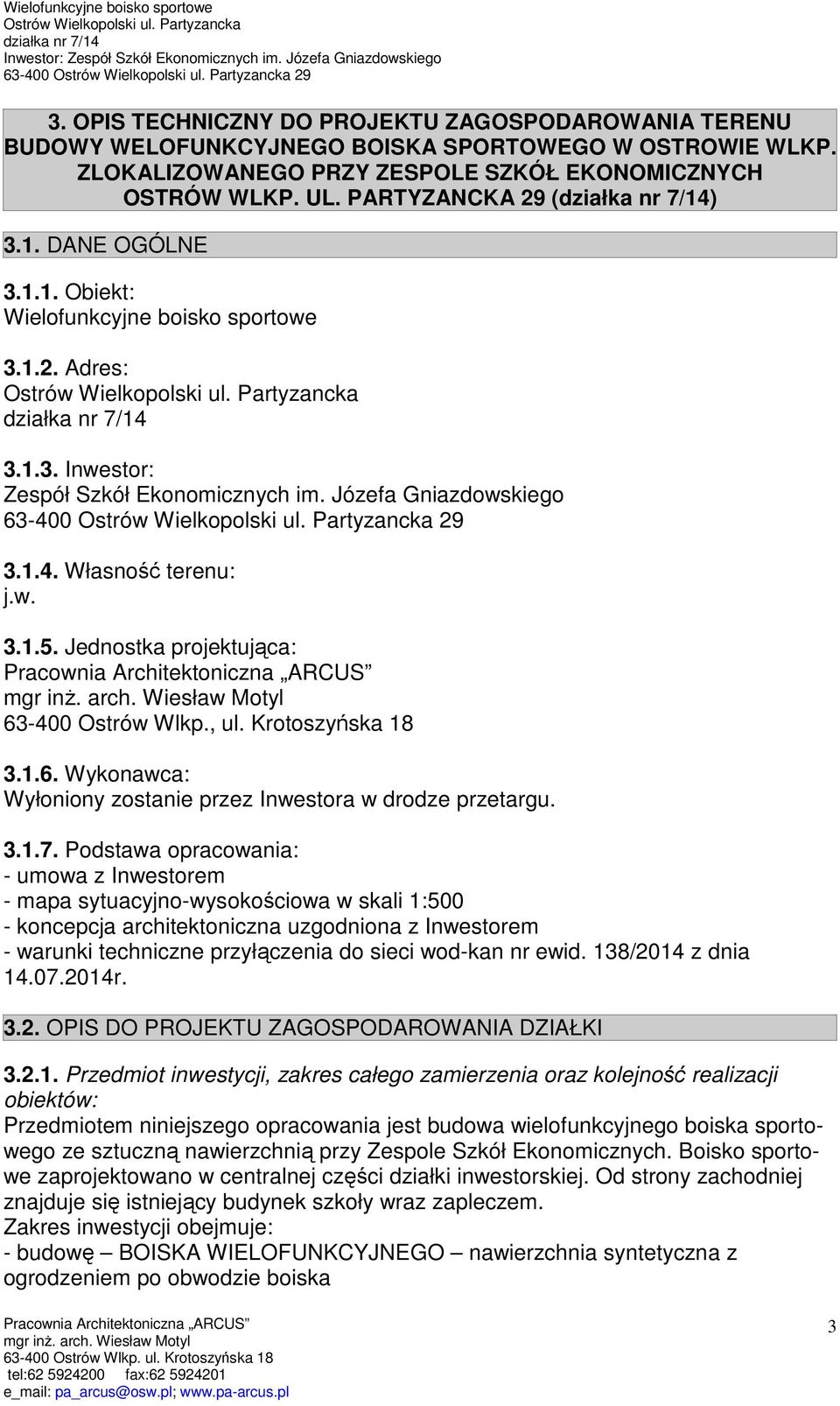

3 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU BUDOWY WELOFUNKCYJNEGO BOISKA SPORTOWEGO W OSTROWIE WLKP. ZLOKALIZOWANEGO PRZY ZESPOLE SZKÓŁ EKONOMICZNYCH OSTRÓW WLKP. UL. PARTYZANCKA 29 (działka nr 7/14) 3.1. DANE OGÓLNE Obiekt: Wielofunkcyjne boisko sportowe Adres: Ostrów Wielkopolski ul. Partyzancka działka nr 7/ Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka Własność terenu: j.w Jednostka projektująca: Pracownia Architektoniczna ARCUS Ostrów Wlkp., ul. Krotoszyńska Wykonawca: Wyłoniony zostanie przez Inwestora w drodze przetargu Podstawa opracowania: - umowa z Inwestorem - mapa sytuacyjno-wysokościowa w skali 1:500 - koncepcja architektoniczna uzgodniona z Inwestorem - warunki techniczne przyłączenia do sieci wod-kan nr ewid. 138/2014 z dnia r OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI Przedmiot inwestycji, zakres całego zamierzenia oraz kolejność realizacji obiektów: Przedmiotem niniejszego opracowania jest budowa wielofunkcyjnego boiska sportowego ze sztuczną nawierzchnią przy Zespole Szkół Ekonomicznych. Boisko sportowe zaprojektowano w centralnej części działki inwestorskiej. Od strony zachodniej znajduje się istniejący budynek szkoły wraz zapleczem. Zakres inwestycji obejmuje: - budowę BOISKA WIELOFUNKCYJNEGO nawierzchnia syntetyczna z ogrodzeniem po obwodzie boiska Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 3

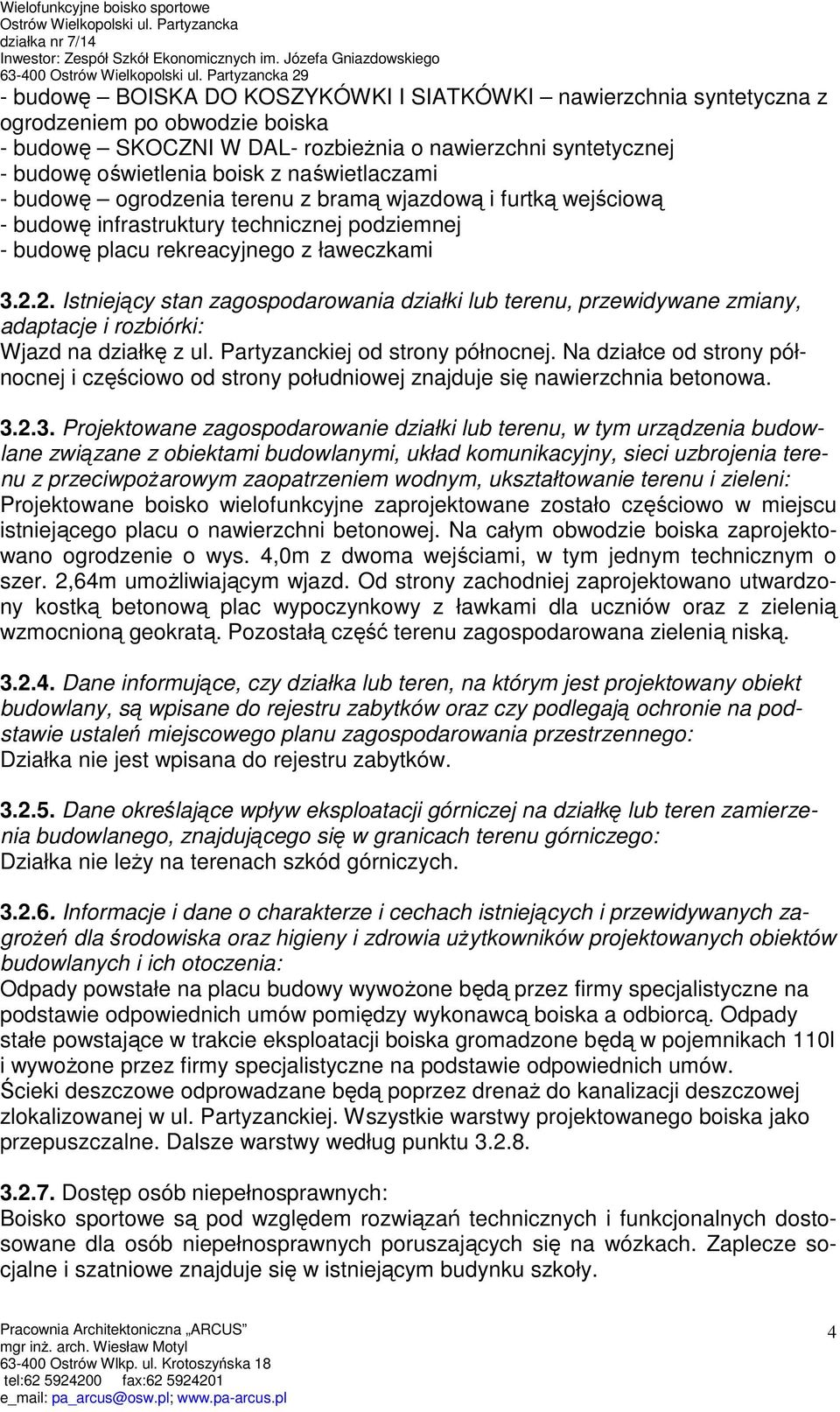

4 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka 29 - budowę BOISKA DO KOSZYKÓWKI I SIATKÓWKI nawierzchnia syntetyczna z ogrodzeniem po obwodzie boiska - budowę SKOCZNI W DAL- rozbieżnia o nawierzchni syntetycznej - budowę oświetlenia boisk z naświetlaczami - budowę ogrodzenia terenu z bramą wjazdową i furtką wejściową - budowę infrastruktury technicznej podziemnej - budowę placu rekreacyjnego z ławeczkami Istniejący stan zagospodarowania działki lub terenu, przewidywane zmiany, adaptacje i rozbiórki: Wjazd na działkę z ul. Partyzanckiej od strony północnej. Na działce od strony północnej i częściowo od strony południowej znajduje się nawierzchnia betonowa Projektowane zagospodarowanie działki lub terenu, w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni: Projektowane boisko wielofunkcyjne zaprojektowane zostało częściowo w miejscu istniejącego placu o nawierzchni betonowej. Na całym obwodzie boiska zaprojektowano ogrodzenie o wys. 4,0m z dwoma wejściami, w tym jednym technicznym o szer. 2,64m umożliwiającym wjazd. Od strony zachodniej zaprojektowano utwardzony kostką betonową plac wypoczynkowy z ławkami dla uczniów oraz z zielenią wzmocnioną geokratą. Pozostałą część terenu zagospodarowana zielenią niską Dane informujące, czy działka lub teren, na którym jest projektowany obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego: Działka nie jest wpisana do rejestru zabytków Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego: Działka nie leży na terenach szkód górniczych Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia: Odpady powstałe na placu budowy wywożone będą przez firmy specjalistyczne na podstawie odpowiednich umów pomiędzy wykonawcą boiska a odbiorcą. Odpady stałe powstające w trakcie eksploatacji boiska gromadzone będą w pojemnikach 110l i wywożone przez firmy specjalistyczne na podstawie odpowiednich umów. Ścieki deszczowe odprowadzane będą poprzez drenaż do kanalizacji deszczowej zlokalizowanej w ul. Partyzanckiej. Wszystkie warstwy projektowanego boiska jako przepuszczalne. Dalsze warstwy według punktu Dostęp osób niepełnosprawnych: Boisko sportowe są pod względem rozwiązań technicznych i funkcjonalnych dostosowane dla osób niepełnosprawnych poruszających się na wózkach. Zaplecze socjalne i szatniowe znajduje się w istniejącym budynku szkoły. Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 4

5 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka Warunki gruntowo-wodne: Warunki gruntowe ustalone według opinii geotechnicznej wykonanej przez Zakład Usług Geotechnicznych mgr inż. Leszek Satanowski. Badania wykonane w czerwcu 20014r. CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE Zestawienie powierzchni boiska: - powierzchnia zabudowy: 1043,80 m Wysokość i długość boiska: - długość z ogrodzeniem: 31,90 m - szerokość z ogrodzeniem: 34,20 m - wysokość ogrodzenia: 4,0 m Boisko syntetyczne do gry w PIŁKĘ RĘCZNĄ i NOŻNĄ, KOSZYKÓWKĘ, SIATKÓWKĘ ORAZ ROZBIEŻNIA: PODBUDOWA. Przekrój przez podbudowę: - 0,7cm - warstwa górna z kolorowego granulatu EPDM (kolor czerwień ceglasta i zielony) - 0,7cm - warstwa dolna z granulatu SBR - 3,5cm podbudowa elastyczna typu ET - 5 cm - warstwa wyrównująca z miału kamiennego łamanego frakcja 0-4mm stabilizowanego mechanicznie o wskaźniku piaskowym >65% i zawartości pyłów <5% - 5 cm - warstwa klinująca z kruszywa kamiennego łamanego frakcja 0-31,5mm stabilizowanego mechanicznie o wskaźniku piaskowym >50% i zawartości pyłów <5% - 10 cm - warstwa klinująca z kruszywa kamiennego łamanego frakcja 0-31,5mm stabilizowanego mechanicznie o wskaźniku piaskowym >50% i zawartości pyłów <5% - nasyp z piasku grubo lub średnioziarnistego zagęszczanego warstwami do Is=0,97 o grubości 25cm - warstwa gruntu stabilizowanego cementem Rm=5MPa- po uprzednim usunięciu nasypów do głębokości ok. 0,8m p.p.t. Miąższość gruntu stabilizowanego cementem powinna wynosić co najmniej 30cm - grunt rodzimy Technologia typu EPDM na podbudowie z kruszywa kamiennego instaluje się warstwę stabilizującą typu ET o grubości 35mm. Następnie układa się nawierzchnię sportową. Nawierzchnia gładka, przepuszczalna dla wody wykonana dwuwarstwowo. Dolna warstwa z granulatu SBR min 7mm, górna warstwa wykonana z kolorowego granulatu EPDM min. 7mm. Wymagane parametry nawierzchni: - Wytrzymałość na rozciąganie 0,60 MPa - Wytrzymałość na rozdzieranie 100 N - Ścieralność 0,09 mm - Przyczepność do podkładu typu ET : 0,5 MPa Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 5

6 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka 29 - Różnica współczynnika tarcia kinetycznego powierzchni w stanie suchym i mokrym 0,15 - Odporność na uderzenie, powierzchnia odcisku kulki 550 ± 50 mm 2 NAWIERZCHNIA. Badania na zgodność z norma PN-EN 14877:2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB lub wynik badań specjalistycznego laboratorium badającego nawierzchnie sportowe np. Labosport. 1. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 2. Atest PZH dla oferowanej nawierzchni. 3. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnie. WYPOSAZENIE SPORTOWE. Załączone w dalszej części opracowania OŚWIETLENIE BOISK: Zasilanie z rozdzielni w budynku szkoły. Niezbędna moc zapewniona jest w ramach aktualnej umowy na dostawę energii elektrycznej. Słup C9/4, wysokości 9,00 m z fundamentem B120 i poprzeczkami na projektory oraz instalacja odgromowa. Natężenie oświetlenia według branży elektrycznej. Załączanie oświetlenia przy wejściu na boisko OGRODZENIE TERENU: Ogrodzenie terenu na słupkach stalowych mocowanych w fundamencie betonowym. Wypełnienie z siatki stalowej lub ogrodzenia panelowego. Wysokość min. 4m. Rozstaw słupków od minimum 2m do maksimum 5m. Furtki i bramy systemowe rozwierne. Szerokość furtki 1,2m, bramy 2,64 wysokość 2,0m. Ogrodzenie na krótszych bokach (za bramkami) wzmocnione odporne na uderzenia piłki. Rozwiązanie ogrodzenia pozostawia się do wyboru przez Inwestora oraz wykonawcę robót. Przy wyborze rozwiązań należy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczna. Ogrodzenie musi spełniać wymogi bezpieczeństwa. Uwaga: Przekrój słupków w ogrodzeniu należy przyjąć zgodnie z wytycznymi producenta ogrodzenia. Słupki narożne podparte zastrzałami. Przekrój zastrzału taki sam jak przekrój słupka. Ogrodzenie za bramkami 6,0m wysokości. Opracował: Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 6

7 Wielofunkcyjne boisko sportowe Ostrów Wielkopolski ul. Partyzancka działka nr 7/14 Inwestor: Zespół Szkół Ekonomicznych im. Józefa Gniazdowskiego Ostrów Wielkopolski ul. Partyzancka 29 Oświadczenie Na podstawie art. 20 ust. 4 ustawy z dnia 4 lipca 1994r. Prawo Budowlane (jednolity tekst Dz. U. z 2013r., poz. 1409) oświadczam, że wykonany przeze mnie projekt architektoniczno-budowlany Wielofunkcyjnego boiska sportowego zlokalizowanego w Ostrowie Wlkp. przy ul. Partyzanckiej (działka nr: 7/14), jest zgodny z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Pracownia Architektoniczna ARCUS Ostrów Wlkp. ul. Krotoszyńska 18 tel: fax: e_mail: 7

8 PDF created with pdffactory Pro trial version

9

10

11

12

13

14

15

16

17
