1 OPIS PROJEKTU ZAGOSPODAROWANIA 1. Przedmiot, zakres opracowania i załoŝenia funkcjonalne Przedmiotem niniejszej dokumentacji jest projekt zagospodarowania w zakresie boiska do piłki noŝnej, boiska do siatkówki i koszykówki, ogrodzenia boisk wraz z piłko chwytami na dz. nr 5324/7, 5307, 5306, 5310, 5323 stanowiących element częściowy inwestycji realizowanej pn Budowa kompleksu boisk sportowych w ramach programu MOJE BOISKO ORLIK 2012 w Maniowach 1.1 Zakres inwestycji objętej zgłoszeniem o zamiarze budowy obejmuje: boisko do piłki noŝnej o wymiarach 30,0 m x 62,0m o pow. całkowitej 1860m2 ( pole gry 26,0 x 56,0 m) - nawierzchnia do piłki noŝnej sztuczna trawa boisko wielofunkcyjne do siatkówki i koszykówki o wymiarach 19,1 x 32,1 m o powierzchni 613,11m2 (pole do gry 15,1 x 28,1 m) - nawierzchnia boiska wielofunkcyjnego nawierzchnia poliuretanowa ogrodzenie boisk z furtkami wejściowymi oraz bramami wjazdowymi, piłkochwyty na boisku do piłki noŝnej rozbiórka tarasu betonowego remont pomieszczenia higieniczno sanitarnego budowa dojścia, dojazdu do kompleksu obiektów sportowych (utwardzenie powierzchni gruntu działki budowlanej) 1.2 Zakres inwestycji objętej wnioskiem o pozwolenie na budowę obejmuje: Budowa oświetlenia zewnętrznego kompleksu boisk budowa drenaŝu wraz z przyłączem kanalizacji deszczowej 2. Plan zagospodarowania terenu istniejący stan zagospodarowania działki Teren działek nr 5324/7, 5307, 5306, 5310, 5323 w Maniowach przeznaczonych pod inwestycję jest zabudowany obiektami kubaturowymi w bezpośrednim sąsiedztwie projektowanych boisk od strony północno wschodniej znajduje się budynek szkolny oraz hala sportowa z pełnym uzbrojeniem tj. : przyłączem wodociągowym, przyłączem kanalizacji sanitarnej, kanalizacją deszczową, przyłączem energetycznym, oświetleniem terenu, układem komunikacyjnym istniejące chodniki, dojazd, parking, elementy wyposaŝenia sportowego :treningowe boisko do piłki noŝnej, na działkach sąsiednich zlokalizowane jest boisko do piłki noŝnej Klubu Sportowego Lubań Maniowy. Teren działek przeznaczonych pod inwestycję jest ogrodzony.

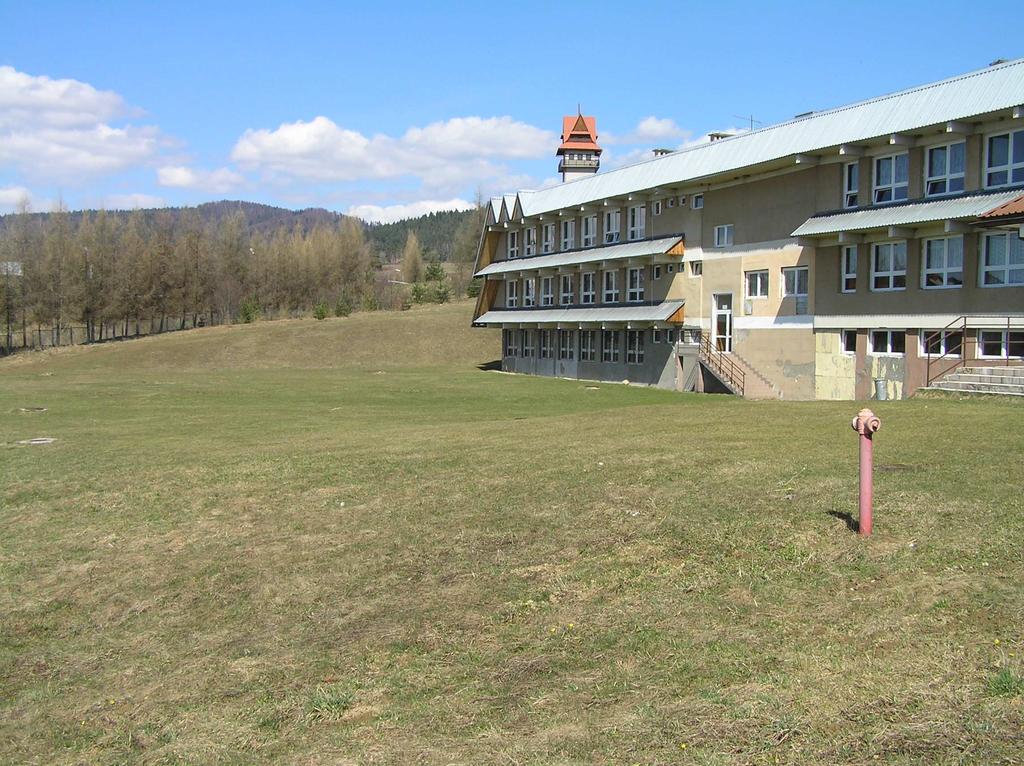

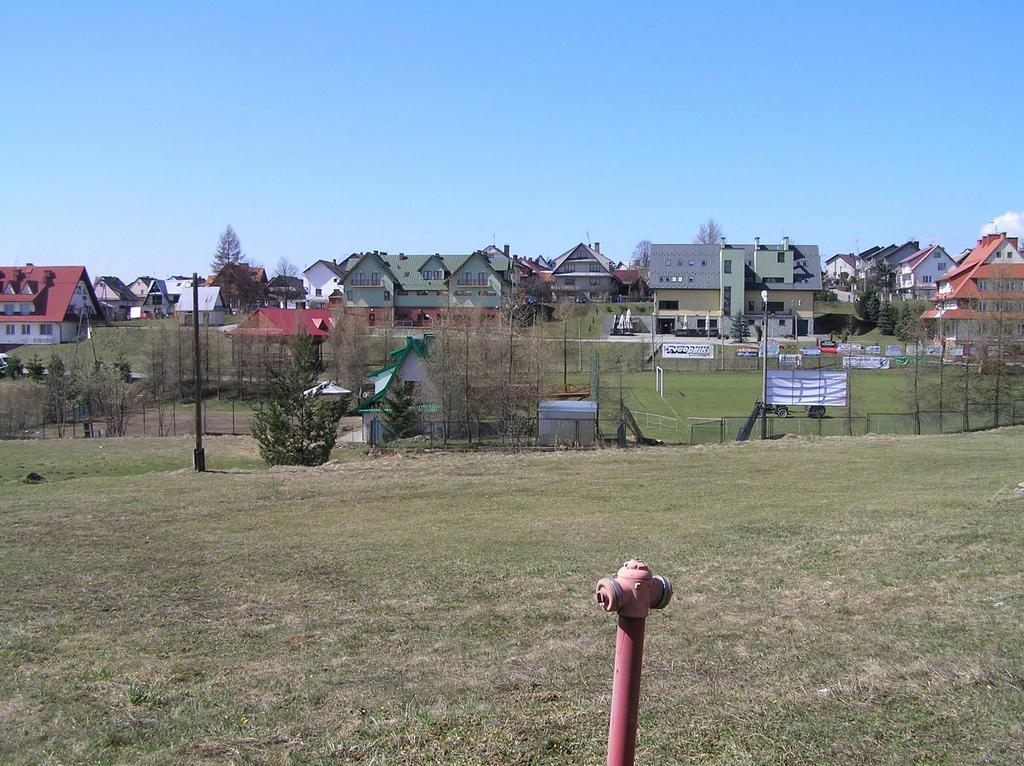

2 Fotografie przedstawiające obecne zagospodarowanie terenu:

3 3. Projektowane zagospodarowanie: elementy objęte zgłoszeniem o zamiarze budowy obejmuje: boisko do piłki noŝnej o wymiarach 30,0 m x 62,0m o pow. całkowitej 1860m2 ( pole gry 26,0 x 56,0 m) - nawierzchnia do piłki noŝnej sztuczna trawa boisko wielofunkcyjne do siatkówki i koszykówki o wymiarach 19,1 x 32,1 m o powierzchni 613,11m2 (pole do gry 15,1 x 28,1 m) - nawierzchnia boiska wielofunkcyjnego nawierzchnia poliuretanowa ogrodzenie boisk z furtkami wejściowymi oraz bramami wjazdowymi, piłkochwyty na boisku do piłki noŝnej rozbiórka tarasu betonowego remont pomieszczenia toalety budowa dojścia, dojazdu do kompleksu obiektów sportowych ( utwardzenie powierzchni gruntu działki budowlanej) 4. Zestawienie powierzchni zagospodarowania działek nr 5324/7, 5307, 5306, 5310, 5323 Lp Element zagospodarowania działki Pow. zabudowy [ m2] 1 Projektowane boisko do piłki noŝnej 1860,00 4,58 2 Projektowane boisko do koszykówki i siatkówki 613,11 1,51 3 Projektowane dojście - chodnik 700,00 1,72 4 Istniejacy układ komunikacyjny 16245,00 39,97 5 Istniejący budynek szkoły oraz hali sportowej 3476,00 8,55 6 Razem trwałe zainwestowanie 22894,11 56,33 7 Powierzchnia biologicznie czynna 17748,89 43,67 8 Powierzchnia działek ogółem 40643,00 100,00 % 5. Dane informacyjne z MPZP Zgodnie z wypisem z MPZP Gminy Czorsztyn działki na których będą zlokalizowane projektowane obiekty znajduje się w terenach o symbolu: 2.3- tereny usług oświaty 2.12.US tereny obiektów i urządzeń sportu i rekreacji 6.2.KDgL drogi gminne klasy L Działka na której projektuje się obiekt budowlany : nie jest wpisana do rejestru zabytków, jest wolna od zieleni cennej przyrodniczo, brak danych o pomnikach, nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Lokalizacja kompleksu boisk sportowych nie zmienia dotychczasowego sposobu uŝytkowania terenu, forma architektoniczna i funkcja obiektu budowlanego jest dostosowana do istniejącej funkcji terenu. Projektowany kompleks boisk uzupełnia istniejącą funkcję sportową terenu oraz zwiększa jego atrakcyjność

4 6. Zagadnienia dotyczące wpływ eksploatacji górniczej: Działka przeznaczona pod inwestycję nie znajduje się w granicach terenu górniczej eksploatacji 7. Zagadnienia dotyczące ochrony środowiska: Budowa kompleksu boisk sportowych nie stanowi zagroŝenia dla środowiska. Na podstawie Rozporządzenia Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa z dnia 14 lipca 1998 ( Dz. U. Nr 93 poz. 589 ), budowa boisk nie jest inwestycją szkodliwą dla środowiska i zdrowia ludzi, ani mogącą pogorszyć stan środowiska. Zakres uciąŝliwości projektowanego obiektu zamyka się w obrębie działek objętych zgłoszeniem. 8. Zagadnienia ochrony przeciw poŝarowej: Obiekt otwarty nie stanowi zagroŝenia poŝarowego. Do istniejących obiektów kubaturowych na działce zapewniony jest dojazd przeciwpoŝarowy po utwardzonych drogach zewnętrznych, na dz. nr 5307 istnieje hydrant na potrzeby ppoŝ.... Czerwiec 2010

5 OŚWIADCZENIE JA NIśEJ PODPISANY Stosownie do ustaleń art. 20, ust.4 ustawy z dnia 07 lipca 1994 r. Prawo Budowlane, ( tj. Dz. U. Nr 207/03, poz. 2016, z późniejszymi zmianami ) JAKO AUTOR PROJEKTU ZAGOSPODAROWANIA DLA Zamierzenia budowlanego: BUDOWA KOMPLEKSU BOISK SPORTOWYCH W RAMACH PROGRAMU MOJE BOISKO ORLIK 2012 w zakresie budowy : boiska do piłki noŝnej o wymiarach 30,0 m x 62,0m o pow. całkowitej 1860m2 ( pole gry 26,0 x 56,0 m) - nawierzchnia do piłki noŝnej sztuczna trawa boiska wielofunkcyjnego do siatkówki i koszykówki o wymiarach 19,1 x 32,1 m o powierzchni 613,11m2 (pole do gry 15,1 x 28,1 m) - nawierzchnia boiska wielofunkcyjnego nawierzchnia poliuretanowa ogrodzenia boisk z furtkami wejściowymi oraz bramami wjazdowymi, piłkochwyty na boisku do piłki noŝnej przebudowy sieci kanalizacji deszczowej, sanitarnej oraz wodociągu rozbiórki tarasu betonowego remontu pomieszczenia higieniczno sanitarnego dojścia, dojazdu do kompleksu obiektów sportowych ( utwardzenie powierzchni gruntu działki budowlanej) Zlokalizowanego na: DZ. EWID. NR 5324/7, 5307, 5306, 5310, 5323 W MANIOWACH OŚWIADCZAM, śe W/W PROJEKT ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ Czerwiec 2010
