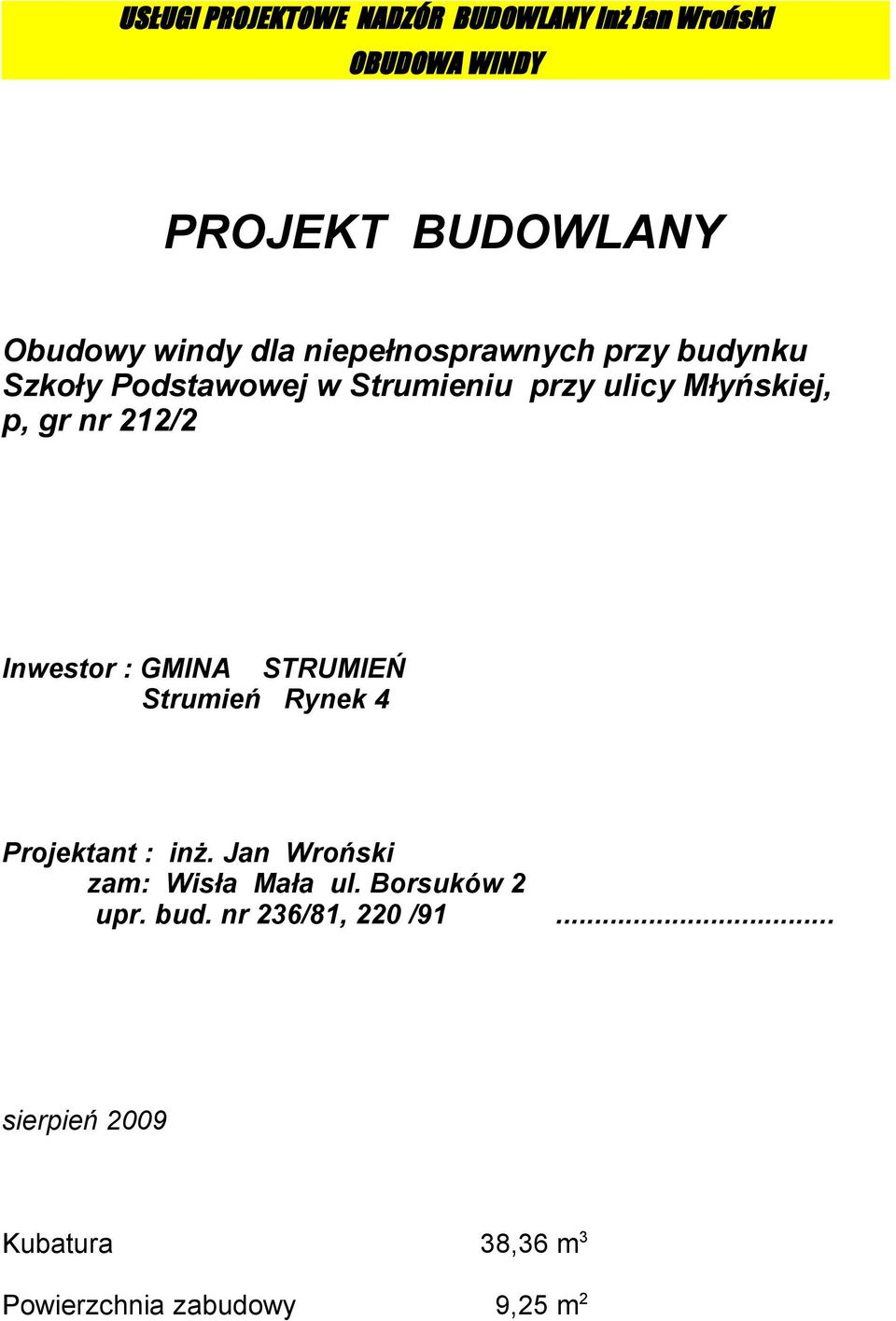

1 PROJEKT BUDOWLANY Obudowy windy dla niepełnosprawnych przy budynku Szkoły Podstawowej w Strumieniu przy ulicy Młyńskiej, p, gr nr 212/2 Inwestor : GMINA STRUMIEŃ Strumień Rynek 4 Projektant : inż. Jan Wroński zam: Wisła Mała ul. Borsuków 2 upr. bud. nr 236/81, 220 /91... sierpień 2009 Kubatura 38,36 m 3 Powierzchnia zabudowy 9,25 m 2

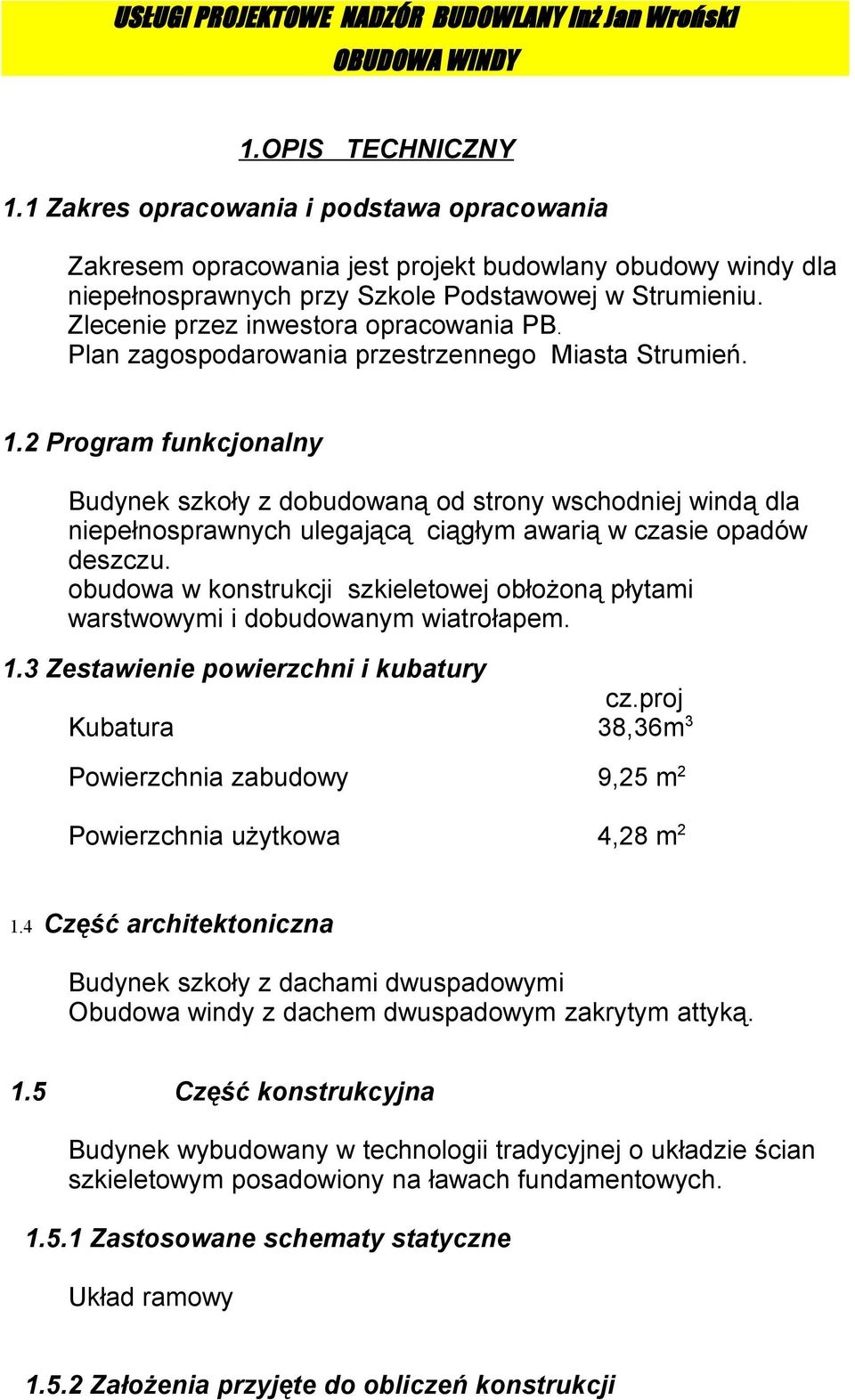

2 1.OPIS TECHNICZNY 1.1 Zakres opracowania i podstawa opracowania Zakresem opracowania jest projekt budowlany obudowy windy dla niepełnosprawnych przy Szkole Podstawowej w Strumieniu. Zlecenie przez inwestora opracowania PB. Plan zagospodarowania przestrzennego Miasta Strumień. 1.2 Program funkcjonalny Budynek szkoły z dobudowaną od strony wschodniej windą dla niepełnosprawnych ulegającą ciągłym awarią w czasie opadów deszczu. obudowa w konstrukcji szkieletowej obłożoną płytami warstwowymi i dobudowanym wiatrołapem. 1.3 Zestawienie powierzchni i kubatury cz.proj Kubatura 38,36m 3 Powierzchnia zabudowy 9,25 m 2 Powierzchnia użytkowa 4,28 m Część architektoniczna Budynek szkoły z dachami dwuspadowymi Obudowa windy z dachem dwuspadowym zakrytym attyką. 1.5 Część konstrukcyjna Budynek wybudowany w technologii tradycyjnej o układzie ścian szkieletowym posadowiony na ławach fundamentowych Zastosowane schematy statyczne Układ ramowy Założenia przyjęte do obliczeń konstrukcji

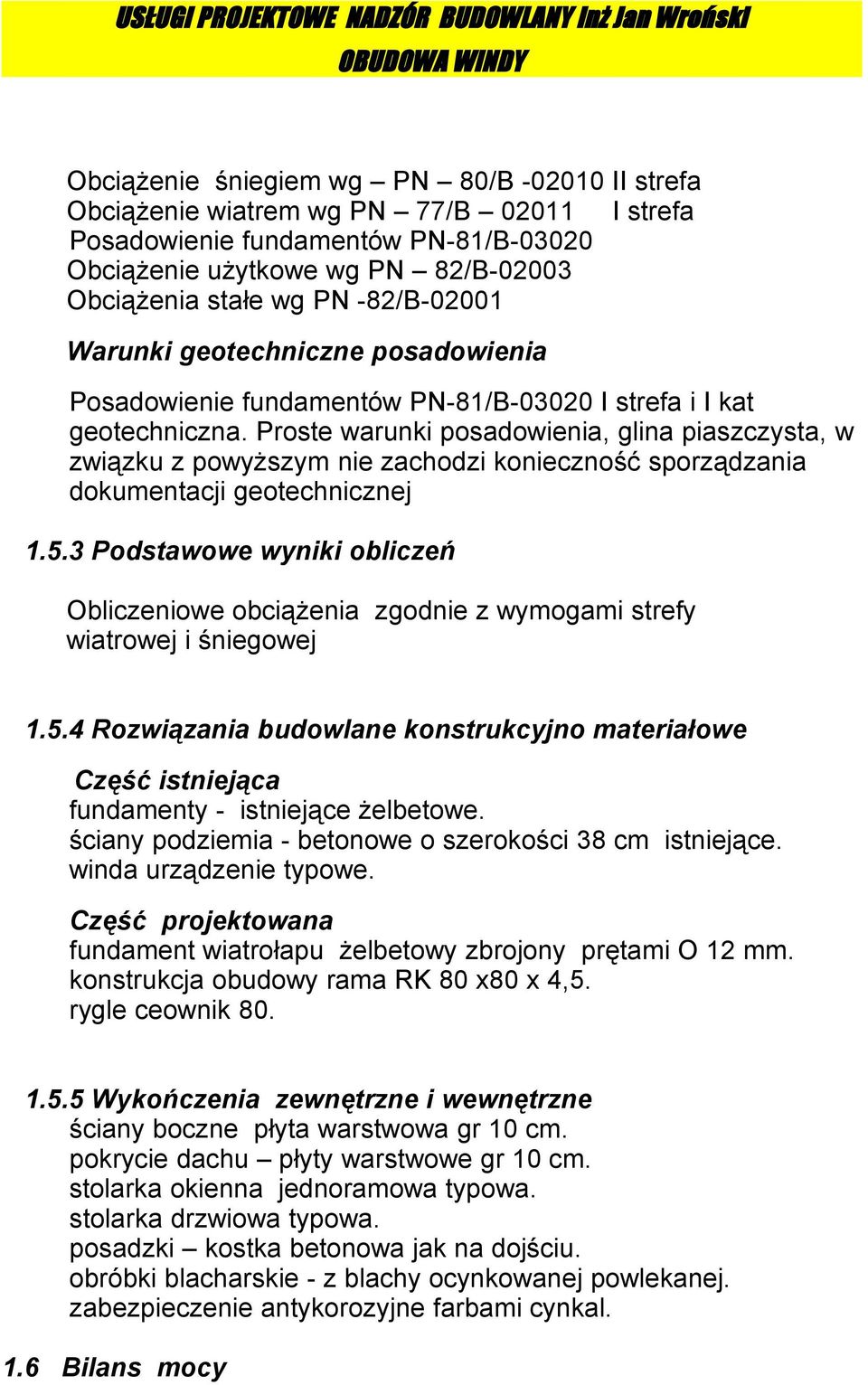

3 Obciążenie śniegiem wg PN 80/B II strefa Obciążenie wiatrem wg PN 77/B I strefa Posadowienie fundamentów PN-81/B Obciążenie użytkowe wg PN 82/B Obciążenia stałe wg PN -82/B Warunki geotechniczne posadowienia Posadowienie fundamentów PN-81/B I strefa i I kat geotechniczna. Proste warunki posadowienia, glina piaszczysta, w związku z powyższym nie zachodzi konieczność sporządzania dokumentacji geotechnicznej Podstawowe wyniki obliczeń Obliczeniowe obciążenia zgodnie z wymogami strefy wiatrowej i śniegowej Rozwiązania budowlane konstrukcyjno materiałowe Część istniejąca fundamenty - istniejące żelbetowe. ściany podziemia - betonowe o szerokości 38 cm istniejące. winda urządzenie typowe. Część projektowana fundament wiatrołapu żelbetowy zbrojony prętami O 12 mm. konstrukcja obudowy rama RK 80 x80 x 4,5. rygle ceownik Wykończenia zewnętrzne i wewnętrzne ściany boczne płyta warstwowa gr 10 cm. pokrycie dachu płyty warstwowe gr 10 cm. stolarka okienna jednoramowa typowa. stolarka drzwiowa typowa. posadzki kostka betonowa jak na dojściu. obróbki blacharskie - z blachy ocynkowanej powlekanej. zabezpieczenie antykorozyjne farbami cynkal. 1.6 Bilans mocy

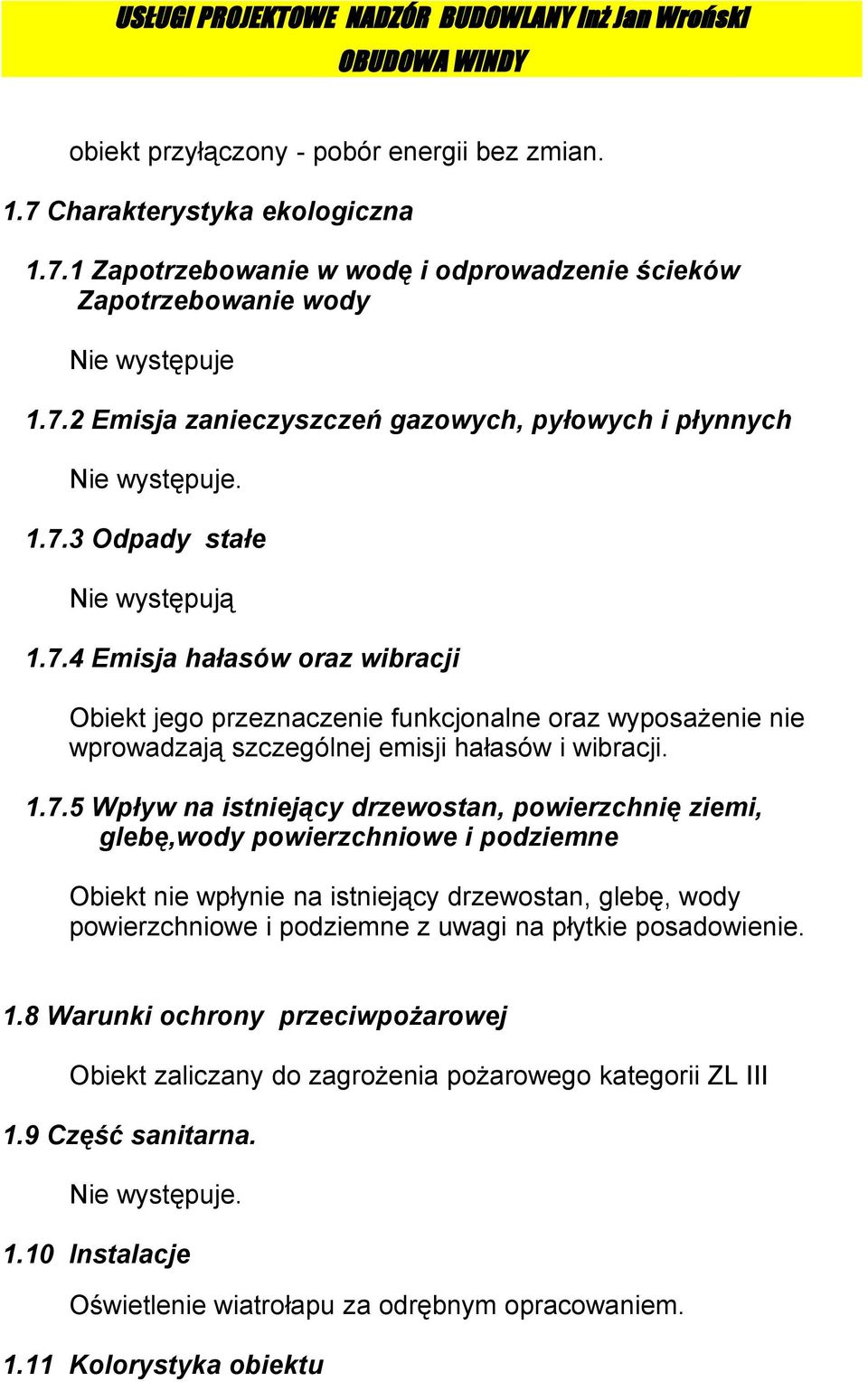

4 obiekt przyłączony - pobór energii bez zmian. 1.7 Charakterystyka ekologiczna Zapotrzebowanie w wodę i odprowadzenie ścieków Zapotrzebowanie wody Nie występuje Emisja zanieczyszczeń gazowych, pyłowych i płynnych Nie występuje Odpady stałe Nie występują Emisja hałasów oraz wibracji Obiekt jego przeznaczenie funkcjonalne oraz wyposażenie nie wprowadzają szczególnej emisji hałasów i wibracji Wpływ na istniejący drzewostan, powierzchnię ziemi, glebę,wody powierzchniowe i podziemne Obiekt nie wpłynie na istniejący drzewostan, glebę, wody powierzchniowe i podziemne z uwagi na płytkie posadowienie. 1.8 Warunki ochrony przeciwpożarowej Obiekt zaliczany do zagrożenia pożarowego kategorii ZL III 1.9 Część sanitarna. Nie występuje Instalacje Oświetlenie wiatrołapu za odrębnym opracowaniem Kolorystyka obiektu

5 Kolorystykę dostosować do kolorystyki istniejącego obiektu Oświadczenie projektanta. Oświadczam że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

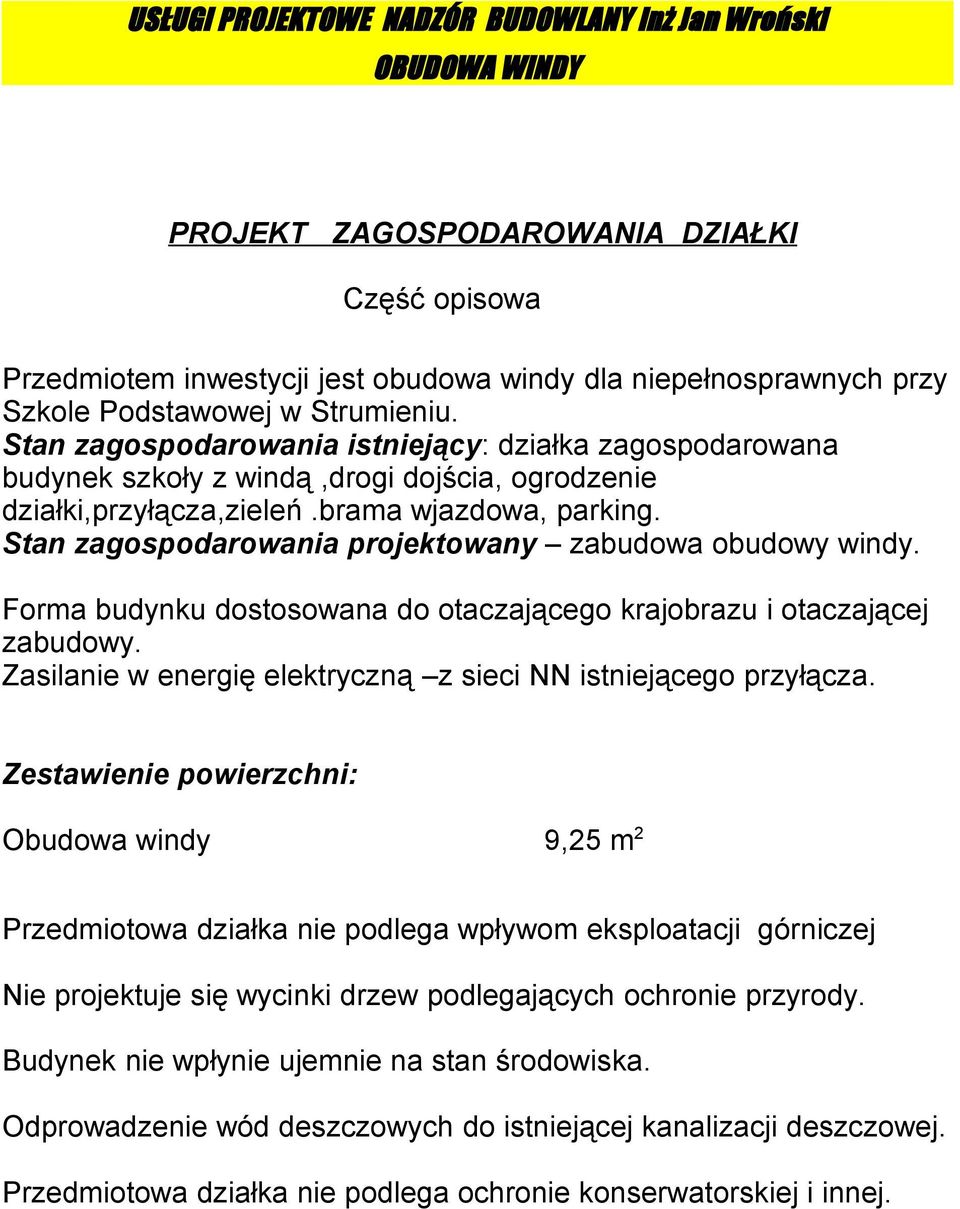

6 PROJEKT ZAGOSPODAROWANIA DZIAŁKI Część opisowa Przedmiotem inwestycji jest obudowa windy dla niepełnosprawnych przy Szkole Podstawowej w Strumieniu. Stan zagospodarowania istniejący: działka zagospodarowana budynek szkoły z windą,drogi dojścia, ogrodzenie działki,przyłącza,zieleń.brama wjazdowa, parking. Stan zagospodarowania projektowany zabudowa obudowy windy. Forma budynku dostosowana do otaczającego krajobrazu i otaczającej zabudowy. Zasilanie w energię elektryczną z sieci NN istniejącego przyłącza. Zestawienie powierzchni: Obudowa windy 9,25 m 2 Przedmiotowa działka nie podlega wpływom eksploatacji górniczej Nie projektuje się wycinki drzew podlegających ochronie przyrody. Budynek nie wpłynie ujemnie na stan środowiska. Odprowadzenie wód deszczowych do istniejącej kanalizacji deszczowej. Przedmiotowa działka nie podlega ochronie konserwatorskiej i innej.

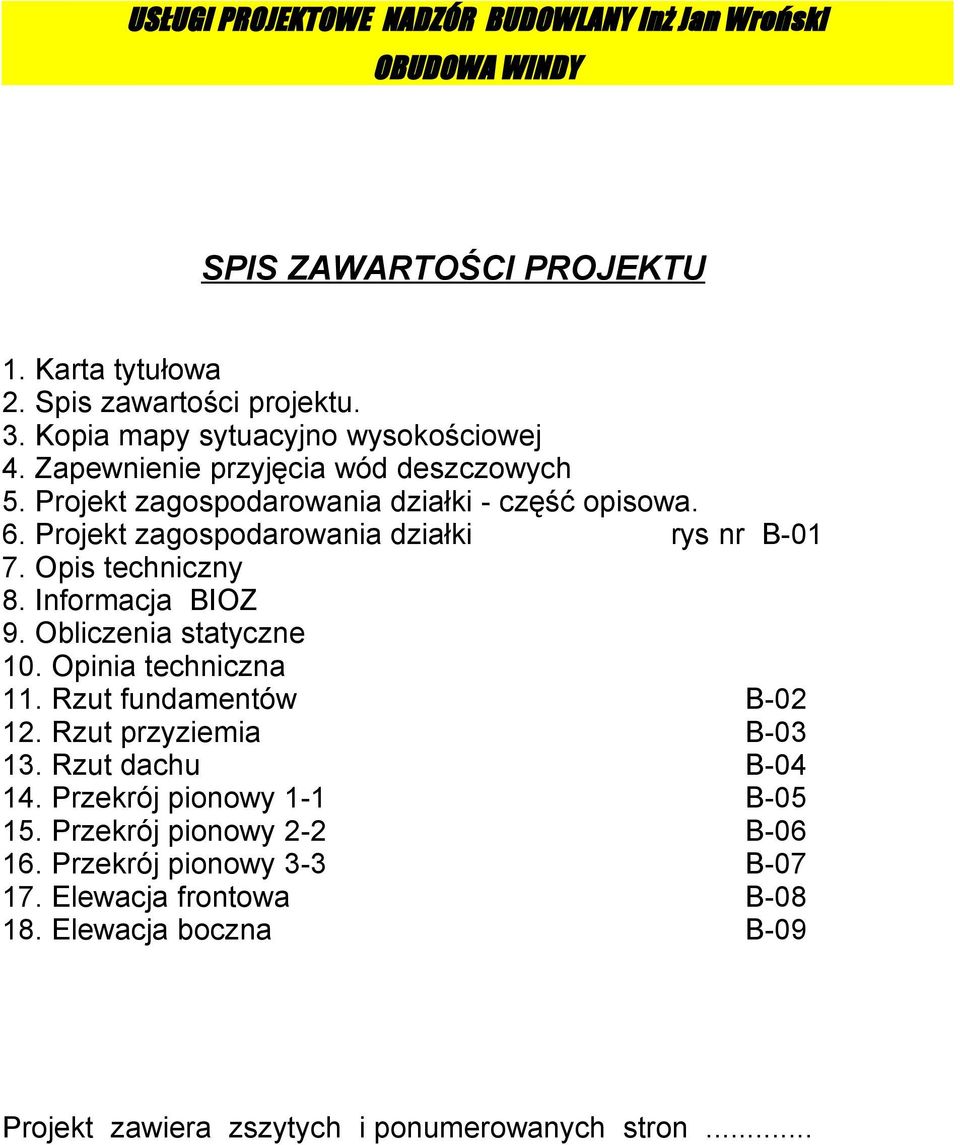

7 SPIS ZAWARTOŚCI PROJEKTU 1. Karta tytułowa 2. Spis zawartości projektu. 3. Kopia mapy sytuacyjno wysokościowej 4. Zapewnienie przyjęcia wód deszczowych 5. Projekt zagospodarowania działki - część opisowa. 6. Projekt zagospodarowania działki rys nr B Opis techniczny 8. Informacja BIOZ 9. Obliczenia statyczne 10. Opinia techniczna 11. Rzut fundamentów B Rzut przyziemia B Rzut dachu B Przekrój pionowy 1-1 B Przekrój pionowy 2-2 B Przekrój pionowy 3-3 B Elewacja frontowa B Elewacja boczna B-09 Projekt zawiera zszytych i ponumerowanych stron...

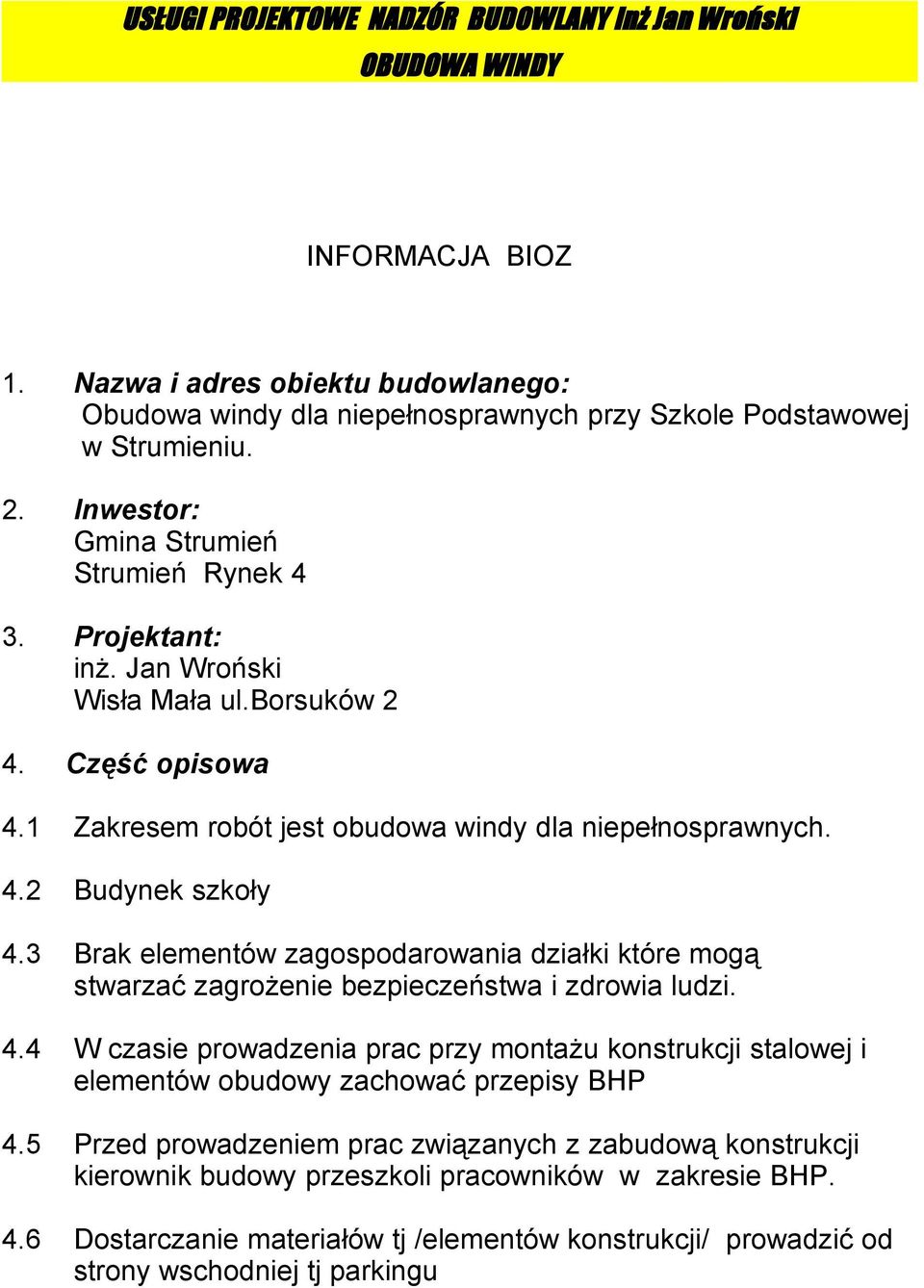

8 INFORMACJA BIOZ 1. Nazwa i adres obiektu budowlanego: Obudowa windy dla niepełnosprawnych przy Szkole Podstawowej w Strumieniu. 2. Inwestor: Gmina Strumień Strumień Rynek 4 3. Projektant: inż. Jan Wroński Wisła Mała ul.borsuków 2 4. Część opisowa 4.1 Zakresem robót jest obudowa windy dla niepełnosprawnych. 4.2 Budynek szkoły 4.3 Brak elementów zagospodarowania działki które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4.4 W czasie prowadzenia prac przy montażu konstrukcji stalowej i elementów obudowy zachować przepisy BHP 4.5 Przed prowadzeniem prac związanych z zabudową konstrukcji kierownik budowy przeszkoli pracowników w zakresie BHP. 4.6 Dostarczanie materiałów tj /elementów konstrukcji/ prowadzić od strony wschodniej tj parkingu

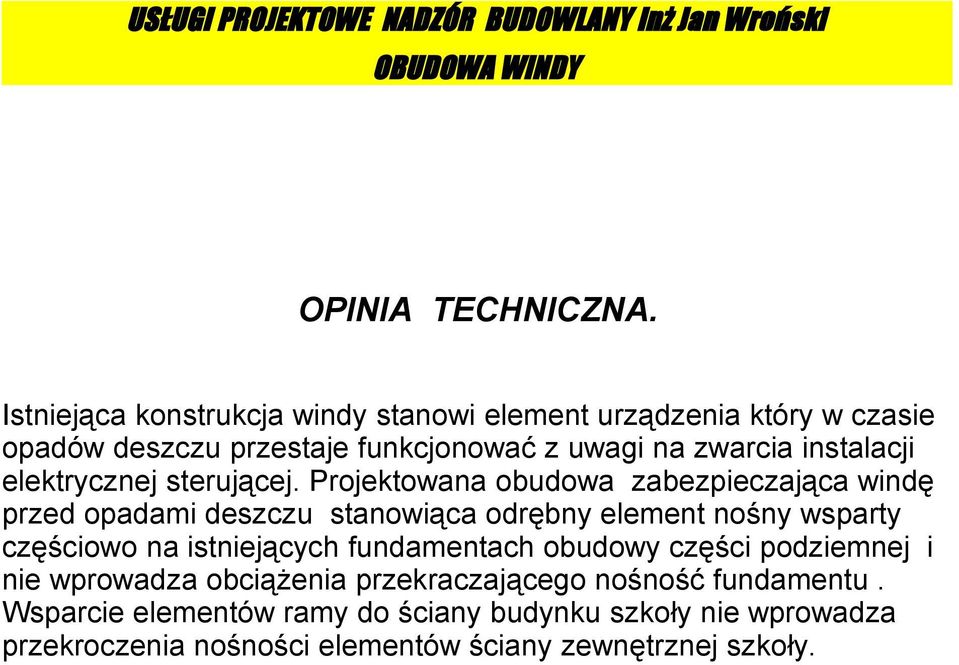

9 OPINIA TECHNICZNA. Istniejąca konstrukcja windy stanowi element urządzenia który w czasie opadów deszczu przestaje funkcjonować z uwagi na zwarcia instalacji elektrycznej sterującej. Projektowana obudowa zabezpieczająca windę przed opadami deszczu stanowiąca odrębny element nośny wsparty częściowo na istniejących fundamentach obudowy części podziemnej i nie wprowadza obciążenia przekraczającego nośność fundamentu. Wsparcie elementów ramy do ściany budynku szkoły nie wprowadza przekroczenia nośności elementów ściany zewnętrznej szkoły.
