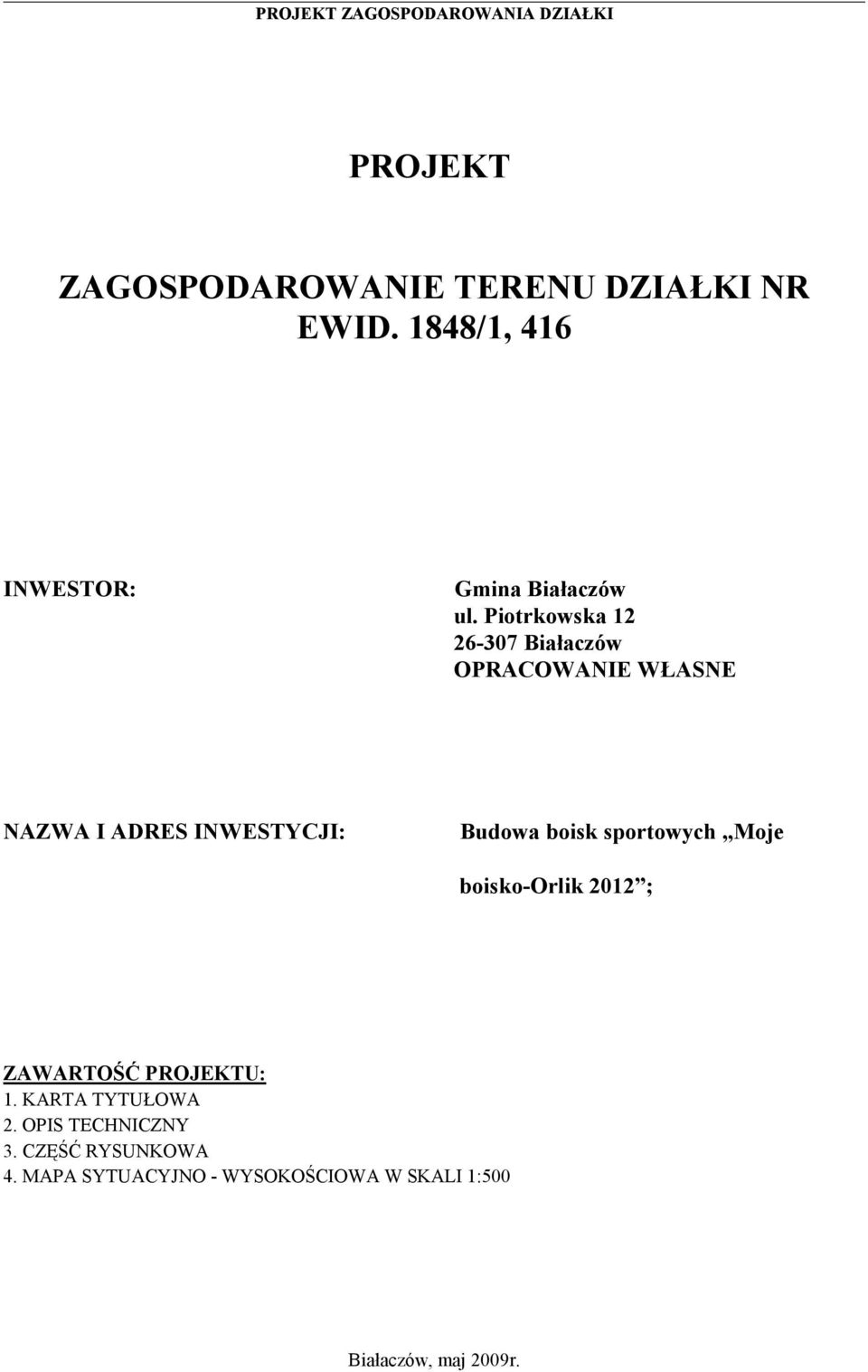

1 PROJEKT ZAGOSPODAROWANIE TERENU DZIAŁKI NR EWID. 1848/1, 416 INWESTOR: Gmina Białaczów ul. Piotrkowska Białaczów OPRACOWANIE WŁASNE NAZWA I ADRES INWESTYCJI: Budowa boisk sportowych Moje boisko-orlik 2012 ; ZAWARTOŚĆ PROJEKTU: 1. KARTA TYTUŁOWA 2. OPIS TECHNICZNY 3. CZĘŚĆ RYSUNKOWA 4. MAPA SYTUACYJNO - WYSOKOŚCIOWA W SKALI 1:500 Białaczów, maj 2009r.

2 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR EWID. 1848/1, 416 W MIEJSC. BIAŁACZÓW, GM. BIAŁACZÓW INWESTOR : GMINA BIAŁACZÓW ADRES : BIAŁACZÓW ul. Piotrkowska PODSTAWA OPRACOWANIA 1.1. Mapa do celów projektowych w skali 1:500 z geodezyjną inwentaryzacją urządzeń podziemnych opracowana przez Opoczyńską Pracownie Geodezyjno-Kartograficzną Zbigniew Jurowski, Opoczno, ul. Sobieskiego 1. Treść mapy aktualna na dzień r Wypis z miejscowego planu zagospodarowania Gminy Białaczów z dnia r (znak : 7327/17/2009) Uzgodniona z Inwestorem Budowa boisk sportowych Moje boisko-orlik 2012 oraz dobudowa dwóch wiatrołapów do hali sportowej 1.4. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz. U. Nr 120, poz ). 2. ZAKRES I PRZEDMIOT OPRACOWANIA 2.1 Zakresem opracowania objęto teren działki w granicach opracowania A B C D E Przedmiotem opracowania jest projekt zagospodarowania części terenu działki nr ewid. 1848/1, 416 gdzie zaprojektowano budowę boisk sportowych Moje boisko-orlik 2012 oraz dobudowa dwóch wiatrołapów do hali sportowej. 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Na dzień dzisiejszy na terenie działki objętym opracowaniem znajdują się zrealizowane obiekty kubaturowe: Szkoła podstawowa oraz Gimnazjum w Białaczowie

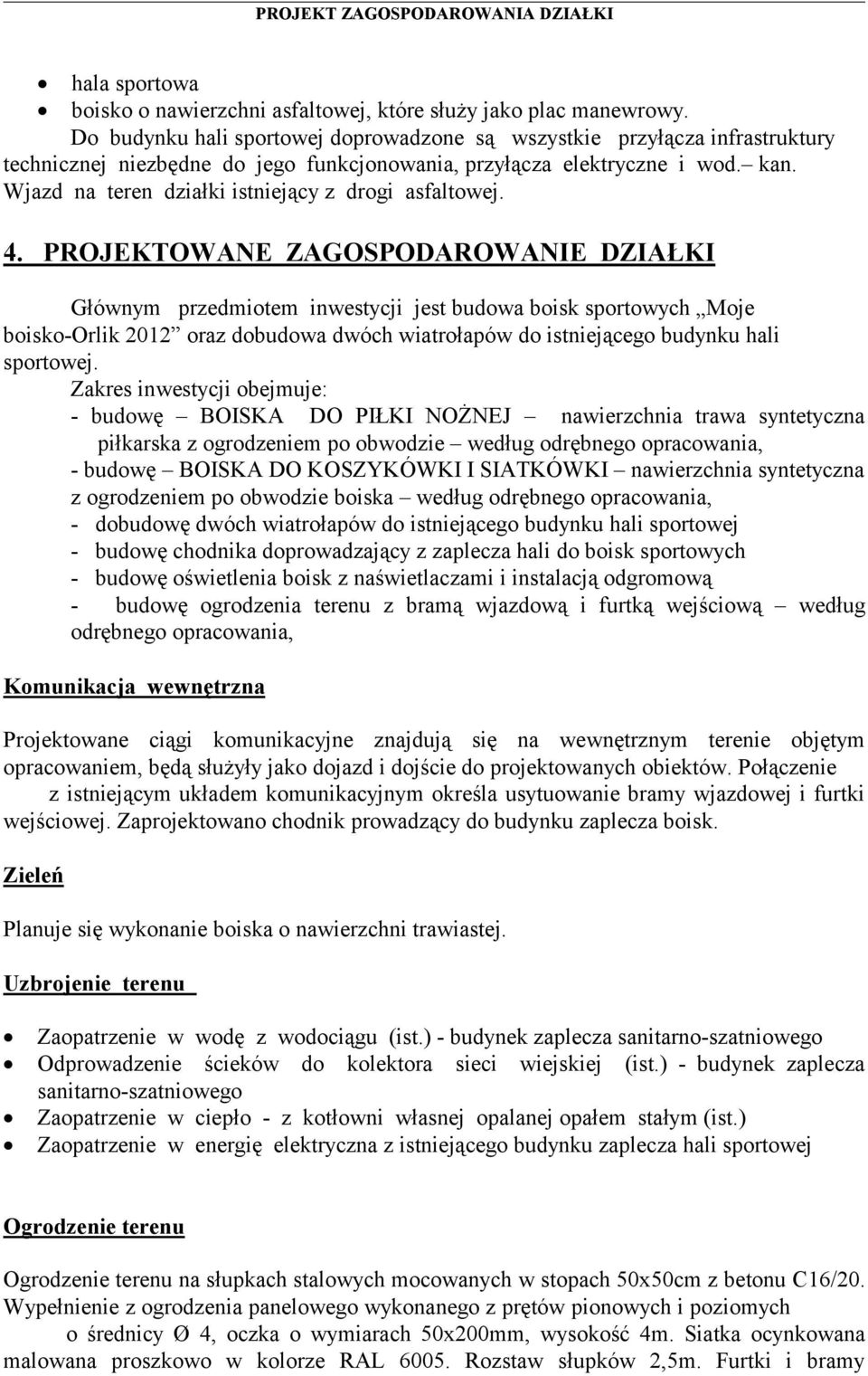

3 hala sportowa boisko o nawierzchni asfaltowej, które służy jako plac manewrowy. Do budynku hali sportowej doprowadzone są wszystkie przyłącza infrastruktury technicznej niezbędne do jego funkcjonowania, przyłącza elektryczne i wod. kan. Wjazd na teren działki istniejący z drogi asfaltowej. 4. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Głównym przedmiotem inwestycji jest budowa boisk sportowych Moje boisko-orlik 2012 oraz dobudowa dwóch wiatrołapów do istniejącego budynku hali sportowej. Zakres inwestycji obejmuje: - budowę BOISKA DO PIŁKI NOŻNEJ nawierzchnia trawa syntetyczna piłkarska z ogrodzeniem po obwodzie według odrębnego opracowania, - budowę BOISKA DO KOSZYKÓWKI I SIATKÓWKI nawierzchnia syntetyczna z ogrodzeniem po obwodzie boiska według odrębnego opracowania, - dobudowę dwóch wiatrołapów do istniejącego budynku hali sportowej - budowę chodnika doprowadzający z zaplecza hali do boisk sportowych - budowę oświetlenia boisk z naświetlaczami i instalacją odgromową - budowę ogrodzenia terenu z bramą wjazdową i furtką wejściową według odrębnego opracowania, Komunikacja wewnętrzna Projektowane ciągi komunikacyjne znajdują się na wewnętrznym terenie objętym opracowaniem, będą służyły jako dojazd i dojście do projektowanych obiektów. Połączenie z istniejącym układem komunikacyjnym określa usytuowanie bramy wjazdowej i furtki wejściowej. Zaprojektowano chodnik prowadzący do budynku zaplecza boisk. Zieleń Planuje się wykonanie boiska o nawierzchni trawiastej. Uzbrojenie terenu Zaopatrzenie w wodę z wodociągu (ist.) - budynek zaplecza sanitarno-szatniowego Odprowadzenie ścieków do kolektora sieci wiejskiej (ist.) - budynek zaplecza sanitarno-szatniowego Zaopatrzenie w ciepło - z kotłowni własnej opalanej opałem stałym (ist.) Zaopatrzenie w energię elektryczna z istniejącego budynku zaplecza hali sportowej Ogrodzenie terenu Ogrodzenie terenu na słupkach stalowych mocowanych w stopach 50x50cm z betonu C16/20. Wypełnienie z ogrodzenia panelowego wykonanego z prętów pionowych i poziomych o średnicy Ø 4, oczka o wymiarach 50x200mm, wysokość 4m. Siatka ocynkowana malowana proszkowo w kolorze RAL Rozstaw słupków 2,5m. Furtki i bramy

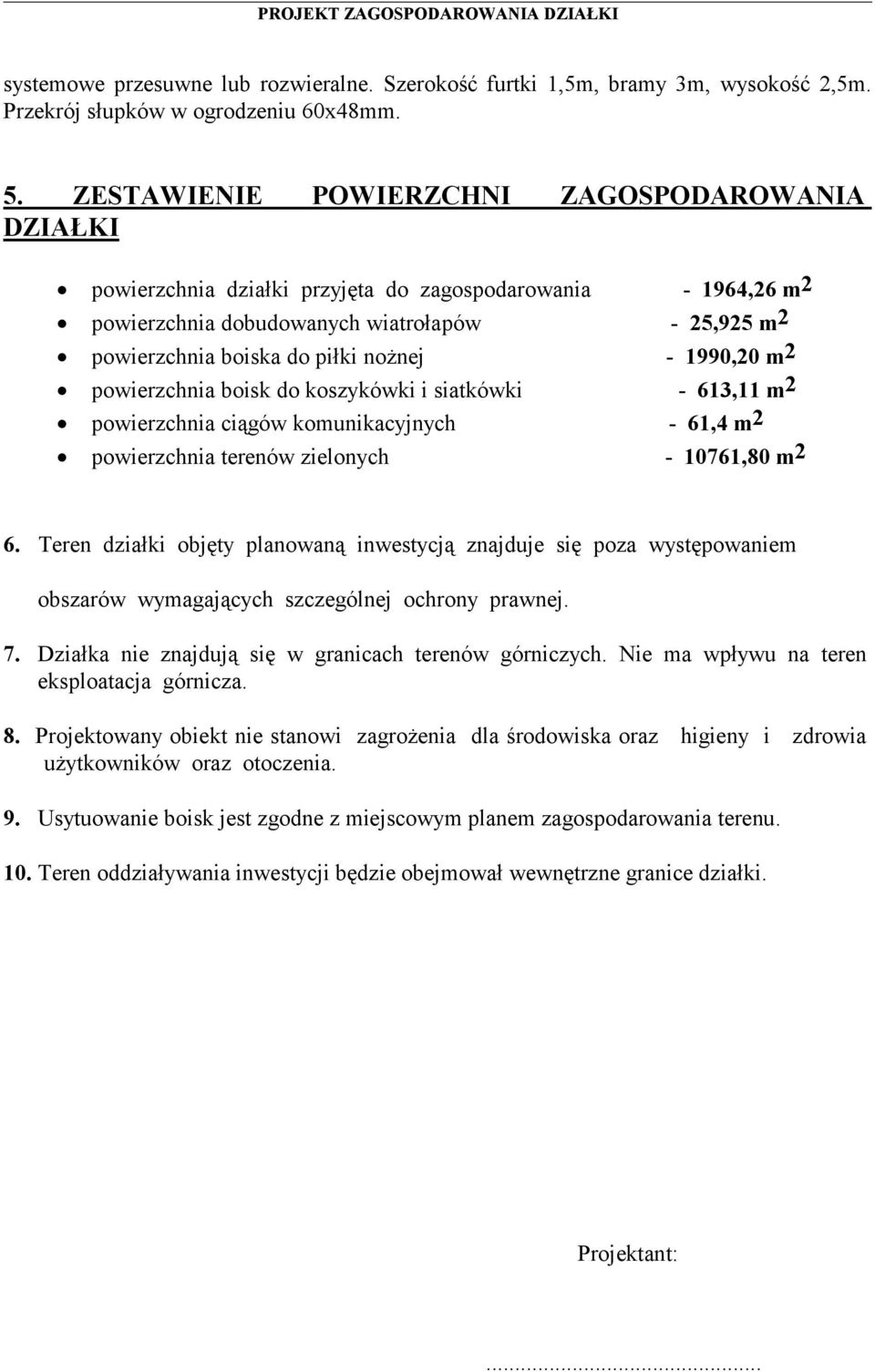

4 systemowe przesuwne lub rozwieralne. Szerokość furtki 1,5m, bramy 3m, wysokość 2,5m. Przekrój słupków w ogrodzeniu 60x48mm. 5. ZESTAWIENIE POWIERZCHNI ZAGOSPODAROWANIA DZIAŁKI powierzchnia działki przyjęta do zagospodarowania ,26 m 2 powierzchnia dobudowanych wiatrołapów - 25,925 m 2 powierzchnia boiska do piłki nożnej ,20 m 2 powierzchnia boisk do koszykówki i siatkówki - 613,11 m 2 powierzchnia ciągów komunikacyjnych - 61,4 m 2 powierzchnia terenów zielonych ,80 m 2 6. Teren działki objęty planowaną inwestycją znajduje się poza występowaniem obszarów wymagających szczególnej ochrony prawnej. 7. Działka nie znajdują się w granicach terenów górniczych. Nie ma wpływu na teren eksploatacja górnicza. 8. Projektowany obiekt nie stanowi zagrożenia dla środowiska oraz higieny i zdrowia użytkowników oraz otoczenia. 9. Usytuowanie boisk jest zgodne z miejscowym planem zagospodarowania terenu. 10. Teren oddziaływania inwestycji będzie obejmował wewnętrzne granice działki. Projektant:...
