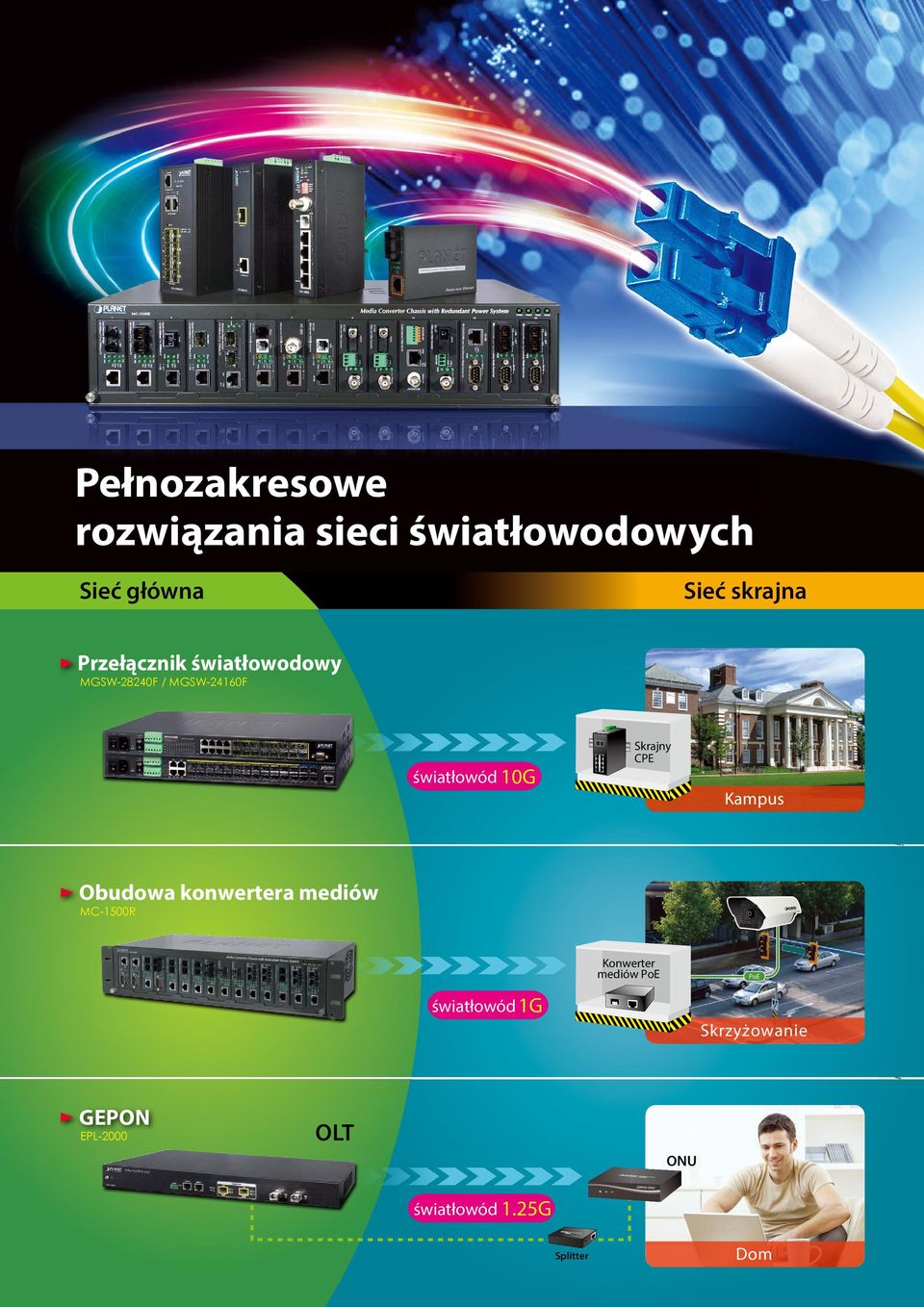

1 Pełnozakresowe rozwiązania sieci światłowodowych Sieć główna Przełącznik światłowodowy MGSW-28240F / MGSW-24160F Obudowa konwertera mediów MC-1500R GEPON EPL-2000 OLT światłowód 10G światłowód 1G światłowód 1.25G Skrajny CPE Konwerter mediów PoE ONU Sieć skrajna Kampus PoE Skrzyżowanie Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe Splitter Dom 37

2 Scentralizowane zarządzanie konwerterami mediów Obudowy konwerterów mediów Planet umożliwiają instalację do 15 konwerterów Planet - światłowodowych, GEPON, Ethernet, PoE, RS232/485, VDSL2 oraz Video. Montaż konwerterów w obudowie ułatwia scentralizowane zarządzanie konwersją mediów. Zdalna zarządzanie przez przeglądarkę / SNMP / OAM Aby zwiększyć efektywność zarządzania, konwertery mediów Planet zostały wyposażone w zdalny interfejs zarządzania przez przeglądarkę. Obsługiwane są także protokoły SNMP / OAM, które umożliwiają zarządzanie przez dowolną aplikację. Rozbudowa i rozwój Dzięki obudowom rozbudowa sieci jest bardzo prosta i może odbywać się na zasadzie Plug and Play. Zasięg sieci stworzonych w oparciu o konwertery mediów Planet wynosi od 2 do 120 km. Łatwa instalacja W wielu przypadkach konwertery mediów Planet umożliwiają 3 rodzaje montażu - na szynie DIN, w obudowie oraz bezpośrednio Montaż na szynie DIN Montaż w obudowie Montaż na ścianie na ścianie, co ułatwia zarządzanie sprzętem. Wzmocniona obudowa Przemysłowe konwertery mediów zostały wyposażone w kompaktowe metalowe obudowy z certyfikatem odporności IP30, co umożliwia ich instalację w wymagających środowiskach przemysłowych. Urządzenia te są w stanie pracować w temperaturach od -40 do 75 C 38

3 Zarządzalna obudowa konwertera mediów Dla wydajnych zaawansowanych oraz efektywnych instalacji światłowodowych PET stworzył serie zarządzalnych obudów na konwertery mediów - MC-1610MR / MC-1610MR48, które posiadają 16 slotów na konwertery oraz jeden system zarządzający w 19" obudowie rack. MC-1610MR / MC- 1610MR48 zostały zaprojektowane dla instalacji FTTx tworzonych przez ISP, telecom, kampusy i przedsiębiorstwa. MC-1610MR / MC-1610MR48 pozwala w łatwy sposób stworzyć instalację FFTx i zaspokaja każde wymagania. 16 slotów może być dowolnie zajętych przez konwertery PET (serie FST-8 / GST- 8) w celu stworzenia rozwiązania sieci FFTH (Fiber to the Home), FTTB (Fiber to the Buildinig) lub FFTC (Fiber to the Curb). MC-1610MR / MC-1610MR48 to solidne i efektywne rozwiązanie dla apikacji sieciowych gdzie duża odległość idzie w parze z niskim budżetem. Wysokiej jakości 19 obudowa rack Izolacja zasilania zatok - każda z zatok jest elektrycznie odizolowana od pozostałych Możliwość instalacji 2 wentylatorów w celu poprawienia chłodzenia Jeden port 10/100Mbps Fast Ethernet oraz jeden port RS-232 do zarządzania Wskaźniki LED - status systemu oraz wentylatorów Klient NTP (Ustawienie strefy czasowej) Zdalny oraz lokalny log systemowy Klient DHCP oraz klient DNS Wykrywanie przegrzania i wyświetlenie alarmu Aktualizacja oprogramowania układowego przez przeglądarkę Narzędzie do zarządzania PET Smart Discovery Status Media Link / Connection Speed Duplex dla każdego z modułów Redundant Back (Media Converter Link Redundant) OAM Zarządzanie przez Web / SNMP Kontrola urządzeń Redundantne połączenia Monitorowanie połączeń SNMP Trap Alarm MC-1610MR Zarządzanie przez konsolę / Telnet / przeglądarkę / SNMP Zarządzanie 16 konwerterami Zarządzanie przez zdalny terminal TS-1000 / 802.3ah OAM 2 sloty zasilania dla redundantnego opcjonalnie zasilacza AC / -48V DC MC-1610MR48 Zarządzanie przez konsolę / Telnet / przeglądarkę / SNMP Zarządzanie 16 konwerterami Zarządzanie przez zdalny terminal TS-1000 / 802.3ah OAM 2 sloty zasilania dla redundantnego opcjonalnie zasilacza AC / -48V DC Wymiana podczas pracy urządzenia / elastyczne zasilanie Dual AC Dual DC DC + AC Moduł zasilania Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 39

4 Gigabitowe inteligentne konwertery mediów GST port 1000Base-SX port ze złączem SC Obsługa światłowodów do 550 m GST-802S 1 port 1000Base-LX ze złączem SC Obsługa światłowodów do km km GST-805A Seria inteligentnych konwerterów mediów GST-80x zwiększa dystans komunikacji poprzez wydajne połączenie gigbitowe przez kabel światłowodowy. Seria GST-80x konwertuje media pomiędzy interfejsami 10/100/1000Base-T a 1000Base-SX/LX np. w konektorach multi-mode LC/SC (220m / 550m), konektorach single-mode LC/SC (10/20/30/40/50/70/120km) oraz pojedynczych połączeniach światłowodowych (WDM,15/60km) dla różnorodnych instalacji sieciowych. Zgodny z IEEE Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX Ethernet Wybór konektora światłowodowego spośród SC, LC, WDM, światłowód multi-mode / singlemode / moduł 1000Base-SX / LX mini GBIC Auto MDI / MDIX na porcie TP LLR / LLCF dla diagnostyki połączenia światłowodowego IEEE 802.3ah OAM / TS-1000 OAM Zarządzalny przez MC-1610MR / MC-1610MR48 Diody LED dla określenia statusu urządzenia Obsługa 9K Jumbo Frame Przełącznik DIP do światłowodu (autonegocjacja/manualnie) i funkcja LFP (włączona/wyłączona) Zgodny ze standardami EMI FCC, CE class A 1 port 1000Base-SX / LX ze slotem SFP Obsługa światłowodów do 120 km (zależnie od modułu SFP) GST-806A15 GST-806B15 GST-806A60 GST-806B60 Inteligentne konwertery mediów FastEthernet FST port 100Base-FX ze złączem ST FST-802 FST-802S15 Inteligentne konwertery mediów Fast Ethernet PET, serie FST-80x / FST-81x rozszerzają dystans komunikacyjny przez wysoce stabilne i wydajne połączenie światłowodem. Serie FST-80x / FST-81x konwertują media między interfejsami 10/100Base-TX a 100Base-FX np. w konektorach multi-mode ST/SC (2km), single-mode SC (15/35/50km), konektorach z pojedynczym światłowodem (WDM, 20km) dla różnorodnych instalacji sieciowych Zgodność z IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX and 100Base-FX Ethernet standard Jeden port 10/100Base-TX ze złączem RJ-45, Jeden port 100Base-FX ze złączem ST/SC/ LC/ WDM obsługujący światłowody multi-mode lub single-mode Auto MDI / MDIX na porcie TP LLR / LLCF dla diagnostyki połączenia światłowodowego Zarządzalny przez MC-1610MR / MC-1610MR48 Diody LED dla określenia statusu urządzenia Przełącznik DIP do ustawień światłowodu (HDX/FDX), UTP (autonegocjacja/manualna), prędkości (10/100Mb/s), tryb duplex (half/full duplex ), LLR (włączony/wyłączony), LLCF (włączony/wyłączony), kontrola przepływu (wyłączona/włączona) oraz funkcji LFP (wyłączona/włączona) Zgodność ze standardami EMI FCC, CE class B FST-802S35 Obsługa światłowodów do 35 km FST-802S50 Obsługa światłowodów do 50 km FST-806A20 FST-806B

5 Obudowy konwerterów mediów Aby dostarczyć więcej przestrzeni jednoportowym konwerterom w obudowie, MC-700 / MC oferują 7/15 slotów w 10"/19" obudowie, ułatwiając obsługę konwerterów mediów oraz pozwalając na instalację do 7/15 konwerterów Fast Ethernet, Gigabit Ethernet lub VDSL2 w jednej obudowie. Obudowy 7/15 slotowe oszczędzają miejsce dla okablowania światłowodowego, ułatwiają zaprojektowanie struktury i obsługę konwerterów mediów. W obudowie zainstalowano jeden wentylator w celu poprawy chłodzenia a dioda LED informuje o jego pracy. Obudowy Planet MC-1500R / MC-1500R48 oferują 15 slotów dla różnych konwerterów mediów oraz 2 sloty dla zapasowego zasilania 130 W lub 48 V DC. Obudowy pozwalają na montaż maksymalnie 15 konwerterów Fast Ethernet, Gigabit Ethernet lub VDSL2 w jednej obudowe. 15 slotów w 19" obudowie pozwala zaoszczędzić miejsce na przewody światłowodowe, upraszcza strukturę urządzeń oraz ułatwia obsługę konwersji mediów. Dostępne są dwa wentylatory z diodami LED do systemu chłodzenia. Obudowy MC-700 / MC-1500 / MC-1500R / MC-1500R48 oferują elastyczność instalacji oraz efektywne skalowalne rozwiązanie. Dzięki niezależnym slotom zasilającym w każdej obudowie MC-700 / MC-1500 / MC-1500R / MC-1500R48 pojedyncze konwertery można wymienić podczas pracy bez zakłócenia działania pozostałych. Konwertery mediów oraz moduły zasilające mogą być podłączane w dowolnej chwili. Każda zatoka w obudowie może obsługuje wszystkie rodzaje konwerterów PET - FT, GT, VC-20x i ICS, aby zapewnić konwersję między światłowodem a połączeniami szeregowymi i miedzianymi. Wysokiej jakości 10 /19 obudowa do montażu w szafach rack Izolacja zatok zapewnia odizolowanie elektryczne każdej zatok z osobna Zabezpieczenia: przeciw przeciążeniu, przeciw zwarciu Jeden / dwa wbudowane wiatraki w celu chłodzenia Obsługa konwerterów oraz modułów zasilania plug-and-play Redukuje trud związany z zarządzaniem oraz konserwacją konwerterów - diagnostyka oraz status wszystkich na raz FCC Part 15 Class A, CE Tylny panel MC-1500R MC slotów hot-swap Diody LED do określenia statusu urządzenia Wbudowany zasilacz AC MC slotów hot-swap Diody LED do określenia statusu urządzenia Wbudowany zasilacz AC MC-1500R 15 slotów hot-swap Diody LED do określenia statusu urządzenia Wejście zasilania AC V Redundantny zasilacz 100~240V AC lub -48V DC MC-1500R48 15 slotów hot-swap Diody LED do określenia statusu urządzenia Wejście zasilania DC -48V Redundantny zasilacz 100~240V AC lub -48V DC Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 41

6 Konwertery mediów Gigabit Ethernet GT port 1000Base-LX ze złączem SC Obsługa światłowodów do 550 m GT-802S 1 port 1000Base-LX ze złączem SC Obsługa światłowodów do 10 km GT-805A Dla zwiększenia elastyczności instalacji z różnymi rodzajami mediów przesyłanych przez port RJ- 4510/100/1000Mb/ s przy wysoce stabilnym połączeniu gigabitowym PET stworzył serię konwerterów GT-802, GT-802S, GT-805A i GT-806A/B oraz GT-1205A, które zwiekszą dystans komunikacji dzięki wysokiej wydajności gigabitowego połączenia światłowodwego. Seria GT- 80x oraz GT-1205A pozwala na konwersję mediów między interfejsami 10/100/1000Base-T a 1000Base-SX/LX na przykład ze złączem multi-mode LC/SC (220 m/550 m), złączem single-mode LC/SC (10/20/30/40/50/70/120 km) oraz pojedyncze złącza światłowodowe (WDM, 15/60 km) dla różnorodnych instalacji sieciowych. 1 slot 1000Base-SX / LX SFP Obsługa światłowodów do 120 km (zależnie od modułu SFP) GT-806A15 Seria GT-802, GT-802S, GT-805A i GT-806A/B oraz GT-1205A obsługuje funkcję Auto MDI/ MDI-X na porcie TP, a seria GT-802, GT-802S, GT-805A i GT-806A/B posiada przełącznik DIP umożliwiający skonfigurowanie funkcji Link Fault Pass Through (LFP). Uwzględnia ona funkcje Link Fault Pass Through (LLCF/LLR). LLCF/LLR może natychmiastowo zaalarmować administratora w momencie wystąpienia problemu z połączeniem i jest idealnem rozwiązaniem do efektywnego monitorowania sieci. Przełącznik DIP pozwala na włączenie/wyłączenie funkcji LFP. GT-806B15 Seria GT-80x i GT-1205A może być użyta jako wolnostojąca jednostka w chwili gdy jest zasilana przez zasilacz DC, może być również wykorzystana jako moduł w 10/19" 7/15 slotowych obudowach (MC-700 / MC-1500 / MC-1500R / MC-1500R48 Zgodność z IEEE Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX IEEE 802.3x Full-Duplex Flow-Control i Back-Pressure w trybie Half-Duplex w celu eliminacji utraty pakietów Auto MDI / MDIX na porcie TP 9K Jumbo Frame Terminal OAM (TS-1000 i IEEE 802.3ah) Diody LED dla określenia statusu urządzenia Zewnętrzny zasilacz 5V/2A DC Montaż na ścianie lub w szynie DIN Kompaktowy rozmiar, łatwa instalacja Kompatybilne z obudowami 10 / 19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) GT-806A60 GT-806B60 GT-1205A Slot Dual 1000Base-X mini-gbic SFP Obsługa światłowodów do 120 km (zależnie od modułu SFP) 1 port 10/100/1000Base-T Tryb 3 portowego przełącznika lub tryb redundantny Sprzętowa redundancja portu światłowodowego Kontrola przepływu IEEE

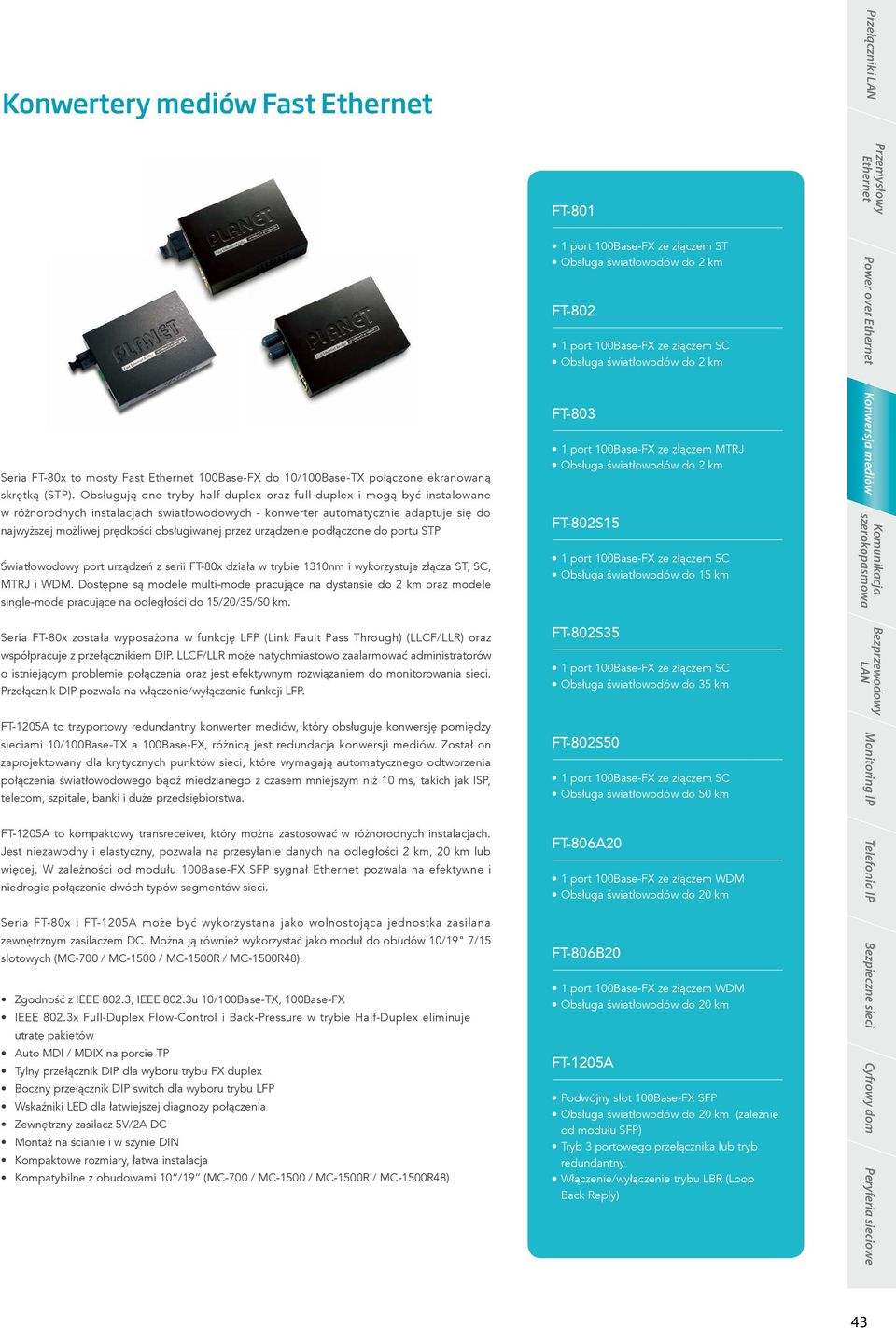

7 Konwertery mediów Fast Ethernet Seria FT-80x to mosty Fast Ethernet 100Base-FX do 10/100Base-TX połączone ekranowaną skrętką (STP). Obsługują one tryby half-duplex oraz full-duplex i mogą być instalowane w różnorodnych instalacjach światłowodowych - konwerter automatycznie adaptuje się do najwyższej możliwej prędkości obsługiwanej przez urządzenie podłączone do portu STP Światłowodowy port urządzeń z serii FT-80x działa w trybie 1310nm i wykorzystuje złącza ST, SC, MTRJ i WDM. Dostępne są modele multi-mode pracujące na dystansie do 2 km oraz modele single-mode pracujące na odległości do 15/20/35/50 km. Seria FT-80x została wyposażona w funkcję LFP (Link Fault Pass Through) (LLCF/LLR) oraz współpracuje z przełącznikiem DIP. LLCF/LLR może natychmiastowo zaalarmować administratorów o istniejącym problemie połączenia oraz jest efektywnym rozwiązaniem do monitorowania sieci. Przełącznik DIP pozwala na włączenie/wyłączenie funkcji LFP. FT-1205A to trzyportowy redundantny konwerter mediów, który obsługuje konwersję pomiędzy sieciami 10/100Base-TX a 100Base-FX, różnicą jest redundacja konwersji mediów. Został on zaprojektowany dla krytycznych punktów sieci, które wymagają automatycznego odtworzenia połączenia światłowodowego bądź miedzianego z czasem mniejszym niż 10 ms, takich jak ISP, telecom, szpitale, banki i duże przedsiębiorstwa. FT-1205A to kompaktowy transreceiver, który można zastosować w różnorodnych instalacjach. Jest niezawodny i elastyczny, pozwala na przesyłanie danych na odległości 2 km, 20 km lub więcej. W zależności od modułu 100Base-FX SFP sygnał Ethernet pozwala na efektywne i niedrogie połączenie dwóch typów segmentów sieci. Seria FT-80x i FT-1205A może być wykorzystana jako wolnostojąca jednostka zasilana zewnętrznym zasilaczem DC. Można ją również wykorzystać jako moduł do obudów 10/19" 7/15 slotowych (MC-700 / MC-1500 / MC-1500R / MC-1500R48). Zgodność z IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX IEEE 802.3x Full-Duplex Flow-Control i Back-Pressure w trybie Half-Duplex eliminuje utratę pakietów Auto MDI / MDIX na porcie TP Tylny przełącznik DIP dla wyboru trybu FX duplex Boczny przełącznik DIP switch dla wyboru trybu LFP Wskaźniki LED dla łatwiejszej diagnozy połączenia Zewnętrzny zasilacz 5V/2A DC Montaż na ścianie i w szynie DIN Kompaktowe rozmiary, łatwa instalacja Kompatybilne z obudowami 10 /19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) FT port 100Base-FX ze złączem ST FT-802 FT port 100Base-FX ze złączem MTRJ FT-802S15 FT-802S35 Obsługa światłowodów do 35 km FT-802S50 Obsługa światłowodów do 50 km FT-806A20 FT-806B20 FT-1205A Podwójny slot 100Base-FX SFP (zależnie od modułu SFP) Tryb 3 portowego przełącznika lub tryb redundantny Włączenie/wyłączenie trybu LBR (Loop Back Reply) Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 43

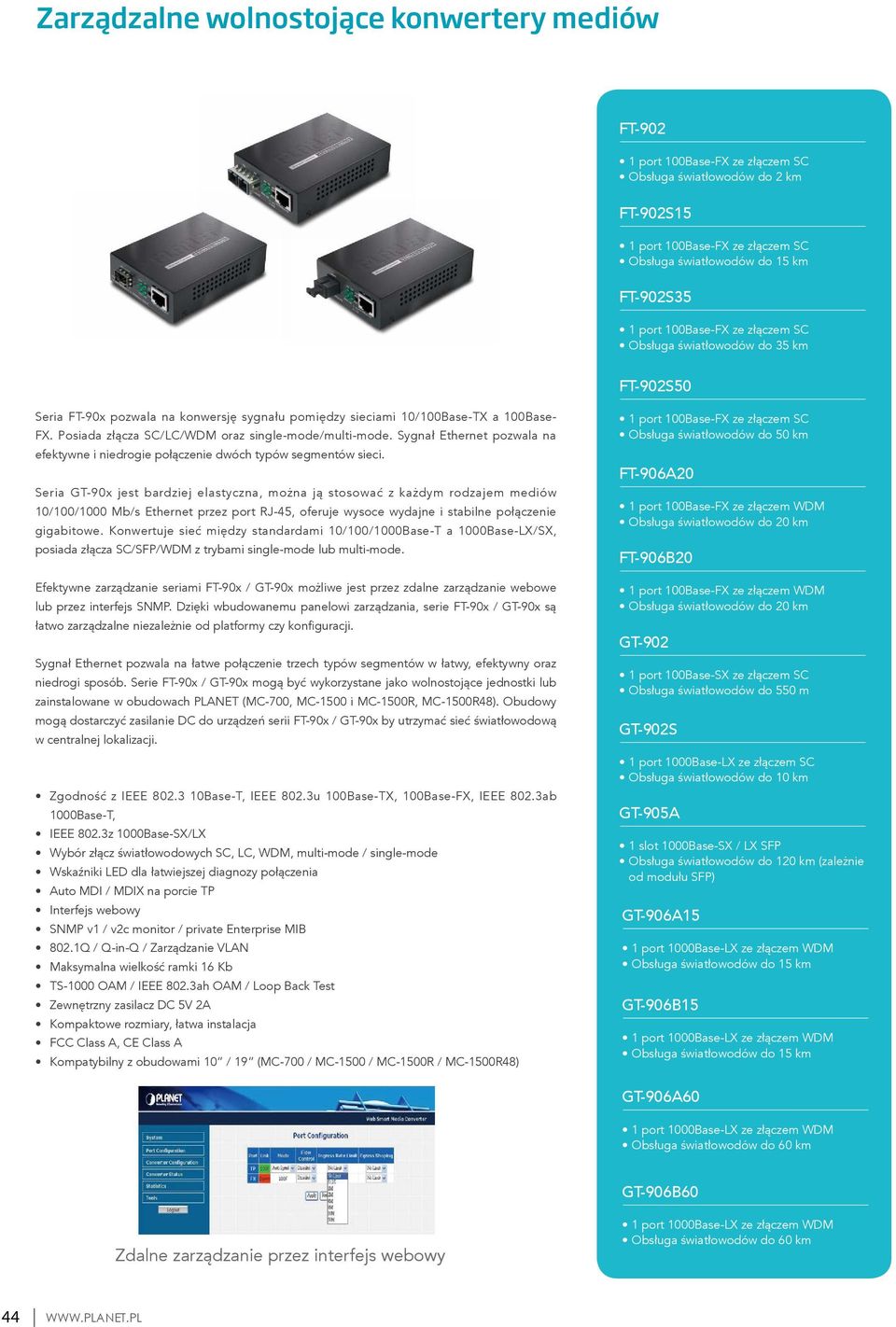

8 Zarządzalne wolnostojące konwertery mediów FT-902 FT-902S15 FT-902S35 Obsługa światłowodów do 35 km FT-902S50 Seria FT-90x pozwala na konwersję sygnału pomiędzy sieciami 10/100Base-TX a 100Base- FX. Posiada złącza SC/LC/WDM oraz single-mode/multi-mode. Sygnał Ethernet pozwala na efektywne i niedrogie połączenie dwóch typów segmentów sieci. Seria GT-90x jest bardziej elastyczna, można ją stosować z każdym rodzajem mediów 10/100/1000 Mb/s Ethernet przez port RJ-45, oferuje wysoce wydajne i stabilne połączenie gigabitowe. Konwertuje sieć między standardami 10/100/1000Base-T a 1000Base-LX/SX, posiada złącza SC/SFP/WDM z trybami single-mode lub multi-mode. Efektywne zarządzanie seriami FT-90x / GT-90x możliwe jest przez zdalne zarządzanie webowe lub przez interfejs SNMP. Dzięki wbudowanemu panelowi zarządzania, serie FT-90x / GT-90x są łatwo zarządzalne niezależnie od platformy czy konfiguracji. Sygnał Ethernet pozwala na łatwe połączenie trzech typów segmentów w łatwy, efektywny oraz niedrogi sposób. Serie FT-90x / GT-90x mogą być wykorzystane jako wolnostojące jednostki lub zainstalowane w obudowach PET (MC-700, MC-1500 i MC-1500R, MC-1500R48). Obudowy mogą dostarczyć zasilanie DC do urządzeń serii FT-90x / GT-90x by utrzymać sieć światłowodową w centralnej lokalizacji. Zgodność z IEEE Base-T, IEEE 802.3u 100Base-TX, 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX Wybór złącz światłowodowych SC, LC, WDM, multi-mode / single-mode Wskaźniki LED dla łatwiejszej diagnozy połączenia Auto MDI / MDIX na porcie TP Interfejs webowy SNMP v1 / v2c monitor / private Enterprise MIB 802.1Q / Q-in-Q / Zarządzanie V Maksymalna wielkość ramki 16 Kb TS-1000 OAM / IEEE 802.3ah OAM / Loop Back Test Zewnętrzny zasilacz DC 5V 2A Kompaktowe rozmiary, łatwa instalacja FCC Class A, CE Class A Kompatybilny z obudowami 10 / 19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) Obsługa światłowodów do 50 km FT-906A20 FT-906B20 GT port 100Base-SX ze złączem SC Obsługa światłowodów do 550 m GT-902S 1 port 1000Base-LX ze złączem SC Obsługa światłowodów do 10 km GT-905A 1 slot 1000Base-SX / LX SFP Obsługa światłowodów do 120 km (zależnie od modułu SFP) GT-906A15 GT-906B15 GT-906A60 GT-906B60 Zdalne zarządzanie przez interfejs webowy 44

9 Konwersja mediów VDSL2 PET VC-201A / VC-202A / VC-231 to wydajne konwertery mediów Ethernet-over-VDSL2, które zostały zaprojektowane w oparciu o dwie bazowe technologie sieciowe - Ethernet oraz VDSL2 (Very-highdata-rate-Digital SubscriberLine 2). Technologia VDSL oferuje najszybszy przesył danych poprzez miedziane kable telefoniczne bez potrzeby ich wymiany. VC-201A / VC-202A / VC-231 mogą być wykorzystane jako wolnostojące jednostki gdy są zasilane zewnętrznym zasilaczem DC, mogą być również wykorzystane jako moduły w obudowach 10/19" 7/15 slotowych (MC-700/MC-1500/ MC-1500R / MC-1500R48). Zgodność z IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX i IEEE 802.3x, Flow control Ethernet Wybór CO / CPE przez przełącznik DIP Kodowanie lini DMT (port Discrete Multi-Tone) IEEE 802.1Q V tag transparent, wielkość pakietu 1536 bajtów Wskaźniki LED dla łatwiejszej diagnozy połączenia Zewnętrzny zasilacz DC 5V 2A Montaż na ścianie i w szynie DIN Kompaktowe rozmiary, łatwa instalacja Kompatybilne z obudowami 10 / 19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) H O T E L Obudowa VC-202 CO+ MC-700 Konwertery mediów Kabel koncentryczny Kabel koncentryczny Kabel koncentryczny RJ-45 Przełącznik Ethernet Pokój Pokój Pokój VC-202 CPE VC-202 CPE VC-202 CPE Internet RJ-45 RJ-45 RJ-45 VC-201A ITU-T G VDSL2 (Profi l 17a) 2 złącza RJ-11 dla VDSL2 i POTS na odległości do 1,4 km VC-202A ITU-T G VDSL2 (Profi l 17a) 1 złącze BNC dla VDSL2 na odległości do 3 km VC-231 ITU-T G VDSL2 (Profi l 17a / 30a) 1 złącze RJ-11 dla VDSL2 na odległości do 1,4 km IPTV Laptop Kamera IP Dostawca IPTV Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 45

10 Konwersja mediów Serial over Ethernet ICS port RS-232 / RS-422 / RS port 10/100Base-TX, auto MDI / MDIX ICS port RS-232 / RS-422 / RS port 100Base-FX SC, światłowód 2 km Seria konwerterów mediów PET ICS-10x umożliwia konwersję danych z interfejsów RS-232/ RS-422/RS-485 do sieci Fast Ethernet. Posiadają złącza RJ-45 oraz SC single-mode / multi-mode. Sygnał Ethernet pozwala na łatwe, efektywne i niedrogie połączenie dwóch segmentów sieci. Konwerter ICS-10x może być wykorzystany jako wolnostojąca jednostka zasilana zewnętrznym zasilaczem lub jako moduł w obudowie (MC-700/MC-1500/ MC-1500R / MC-1500R48). Odczuwalnie oszczędza czas i wydatki dla użytkowników oraz instalatorów bez potrzeby wymiany istniejącego wyposażenia szeregowego i oprogramowania. ICS-10x pozwala urządzeniom szeregowym na podłączenie się przez transmisję opartą o IP. Pozwala im również na natychmiastowe połączenie TCP/IP. ICS-10x może być zarządzany przez interfejs przeglądarkowy. Obsługuje tryb aplikacji, tryb szeregowy, alarmy połączeń itp. Pozwala administratorom sieciowym ograniczyć cenny czas na lokalizacji problemów sieciowych, w innym wypadku wymagane są oględziny kabli i urządzeń. Dostępne sa opcje wielu połączeń ICS-10x dla dużych instalacji sieciowych. ICS-102S15 1 port RS-232 / RS-422 / RS-485 port 1 port 100Base-FX SC, światłowód 15 km ICS-105A 1 port RS-232 / RS-422 / RS-485 port 1 port 100Base-FX SFP, światłowodowy slot SFP Zgodny z IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX Efektywne rozwiązanie dla aplikacji z RS-232 do Ethernet Wybór złącz światłowodowych SC, LC, WDM, multi-mode / single-mode Interfejs webowy Alarmy wysyłane przez SMTP Wskaźniki LED dla łatwiejszej diagnozy połączenia Narzędzie PET Smart Discovery wyszukuje automatycznie ICS-10x w sieci Aktualizacja oprogramowania układowego przez protokół HTTP Przycisk reset na przednim panelu pozwala na powrót do ustawień fabrycznych Montaż na ścianie i w szynie DIN Kompaktowe rozmiary, łatwa instalacja Kompatybilne z obudowami 10 / 19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) Instalacja wolnostojąca - serwer uwierzytelniający Centrum Administracji Serwer uwierzytelniania konta 100Base-FX ~2 km ICS-102 Instalacja w parze - połączenie sieci lokalnych przez Internet RS-232 / RS-485 Kontrola dostępu Zdalne centrum monitoringu CAM-KB300 RS-232 / RS-485 ICS-102 Serwer Internet ICS-102 Klient RS-232 / RS-485 ICA

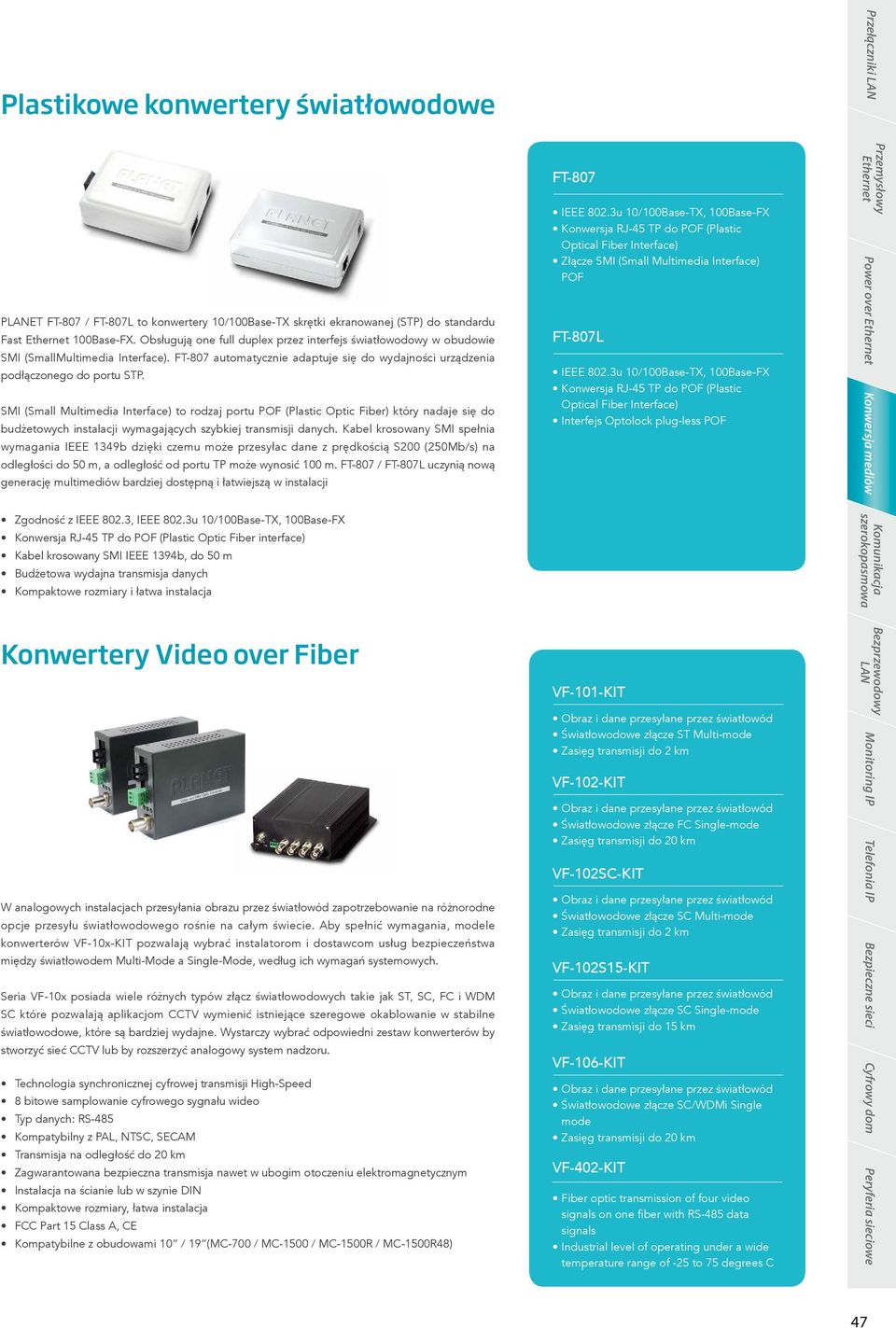

11 Plastikowe konwertery światłowodowe PET FT-807 / FT-807L to konwertery 10/100Base-TX skrętki ekranowanej (STP) do standardu Fast Ethernet 100Base-FX. Obsługują one full duplex przez interfejs światłowodowy w obudowie SMI (SmallMultimedia Interface). FT-807 automatycznie adaptuje się do wydajności urządzenia podłączonego do portu STP. SMI (Small Multimedia Interface) to rodzaj portu POF (Plastic Optic Fiber) który nadaje się do budżetowych instalacji wymagających szybkiej transmisji danych. Kabel krosowany SMI spełnia wymagania IEEE 1349b dzięki czemu może przesyłac dane z prędkością S200 (250Mb/s) na odległości do 50 m, a odległość od portu TP może wynosić 100 m. FT-807 / FT-807L uczynią nową generację multimediów bardziej dostępną i łatwiejszą w instalacji Zgodność z IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX Konwersja RJ-45 TP do POF (Plastic Optic Fiber interface) Kabel krosowany SMI IEEE 1394b, do 50 m Budżetowa wydajna transmisja danych Kompaktowe rozmiary i łatwa instalacja Konwertery Video over Fiber W analogowych instalacjach przesyłania obrazu przez światłowód zapotrzebowanie na różnorodne opcje przesyłu światłowodowego rośnie na całym świecie. Aby spełnić wymagania, modele konwerterów VF-10x-KIT pozwalają wybrać instalatorom i dostawcom usług bezpieczeństwa między światłowodem Multi-Mode a Single-Mode, według ich wymagań systemowych. Seria VF-10x posiada wiele różnych typów złącz światłowodowych takie jak ST, SC, FC i WDM SC które pozwalają aplikacjom CCTV wymienić istniejące szeregowe okablowanie w stabilne światłowodowe, które są bardziej wydajne. Wystarczy wybrać odpowiedni zestaw konwerterów by stworzyć sieć CCTV lub by rozszerzyć analogowy system nadzoru. Technologia synchronicznej cyfrowej transmisji High-Speed 8 bitowe samplowanie cyfrowego sygnału wideo Typ danych: RS-485 Kompatybilny z PAL, NTSC, SECAM Transmisja na odległość do 20 km Zagwarantowana bezpieczna transmisja nawet w ubogim otoczeniu elektromagnetycznym Instalacja na ścianie lub w szynie DIN Kompaktowe rozmiary, łatwa instalacja FCC Part 15 Class A, CE Kompatybilne z obudowami 10 / 19 (MC-700 / MC-1500 / MC-1500R / MC-1500R48) FT-807 IEEE 802.3u 10/100Base-TX, 100Base-FX Konwersja RJ-45 TP do POF (Plastic Optical Fiber Interface) Złącze SMI (Small Multimedia Interface) POF FT-807L IEEE 802.3u 10/100Base-TX, 100Base-FX Konwersja RJ-45 TP do POF (Plastic Optical Fiber Interface) Interfejs Optolock plug-less POF VF-101-KIT Obraz i dane przesyłane przez światłowód Światłowodowe złącze ST Multi-mode Zasięg transmisji do 2 km VF-102-KIT Obraz i dane przesyłane przez światłowód Światłowodowe złącze FC Single-mode Zasięg transmisji do 20 km VF-102SC-KIT Obraz i dane przesyłane przez światłowód Światłowodowe złącze SC Multi-mode Zasięg transmisji do 2 km VF-102S15-KIT Obraz i dane przesyłane przez światłowód Światłowodowe złącze SC Single-mode Zasięg transmisji do 15 km VF-106-KIT Obraz i dane przesyłane przez światłowód Światłowodowe złącze SC/WDMi Single mode Zasięg transmisji do 20 km VF-402-KIT Fiber optic transmission of four video signals on one fiber with RS-485 data signals Industrial level of operating under a wide temperature range of -25 to 75 degrees C Przełączniki Konwersja mediów Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 47
