Instrukcja obsługi i instalacji repeatera światłowodowego BMK-29.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi i instalacji repeatera światłowodowego BMK-29."

Transkrypt

1 Instrukcja obsługi i instalacji repeatera światłowodowego.

2 1.Wstęp Modułowy repeater światłowodowy umożliwia połączenie pięciu segmentów sieci Ethernet. Posiada cztery wymienne porty, które mogą zawierać gniazdo BNC, RJ-45 lub DCE. Każdy port może być również wyposażony w moduł światłowodowy z gniazdem ST. Blok bazowy posiada również na stałe wbudowane złącze, pozwalające na dołączenie dowolnego transceivera. Umożliwia to budowę sieci, która składa się z różnych ośrodków transmisji. Mogą to być: kabel koncentruczny "żółty", RG-58, skrętka oraz kabel światłowodowy. Repeater odpowiada zaleceniom normy IEEE w wersji 10BASE2, 10BASE5, 10BASE-T, 10BASE-FL i może współpracować ze swoimi odpowiednikami innych producentów. Zastosowanie kabla światłowodowego do przesyłania informacji pozwoliło na zwiększenie zasięgu oraz na całkowite wyeliminowanie wpływu oddziaływań zakłócających, takich jak: pole elektromagnetyczne, prądy błądzące, różnice potencjałów uziemień. ETHERNET jest zakiem handlowym firmy XEROX Corp. ST jest znakiem handlowym firmy AT&T.

3 2. Charakterystyka ogólna Konstrukcja modułowa repeatera umożliwia optymalne dostosowanie urządzenia do własnych potrzeb i umożliwia jego prostą rozbudowę. Stan pracy w jakim znajduje się repeater jest sygnalizowany przez diody LED. Porty mają przyporządkowane diody świecące, które oznaczają; RCV - odbiór danych przez port COL - kolizję danych w segmencie PART - odłączenie segmentu (auto-partitioning) Świecenie diody może oznaczać 31 występujących po sobie kolizji, czas trwania kolizji przekraczający 100 ms lub odłączenie kabla koncentrycznego od gniazda BNC. LINK - przerwę linii światłowodowej lub skrętkowej (dotyczy tylko portu światłowodowego i UTP) Brak świecenia diody LINK, może oznaczać wzrost tłumienności lub uszkodzenie kabla światłowodowego lub skrętkowego, odłączenie zasilania repeatera lub transceivera współpracującego na drugim końcu linii, odłączenie linii od nadajnika tego repeatera lub transceivera. Repeater pełni następujące funkcje: - regeneruje preambułę, - eliminuje fluktuacje fazy, - rozszerza pakiet danych do 96 bitów (Fragment Extention Function), - nie dopuszcza do przesyłania zbyt długich pakietów danych (Jabber Function), - sygnalizuje przerwę w linii światłowodowej, - odłącza segment jeżeli pojawiają się wielokrotnie po sobie kolizje lub czas trwania kolizji jest zbyt długi (Auto Partitioning).

4 3. Zasady stosowania Istnieją dwa modele topologi sieci Ethernet, określone przez normy IEEE Pierwszy model przedstawia konfigurację sieci, ściśle podporządkowaną regułom, które mówią że: - segmenty sieci mogą być łączone tylko przy pomocy repeaterów, - każdy MAU repeatera liczy się do całkowitej liczby MAU podłączonych do segmentu (2, 30 lub 100), - między każdymi dwiema stacjami roboczymi (DTE) może być maksymalnie pięć segmentów, cztery repeatery, dwa MAU, - jeżeli sieć składa się z czterech repeaterów i pięciu segmentów, a trzy z nich są segmentami koncentrycznymi (185 m lub 500 m) lub skrętkowymi (100m), to każdy segment światłowodowy nie może być dłuższy niż 500 m, 500m UTP 100m 500m Rys.1. Maksymalna konfiguracja sieci z zastosowaniem czterech repeaterów. - jeżeli sieć składa się z trzech repeaterów i czterech segmentów, to maksymalna długość segmentu światłowodowego wynosi 1000 m. 1000m Rys.2. Maksymalna konfiguracja sieci z zastosowaniem trzech repeaterów.

5 Drugi model przedstawia konfigurację sieci, której fizyczną rozległość limitują dwa czynniki, są to: - czas propagacji sygnału między dwiema najbardziej odległymi stacjami roboczymi (DTE), - minimalny odstęp czasu między pakietami danych. Powyższy model pozwala na zwiększenie obszaru pokrywanego przez sieć. Maksymalny czas propagacji między dwiema najbardziej odległymi stacjami roboczymi, liczony w obu kierunkach nie może przekroczyć 57,5 ms. Jest to czas trwania najkrótszego pakietu danych (512 bitów) plus preambuła (64 bity). Minimalny odstęp między pakietami danych nie może być mniejszy niż 4,9 ms. Wykorzystując repeatery światłowodowe można połączyć dwa segmenty koncentryczne o długości 185 m odległe od siebie o 2900 m. 2900m Rys.3. Segmenty połączone linią światłowodową o maksymalnej długości. W celu zwiększenia ilości segmentów koncentrycznych (w przypadku użycia linii światłowodowej o maksymalnej długości 2900 m) należy zastosować repeatery wieloportowe (np. ).,,gruby'' Ethernet Rys.4. Typowy sposób zastosowania repeaterów typu.

6 Możliwa jest również konfiguracja, w której repeater współpracuje z transceiverem światłowodowym np. BMK-26, podłączonym do karty sieciowej. Zasięg takiego łącza wynosi 4000 m pod warunkiem, że do segmentu koncentrycznego nie są podłączone inne segmenty. kabel BMK-26 <4000m Rys.5. Podłączenie pojedynczej, znacznie oddalonej stacji roboczej. A złącze BMK-26 złącze BMK-26 B RG RG xUTP 87 8xUTP 1 8xUTP 87 8xUTP Rys.6. Przykładowa konfiguracja sieci wykorzystującej wszystkie rodzaje kabli. 4. Zasady konfiguracji

7 Repeater posiada cztery złącza w bloku bazowym przeznaczone do umieszczania modułów wymiennych. Zmiany można dokonać odkręcając wkręty mocujące płytkę czołową modułu lub zaślepkę do obudowy. Do gniazda umieszczonego na płycie tylnej można dołączyć dowolny transceiver zgodny z normami IEEE Dostępne są cztery rodzaje modułów wymiennych: - z gniazdem BNC, - ze złączem DCE (męskim), - z gniazdami światłowodowymi ST, - z gniazdem RJ-45

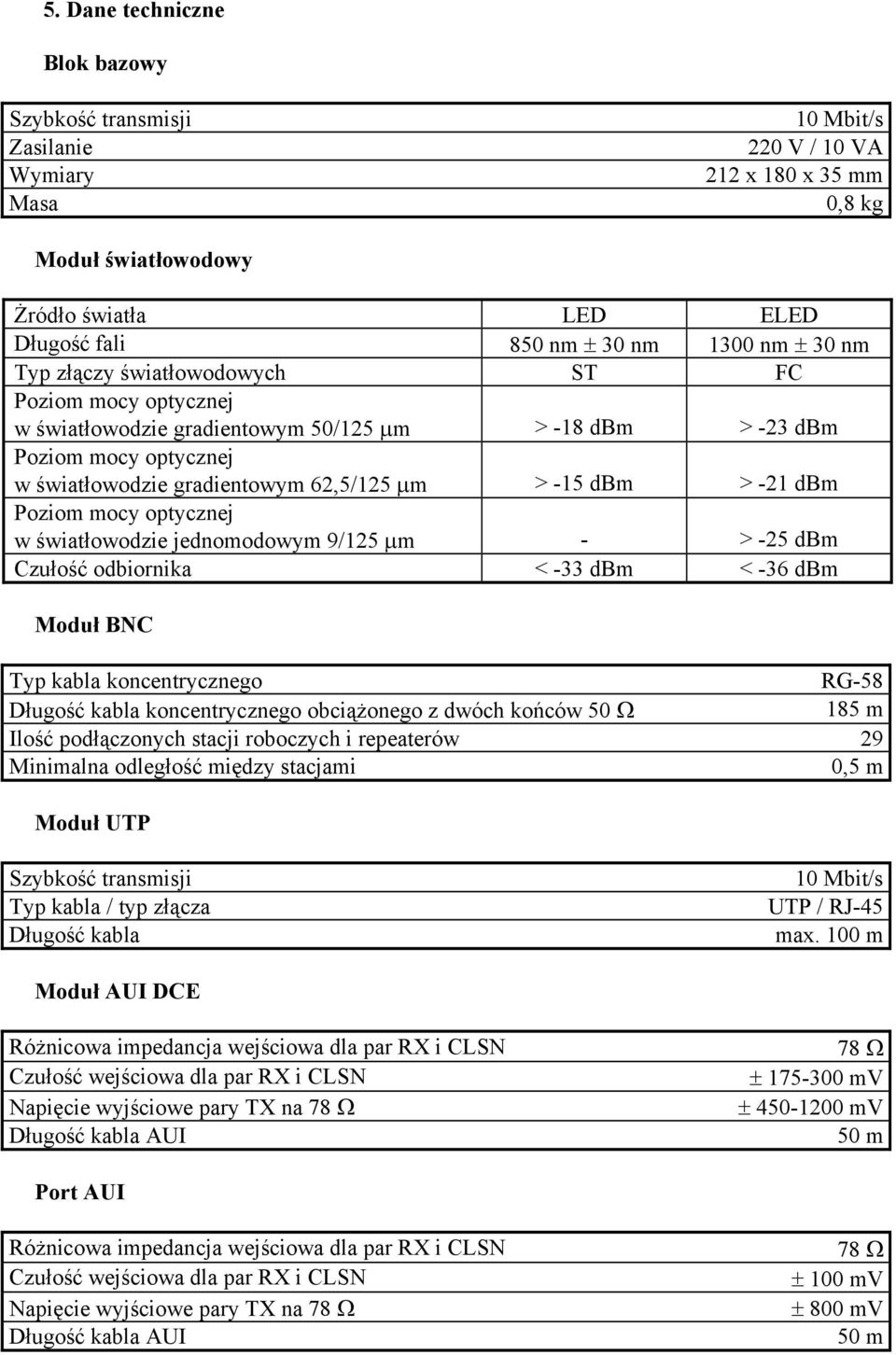

8 5. Dane techniczne Blok bazowy Szybkość transmisji Zasilanie Wymiary Masa 10 Mbit/s 220 V / 10 VA 212 x 180 x 35 mm 0,8 kg Moduł światłowodowy Żródło światła LED ELED Długość fali 850 nm ± 30 nm 1300 nm ± 30 nm Typ złączy światłowodowych ST FC Poziom mocy optycznej w światłowodzie gradientowym 50/125 µm > -18 dbm > -23 dbm Poziom mocy optycznej w światłowodzie gradientowym 62,5/125 µm > -15 dbm > -21 dbm Poziom mocy optycznej w światłowodzie jednomodowym 9/125 µm - > -25 dbm Czułość odbiornika < -33 dbm < -36 dbm Moduł BNC Typ kabla koncentrycznego RG-58 Długość kabla koncentrycznego obciążonego z dwóch końców 50 Ω 185 m Ilość podłączonych stacji roboczych i repeaterów 29 Minimalna odległość między stacjami 0,5 m Moduł UTP Szybkość transmisji Typ kabla / typ złącza Długość kabla 10 Mbit/s UTP / RJ-45 max. 100 m Moduł DCE Różnicowa impedancja wejściowa dla par RX i CLSN Czułość wejściowa dla par RX i CLSN Napięcie wyjściowe pary TX na 78 Ω Długość kabla 78 Ω ± mv ± mv 50 m Port Różnicowa impedancja wejściowa dla par RX i CLSN Czułość wejściowa dla par RX i CLSN Napięcie wyjściowe pary TX na 78 Ω Długość kabla 78 Ω ± 100 mv ± 800 mv 50 m
