EDS-316 16-portowy niezarządzalny switch przemysłowy.

1 EDS portowy niezarządzalny switch przemysłowy. Występuję w wersjach z jednym lub dwoma portami światłowodowymi (wielomodowymi lub jednomodowymi) 16-portowy switch niezarządzalny z portami światłowodowymi wysokiej klasy 16-portowy switch przemysłowy przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu redundantne wejście zasilania temperatura pracy C lub C dla wersji rozszerzonej przeźroczyste przenoszenie oznaczeń VLAN Pełny opis produktu MOXA EDS-316 to rodzina switchy przemysłowych. Niewątpliwym atutem przełączników tej serii jest duża liczba interfejsów sieciowych (16 portów Ethernet 10/100BaseT(X)) umożliwiająca jednoczesne podłączenie wielu urządzeń. Modele tej rodziny występują w wersjach wyposażonych zarówno w same porty RJ-45 (Ethernet 10/100BaseT(X)) lub 15 portów RJ45 oraz jeden port światłowodowy (światłowód jedno/wielomodowy, złącza SC/ST, zasięg transmisji nawet do 80km) jak i również w 14 portów RJ45 i 2 porty światłowodowe. Cenną cechą serii MOXA EDS-316 jest wbudowany system alarmowania, umożliwiający sprawowanie ciągłej i bieżącej kontroli nad całą siecią oraz redundantne wejście zasilania gwarantujące przejście na awaryjne źródło napięcia w przypadku utraty zasilania z wejścia podstawowego. Ponadto zaimplementowany mechanizm Store and Forward, dzięki analizie poprawności przesyłanych pakietów, pozwala na bezbłędną transmisję danych oraz jednocześnie na znaczne zwiększenie wydajności całej sieci Ethernet. Przełączniki EDS-316 zostały przystosowane do pracy w trudnych warunkach zewnętrznych, w temperaturze od 0 do 60 C (lub C w przypadku wersji rozszerzonej). Dodatkowo metalowa obudowa IP30 zapewnia im odporność na wstrząsy i wibracje. Montaż przełączników odbywa się na przemysłowej szynie DIN. Duża ilość interfejsów sieciowych, wysoka niezawodność oraz odporność na surowe warunki pracy czynią ze switchy serii MOXA EDS-316 idealne rozwiązanie do tworzenia przemysłowych sieci Ethernet. Specyfikacja techniczna Technologia Standards IEEE for 10BaseT IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3x for Flow Control

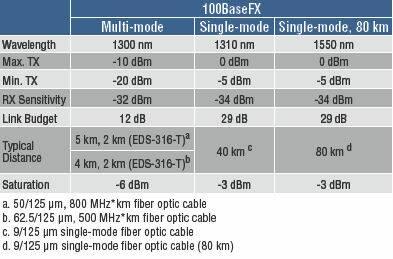

2 Processing Type Flow Control Store and Forward, IEEE 802.3x flow control, back pressure flow control Interfejsy RJ45 ports Fiber Ports LED Indicators DIP Switches Alarm Contact 10/100BaseT(X) auto negotiation speed,f/h duplex mode, and auto MDI/MDI-X connection 100BaseFX ports (SC/ST connector) PWR1, PWR2, Fault, 10/100M (TP port), 100M (Fiber port) Port break alarm mask 1 relay output with current carrying capacity of 24 VDC Światłowód Zasilanie Input Voltage Input Current(@ 24VAC) Connection Reverse Polarity Protection Overload Current Protection 12/24/48 VDC (9,6 - ), redundant inputs EDS-316: V EDS-316-M/S/MM/SS/MS: V 1 removable 6-pin terminal blocks Present 1.6 A Instalacja Casing Metal, IP30 protection

3 Dimensions (W x H x D) Weight Installation 80.5 x 135 x 105 mm (3.16 x 5.31 x 4.13 in) 1140 g DIN-Rail mounting, wall mounting (with optional kit) Warunki zewnętrzne Operating Temperature Storage Temperature Ambient Relative Humidity Standard Models: 0 to 60 C (32 to 140 F) Wide Temp. Models: -40 to 75 C (-40 to 167 F) -40 to 85 C (-40 to 185 F) 5 to 95% (non-condensing) Certyfikaty i gwarancja Safety EMI UL508, UL , EN FCC Part 15, CISPR (EN55022) class A EMS EN (ESD), level 3 EN (RS), level 3 EN (EFT), level 3 EN (Surge), level 3 EN (CS), level 3 Hazardous Location UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex na nc IIC T4 Gc Shock IEC Free Fall IEC Vibration IEC MTBF Maritime Time: 257,000 hrs Database: MIL-HDBK-217F, GB 25 C DNV, GL Modele Bez portów optycznych EDS-316 switch niezarządzalny, 16 portów 10/100BaseTx, temp.

4 EDS-316-T switch niezarządzalny, 16 portów 10/100BaseTx, temp. Światłowód wielomodowy EDS-316-M-SC switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu wielomodowego SC, temp. EDS-316-M-ST switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu wielomodowego ST, temp. EDS-316-MM-SC switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. EDS-316-MM-ST switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. EDS-316-MS-SC switch niezarządzalny, 14 portów 10/100BaseTx, 1 port światłowodu wielomodowego SC, 1 port światłowodu jednomodowego SC, temp. EDS-316-M-SC-T switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu wielomodowego SC, temp. EDS-316-M-ST-T switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu wielomodowego ST, temp. EDS-316-MM-SC-T switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. EDS-316-MM-ST-T switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. Światłowód jednomodowy EDS-316-S-SC switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu jednomodowego SC, temp. EDS-316-SS-SC switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu jednomodowego SC, temp. EDS-316-SS-SC-80 switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu jednomodowego SC (transmisja do 80 km.), temp.

5 EDS-316-S-SC-T switch niezarządzalny, 15 portów 10/100BaseTx, 1 port światłowodu jednomodowego SC, temp. EDS-316-SS-SC-T switch niezarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu jednomodowego SC, temp. Zawartość zestawu 1x switch EDS-316 Quick Instalation Guide
