1 Przemysłowe przełączniki konwerterów, 3-portowe Fast Ethernet Seria KSD-103-A, KSD-103-B Seria przemysłowych przełączników KSD-103 Fast Ethernet obsługuje trzy komunikacje segmentowe, oparte na przełączaniu. Serię cechuje wymieniona poniżej możliwość stosowania oraz łatwość rozmieszczenia światłowodu. Konwerter mediów pomiędzy sygnałem miedzianym a światłowodowym Konwerter mediów pomiędzy światłowodem wielomodowym a jednomodowym Przedłużacz kabla światłowodowego Kaskadowa sieć światłowodowa

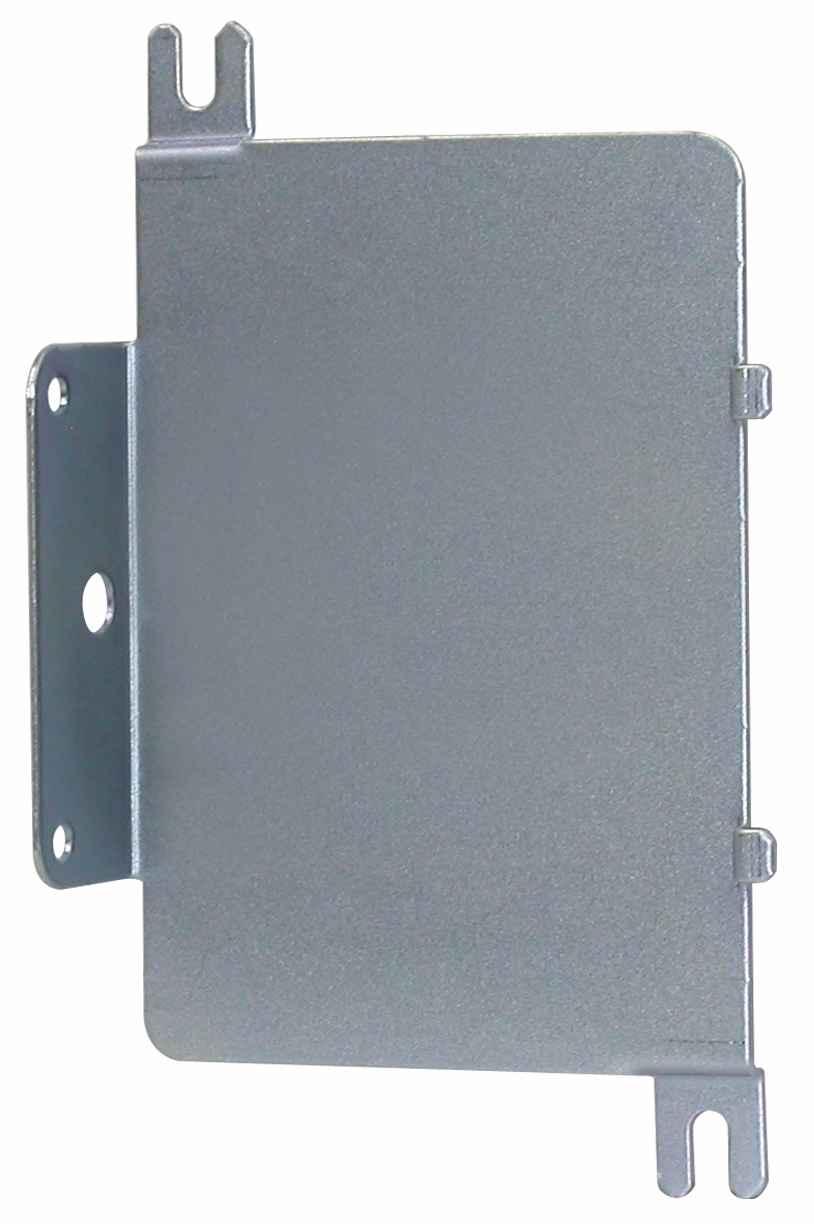

2 Cechy kluczowe: bsługa 3 segmentów sieci komutacji Funkcja automatycznego krzyżowania MDI/MDI-X dla portów łączy miedzianych TP bsługa sterowania przepływu IEEE 802.3x dla pracy w trybie pełnodupleksowym bsługa sterowania przepływu dla ciśnienia wstecznego w trybie półdupleksowym Szeroki zakres temperatury pracy, pozwalający na pracę w środowisku o krytycznych warunkach temperaturowych bsługa montażu panelowego oraz montażu w szynie DIN Dwa rodzaje zasilania, pozwalające na spełnienie wymagań w zależności od zastosowań Szeroki zakres napięcia zasilania, pozwalający na elastyczność zastosowań Przemysłowa emisja oraz wydajność odpornościowa Panelowy wspornik montażowy C

3 Parametry Metoda przesyłania Rozmiar bufora pakietu Typy pakietów Standard: zapamiętaj i wyślij, przełączanie z pełną prędkością kablową Maks bajtów. Przezroczysta konwersja bez modyfikacji: - ram pakietowych standardu IEEE Ethernet - ram pakietowych IEEE 802.1Q - ram pakietowych RSTP Port TP Ekranowany wtyk RJ -45 Funkcja automatycznego krzyżowania MDI/MDI-X, auto negocjacja bsługa kat. 5 UTP dla kabli do 100m Port światłowodowy (FX) Definicja modelu Wielomodowy ST, SC, jednomodowy SC, dwukierunkowy SC MMF 50/125µm, kabel światłowodowy 62,5/125µm, kabel SMF 9/125µm bsługa Far End Fault Indication KSD-103-A: 2 porty TP, 1 port FX, KSD-103-B: 1 port TP, 2 porty FX Sterowanie przepływem IEEE 802.3x dla trybu pełnodupleksowego, ciśnienie wsteczne dla trybu półdupleksowego Diody LED Wejście zasilania DC Wyjście przekaźnikowe Wymiary Stan zasilania, połączenie/aktywność portu Złącza listew: 2 pary styków +/- wtyku Wtyk DC: -D 6.3mm/+D 2.0mm Zakres napięcia: +7 ~ +50VDC, maks. DC WE Zdarzenia alarmowe: błąd zasilania, awaria specjalnego portu światłowodu Interfejs: 2 styki zaciskowe (maks. 30VDC/1A lub maks. 120VAC/0.5A) 28 x 82 x 95 mm, Waga 250g budowa Montaż Metalowa, bez wentylatora Montaż w szynie DIN, montaż panelowy Temperatura Temperatura pracy: -20 C ~ +70 C Wilgotność względna: 5% ~ 95% nieskroplona Zatwierdzenie FCC Klasa B, CE/EMC Klasa B, norma bezpieczeństwa EN60950

4 Testy bezpieczeństwa środowiska EMI EMS: Test Norma Specyfikacje FCC/EMI Zas.FCC Cz. 15 Klasa B CE/EMC/EMI EN55022, CISPR 22 Klasa B CE/EMC/Harmonic EN < 75 W CE/EMC/VFF EN Klauzula 5 CE/EMC/EMS EN Wyładowania elektrostatycznego ESD IEC Styk : +/-4KV Powietrze: +/-8KV RS IEC Siła: 10V/m EFT/BURST IEC Poziom 3 Moc: +/-2KV Sygnał: +/-1KVV dporność udarowa IEC Moc: 2KV Sygnał: 1KV CS IEC Poziom 3 dpowiedź pola magnetycznego IEC Hz 40A/m dpowiedź spadku napięcia IEC Przerwanie: C Spadki: B Bezpieczeństwo EN 60950, IEC Napięcie dielektryczna IEEE TP, 1500VAC/60sek Rezystancja izolacji IEEE TP, 500VDC/10Mohm Test na zimno IEC Test Ad -20 C, 96 godz. Test suchy (ciepło) IEC Test Bd +70 C 40%RH 96 godz. Test mokry (ciepło) IEC C 90%RH 96 godz. Test przechowywania IEC C 96godz +85 C 40%RH 96 godz. Test odporności na wibrację IEC ~30Hz, 0.5g robocze

5 Parametry światłowodu: Model FX & kabel Długość fali Tx Moc Rx Czułość Maks. Moc Rx KSD-103-A-xxx & KSD-103-B-xxx -T ST MMF 1310nm -20 ~ -14dBm -32dBm -8dBm -C SC MMF 1310nm -20 ~ -14dBm -31dBm 0dBm -C1 SC MMF 1310nm -20 ~ -14dBm -31dBm 0dBm -SL2 SC SMF 1310nm -15 ~ -8dBm -30dBm -7dBm -SL3 SC SMF 1310nm -15 ~ -8dBm -34dBm 0dBm -SL4 SC SMF 1310nm -5 ~ 0dBm -34dBm 0dBm -SL6 SC SMF 1310nm -5 ~ 0dBm -35dBm 0dBm -W3515 Bi-Di SC SMF TX 1310nm RX 1550nm -W5315 Bi-Di SC SMF TX 1550nm RX 1310nm -W3520 Bi-Di SC SMF TX 1310nm RX 1550nm -W5320 Bi-Di SC SMF TX 1550nm RX 1310nm KSD-103-B-xxx -C1SL2 FX1: SC MMF FX2: SC SMF 1310nm 1310nm -20 ~ -14dBm -15 ~ -8dBm -31dBm -30dBm 0dBm -7dBm

6 Wymiar szyny DIN Wymiar panelu Informacje dotyczące zamówienia Model KSD-103-A FX KSD-103-B FX1 FX2 Dystans Temperatura pracy -T ST MMF 2km -C SC MMF 2km -C1 SC MMF 2km -SL2 SC SMF 20km -SL3 SC SMF 30km -SL4 SC SMF 40km -SL6 SC SMF 60km -W3515 Bi-Di SC SMF 15~20km -W5315 Bi-Di SC SMF 15~20km -W3520 Bi-Di SC SMF 20km -W5320 Bi-Di SC SMF 20km -C1SL2 FX1: SC MMF FX2: SC SMF 2km 20km ul. 17 Stycznia 119, Leszno tel fax ul. Polanki 67c Gdańsk tel fax ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
