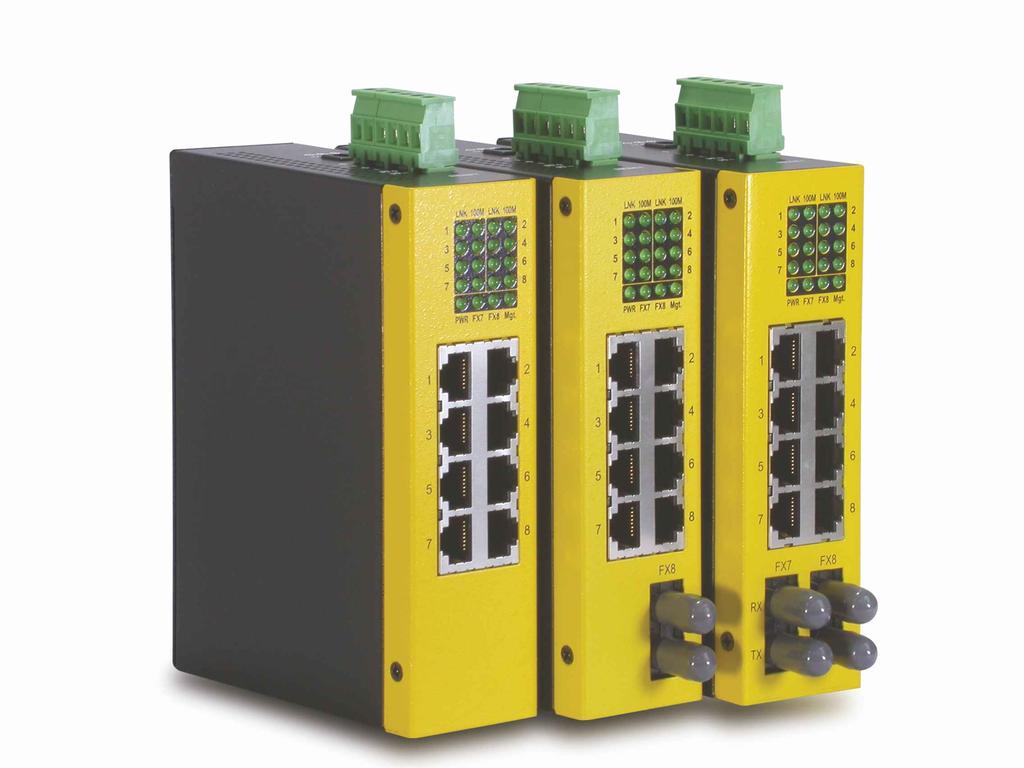

Aktywne Rozwiązania Sieciowe. Przemysłowe przełączniki 8-portowe Fast Ethernet z łącznością światłowodową Seria KSD-800

Transkrypt

1 Przemysłowe przełączniki 8-portowe Fast Ethernet z łącznością światłowodową Seria KSD-800

2 Zalety: Przełącznik Fast Ethernet z 8 portami miedzianymi 10/100Mb/s oraz opcjonalnymi portami światłowodowymi Szeroki zakres temperatury pracy, pozwalający na pracę w środowisku o krytycznych warunkach temperaturowych - bsługa montażu panelowego oraz montażu w szynie DIN - Dwa rodzaje zasilania, pozwalające na spełnienie wymagań w zależności od zastosowań - Szeroki zakres napięcia zasilania, pozwalający na elastyczność zastosowań - Przemysłowa emisja oraz wydajność odpornościowa Cechy kluczowe: 8 portów 10/100M z auto negocjacją oraz automatyczną konfiguracją MDI/MDI-X Port 7 oraz 8 mają możliwość transmisji zarówno w trybie miedzianym, jak i światłowodowym (w zależności od modelu) bsługa komutacji zapamiętaj i wyślij z prędkością kablową bsługa sterowania przepływu IEEE 802.3x dla pracy w trybie pełnodupleksowym bsługa sterowania przepływu dla ciśnienia wstecznego w trybie półdupleksowym Funkcja Far End Fault dla portów światłowodowych Panelowy wspornik montażowy C

3 Parametry Norma Porty sieciowe Kable sieciowe Adresy MAC Diody LED Wyjście przekaźnikowe Wejście zasilania DC IEEE Base-T, IEEE 802.3u 100Base-TX, 100Base-FX 8 RJ-45 10/100Mb/s auto negocjacja, auto porty MDI/MDI-X 2 porty 100Mb/s 100Base-FX (w zależności od modelu) (Port 7 oraz 8 umożliwiają łączność zarówno w trybie miedzianym jak i światłowodowym) 10Base-T: Kat. 3, 4, 5 lub wyższa dla maks.100m 100Base-TX: Kat. 5 lub wyższa dla maks. 100 m 100Base-FX: MMF 50/125µm 60/125µm, SMF 9/125µm Tabela z 1K wpisów Na jednostkę: zasilanie, zarządzanie Nart port 10/100M: Połączenie/aktywność, 100M, status dupleksu/konfliktu Na slot portu światłowodu: połączenie/aktywność Alarm: awaria zasilania Interfejs: 2 styki zaciskowe Spec.: maks. 30VDC/1A lub maks. 120VAC/0.5A Listwa łączy śrubowych: 2 pary styków +/- wtyku DC: -D 6,3mm/+D 2,0mm Zakres napięcia roboczego: +7 ~ +30VDC Pobór mocy maks. 7,3W budowa Wymiary Montaż Metalowa, bez wentylatora 140 x 106 x 40 mm (szer. x gł. x wys.) w szynie DIN, ścienny Parametry środowiskowe Temperatura pracy: -20 C ~ 70 C Wilgotność względna: 5% ~ 95% nieskroplona Zatwierdzenie FCC klasa A, CE/EMC klasa A, norma bezpieczeństwa EN60950

4 Testy bezpieczeństwa środowiska EMI EMS: Test Norma Specyfikacje FCC/EMI Zas.FCC Cz. 15 Klasa A CE/EMC/EMI EN55022, CISPR 22 Klasa A CE/EMC/Harmonic EN < 75 W CE/EMC/VFF EN Klauzula 5 CE/EMC/EMS EN Wyładowania elektrostatycznego ESD IEC Styk: +/-8KV Powietrze: +/-16KV RS IEC Wytrzymałość: 10V/m EFT/BURST IEC /-4KV dporność udarowa IEC Moc: 4KV Sygnał: 0,5KV CS IEC Poziom 3 dpowiedź pola magnetycznego IEC Hz 40A/m dpowiedź spadku napięcia IEC Przerwanie: C Spadki: B Bezpieczeństwo EN 60950, IEC Napięcie dielektryczne IEEE TP, 1500VAC/60sek Rezystancja izolacji IEEE TP, 500VDC/10Mohm Test na zimno IEC Test Ad -20 C, 96 godz. Test suchy (ciepło) IEC Test Bd +70 C 40%RH 96 godz. Test mokry (ciepło) IEC C 90%RH 96 godz. Test przechowywania IEC C 96 godz +85 C 40%RH 96 godz. Test odporności na wibrację IEC

5 Parametry światłowodu: Model FX & kabel Dłgugość fali Tx Moc Rx Czułość Maks. Moc Rx -1T FX8: ST MMF -32dBm -8dBm -1C FX8: SC MMF -1C1 FX8: SC MMF -1SL2 FX8: SC MMF -15 ~ -8 dbm -3-7dBm -2T FX7: ST MMF FX8: ST MMF -32dBm -32dBm -8dBm -8dBm -2C FX7: SC MMF FX8: SC MMF -2C1 FX7: SC MMF FX8: SC MMF -2SL2 FX7: SC SMF FX8: SC SMF -15 ~ -8 dbm -15 ~ -8 dbm dBm -7dBm -C1SL2 FX7: SC MMF FX8: SC SMF -15 ~ -8 dbm -3-7dBm

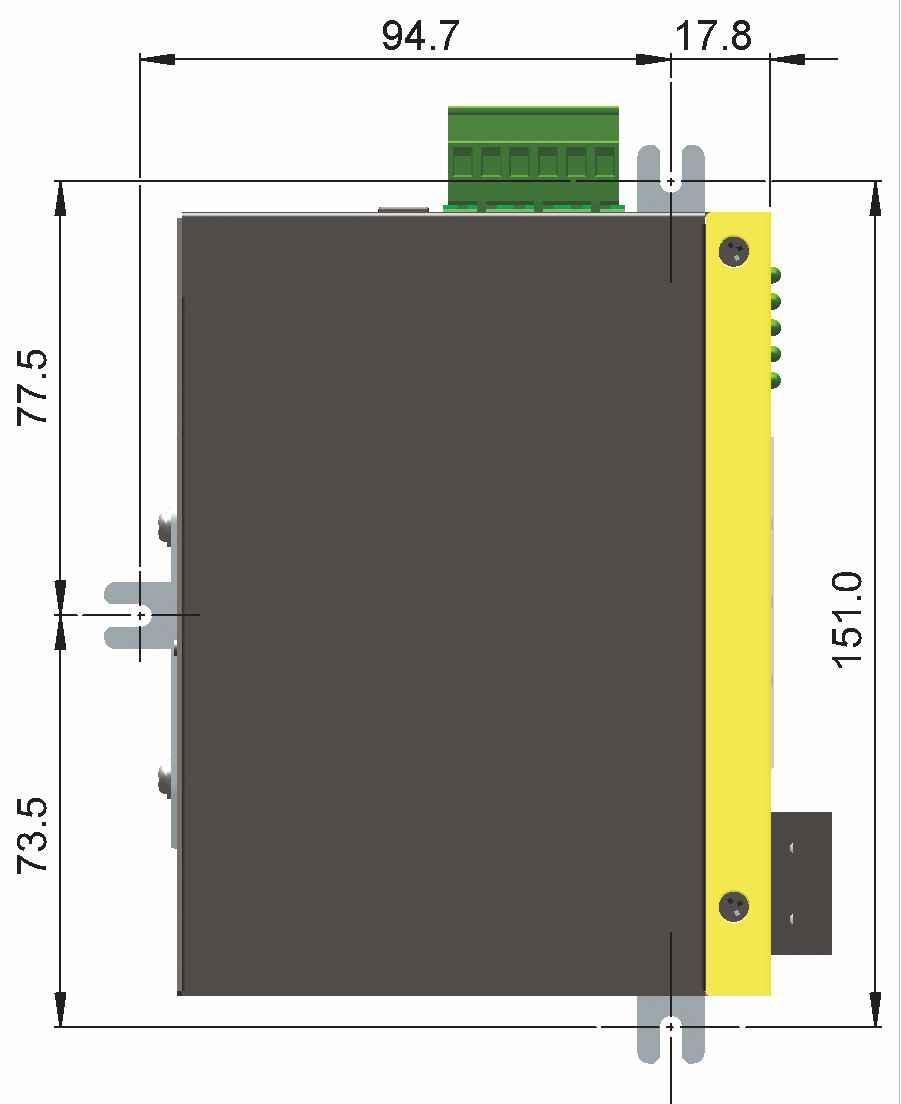

6 Wymiar szyny DIN Wymiar panelu Informacje dotyczące zamówienia Model KSD-800-xxx Porty FX Dystans Temperatura robocza -1T FX8 ST MMF -1C FX8 SC MMF -1C1 FX8 SC MMF -1SL2 FX8 SC MMF 20 km -2T FX7 ST MMF FX8 ST MMF -2C FX7 SC MMF FX8 SC MMF -2C1 FX7 SC MMF FX8 SC MMF -2SL2 FX7 SC SMF FX8 SC SMF 20 km 20 km -C1SL2 FX7 SC MMF FX8 SC SMF 20 km ul. 17 Stycznia 119, Leszno tel fax ul. Polanki 67c Gdańsk tel fax ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
