Tester diagnostyczny TEXA Navigator TXT

Transkrypt

1 Tester diagnostyczny TEXA Navigator TXT Najnowsze urządzenia NAVIGATOR TXT jest modułem diagnostycznym który może współpracować z takim urządzeniami jak AXONE 3, AXONE PALM, AXONE PAD, AXONE DIRECT, MULTIPEGASO jak również ze zwykłym komputerem PC. Navigator TXT pracuje na specjalnym oprogramowaniu IDC4 w którym urządzenia oraz informacje tworzą jedną całość, umożliwiając szybki i łatwy dostęp do aplikacji. Nawigacja rozpoczyna się zawsze od wyboru marki i modelu pojazdu oraz systemu, jaki chcemy zdiagnozować: oprogramowanie dostarcza nam informacji o tym w który miejscu w aucie znajduje się gniazdo diagnostyczne jaki kabel musimy wykorzystać do połączenia oraz czy potrzebne jest dodatkowe zasilanie dla modułu. Kolejnym krokiem jest komunikacja z wybranym sterownikiem. NAVIGATOR TXT oferują następujące funkcje: autodiagnostyka, odczyt i kasowanie błędów, odczyt parametrów systemu i status ECU; aktywacje, ustawienia i konfiguracje niezbędne do przeprowadzenia kompletnej naprawy; gaszenie kontrolek serwisowych lub poduszek powietrznych; konfiguracja centralek, kluczyków* i pilotów.

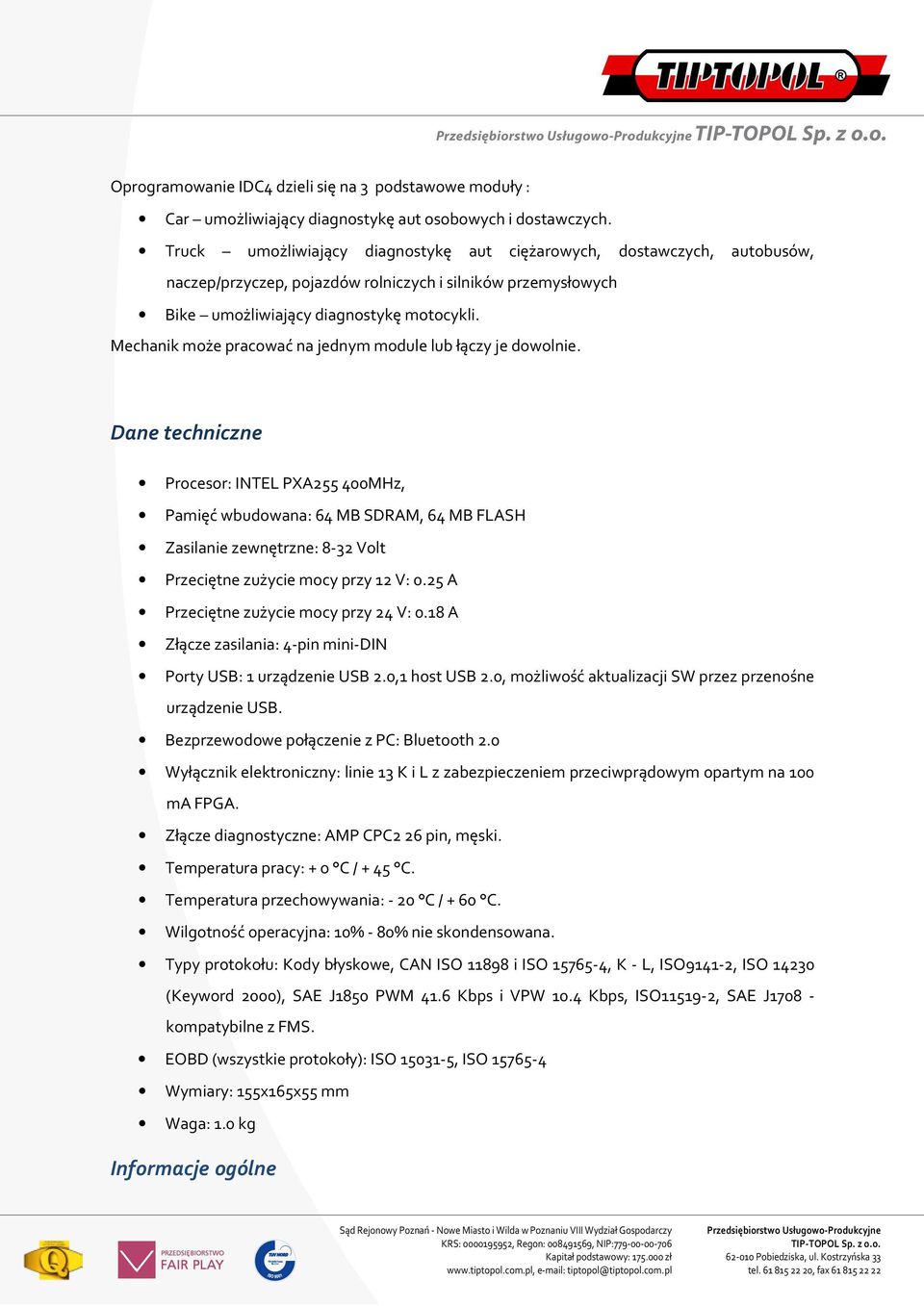

2 Oprogramowanie IDC4 dzieli się na 3 podstawowe moduły : Car umożliwiający diagnostykę aut osobowych i dostawczych. Truck umożliwiający diagnostykę aut ciężarowych, dostawczych, autobusów, naczep/przyczep, pojazdów rolniczych i silników przemysłowych Bike umożliwiający diagnostykę motocykli. Mechanik może pracować na jednym module lub łączy je dowolnie. Dane techniczne Procesor: INTEL PXA MHz, Pamięć wbudowana: 64 MB SDRAM, 64 MB FLASH Zasilanie zewnętrzne: 8-32 Volt Przeciętne zużycie mocy przy 12 V: 0.25 A Przeciętne zużycie mocy przy 24 V: 0.18 A Złącze zasilania: 4-pin mini-din Porty USB: 1 urządzenie USB 2.0,1 host USB 2.0, możliwość aktualizacji SW przez przenośne urządzenie USB. Bezprzewodowe połączenie z PC: Bluetooth 2.0 Wyłącznik elektroniczny: linie 13 K i L z zabezpieczeniem przeciwprądowym opartym na 100 ma FPGA. Złącze diagnostyczne: AMP CPC2 26 pin, męski. Temperatura pracy: + o C / + 45 C. Temperatura przechowywania: - 20 C / + 60 C. Wilgotność operacyjna: 10% - 80% nie skondensowana. Typy protokołu: Kody błyskowe, CAN ISO i ISO , K - L, ISO9141-2, ISO (Keyword 2000), SAE J1850 PWM 41.6 Kbps i VPW 10.4 Kbps, ISO , SAE J kompatybilne z FMS. EOBD (wszystkie protokoły): ISO , ISO Wymiary: 155x165x55 mm Waga: 1.0 kg Informacje ogólne

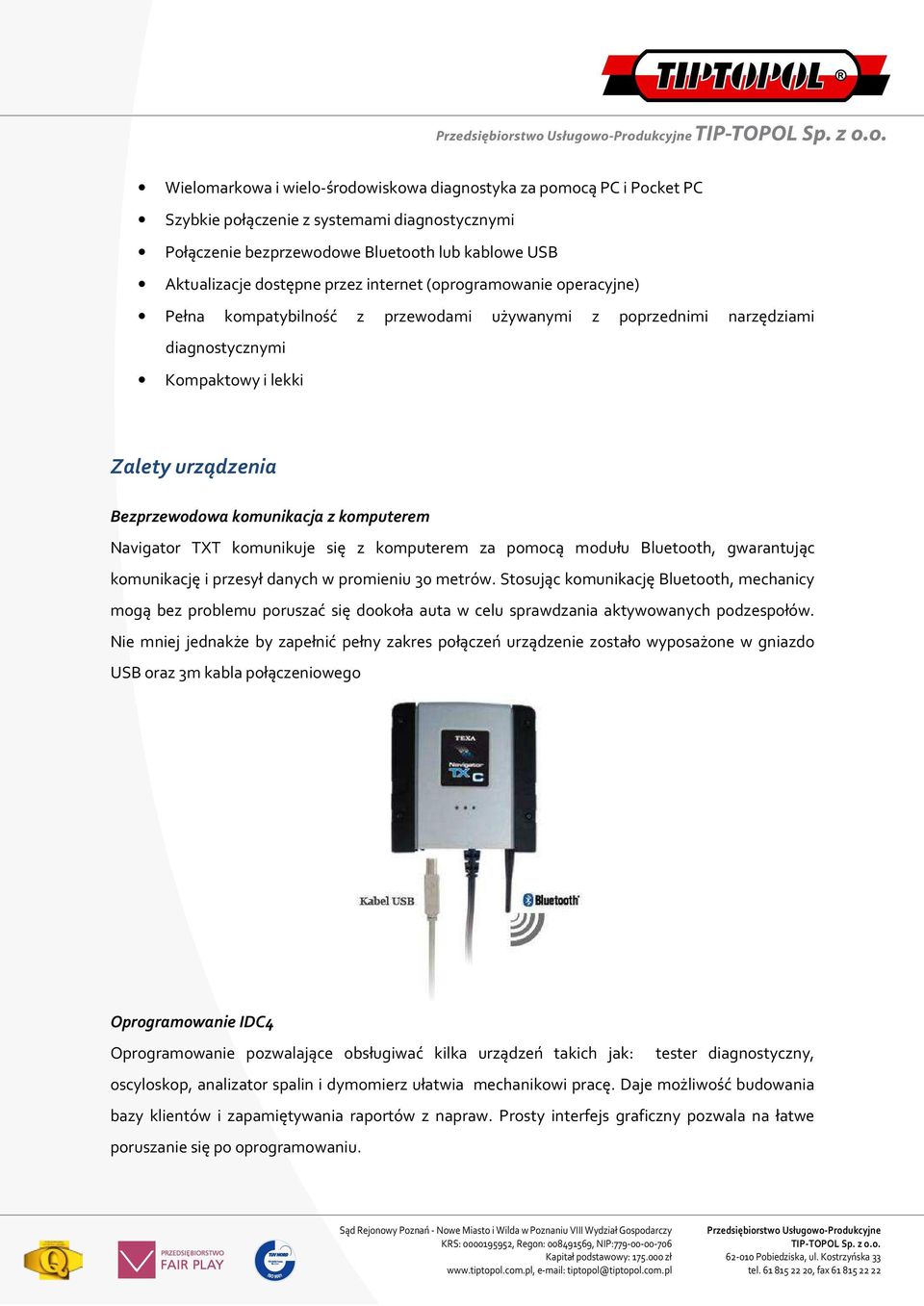

3 Wielomarkowa i wielo-środowiskowa diagnostyka za pomocą PC i Pocket PC Szybkie połączenie z systemami diagnostycznymi Połączenie bezprzewodowe Bluetooth lub kablowe USB Aktualizacje dostępne przez internet (oprogramowanie operacyjne) Pełna kompatybilność z przewodami używanymi z poprzednimi narzędziami diagnostycznymi Kompaktowy i lekki Zalety urządzenia Bezprzewodowa komunikacja z komputerem Navigator TXT komunikuje się z komputerem za pomocą modułu Bluetooth, gwarantując komunikację i przesył danych w promieniu 30 metrów. Stosując komunikację Bluetooth, mechanicy mogą bez problemu poruszać się dookoła auta w celu sprawdzania aktywowanych podzespołów. Nie mniej jednakże by zapełnić pełny zakres połączeń urządzenie zostało wyposażone w gniazdo USB oraz 3m kabla połączeniowego Oprogramowanie IDC4 Oprogramowanie pozwalające obsługiwać kilka urządzeń takich jak: tester diagnostyczny, oscyloskop, analizator spalin i dymomierz ułatwia mechanikowi pracę. Daje możliwość budowania bazy klientów i zapamiętywania raportów z napraw. Prosty interfejs graficzny pozwala na łatwe poruszanie się po oprogramowaniu.

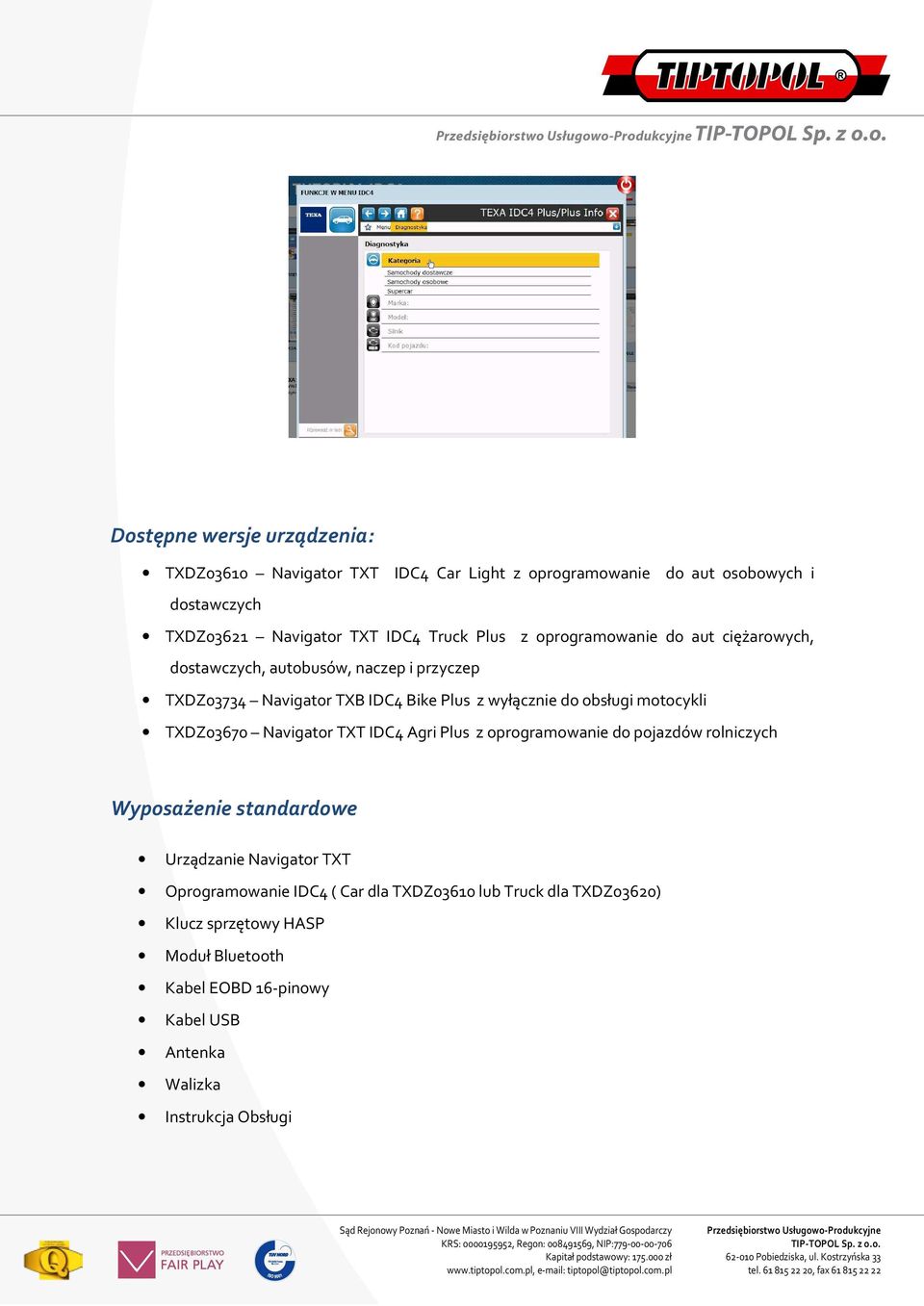

4 Dostępne wersje urządzenia: TXDZ03610 Navigator TXT IDC4 Car Light z oprogramowanie do aut osobowych i dostawczych TXDZ03621 Navigator TXT IDC4 Truck Plus z oprogramowanie do aut ciężarowych, dostawczych, autobusów, naczep i przyczep TXDZ03734 Navigator TXB IDC4 Bike Plus z wyłącznie do obsługi motocykli TXDZ03670 Navigator TXT IDC4 Agri Plus z oprogramowanie do pojazdów rolniczych Wyposażenie standardowe Urządzanie Navigator TXT Oprogramowanie IDC4 ( Car dla TXDZ03610 lub Truck dla TXDZ03620) Klucz sprzętowy HASP Moduł Bluetooth Kabel EOBD 16-pinowy Kabel USB Antenka Walizka Instrukcja Obsługi

5 Wyposażenie dodatkowe Nr katalogowy Opis Zdjęcie TXDAG9700L/IC Rozszerzenie oprogramowania IDC4 o obsługę aut osobowe dla TXDZ03620 TXDAG9700L/IT Rozszerzenie oprogramowania IDC4 o obsługę aut ciężarowych dla TXDZ03610 TXDP02530 Rozszerzenie oprogramowania IDC4 o obsługę motocykli TXDP06370 Rozszerzenie oprogramowania IDC4 o obsługę pojazdów rolniczych TXDZ Kable zasilające z adapterem do aut osobowych Walizka z kablami do aut osobowych : 3151/C01 Fiat/Alfa/Lancia 3151/C03B Peugeot/Citroen 2 pin TXDS /C04B Peugeot/Citroen/Fiat 30 pin 3151/C05 Opel 10 pin 3151/C08 VW/Audi/Seat/Skoda 2 pin 3151/C09B Renault 12 pin 3151/C18B Ford2 pin + 3 pin 3151/C13 Rover 3 pin 3151/C14 Uniwersalny kabel K+L 3151/C11B BMW 20 pin 3151/C15 MERCEDES BENZ 38 pin

6 TXD3250AC2 Walizka z kablami do aut azjatyckich: 3151/C16A Nissan Truck 3151/C19 Hyundai/Mitsubishi 3151/C20 Subaru diagnostic 3151/C21 Kia I 3151/C28 Kia II 3151/C29 Mazda 3151/C22 Toyota and Lexus I 3151/C23 Toyota and Lexus II 3151/C30 Toyota and Lexus III 3151/C24 Daewoo 3151/C25 Honda I 3151/C31 Honda II 3151/C27 Ssangyong I 3151/C26 Ssangyoung II TXD3151/C02 Kabel 3151/C02 9pin Alfa Romeo TXDKA3250/C1 Zestaw kabli do aut dostawczych dla TXDZ03610: 3151/T0338 pin Iveco 3151/T0914 pin Mercedes/VW Kabel połączeniowy TXD Kable zasilające z adapterem do aut ciężarowych

7 TXDS04921 Walizka z kablami do aut ciężarowych: 3151/TOl IVECO 3 pin 3151/T02 IVECO 30 pin 3151/T03 IVECO 38 pin 3151/T04 RENAULT TRUCK 3151/T07 UNIVERSAL TRUCK 3151/T08A SCANIA 16 pin 3151/T09 MERCEDES BENZ 14 pin 3151/T10 DAF 3151/T11B VOLVO 8 pin 3151/T13 MAN 4+8 pin TXDS04922 Walizka z kablami do aut ciężarowych II: 3151/T12 MAN 37 pin 3151/T14 NISSAN TRUCK 3151/T16 CUMMINS/NEW HOLLAND 3151/T17 ZF TRUCK 3151/T18 AUTOBUS 16 pin i VOITH (3151 ft 19) Truck N' 12 interface cable Zestaw kabli do naczep 3151/T05 WABCO KNORR TXD /T15 HALDEX EB+ 4 pin HALDEX Modular Truck I.S.O. interface cable N 11 (for ISO 7638) TXD Kable zasilające z adapterem do motocykli

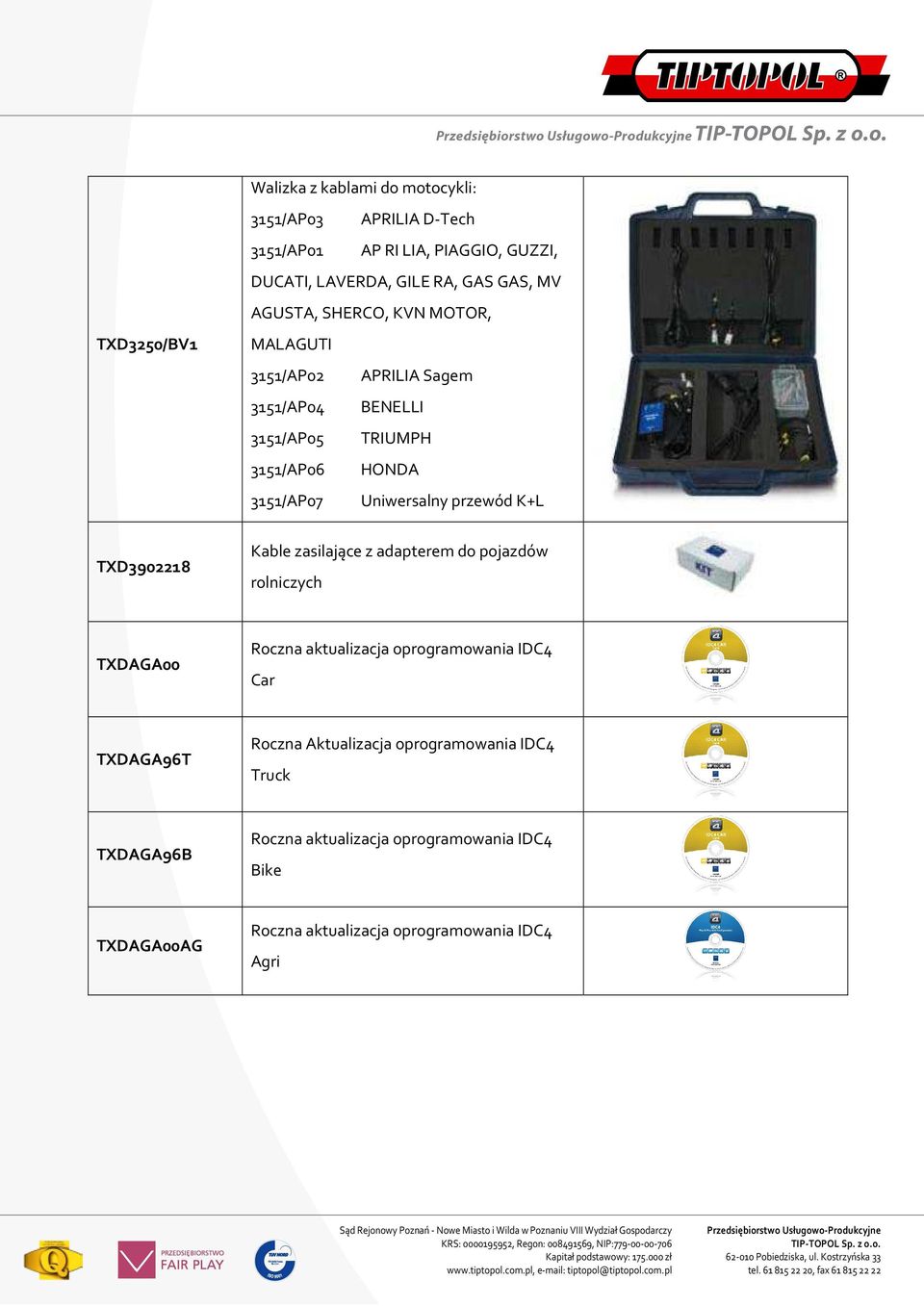

8 Walizka z kablami do motocykli: TXD3250/BV1 3151/AP03 APRILIA D-Tech 3151/AP01 AP RI LIA, PIAGGIO, GUZZI, DUCATI, LAVERDA, GILE RA, GAS GAS, MV AGUSTA, SHERCO, KVN MOTOR, MALAGUTI 3151/AP02 APRILIA Sagem 3151/AP04 BENELLI 3151/AP05 TRIUMPH 3151/AP06 HONDA 3151/AP07 Uniwersalny przewód K+L TXD Kable zasilające z adapterem do pojazdów rolniczych TXDAGA00 Roczna aktualizacja oprogramowania IDC4 Car TXDAGA96T Roczna Aktualizacja oprogramowania IDC4 Truck TXDAGA96B Roczna aktualizacja oprogramowania IDC4 Bike TXDAGA00AG Roczna aktualizacja oprogramowania IDC4 Agri
