1 Instrukcja obsługi DS350E z Q1 1

2 SPIS TREŚCI Główne elementy. 3 Konfiguracja Bluetooth..9 Główne Menu..26 Program diagnostyczny Plik Ustawienia Dokumenty Pomoc...61 Komunikacja (OBD)...64 Zapis do ECU (OBD) Skanowanie Historia Informowanie o Usterkach (EOBD)..105 Odczyt kodόw Usterek (EOBD).108 Wymazywanie Kodόw Usterek (EOBD) Dane Czasu Rzeczywistego (EOBD).114 Zamrażanie Danych Ramki (EOBD)..118 Czujnik Tlenu (EOBD) Druk I Zapisywanie Testy Na Zadanie (EOBD) 124 Dane Czasu Rzeczywistego...81 Konfiguracja parametrόw.88 Regulacja Systemu (EOBD) 127 Informacje o Pojeździe (EOBD).130 Aktywacja Komponentόw.91 2

3 GŁÓWNE ELEMENTY 3

4 Główne elementy Tablet Interfejs do komunikacji z pojazdem (V.C.I.) 4

5 Samsung Q1 Ultra Klawiatura Mysz/Joystick Enter Przyciski myszy 5

6 Samsung Q1 Ultra Czujniki dotykowe Zasilanie LAN USB Włącznik Monitor Wskaźniki stanu 6

7 Włącznik/wyłącznik tabletu Przesuwać w prawo 7

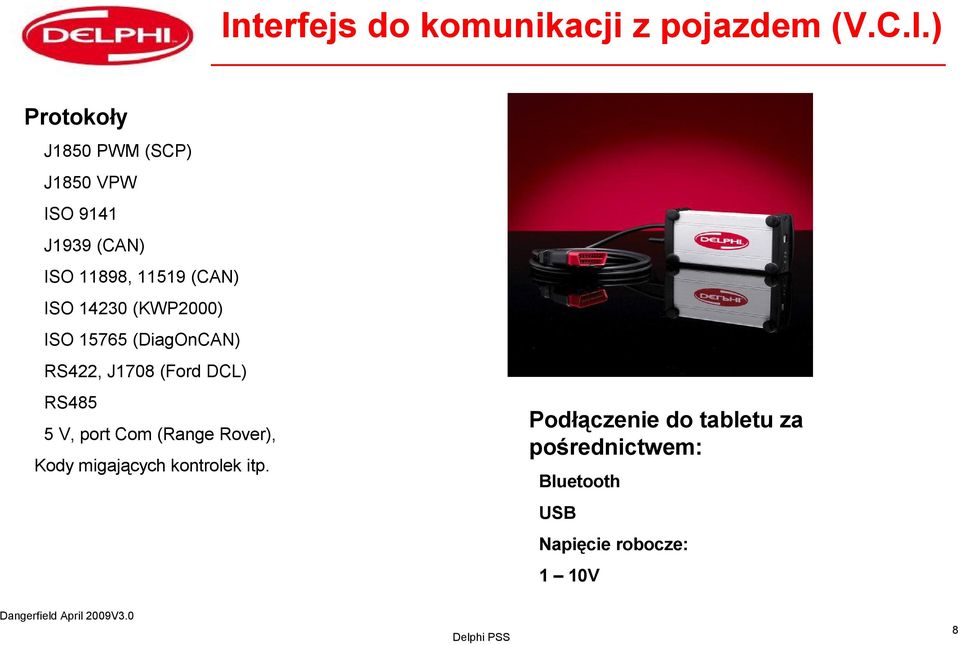

8 Interfejs do komunikacji z pojazdem (V.C.I.) Protokoły J1850 PWM (SCP) J1850 VPW ISO 9141 J1939 (CAN) ISO 11898, (CAN) ISO (KWP2000) ISO (DiagOnCAN) RS422, J1708 (Ford DCL) RS485 5 V, port Com (Range Rover), Kodymigających kontrolek itp. Podłączenie do tabletu za pośrednictwem: Bluetooth USB Napięcie robocze: 1 10V 8

9 KONFIGURACJA BLUETOOTH 9

10 Konfiguracja Bluetooth 1 Wybierz IT Tools ("Narzędzia komputerowe") 10

11 Konfiguracja Bluetooth 2 Wybierz My Bluetooth places ("Moje miejsca Bluetooth") 11

12 Konfiguracja Bluetooth 3 Wybierz add a Bluetooth device ("Dodaj urządzenie Bluetooth") 12

13 Konfiguracja Bluetooth 4 Wybierz Next ("Dalej") 13

14 Konfiguracja Bluetooth 5 Wybierz urządzenie, a następnie kliknij "Next" ("Dalej") 14

15 Konfiguracja Bluetooth 6 Wybierz skip ("pomiń") 15

16 Konfiguracja Bluetooth 7 Kliknij pole wyboru, a następnie kliknij przycisk konfiguracji 16

17 Konfiguracja Bluetooth 8 1 Pozostaw puste pole bezpiecznego połączenia 2 Zanotuj numer portu com dla późniejszej konfiguracji oprogramowania 3 Kliknij OK 17

18 Konfiguracja Bluetooth 9 Kliknij "Next ("Dalej") 18

19 Konfiguracja Bluetooth 10 Umieść w polu wyboru, a następnie kliknij "Finish" ("Zakończ") 19

20 Konfiguracja Bluetooth 11 Kliknij cancel ("Anuluj") 20

21 Konfiguracja Bluetooth 12 Naciśnij i przytrzymaj pióro na ikonie do momentu, pojawienia się rozwijanego menu, a następnie wybierz connect ("połącz") 21

22 Konfiguracja Bluetooth 13 Zielona strzałka potwierdza połączenie, Zostanie wyświetlony numer portu Com. Kliknij czerwone pole, aby wyjść z dialogu konfiguracji. 22

23 Konfiguracja Bluetooth 14 Kliknij przycisk Diagnostics ("Diagnostyka") 23

24 Konfiguracja urządzenia Bluetooth 15 Jeżeli funkcja automatycznego wyszukiwania zawiedzie, zastosuj tryb ręcznego wyboru 24

25 Konfiguracja urządzenia Bluetooth 16 Sprawdź, czy port com jest identyczny z portem podanym na str. 17 i 22, Jeżeli port nie jest poprawny, wybierz właściwy port z rozwijanego menu. Konfiguracja urządzenia Bluetooth została zakończona. Kliknij OK lub Update, by dokonać aktualizacji oprogramowania sprzętowego (firmware). 25

26 GŁÓWNE MENU Dangerfield Czerwiec April 2009V V

27 Główne menu Główne menu jest automatycznie aktywowane w czasie rozruchu Dangerfield Czerwiec April 2009V V2.1 Każda ikona przedstawia dostęp do precyzyjnej funkcji narzędzia. Kliknięcie rysikiem aktywuje funkcję. UWAGA: Dostępne funkcje zależą od zamówionych opcji w momencie zakupu

28 Dostęp do określonych dla pojazdu danych referencyjnych, włączając w to informacje serwisowe, funkcjonowanie elementów i wymianę, lokalizację elementów i schematy przewodów. Dangerfield Czerwiec April 2009V V

29 Dostęp do serii programów diagnostycznych pozwalający na odczyt/kasowanie kodów usterek, wyświetlanie parametrów i aktywowanie komponentów. Możliwy jest także dostęp do programów recepcyjnych klienta, systemu technicznych informacji motoryzacyjnych Delphi (Datis) oraz zaawansowanego oscyloskopu, jeśli został zakupiony. Dangerfield Czerwiec April 2009V V

30 Dostęp do opcjonalnego, bazującego na Internecie systemu udostępniającego informacje o działaniu i naprawie części Dangerfield Czerwiec April 2009V V

31 Dostęp do opcjonalnych internetowych programów szkoleniowych o działaniu części i systemów samochodowych Dangerfield Czerwiec April 2009V V

32 Dostęp do wykorzystywanego przez klienta systemu zarządzania warsztatami i fakturowaniem Dangerfield Czerwiec April 2009V V

33 Dostęp do katalogu części należącego do klienta lub Delphi, lokalnie lub przez Internet Dangerfield Czerwiec April 2009V V

34 Dostęp do opcjonalnej internetowej Pomocy Dangerfield Czerwiec April 2009V V

35 Zastrzeżony dostęp do programów konfiguracyjnych Dangerfield Czerwiec April 2009V V

36 Dostęp do numeru telefonicznej linii wsparcia technicznego Delphi Dangerfield Czerwiec April 2009V V

37 Dostęp do oprogramowania narzędziowego (w zależności od konfiguracji komputera) Dangerfield Czerwiec April 2009V V

38 Wyjście i wyłączenie komputera Dangerfield Czerwiec April 2009V V

39 Klawiatura ekranowa i menu nawigacyjne UWAGA! Czasami ikony mogą być schowane, zawsze należy przesunąć (przeciągnąć) klawiaturę ekranową i menu nawigacji i sprawdzić, czy nie ma ich pod spodem Dangerfield Czerwiec April 2009V V

40 Menu nawigacyjne na ekranie dotykowym przesuwa się rysikiem poruszając strzałki Dangerfield Czerwiec April 2009V V

41 Kliknij dwa razy rysikiem ekranową klawiaturę Dangerfield Czerwiec April 2009V V

42 Nawigacja ekranowa Wybór programu na liście otwartych programów Dangerfield Czerwiec April 2009V V

43 Nawigacja ekranowa Wybór otwartego programu Dangerfield Czerwiec April 2009V V

44 Nawigacja ekranowa Powrót do głównego menu z dowolnego programu Dangerfield Czerwiec April 2009V V

45 Nawigacja ekranowa Menu pomocy Dangerfield Czerwiec April 2009V V

46 Wskaźnik zasilania z sieci lub baterii Dangerfield Czerwiec April 2009V V

47 PROGRAM DIAGNOSTYCZNY 47

48 Główny ekran diagnostyczny 48

49 PLIK 49

50 Otwiera wszelkie dokumenty zapisane w folderze raportów 50

51 USTAWIENIA 51

52 Inna możliwość dostępu do modułu Language (Język) oraz Hardware set up (Konfiguracja urządzenia) 52

53 53

54 Inna możliwość dostępu do modułu Workshop (Warsztat) oraz konfiguracji języka Kliknij Search, by wyszukać VCI 54

55 55

56 Nawiązanie połączenia spowoduje wyświetlenie numeru portu com, numeru seryjnego VCI oraz wersji oprogramowania sprzętowego. 56

57 Po pierwszym połączeniu powinno być zaktualizowane oprogramowanie sprzętowe. Postępuj zgodnie z instrukcjami na ekranie. 57

58 Po zakończeniu kliknij O.K. 58

59 DOKUMENTY 59

60 Następuje połączenie z plikiem aplikacji Otwiera notatnik Przedstawia informacje o wersji oprogramowania Podaje wymagania sprzętowe 60

61 POMOC 61

62 Ustawia urządzenie w trybie pokazu Otwiera pole klucza sprzętowego 62

63 63

64 KOMUNIKACJA OBD 64

65 Wybierz markę, model i rok modelowy 65

66 Wybierz typ systemu i kod silnika 66

67 Wybierz opcję Gearbox (Przekładnia) a następnie kliknij ikonę silnika OBD 67

68 68

69 Odczyt kodów usterek 69

70 70

71 Wymazywanie kodów usterek 71

72 72

73 Powrót do głównego ekranu lub wybór innej opcji 73

74 DRUK I ZAPISYWANIE 74

75 Kliknij ikonę Drukuj/Zapisz 75

76 Dodaj wymagane informacje Kliknij ikonę Drukuj 76

77 Wybierz drukarkę Kliknij Print (Drukuj) 77

78 Aby zapisać informacje, kliknij ikonę zapisywania 78

79 Dodaj tytuł Kliknij Zapisz 79

80 Funkcja druku i zapisywania Powrót do głównego ekranu 80

81 DANE CZASU RZECZYWISTEGO 81

82 Dane czasu rzeczywistego 82

83 Nawigacja po ekranie Tryb listy 83

84 Tryb wykresu 84

85 Użyj paska przesuwania, by wyświetlić wszystkie pozycje na liście danych Powrót do Trybu listy 85

86 Lista danych użytkownika 86

87 Wybierz pozycję i kliknij strzałkę, by przenieść ją na wybraną listę Kliknij strzałkę, by usunąć wybraną pozycję Usuwanie wszystkich pozycji 87

88 KONFIGURACJA PARAMETRÓW 88

89 Konfiguracja 89

90 Powrót 90

91 AKTYWACJA KOMPONENTÓW 91

92 Aktywacja komponentów 92

93 Powrót 93

94 Zapis do ECU (OBD) 94

95 Zapis 95

96 Powrót 96

97 SKANOWANIE 97

98 Funkcja Skanowanie 98

99 Kliknij O.K. 99

100 Powrót Funkcja Drukuj/Zapisz 100

101 Kliknij daną pozycję, by wyświetlić kodyusterek Podświetl pozycję a następnie kliknij ikonę, by ją usunąć. Kliknij, by powrócić do głównego ekranu 101

102 HISTORIA 102

103 HISTORIA (podłączenie pojazdu do urządzenia diagnostycznego w przeszłości) 103

104 Powrót do głównego ekranu Usuwanie wpisu Wyjście z programu 104

105 INFORMOWANIE O USTERKACH (EOBD) 105

106 Kliknij ikonę, by wejść do programu EOBD 106

107 Główna strona informacyjna EOBD 107

108 ODCZYT KODÓW USTEREK (EOBD) 108

109 Odczyt kodów usterek 109

110 110

111 WYMAZYWANIE KODÓW USTEREK (EOBD) 111

112 WYMAZYWANIE KODÓW USTEREK 112

113 113

114 DANE CZASU RZECZYWISTEGO (EOBD) 114

115 Dane czasu rzeczywistego 115

116 2 Zaznacz pole, by uzyskać wykres 3 Kliknij ikonę, by uzyskać wykres 1 Kliknij linijkę, by przenieść ją do okna danych 116

117 Usuń wybór i powróć do ekranu danych Powrót do ekranu danych Usunięcie wykresu 117

118 Zamrażanie danych ramki (EOBD) 118

119 Zamrażanie danych ramki 119

120 120

121 CZUJNIK TLENU (EOBD) 121

122 Czujnik tlenu 122

123 123

124 TESTY NA ZADANIE (EOBD) 124

125 Testy na zadanie 125

126 126

127 REGULACJA SYSTEMU (EOBD) 127

128 Regulacja systemu 128

129 129

130 INFORMACJE O POJEŹDZIE (EOBD) 130

131 Informacje o pojeździe 131

132 132

133 ŻYCZYMY SUKCESÓW! 133
