B216P FMAX MAKSYMALNY POSUW (FMAX) FREZ DO BARDZO WYDAJNEJ OBRÓBKI WYKAŃCZAJĄCEJ

Transkrypt

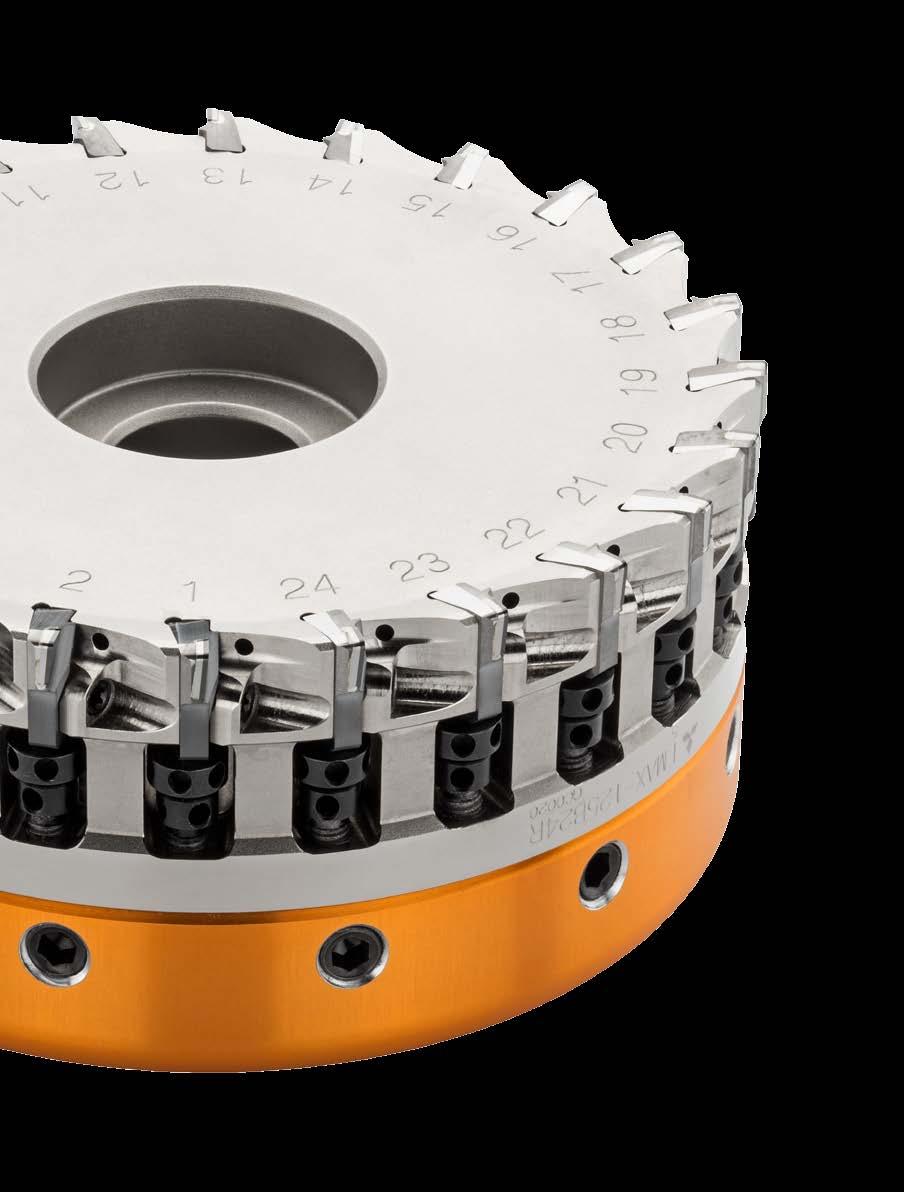

1 FMAX MAKSYMALNY POSUW (FMAX) FREZ DO BARDZO WYDAJNEJ OBRÓBKI WYKAŃCZAJĄCEJ B216P

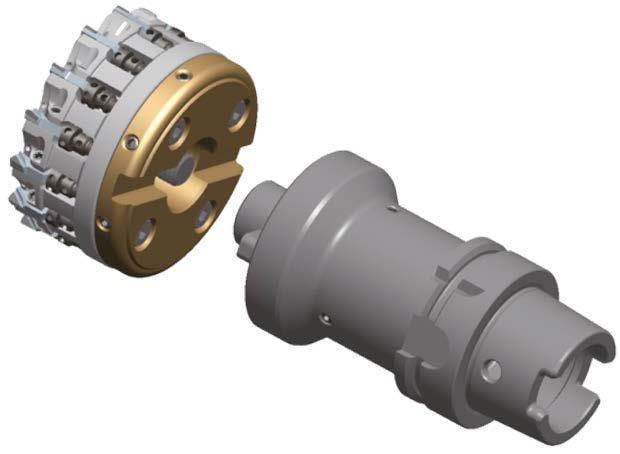

2 FMAX FREZ DO OBRÓBKI WYKAŃCZAJĄCEJ Z WYSOKIEM POSUWEM ULTRA WYSOKA WYDAJNOŚĆ OBRÓBKI Konstrukcja frezów z bardzo gęstą podziałką zapewnia wysoką wydajność obróbki (F 20m/min). Wewnętrzny kanał doprowadzenia chłodziwa i specjalna ścianka łamacza wióra (chroniąca korpus freza) zapewnia doskonałą skuteczność odprowadzania wióra. Łamacz wióra Wewnętrzny kanał doprowadzenia chłodziwa Łamacz wióra na powierzchni natarcia powoduje zawijanie i skuteczne odprowadzanie wióra na zewnątrz. Wewnętrzny kanał chłodziwa dodatkowo poprawia skuteczność odprowadzania wióra. Korpus freza jest kompatybilny ze wszystkimi trzpieniami z przelotowym kanałem chłodziwa. *Rysunek schematyczny DO OBRÓBKI SZYBKOŚCIOWEJ Stabilne osadzenie płytki, bez możliwości jej przemieszczenia ("Anti-fly"). Mocowanie na jaskółczy ogon Powierzchnia pochyła 2

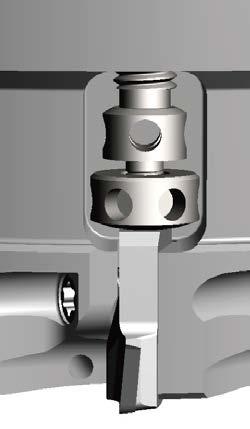

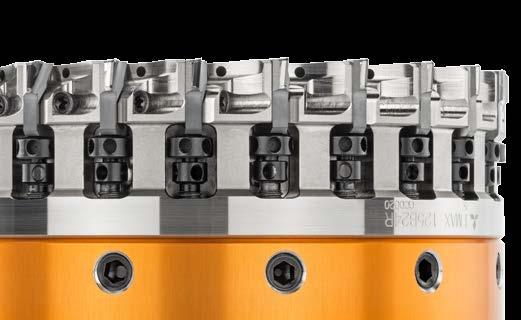

3 Specjalna stal stopowa Stop aluminium LEKKI KORPUS O WYSOKIEJ SZTYWNOŚCI Korpus freza wykonany ze specjalnej stali stopowej i aluminium zapewnia wysoką sztywność i niską masę. WYSOKA DOKŁADNOŚĆ, ŁATWE USTAWIENIE Kombinacja gwintu drobno i bardzo drobnozwojnego zapewnia dokładną regulację bicia ( 5 ). Śruba do dokładnej regulacji Nakrętka do mikroregulacji EKONOMICZNE PŁYTKI, DO WIELOKROTNEGO OSTRZENIA Nawet 0.6 mm naddatek na ostrzenie na bocznej i dolnej krawędzi skrawającej. Nowy gatunek diamentu polikrystalicznego (PCD) do obróbki stopów aluminium A.R.+5 KORZYŚCI Niska masa, wysoka sztywność korpusu freza Do obróbki szybkościowej Nowy gatunek diamentu polikrystalicznego (PCD) do obróbki stopów aluminium Ekonomiczne płytki, do wielokrotnego ostrzenia 3

4 FMAX FREZ DO OBRÓBKI WYKAŃCZAJĄCEJ Z WYSOKIM POSUWEM FREZOWANIE PŁASZCZYZN Rys. 1 Ø50 Ø63 Rys. 2 Ø80 Rys. 3 Ø100 Ø125 C DCFSMS DCON KWW DAH DC APMX L8 CBDP LF DCFSMS DCON KWW DAH DC L8 APMX CBDP LF DCFSMS DCON KWW DAH DC L8 APMX CBDP LF KAPR :90 GAMP :+5 CH :0 GAMF :0 TYP GŁOWICY Typ Podziałka gęsta Geometria Dostępność Liczba płytek DC LF DCON CBDP DAH DCFSMS KWW L8 C APMX (mm) RPMX (min-1) FMAX-050A08R FMAX-050A10R FMAX-063A10R FMAX-063A12R FMAX-080B14R FMAX-100B18R FMAX-125B24R Zalecana maks. głębokość skrawania podczas obróbki z ultra wysoką wydajnością: 2 mm. Masa freza (kg) Typ (Rys.) CZĘŚCI ZAPASOWE Śruba do mocowania płytki Nakrętka do mikroregulacji Śruba do regulacji zgrubnej Śruba do regulacji obciążnika wyważającego Śruba mocowująca głowicę Klucz Sworzeń regulacyjny Oznaczenie głowicy FMAX-050A10R HSS04004G HSCX10030H FMAX-063A12R HSS04004G HSCX10030H FMAX-080B14R TSS04505S KSN2 KSS2 HSS05005G HSCX12030H FMAX-100B18R HSS06006G HSCX16035H FMAX-125B24R HSS08008G HSCX20035H 1. Moment dokręcenia TSS04505S=3,5 Nm 2. Wskazówki dotyczące osadzenia płytek i regulacji bicia podano w załączonej instrukcji obsługi. TKY10T RKY25S Obróbka wykańczająca 4 : Standard magazynowy (Płytki z PKD są pakowane po 1 sztuce w opakowaniu) : Na specjalne zamówienie z magazynu w Japonii

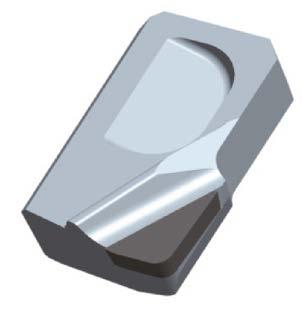

5 L PŁYTKI Numer zamówieniowy Materiał Dostępność L W1 S BS RE Kształt NEW GOER1404PXFR2 MD GOER1408PXFR2 MD BS W1 RE 5 S 10 CHARAKTERYSTYKA NOWEGO GATUNKU DIAMENTU POLIKRYSTALICZNEGO MD2030 Spiek diamentowy o ultradrobnoziarnistej strukturze Optymalny do frezowania Wyższa odporność na pękanie podczas obróbki przerywanej. Bardzo stabilna krawędź skrawająca zapobiegająca powstawaniu zadziorów i zapewniająca doskonałą gładkość powierzchni. MD205 FAZA WIĄŻĄCA CZĄSTECZKI DIAMENTU Odporność na ścieranie MD220 MD230 MD2030 Odporność na pękanie Faza wiążąca Cząsteczki diamentu Materiał fazy wiążącej Silne wiązania pomiędzy cząsteczkami diamentu zapewniają doskonałą stabilność krawędzi skrawającej. Maks. 0,6 mm Maks. 0,6 mm Pomocnicza krawędź skrawająca REGENERACJA Naddatek na ostrzenie: maks. 0.6 mm. Aby utrzymać dobre wyważenie freza, użyć płytek o podobnej wielkości zużycia. Po regeneracji pomocnicza krawędź skrawająca ulega skróceniu, co wpłynie na gładkość powierzchni. * W sprawie optymalnych parametrów regeneracji prosimy o kontakt z naszą firmą. 5

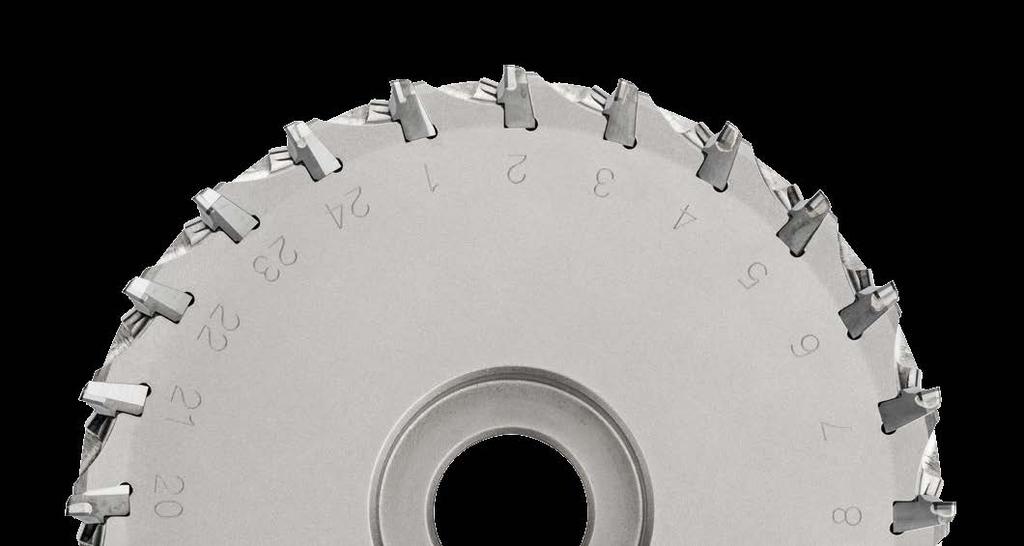

6 FMAX ZALECANE PARAMETRY SKRAWANIA Materiał obrabiany Charakterystyka Gatunek Prędkość skrawania Vc (m/min) Szerokość skrawania ae (mm) Głębokość skrawania ap (mm) Posuw fz (mm/ząb) 0.2 DC* (0.5 3) Si 12.5% MD ( ) 0.5 DC* ( ) 0.08 ( ) N Stop aluminium 0.8 DC* 0.2 DC* ( ) (0.5 3) Si 12.5% MD ( ) 0.5 DC* ( ) 0.08 ( ) 0.8 DC* ( ) * Głębokość skrawania należy dostosować do szerokości skrawania. ZAKRES SKUTECZNEGO ODPROWADZANIA WIÓRA Głębokość skrawania ap (mm) % 40% 60% 80% 100% Frezowanie obwodowe, ae (w % średnicy freza) 6

7 PRZYKŁAD ZASTOSOWANIA Frezowanie wykańczające głowicy cylindrów od strony wydechu z wysokim posuwem. Oznaczenie głowicy Oznaczenie i materiał płytki Materiał obrabiany Obroty (min- 1 ) Prędkość skrawania Vc (m/min) Posuw fz (mm/ząb) 0,2 Posuw nominalny Vf (mm/min) Głębokość skrawania ap (mm) 1,5 Szerokość skrawania ae (mm) 50 Metoda obróbki Obrabiarka Wyniki FMAX-100B18R GOER1408PXFR2(MD2030) Stop aluminium Obróbka z chłodzeniem (na mokro) Typ poziomy Większa wydajność dzięki ponad dwukrotnie większemu posuwowi nominalnemu. Głowica FMAX zapewnia większą stabilność i wysoką gładkość powierzchni. PRZYKŁAD ZASTOSOWANIA Frezowanie wykańczające powierzchni flanszy bloku silnika. Oznaczenie głowicy Oznaczenie i materiał płytki Materiał obrabiany Obroty (min- 1 ) Prędkość skrawania Vc (m/min) Posuw fz (mm/ząb) 0,13 Posuw nominalny Vf (mm/min) Głębokość skrawania ap (mm) 2,5 Szerokość skrawania ae (mm) 20 Metoda obróbki Obrabiarka Wyniki FMAX-080B14R GOER1408PXFR2 (MD2030) Stop aluminium Obróbka z chłodzeniem (na mokro) Typ poziomy Większa wydajność dzięki ponad dwukrotnie większemu posuwowi nominalnemu. Głowica FMAX zapewnia większą stabilność i wysoką gładkość powierzchni. PRZYKŁAD ZASTOSOWANIA Wykres chropowatości powierzchni po obróbce (RZ) w zależności od obrotów.. Oznaczenie głowicy Oznaczenie i materiał płytki Materiał obrabiany FMAX-125B24R GOER1408PXFR2 (MD2030) Głowica cylindrów ADC12 Obroty (min- 1 ) Prędkość skrawania Vc (m/min) Posuw fz (mm/ząb) 0,08 Posuw nominalny Vf (mm/min) Głębokość skrawania ap (mm) 2,0 Szerokość skrawania ae (mm) Metoda obróbki Obrabiarka Wyniki 3 przejścia po 68 mm Wewnętrzne podawanie chłodziwa, ciśnienie 4 MPa Typ poziomy Gładka powierzchnia po obróbce głowicą FMAX, normalne zużycie płytek, brak zadziorów. Nawet przy wysokich obrotach głowica FMAX zapewnia wysoką gładkość powierzchni. Chropowatość powierzchni po obróbce wykańczającej (μm) Obroty (min -1 ) 7
