Optymalny frez do obróbki wykańczającej

Transkrypt

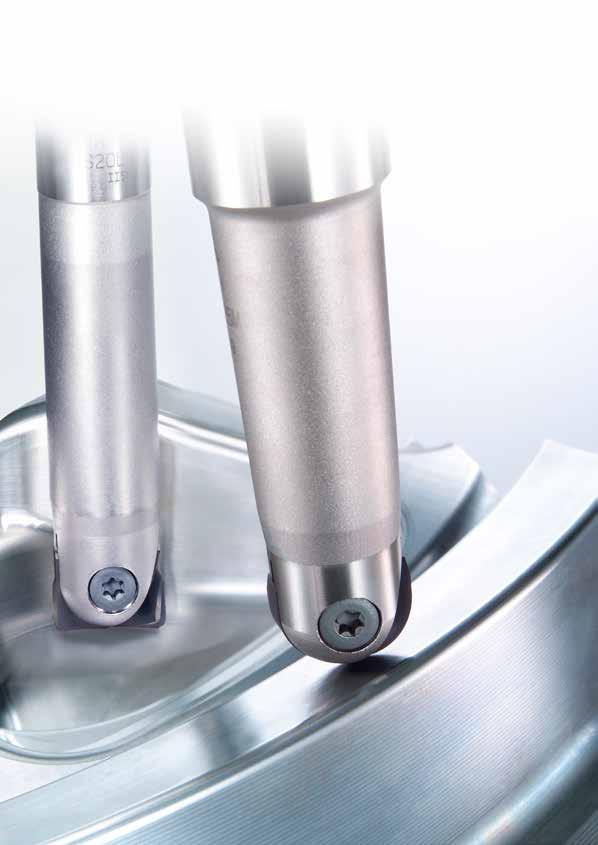

1 Rozszerzony asortyment Frezy palcowe kuliste z płytkami wieloostrzowymi do obróbki wykańczającej Frezy palcowe z płytkami wymiennymi z promieniem naroża do obróbki wykańczającej Wersja B065PL SRF / SRB SUF Frezy palcowe o podwyższonej dokładności z płytkami wieloostrzowymi Optymalny frez do obróbki wykańczającej y y y y y y y Wysoka dokładność pozycjonowania płytek i wysoka sztywność zamocowania. Znaczna obniżka kosztów narzędzi do obróbki wykańczającej. SUF: nowy frez palcowy z promieniem naroża do obróbki wykańczającej. Asortyment frezów palcowych kulistych SRF z płytkami wymiennymi do obróbki wykańczającej rozszerzono o frezy z nowego gatunku węglika MP8010 pokrywanego metodą PVD. Doskonała wydajność skrawania w stali hartowanej i żeliwie. Obecnie dostępne nowe głowice mocowane na gwint do frezów SRF Rozszerzony asortyment wymiarów frezów SUF, średnice: ø10, 12, 16 i 32 mm. Seria SUF, nowe płytki i nowy gatunek MP8010 pokrywany metodą PVD.

2 Frezy palcowe kuliste z płytkami wymiennymi do obróbki wykańczającej SRF Zastosowania Obróbka wykańczająca form, frezowanie kopiowe powierzchni kształtowych Promienie płytki freza R5, R6, R8, R10, R12.5, R15, R16 y Własności Krawędź skrawająca w kształcie litery S Krawędź skrawająca w kształcie litery S jest tak samo ostra, jak w monolitycznych kulistych frezach palcowych. Wysoka dokładność w kierunku promieniowym Tolerancja promienia ±6 µm zapewnia wysoką dokładność powierzchni po obróbce w porównaniu z monolitycznymi frezami palcowymi kulistymi mm 10.00mm 10.01mm Gatunki płytek Węglik w gatunku z powłoką Miracle zapewnia dobre połączenie odporności na ścieranie i na wykruszenia. MP8010 zapewnia doskonałą wydajność skrawania w stalach hartowanych i żeliwie. Stale węglowe Stale stopowe Stale ulepszane cieplnie Stale hartowane 45HRC 65HRC Żeliwo Szeroki asortyment Dostępne 3 typy oprawek dla różnych aplikacji: stalowe, z węglika oraz głowica mocowana na gwint. Oprawki z mocowaniem na gwint pozwalają na zamocowanie różnego typu głowic. MP8010 Wymienna głowica ywydajność skrawania MP8010 zapewnia dwukrotnie większą żywotność freza i wyższą gładkość powierzchni w porównaniu z frezami konwencjonalnymi. MP8010 (µm) Wykres chropowatości MP8010 dorównuje wydajnością CBN podczas obróbki szybkościowej żeliwa. Małe zużycie Duże zużycie 1 Frez nadaje się do użycia Materiał konwencjonalny Frez zużyty <Parametry skrawania> Materiał Typ freza Obroty Prędkość skrawania mm (µm) : Stal na formy wtryskowe (60 HRC) : SRFH20S25M : 5220 min -1 : 80 m/min mm 1.00 Wykres chropowatości Długość skrawania:300m,maks. wysokość nierówności Rz: 3.2µm 2.00 Długość skrawania: 150m,Maks. wysokość nierówności Rz: 6.1µm Posuw na ząb : 0.2 mm/ ząb Głębokość skrawania: 0.2 mm Posuw wgłębny : 0.2 mm Obróbka bez chłodzenia (na sucho) MP8010 Chropowatość powierzchni (μm) MP8010 CBN innego producenta CBN innego producenta <Parametry skrawania> Materiał obrabiany : DIN GG40 Typ freza : SRFH30S32LW Obroty Prędkość : (10 000min -1 ) skrawania : m/min Posuw na ząb : 0.3 mm/ ząb Głębokość skrawania : 0.2 mm Posuw wgłębny : 0.5 mm Obróbka bez chłodzenia (na sucho)

3 Frezy palcowe z płytkami wymiennymi z promieniem naroża do obróbki wykańczającej SUF Zastosowania Obróbka wykańczająca form Promień naroża R0.5, R1, R2, R3 y Własności Płytka Wysoka dokładność Geometria "wiper" Geometria typu "wiper" zapewnia wysoką gładkość powierzchni nawet po zwiększeniu posuwu. Pomocnicza krawędź skrawająca Krótka pomocnicza krawędź skrawająca redukuje drgania podczas obróbki ścianek. Tolerancja promienia naroża R : ±0.010mm : mm R R R Tolerancja średnicy krawędzi skrawającej R R R Zaszlifowanie. Ostra i wytrzymała krawędź skrawająca o nieznacznie esowatym kształcie. Precyzyjne szlifowanie pomocniczej krawędzi skrawającej, promienia naroża oraz dolnej krawędzi wykańczającej ø20 ø19.98 SUF SUFT20R ø20 ø19.98 Frez konwencjonalny ø20(r1) Gatunki płytek Węglik w gatunku z powłoką Miracle zapewnia dobre połączenie odporności na ścieranie i na wykruszenia. MP8010 zapewnia doskonałą wydajność skrawania w stalach hartowanych i żeliwie. Zamienność Płytki SUF mogą być również stosowane w większości głowic typu SRF. Stale węglowe Stale stopowe Stale ulepszane cieplnie Stale hartowane 45HRC 65HRC Żeliwo MP8010 ywydajność skrawania Wysoka dokładność i wydajność frezowania czołowego Frezy SUF zapewniają doskonałą gładkość powierzchni nawet po zwiększeniu posuwu na ząb. fz=0.2 mm/ząb SUF SUFT20R10 fz=0.3 mm/ząb SUF SUFT20R10 fz=0.2 mm/ząb Frez konwencjonalny ø20(r1) (µm) mm (µm) mm (µm) mm <Parametry skrawania> Materiał obrabiany : DIN Ck50 Typ freza : SRFH20S25M Obroty : (3180 min -1 ) Prędkość : 200 m/min skrawania : 0.2 (mm/ ząb) Posuw na ząb Wykres chropowatości Maks. wysokość nierówności Rz: 1.75μm Wykres chropowatości 2.00 Maks. wysokość nierówności Rz: 1.63μm Wykres chropowatości 2.00 Maks. wysokość nierówności Rz: 3.81μm Głębokość skrawania: 0.3 mm Posuw wgłębny : 14 mm Obróbka bez chłodzenia (na ucho) MP8010 ma 3-krotnie wyższą trwałość w porównaniu z gatunkiem standardowym. SUF Materiał konwencjonalny A MP8010 Materiał konwencjonalny B Długość skrawania (m) <Parametry skrawania> : Stal na formy wtryskowe : SRFH20S20L80 : SUFT20R10 : (1270 min -1 ) : 80 m/min Materiał obrabiany Typ freza Płytka Obroty Prędkość skrawania Frezowanie stali hartowanych Wykruszenia Wykruszenia Normalne zużycie Wykruszenia Wykruszenia Posuw na ząb : 0.2 mm/ ząb Głębokość skrawania: 0.2 mm Posuw wgłębny : 5 mm Obróbka bez chłodzenia (na sucho) 2

4 Frezy palcowe kuliste z płytkami wymiennymi do obróbki wykańczającej SRF / SRB y OPRAWKA STALOWA Rys. 1 R L3 B2 Rys. 2 R L3 Rys. 3 Stopy lekkie Żeliwo Stale zwykłe Stale stopowe Stale nierdzewne Stale hartowane R L3 B2 Tylko oprawka w wykonaniu prawym. 3 Typ Standard Półdługi Długi Bardzo długi Liczba zębów (płytek) z x R R D1 D4 D5 L3 B2 Wkręt dociskowy Typ klucza Płytka SRFH10S12M a RS3008T ztky08d SRBT10 SRFT10 12S16M a RS3510T ztky10d SRBT12 SRFT12 16S20M a RS4015T xtky15t SRFT16 SRBT16 20S25M a RS5020T xtky20t 25S32M a RS6025T xtky25t 30S32M a RS8030T xtky30t SRFT30 32S32M a RS8030T xtky30t SRBT30 SRFT32 SRBT32 SRFH10S12L a RS3008T ztky08d SRBT10 SRFT10 12S16L a RS3510T ztky10d SRBT12 SRFT12 16S20L a RS4015T xtky15t 20S25L a RS5020T xtky20t 20S20L80 a RS5020T xtky20t 25S32L s RS6025T xtky25t 25S2500 a RS6025T xtky25t 30S32L s RS8030T xtky30t SRFH20S25E a RS5020T xtky20t 20S20E120 a RS5020T xtky20t 25S32E a RS6025T xtky25t 25S25E150 a RS6025T xtky25t 30S32E a RS8030T xtky30t SRFH20S25X s RS5020T xtky20t 25S32X s RS6025T xtky25t 30S32X s RS8030T xtky30t 32S32X s RS8030T xtky30t (Uwaga) Upewnić się, że płytki są prawidłowo zamontowane. (Patrz strona 6.) Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 a : Standard magazynowy. s : Na specjalne zamówienie z magazynu w Japonii. Typ (Rys.) SRFT16 SRBT16 SRFT30 SRBT30 SRFT30 SRBT30 SRFT30 SRBT30 SRFT32 SRBT32

5 y OPRAWKA Z WĘGLIKÓW SPIEKANYCH Rys. 1 R L3 Tylko oprawka w wykonaniu prawym. Typ Standard Długi A M z x R R Wkręt dociskowy D1 D4 D5 L3 Typ klucza Płytka SRFH10S10MW a RS3008T ztky08d SRBT10 SRFT10 12S12MW a RS3510T ztky10d SRBT12 SRFT12 16S16MW a RS4015T xtky15t SRBT16 SRFT16 20S20MW a RS5020T xtky20t 25S25MW a RS6025T xtky25t SRFT30 30S32MW s RS8030T xtky30t SRBT30 SRFT32 SRBT32 SRFH10S10LW a RS3008T ztky08d SRBT10 SRFT10 12S12LW a RS3510T ztky10d SRBT12 SRFT12 16S16LW a RS4015T xtky15t SRBT16 SRFT16 16S16EW a RS4015T xtky15t SRBT16 SRFT16 20S20LW a RS5020T xtky20t 25S25LW s RS6025T xtky25t 30S32LW s 1 y GŁOWICA MOCOWANA NA GWINT RS8030T xtky30t (Uwaga 1) Płytki SRFT30 jak i SRFT32 można zamontować zarówno w oprawkach typu SRFH30S32MW jak i SRFH30S32LW. Długość całkowita będzie w każdym przypadku inna. (Uwaga 2) Upewnić się, że płytki są prawidłowo zamontowane. (Patrz strona 6.) Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Liczba zębów (płytek) Typ (Rys.) SRFT30 SRBT30 SRFT32 SRBT32 R A 1 H1 Przekrój A-A Kanał do chłodziwa Liczba zębów (płytek) Tylko głowica w wykonaniu prawym. R R D1 D4 D5 1 H1 M Wkręt (kg) Typ klucza dociskowy SRFH16AM0830 a u RS4015T TKY15T 20AM1035 a u RS5020T TKY20T 25AM1240 a u RS6025T TKY25T 30AM1645 a u RS8030T TKY30T (Uwaga 1) W głowicy SRFH30AM1645 można zamontować płytki SUFT30 oraz SRFT32. Długość całkowita będzie w każdym przypadku inna. (Uwaga 2) Montaż głowic mocowanych na gwint, patrz strona 11. Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Masa freza Płytka SRFT16 SRBT16 SRFT30 SRBT30 SRFT32 SRBT32 4

6 Frezy palcowe kuliste z płytkami wymiennymi do obróbki wykańczającej SRF / SRB PŁYTKI Pokrywana Kształt MP6120 MP8010 D1 R F1 S1 Geometria SRFT10 a a a a a a a a a a a a a a a a a a a a a SRBT10 a a a a a a a D D ±0.025 F1 S 1 L 1 ±0.015 S 1 L 1 ±0.015 R±0.006 R±0.006 ZALECANE PARAMETRY SKRAWANIA Materiał obrabiany Twardość Gatunek Prędkość skrawania vc (m/min) Posuw na ząb fz (mm/ząb) Głębokość skrawania ap (mm) P Stal węglowa Stal stopowa HB EP (80 300) 0.2 ( ) <0.05D1 Stal ulepszana cieplnie <45HRC EP (80 200) 0.2 ( ) <0.05D1 Stal narzędziowa stopowa HB EP (80 200) 0.2 ( ) <0.05D1 K Żeliwo szare Wytrzymałość na rozciąganie <350MPa MP ( ) 0.2 ( ) <0.05D1 Żeliwo sferoidalne (GGG) Wytrzymałość na rozciąganie <800MPa MP (80 300) 0.2 ( ) <0.05D1 H Stale hartowane 45 55HRC MP (60 120) 0.2 ( ) <0.05D1 Stale hartowane 55 65HRC MP (60 120) 0.2 ( ) <0.01D1 (Uwaga 1) Powyższe wartości to średnie wartości parametrów rzeczywistej prędkości skrawania. Wartości te mogą ulegać niewielkim zmianom w zależności od stanu obrabiarki, która ma być stosowana i metody zamocowania przedmiotu obrabianego. Wychodząc od powyższych parametrów należy dostosować te wartości do faktycznego stanu obrabiarki. (Uwaga 2) W przypadku frezów palcowych z chwytem z węglików spiekanych istnieje możliwość ustawienia parametrów wyższych o 20%. (Uwaga 3) Uwagi do frezowania stali hartowanej z użyciem gatunku MP8010. Maksymalnie skrócić wysięg freza. Użyć oprawki z węglika spiekanego. Aby zapobiec złamaniu oprawki, należy ustawić odpowiednią głębokość skrawania. 5 a : Standard magazynowy. (2 płytki w jednym opakowaniu)

7 WZORY NA OBLICZENIE PRĘDKOŚCI SKRAWANIA 1. Podstawiającg'SDgr Obliczamy prędkość skrawania w punkcie P. (Prędkość skrawania na obwodzie krawędzi skrawającej) Wzór : Prędkość skrawania = ) D1 sin ' n (m/min) ' =cos -1 ( D1-2ap )+90 % D1 n : Obroty wrzeciona (min -1 ) ap % 2. Podstawiając ap Obliczamy prędkość skrawania w punkcie Q. (Prędkość skrawania na obwodzie krawędzi skrawającej) P Wzór : Prędkość skrawania = 1 2)n ap (D1-ap) (m/min) 000 n : Obroty wrzeciona (min -1 ) D1 Średnica freza (mm) ap : Głębokość skrawania (mm) ' Q ap MONTAŻ PŁYTKI W OPRAWCE 1. Oczyścić płytkę i gniazdo Dokładnie oczyścić płytkę i gniazdo w korpusie oprawki. 2. Montaż płytki Ustawić płytkę znakiem kontrolnym skierowanym do góry, jak pokazano na rysunku i wsadzić od góry wkręt dociskowy (tylko płytki typu SRF). Dokręcić wkręt dociskowy, jednocześnie dociskając mocno płytkę do ścianki gniazda płytki. Zalecane jest użycie smaru typu MK1KS zapobiegającego zatarciu Dokręcić śrubę zalecanym momentem. Wklęsły znak kontrolny 6

8 Frezy palcowe z płytkami wymiennymi z promieniem naroża do obróbki wykańczającej SUF y OPRAWKA STALOWA Rys. 1 Rys. 2 Re ap(maks. głębokość L3 skrawania) B2 Rys. 3 Re ap(maks. głębokość L3 skrawania) Stopy lekkie Żeliwo Stale zwykłe Stale stopowe Stale nierdzewne Stale hartowane Re ap (Maks. głębokość B2 L3 skrawania) Typ Standard Półdługi Długi Bardzo długi Liczba zębów (płytek) R D1 D4 D5 L3 B2 Tylko oprawka w wykonaniu prawym. z x SRFH10S12M a RS3008T ztky08d SUFT10Rpp 12S16M a RS3510T ztky10d SUFT12Rpp 16S20M a RS4015T xtky15t SUFT16Rpp 20S25M a RS5020T xtky20t SUFT20Rpp 25S32M a RS6025T xtky25t SUFT25Rpp 30S32M a RS8030T xtky30t SUFT30Rpp 32S32M a RS8030T xtky30t SUFT32Rpp SRFH10S12L a RS3008T ztky08d SUFT10Rpp 12S16L a RS3510T ztky10d SUFT12Rpp 16S20L a RS4015T xtky15t SUFT16Rpp 20S25L a RS5020T xtky20t SUFT20Rpp 20S20L80 a RS5020T xtky20t SUFT20Rpp 25S32L s RS6025T xtky25t SUFT25Rpp 25S2500 a RS6025T xtky25t SUFT25Rpp 30S32L s RS8030T xtky30t SUFT30Rpp SRFH20S25E a RS5020T xtky20t SUFT20Rpp 20S20E120 a RS5020T xtky20t SUFT20Rpp 25S32E a RS6025T xtky25t SUFT25Rpp 25S25E150 a RS6025T xtky25t SUFT25Rpp 30S32E a RS8030T xtky30t SUFT30Rpp SRFH20S25X s RS5020T xtky20t SUFT20Rpp 25S32X s RS6025T xtky25t SUFT25Rpp 30S32X s RS8030T xtky30t SUFT30Rpp 32S32X s RS8030T xtky30t SUFT32Rpp (Uwaga) Upewnić się, że płytki są prawidłowo zamontowane. (Patrz strona 9.) Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Typ (Rys.) Wkręt dociskowy Typ klucza Płytka 7 a : Standard magazynowy. s : Na specjalne zamówienie z magazynu w Japonii.

9 y OPRAWKA Z WĘGLIKÓW SPIEKANYCH Rys. 1 A M Re ap (Maks. głębokość skrawania) L3 Tylko oprawka w wykonaniu prawym. Typ Standard Długi y GŁOWICA MOCOWANA NA GWINT z x R Wkręt dociskowy D1 D4 D5 L3 Typ klucza Płytka SRFH10S10MW a RS3008T ztky08d SUFT10Rpp 12S12MW a RS3510T ztky10d SUFT12Rpp 16S16MW a RS4015T xtky15t SUFT16Rpp 20S20MW a RS5020T xtky20t SUFT20Rpp 25S25MW a RS6025T xtky25t SUFT25Rpp 30S32MW s RS8030T xtky30t SUFT30Rpp SUFT32Rpp SRFH10S10LW a RS3008T ztky08d SUFT10Rpp 12S12LW a RS3510T ztky10d SUFT12Rpp 16S16LW a RS4015T xtky15t SUFT16Rpp 16S16EW a RS4015T xtky15t SUFT16Rpp 20S20LW a RS5020T xtky20t SUFT20Rpp 25S25LW s RS6025T xtky25t SUFT25Rpp 30S32LW s RS8030T xtky30t SUFT30Rpp SUFT32Rpp (Uwaga 1) W oprawkach SRFH30S32MW i SRFH30S32LW można zamontować płytki SUFT30Roo i SUFT32Roo. Długość całkowita będzie w każdym przypadku inna. (Uwaga 2) Upewnić się, że płytki są prawidłowo zamontowane. (Patrz strona 9.) Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Liczba zębów (płytek) Typ (Rys.) Re A ap (Maks. głębokość skrawania) 1 H1 Przekrój A-A Kanał do chłodziwa Liczba zębów (płytek) R D1 D4 D5 1 H1 M SRFH16AM0830 a u RS4015T TKY15T SUFT16Rpp 20AM1035 a u RS5020T TKY20T SUFT20Rpp 25AM1240 a u RS6025T TKY25T SUFT25Rpp 30AM1645 a u 1 Tylko głowica w wykonaniu prawym RS8030T TKY30T SUFT30Rpp SUFT32Rpp (Uwaga 1) W głowicy SRFH30AM1645 można zamontować płytki SUFT30Roo i SUFT32Roo. Długość całkowita będzie w każdym przypadku inna. (Uwaga 2) Montaż głowic mocowanych na gwint, patrz strona 11. Moment dokręcenia (N m) : RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Typ (Rys.) Wkręt dociskowy Typ klucza Płytka 8

10 Frezy palcowe kuliste z płytkami wymiennymi z promieniem naroża do obróbki wykańczającej SUF PŁYTKI Pokrywane Kształt MP8010 D1 Re F1 ap S1 Geometria SUFT10R05 a a R10 a a R20 a a R05 a a R10 a a R20 a a R30 a a R05 a a R10 a a R15 a a R20 a a R30 a a R05 a a R10 a a F1 ap ±0.015 Re± R15 a a R20 a a R30 a a R05 a a R10 a a D S1 25R20 a a R30 a a R05 a a R10 a a R20 a a R30 a a R05 a a R10 a a R20 a a MONTAŻ PŁYTKI W OPRAWCE 1. Oczyścić płytkę i gniazdo Dokładnie oczyścić płytkę i gniazdo w korpusie oprawki. 2. Montaż płytki Ustawić płytkę znakiem kontrolnym skierowanym do góry, jak pokazano na rysunku i wsadzić od góry wkręt dociskowy (tylko płytki typu SUF). Dokręcić wkręt dociskowy, jednocześnie dociskając mocno płytkę do ścianki gniazda płytki. Zalecane jest użycie smaru typu MK1KS zapobiegającego zatarciu. Dokręcić śrubę zalecanym momentem. Wklęsły znak kontrolny 9 a : Standard magazynowy. (2 płytki w jednym opakowaniu)

11 ZALECANE PARAMETRY SKRAWANIA y FREZOWANIE NAROŻY (Mała szerokość skrawania. ) Materiał obrabiany Twardość Gatunek Prędkość skrawania vc (m/min) Głębokość skrawania ap (mm) Szerokość skrawania ae (mm) Posuw na ząb fz (mm/ząb) P Stal węglowa Stal stopowa HB 200 (80 300) <0.05D1 <0.05D1 0.2 (<0.4) Stal ulepszana cieplnie <45HRC 150 (80 200) <0.05D1 <0.05D ( <0.3) Stal narzędziowa stopowa HB 150 (80 200) <0.05D1 <0.05D ( <0.3) M Stale nierdzewne <270HB 150 ( ) <0.05D1 <0.05D1 0.2 (<0.4) K Żeliwo szare Wytrzymałość na rozciąganie <350MPa MP ( ) <0.05D1 <0.05D1 0.3 (<0.4) Żeliwo sferoidalne (GGG) Wytrzymałość na rozciąganie <350MPa MP (80 300) <0.05D1 <0.1D1 0.3 (<0.4) H Stale hartowane 45 55HRC MP (80 120) <0.05D1 <0.02D1 0.1 (<0.2) Stale hartowane 55 65HRC MP (60 100) <0.05D1 <0.02D1 0.1 (<0.2) Gdy kierunek posuwu wgłębnego jest zgodny z osią freza, np. podczas obróbki wykańczającej ścianek. y FREZOWANIE ROWKÓW NAROŻY (Duża szerokość skrawania. ) Materiał obrabiany Twardość Gatunek Prędkość skrawania vc (m/min) Głębokość skrawania ap (mm) Szerokość skrawania ae (mm) Posuw na ząb fz (mm/ząb) P Stal węglowa Stal stopowa HB 200 (80 300) <0.02D1 <D1 0.2 (<0.4) Stal ulepszana cieplnie <45HRC 150 (80 200) <0.02D1 <D ( <0.3) Stal narzędziowa stopowa HB 150 (80 200) <0.02D1 <D ( <0.3) M Stale nierdzewne <270HB 150 ( ) <0.02D1 <D1 0.2 (<0.4) K Żeliwo szare Wytrzymałość na rozciąganie <350MPa MP ( ) <0.03D1 <D1 0.3 (<0.4) Żeliwo sferoidalne (GGG) Wytrzymałość na rozciąganie <350MPa MP (80 300) <0.03D1 <D1 0.3 (<0.4) H Stale hartowane 45 55HRC MP (80 120) <0.01D1 <D1 0.1 (<0.2) Stale hartowane 55 65HRC MP (60 80) <0.01D1 <D1 0.1 (<0.2) Gdy kierunek posuwu jest prostopadły do osi freza, np. podczas obróbki ścianek bocznych. (Uwaga 1) Parametry skrawania są dotyczą frezów ze standardową oprawką stalową. W razie wystąpienia drgań należy odpowiednio zmniejszyć parametry skrawania. (Uwaga 2) Wartość prędkości skrawania obliczono dla punktów na obwodzie freza. Prędkość wrzeciona obliczamy z następującego równania. Obroty wrzeciona n (min -1 ) = 1000 Prędkość skrawania vc uśrednica freza D1u3.14 (Uwaga 3) Uwagi do frezowania stali hartowanej z użyciem gatunku MP8010. Maksymalnie skrócić wysięg freza. Użyć oprawki z węglika spiekanego. Aby zapobiec złamaniu oprawki, ustawić odpowiednią głębokość skrawania. 10

12 OPRAWKI OPRAWKI DO GŁOWIC MOCOWANYCH NA GWINT y OPRAWKA Z CHWYTEM WALCOWYM Typ D9 D9 D4 D4 D5 D5 H1 H1 M SC16M08S100S s M8 OPRAWKA STALOWA 08S200L s M8 SC20M10S120S s M10 10S220L s M10 SC25M12S125S s M12 12S245L s M12 SC32M16S140S s M16 16S280L s M16 ød9 M H1 OPRAWKA Z WĘGLIKÓW SPIEKANYCH SC16M08S100SW s M8 08S200LW s M8 SC20M10S120SW s M10 10S220LW s M10 SC25M12S125SW s M12 12S245LW s M12 SC32M16S140SW s M16 16S280LW s M16 MONTAŻ GŁOWICY MOCOWANEJ NA GWINT z Przed montażem dokładnie oczyścić część mocującą głowicy oraz oprawki sprężonym powietrzem lub szczotką. x Wkręcić głowicę, zachowując zalecany moment obrotowy i sprawdzić, czy nie ma szczeliny pomiędzy głowicą a oprawką. Gwint Zalecany moment dokręcenia (N m) Rozmiar klucza (mm) M M M M Podczas skrawania frezy nagrzewają się do bardzo wysokich temperatur. Nigdy nie dotykać ich gołymi rękami, gdyż może to spowodować ryzyko oparzeń lub uszkodzeń ciała. Nie dotykać narzędzi skrawających gołymi rękami, gdyż może to spowodować uszkodzenia ciała. 11 s : Na specjalne zamówienie z magazynu w Japonii.

13 y OPRAWKA Z CHWYTEM BT30 M BT30 D9 D5 0 M SC16M08S10-BT30 s M8 ød9 20M10S10-BT30 s M10 25M12S10-BT30 s M12 32M16S10-BT30 s M16 0 y OPRAWKA Z CHWYTEM BT40 M BT40 D9 D5 0 M SC16M08S10-BT40 s M8 ød9 20M10S10-BT40 s M10 25M12S10-BT40 s M12 32M16S10-BT40 s M16 0 y OPRAWKA Z CHWYTEM HSK63A M HSK63A D9 D5 0 M SC16M08S22-HSK63A s M8 ød9 C4 ø63 20M10S24-HSK63A s M10 25M12S27-HSK63A s M12 32M16S28-HSK63A s M

14 SRF/SUF PRZYKŁADY ZASTOSOWAŃ Typ freza Płytka Gatunek SRFH20S25M SRFH20S25M SRFH30S32LW SRFH20S20LW SRFT30 SUFT20R10 MP8010 MP8010 Obrabiarka Bramowe centrum obróbcze Pionowe centrum obróbcze Bramowe centrum obróbcze Pionowe centrum obróbcze Stal na formy wtryskowe Stal na formy wtryskowe Żeliwo Stal stopowa (33 HRC) (60 HRC) (35 HRC) Materiał obrabiany Parametry obróbki Podzespół Forma do żywic Forma prasownicza Forma prasownicza Forma do żywic Prędkość skrawania (m/min) Posuw stołu (mm/ min) Posuw na ząb (mm/ ząb) Głębokość skrawania (mm) Szerokość skrawania (mm) Chłodzenie Chłodziwo wodorozcieńczalne Nadmuch powietrza Nadmuch powietrza Nadmuch powietrza Wyniki Mały hałas i dobra gładkość powierzchni. Wyższa wydajność obróbki, krótszy czas obróbki w porównaniu z konwencjonalnym węglikiem pokrywanym metodą PVD (fizycznie). Stosując parametry skrawania jak dla konwencjonalnego CBN, można uzyskać zwiększoną długość skrawania: m. Wyższa gładkość spodu w porównaniu z frezami wykonanymi z innych materiałów. Dwukrotnie wyższa żywotność freza przy zastosowaniu. 13
