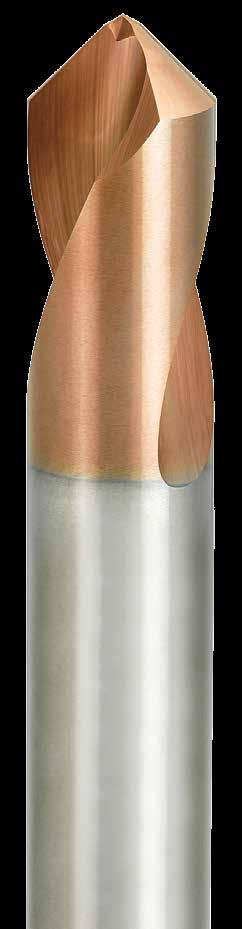

1 NAWIERTAK WIELOFUNKCYJNY DO NAKIEŁKOWANIA I FAZOWANIA B223P

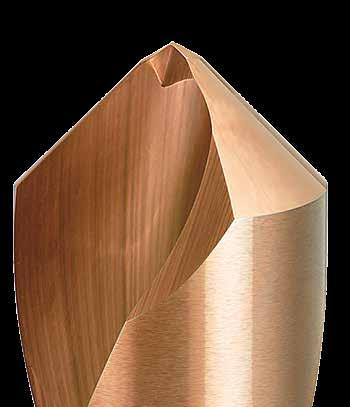

2 WIELOFUNKCYJNY - DO NAKIEŁKOWANIA I FAZOWANIA Nakiełkowanie Fazowanie otworu Fazowanie krawędzi Wykonywanie rowków klinowych CHARAKTERYSTYKA GEOMETRIA Z KOREKCJĄ ŚCINU Korekcja ścinu zapewnia skuteczne odprowadzanie wióra i doskonałą dokładność pozycjonowania. Ujemna geometria wierzchołka zapewnia także wysoką wytrzymałość krawędzi skrawającej. OSTRA KRAWĘDŹ SKRAWAJĄCA I WYSOKA ODPORNOŚĆ NA ZŁAMANIE Ostra krawędź skrawająca i wysoka odporność na złamanie zapewnia stabilną obróbkę i zapobiega powstawaniu zadziorów. Wiertło konwencjonalne 2

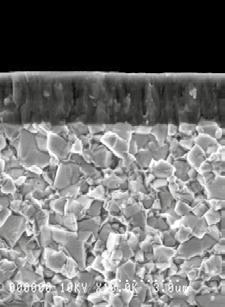

3 BARDZO OSTRA KRAWĘDŹ I WYSOKA ODPORNOŚĆ NA ZŁAMANIE PODWÓJNY KĄT WIERZCHOŁKOWY Podwójny kąt wierzchołkowy zapewnia wytrzymałość rdzenia, co zapobiega nagłemu złamaniu. *Kąt środkowej części dna otworu różny od 90º. Wiertło konwencjonalne Wysoka wytrzymałość rdzenia Większa podatność na złamanie WĘGLIK POKRYWANY W GATUNKU DP1020 Gatunek DP1020 zapewnia doskonałą odporność na ścieranie i niższy współczynnik tarcia - większa trwałość narzędzia i szeroki zakres zastosowań. Powłoka PVD na bazie Al-Ti-Cr-N Temperatura utleniania (Cº) DP1020 Konwencjonalna powłoka PVD Twardość (HV) DO AUTOMATÓW TOKARSKICH Chwyt kompatybilny z tulejami zaciskowymi ER 3

4 90 SERIA WIERTEŁ WIELOFUNKCYJNYCH PL LF DC SIG LU DCON LCF OAL h7 DCON=3 3<DCON<6 6<DCON<10 10<DCON< Chłodzenie zewnętrzne Numer zamówieniowy DC SIG DP1020 LU LCF OAL LF PL DCON 0300S030P a S040P a S050P s S060P a S070P s S080P a S100P a S120P s S160P s Podwójny kąt wierzchołkowy (średnica ok. DC/4) powoduje, że kąt środkowej części dna otworu różny od 90º. Tej części nie można użyć do fazowania krawędzi. 2. Średnica nakiełka powinna być mniejsza od średnicy wiertła DC, długość użytkowa podana orientacyjnie. 4 : Standard Inventory magazynowy. maintained. : Inventory : Na specjalne maintained zamówienie in Japan. z magazynu w Japonii.

5 DOBÓR ŚREDNICY WIERTŁA FAZOWANIE Dla otworu o średnicy D, średnica wiertła (DC) powinna mieścić się w zakresie D < DC < 2D. DC OK X X D Gdy DC jest równa lub większa od dwukrotnej średnicy otworu (2D) Gdy średnica wiertła jest równa lub mniejsza niż D: Gdy średnica otworu D jest równa 5 mm: Średnica wiertła powinna być większa od 6 mm, ale mniejsza od 10 mm. Jeśli średnica wiertła DC jest za duża w porównaniu ze średnicą otworu D, fazowania nie można wykonać. Fazowania nie można wykonać, gdy średnica wiertła DC jest równa średnicy otworu D. NAWIERCANIE NAKIEŁKÓW Nakiełków nie należy wykonywać, gdy średnica wiertła DC jest równa średnicy otworu. Długość użytkowa LU (str. 4) podana orientacyjnie. Podwójny kąt wierzchołkowy (średnica ok. DC/4) powoduje, że kąt środkowej części dna otworu różny od 90º. LU PL DC/4 DC 5

6 ZALECANE PARAMETRY SKRAWANIA P P P Materiał Stale konstrukcyjne (<180HB) DIN C10E itp. Stale węglowe, stopowe ( HB) DIN Ck45, 41CrMo4 itp. Stale węglowe, stopowe ( HB) DIN 40CrNiMoA itp. DC n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) M K K Materiał Austenityczne stale nierdzewne (< 200 HB), DIN X5CrNi189, X5CrNiMo1810 itp. Żeliwa szare (<350MPa) DIN GG30 itp. Żeliwa sferoidalne (<450MPa) DIN GGG40.3 itp. DC n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 1. Przy fazowaniu średnica narzędzia (DC) powinna wynosić D <DC <2D. 2. Podczas obróbki rowków klinowych i fazowania prosimy o zmniejszenie parametrów skrawania. WSKAZÓWKI EKSPLOATACYJNE DLA WIERTEŁ Mocowanie wiertła Długość wiertła Dokładność montażu Cienki element obrabiany Metoda chłodzenia x NG Gdy występuje zginanie OK Podeprzeć detal obrabiany Uchwyt z tuleją zaciskową silnie mocuje wiertło. Nie mocować wiertła za rowek wiórowy. Bicie < 0.03 mm Chłodziwo najlepiej kierować na wierzchołek lub nakiełek. 6

7 WYDAJNOŚĆ SKRAWANIA PORÓWNANIE PODCZAS NAWIERCANIA NAKIEŁKÓW Niższa siła odporu w porównaniu z produktami standardowymi. Materiał Wiertło Prędkość skrawania Vc (m/min) Posuw/obr. fr (mm/ obr.) Rodzaj obróbki Obrabiarka DIN Ck S120P090 Ø Obróbka na mokro, chłodzenie zewnętrzne (emulsja bezchlorowa) Pionowe centrum obróbcze Ø11mm Siła odporu (N) Czas (s) Wiertło konwencjonalne A Wiertło konwencjonalne B PORÓWNANIE PROCESU WIERCENIA NAKIEŁKÓW W STALI NIERDZEWNEJ Podwójny kąt wierzchołkowy i negatywna krawędź skrawająca zapewniają doskonałą trwałość i brak widocznych śladów zużycia. Materiał Wiertło Prędkość skrawania Vc (m/min) Posuw/obr. fr (mm/ obr.) Głębokość otworu odp. średnicy (mm) Rodzaj obróbki Obrabiarka DIN X5CrNi S060P Ø5 Obróbka na mokro, chłodzenie zewnętrzne (chłodziwo nierozpuszczalne w wodzie) Mały automat tokarski Wiertło dalej sprawne Złamanie Wiertło konwencjonalne A Wykruszenia Liczba otworów Wiertło konwencjonalne A Wiertło konwencjonalne B 7

8 WYDAJNOŚĆ SKRAWANIA DOKŁADNOŚĆ POZYCJONOWANIA NAKIEŁKA Podczas wiercenia w stalach nierdzewnych często występują nadmierne uszkodzenia wskutek narostu na krawędzi skrawającej. W porównaniu z wiertłami konwencjonalnymi, które dość szybko ulegają złamaniu, wiertło ma większą trwałość. Materiał Wiertło DIN X46Cr S060P Prędkość skrawania Vc (m/min) Posuw/obr. fr (mm/ obr.) Głębokość otworu odp. średnicy (mm) Ø Rodzaj obróbki Obrabiarka Obróbka na mokro, chłodzenie zewnętrzne (emulsja bezchlorowa) Pionowe centrum obróbcze Wiertło konwencjonalne A Wiertło konwencjonalne B (mm) Po obróbce 90 otworów Pomiar niemożliwy z powodu szybkiego złamania Pomiar niemożliwy z powodu szybkiego złamania PRZYKŁAD ZASTOSOWANIA Wiertło 0400S040P090 Materiał obrabiany (części maszyn) DIN C10E Prędkość skrawania Vc (m/min) 30 Posuw/obr. fr (mm/ obr.) Średnica otworu prowadzącego (mm) Ø3 Rodzaj obróbki Obróbka na mokro, chłodzenie zewnętrzne (emulsja bezchlorowa) Nakiełkowanie i fazowanie Obrabiarka Tokarka numeryczna, narzędzie obrotowe Wyniki W porównaniu z produktami konwencjonalnymi, wiertło wykazuje wyższą trwałość i znacznie mniej zadziorów. Brak zadziorów 8

9 PRZYKŁAD ZASTOSOWANIA Typ wiertła Materiał obrabiany (części maszyn) Prędkość skrawania Vc (m/min) Posuw/obr. fr (mm/ obr.) Średnica otworu pilotowego (mm) Rodzaj obróbki Obrabiarka 0600S060P090 DIN X5CrNi Ø5 Obróbka na mokro, chłodzenie zewnętrzne (chłodziwo nierozpuszczalne w wodzie) Automat tokarski CNC Nakiełkowanie i fazowanie Wyniki W produktach konwencjonalnych często występują wykruszenia krawędzi. Po wykonaniu 200 otworów wiertło nie wykazywało uszkodzeń krawędzi skrawającej. Ponad 200 otworów Wysoka gładkość powierzchni, brak uszkodzeń narzędzia Typ wiertła 0300S030P090 Materiał obrabiany (części maszyn) DIN X12CrNiS188 Prędkość skrawania Vc (m/min) 25 Posuw/obr. fr (mm/ obr.) 0.04 Średnica otworu pilotowego (mm) Ø2.0 Obróbka na mokro powierzchni kształtowej, Rodzaj obróbki chłodzenie zewnętrzne (chłodziwo nierozpuszczalne w wodzie) Obrabiarka Automat tokarski CNC Nakiełkowanie i fazowanie Wiertło konwencjonalne Wyniki Podczas wiercenia produktem konwencjonalnym zadziory wystąpiły w pierwszym otworze. Wiertłem wykonano 60 otworów bez zauważalnych uszkodzeń ani zadziorów, doskonała gładkość powierzchni. Po obróbce 60 otworów Po obróbce 1 otworu Przedstawiono przykłady rzeczywistych aplikacji, w których parametry skrawania mogą być inne od zalecanych. 9
