2 1. Opakowanie i budowa W skromnym białym pudełku, kryje się prawdziwy skarb - G-FLOW, ostatnia konstrukcja firmy innovatek przeznaczona na procesory. Jak zwykle otrzymujemy produkt najwyższej jakości. Dopracowany w każdym szczególe, jednak tym razem ujrzymy zgoła odmienny design niż ten znany z wcześniejszych produktów firmy. Jak możemy wyczytać na stronie producenta G-FLOW zapoczątkował nową generacje high-endowych bloków. Z niecierpliwością czekam na nowe pozycje w katalogu wykonane w tej stylistyce. A tym czasem bliżej zapoznamy się z obiektem naszej recenzji. We wspomnianym wcześniej pudełku znajdziemy ładnie wydaną instrukcję oraz dwie pasty termoprzewodzące: Coollaboratory liquid PRO oraz zwykłą sylikonową pastę Silimore. Dodanie najwydajniejszej obecnie na rynku pasty jest bardzo miłym gestem ze strony producenta. Choć szczerze powiem, że w produkcie tej klasy, zdziwiłbym się gdybym dostał tylko najtańszą. Po wyjęciu dodatkowej zawartości, naszym oczom pokaże się to cudo: Realitynet.pl - przystępnie o komputerach 2

3 Mam nadzieję, że po przejrzeniu powyższych zdjęć, zrozumiecie moje niezdrowe zafascynowanie recenzowanym blokiem. Jeżeli już zaspokoiliście swoje estetyczne potrzeby, zapraszam do bliższego zapoznania się z poszczególnymi elementami G-FLOW. Tak, rozbierzemy go na części pierwsze i przyjrzymy się im z każdej strony. Spód bloku został wykonany z niklowanej miedzi. Strona przylegająca do Realitynet.pl - przystępnie o komputerach 3

4 procesora jest idealni płaska, jednak nie została wypolerowana na lustro. Co jak wiemy nie ma żadnego wpływu na wydajność, więc nie jest wymagane. Strona, odpowiedzialna za oddawanie ciepła do cieczy, może wywołać zdziwienie u użytkowników chłodzenie cieczą. Nie ujrzymy tu wielu rzędów pinów, konstrukcja została oparta o długie finy. Teraz pewnie rozlegną się głosy "a co w tym takie dziwnego?". Otóż drodzy czytelnicy, nie dość, że grubości jednego fina nie można podać w dziesiątych częściach milimetra, to dodatkowo umieszczone je w przeciwnym kierunku niż w innych blokach opartych na finach. Podłużne wybrzuszenia biegną obrócone o 90 względem kierunku ruchu cieczy. Wielu powie.. pomyłka. Być może blok tylko ładnie wygląda, a wydajność pozostawia wiele do życzenia. Czy jednak można sądzić, że konstrukcja ta jest nieprzemyślana, nie poznając dokładniej budowy całego bloku, czy wreszcie nie poddając go testom wydajności? Nie, dlatego wstrzymajmy się z oceną zdrowia psychicznego inżynierów, którzy opracowali G-FLOW i zobaczmy co jeszcze kryje się we wnętrzu tego ciekawego produktu. Kolejnym elementem, umieszczonym pomiędzy dwoma niklowanymi częściami, jest anodyzowana na czarno wykonana w całości z aluminium zapinka. Jak widać za jej pomocą zamontujemy blok tylko na jeden socket, w tym wypadku będzie to AM2. Trzeba przyznać, że taka dbałość o wygląd tego elementu jest niespotykana. Realitynet.pl - przystępnie o komputerach 4

5 Przyszedł czas na top bloku, został on wykonany podobnie jak spód z niklowanej miedzi. Z wierzchu widzimy wygrawerowaną nazwę bloku oraz logo innovatek. Całość została wypolerowana na półmat. Wszystkie otwory przeznaczone pod czarne śruby imbusowe zostały podfrezowane, tak by główki imbusów nie wystawały ponad idealną powierzchnie topu. W dość sporej odległości od siebie umieszczono gwinty przeznaczone, na dołączone do bloku, złączki skręcane na wąż 8/10. Odwracając ten element na drugą stronę, ujrzymy... finy, długie wypukłe "linie", tym razem biegnące zgodnie z kierunkiem przepływającego płynu. Czyżby konstrukcja ta miała odbierać ciepło z wody i przekazywać je do otoczenia? Możliwe, że również to robi, jednak nie to było celem konstruktorów. Nie sądzę by ciepło oddawane w ten sposób, miało jakiś wpływ na obniżenie temperatury cieczy. Czemu w takim razie one służą? Postaram się o tym napisać w podsumowaniu, tuż po testach. Realitynet.pl - przystępnie o komputerach 5

6 2. Testy i podsumowanie Platforma testowa: Procesor: AMD Athlon Orleans Płyta główna: ECS KN3 SLI2 Pamięć: Buffalo Firestix 2x1gb PC CL5 Karta graficzna: XFX 7900GT Dysk Twardy: Samsung SP2504C Zasilacz: Topower TOP-420P7 U12 EZ Testowy układ chłodzenia: Blok na procesor: innovatek G-FLOW Blok na procesor: Swiftech Apogee Blok na procesor: Realitynet Frost3Duo Blok na kartę graficzną: innovatek Cool-Matic Pompka: Laing DCC + rezerwuar Alphacool Chłodnica: Cooltek Dual + 2x Fander FX120 Do testów użyto pasty Coollaboratory Liquid Pro Procedura testowa: Test został przeprowadzony na jednordzeniowym procesorze Athlon Orlenas. Procesor został pokręcony do częstotliwości 2750Mhz przy napięciu 1,4V. Na wykresach zostały podane również wyniki osiągnięte przez Swiftech Apogee oraz Realitynet Frost3Duo. Każdy z nich został poddany tej procedurze testowej. Tuż po założeniu każdego bloku, procesor został poddany na 30minut obciążeniu programem ORTHOS. Następnie przeprowadziłem dwa etapy testu: IDLE - gdzie temperatura procesora została spisana po godzinie pracy z systemem. STRESS - gdzie temperatura została spisana po godzinie obciążenia procesora za pomocą programu ORTHOS Do pomiary temperatury procesora został użyty program SpeedFan (odczyt z core procesora), natomiast temperatura wody została zmierzona cyfrowym termometrem, którego sonda została umieszczona w rezerwuarze. Na poniższych wykresach w dwóch przypadkach, podana temperatura procesora jest niższa od temperatury wody. Jest to oczywiście niemożliwe i świadczy tylko o źle skalibrowanej diodzie w procesorze. Realitynet.pl - przystępnie o komputerach 6

7 Prosta z pozoru konstrukcja pokazała, że nie trzeba setek pinów, by zbudować bardzo wydajny blok. W czym tkwi tajemnica? Wytłumaczenie jest proste. Ułożenie finów na spodzie i na topie w przeciwnych kierunkach powoduje turbulencje cieczy. Zwiększa to odbiór ciepła ze spodu. Kolejnym plusem bloku, są bardzo niskie opory stawiane płynącemu płynowi, a zoptymalizowanie bloku tak by był wydajny przy niskich przepływach (wystarczy około 20 l/h), pozwala nam na stosowanie słabych pomp. Inżynierowie innovatek'a zadbali by dać nam bardzo wydajny blok, równie dobrą pracę zrobili ludzie odpowiedzialni ze design G-FLOW. Nie sposób nie zachwycić się pięknym niklowanym topem. Idealnie się z nim komponuje czarna aluminiowa zapinka (która nie wiem czemu, ale kojarzy mi się z X-wingiem ). Do tego dodać jeszcze najwyższą jakość wykonania: nie znajdziemy tu nierównych, ostrych powierzchni. Wszystko zostało idealne dopracowane. Produkt innnovatek'a jest chyba najpiękniejszym blokiem na procesor jaki widziałem. Niestety za najwyższą jakość i markę, musimy zapłacić odpowiednią cenę. Być może Was ona przerazi, G-FLOW jest droższy od najniższych modeli dwurdzeniowych procesorów AMD, przyjdzie nam za niego zapłacić 459 zł. Realitynet.pl - przystępnie o komputerach 7

8 Dużo, jednak jest to blok skierowany dla entuzjastów chłodzenia cieczą, dla których wydanie na blok więcej pieniędzy niż na CPU nie będzie problemem. Trzeba też pamiętać, że płacimy tu za blok, spełniający normy AMD oraz normy UE... Czy blok jest idealny, całkowicie pozbawiony wad? Otóż nie, niestety podczas użytkowania tej konstrukcji, natknąłem się na kilka problemów związanych z montażem. Pierwszym problemem było przykręcenie bloku do backplate, z pozoru prosta czynność. Jednak musimy użyć do tego oryginalnych śrubek od socket'owego koszyka, niestety producent mojej płyty stosuje inny koszyk niż standardowy i śruby okazały się za krótkie. Kontaktowałem się w tej sprawie z dystrybutorem i zostałem poinformowany iż problem jest znany i nowe partie bloku są wyposażane w odpowiednie śruby. Kolejną sprawą, która przysporzyła mi kłopotów, był backplate na jednej z płyt dostarczonych do redakcji. Jak się okazało miał lekko zwiększoną odległość między otworami na śruby. Skutkiem takiej modyfikacji backplate, było uniemożliwienie montażu bloku na płycie. Nie wiem czy sprawa została jakoś rozwiązana, gdy będę miał jakieś informację na ten temat, nie omieszkam o tym poinformować. Co poniektórzy za wadę, uznają kompatybilność tylko z jedną podstawką, wymuszającą zmianę bloku, przy przejściu na inną platformę. Czy jednak możemy uznać to za wadę? Wydaje mi się, że nie, bloku nie kupią "zwykli" użytkownicy, tylko ludzie, dla których wydanie kilku tysięcy na chłodzenie nie będzie stanowiło wielkiego poświęcenia. Plusy design wykonanie wyposażenie łatwy montaż wydajność Minusy niekompatybilny z niektórymi płytami głównymi Blok dostarczył dystrybutor innovatek'a na Polskę, firma PC-TUNING. Realitynet.pl - przystępnie o komputerach 8

9 Płyta główna, która była podstawą platformy testowej, została dostarczona przez firmę ECS ELITEGROUP. Platforma testowa: Procesor: AMD Athlon Orleans Płyta główna: ECS KN3 SLI2 Pamięć: Buffalo Firestix 2x1gb PC CL5 Karta graficzna: XFX 7900GT Dysk Twardy: Samsung SP2504C Zasilacz: Topower TOP-420P7 U12 EZ Testowy układ chłodzenia: Blok na procesor: innovatek G-FLOW Blok na procesor: Swiftech Apogee Blok na procesor: Realitynet Frost3Duo Blok na kartę graficzną: innovatek Cool-Matic Pompka: Laing DCC + rezerwuar Alphacool Chłodnica: Cooltek Dual + 2x Fander FX120 Do testów użyto pasty Coollaboratory Liquid Pro Procedura testowa: Test został przeprowadzony na jednordzeniowym procesorze Athlon Orlenas. Procesor został pokręcony do częstotliwości 2750Mhz przy napięciu 1,4V. Na wykresach zostały podane również wyniki osiągnięte przez Swiftech Apogee oraz Realitynet Frost3Duo. Każdy z nich został poddany tej procedurze testowej. Tuż po założeniu każdego bloku, procesor został poddany na 30minut obciążeniu programem ORTHOS. Następnie przeprowadziłem dwa etapy testu: IDLE - gdzie temperatura procesora została spisana po godzinie pracy z Realitynet.pl - przystępnie o komputerach 9

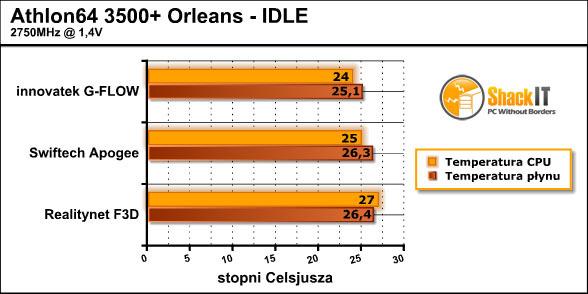

10 systemem. STRESS - gdzie temperatura została spisana po godzinie obciążenia procesora za pomocą programu ORTHOS Do pomiary temperatury procesora został użyty program SpeedFan (odczyt z core procesora), natomiast temperatura wody została zmierzona cyfrowym termometrem, którego sonda została umieszczona w rezerwuarze. Na poniższych wykresach w dwóch przypadkach, podana temperatura procesora jest niższa od temperatury wody. Jest to oczywiście niemożliwe i świadczy tylko o źle skalibrowanej diodzie w procesorze. Prosta z pozoru konstrukcja pokazała, że nie trzeba setek pinów, by zbudować bardzo wydajny blok. W czym tkwi tajemnica? Wytłumaczenie jest proste. Ułożenie finów na spodzie i na topie w przeciwnych kierunkach powoduje turbulencje cieczy. Zwiększa to odbiór ciepła ze spodu. Kolejnym plusem bloku, są bardzo niskie opory stawiane płynącemu płynowi, a zoptymalizowanie bloku tak by był wydajny przy niskich przepływach (wystarczy około 20 l/h), pozwala Realitynet.pl - przystępnie o komputerach 10

11 nam na stosowanie słabych pomp. Inżynierowie innovatek'a zadbali by dać nam bardzo wydajny blok, równie dobrą pracę zrobili ludzie odpowiedzialni ze design G-FLOW. Nie sposób nie zachwycić się pięknym niklowanym topem. Idealnie się z nim komponuje czarna aluminiowa zapinka (która nie wiem czemu, ale kojarzy mi się z X-wingiem ). Do tego dodać jeszcze najwyższą jakość wykonania: nie znajdziemy tu nierównych, ostrych powierzchni. Wszystko zostało idealne dopracowane. Produkt innnovatek'a jest chyba najpiękniejszym blokiem na procesor jaki widziałem. Niestety za najwyższą jakość i markę, musimy zapłacić odpowiednią cenę. Być może Was ona przerazi, G-FLOW jest droższy od najniższych modeli dwurdzeniowych procesorów AMD, przyjdzie nam za niego zapłacić 459 zł. Dużo, jednak jest to blok skierowany dla entuzjastów chłodzenia cieczą, dla których wydanie na blok więcej pieniędzy niż na CPU nie będzie problemem. Trzeba też pamiętać, że płacimy tu za blok, spełniający normy AMD oraz normy UE... Czy blok jest idealny, całkowicie pozbawiony wad? Otóż nie, niestety podczas użytkowania tej konstrukcji, natknąłem się na kilka problemów związanych z montażem. Pierwszym problemem było przykręcenie bloku do backplate, z pozoru prosta czynność. Jednak musimy użyć do tego oryginalnych śrubek od socket'owego koszyka, niestety producent mojej płyty stosuje inny koszyk niż standardowy i śruby okazały się za krótkie. Kontaktowałem się w tej sprawie z dystrybutorem i zostałem poinformowany iż problem jest znany i nowe partie bloku są wyposażane w odpowiednie śruby. Kolejną sprawą, która przysporzyła mi kłopotów, był backplate na jednej z płyt dostarczonych do redakcji. Jak się okazało miał lekko zwiększoną odległość między otworami na śruby. Skutkiem takiej modyfikacji backplate, było uniemożliwienie montażu bloku na płycie. Nie wiem czy sprawa została jakoś rozwiązana, gdy będę miał jakieś informację na ten temat, nie omieszkam o tym poinformować. Co poniektórzy za wadę, uznają kompatybilność tylko z jedną podstawką, wymuszającą zmianę bloku, przy przejściu na inną platformę. Czy jednak możemy uznać to za wadę? Wydaje mi się, że nie, bloku nie kupią "zwykli" użytkownicy, tylko ludzie, dla których wydanie kilku tysięcy na chłodzenie nie będzie stanowiło wielkiego poświęcenia. Plusy design wykonanie wyposażenie łatwy montaż wydajność Minusy niekompatybilny z niektórymi płytami głównymi Realitynet.pl - przystępnie o komputerach 11

12 Blok dostarczył dystrybutor innovatek'a na Polskę, firma PC-TUNING. Płyta główna, która była podstawą platformy testowej, została dostarczona przez firmę ECS ELITEGROUP. Realitynet.pl - przystępnie o komputerach 12
