2 1. Rozdział 1 Powyższe sposoby przedstawiały sposób na skokową regulację. teraz przyszedł czas na przedstawienie sposobu na płynną regulację. Najprostszy sposób to użycie potencjometru o wartości 20 47Ω Sposób podłączenia jest bardzo prosty. Przewód zasilający od wentylatora podłączamy do suwaka potencjometru natomiast zasilanie do jednego z jego końców. W efekcie otrzymujemy regulację w zakresie ~6V 12V, najniższe napięcie uzależnione jest od zastosowanego potencjometru oraz od prądu jaki pobiera sam wentylator. Należy pamiętać aby moc samego potencjometru wynosiła co najmniej 2W, a zalecana byłaby większa. Kolejnym sposobem na płynną regulację jest zastosowanie tranzystora jako elementu wykonawczego czyli regulatora, a jako element sterujący stosujemy wtedy potencjometr, ale już małej mocy. Sam potencjometr nie jest obciążony więc nie grzeje się, a tym bardziej nie może się spalić. W przypadku kiedy chcemy podłączyć więcej wentylatorów niż jeden pod taki regulator warto zastosować choć mały radiator na tranzystor, aby lepiej rozprowadzić ciepło wydzielane podczas pracy. Tranzystor BD 140 Realitynet.pl - przystępnie o komputerach 2

3 Najlepszym sposobem regulacji wg mnie jest użycie prostego i popularnego stabilizatora napięcia typu LM317. Prostota wykonania takiego regulatora i jego cena, jest bardzo zachęcająca do wykonania jego. Do wykonania regulatora potrzebne będą nam trzy lub cztery elementy w zależności od wersji jaką wybierzemy. Dla pewności, że nie uszkodzimy regulatora napięcia, należy założyć na niego malutki radiator. Jeżeli chcemy zastosować kilka takich regulatorów na jednym radiatorze, należy zastosować przekładki silikonowe, aby sam układ nie dotykał radiatora. Śruba, która prykręci układ do radiatora powinna być również odizolowana. UWAGA pamiętajcie o zastosowaniu pasty termoprzewodzącej (może być zwyły silikon termoprzewodzący) pomiędzy stabilizator a radiator. Jest to najlepszy i najbardziej pewny sposób płynnej regulacji obrotami wentylatora. Sam proponuje zastosować połączenie wg schematu drugiego gdzie mamy ograniczone napięcie minimalne do około 5V, co pozwoli na rozruch wentylatora, po ponownym włączeniu komputera przy ustawieniu potencjometru na minimum. Realitynet.pl - przystępnie o komputerach 3

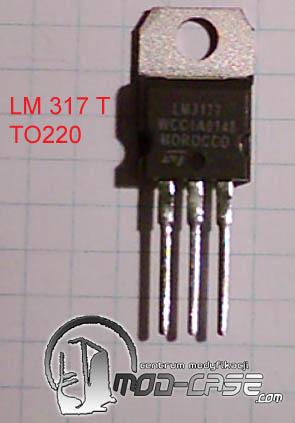

4 Stabilizator LM317T w obudowie TO220 Realitynet.pl - przystępnie o komputerach 4

5 Są to podstawowe aplikacje jakie można zastosować przy regulacji obrotów wentylatora. Proste, tanie i łatwe w wykonaniu. Nie powinny one sprawić żadnego problemu nawet początkującemu modderowi. Sam mam wykonany regulatora wg ostatniego schematu, który jest prosty w budowie, a umożliwia nam płynna regulację w zakresie od ą5v do około 11.75V. Autor nie poleca wykorzystywać w/w sposobów regulacji obrotów wentylatorów dla wentylatorów umieszczonych na kartach graficznych. Redakcja Realitynet.pl nie ponosi odpowiedzialności za wynikłe szkody z nieumiejętnego wykorzystania materiałów zawartych w artykule. Pamiętaj: uszkodzenie plomb na obudowie równa się z utratą gwarancji. Powyższe sposoby przedstawiały sposób na skokową regulację. teraz przyszedł czas na przedstawienie sposobu na płynną regulację. Najprostszy sposób to użycie potencjometru o wartości 20 47Ω Sposób podłączenia jest bardzo prosty. Przewód zasilający od wentylatora podłączamy do suwaka potencjometru natomiast zasilanie do jednego z jego końców. W efekcie otrzymujemy regulację w zakresie ~6V 12V, najniższe napięcie uzależnione jest od zastosowanego potencjometru oraz od prądu jaki pobiera sam wentylator. Należy pamiętać aby moc samego potencjometru wynosiła co najmniej 2W, a zalecana byłaby większa. Realitynet.pl - przystępnie o komputerach 5

6 Kolejnym sposobem na płynną regulację jest zastosowanie tranzystora jako elementu wykonawczego czyli regulatora, a jako element sterujący stosujemy wtedy potencjometr, ale już małej mocy. Sam potencjometr nie jest obciążony więc nie grzeje się, a tym bardziej nie może się spalić. W przypadku kiedy chcemy podłączyć więcej wentylatorów niż jeden pod taki regulator warto zastosować choć mały radiator na tranzystor, aby lepiej rozprowadzić ciepło wydzielane podczas pracy. Tranzystor BD 140 Najlepszym sposobem regulacji wg mnie jest użycie prostego i popularnego stabilizatora napięcia typu LM317. Prostota wykonania takiego regulatora i jego Realitynet.pl - przystępnie o komputerach 6

7 cena, jest bardzo zachęcająca do wykonania jego. Do wykonania regulatora potrzebne będą nam trzy lub cztery elementy w zależności od wersji jaką wybierzemy. Dla pewności, że nie uszkodzimy regulatora napięcia, należy założyć na niego malutki radiator. Jeżeli chcemy zastosować kilka takich regulatorów na jednym radiatorze, należy zastosować przekładki silikonowe, aby sam układ nie dotykał radiatora. Śruba, która prykręci układ do radiatora powinna być również odizolowana. UWAGA pamiętajcie o zastosowaniu pasty termoprzewodzącej (może być zwyły silikon termoprzewodzący) pomiędzy stabilizator a radiator. Jest to najlepszy i najbardziej pewny sposób płynnej regulacji obrotami wentylatora. Sam proponuje zastosować połączenie wg schematu drugiego gdzie mamy ograniczone napięcie minimalne do około 5V, co pozwoli na rozruch wentylatora, po ponownym włączeniu komputera przy ustawieniu potencjometru na minimum. Stabilizator LM317T w obudowie TO220 Realitynet.pl - przystępnie o komputerach 7

8 Są to podstawowe aplikacje jakie można zastosować przy regulacji obrotów wentylatora. Proste, tanie i łatwe w wykonaniu. Nie powinny one sprawić żadnego problemu nawet początkującemu modderowi. Sam mam wykonany regulatora wg ostatniego schematu, który jest prosty w budowie, a umożliwia nam płynna regulację w zakresie od ą5v do około 11.75V. Autor nie poleca wykorzystywać w/w sposobów regulacji obrotów wentylatorów dla wentylatorów umieszczonych na kartach graficznych. Redakcja Realitynet.pl nie ponosi odpowiedzialności za wynikłe szkody z nieumiejętnego wykorzystania materiałów zawartych w artykule. Pamiętaj: uszkodzenie plomb na obudowie równa się z utratą gwarancji. Realitynet.pl - przystępnie o komputerach 8
