DIAGNOSTYKA I NAPRAWA SPRZĘTU KOMPUTEROWEGO PŁYTA GŁOWNA

Transkrypt

1 DIAGNOSTYKA I NAPRAWA SPRZĘTU KOMPUTEROWEGO PŁYTA GŁOWNA

2 Rodzaje płyt głownych opis ATX -w komputerach składakach wyższej klasy instaluje się zwykle płyty główne w formacie ATX. Mają one rozmiar 305 x 244 milimetry, mogą pomieścid nawet trzy karty graficzne lub cztery karty rozszerzeo - takie jak karta TV czy dźwiękowa. Duże radiatory na najważniejszych układach chronią je przed przegrzaniem. Dedykowane sa dla zestawów o dużej wydajności, które użytkownika planuje rozbudowad w przyszłości. Micro-ATX - w większości komputerów domowych montuje się płyty w formacie Micro-ATX o maksymalnym rozmiarze 244 x 244 milimetry. Na takiej płycie można zwykle zamontowad jedną kartę graficzną i dwie lub trzy inne karty rozszerzeo. Zaletą tego rozwiązania jest mniejszy format, co pozwala zredukowad wielkośd obudowy. Minusy? Ograniczone możliwości rozbudowy zestawu. Mini-ITX - dla minikomputerów (na przykład nettopów czy zestawów barebone) przeznaczone są płyty w formacie Mini-ITX (171 x 171 milimetrów). Możliwości rozbudowy komputera skonstruowanego na bazie takiej płyty są bardzo ograniczone (przeważnie jest na nich tylko jeden port rozszerzeo). Zaleta? Zwykle całkowiecie pasywne chłodzenie, a więc totalna cisza.

3

4

5 1. Chip audio: wszystkie płyty mają wbudowaną kartę dźwiękową. Często pozwala ona na podłączenie nawet do ośmiu głośników. 2. PCI-Express X4: do tego złącza można podłączad różnego rodzaju karty rozszerzeo oraz dyski SSD. 3. Złącze wentylatora: do podłączania wentylatora chłodzącego procesor i zapewniającego obieg powietrza w obudowie. 4. Gniazda USB 2.0: do gniazd USB na płycie można podłączyd na przykład zamontowany w obudowie czytnik kart. 5. UEFI: To nowy typ BIOS-u, czyli programu podstawowego komputera (pośredniczy w komunikacji między systemem a sprzętem). 6. PCI-Express x1: zwykle do tego slotu podłącza się dodatkową kartę sieci kablowej LAN. 7. PCI-Express x16 i x8: do podłączania kart graficznych. Aby zwiększyd wydajnośd w grach, można ze sobą połączyd kilka kart. 8. Bateria: dzięki baterii najważniejsze ustawienia systemu są zachowane nawet po wyłączeniu komputera. 9. Chipset: Chipset między innymi steruje transmisją danych między procesorem, pamięcią RAM, kartą graficzną i dyskiem 10. Kontroler sata: układ ten steruje przepływem danych do i z dysków podłączonych do komputera złączem SATA. 11. Gniazda SATA: do podłączenia dysków twardych i SSD, które znajdowad się będą wewnątrz komputera. 12. Gniazda USB 3.0: jeśli na obudowie komputera są gniazda USB 3.0, są one podłączone do tego złącza. 13. Stabilizator napięcia: procesor musi mied zapewnione stabilne zasilanie. Specjalne układy regulują napięcie. 14. Gniazdo procesora: przykładowa płyta ma gniazdo LGA 1155 przeznaczone dla procesorów Intel Sandy Bridge. 15. Gniazdo pamięci: cztery złącza RAM na przykładowej płycie pozwalają zainstalowad aż 32 GB pamięci operacyjnej. 16. Gniazdo zasilania: do tego gniazda podłącza się zasilacz zainstalowany w obudowie komputera.

6 Rodzaje gniazd procesorów Gniazdo procesora (podstawka): Procesor AMD czy Intel? To kluczowe pytanie przy wyborze płyty głównej. Jednak dane modele płyt głównych kompatybilne są tylko i wyłącznie z konkretnymi rodzinami procesorów danego producenta. Na przykład nowe procesory Intel Sandy Bridge (i3 i i5) wymagają gniazda w standardzie LGA 1155, a procesory AMD Llano (A6 i A8) - podstawki oznaczonej jako FM1.

7

8

9

10 Płyta głowna nowej generacji Obecne płyty główne zawierają sporo nowoczesnych rozwiązao: CrossFire x8 SLI x8 esata ROG Connect SupremeFX X-Fi FireWire

11

12 SLI, CrossFire Technologia opierająca się na wzmocnieniu procesu obróbki grafiki poprzez dodanie dodatkowego układu graficznego

13 SLI, CrossFire

14 esata Jest to zewnętrzny port SATA przeznaczony do podłączania pamięci zewnętrznych.

15 ROG Connect Technologia wymyślona przez firmę ASUS głownie dla potrzeb overlocking-u. Umożliwia zwiększenie wydajności podzespołów na płycie i testowanie ich w czasie rzeczywistym za pomocą zewnetrznego urządzenia (laptop, smartfon, PDA).

16 SupremeFX X-F Wydajniejsza wielokanałowa karta dzwiękowa zintegrowana na płycie głównej.

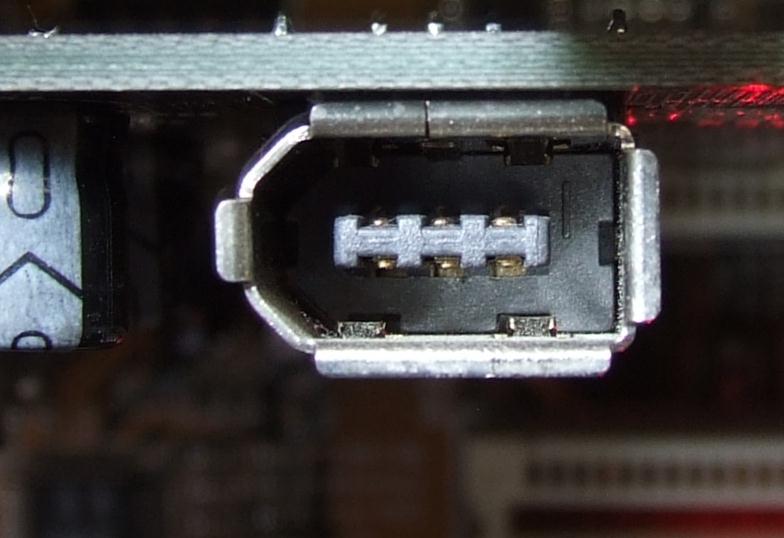

17 FireWire Standard łącza szeregowego podobnego do USB ale umożliwiajacego szybszą transmisję danych i lepszą synchronizację
