1 tel Piekary, dnia: INSTRUKCJA OBSŁUGI Potrzebne narzędzia: 1. Wiertło koronowe do wykonywania otworów w ściankach studni. 2. Wykonanie wejść rur jest również możliwe pilarką do drewna lub wyrzynarką. 3. Wkrętarka do śrub. Przygotowanie UWAGA! Wszystkie korpusy studni są dopuszczone do obciążeń D400.bez konieczności betonowania. Zwieńczenia studni o dopuszczalnym nacisku 125 kn zalecane są do umieszczania w chodnikach. W jezdniach zalecane jest stosowanie zwieńczeń o dopuszczalnym nacisku 400 kn. Podłoże Istnieją dwa sposoby posadowienia korpusu studni. 1.montaż na płycie dennej z tworzywa. W przypadku montażu rozdzielni elektrycznych należy umieścić rurę odwadniającą w jednym z otworów odpływowych. 2.Montaż bezpośrednio na podsypce gresowej, gdzie pierwszą sekcję należy umieścić na dobrze zagęszczonym i wyrównanym podłożu o grubości około 300mm wykonanego z gresu o średnicy 16-22mm.Ten rodzaj montażu podowuje bardzo dobre odprowadzanie wody. Montaż sekcji studni Studnia składa się z sekcji, dlatego łatwe jest dostosowanie jej do indywidualnych potrzeb. Nie określamy standardowych wysokości studni. Zależą one wyłącznie od ilości sekcji. Każda sekcja ma wysokość 75 mm. Sekcje układa się bezpośrednio na siebie tak że się nawzajem "zamykają" (nie skręca się sekcji nawzajem) Sekcje układa się aż do uzyskania odpowiedniej wysokości (rysunek poniżej). Sekcje nie muszą być uszczelniane między sobą. ISO 9001: strona 1 z 6

2 W przypadku konieczności uszczelnienia korpusu między sekcjami można stosować uniwersalne uszczelniacze bitumiczne. kostka asfalt rama pokrywa Montaż ramy oraz pokrywy studni. Ramę umieszcza się na ostatniej sekcji studni Ramę można przykręcić do sekcji wkrętami. Jeśli zastosowana jest pokrywa ryglowana,sekcja do której jest montowana posiada dostosowane wycięcia do rygli. Pokrywy Pokrywę umieszcza się tylko i wyłącznie w ramie do niej przeznaczonej. Są to ramy z umieszczoną tabliczką znamionową. Pokrywa A-15 przeznaczona jest do używania na terenach zielonych Pokrywa B-125 kn przeznaczona jest do używania chodnikach oraz ścieżkach rowerowych. Pokrywa 400 kn przeznaczona jest do używania w jezdniach. Wykonywanie otworów Otwory dla przeprowadzenia kabla lub rury przez ściany studni. Przynajmniej jedna cała sekcja powinna znajdować się pod wykonanym otworem oraz trzy sekcje nad otworami. Zaleca się wykonywanie otworów w krótszych bokach studni. Dotyczy to szczególnie przypadków gdzie studnia jest częścią instalacji światłowodowej. Otwory wykonuje się pomiędzy dwoma sekcjami studni, co widać na rysunku obok Wykonywanie otworów zaleca się robić wiertłem koronkowym do metalu lub pilarką. Studnie można zamówić z gotowymi otworami dla rur o średnicy 40,50,60,100, ,160mm Możliwe jest też zamówienie studni gotowej do nałożenia na istniejącą instalację. strona 2 z 6

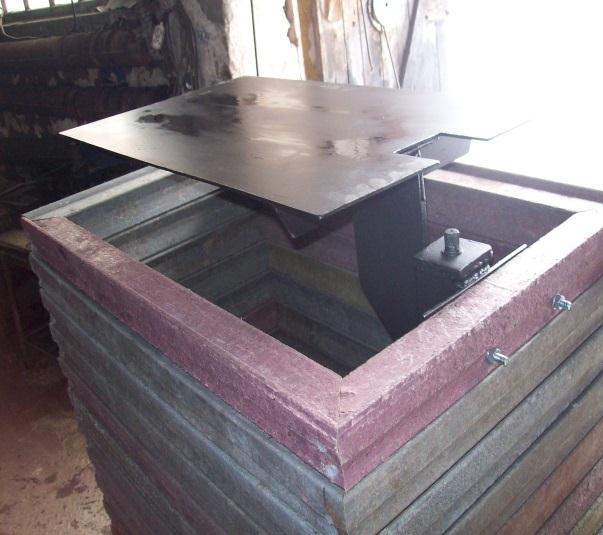

3 Jeżeli istnieje potrzeba wykonania otworów o średnicy większej niż 60%wysokosci sekcji (np.160mm) należy tą sekcję skręcić wkrętami z następną całą sekcją w sposób pokazany na rysunku obok. W razie konieczności wykonania większej liczby otworów można zamówić tzw.płytę adaptacyjną HDPE. Uszczelnienie wejść rur można wykonać ogólnie dostępnymi uszczelniaczami budowlanymi. Montaż oprzyrządowania Oprzyrządowanie montuje się bezpośrednio do ścian studni za pomocą wkrętów do drewna. Montaż windy do rozdzielni elektrycznych Ułożyć i wypoziomować zagęszczarką płytę denną studni. Podłączyć rurę odwadniającą do dna studni. Można do tego celu wykorzystać istniejące otwory odpływowe, lub nawiercić dodatkowy otwór w dnie lub dolnym segmencie studni.(wg. możliwości i potrzeb) Po złożeniu poszczególnych segmentów w wykopie przykręcić mechanizm windy do ściany studni. Górne śruby przelotowo(nakrętka od strony wewnętrznej studni. Dolne śruby(do drewna)wkręcane od strony wewnętrznej. Wprowadzić kabel i podłączyć do puszki montażowej na dnie studni Przykręcić platformę do mechanizmu windy. Zamontować ramę pokrywy na korpusie studni. Ustawić i przykręcić rozdzielnię elektryczną strona 3 z 6

4 Poziomowanie studni Wykonuje się zagęszczarką bezpośrednio na korpusie studni, poziomując każdą stronę wg. potrzeb. Montaż rozdzielni SON Wszystkie prace związane z montażem i obsługą mogą zostać wykonane tylko przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Po właściwym montażu studzienki, doprowadzeniu do niej rur odpływowych, kabli zasilających oraz odpływowych można przystąpić do montażu puszki przelotowej, której celem jest przejście z kabli aluminiowych na kable miedziane linkowe (LGY). Puszkę należy zamontować w zgodnie z dołączonym rysunkiem przy dnie studzienki. strona 4 z 6

5 Uwaga: Należy szczególnie zadbać o szczelne przejścia przez dławiki i ich mocna skręcenie aby do wnętrza nie dostała się woda. Do puszki przejściowej należy wprowadzić wszystkie kable zasilające i odpływowe oraz podłączyć kable miedziane (LGY), które posłużą do podłączenia części ruchomej rozdzielni. Kolejnym etapem jest wyprowadzenie kabli LGY z puszki na powierzchnię gruntu poprzez dławiki gumowe zamontowane w ruchomej płycie oraz montaż płyty w mechanizmie znajdującym się w studzience. Ważne jest aby zadbać o odpowiednią długość kabli ( ok. 2,5m) tak aby rozdzielnia mogła się swobodnie wysuwać i chować w studzience. Następnie należy przykręcić rozdzielnię elektryczną na miejsce wprowadzając kable przez dławiki do środka obudowy. strona 5 z 6

6 Należy zwrócić uwagę aby połączenie było szczelne i mocne aby podczas pracy rozdzielni nie doszło do wyrwania kabli z aparatury elektrycznej. Przed podaniem napięcia należy sprawdzić czy wszystkie połączenie zostały staranie wykonane, czy dławiki zostały prawidłowo skręcone oraz czy część ruchoma może swobodnie pracować. UWAGA! : ZAPEWNIĆ DROŻNOŚĆ DRÓG ODPŁYWOWYCH! strona 6 z 6
