1 EF CONSULTING GROUP Rafał Szewczyk, ul. Gwiazdy Polarnej 11/10, Gliwice NIP: REGON: PROJEKT Rodzaj opracowania: Projekt wykonawczy Nazwa inwestycji: Urządzenie Parku Miejskiego w Pyskowicach remont alejek Inwestor: Gmina Pyskowice, ul. Strzelców Bytomskich 3, Pyskowice Projektował: inż. Lech Strzyteski upr. bud. nr.: 94/93 Opracował: mgr inż. Daniel Łukasik Opracował: mgr inż. Michał Strzyteski

2 Spis treści: A. CZEŚĆ OPISOWA. 1. Inwestor. 2. Podstawa opracowania. 3. Przedmiot umowy. 4. Zakres opracowania. 5. Stan istniejący. 6. Stan projektowany. 6.1 Przeznaczenie i program użytkowy. 6.2 Trasa i niweleta inwestycji. 6.3 Konstrukcja nawierzchni. 6.4 Odwodnienie. 6.5 Mała architektura. 6.6 Nasadzenia. B. CZEŚĆ FORMALNA C. CZEŚĆ GRAFICZNA. Rys. nr 1 Plan sytuacyjny. Rys. nr 2 Przekrój A-A, B-B. Rys. nr 3 Przekrój C-C, D-D. Rys. nr 4 Przekrój E-E. Rys. nr 5 Widok nawierzchni chodnika klombu w centrum parku. Rys. nr 6 Widok nawierzchni chodnika klombu w części zachodniej parku. Rys. nr 7 Szczegół A, B. Rys. nr 8 Szczegół C. Rys. nr 9 Nasadzenia na klombach. 2 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

3 A. CZEŚĆ OPISOWA. 3 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

4 1. Inwestor. Urząd Miejski w Pyskowicach Pyskowice, ul. Strzelców Bytomskich Podstawa opracowania. Umowa nr GK z dnia r. zawarta między: Urząd Miejski w Pyskowicach z siedzibą w Pyskowicach przy ul. Strzelców Bytomskich 3, a firmą EF CONSULTING GROUP z siedzibą w Gliwicach przy ul. Gwiazdy Polarnej 11/ Przedmiot umowy. Przedmiotem umowy jest wykonanie dokumentacji projektowej remontu alejek w Parku Miejskim w Pyskowicach wraz z odtworzeniem dwóch klombów: w centrum oraz zachodniej części Parku wraz z wykonaniem nasadzeń i urządzeń małej architektury. Ponadto należy uwzględnić również remont nawierzchni we wschodniej części parku wzdłuż skarpy przy ul. Powstańców Śląskich. 4. Zakres opracowania. Zakres prac projektowych obejmuje wykonanie następujących robót: - budowa chodników, - budowa dwóch klombów wraz z nasadzeniami i elementami małej architektury, - odtworzenie istniejącej nawierzchni ścieżki. 5. Stan istniejący. Park Miejski zlokalizowany jest w dolinie rzeki Dramy, w południowej części Miasta Pyskowice. Stanowi on nie tylko element zieleni miejskiej, ale także krajobrazu. Kompozycja Parku Miejskiego 4 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

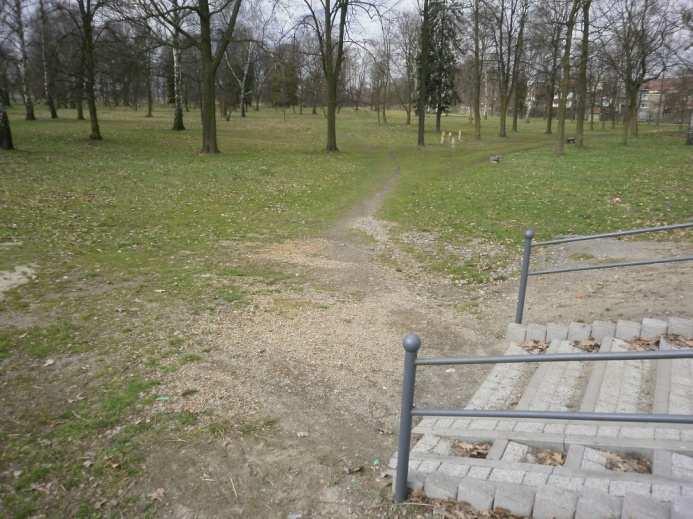

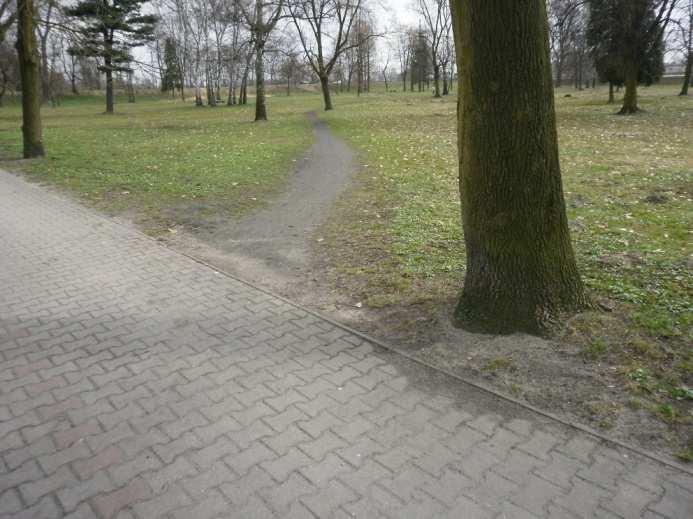

5 trudna jest do powiązania z konkretną szkołą sztuki ogrodowej. Najbliższą dla niego klasyfikacyjną formą kompozycyjną jest park miejski - ludowy. Park po skosie (północny wschód - południowy zachód) przecina aleja jesionowa stanowiąca osnowę założenia, pełniąc jednocześnie dawniej, ważny społecznie, pieszy ciąg komunikacyjny. Łączy on centrum miasta z dworcem kolejowym. Drugim ważnym komunikacyjnie traktem pieszym jest aleja kasztanowców ciągnąca się wzdłuż zachodniej granicy parku. Ślady nasadzeń szpalerowych (lipowych) można zauważyć także wzdłuż alejki ciągnącej się po zachodniej części. Czytelnymi jeszcze elementami są nasadzenia żywotników zachodnich i lip krymskich w rejonie nieistniejącego już placyku w centralnej części parku. W parku wykonane są częściowo chodniki z kostki betonowej: ciąg od ul. Powstańców Śląskich (północno-wschodnia część parku) do końca parku po stronie południowo-zachodniej gdzie łączy się z chodnikiem biegnącym od strony centrum Miasta do ul. Toszeckiej. Ponadto w parku znajdują się ciągi piesze nieutwardzone. Dokumentacja fotograficzna stanu istniejącego: 5 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

6 6. Stan projektowany Przeznaczenie i program użytkowy. Projektowany chodnik z kostki betonowej przeznaczony jest dla ruchu pieszych, biegnie od ul. Powstańców Śląskich (południowowschodnia część parku) do końca parku po stronie północno-zachodniej i łączy się z istniejącym chodnikiem z kostki betonowej. Projektowany ciąg o nawierzchni z kruszywa łamanego biegnący wzdłuż ul. Powstańców Śląskich od strony południowej do części północnej parku przeznaczony jest dla ruchu pieszego oraz sprzętu i pojazdów Służb Miejskich. 6 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

7 6.2. Trasa i niweleta inwestycji. PROJEKT WYKONAWCZY Trasę projektowanego chodnika o nawierzchni z kostki betonowej zaprojektowano na rysunku nr 1. Chodnik ten ma szerokość 2,5m, należy go usytuować minimum 0,5m licząc od pnia istniejących drzew do projektowanego obrzeża betonowego, nie dotyczy to chodnika znajdującego się wokół klombu w zachodniej części parku, gdzie w przypadku kolizji projektowanego obrzeża po zewnętrznej części chodnika z istniejącym zadrzewieniem należy wykonać obejście załamując obrzeże w kierunku klombu. Spadek podłużny należy dostosować do spadku podłużnego terenu istniejącego. Nawierzchnia chodnika powinna znajdować się powyżej terenu istniejącego o ok. 10cm. Spadek poprzeczny wynosi 2% zgodnie z rysunkiem nr 1. Trasę projektowanego ciągu o nawierzchni z kruszywa łamanego zaprojektowano na rysunku nr 1. Ciąg ten należy wykonać w trasie istniejącego ciągu nieutwardzonego. Spadek podłużny dostosować do spadku terenu istniejącego zachowując spadek poprzeczny równy 2% zgodnie z rysunkiem nr 1. Nawierzchnia powinna znajdować się ok. 10cm powyżej terenu istniejącego. Zdjęty humus przed rozpoczęciem korytowania należy uwzględnić do ponownego wbudowania w pasach ok. 1,0m poza obrzeżami projektowanych chodników i obsiać trawą Konstrukcja nawierzchni. Konstrukcja nawierzchni chodnika z kostki betonowej zgodnie z rysunkiem nr 2: - kostka betonowa Behaton gr. 8cm - podsypka cem.-piaskowa gr. 3cm - podbudowa z kruszywa łamanego 0-31,5 gr. 15cm - warstwa odcinająca z piasku gr. 10cm Łączna grubość: 36cm 7 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

8 Konstrukcja nawierzchni chodnika w rejonie klombów zgodnie z rysunkiem nr 3 i 4: - kostka betonowa Granit Nova gr. 8cm - podsypka cem.-piaskowa gr. 3cm - podbudowa z kruszywa łamanego 0-31,5 gr. 15cm - warstwa odcinająca z piasku gr. 10cm Łączna grubość: 36cm Konstrukcja nawierzchni chodnika placyków pod ławkami zgodnie z rysunkiem nr 3: - kostka betonowa Behaton gr. 8cm - podsypka cem.-piaskowa gr. 3cm - podbudowa z kruszywa łamanego 0-31,5 gr. 15cm Łączna grubość: 26cm Konstrukcja nawierzchni chodnika z kruszywa łamanego zgodnie z rysunkiem nr 2: - kruszywo łamane 0-16 gr. 8cm - górna warstwa podbudowy z kruszywa łamanego 0-31,5 gr. 15cm - dolna warstwa podbudowy z kruszywa łamanego 31,5-63 gr. 20cm - warstwa odcinająca z piasku gr. 10cm Łączna grubość: 53cm Na warstwach podbudowy z kruszywa łamanego 0-31,5 Wykonawca wykona badanie nośności i zagęszczenia. Dla podbudowy chodnika z kostki betonowej wartość wtórnego modułu odkształcenia E 2 80MPa, natomiast dla podbudowy chodnika o nawierzchni kruszywa łamanego wartość wtórnego modułu odkształcenia E 2 120MPa. Zagęszczenie podbudowy należy uznać za prawidłowe, gdy stosunek wtórnego modułu E 2 do pierwotnego modułu odkształcenia E 1 jest nie większy od 2,2. 8 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

9 6.4. Odwodnienie. Projekt nie przewiduje wykonania kanalizacji deszczowej. Odwodnienie projektowanych chodników odbywać się będzie na tereny przyległe parku przy zastosowaniu spadków podłużnych terenu istniejącego i poprzecznych zgodnie z rysunkiem nr Mała architektura. Projekt zakłada wykonanie następujących elementów małej architektury: A) Ławki parkowe. Ławki parkowe należy rozmieścić zgodnie z rysunkiem nr 1 wzdłuż projektowanego chodnika z kostki betonowej oraz przy dwóch klombach w łącznej ilości 23szt. Odległość miedzy ławkami po jednej stronie chodnika wynosi ok. 20 m. W razie kolizji projektowanych ławek z istniejącym zadrzewieniem lokalizację tej ławki należy przesunąć zachowując odległość min. 1,0m od drzewa. Kolor elementów drewnianych: orzech. Ławki należy zakotwić do podłoża. Projektuje się ławki typu OSLO firmy KOMSERWIS. Fotografia poniżej: 9 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

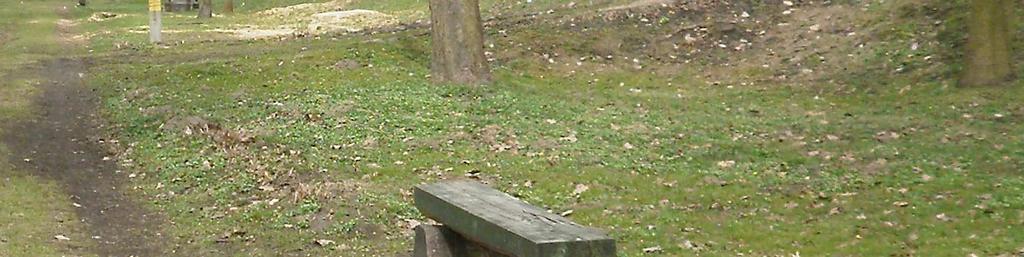

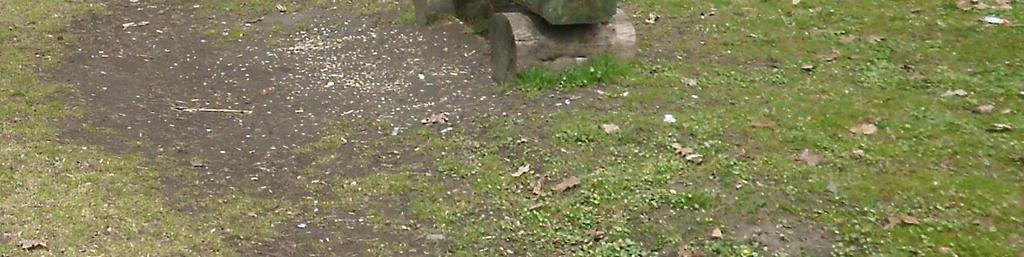

10 Ławki drewniane należy usytuować wzdłuż chodnika z kruszywa łamanego w ilości 7szt. Lokalizacja zgodnie z rysunkiem nr. 1. Odległość miedzy ławkami wynosi ok. 10 m. W razie kolizji projektowanych ławek z istniejącym zadrzewieniem lub innymi elementami występującymi w parku, lokalizację tej ławki należy przesunąć zachowując odległość min. 1,0m od przeszkody. Ławki należy wykonać z przepołowionej kłody drewna liściastego o długości 2,0m, wykonanych w sposób widoczny jak na fotografii poniżej, nie mocowanych do podłoża. Powierzchnię płaską należy wyszlifować, a całość zaimpregnować bezbarwnym preparatem. B) Kosze na śmieci. Kosze na śmieci projektuje się w ilości 13szt. Należy je usytuować zarówno wzdłuż projektowanego chodnika z kostki betonowej jak i wzdłuż chodnika istniejącego. Dokładna lokalizacja przedstawiona jest na rys. nr 1. Projektuje się kosze na śmieci typu Park firmy KOMSERWIS. Wys. 75cm, kolor elementów drewnianych: orzech. Fotografia poniżej: 10 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

11 Przyszłościowo należałoby przewidzieć wykonanie oświetlenia wzdłuż projektowanych chodników Nasadzenia. Roboty ogrodnicze należy prowadzić po zakończeniu prac budowlanych na terenie objętym inwestycją. Zrealizowane wcześniej nawierzchnie należy ew. zabezpieczyć przed zniszczeniem czy zabrudzeniem. Prace realizacyjne objęte niniejszym opracowaniem, powinny być wykonywane przez doświadczonych ogrodników, z użyciem materiałów o odpowiednim standardzie oraz według zasad sztuki ogrodniczej i obowiązujących przepisów. Projekt obejmuje wykonanie nasadzeń w rejonie dwóch klombów oraz humusowanie i obsianie trawą terenów w pasach 1,0m poza obrzeżami chodnika. W rejonie klombu znajdującego się w centralnej części parku należy wykonać nasadzenia zgodnie z rysunkiem nr 5 i 9: - Irga pospolita Cotoneaster lacteus 6szt., nasadzić jak na rys. nr 5, - Kalina koralowa, odm. Compactum 1 szt., nasadzić w centrum wyspy jak na rys. nr 9, 11 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

12 - Berberys, odm. Berberis empetrifolia 22szt. i Berberis Thunberga 22szt. sadzone naprzemiennie ta sama odmiana w kierunku środka wyspy łącznie 44szt., nasadzić jak na rys. nr 9, w dwóch rzędach W rejonie klombu znajdującego się w zachodniej części parku należy wykonać nasadzenia zgodnie z rysunkiem 6 i 9: - Irga pospolita Cotoneaster lacteus 6szt., nasadzić jak na rysunku nr 6 po 3szt., - Rose The fairy 150szt., nasadzić po obwodzie wyspy w pasie ok. 1,0m jak na rys. nr 9, - Głóg pośredni dwuszyjkowy Crataegus media Paul s Scarlet 3szt., nasadzić w centrum wyspy zgodnie z rys. nr Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

13 B. CZEŚĆ FORMALNA. 13 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek

14 C. CZEŚĆ GRAFICZNA. 14 Projekt urządzenia Parku Miejskiego w Pyskowicach remont alejek
