1 OPIS TECHNICZNY do projektu budowlano-wykonawczego Remont ciągu pieszego ul. Jana Bosko w Pile dz. nr 198 Zawartość opisu technicznego 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Stan istniejący 4. Stan projektowany 4.1. Plan sytuacyjny 4.2. Ciąg pieszy w przekroju podłużnym i poprzecznym 4.3. Konstrukcja nawierzchni 4.4. Kolizje z istniejącym uzbrojeniem terenu 4.5. Wymagania ogólne i szczegółowe wykonania robót drogowych 1

2 1. Podstawa opracowania - Zlecenie na podstawie umowy zawartej z Zarządem Dróg i Zieleni w Pile, ul. 14 lutego 20, Piła. - Mapa zasadnicza w skali 1:500 wykonana przez Przedsiębiorstwo Usługowo-Projektowe Geometro, ul. Buczka 27b/12, Piła. - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku (DZ. U. Nr. 43 z dnia 14 maja 1999 roku poz. 430) w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. - Ustawa z dnia 7 lipca 1994 roku prawo budowlane. - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 roku (Dz.U. Nr 202 z dnia 16 września 2004 roku) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego. 2. Cel i zakres opracowania Przedmiotem niniejszego opracowania jest dokumentacja techniczna remontu ciągu pieszego ul. Jana Bosko w Pile dz. nr 198. Projekt przewiduje wymianę istniejącej nawierzchni z płytek chodnikowych na nawierzchnię z kostki betonowej Nostalit, oraz zaprojektowanie zieleni z elementami małej architektury. W ramach projektowanego zadania wykonane zostaną: - roboty rozbiórkowe niektórych elementów konstrukcyjnych, - remont ciągu pieszego, - humusowanie przyległego terenu, obsianie trawą, nasadzenia drzew liściastych, krzewów liściastych i iglastych, - wykonanie i zamontowanie elementów małej architektury. 3. Stan istniejący Istniejący ciąg pieszy jest w złym stanie technicznym, płytki chodnikowe są nierówne i popękane. W obrębie ciągu znajdują się nieregularnie rozłożone rabaty. Zieleń po obu stronach ciągu jest zaniedbana. Odwodnienie realizowane jest za pomocą ścieków przykrawężnikowych, spadków poprzecznych i podłużnych do wpustów kanalizacji deszczowej. 2

3 4. Stan projektowany W oparciu o wytyczne do projektu określone przez Inwestora przyjęto następujące rozwiązania projektowe: 4.1. Plan sytuacyjny Projekt przewiduje remont ciągu pieszego na dł. 135,0 m o szer. 8,0 m. Trasa projektowanego chodnika przebiega ulicą św. Jana Bosko pomiędzy ulicą Okrzei i kościołem Świętej Rodziny. Początek projektowanego chodnika znajduje się w miejscu nawiązania projektowanego ciągu pieszego do istniejącego chodnika z kostki betonowej przy ulicy Okrzei. Na całej długości ciąg pieszy ma stałą szerokość. Zapewniono również obsługę przedszkola położonego na terenie działki przylegającej do terenu inwestycji poprzez zjazd do bramy (szer: 5,0m) i dojście do furtki. Szczegóły rozwiązań w planie przedstawiono na rysunku planu sytuacyjnego (rys nr 3). Teren inwestycji Remont ciągu pieszego prowadzony będzie na działce nr 198: 4.2 Ciąg pieszy w przekroju podłużnym i poprzecznym Niweletę chodnika pozostawiono bez zmian. Odwodnienie realizowane jest poprzez ścieki przykrawężnikowe biegnące wzdłuż krawędzi ciągu, spadki poprzeczne i podłużne do wpustów kanalizacji deszczowej. 4.3 Elementy małej architektury i nasadzenia Na terenie inwestycji przewiduje się wykonanie szeregu elementów małej architektury. Po obu stronach deptaku ustawione zostaną ławki mmcite vera LV 151/156 (5 szt.) lub inne o zbliżonych parametrach oraz kosze na śmieci mmcite diagonal DG 115/145 (7 szt.) lub inne o zbliżonych parametrach. Nasadzenia na osi deptaku Berberys Thunberga: Atropurpurea Nana i Kobold, tawuła japońska: Little Princess i Golden Princess. Dookoła skupin projektowane jest obrzeże Palinea 28x50 firmy Polbruk lub inne o podobnych parametrach. Obrzeże powinno być ułożone tak, aby jego górna krawędź była 5 cm nad powierzchnią kostki. W obrębie skupin nasadzeń na deptaku projektuje się 4 siedziska z desek drewnianych na murkach z cegły klinkierowej na fundamencie betonowym. Nasadzenia przewiduje się również wzdłuż deptaku po obu jego stronach klon kulisty Acer Paltanoides Globosum, jałowiec płożący Prostata, jałowiec łuskowy Blue Carpet i jałowiec sabiński Arcadia. 3

4 Rozstawy minimalne dla poszczególnych roślin: - klon kulisty Acer Paltanoides Globosum co 6,0 m - Berberys Thunberga Atropurpurea Nana 4 szt./m 2 - Berberys Thunberga Kobold - 5 szt./m 2 - tawuła japońska Little Princess - 5 szt./m 2 - tawuła japońska Golden Princess - 5 szt./m 2 - jałowiec płożący Prostata - 3 szt./m 2 - jałowiec łuskowy Blue Carpet - 3 szt./m 2 - jałowiec sabiński Arcadia - 3 szt./m 2 Ilości roślin w poszczególnych skupinach w osi deptaku (numeracja od ulicy Okrzei) Skupina I - Berberys Thunberga Atropurpurea Nana 46 szt. - tawuła japońska Golden Princess 28 szt. Skupina II - Berberys Thunberga Atropurpurea Nana 22 szt. - tawuła japońska Golden Princess 58 szt. Skupina III - tawuła japońska Little Princess 43 szt. - Berberys Thunberga Kobold 65 szt. Skupina IV - tawuła japońska Little Princess 65 szt. - Berberys Thunberga Kobold 43 szt. Skupina V - Berberys Thunberga Atropurpurea Nana 22 szt. - tawuła japońska Golden Princess 58 szt. Skupina VI - Berberys Thunberga Atropurpurea Nana 46 szt. - tawuła japońska Golden Princess 28 szt. Ilości roślin po obu stronach deptaku (patrząc od strony ulicy Okrzei) Strona lewa - klon kulisty Acer Paltanoides Globosum 17 szt. 4

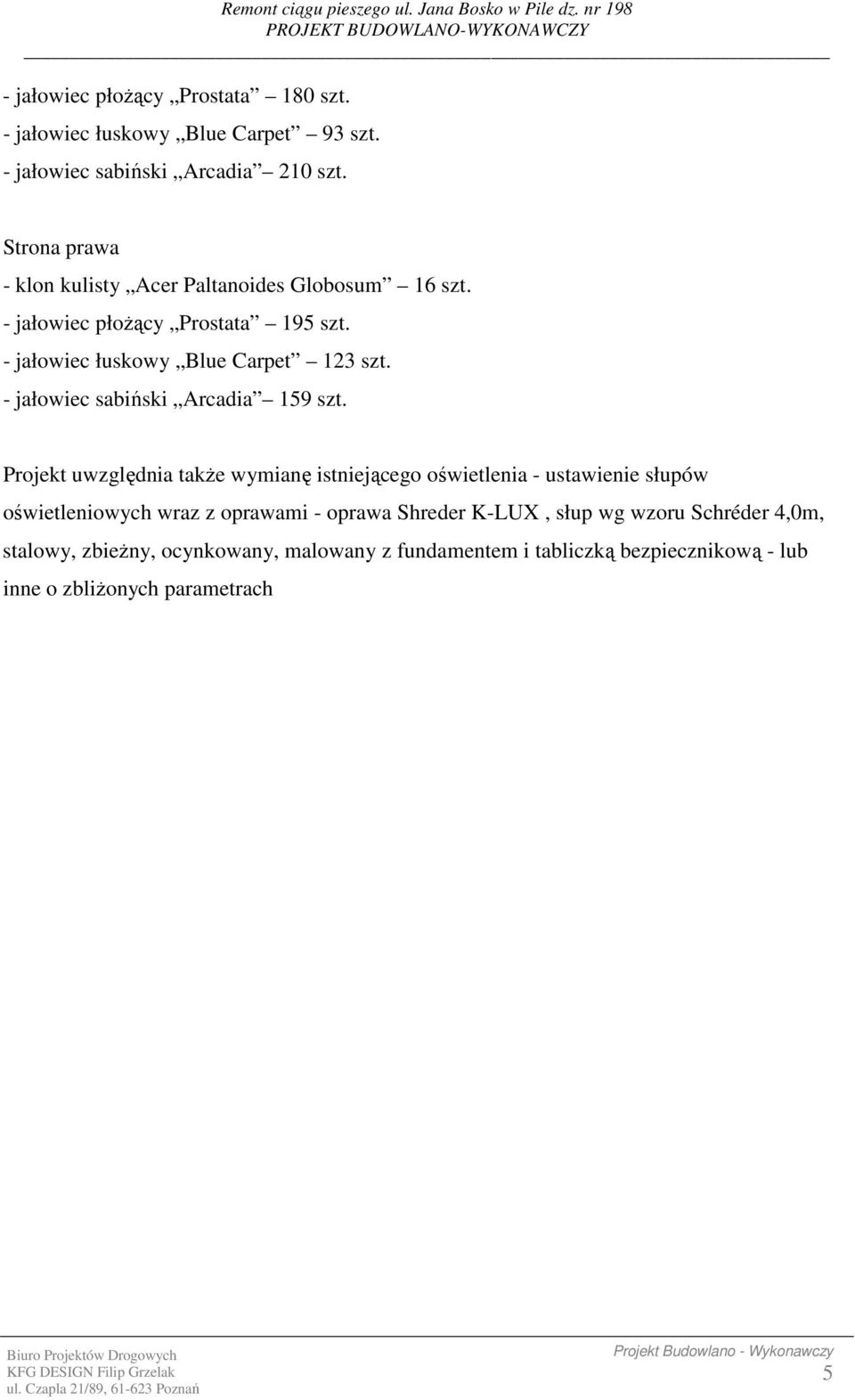

5 - jałowiec płożący Prostata 180 szt. - jałowiec łuskowy Blue Carpet 93 szt. - jałowiec sabiński Arcadia 210 szt. Strona prawa - klon kulisty Acer Paltanoides Globosum 16 szt. - jałowiec płożący Prostata 195 szt. - jałowiec łuskowy Blue Carpet 123 szt. - jałowiec sabiński Arcadia 159 szt. Projekt uwzględnia także wymianę istniejącego oświetlenia - ustawienie słupów oświetleniowych wraz z oprawami - oprawa Shreder K-LUX, słup wg wzoru Schréder 4,0m, stalowy, zbieżny, ocynkowany, malowany z fundamentem i tabliczką bezpiecznikową - lub inne o zbliżonych parametrach 5

6 Konstrukcja nawierzchni Ciąg pieszy: - betonowa kostka brukowa Nostalit gr. 8cm - podsypka cementowo-piaskowa 1:4 gr. 5cm - warstwa odcinająca z chudego betonu C-10/12 gr. 10cm Na całej długości chodnika zaprojektowano opornik drogowy 12x25 cm układany na ławie betonowej z oporem. 4.4 Kolizje z istniejącym uzbrojeniem terenu Nie przewiduje się wystąpienia kolizji z elementami podziemnymi istniejącej infrastruktury technicznej. Naziemne urządzenia uzbrojenia podziemnego (studnie, zawory, itp.) należy wyregulować pionowo i dostosować do projektowanych rzędnych nawierzchni. Wymienione czynności należy wykonać w trakcie realizacji robót nawierzchniowych. 4.5 Wymagania ogólne i szczegółowe wykonania robót drogowych Wymagania ogólne Roboty należy wykonać zgodnie z warunkami określonymi w decyzji o zezwoleniu na realizację inwestycji drogowej i wymaganiami Prawa Budowlanego, - roboty należy wykonać zgodnie z dokumentacją projektową, - przed przystąpieniem do robót należy opracować projekt oznakowania robót prowadzonych w pasie drogowym, - w czasie prowadzenia robót należy przestrzegać przepisów i norm dotyczących ochrony środowiska naturalnego, - w czasie prowadzenia robót należy przestrzegać przepisów ochrony przeciwpożarowej, bhp, ochrony interesów osób trzecich a w szczególności zapewnić, w miarę możliwości, dojazd do posesji, - w czasie prowadzenia robót należy przestrzegać wszystkich przepisów związanych z wykonywanymi robotami. Wymagania szczegółowe - Warunki techniczne wykonania i odbioru robót zawierają Polskie Normy i normy branżowe oraz specyfikacje techniczne robót podane przez zleceniodawcę. 6

7 - Wymagania dla materiałów przeznaczonych do robót, jakości, obmiaru i odbioru zawierają Polskie Normy i normy branżowe lub aprobaty techniczne IBDiM. oraz Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r, Dz. U. nr 43. Wykonawca jest zobowiązany do dochowania należytej staranności w podejmowanych działaniach. Roboty budowlano-montażowe winien wykonywać ściśle w oparciu o projekt techniczny oraz szczegółowe specyfikacje techniczne wykonania i odbioru robót. Przed przystąpieniem do wykonywania koryta pod konstrukcję nawierzchni przy użyciu sprzętu mechanicznego należy dokładnie zlokalizować elementy sieci uzbrojenia podziemnego i ich części naziemne. Wszystkie urządzenia naziemne infrastruktury technicznej należy wyregulować w taki sposób, aby górna powierzchnia urządzenia znajdowała się w płaszczyźnie powierzchni chodnika, zjazdu lub pasa zieleni. Opracował: mgr inż. Paweł Płatkiewicz 7131/118/P/2000 7
