1 Egzemplarz nr 1

2 Spis treści I. Ścieżka zdrowia 1. Wymiary Urządzenia i mała architektura Nawierzchnie Nawierzchnia z kostki brukowej Nawierzchnia bezpieczna (pod urządzenia) Nawierzchnia komunikacyjna (tartan) Spadki i rzędne terenu Połączenie placu z istniejącym chodnikiem Ścieżka zdrowia względem otoczenia II. Oświetlenie 1. Projekt wykonawczy oświetlenia

3 I. Ścieżka zdrowia 1. Wymiary -3-

4 -4-

5 -5-

6 -6-

7 2. Urządzenia i mała architektura -7-

8 -8-

9 3. Nawierzchnie -9-

10 -10-

11 3.1. Nawierzchnia z kostki brukowej Nawierzchnia z kostki brukowej a) Nośność podbudowy z kruszywa po jej zagęszczeniu badania wg normy BN-64/ (badanie płytą VSS o średnicy 30 cm) powinna odpowiadać warunkom podanym w tabeli. Wymagania dla nośności warstwy podbudowy Dla zakładanego obciążenia ruchem moduł odkształcenia należy wyznaczyć dla przyrostu obciążenia od 0,25 0,35 MPa. Wskaźnik zagęszczenia I0 mierzony płytą VSS zgodnie z zależnością: Powinien mieć wartość nie większą niż 2,2. b) Zagęszczanie warstwy z mieszanki cementowo piaskowej powinno być wykonane przy wilgotności optymalnej. Zagęszczanie należy kontynuować do osiągnięcia stopnia zagęszczenia nie mniejszego od 0,65. Powierzchnia nawierzchni z kostki brukowej 10m 2 Ilość obrzeży betonowych 8,37mb -11-

12 -12-

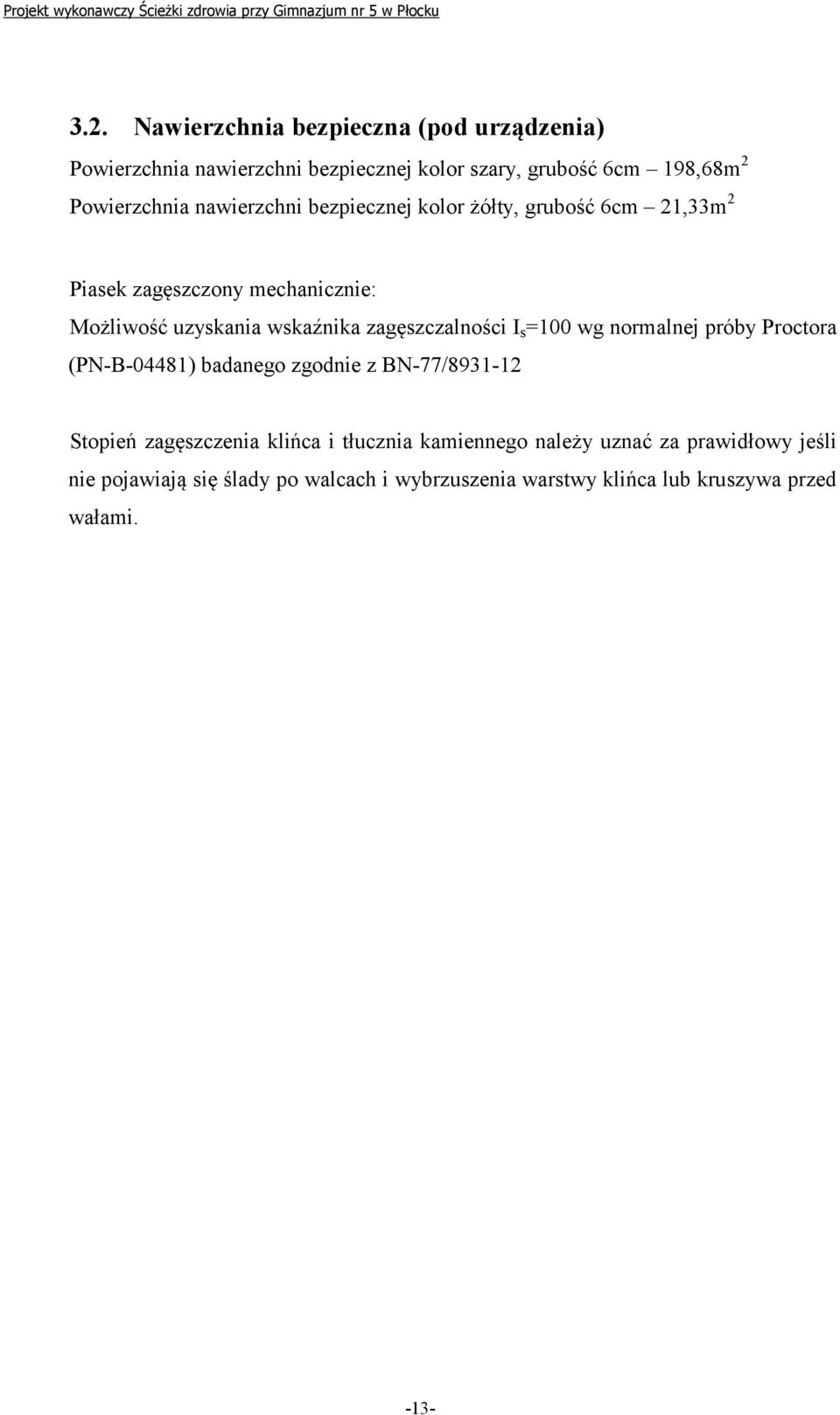

13 3.2. Nawierzchnia bezpieczna (pod urządzenia) Powierzchnia nawierzchni bezpiecznej kolor szary, grubość 6cm 198,68m 2 Powierzchnia nawierzchni bezpiecznej kolor żółty, grubość 6cm 21,33m 2 Piasek zagęszczony mechanicznie: Możliwość uzyskania wskaźnika zagęszczalności I s =100 wg normalnej próby Proctora (PN-B-04481) badanego zgodnie z BN-77/ Stopień zagęszczenia klińca i tłucznia kamiennego należy uznać za prawidłowy jeśli nie pojawiają się ślady po walcach i wybrzuszenia warstwy klińca lub kruszywa przed wałami. -13-

14 -14-

15 3.3. Nawierzchnia komunikacyjna (tartan) Powierzchnia nawierzchni EPDM kolor czerwony, grubość 4cm 229m 2 Piasek zagęszczony mechanicznie: Możliwość uzyskania wskaźnika zagęszczalności I s =100 wg normalnej próby Proctora (PN-B-04481) badanego zgodnie z BN-77/ Stopień zagęszczenia klińca i tłucznia kamiennego należy uznać za prawidłowy jeśli nie pojawiają się ślady po walcach i wybrzuszenia warstwy klińca lub kruszywa przed wałami. -15-

16 -16-

17 4. Spadki i rzędne terenu -17-

18 -18-

19 5. Połączenie placu z istniejącym chodnikiem -19-

20 -20-

21 6. Ścieżka zdrowia względem otoczenia Obszar opracowania Ścieżki zdrowia jest oddalony: od budynku szkoły o 3,89m od chodnika przy budynku o 1,35m od ogrodzenia 38,17m i o 7,59m od istniejącej bieżni o 3,33m -21-

22 -22-

23 II. Projekt wykonawczy oświetlenia -23-
