1 Projekt Okablowania Strukturalnego PWSZ KONIN

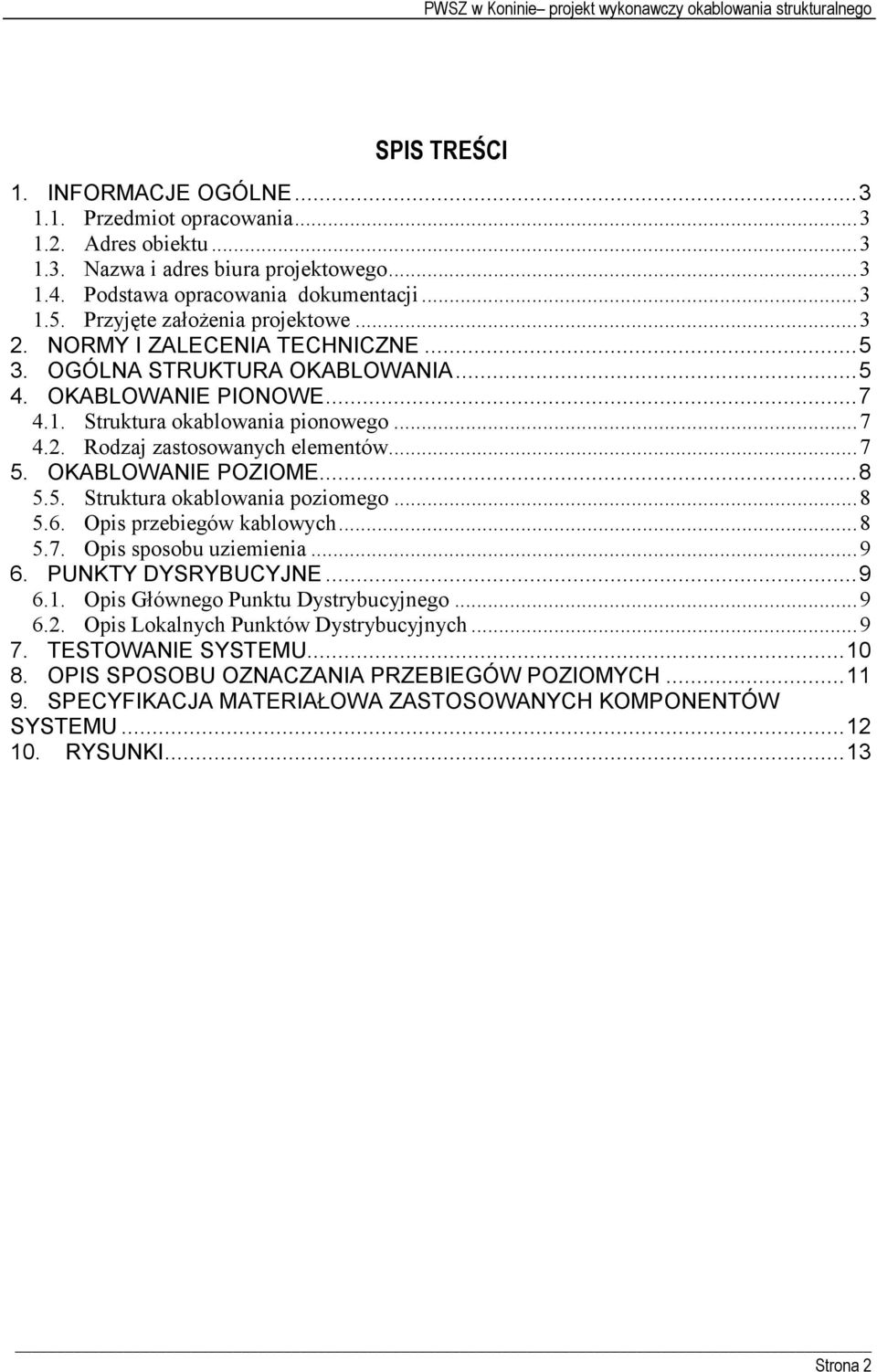

2 SPIS TREŚCI 1. INFORMACJE OGÓLNE Przedmiot opracowania Adres obiektu Nazwa i adres biura projektowego Podstawa opracowania dokumentacji Przyjęte załoŝenia projektowe NORMY I ZALECENIA TECHNICZNE OGÓLNA STRUKTURA OKABLOWANIA OKABLOWANIE PIONOWE Struktura okablowania pionowego Rodzaj zastosowanych elementów OKABLOWANIE POZIOME Struktura okablowania poziomego Opis przebiegów kablowych Opis sposobu uziemienia PUNKTY DYSRYBUCYJNE Opis Głównego Punktu Dystrybucyjnego Opis Lokalnych Punktów Dystrybucyjnych TESTOWANIE SYSTEMU OPIS SPOSOBU OZNACZANIA PRZEBIEGÓW POZIOMYCH SPECYFIKACJA MATERIAŁOWA ZASTOSOWANYCH KOMPONENTÓW SYSTEMU RYSUNKI...13 Strona 2

3 1. INFORMACJE OGÓLNE 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy okablowania strukturalnego w systemie MOLEX PREMISE NETWORKS w budynku Państwowej WyŜszej Szkole Zawodowej w Koninie przy ul.popiełuszki Adres obiektu PWSZ Konin Centrum Wykładowo Dydaktyczne w Koninie ul. Popiełuszki 4 Konin Nazwa i adres biura projektowego LOCUM sp. komandytowa ul. Lipowa Kalisz 1.4. Podstawa opracowania dokumentacji Umowa pomiędzy : PWSZ w Koninie ul. Przyjaźni 1 Konin , a Biurem Projektowym LOCUM Sp. Komandytowa z Kalisza ul. Lipowa 33. Uzgodnienia robocze ze zleceniodawcą. Wizja lokalna Przyjęte załoŝenia projektowe Projektowany system okablowania strukturalnego zbudowany będzie z następujących elementów: - okablowanie pionowe (wewnątrz i między budynkowe): kabel światłowodowy i kabel miedziany wieloparowy realizujące połączenie między szafami krosowniczymi, - połączenie budynku projektowanego z istniejącymi budynkami PWSZ kablem światłowodowym oraz kablem miedzianym wieloparowym telefonicznym, - punkty rozdzielcze GPD, LPD i LPD DS. Strona 3

4 - okablowanie poziome: część okablowania między punktem rozdzielczym a gniazdem uŝytkownika wyłącznie kablem miedzianym, - gniazda przyłączeniowe to dwa przebiegi zakończone gniazdem 2xRJ45 oraz dwoma gniazdami zasilającymi kluczowanymi 230V, Do przygotowania projektu przyjęte zostały następujące załoŝenia: - system okablowania strukturalnego Molex Premise Networks, - topologia gwiazdy hierarchicznej, - okablowanie poziome nieekranowane kategorii 5e, kable typu LSZH, - okablowanie pionowe światłowodowe, kable 6-to włóknowe, wielomodowe, typu LSZH, - okablowanie pionowe miedziane (telefoniczne), kable 50-cio parowe, - szafa krosownicza o wysokości 42U 600x800 (GPD), - szafa wisząca SWJ-18U 19 (LPD), - szafa wisząca 10 8U (LPD DS.) - gniazda przyłączeniowe 2xRJ45 wraz 2x230V montowane podtynkowo w ścianach, - ilość linii logicznych: 140 sztuk - kable prowadzone w korytach metalowych w przestrzeni podsufitowej. Strona 4

5 2. NORMY I ZALECENIA TECHNICZNE Zasady projektowania i realizacji instalacji okablowania strukturalnego określają normy. Zgodność systemu z normami zapewnia instalacjom okablowania odpowiednie parametry i pozwala na uzyskanie wieloletniego certyfikatu (gwarancji) producenta okablowania, co w przypadku duŝych przedsięwzięć gwarantuje ochronę inwestycji. Projektowany system jak i komponenty systemu Molex Premise Networks spełniają wymagania poniŝej przytoczonych norm: Normy amerykańskie: EIA/TIA 568A - Okablowanie telekomunikacyjne budynków EIA/TIA Kanały telekomunikacyjne w biurowcach TSB 67 - Pomiary systemów okablowania strukturalnego Normy europejskie: EN Okablowanie strukturalne budynku EN Okablowanie poziome EN Okablowanie pionowe EN Okablowanie krosowe i stacyjne. Normy międzynarodowe: ISO/IEC Okablowanie strukturalne budynków. Norma polska: PN-EN 50173:1999/A Okablowanie strukturalne budynków. 3. OGÓLNA STRUKTURA OKABLOWANIA Projektowane okablowanie strukturalne w budynku Centrum Wykładowo Dydaktycznym w Koninie ma strukturę podwójnej gwiazdy hierarchicznej z głównym punktem dystrybucyjnym (GPD - w sali wykładowej na 70 osób na parterze pomieszczenie 0/6 od strony windy) i jednym lokalnym punktem dystrybucyjnym (LPD - pomieszczenie techniczne na pierwszym piętrze pomieszczenie nr 1/20). W punktach dystrybucyjnych zostaną zlokalizowane panele krosowe i urządzenia aktywne. Dla potrzeb transmisji danych główny punkt dystrybucyjny zostanie połączony z punktem lokalnym dystrybucyjnym kablem światłowodowym, wielomodowym, 6-cio włóknowym. Dla potrzeb telefonii główny i lokalny punkty dystrybucyjne zostaną Strona 5

6 połączone kablami 50-cio parowymi z główną przełącznicą telefoniczną zlokalizowaną w pomieszczeniu serwerowni na 2 piętrze w istniejącym budynku B (istniejąca serwerownia). Dla potrzeb ochrony obiektu (transmisja obrazu z kamer) projektuje się połączenie kablem światłowodowym 6-włóknowym MM GPD z punktem dystrybucyjnym w budynku Domu Studenckiego ( w pomieszczeniu portierni - LPD DS). Pola robocze okablowania znajdujące się w pokojach wyposaŝone są w nieekranowane gniazda RJ45 kategorii 5e. KaŜde gniazdo połączone jest z nieekranowanym gniazdem RJ45 w panelu krosowym nieekranowanym kablem UTP kategorii 5E o impedancji 100 Ohm, zawierającym cztery pary skręcone. Kable podsystemu poziomego nie będą przekraczały dł. 90m. KaŜde gniazdo w panelu zostanie wyposaŝone w etykietę identyfikującą połączony z nim punkt odbioru. Połączenia zestawiane będą poprzez krosowanie (łączenie) w następujący sposób: - w pomieszczeniach stacje robocze podłączone zostaną przy pomocy odpowiednich kabli połączeniowych (kabli stacyjnych) do gniazd logicznych RJ- 45, - krosowanie komputerów w głównym lub lokalnym punkcie dystrybucyjnym polega na połączeniu kablem krosowym (wykonanym ze skrętki UTP zakończonej z obu stron wtykami RJ-45) pola krosowniczego na przełącznicy z gniazdem RJ-45 znajdującym się w urządzeniu aktywnym lub panelu telefonicznym. UWAGA W niniejszym projekcie przedstawiono wyłącznie rozmieszczenie gniazd zasilających komputery i drukarki, natomiast układ połączeń, obwody i rozdzielnie energetyczne stanowią odrębna dokumentacje projektowa. Aby zachować jednolity styl i analogie do rozwiązań we wcześniejszej części budynku, gniazda zasilające zostały opisane w projekcie okablowania strukturalnego (występują w kosztorysie sieć komputerowa ) pozostała cześć instalacji elektrycznej zasilających komputery i peryferia stanowi cześć dokumentacji z zakresu instalacje elektryczne wnętrzowe. System koryt metalowych rozprowadzających okablowanie strukturalne został ujęty w ramach zakresu dokumentacji instalacje elektryczne wnętrzowe i tam został uwzględniony w kosztorysie inwestorskim. Strona 6

7 4. OKABLOWANIE PIONOWE 4.1. Struktura okablowania pionowego Okablowanie pionowe stanowią kable miedziane i światłowodowe ułoŝone w głównych pionach kablowych budynku, realizujące połączenia między punktami rozdzielczymi. Dla potrzeb transmisji danych zastosowano kabel światłowodowy, wielomodowy, 6-cio włóknowy a dla transmisji głosu zastosowano kable 50-cio parowe. Kable światłowodowe zakańczane są na panelach światłowodowych ze złączami typu SC duplex, a kable wieloparowe po stronie punktów dystrybucyjnych zakańczane są na panelach telefonicznych 50-cio portowych, natomiast po stronie stacyjnej zakańczane są na łączówkach Krone w głównej przełącznicy telefonicznej. Schemat połączeń okablowania pionowego został pokazany na dołączonym do projektu rysunku Rodzaj zastosowanych elementów Do połączeń światłowodowych zastosowano w zaleŝności od ilości kabli przychodzących do danej szafy krosowniczej panele z 6 lub 12 złączami SC duplex. Zastosowano następujące elementy: - panel FMS III 6xSC duplex nr kat. 91.SC.120.D001G, - panel FMS III 12xSC duplex nr kat. 30-X831, - panel z wieszakami nr kat. 25.C001G, - kabel światłowodowy, wielomodowy 6 włóknowy 50/125 LSZH nr kat.cfr do połączeń transmisji głosu zastosowano następujące elementy: - panel 50xRJ45 USOC 2-pary nr kat. PID-00145, - panel z wieszakami nr kat., 25.C001G - kabel wieloparowy kategorii 3, 50-par, PVC nr kat. 39-X044 UWAGA: Kabel wieloparowy naleŝy zakończyć po stronie punktów dystrybucyjnych na panelu telefonicznym 50xRJ45 przyjmując zasadę, Ŝe na jeden moduł RJ45 przypada jedna para kabla wieloparowego. Po stronie starej serwerowni (na drugim piętrze budynku b)naleŝy go zakończyć na złączkach Krone LSA-PLUS w krosownicy naściennej w postaci skrzynki naściennej SsC 200 wyposaŝonej w 20 szt.złączek Krone LSA. Strona 7

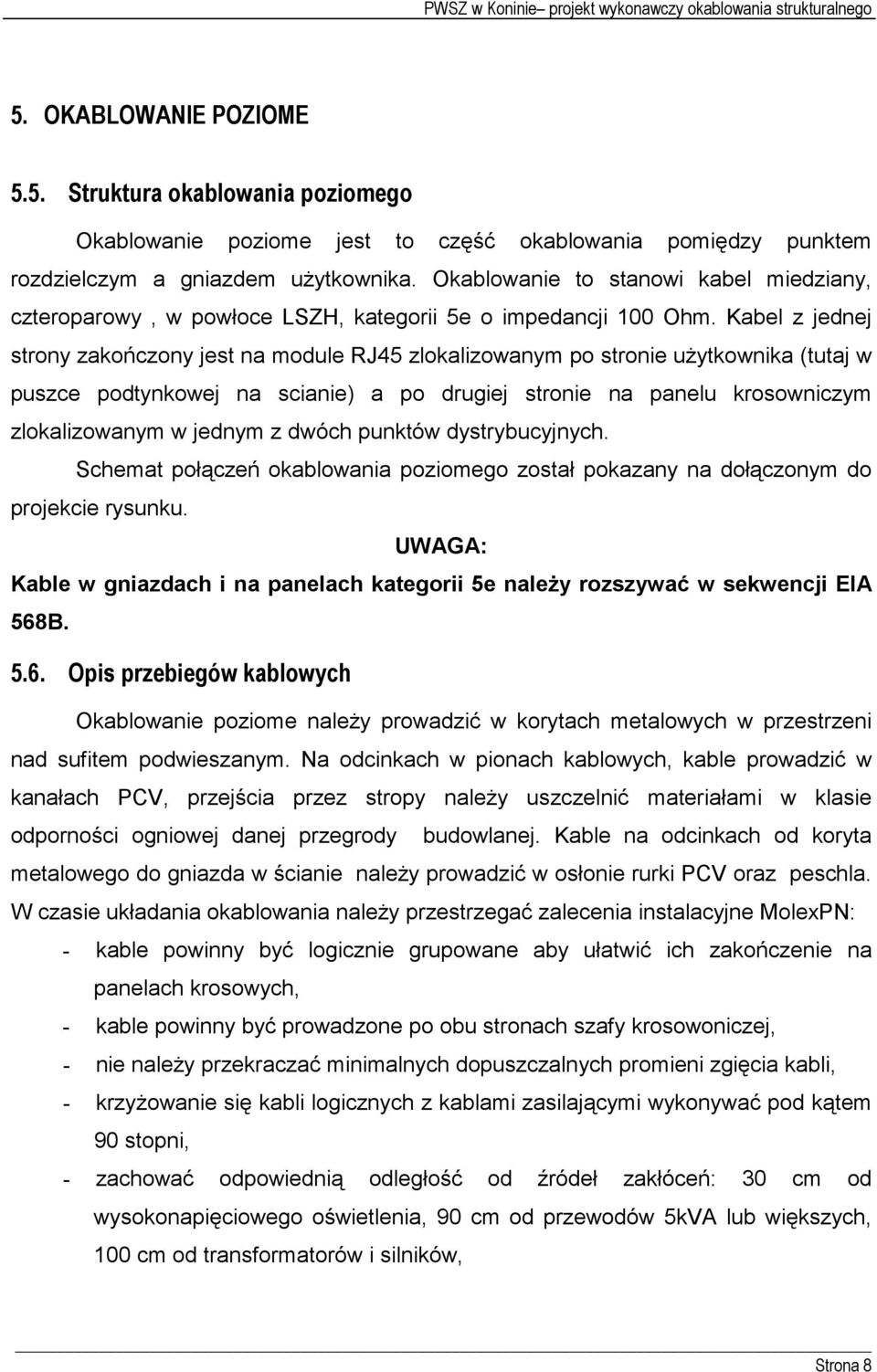

8 5. OKABLOWANIE POZIOME 5.5. Struktura okablowania poziomego Okablowanie poziome jest to część okablowania pomiędzy punktem rozdzielczym a gniazdem uŝytkownika. Okablowanie to stanowi kabel miedziany, czteroparowy, w powłoce LSZH, kategorii 5e o impedancji 100 Ohm. Kabel z jednej strony zakończony jest na module RJ45 zlokalizowanym po stronie uŝytkownika (tutaj w puszce podtynkowej na scianie) a po drugiej stronie na panelu krosowniczym zlokalizowanym w jednym z dwóch punktów dystrybucyjnych. Schemat połączeń okablowania poziomego został pokazany na dołączonym do projekcie rysunku. UWAGA: Kable w gniazdach i na panelach kategorii 5e naleŝy rozszywać w sekwencji EIA 568B Opis przebiegów kablowych Okablowanie poziome naleŝy prowadzić w korytach metalowych w przestrzeni nad sufitem podwieszanym. Na odcinkach w pionach kablowych, kable prowadzić w kanałach PCV, przejścia przez stropy naleŝy uszczelnić materiałami w klasie odporności ogniowej danej przegrody budowlanej. Kable na odcinkach od koryta metalowego do gniazda w ścianie naleŝy prowadzić w osłonie rurki PCV oraz peschla. W czasie układania okablowania naleŝy przestrzegać zalecenia instalacyjne MolexPN: - kable powinny być logicznie grupowane aby ułatwić ich zakończenie na panelach krosowych, - kable powinny być prowadzone po obu stronach szafy krosowoniczej, - nie naleŝy przekraczać minimalnych dopuszczalnych promieni zgięcia kabli, - krzyŝowanie się kabli logicznych z kablami zasilającymi wykonywać pod kątem 90 stopni, - zachować odpowiednią odległość od źródeł zakłóceń: 30 cm od wysokonapięciowego oświetlenia, 90 cm od przewodów 5kVA lub większych, 100 cm od transformatorów i silników, Strona 8

9 - nie rozplatać kabli na długości większej niŝ jest to konieczne do ich zakończenia na złączach, - oznaczyć kable zgodnie z dokumentacją Opis sposobu uziemienia Punkty dystrybucyjne naleŝy uziemić wykonując połączenie ich szyny uziemienia z główną szyna uziemienia budynku. Połączenie naleŝy wykonać kablem typu LgY 1x16 mm PUNKTY DYSRYBUCYJNE 6.1. Opis Głównego Punktu Dystrybucyjnego Punkt dystrybucyjny jest miejscem będącym węzłem sieci w topologii gwiazdy, słuŝącym do konfiguracji połączeń. Jest to punkt zbiegania się okablowania pionowego, poziomego i systemowego oraz miejsce lokalizacji urządzeń aktywnych. Główny punkt dystrybucyjny stanowi 19 szafa stojąca o wysokości 42U, szerokości 600mmm i głębokości 800 mm. W szafie zostaną umieszczone panele krosownicze okablowania poziomego i pionowego. Główny punkt dystrybucyjny oznaczony GPD jest równocześnie punktem budynkowym i piętrowym. Główny punkt dystrybucyjny zostanie wyposaŝony w następujące typy paneli: - panel światłowodowy 19 12xSC, - panel 19 nieekranowany 24xRJ45, - panel 19 nieekranowany 50xRJ45, - panel 19 wieszak porządkujący 6.2. Opis Lokalnych Punktów Dystrybucyjnych Lokalne punkty dystrybucyjne stanowią : - LPD 19 szafa wisząca SWJ 18U, szerokości 600mmm i głębokości 400 mm. W szafie zostaną umieszczone panele krosownicze okablowania poziomego i pionowego. Lokalny punkt dystrybucyjny zostanie wyposaŝone w następujące typy paneli: - panel światłowodowy 19 6xSC, - panel 19 nieekranowany 24xRJ45, - panel 19 nieekranowany 50xRJ45, Strona 9

10 - panel 19 wieszak. - LPD DS (w budynku Domu Studenta) 10 szafa wisząca 8U. W szafie zostaną umieszczone panele krosownicze okablowania pionowego. Lokalny punkt dystrybucyjny LPD DS. zostanie wyposaŝone w następujące typy paneli: - panel światłowodowy10 6xSC, - półka TESTOWANIE SYSTEMU Z uwagi na konieczność zapewnienia wysokiej jakości okablowania oraz sprawdzenia poprawności wykonania instalacji, po jej wykonaniu naleŝy przeprowadzić badania dynamiczne za pomocą testera okablowania np. firmy Microtest, Fluke czy Scope Communication. NaleŜy wykonać pomiary następujących parametrów: - przesłuch NEXT (PowerSum) - tłumienie - pojemność wzajemna par - czas propagacji sygnału - róŝnica czasu propagacji poszczególnych par kabla - długość toru transmisyjnego - ciągłość połączenia - mapa połączeń - rezystancja pętli - szum - impedancja Wyniki pomiarów naleŝy dołączyć do dokumentacji powykonawczej. Strona 10

11 8. OPIS SPOSOBU OZNACZANIA PRZEBIEGÓW POZIOMYCH W celu identyfikacji połączeń kablowych na kaŝdym kablu instalacyjnym, gnieździe przyłączeniowym i tablicy rozdzielczej umieszczono etykietę z oznaczeniem zgodnie z rysunkami dołączonymi do dokumentacji. Sposób oznakowania został przyjęty zgodnie ze schematem: 1/2/12 gdzie: 1 - oznacza, Ŝe dane przyłącze obsługiwane jest przez szafę nr 1, 2 - oznacza kolejny nr panelu, 12 oznacza portu -moduł RJ45 w danym panelu. Strona 11

12 9. SPECYFIKACJA MATERIAŁOWA ZASTOSOWANYCH KOMPONENTÓW SYSTEMU Lp. Nazwa materiału Nr katalogowy Ilość Jedn. 1 19" Panel światłowodowy FMS III, 12xDuplex SC, 1U, Grafitowy 30-X831 1 szt. 2 19" Panel światłowodowy FMS III, 6xDuplex SC, 1U, Grafitowy 91.SC.120.D001G 3 szt. 3 Panel 19-calowy 50xRJ45 KATT IDC, USOC 2 pary, UTP, 1U, Grafitowy PID szt. 4 Panel 19-calowy 24xRJ45, KATT, 568A/B, UTP, PowerCat 5e, 1U, Grafitowy PID szt. 5 Panel 19-calowy porządkujący przebiegi kablowe, 1U, Grafitowy 25.C001G 8 szt. 6 6 włóknowy światłowodowy kabel ogólnego stosowania MM 50/125 OM2, LSZH, luźna tuba CFR m 7 Kabel UTP kat-3 50 parowy, Ŝelowany 39-X m 8 Kabel U/UTP PowerCat 5e, 4 pary, LSZH, 305m E 23 karton 9 Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 5e, PVC 2m, Szary PCD E 70 szt. 10 Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 5e, PVC 3m, Szary PCD E 70 szt. 11 Kabel krosowy RJ45 2-parowy, sekwencja USOC, UTP linka, Kat 3, PVC 2m, Szary 45.0E.019.D002E 70 szt. 12 Kabel krosowy światłowodowy duplex MM SC-SC 2,0m FPC szt. 13 Gniazdo komputerowe MOLEX power cat, POLO OPTIMA 8 pinowe, kategoria 5E, 2 x RJ 45,podwójne nieekranowane, z polem opisowym szt. 14 Szafa stojąca MODBOX III, 19", 42U, 600x800 RAA szt. 15 Panel wentylacyjny 4W MODBOX III z termostatem RAA szt. 16 Panel 19-calowy, zasilająco-filtrujący, 5x230V/10A, 2U, Opis w jęzku polskim, Grafitowy 25.D szt. 17 Szafka wisząca dzielona,swj SWJ szt 18 Rurka karbowana peschla fi21 fi m 19 Szafka naścienna compactlan 8U 10", Ciemnoniebieska RAA szt. 20 Panel 10-calowy compactlan 8xST MM,1U,Ciemnoniebieski RFR szt. 21 półka 10-calowa COMPACTLAN, 1U, 100MM, ciemnoniebieska RAA szt. 22 Zestaw 4x śruba/koszyczek/podkładka szt. 23 Rura RL m 24 Rura RL 37 Polam Suwałki 400 m 25 Studzienka telekomunikacyjna SKR szt. 26 Rura karb.do ziemi 110mm KOPOFLEX Arot 200 szt. 27 Koryta natynkowe KI 60x szt. 28 Pig-tail MM 50/125 OM2 SC 2.0m 36 szt. 29 Adapter FMP3 Duplex ST MM AFR szt. 30 Rura HDPE 220 szt. 31 Krosownica telefoniczna ze złączkami LSA PLUS 2/10 (20szt) 1 kompl 32 Komplet wtynowa 6-modułowy (ramka + suport + puszka ) Classic POLO 70 szt 33 Gniazdo DATA z uz. POLO OPTIMA z kluczem 140 szt 34 Skrzynka zapasu kabla 3 szt. 35 Kaseta spawów światłowodowych FMP3, 24F AFR szt. 36 Osłona spawu 36 szt. 37 Tasma ostrzegawcza -Uwaga światłowód 200 m 38 Masa uszczelniajaca ppoŝ. HILTI. Przepusty kablowe 10 szt. 39 Materiały inne kołki,sruby itp. 1 kompl. 40 D-Link Smart Giga Switch 48x1000Mbit (RJ45) (4xCombo) 3 szt 41 D-Link Smart Giga Switch 24x1000Mbit (RJ45) (2xCombo) 2 szt. 42 Zestaw elementów mocujących KLIPKO ( 4xśruba, podkładka, nakrętka ) 7 szt 43 Konwerter światłowodowy 1GB 6 szt. 44 UPS APC Smart-UPS 1400 RM 3U Extended Run 2 szt. Strona 12

13 10. RYSUNKI Rys 01 - Schemat blokowy sieci strukturalnej, Rys 02 - Schemat rozmieszczenia gniazd i prowadzenia okablowania w piwnicy, Rys 03 - Schemat rozmieszczenia gniazd i prowadzenia okablowania na parterze, Rys 04 - Schemat rozmieszczenia gniazd i prowadzenia okablowania na I piętrze, Rys 06a - Trasa projektowanej linii światłowodowej mapka, Rys 06b - Trasa projektowanej linii światłowodowej segment B i C, Rys 06c - Trasa projektowanej linii światłowodowej segment C piętro, Rys 06d - Trasa projektowanej linii światłowodowej - segment C parter, Rys 06e - Trasa projektowanej linii światłowodowej - Dom Studenta. Strona 13
